10kV配电室设备介绍

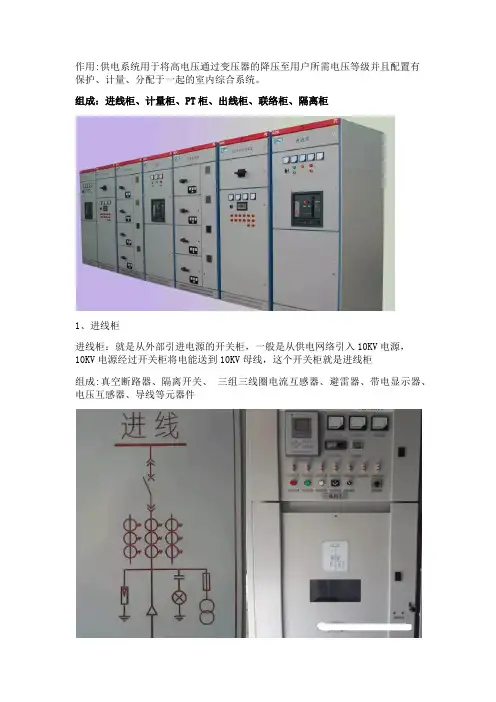

10KV配电室开关柜及其作用
作用:供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。
组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。
因此进线柜具备了保护、计量、监控等可以实现更多综合功能。
电源进线端的保护:1.备自投装置，即备用电源自动投入装置。
2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。
涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。
5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。
安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。
3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。
10kV配电室设备介绍
配电室变压器介绍
变压器温控器功能： 显示变压器绕组内温度 控制风机启停 向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）
配电室变压器介绍
变压器损耗
铜损：（空载时发生） 铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻
发热时，一部分电能就转变为热能而损耗。由于线圈一般都由带 绝缘的铜线缠绕而成，因此称为铜损。
断路器型号汇总
ABB
施耐德 国产（正泰）
框架断路器 Emax
MT、MW DW15、பைடு நூலகம்6、17
塑壳断路器 T系列、S系列 NSX
DZ47、NM1
微型断路器 S200
iC65
NB系列
配电室低压柜介绍
刀闸
配电室低压柜介绍
电流互感器 电流互感器的接线应遵守串联原则：即一次绕阻应与
被测电路串联，而二次绕阻则与所有仪表负载电流互 感器串联 常用电流互感器样式：羊角式（一般用于供电公司低 压计量）、穿心式、开口式
MNS最小模数为1/4个单元。 GCK每面柜子最多9层，GCS每面柜子最多11层，MNS每
面柜子最多9层并可以做成双面。
配电室低压柜介绍（JYD）
配电室低压柜介绍（GGD）
配电室低压柜介绍（GFB）
北京市电力公司 “五统一”标准 出台后，与生产 厂家一同开发、 设计的用于低基 配电室的低压柜， 目前新建低基配 电室必须采用此 柜型。
用户产权
配电室简介
按建设位置分：地上配电室、地下配电室 按配电室内部结构分：有电缆夹层、有电缆沟道、无夹层
和电缆沟配电室 配电室配置：两扇外开门、直拨电话、防鼠挡板、灭火器、
老鼠药箱、裸露的地线喷涂黄绿漆、绝缘胶垫、模拟图板、 标牌、绝缘靴、绝缘手套、高压验电笔、地线、中国移动 信号（远采）、独立排烟风机（SF6气体）、夹层防爆灯
(完整版)10KV高压配电知识培训
作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完
全复合，从而保障了操作人员不触及带电体。
二次接线插头
上接线端子
绝缘套筒内有真 空灭弧室及触头
下接线端子
手车式框架
端子排
合闸电磁铁
储能电机
分合闸指示
储能弹簧
三相灭弧柱及上、下口动触头：
运行状态：指断路器手车在工作位置、合闸 状态，二次电源投入，控制面板合闸指示红 灯亮，储能指示黄灯亮， “远方/就地”转 换开关在“远方”位，断路器出线连接电气 设备已受电运行，测控装置有设备运行参数 显示。
热备用状态：指断路器手车在工作位置、 分闸状态，二次电源投入，控制面板分 闸指示绿灯亮，储能指示黄灯亮， “远方/就地”转换开关在“远方”位， 综保装置指示电源电压正常，负荷电流 为0，断路器可随时根据运行需要合闸， 使设备投入运行。
状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打 开后门电磁锁），才能打开后门。
40
2、开关柜联锁装置
• 开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的 安全
a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、误分断路 器。
b、断路器手车在试验位置或工作位置时，断路器才能进行合分操作，而 在断路器合闸后，手车无法移动、防止了带负荷误推拉手车。
② 海拔高度: 一般不超过 1000 米 ③ 环境湿度: 日平均值不大于 95%，月平均值不大于 90% ④ 地震烈度: 不超过 8 度 ⑤ 其它条件: 没有火灾、爆炸危险、严重污染、化学腐蚀及剧
烈振动的场所
二、高压开关柜分类及型号含义
10KV高压配电室
消防水泵电源二
2-2#高压流化风机
#2主油箱电加热器
低压厂用工作11段
低压厂用工作12段
低压厂用工作13段
#2炉#2冷渣机
#2盘车电机
400工作Ⅱ段
备用电源
开关120
#2炉#1冷渣机
备用
#1直流充电电源B
2#胶球泵
2-1#高压流化风机通风机
备用
2-4#除尘器灰斗电加热器
备用
2-3#除尘器灰斗电加热器
#2空调机
电源进线
《一》
污水处理站电源
#1空调机
轴流风机
通信机房电源二
#4空调机
通信机房电源一
#3空调机
备用
#1除盐水泵
电源进线
《二》
#1除碳风机
备用
备用
备用
#2废水排水泵
#2除盐水泵
#2除碳风机
#3除盐水泵（预留）
备用
备用
综合水泵房MCC
MCC1段
MCC2段
MCC3段
MCC4段
一体化净水设备电源二
备用
备用
电源进线
《二》
一体化净水设备电源一
电动葫芦
备用
备用
备用
备用
照明电源
备用
化学再生水泵
检修箱电源
备用
#3化学水泵（预留）
1-2#凝结水泵
1-1#高压流化风机
1-1#锅炉吹灰电控柜
#1循环水泵
DCS电源
1-1#凝结水泵
1#交流电动油泵
1#直流充电电源
备用
1-2#射水泵
1#螺杆式空压机
#1活化装置
1-1#射水泵
电气设备简介
（二）电压互感器 作用：将线路中的高电压变为副边的低电压， 作用：将线路中的高电压变为副边的低电压，以适应电压表的量程 。 型号
额定电压
JDZJ-10(W)型电压互感器 型型电压互感器
LAJ－10型电流互感器 － 型电流互感器
变 压 器 一 次 侧 电 气 主 接 线 图
10kV进线 设备编号 用 途 AH1 电源引入隔离 AH2 电能计量 AH3 电压测量＋主进 至变压器T1 AH4 变压器保护 至变压器T2 AH5 变压器保护
二次侧采用单母线分段接线。低压配电屏采用抽出式柜， 二次侧采用单母线分段接线。低压配电屏采用抽出式柜，其插接头可 起到隔离开关的作用。两台变压器为互为备用运行方式，正常运行时， 起到隔离开关的作用。两台变压器为互为备用运行方式，正常运行时，低 压母联断路器断开。 压母联断路器断开。
自柴油发电机引来
一、室内变配电所： 室内变配电所： 屋内变配电所的组成
屋内式配电所主要由三个部分组成： 屋内式配电所主要由三个部分组成： (1)高压配电室 (2)低压配电室 (3)变压器室 高压配电室； 低压配电室； (1)高压配电室；(2)低压配电室；(3)变压器室
SN10-10型高压少油断路器
少油断路器的优点是：体积小、重量轻，可以节省大量钢材， 少油断路器的优点是：体积小、重量轻，可以节省大量钢材，并且爆 炸和失火的危险性较少。 炸和失火的危险性较少。因此广泛用于营区配 电所中。 电所中。
真空断路器 真空断路器动作迅速、体积小、重量轻、寿命长( 真空断路器动作迅速 、 体积小、 重量轻、寿命长( 比油断路器触头寿 命长50 100倍 50～ 维护工作量小，噪音和震动小，还有防火、防爆等优点， 命长50～100倍)，维护工作量小，噪音和震动小，还有防火、防爆等优点， 对于切断容性负载电流，要求迅速动作及操作频繁的场所尤为适合。 对于切断容性负载电流，要求迅速动作及操作频繁的场所尤为适合。由于 真空断路器具有以上优点， 真空断路器具有以上优点，所以在小区配电所中常采用真空断路器作为操 作开关。 作开关。
10kv高压送电方案
10kv高压送电方案本工程的高压配电室共有四个，每个配电室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。
每个配电室有两路高压进线，均由厂内110KV高压变电所引入。
1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。
每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。
每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。
正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。
本次送电采用临时送电方案，使用VLV22-10KV3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。
空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。
在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。
根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。
送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。
然后再根据各个低配室的情况送至各低配室的变压器。
三个高压配电室的高压供电系统图及平面图见附图所示。
本方案的编写依据是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。
其中包括___设计的1#高配、空压站高配、循环水泵房高配施工图纸和系统图，以及有关规程及交接验收规范，如《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB-92、《电气装置安装工程高压电器施工及验收规范》GBJ147-90、《电气装置安装工程低压电气施工及验收规范》GB-96、《建筑电气工程施工质量验收规范》GB-2002、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB-96、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90.高压室配电室送电运行领导小组人员名单请见附表。
电力成套设备项目生产详细介绍
电力成套设备项目生产详细介绍第一章项目简介我司最近做的项目是某市物流仓储中心10KV配电室的设备生产。
主要元器件的品牌是业主方指定品牌，包括真空断路器、框架断路器使用杭州之江、上海良信、上海人民（上联），塑壳断路器使用德力西电气、正泰电器、人民电器，综合继电保护及仪表使用上海广合，深圳中电、南瑞继保品牌，电容使用南京芯瑞、浙江指明、上海恒一品牌。
指定品牌属于国内一线、二线品牌。
业主所选原材料均为高档品牌，看起来此项目是个重点项目。
首先看一下配电室系统图：1.12KV中压系统图2.0.4KV低压系统图此项目比较简单，共有两台变压器，一台SCB11-800KVA, 一台SCB11-1000KVA，总共容量是1800KVA，对于一个物流中心来讲完全够用。
由于我们电力设备厂家和变压器厂家对于施工方来说是平齐的，施工方买设备找我们设备厂家，买变压器找变压器厂家，因此此项目变压器我们没有提供。
变压器业主方也指定了品牌，包括江苏大全、特变、江苏华辰。
也是一线品牌。
中压系统中，总共有10台设备，柜型是中置柜，型号是KYN12-28。
分为两段，每段五台。
第一台是进线隔离柜，第二台是计量柜，第三台是进线总柜，第四台是配电聚优柜，第五台是出线柜（变压器柜）。
两段配置相同。
其中第四台配电聚优柜在一般项目中不用，常规使用母线设备柜，也叫PT柜。
此项目是重点项目，业主方有钱，为了电能质量，业主选择价格更高，性能更好的配电聚优柜。
另外在有些地方，供电公司要求在第二台计量柜后面是PT柜做为第三台，此项目中就是配电聚优柜，在第四台放进线总柜。
然后后面是出线柜。
有的项目出线回路多，可能会有多个出线柜，此项目在进线总柜后面就放了一台出线柜，看起来一台进线跟一台出线有点重复。
但是在一般项目中，进线总柜配多个出线柜，这种一对多的形式更为常见，所以供电公司一般要求进线总柜不能少。
为什么常规要求是PT柜要放在进线总柜前面呢，最主要的目的是万一进线总柜跳闸了，PT柜如果在进线总柜的前面，这样PT柜还是带电的，一些由PT柜所带的元件还能正常使用，像是温湿度加热、UPS的充电等等。
10kV高低压配电房都有哪些电力设备
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
10kV配电室高压设备汇总
①10kV配电室高压设备常用高压柜柜型、中置柜中高压断路器、环网柜内负荷开关、高压柜内CT、PT、零序CT高压避雷器、高压熔断器、高压接地开关、综合保护装置、高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司 P/VⅡ柜西门子授权江苏华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
常用变比：10/0.1kV、高压柜内电压互感器常规将10kV变为100V。
10KV变配电室高低压开关电气设备选择注意事项论文
浅谈10KV变配电室高低压开关及电气设备选择的注意事项摘要：变配电室是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系电网和负荷的中间环节，起着变换和分配电能的作用。
高低压开关的选型直接关系着变配电房中电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变配电室电气部分投资大小的决定性因素关键词变配电室；高压开关；低压开关；开关选型abstract:variable power distribution room is an important part of power system, it directly influences the whole power system safe and economic operation of the grid and the load, is the intermediate link, plays a role of transformation and distribution of electricity. high and low voltage switch selection directly affects the power transformation and distribution room in the choice of electrical equipment, power distribution device arrangement, relay protection and automatic devices is identified, variable power distribution room electrical part of the investment is the decisive factor ofkey words:variable power distribution room; switch;low-voltage switch; switch selection中图分类号：文献标识码：a 文章编号：2095-2104（2012）1.引言在1o kv 变配电系统中，变配电室作为一个主要的供配电单元，起着非常重要的作用。
（J2013-A3-6）项目10kV配电工程主要设备及材料选型
（ J2013-A3-6）项目 10kV配电工程主要设备及材料选型摘要：设备及材料选型是10kV配电工程设计的重点之一，该工作的合理与否直接影响着建筑投入使用后的供电是否正常，本文将结合项目进行具体分析。
关键词：10kV；配电工程；设备；材料选型1高压电缆本工程2#配电室主备供电源使用ZC-YJV22-8.7/15kV-3×300mm²型高压电缆，—8.7/15kV-3×95㎜2型高压电缆；1#配电室2#配电室高压柜至变压器ZC-YJV22主备供电源使用ZC-YJV22-8.7/15kV-3×95mm²型高压电缆，1#配电室高压柜至变—8.7/15kV-3×70㎜2型高压电缆；4#配电室主备供电源使用ZC-压器ZC-YJV22—YJV22-8.7/15kV-3×95mm²型高压电缆，4#配电室高压柜至变压器ZC-YJV228.7/15kV-3×70㎜2型高压电缆。
2低压电缆本工程低压电缆选用ZC-YJV-0.6/1kV系列，采用电缆桥架、局部穿塑料管敷设方式。
低压电缆截面选择公式：I=S/√3U，由于建筑栋数较多，故选取其中一个插接母线电缆进线电缆的截面选择计算过程作为示例，其它负荷进线电缆的截面选择同示例：1栋插接母线电缆/母线转接箱(25层)25Awb~27Awb,本转接箱计算容量168kW,同时系数取0.7，进线电缆截面选择计算，算得1栋插接母线电缆/母线转接箱(25层)25Awb~27Awb进线侧电流为283.6A，考虑到多根电缆在电缆桥架中并行敷设校正系数（0.8）和温度校正系数（1.0），该进线电缆的载流量为：I=283.6A/（0.8×1.1）=322.2A，选择ZC-YJV-0.6/1kV-4×185+1×95mm²可满足载流量要求，由于线路路径较短（8m），满足压降要求，最终选择电缆型号为：ZC-YJV-0.6/1kV-4×185+1×95mm²。
10KV变配电室高低压开关及电气设备选择
10KV变配电室高低压开关及电气设备选择对于10KV变配电室来讲，其是供配电体系中关键的构成内容，同时在电网中发挥着中转站的作用。
可以说，配电室的质量同整体电力系统之间存在密切的关联。
其中，配电室内电气设备及其高低压开关的选取工作又是十分重要的事情。
相关工作人员应对其进行深入研究。
本文简要探讨了电气设备高压开关及低压开关的选取内容，目的在于进一步提高配电室的工作质量及效率，为民众提供安全、稳定的电能。
标签：配电室；高低压开关；电器设备；选择伴随着现今社会经济的逐步发展，城市建设进程的不断深入，人们的生活质量及生活水平得到了显著提高，对电能的需求量及需求标准相应增强。
在10KV 的配电体系内，配电室是其重要的供配电内容，有着十分关键的作用。
而其中包含的设备类别较多，尤其是高压及低压开关方面，互相配合经常存在矛盾，进而为运行及管理造成很多困难。
以下简要针对10KV变配电高低压开关及电器设备相关内容进行探讨，仅供参考。
一、高压开关的选择（一）负荷开关的概念对于负荷开关来讲，其作用在于将工作电流开断及关合。
负荷开关已经在我国存在较长时间，初始类别有产气形式及压气形式两种。
自步入上世纪九十年代以后，逐步应用SF6断路器及真空负荷开关替代。
现今，上述两种开关被广泛应用。
由于其安全性高、资金投入较少、无需进行维护等优点，受到人们的热切欢迎及认可。
（二）负荷开关同熔断器相组合将负荷开关同熔断器组合在一起主要被用在维护变压设备的开关方面。
期间，负荷开关主要负责开断或者关合工作的电流，开断能力有限，熔断器则是发挥保护短路的作用。
在熔断器及负荷开关之间有一段过电流段，在期间，唯有二者互相配合、良好作用，才可以更好的发挥配电系统的保护作用。
（三）断路器对于中压断路器来讲，其主要用于将短路的电流连通或者断开。
由其自身的绝缘介质及灭弧介质角度来看，可以将其划分成两个类别：其一，真空断路器；其二，六氟化硫断路器。
二者的共同点在于都应用弹簧进行操作。
西安同创电气有限公司10KV高压配电室说明书(一册)
目录(一册)一、TJ03B-3000系列微机保护测控装置综述 (1)1．概述 (1)2．微机保护测控装置主要特点 (1)3．技术指标和基本性能 (1)4．TJ03B-3000系列装置标准安装图 (4)5．装置界面与操作使用说明 (5)二、TJ03B-3000K微机线路保护测控装置功能详述 (13)1．适用范围 (13)2．装置功能 (13)3．保护动作原理 (14)4．参数设置与定值管理 (20)5．装置接线定义 (21)三、TJ03B-3000B微机配变保护测控装置功能详述 (23)1．适用范围 (23)2．装置功能 (23)3．保护动作原理 (24)4．参数设置与定值管理 (28)5．装置接线定义 (30)四、TJ03B-300OP微机电压综合测控装置功能详述 (32)1．适用范围 (32)2．装置功能 (32)3．保护原理 (32)4．参数设置与定值管理 (32)5．装置接线定义 (34)五、安装调试说明 (36)1．通电前检查 (36)2．通电检查 (36)3．系统联调 (36)4．投运前注意事项 (37)5．运行后注意事项 (37)6．运行维护注意事项 (37)附：订货信息 (38)一、TJ03B-3000系列微机保护测控装置综述1、概述迅猛发展的电子技术促进了与之关联行业整体技术水平的增长，保护测控装置的CPU由当年的8位、16位单片机升级为现今32位处理器，慢速的串行通讯技术逐渐被现场总线或以太网通讯技术取代，复杂昂贵的CPU系统外围扩展也为经济优化的片上系统（SOC）让路。
我公司顺应技术发展及用户的要求，不断学习创新，将最新的电力电子技术与传统的电力保护、测控理论相结合，总结多年电力系统产品开发及工程实际经验，以TI公司最新32位DSP芯片TMS320F2812为核心，成功开发了TJ03B-3000硬件平台，顺利完成了产品的升级换代。
TJ03B-3000系列微机保护控制自动化系统广泛适用于6-35Kv及电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
10kV配电室高低压开关选择及保护措施_1
10kV配电室高低压开关选择及保护措施发布时间：2023-03-08T02:01:21.852Z 来源：《福光技术》2023年3期作者：周家典[导读] 配电室在电力系统当中是非常重要的一部分，其可以对电力系统的安全运行以及经济产生直接影响。
福建中能电气有限公司摘要：最近几年，我们国家的电网建设水平不断提高，人们对电网的使用更是提出了更高的需求。
而配电室不但是其电力系统的主要核心部分，与此同时，也在人们的居住楼房占据着非常极为重要的位置，配电室在联系使用者负荷以及市区电网过程当中是最主要的一部分，其可以充分发挥着变换电能以及分配电能的效果。
在10kv配电系统运行当中，配电室相关设备的规范具有非常重要的意义，在很大程度上为电力系统的管理工作带来了便利。
本篇文章就对10kv配电室的高低压开关选择进行了分析，同时提出了相关的保护措施，希望为相关人员带来一定帮助。
关键词：10kv配电室；高低压开关选择；保护措施配电室在电力系统当中是非常重要的一部分，其可以对电力系统的安全运行以及经济产生直接影响。
而高低压开关的选择则可以对配电室当中的设备选择产生直接影响，其中包括继电保护功能、自动装置确定以及相关设备的布置。
在10kv变压配电系统当中，配电室是其主要的供电配电部分，有着很重要的作用。
配电室设备相对复杂，当中高压以及低压开关则更为明显，如果高低压配合不到位，就会给相关操作带来一定难度。
因此在工作当中，相关人员需要合理选择配电室的高压设备以及低压设备，从而制定出有效规范及保护措施。
一、高压开关（一）负荷开关我国最先使用的压气式负荷开关和产气式负荷开关，其可以对电流起着断开与关合的用途，现如今我国主要使用的负荷开关是真空负荷开关以及SF6三工负荷开关，其不需要维护并且成本较低，因此受到了很多使用者的喜欢。
（二）组合电器组合电器主要分为负荷开关和熔断设备组成，并且可以较好的保护变压设备。
其中负荷开关的主要作用是承担开关工作的电流，以及电路系统的关合与断开。
配电室,箱式变及电缆分支箱介绍
运行管理模式： 10kV配电室和10kV箱式变电站典型设计都按无人值班
设计。
设计范围： 10kV配电室及箱式变电站以内的电气设备、平面布置及
建筑物基础结构；与之相关的防火、通风、防洪、防潮、 防尘、防毒、防小动物和低噪声等设施； 本典型设计不涉及系统通信专业、系统远动专业的具体内 容，在实际工程中，可根据实际情况具体设计，可预留扩 展接口。
（六） 无功补偿电容器柜 ➢ 无功补偿电容器柜应采用无功自动补偿方式。 ➢ 配电室内电容器组的容量为配电变压器容量的10％～30％。 ➢ 无功补偿电容器可按三相、单相混合补偿配置。 ➢ 低压电力电容器采用智能自愈式干式电容器，要求免维护、无污染、环 保。
（七） 电气平面布置 ➢ 设备布置方式可分为户内配电室和地下配电室两类。由于地下配电室 指布置在地下建筑物内的配电室，其电气主接线、进出线回路数、设备布 置等与户内站相同，仅设备选择、防洪防潮、通风排水等方面有区别 。 ➢ 10kV单母线接线及两个独立的单母线采用单列布置，单母分段接线 采用单列或双列布置；0.4kV单母线或单母线分段接线一般按单列布置。
（四） 配电自动化 预留配电自动化终端装置安装位置，用于中低压电网的各种远方监
测、控制，配电室配置DTU终端，主要完成现场信息的采集处理及监控功 能。
（五） 配电终端的构成及功能 ➢ 站所配电终端及其配套装置主要有：DTU（站所配电自动化终端）、 电压互感器、后备电源、通信箱等。 ➢ DTU按照功能分为“三遥”终端和“二遥”终端，其中“二遥”终端 又可分为基本型终端、标准型终端和动作型终端。DTU装置功能和技术要 求详见Q/GDW 514-2013《配电自动化终端/子站功能规范》、《配电自 动化终端技术规范》和《配电自动化设备典型设计》。 ➢ 通信箱用于通信线缆的接入。
10KV变配电室高低压开关电气设备选择注意事项
10KV变配电室高低压开关电气设备选择注意事项摘要：本文阐述了10KV变配电室高压开关的分析，对10KV变配电室低压开关进行说明，做出10KV变配电室类别选择的分析，希望对我国10KV变配电室高低压开关电气设备的选择有所帮助。
关键词：10KV变配电室；高低压开关；电气设备选择10kV变电室的主要作用便是把电网的电能运送到用户之中去。
变配电室的高低压开关及电气设备的选择是一个非常复杂的问题，于展开变配电室的高低压开关及电气设备的选择的时候某种要对开关自身的功能及各项的参数有一个彻底的了解。
要自配电网的现状与发展方面展开考虑，接着电力系统的实际运行状况展开一个综合性的选择，确保输电系统供水的可靠性，作为用户获取越来越好的服务。
高低压开关柜是一种电设备，外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。
如仪表、自控、电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。
接高压或低压线缆的设备，一般供电局、变电所都是用高压柜，然后经变压器降压再到低压柜，低压柜再到各个用电的配电箱，里面无非就是把一些开关断路器之类保护器件组装成一体的电气设备。
一、10KV变配电室高压开关的分析1、负荷开关。
国内采用负荷开关，只断开和关闭工作电流，初步分为产气型和产气型。
在20世纪90年代，SF6三负载开关和真空负载开关得到了广泛的应用。
因为它们的可靠性很低，所以它们很便宜，而且从来没有得到过保证，能够满足用户的需求。
2、负荷开关熔断器组合电器。
保证变压器设备的主要组合是负荷开关和熔丝装置。
熔断器的主要功能是保证短路，负载开关主要负责开关的工作电流。
这里负荷设备和熔丝设备下方区域也存在一定的过流。
有必要对负荷设备和熔丝设备的工作进行协商，使传动系统得到越来越好的保护。
3、断路器。
断路器是切断短路电流的重要装置。
由于导电介质的不同，常将其分为SF6断路器和真空断路器两大类。
10KV变配电室高低压设备参数优选全文
10KV变配电室高低压设备参数（一）高压进线柜主要技术参数：1、开关柜形式：金属封闭铠装移开中置式高压开关柜额定电压： 12KV额定电流： 630A额定频率： 50HZ额定动稳定电流（峰值）:80 KA热稳定电流(有效值): 31.5KA热稳定电流持续时间： 4S一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75KV隔离断口间的绝缘： 85KV防护等级： IP4X2、隔离开关： 630A额定电压： 12KV额定电流： 630A额定频率： 50HZ一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75kV隔离断口间的绝缘： 85Kv额定短路开断电流： 25KA额定峰值耐受电流: 50KA额定短路关合电流： 50KA额定短时耐受电流/电流持续时间：20KA/3S额定有功负载开断电流： 630A额定闭环开断电流： 630A额定电流充电电流：10A机械寿命：≥5000次3、熔断器：2A额定电流：2A额定开断电流：50KA当通过熔断器的电流为其额定电流的1.3倍时，1小时内不熔断; 当通过熔断器的电流为其额定电流的2倍时，1小时内熔断。
（二）高压出线柜主要技术参数：1、开关柜形式：KYN28A-12 金属封闭铠装移开中置式高压开关柜额定电压： 10KV额定电流： 630A额定频率： 50HZ额定动稳定电流（峰值）:80 KA热稳定电流(有效值): 31.5KA热稳定电流持续时间： 4S一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75KV隔离断口间的绝缘： 85KV防护等级： IP4X2、真空断路器： 630A额定电压： 12KV额定电流： 630A额定短路开断电流： 25KA额定峰值耐受电流: 63KA额定短路关合电流： 63KA额定短时耐受电流/电流持续时间：25KA/4S操作电源：DC110V额定操作顺序：分-0.3s-合分-180s-合分机械寿命：≥20000次平均合闸速度：0.5-0.8m/s平均分闸速度：0.9-1.2m/s3、电流互感器: LZZBJ9-10二次额定电流： 5A准确度等级及容量： 0.5/10P10 15/15VA4、综合保护装置： /输入交流电压： 100V二次额定电流: 5A（三）低压进线柜、低压联络柜主要技术参数：1、开关柜形式： GCK 交流低压抽出式开关柜额定电压： 400V额定电流：主母线5000A、2000A额定绝缘电压： 660V额定耐受电压： 2500V（1分钟工频）额定短时耐受电流： 65kA防护等级： IP3X2、框架断路器： 5000A/4P、2000/4P额定电压: 400V额定电流: 2000A额定极限分断能力: 65kA额定运行分断能力: 55kA断路器不带失压脱扣器，框架断路器采用电子微处理器脱扣器，液晶显示，中文菜单操作及参数整定；框架断路器采用三段保护。
浅谈10kV配电网主要一次设备及用途
浅谈10kV配电网主要一次设备及用途摘要：在电力工程中，特别是配电网中设备众多，同一个设备又涉及多个型号，不同型号设备的五防和功能及安全注意事项各不相同，下面简单介绍10kV配电网主要一次设备及用途。
关键词：配电网；一次；用途1 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。
主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。
常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。
1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。
该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。
1.1.2 环网柜该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。
此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。
1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。
其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。
1.1.4 真空断路器1.2变压器配电用变压器主要有S11-M系列的油浸密封式变压器和SC（B）10、11环氧树脂干式变压器。
配电室设施简介
A34地块变（配）电室简介变（配）电室位于A42地块B座地下一层，主要担负着科技园区A34地块A、B座办公设施、实验室、制冷机房、消防泵房、水泵房、电梯、楼控中心、制冷机房、热力机房等用电设备供电。
本变（配)电室供电电源采用独立双路高压10KV进线，由满井变电站引至分界小室，每路均能承担全部负荷。
本变电室供电负荷等级为二、三级负荷类别，设备安装容量为7307KW，高压电源201与202可实现双路互投功能，高压电能计量。
201路主供1#变压器、3#变压器；202路主供2#变压器、4#变压器，高压继电保护采用微机综合型保护装置、由三面中央信号屏来实现自动报警和执行保护动作的功能，共23面高压柜。
室内配置36面低压柜，分别控制各用电负荷出线，电容补偿、联络等，4台干式树脂浇注变压器，其中2台变压器容量为1600KVA，低压主进开关及联络开关均采用ABB（SACEE3）型空气断路器，每台变压器均配有调谐滤波补偿电容器组且容量为500Kvar，由2个主辅电容补偿柜10组电容器构成，其中主辅电容补偿柜分别由6组及4组电容器组成。
根据设定功率因数值自动循环交替投切，达到无功功率自动补偿的最佳效果；另外2台变压器容量为1250KVA，低压主进开关及联络开关均采用ABB （SACEE3）型空气断路器,每台变压器配有调谐滤波补偿电容器组且容量为300Kvar，由2个主辅电容补偿柜6组电容器构成，其中主辅电容补偿柜分别由4组及2组电容器组成。
根据设定功率因数值自动循环交替自动投切，达到无功功率自动补偿的最佳效果。
1#变压器与2#变压器通过联络开关可实现互投功能，联络开关可采用：自投自复/自投不自复/手投手复三种形式；3#变压器与4#变压器通过联络可实现互投功能，联络开关可采用：自投自复/自投不自复/手投手复三种形式。
变电室24小时值班制、电力监控系统能够随时监测设备的运行状态、回路开关状态、用电情况及各种参数。
配电系统采用树干式相结合的方式输出；除双路市电电源外，楼内配置EPS作为应急电源，其蓄电池供电时间达90分钟且转换时间小于0.2秒；在重要负荷附近集中设置在线UPS作为不间断电源，其蓄电池连续供电时间为30分钟，确保重要负荷正常供电。
10KV高压配电室功能解析
目录 10kV配电室简介10kV配电室高压设备简介10kV配电室变压器简介10kV配电室低压设备简介10kV配电室直流设备简介10kV配电室电缆简介10kV配电室母线简介配电室简介高基配电室：用户自行管理的配电室，主要用于商场、写字楼、厂房、政府办公楼等，变压器最大2500kV A自上级变电站或开闭站引入，至用户侧的电缆分界小室或电缆分支箱（产权归供电公司），至配电室10kV 进线隔离柜。
配电室简介低基配电室：供电公司管理的配电室，用于居民小区，配电室最大容量1000kV A*2（目前已修改为800kV A*2）自上级变电站或开闭站引入，至配电室10kV进线柜，由配电室引出至π接室（产权归供电公司），由π接室引出至光力柜室，由光力柜室引出至一户一表（产权归供电公司）。
110kV变电站高基配电室楼内配电箱用户终端光力柜室供电公司投资桥架或墙内敷设（供电公司产权）沟道配电室简介按建设位置分：地上配电室、地下配电室按配电室内部结构分：有电缆夹层、有电缆沟道、无夹层和电缆沟配电室配电室配置：两扇外开门、直拨电话、防鼠挡板、灭火器、老鼠药箱、裸露的地线喷涂黄绿漆、绝缘胶垫、模拟图板、标牌、绝缘靴、绝缘手套、高压验电笔、地线、中国移动信号（远采）、独立排烟风机（SF6气体）、夹层防爆灯目录 10kV配电室简介10kV配电室高压设备简介10kV配电室变压器简介10kV配电室低压设备简介10kV配电室直流设备简介10kV配电室电缆简介10kV配电室母线简介配电室高压设备介绍 高压柜柜型的简介中置柜中高压断路器、环网柜内负荷开关 高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置配电室高压设备介绍 配电室内常用高压柜柜型环网柜（负荷开关柜、HXGN15-12） 中置柜（断路器柜、KYN28-12）固定式高压开关柜（GG1A-12（F）） 其他各厂家衍生的自主开发柜型配电室高压设备介绍 高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔配电室高压设备介绍环网柜-负荷开关柜：用于低基配电室或变压器容量小于1250kV A的高基配电室。
