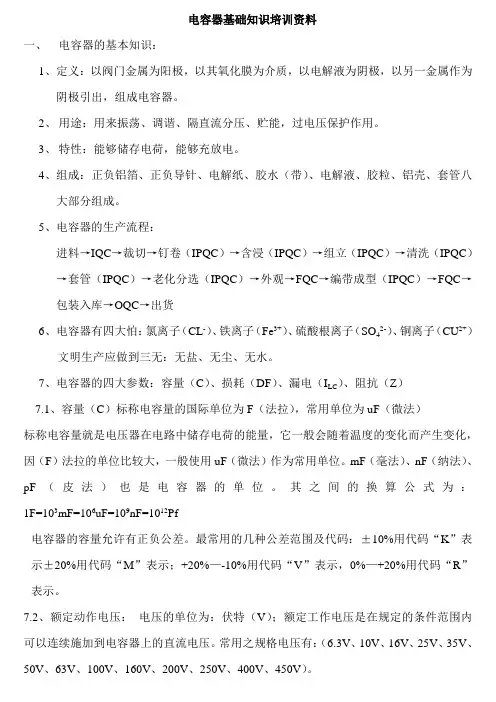

电容器基础知识培训资料一、电容器的基本知识：1、定义：以阀门金属为阳极，以其氧化膜为介质，以电解液为阴极，以另一金属作为阴极引出，组成电容器。
2、用途：用来振荡、调谐、隔直流分压、贮能，过电压保护作用。
3、特性：能够储存电荷，能够充放电。
4、组成：正负铝箔、正负导针、电解纸、胶水（带）、电解液、胶粒、铝壳、套管八大部分组成。
5、电容器的生产流程：进料→IQC→裁切→钉卷（IPQC）→含浸（IPQC）→组立（IPQC）→清洗（IPQC）→套管（IPQC）→老化分选（IPQC）→外观→FQC→编带成型（IPQC）→FQC→包装入库→OQC→出货6、电容器有四大怕：氯离子（CL-）、铁离子（Fe3+）、硫酸根离子（SO42-）、铜离子（CU2+）文明生产应做到三无：无盐、无尘、无水。
7、电容器的四大参数：容量（C）、损耗（DF）、漏电（I LC）、阻抗（Z）7.1、容量（C）标称电容量的国际单位为F（法拉），常用单位为uF（微法）标称电容量就是电压器在电路中储存电荷的能量，它一般会随着温度的变化而产生变化，因（F）法拉的单位比较大，一般使用uF（微法）作为常用单位。
mF（毫法）、nF（纳法）、pF（皮法）也是电容器的单位。
其之间的换算公式为：1F=103mF=106uF=109nF=1012Pf电容器的容量允许有正负公差。
最常用的几种公差范围及代码：±10%用代码“K”表示±20%用代码“M”表示；+20%—-10%用代码“V”表示，0%—+20%用代码“R”表示。
7.2、额定动作电压：电压的单位为：伏特（V）；额定工作电压是在规定的条件范围内可以连续施加到电容器上的直流电压。
常用之规格电压有：（6.3V、10V、16V、25V、35V、50V、63V、100V、160V、200V、250V、400V、450V）。
7.3、损耗、损耗角正切值：就是在规定的频率正切电压下，电容器因发热而消耗的能量叫损耗。
电容器培训资料
电容器培训资料汇报人：xx年xx月xx日•电容器基础知识•电容器选用与安装•电容器故障分析与排除目录•电容器维护与保养•电容器安全用电常识•电容器常见问题解答01电容器基础知识电容器是一种储存电荷的电子元件，由两个平行、接近但不接触的金属板或金属箔构成，中间隔有绝缘材料。
电容器定义电容器通过充电和放电过程实现电荷的储存和释放，从而完成电能的传递和转换。
电容器原理电容器定义与原理按照结构分类平板式电容器、圆柱式电容器、电解电容器等。
按照用途分类电力电容器、滤波电容器、储能电容器等。
电容器基本分类电容器主要参数电容器储存电荷的能力，表示为法拉（F）或微法拉（uF）。
容量（C）电压（U）电阻（R）频率（f）电容器所能承受的最大电压，表示为伏特（V）。
电容器对电流的阻碍作用，表示为欧姆（ohm）。
电容器工作的频率，表示为赫兹（Hz）或兆赫兹（MHz）。
02电容器选用与安装电容器选用原则根据电路的电压等级选择合适电压的电容器。
电压等级根据电路的实际需求选择容量合适的电容器，避免过大或过小。
容量选择根据电路的工作环境和要求选择合适的电容器介质类型。
介质类型考虑电路的工作频率，选择具有良好频率特性的电容器。
频率特性电容器安装注意事项电容器应安装在干燥、通风、无尘的环境中，避免潮气和灰尘对电容器的影响。
环境要求安装位置连接方式安全措施电容器应安装在牢固的位置上，避免由于移动或振动导致损坏。
电容器采用正确的连接方式，如串联、并联等，以获得所需的容量和电压。
安装过程中应采取安全措施，如佩戴绝缘手套、避免直接接触电容器等，确保人员和设备安全。
串联连接将电容器串联起来可以增加工作电压，但会减小总容量。
将电容器并联起来可以增加总容量，但会降低工作电压。
将电容器串联和并联结合起来可以获得更大的容量和更高的电压。
将电容器星形连接可以减小线路电流，适用于高电压、小电流的电路中。
将电容器三角形连接可以增加线路电流，适用于低电压、大电流的电路中。
电容培训教材
H=5mm or H=7mm 2.0 0.45 5 6.3 5 2.5 2.0
H=11mm ∽ 50mm
2.5 3.5 5.0 0.6 8 7.5 0.8 18
H=25mm ∽100mm 10±0.1
▲4.5±0.5 or 3.5±0.5(Φ35)
0.5 6.3
10 12.5 16
20
…
電解電容須儲存在低溫及干燥之環境,而且儲存時間不應超過6個月,否則在使 用前一定要以額定電壓(工作電壓)重新充電,並且除閃光燈電容外,一般不適 宜於快速充放電,以免出現功能失效. 電解電容不適用於超過所規定的紋波電流之回路,但隨著環境溫度及頻率的改 變而改變,一般地環境溫度降低則所允許通過的紋波電流增加,頻率升高,所允 許通過的紋波電流也增加,反之亦然. 電解電容器在使用時之電壓不可超過本體所標示之額定電壓,焊接時電烙鐵與 塑膠套管要保持一定距離,以免套管受熱破裂,如果經波焊錫爐時,錫爐內之溫 度不應超過260℃,時間不可超過10秒鐘,否則會造成電容內部受損或端子線脫 落. 实际使用电压低于额定电压，一般为80%
(三)电容器应用领域
用途广泛 ：储能、用于振荡器的耦合、电源滤波、 去耦、旁路、反馈、波形变换、相位调整等。
1．储存能量
接上电源对电容器充电，然后对负载放电，如电焊机、激光 打标机、大功率电源等。 2. 前置放大器中的电容器（耦合、去耦） 前置放大器是指整个放大系统的前端（级）放大器，它的信 号输出品质对整个系统的品质影响很大。对电视机就是图像 品质，对声音系统就是音质。一个理想的电容器没有信号的 失真及相位差，也没有高次谐波及漏电流引起的杂音（干扰 信号）。但由于实际电容器的电介质、电极、引线等材料性 质的不同，将会产生不同程度的信号失真和干扰信号（杂 音）。 放大级会通过共用电源而发生相互耦合干扰，去耦电容就 是将这种波动的高频成份短接入地，保持Ud的稳定 .前后级 互不干扰 。
电容器培训教材

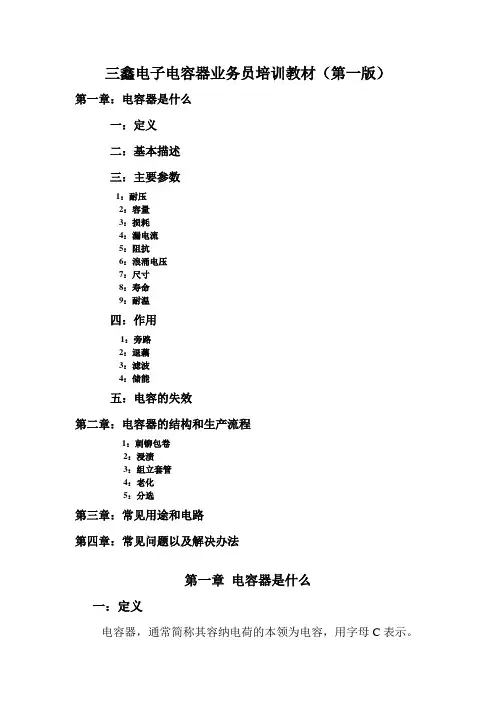

三鑫电子电容器业务员培训教材（第一版）第一章：电容器是什么一：定义二：基本描述三：主要参数1：耐压2：容量3：损耗4：漏电流5：阻抗6：浪涌电压7：尺寸8：寿命9：耐温四：作用1：旁路2：退藕3：滤波4：储能五：电容的失效第二章：电容器的结构和生产流程1：刺铆包卷2：浸渍3：组立套管4：老化5：分选第三章：常见用途和电路第四章：常见问题以及解决办法第一章电容器是什么一：定义电容器，通常简称其容纳电荷的本领为电容，用字母C表示。
