电抗器
电抗器工作原理
电抗器工作原理电抗器是一种用于电力系统中的无源电气元件，它能够控制电流和电压的相位关系，以及稳定电力系统的运行。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
一、电抗器的工作原理电抗器是由线圈和铁芯组成的，线圈通常由铜线绕制而成。
电抗器有两种类型：电感电抗器和电容电抗器。
1. 电感电抗器电感电抗器是由线圈组成的，当电流通过线圈时，会在线圈中产生磁场。
根据电磁感应定律，磁场的变化会引起电感电压的产生，从而使电感电抗器能够抵抗电流的变化。
当电流增加时，电感电抗器会产生反向的电感电压，从而限制电流的增长。
同样地，当电流减小时，电感电抗器会产生正向的电感电压，从而限制电流的减小。
因此，电感电抗器能够稳定电流的变化。
2. 电容电抗器电容电抗器是由电容器组成的，电容器由两个导体板和介质组成。
当电压施加在电容器上时，会在导体板之间产生电场。
根据电场的性质，电容器会储存电荷，并产生电容电压。
当电压增加时，电容电抗器会产生正向的电容电压，从而限制电流的增长。
同样地，当电压减小时，电容电抗器会产生反向的电容电压，从而限制电流的减小。
因此，电容电抗器能够稳定电压的变化。
二、电抗器在电力系统中的应用电抗器在电力系统中有多种应用，主要包括以下几个方面：1. 无功补偿电抗器可以用于无功补偿，即通过调节电抗器的容值来控制电力系统中的无功功率。
当电力系统中存在过多的无功功率时，可以通过增加电感电抗器来吸收无功功率，从而提高功率因数。
相反，当电力系统中缺乏无功功率时，可以通过增加电容电抗器来补偿无功功率，从而提高功率因数。
通过无功补偿，可以提高电力系统的稳定性和效率。
2. 谐波滤波电抗器还可以用于谐波滤波，即通过选择合适的电感电抗器来抑制电力系统中的谐波。
谐波是电力系统中普遍存在的一种电压或电流波形的失真，它会对电力设备和电力系统的正常运行产生负面影响。
通过引入电感电抗器，可以改变电路的阻抗特性，从而抑制谐波的产生和传播，保护电力设备的安全运行。
电抗器的分及作用原理
电抗器的分及作用原理电抗器的概念电抗器，又称为电感器或感性元件，是一种电子元件，由线圈或其他形状的导体制成。
当交流电通过电抗器时，会产生电磁感应作用，从而阻碍电流的流动。
电抗器通常用于电路中，以调整电流和电压的大小，以及改变电路的频率特性。
电抗器的分类按照电抗器在电路中的作用原理，可以将电抗器分为两类：感性电抗器感性电抗器是利用电流通过线圈时产生的磁场，从而使电路阻抗增大的元件。
当交流电通过感性电抗器时，线圈的电感会产生一个与电流方向相反的电动势，这个电动势会与电路中的电压相抵消，造成电流受阻的效果。
感性电抗器通常用于阻隔高频电流，从而只允许低频电流通过。
感性电抗器也可用于调节电路中的电压和电流大小，以及改变电路的频率响应特性。
容性电抗器容性电抗器是利用电场贮存能量的元件。
当交流电通过容性电抗器时，会引发电场的变化，从而产生阻抗。
与感性电抗器不同的是，容性电抗器对高频电流的阻隔作用更强。
容性电抗器通常用于滤波电路中，以去除电路中的高频噪声信号，减少电路干扰，保证电路正常工作。
电抗器的作用原理电抗器作为一种电子元件，主要通过电磁感应和电场贮存来实现对电流和电压的调节。
具体来说，电抗器的作用原理可以分为以下几个方面：阻抗调节电流通过电抗器时，会因电抗器的阻碍而产生电势差和能量损失。
这种阻碍作用会导致电流在电路中的流动受到限制，从而调节电路中的电流和电压大小。
当电路中需要降低电压或电流时，可以通过增加电抗器的阻抗来实现。
相反，如果需要提高电压或电流，则可以减小电抗器的阻抗来实现。
频率滤波由于电容器和电感器对频率响应的不同，电抗器可以用于对电路中的不同频率电流进行滤波。
例如，在扬声器中，高音和低音的声音信号经过不同的电容器和电感器滤波后，分别进入高音和低音扬声器，从而实现声音的效果。
能量贮存电抗器可以将电磁或电场能量贮存在电路中，当电路需要能量时，电抗器可以将贮存的能量释放出来。
例如，在火花塞中，当放电信号到达时，电抗器会产生电磁感应，将电能贮存起来，然后在火花塞需要时释放出来，产生火花。
电抗器的工作原理
电抗器的工作原理引言概述：电抗器是电力系统中常见的电气元件之一，它具有调节电流和电压等电气参数的作用。
本文将详细介绍电抗器的工作原理，包括其基本概念、工作原理和应用领域。
一、电抗器的基本概念1.1 电抗器的定义和分类电抗器是一种用来调节电流和电压的电气元件，它根据其电气特性可以分为电感器和电容器两种类型。
电感器是由线圈或线圈组成，通过电流的变化来调节电压；电容器则是由两个导体板和介质组成，通过电压的变化来调节电流。
1.2 电抗器的主要特性电抗器具有阻抗、电感和电容等特性。
阻抗是电抗器对电流和电压的阻碍程度，它随着频率的增加而增大；电感是电抗器对电流变化的反应，它使电流滞后于电压；电容是电抗器对电压变化的反应，它使电流超前于电压。
1.3 电抗器的符号表示电抗器在电路图中通常用一个带箭头的直线表示，箭头的方向表示电流的流向。
电感器的符号是一个带箭头的线圈，电容器的符号是两个平行的导体板。
二、电抗器的工作原理2.1 电感器的工作原理电感器通过电流的变化来调节电压，其工作原理基于电磁感应定律。
当电流通过电感器时，会在线圈中产生磁场，磁场的变化会引起感应电动势，从而产生电压。
这种电压的大小与电流的变化率成正比，通过调节电流的变化率可以实现对电压的调节。
2.2 电容器的工作原理电容器通过电压的变化来调节电流，其工作原理基于电容器的电场效应。
当电压施加在电容器的两个导体板上时，会在两个导体板之间形成电场。
电场的变化会导致电容器中电荷的移动，从而产生电流。
这种电流的大小与电压的变化率成正比，通过调节电压的变化率可以实现对电流的调节。
2.3 电抗器的工作原理总结电抗器的工作原理可以归纳为通过电流或电压的变化来调节对应的电气参数。
电感器通过电流的变化来调节电压，而电容器则通过电压的变化来调节电流。
通过合理选择电抗器的类型和参数，可以实现对电流和电压的精确控制。
三、电抗器的应用领域3.1 电力系统中的应用电抗器在电力系统中广泛应用于电压和电流的调节，可以提高电力系统的稳定性和效率。
电抗器工作原理

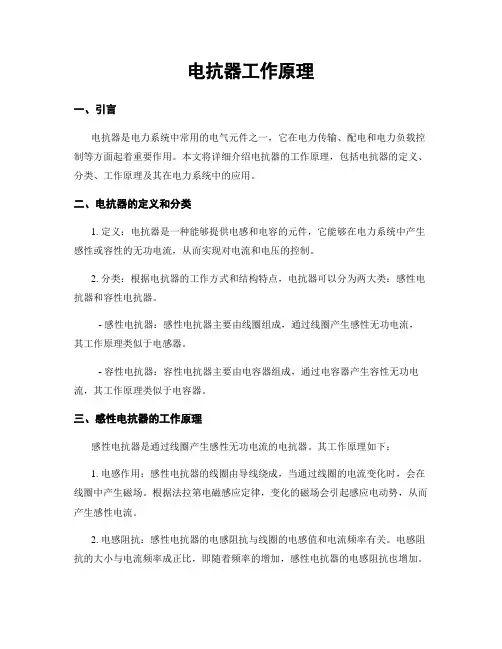

电抗器工作原理一、引言电抗器是电力系统中常用的电气元件之一，它在电力传输、配电和电力负载控制等方面起着重要作用。
本文将详细介绍电抗器的工作原理，包括电抗器的定义、分类、工作原理及其在电力系统中的应用。
二、电抗器的定义和分类1. 定义：电抗器是一种能够提供电感和电容的元件，它能够在电力系统中产生感性或容性的无功电流，从而实现对电流和电压的控制。
2. 分类：根据电抗器的工作方式和结构特点，电抗器可以分为两大类：感性电抗器和容性电抗器。
- 感性电抗器：感性电抗器主要由线圈组成，通过线圈产生感性无功电流，其工作原理类似于电感器。
- 容性电抗器：容性电抗器主要由电容器组成，通过电容器产生容性无功电流，其工作原理类似于电容器。
三、感性电抗器的工作原理感性电抗器是通过线圈产生感性无功电流的电抗器。
其工作原理如下：1. 电感作用：感性电抗器的线圈由导线绕成，当通过线圈的电流变化时，会在线圈中产生磁场。
根据法拉第电磁感应定律，变化的磁场会引起感应电动势，从而产生感性电流。
2. 电感阻抗：感性电抗器的电感阻抗与线圈的电感值和电流频率有关。
电感阻抗的大小与电流频率成正比，即随着频率的增加，感性电抗器的电感阻抗也增加。
3. 无功功率：感性电抗器通过产生感性无功电流，实现对电流和电压的控制。
感性无功电流与电压之间的相位差为正，即感性电抗器吸收无功功率。
四、容性电抗器的工作原理容性电抗器是通过电容器产生容性无功电流的电抗器。
其工作原理如下：1. 电容作用：容性电抗器的电容器由两个导体板和介质组成，当两个导体板之间施加电压时，电容器会储存电荷。
根据库仑定律，电容器的电容量与两个导体板之间的距离和介电常数有关。
2. 电容阻抗：容性电抗器的电容阻抗与电容器的电容值和电流频率有关。
电容阻抗的大小与电流频率成反比，即随着频率的增加，容性电抗器的电容阻抗减小。
3. 无功功率：容性电抗器通过产生容性无功电流，实现对电流和电压的控制。
容性无功电流与电压之间的相位差为负，即容性电抗器释放无功功率。
电抗器讲解
电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。
八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。
当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。
在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。
它可以起到通直隔交的作用。
2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。
饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。
5）变流系统平波作用（平波电抗器）。
4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。
二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。
随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。
电抗器的工作原理
电抗器的工作原理电抗器是一种用于调节电路中电流和电压的装置。
它主要通过改变电路的电感或电容来实现对电流和电压的控制。
电抗器在电力系统中起到重要的作用，可以用于电力因数校正、电流限制、电压稳定等方面。
电抗器的工作原理可以分为两种类型：电感电抗器和电容电抗器。
1. 电感电抗器的工作原理电感电抗器是通过电感来实现对电流和电压的控制。
它由线圈和铁芯组成。
当电流通过线圈时，会在铁芯中产生磁场，这个磁场会抵抗电流的变化。
当电压变化时，电感电抗器会产生感应电动势，使电流发生变化，从而起到控制电流的作用。
2. 电容电抗器的工作原理电容电抗器是通过电容来实现对电流和电压的控制。
它由两个金属板和介质组成。
当电压施加在金属板上时，电容电抗器会储存电荷，当电压变化时，电容电抗器会释放或吸收电荷，从而起到控制电流的作用。
电抗器的工作原理可以通过以下几个方面来解释：1. 电抗器的阻抗特性电抗器的阻抗由电感和电容的特性决定。
对于电感电抗器，其阻抗随频率的增加而增加，对于电容电抗器，其阻抗随频率的增加而减小。
这种阻抗特性使得电抗器可以对电流和电压进行调节。
2. 电抗器的功率因数校正电抗器可以用于电力系统中的功率因数校正。
功率因数是指电路中有功功率与视在功率的比值，它反映了电路的效率。
当功率因数低于1时，电路中会存在无效功率的损耗。
通过连接电抗器，可以改变电路的功率因数，减少无效功率的损耗。
3. 电抗器的电流限制电抗器可以用于限制电流的流动。
在电力系统中，电流过大会造成电力设备的过载，甚至引发事故。
通过连接电抗器，可以降低电流的大小，从而保护电力设备的安全运行。
4. 电抗器的电压稳定电抗器可以用于电力系统中的电压稳定。
在电力系统中，电压波动会影响电力设备的正常运行。
通过连接电抗器，可以调节电路中的电压，使其保持稳定。
总结起来，电抗器是一种用于调节电路中电流和电压的装置。
它通过改变电路的电感或电容来实现对电流和电压的控制。
电抗器的工作原理可以分为电感电抗器和电容电抗器两种类型，它们通过不同的方式来控制电流和电压。
电抗器作用及其工作原理
电抗器作用及其工作原理一、引言电抗器是电力系统中常见的一种电器设备，广泛应用于电力传输、工业生产和电子设备中。
其主要功能是在电力系统中对电压和电流进行频率调整和阻抗匹配，有效地提高电力系统的稳定性和效率。
本文将介绍电抗器的作用及其工作原理。
二、电抗器的作用1. 频率调整：电抗器能够在电力系统中对电压和电流进行频率调整。
在电力传输过程中，电力系统的频率可能会发生变化，而电抗器可以通过调整其电流响应来实现电压和电流的频率匹配，从而保证电力系统的正常运行。
2. 阻抗匹配：电抗器能够调整电力系统中的阻抗，使得电压和电流在系统各个部分之间得以平衡。
电力系统中存在电感和电容等因素，而电抗器可以通过调整其电感或电容来实现电力系统的阻抗匹配，从而提高系统的效率和稳定性。
3. 储能平衡：电抗器可以储存电能，并在需要时释放出来。
在电力系统中，电抗器可以通过吸收和释放电能来平衡系统的储能状态，从而保持系统的稳定性和可靠性。
三、电抗器的工作原理电抗器的工作原理主要涉及两个方面，即电感和电容。
1. 电感作用原理电感是电抗器中常见的一种元件，它是通过线圈产生的磁场来储存和释放电能的。
当电流通过电抗器的线圈时，线圈会产生磁场，并在磁场中储存电能。
当电流发生变化时，磁场也会发生变化，从而导致线圈中的电流发生变化。
这种电流和磁场之间的相互作用，使得电抗器可以实现电能的储存和释放。
2. 电容作用原理电容是电抗器中另一种常见的元件，它是通过两个电极之间的电场来储存和释放电能的。
当电压施加在电容的两个电极上时，由于两个电极之间的电场，电容会储存电能。
当电压发生变化时，电容会释放储存的电能。
这种电压和电场之间的相互作用，使得电抗器可以实现电能的储存和释放。
综上所述，电抗器的工作原理主要涉及电感和电容作用。
通过调整电感和电容的参数，电抗器可以实现对电力系统中电压和电流的频率调整和阻抗匹配，从而提高系统的效率和稳定性。
四、总结电抗器作为电力系统中的重要设备，具有频率调整、阻抗匹配和储能平衡的作用。
电抗器用途和作用说明
电抗器用途和作用说明一、电抗器的概念电抗器，又称感性电抗器，是一种用来抵消电路中电感器件产生的感性电动势而产生的电动势的被动电子元件。
其实现的方式是通过对电路中流过的电流施加反电动势，从而抵扣电感器件的电动势，使电路得以稳定的运行。
二、电抗器的作用电抗器是一种吸收电流磁能的被动元器件，其主要作用包括以下方面：1.稳压由于电抗器有平衡电压、稳定电压、抵消负载电感等功能，因此电抗器广泛应用于电路中。
变频器、电感加热、电弧炉、印刷机、太阳能光伏发电等行业都需要电抗器来稳压、调节电流。
2.过滤电抗器亦可用作电路的过滤器，过滤出具有特定频率的信号并滤去不必要的噪声，使信号更清晰可见。
通常在需要保证信号跨越的距离较远时，我们需要对信号进行筛选，电抗器就是一个好的筛选器。
3.防止电网电压的波动电压波动对于电子设备来说可能造成不良的影响。
而电抗器能够有效地维持电压的稳定，减轻电荷峰值的压力，使电路更加稳定和可靠。
4.抑制电流的高频谐振在一些不应当出现高频谐振的电路中，出现的高频谐振会导致电路的不稳定，进而降低电路的容错率。
而通过在电路中加入适当的电抗器，能有效地抑制这种高频谐振。
三、电抗器的使用电抗器的使用通常需要考虑以下几点：1.多与电容器配合使用电容器和电抗器有相似的作用，它们都可以对电路的噪声进行过滤，稳定电压、电流等输入模拟电信号。
因此，使用电容器和电抗器的组合应该根据具体的电路设计来确定。
2.电抗器与电路的匹配电抗器的特性参数（如电感值、最大电流、最大电压等）需要与电路的要求相匹配。
在使用电抗器时，需要确保其工作条件不会超过其能力范围，否则可能会导致元件損壞。
3.电抗器的接线方式电抗器的接线方式也是非常重要的，不同的接线方式会对电抗器的电性能产生不同的影响。
多数情况下，电抗器会以串联方式接在电路中，以实现其过滤的作用。
而也有一些情况下，电抗器会以并联方式来工作，比如在抑制反冲电压时。
四、总结电抗器的应用范围非常广泛，它的作用也是非常重要，能够为电子设备提供稳定、可靠的电源和维持正常的工作状态。
电抗器
电抗器规程1电抗器概述1.1电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
主要用以平衡线路的无功功率，消弱电容效应，降低功耗，并可限制线路空载，轻载或故障时由于电容效应引起的工频过电压，与中性点小电抗器配合熄灭潜供电流。
2.1电抗器规范表2.2电抗器一般规定2.2.1高压电抗器的联接为三台单相高压电抗器接成Y形，经中性点电抗器接地，500ｋV上承I、II线分别并联一组电抗器。
2.2.2高压电抗器直接并联在线路上运行，用以平衡线路的无功功率，消弱电容效应，降低功耗，并可限制线路空载，轻载或故障时由于电容效应引起的工频过电压，与中性点小电抗器配合熄灭潜供电流。
2.2.3电抗器不允许脱离避雷器运行。
2.2.4线路不允许无电抗器运行，如果电抗器必须脱离线路且线路需运行时，应得到华北总调批准。
2.2.5电抗器运行中的允许温升：2.2.5.1 并联高压电抗器：线圈温升不允许超过55℃，油温升不允许超过50℃。
2.2.5.2 中性点电抗器：线圈温升不允许超过65℃，油温升不允许超过55℃。
2.2.5.3 为了防止电抗器绝缘及油质劣化过速，上层油温不易经常超过80℃。
2.2.6噪音水平：2.2.6.1 并联高压电抗器：额定电压时不超过80分贝。
2.2.6.2 中性点电抗器：正常运行时不超过80分贝。
2.2.7励磁特性：高压电抗器在1.35或1.5倍额定电压以下为线性，当饱和以后的斜率不小于线性部分的35%。
2.2.8高压电抗器可以在105%额定电压连续运行，最高运行电压为550／3ｋV，其运行环境温度在-40℃至+40℃之间。
2.3电抗器的正常运行维护和检查2.3.1电抗器的巡视检查项目2.3.1.1检查外观应清洁，散热片上无积尘，电抗器上无异物。
电抗器工作原理
电抗器工作原理电抗器是一种电气元件，用于调节电路中的电流和电压。
它通过改变电路中的电感或电容来实现这一功能。
本文将详细介绍电抗器的工作原理及其在电路中的应用。
一、电抗器的工作原理电抗器是由线圈和铁芯构成的。
线圈通常由绝缘导线绕制而成，而铁芯则用于增强磁场。
电抗器的工作原理基于电感和磁场的相互作用。
当电流通过电抗器时，线圈中会产生一个磁场。
这个磁场会与电流的变化相互作用，从而产生电动势。
这个电动势会阻碍电流的变化，使得电流在电抗器中呈现滞后的状态。
具体来说，当电流的变化速度较快时，电抗器会产生较大的电动势，从而阻碍电流的变化。
相反，当电流的变化速度较慢时，电抗器对电流的阻碍作用较小。
二、电抗器的应用1. 电抗器在电力系统中的应用电抗器在电力系统中扮演着重要的角色。
它可以用来改善电力系统的功率因数，提高系统的稳定性和效率。
在电力系统中，电抗器通常被安装在发电机和负载之间。
当负载的功率因数较低时，电抗器可以通过增加电感来提高功率因数。
这样可以减少无功功率的损耗，提高电力系统的效率。
此外，电抗器还可以用于调节电力系统中的电压。
当负载电压过高时，电抗器可以通过增加电感来降低电压。
相反，当负载电压过低时，电抗器可以通过减少电感来提高电压。
2. 电抗器在电子设备中的应用电抗器在电子设备中也有广泛的应用。
它可以用于滤波、降压和稳压等方面。
在滤波方面，电抗器可以用来滤除电路中的高频噪声。
通过选择合适的电感和电容值，电抗器可以将高频噪声从电路中滤除，从而提高电子设备的性能和稳定性。
在降压和稳压方面，电抗器可以用来降低电路中的电压。
通过选择合适的电感和电容值，电抗器可以将电压降低到所需的水平，从而保护电子设备免受过高的电压损害。
3. 电抗器在交流电机中的应用电抗器在交流电机中也有重要的应用。
它可以用来提高电机的功率因数，减少电机的无功功率损耗。
当电机的功率因数较低时，电抗器可以通过增加电感来提高功率因数。
这样可以减少电机的无功功率损耗，提高电机的效率。
电抗器工作原理
电抗器工作原理引言概述：电抗器是电力系统中常见的电气设备，它在电路中起到调节电流和电压的作用。
本文将详细介绍电抗器的工作原理，包括电抗器的定义、分类以及其在电路中的作用和应用。
一、电抗器的定义和分类1.1 电抗器的定义电抗器是一种用于调节电流和电压的电气设备，它通过改变电路中的电感或电容来实现对电路参数的调节。
1.2 电抗器的分类电抗器可以分为电感器和电容器两大类。
电感器主要由线圈组成，通过改变线圈的匝数、截面积和材料来调节电感值。
电容器则由两个导体板和介质组成，通过改变导体板之间的距离和介质的性质来调节电容值。
1.3 电抗器的特点电抗器具有阻抗性质，即在交流电路中对电流的通过具有一定的阻碍作用。
电感器对于高频电流具有较大的阻抗，而电容器对于低频电流具有较大的阻抗。
二、电抗器的作用2.1 电抗器对电流的影响电抗器可以限制电流的大小，防止电流过大而损坏电路元件。
电感器通过自感作用，在电路中产生电压降，从而限制电流的增长。
电容器则通过对电流的储存和释放，平滑电路中的电流波动。
2.2 电抗器对电压的影响电抗器可以调节电压的大小，保持电路中的稳定工作。
电感器通过自感作用，在电路中产生电压升高，从而提供稳定的电压源。
电容器则通过对电压的储存和释放，平滑电路中的电压波动。
2.3 电抗器在电路中的应用电抗器广泛应用于电力系统中，用于调节电流和电压的稳定性。
在变压器中，电抗器用于调节电流的大小，保护变压器不受过载损坏。
在电动机中，电抗器用于调节电压的大小，控制电机的转速和负载。
三、电抗器的工作原理3.1 电感器的工作原理电感器通过线圈的自感作用产生电磁感应，阻碍电流的变化。
当电流通过线圈时，线圈中的磁场会产生感应电动势，阻碍电流的增长。
当电流减小时，线圈中的磁场会产生感应电动势，阻碍电流的减小。
通过改变线圈的参数，可以调节电感器的阻抗。
3.2 电容器的工作原理电容器通过两个导体板之间的电场作用来储存和释放电荷，平滑电路中的电流和电压。
电抗器工作原理
电抗器工作原理电抗器是一种用于电力系统中的电气元件，它主要用于调节电流和电压的波动，以提高电力系统的稳定性和效率。
电抗器通过改变电流和电压之间的相位差来实现这一目的。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
一、电抗器的基本原理电抗器是由线圈和铁芯组成的，其工作原理基于电磁感应现象。
当电流通过线圈时，会在铁芯中产生磁场，而磁场的变化又会导致电压的变化。
根据法拉第电磁感应定律，当磁场的变化率发生变化时，会在线圈中产生感应电动势。
这个感应电动势与电流之间存在相位差，这就是电抗器的基本原理。
二、电抗器的工作模式电抗器可以分为电感器和电容器两种类型，分别用于调节电流和电压。
电感器是由线圈和铁芯组成的，当电流通过线圈时，会产生磁场，从而改变电流的波形。
电容器则是由两个电极和介质组成的，当电压施加在电容器上时，会在电极之间产生电场，从而改变电压的波形。
1. 电感器的工作模式电感器主要用于调节电流的波形。
当电流通过电感器时，线圈中的磁场会与电流的变化率相互作用，从而改变电流的波形。
具体来说，当电流的变化率较大时，磁场的变化也较大，从而产生较大的感应电动势，使电流的变化受到抑制；而当电流的变化率较小时，磁场的变化也较小，感应电动势也较小，电流的变化较为自由。
通过调整电感器的参数，可以实现对电流波形的调节。
2. 电容器的工作模式电容器主要用于调节电压的波形。
当电压施加在电容器上时，电场会在电极之间产生，并储存电荷。
具体来说，当电压的变化率较大时，电场的变化也较大，从而导致电荷的变化较小，电压的变化受到抑制；而当电压的变化率较小时，电场的变化也较小，电荷的变化较大，电压的变化较为自由。
通过调整电容器的参数，可以实现对电压波形的调节。
三、电抗器在电力系统中的应用电抗器在电力系统中有广泛的应用，主要用于以下几个方面：1. 电力因数校正电抗器可以用于校正电力因数，提高电力系统的效率。
在电力系统中，负载设备可能会引起电流的滞后或超前，从而导致电力因数下降。
电抗器的作用
电抗器的作用
电抗器是一种电器元件，常用于交流电路中。
它的作用是改变电路的阻抗，从而实现对电流和电压的控制和调节。
具体来说，电抗器的主要作用有以下几个方面：
1. 电抗补偿：在电网运行中，电感性负载（如电动机、变压器等）会引入感性电流，使电压降低且电网容易产生暂态过电压。
通过串联电抗器可以补偿这些感性电流，提高电网的稳定性和负载能力。
2. 电流限制：电抗器在电路中起到调节电流的作用。
通过串联电抗器可以限制电流的大小，保护其他设备或元件不受过大电流的影响。
3. 功率因数改善：在工业生产中，许多电气设备都是感性负载，如电动机、变压器等。
当设备运行时，会引入感性电流，导致功率因数降低。
通过并联电抗器可以改善电路的功率因数，提高电能的利用效率。
4. 过滤作用：电抗器可以用于滤波电路中，通过串联电抗器可以实现对某一频率范围内的信号的滤除或滤波，从而减小或消除电路中的干扰信号。
综上所述，电抗器在电路中具有补偿感性负载、限制电流、改善功率因数和过滤信号等多种作用。
它在电力系统、工业控制、通信等领域中得到广泛应用，对电路的稳定性和性能起到重要的作用。
电抗器的工作原理
电抗器的工作原理电抗器是一种用于调节电力系统中电流和电压的电气设备。
它主要通过改变电路中的电感或电容来实现对电流和电压的控制。
下面将详细介绍电抗器的工作原理及其在电力系统中的应用。
一、电抗器的基本原理电抗器是由线圈和磁芯构成的，其中线圈通常由铜线绕制而成。
当电抗器接入电路时，它会产生一定的电感或电容。
电感是指电流随时间变化而产生的电磁感应现象，而电容则是指电荷在两个导体之间的存储。
通过改变电感或电容的数值，电抗器可以对电流和电压进行调节。
二、电抗器的工作原理1. 电感电抗器的工作原理电感电抗器是通过改变电感来调节电流和电压的。
当电感电抗器接入电路时，它会产生一个与电流变化方向相反的电动势。
这个电动势会抵消电路中的电流变化，从而使得电流变化缓慢。
这样就可以实现对电流的控制。
同时，电感电抗器还可以改变电压的相位，使得电流和电压之间的相位差发生变化。
2. 电容电抗器的工作原理电容电抗器是通过改变电容来调节电流和电压的。
当电容电抗器接入电路时，它会存储电荷，并且在电流变化时释放或吸收电荷。
这样就可以实现对电流的控制。
与电感电抗器类似，电容电抗器也可以改变电压的相位。
三、电抗器在电力系统中的应用1. 电抗器的无功补偿作用电抗器在电力系统中主要用于无功补偿。
无功功率是指电力系统中的无效功率，它不做功，但却消耗了电能。
电抗器可以通过调节无功功率的流动来实现对电力系统的无功补偿。
当电力系统中的无功功率过大时，电抗器可以吸收多余的无功功率；当电力系统中的无功功率不足时，电抗器可以向电力系统注入无功功率。
通过这种方式，电抗器可以平衡电力系统中的无功功率，提高电能的利用效率。
2. 电抗器的谐波滤波作用电力系统中存在着各种谐波，这些谐波会对电力设备和电力质量产生不利影响。
电抗器可以通过调节电感或电容的数值来滤除谐波。
当谐波电流通过电抗器时，它会引起电抗器中的电感或电容产生反向电动势，从而抵消谐波电流的影响。
通过这种方式，电抗器可以减少谐波对电力设备和电力质量的影响，提高电力系统的稳定性和可靠性。
电抗器工作原理
电抗器工作原理
电抗器是指能够在交流电路中产生抗交流电压能力的电气设备，它广泛应用于电力、电子、冶金、化工等领域。
电抗器的作用主要是限制短路电流，在某些特定的场合中还具有抑制谐波的作用。
电抗器是由铁芯和外壳组成的。
铁芯是电抗器的主要部件，它起着电流传导、阻碍磁场变化的作用，外壳则起着绝缘和隔声的作用。
电抗器可以有很多种分类，一般有干式和油浸式之分。
干式电抗器的特点是体积小、重量轻，便于运输和安装，但价格相对较贵。
干式电抗器价格便宜，安装方便，但运行过程中需要加油来防止电抗烧坏。
电抗器按用途可分为三种：无功补偿电抗器、限制短路电流电抗器和消弧线圈电抗器。
无功补偿电抗器是用来补偿系统无功功率，改善电压质量和提高系统稳定性的。
限制短路电流的电抗器是用来限制短路电流的，以保护电力变压器和输电线路的。
—— 1 —1 —。
电抗器的定义
电抗器的定义：电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。
1、电抗器适用于无功功率补偿和谐波的治理系统中，可以改善功率因数，对谐波起滤波作用，以抑制电网电压波形畸变，从而改变电网质量和保证电力系统安全运行。
2、进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
3、直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有交流分量的直流电流。
主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。
4、输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
5、电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
变频器输出端增加输出电抗器，是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
滤波。
输出IGBT工作在高频大功率状态，频率达几十千赫兹，在输出端将产生大量的高次谐波，我们需要的是低频率50赫兹以下波形比较圆滑的正弦波，为了抑制高次谐波，必须在输出级加滤波器。
电抗器实质上就是一个大电感，有阻高频通低频的功能，正好用于变频器输出滤波4、输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电抗器工作原理
电抗器工作原理一、概述电抗器是一种用于调节电力系统中电流和电压的电气元件。
它通过改变电流的相位差来实现对电能的控制。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
二、电抗器的基本原理1. 电抗器的定义电抗器是一种电感和电容的组合，用于改变电流的相位差。
它由线圈和电容器组成，通过调节电感和电容的数值，可以实现对电流的控制。
2. 电感的作用电感是电抗器中的重要组成部分，它能够储存电能并产生电磁感应。
当电流通过电感时，会产生磁场，这个磁场会储存电能。
当电流发生变化时，电感会产生反向的电动势，抵消电流的变化。
因此，电感可以稳定电流，并改变电流的相位差。
3. 电容的作用电容也是电抗器中的重要组成部分，它能够储存电能并产生电场。
当电流通过电容时，电容会储存电能，并产生电场。
当电流发生变化时，电容会释放储存的电能，抵消电流的变化。
因此，电容可以稳定电流，并改变电流的相位差。
4. 电抗器的工作原理电抗器通过调节电感和电容的数值，改变电流的相位差。
当电感和电容的数值增加时，电抗器会产生更大的相位差。
相位差的大小决定了电流的相位差，从而影响电流的大小和方向。
三、电抗器在电力系统中的应用1. 电抗器的稳定电流作用电抗器可以稳定电力系统中的电流。
当电力系统中的电流波动时，电抗器会通过储存和释放电能，抵消电流的变化，从而保持电流的稳定。
2. 电抗器的功率因数改善作用电抗器可以改善电力系统中的功率因数。
功率因数是指电流和电压之间的相位差。
当功率因数小于1时，电力系统中存在无效功率的损耗。
通过调节电抗器的数值，可以改变电流的相位差，从而提高功率因数，减少无效功率的损耗。
3. 电抗器的过电压保护作用电抗器还可以用于过电压保护。
在电力系统中，当电压突然升高时，电抗器会通过储存和释放电能，抵消电压的变化，从而保护电力设备免受过电压的损害。
四、总结电抗器是一种用于调节电流和电压的电气元件，它通过改变电流的相位差来实现对电能的控制。
电抗器工作原理
电抗器工作原理一、概述电抗器是一种用于改变交流电路中电流和电压相位关系的电器元件。
它主要通过调节电路中的电感或者电容来实现对电流和电压的控制。
本文将详细介绍电抗器的工作原理及其在电路中的应用。
二、工作原理电抗器的工作原理基于电感和电容的特性。
电感是指电流通过时会产生磁场，而电容则是指电压变化时会存储电荷。
根据电感和电容的特性，电抗器可以分为电感电抗器和电容电抗器。
1. 电感电抗器电感电抗器是由线圈组成，当交流电通过线圈时，线圈内部会产生磁场。
由于磁场的存在，线圈内的电流会滞后于电压变化。
这种滞后现象导致了电流和电压之间的相位差。
电感电抗器可以通过改变线圈的电感值来调节相位差的大小。
2. 电容电抗器电容电抗器是由电容器组成，当交流电通过电容器时，电容器会存储电荷。
由于电容器的特性，电流和电压之间存在着相位差。
电容电抗器可以通过改变电容器的电容值来调节相位差的大小。
三、电抗器的应用电抗器在电路中有着广泛的应用，它可以用于电力系统、电子设备和通信系统等领域。
1. 电力系统在电力系统中，电抗器被用于调节电流和电压的相位差，以提高电网的稳定性和效率。
例如，在电力传输路线中，电抗器可以用来补偿电感和电容的影响，从而减少电流和电压的波动。
2. 电子设备在电子设备中，电抗器常用于滤波电路中。
滤波电路可以通过电感电抗器或者电容电抗器来滤除电路中的高频或者低频噪声，以保证电子设备的正常工作。
3. 通信系统在通信系统中，电抗器被用于匹配电路的阻抗。
电抗器可以调节电路中的电流和电压，以确保信号的传输质量和稳定性。
例如，在天线系统中，电抗器可以用来匹配天线的阻抗和传输线的阻抗，以提高信号的传输效果。
四、总结电抗器是一种用于改变交流电路中电流和电压相位关系的重要电器元件。
它通过调节电路中的电感或者电容来实现对电流和电压的控制。
电抗器的工作原理基于电感和电容的特性，可以分为电感电抗器和电容电抗器。
电抗器在电力系统、电子设备和通信系统等领域有着广泛的应用。
各种电抗器的计算公式
各种电抗器的计算公式电抗是指电路中产生的感应电动势和电流之间的相位差所产生的电势。
电抗器是一种能够提供电抗的被动元件。
在电路中，电抗器可分为电感器和电容器，其计算公式如下：1. 电感器（Inductor）：电感器是一种可以产生电感的元件，其计算公式如下：XL=2πfL其中，XL为电感的电抗（欧姆，Ω），f为频率（赫兹，Hz），L为电感的值（亨利，H）。
2. 电容器（Capacitor）：电容器是一种可以产生电容的元件，其计算公式如下：XC=1/(2πfC)其中，XC为电容的电抗（欧姆，Ω），f为频率（赫兹，Hz），C为电容的值（法拉，F）。
3. 并联电感器（Inductor in Parallel）：当多个电感器并联时，其总电抗可以通过每个电感器的电抗进行求和来计算，公式如下：XL_total = XL1 + XL2 + ... + XLn其中，XL_total为并联电感器的总电抗（欧姆，Ω），XL1,XL2, ..., XLn为每个电感器的电抗（欧姆，Ω）。
4. 并联电容器（Capacitor in Parallel）：当多个电容器并联时，其总电抗可以通过每个电容器的电抗求和进行计算，公式如下：XC_total = XC1 + XC2 + ... + XCn其中，XC_total为并联电容器的总电抗（欧姆，Ω），XC1,XC2, ..., XCn为每个电容器的电抗（欧姆，Ω）。
5. 串联电感器（Inductor in Series）：当多个电感器串联时，其总电抗可以通过每个电感器的电抗求和进行计算，公式如下：XL_total = XL1 + XL2 + ... + XLn其中，XL_total为串联电感器的总电抗（欧姆，Ω），XL1,XL2, ..., XLn为每个电感器的电抗（欧姆，Ω）。
6. 串联电容器（Capacitor in Series）：当多个电容器串联时，其总电抗可以通过每个电容器的电抗求和进行计算，公式如下：XC_total = XC1 + XC2 + ... + XCn其中，XC_total为串联电容器的总电抗（欧姆，Ω），XC1,XC2, ..., XCn为每个电容器的电抗（欧姆，Ω）。
电抗器_百度百科
2、并联电抗器：里面通过的交流，并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗电流。
3、串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器，属于高感值电抗器。
4、调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19
场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
电抗器的接线分串联和并联两种方式。
串联电抗器通常起限流作用，并联电抗器经常用于无功补偿。
目前主要用于无功补偿和滤波．
1.半芯干式并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电压，保证线路可靠运行。
合作编辑者
薇薇小树 、百科ROBOT 、糊涂哞哞 、青春飞扬小鑫 、大树呵呵 、184632698 更多
如果您认为本词条还需进一步完善，百科欢迎您也来参与编辑词条在开始编辑前，您还可以先度百科吧。 词条统计
配电变压器 软起动器 组合电器 直流电源 消弧线圈 自动空气开关
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电抗器的简介及应用
一.电抗器的种类与概述
电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。
通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。
1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）.
2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。
二.常用电抗器的介绍与主要技术指标
1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。
用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。
主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。
2.单相（三相）交流电抗器（输入、输出电抗器）
用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。
主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。
三.电抗器工作环境及绝缘等级的分类
1．绝缘等级：
2．环境温度：-5℃～+40℃
如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。
3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：
0 1000 2000 3000 4000 5000M
4．空气相对湿度：≤90％ 5．绝缘水平：
四.常用基本名词的定义
1．电感量L （H ）
电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。
2．电抗百分比（％）
电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。
3．电压降Δµ（V ）
电抗器通过额定电流In 时，电抗器的相电压降。
4．相对电压降µx （％）
电抗器相电压降Δµ与电网进线的相电压u 相的比值的百分值表示。
5．额定电压Un （V ）
20
40 60 80
100 %
87%
电抗器连接线路系统电网的线电压.常用如下：
单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A)
电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。
7．最大交流电流Inmax(A)
电抗器电压降为Δµ时所通过的交流电流的最大数值。
一般情况 In=Inmax(100%) In=0.8Inmax(80%)
8．额定基波频率f(HZ)
电抗器运行的电网（线路）基本频率。
50HZ或60HZ
9．电抗器常用的符号：
五、电抗器的应用及电路
1.变频器配套电抗器的应用
现代工业生产几乎都使用变频器，例如机电工程、鼓风机运转、皮带运输机械、起重设备、造纸机械、电线电缆生产机械等都要用到变频调速，在这些设备运行中电抗器和滤波器是必不可少的辅助装臵，它能在变频电源向电动机供电时减小线路中的谐波成分，保护机电系统安全运行。
典型的应用如图1所示：
SJKS SPKD
SCKS
M
A
B
C
图（1）
1.1在图1中的SJKS是该设备的三相输入电抗器（进线电抗器）。
每个网络应用电抗器，应正确选择电抗器的规格，相关的阻抗压降（相对电压降）为2％，如果供电的是低内阻的电源，那么电抗器的阻抗压降为4％，进线电抗器的电感，特性应具有高的线性度，这样可防止由于电网的波动而影响负载的变化。
1.2在图1中的SPKD是单相直流电抗器（平波电抗器），在整流电路过程中将叠加在直流电源中的交流分量限定在某规定值以下，还用于限制环流控制线路中的环流以及应用直流快速开关切断故障电流时限制其电流上升率。
1.3在图1中的SCKS是三相输出电抗器（出线电抗器），由于变频器输出与电动机之间用电缆连接，而电缆的分布电容较大，采用输出电抗器可以将峰值充电电流减至最小，若用无屏蔽的电缆连接，那么长度可达360米，如果有屏蔽的电缆连接，那么长度不可超过200米。
2.三相进线电抗器在整流电线中的应用。
采用三相整流电路时，一般功率都在几千瓦到几十千瓦，如果电源电压发生突变，其电压上升率dV/dt>20V/us时，就可能导致可控整流元器件误导通，如果有整流变压器，见图2所示电路，此主变压器的漏感和阻容保护吸收回路能起到限制浪涌电压的作用。
而现在大多数电流设备上都节约了大功率的整流变压器，将三相交流电网电压直流加到三相整流电路上，为了防止在接通电源的瞬间所产生的浪涌电流，需在电源输入端插入三相电抗器，见图3所示。
B
C
R L
图（2）
电抗器
2.1谐波电抗器（单相或三相）
在电网或电气设备中含有高次谐波的成分，使正弦波的波形发生畸变，会使用电设备产生附加的损耗，使机箱内的温度升高，所以要将此谐波分量吸收掉，改善供电质量，谐波成分有：三次谐波，即150Hz 的成分约占30％，五次谐波，即250Hz 的成分约占10％，而七次谐波仅占5％。
吸收回路采用LC 串联谐振，谐振频率与谐波频率相等时，当X L =X C 时回路阻抗Z ＝R 2+(X L -X C )
由于谐振频率f 等于谐波分量时，在此一频率上的阻抗Z ＝R ，R 为回路中的电阻，因此阻抗Z ＝0,即可对此谐波频率进行短路，但对主回路50Hz 是没有影响的，但是谐波成分是三、五、七、九、十一次之多，所以对不同频率需要设备不同的吸收回路，好在九、十一次的谐波分量按级数递减，可以忽略不计，因此在电气设备中，大多只设备五次、七次LC 吸收回路，三次谐波分量虽很大，但因LC 吸收回路的频率与主频50Hz 比较接近，一般不设臵三次LC 吸收回路，只有在铁磁谐振式稳压器中，设臵三次和五次吸收回路，以改善波形失真。
各次吸收回路的LC 参数，以供大家参考！见图4。
LA LB LC
A B C
R L
图（3）
150uF 7.5mH 三次150HZ 100uF 4.1mH 五次250HZ 80uF 2.6mH 七次350HZ 50uF 2.5mH 九次450HZ 40uF
2.1mH
十一次550HZ
图（4）
2.2并联电抗器
在电容器两端加上工频交流电压测试时，有很大的容性电流，如交流450V 的电力电容器其容量很大，无功功率达10KVar ，耐压试验时要在电容器两端加上二倍的工作电压，即在900V 时，无功功率要增大到40 KVar,那么测试
交流耐压的设备容量要很大，如果在电容两端并联一个电抗器，使感抗X L 等于容抗X C ，以抵消电容电流，使测试时的耐压试验设备的容量可大大减小，例如图5的LC 并联电路中的电抗器，可以减小电容器在测试时的无功电流。
2.3中性点接地电抗器
有的低压电网供电线路是380V 三相三线制，没有中性线，如果要用单相相电压由于没有中性线无法接出相电压，要另加三相Y/Y 。
变压器则体积太大，而用三相交流电抗器，人为地造出一个中性点，那么就可以在任何一相中接出相电压，见图6所示。
2.4滤波振流圈
在整流电路中，交流电经整流后变为脉动直流电，除了蓄电池充电或电
5
155uF
65.43mH
900V 50HZ 75uF
135.2mH
900V
50HZ
50uF
202.85mH
900V 50HZ
25uF
405.7mH
900V 50HZ
图（5）
A B C
N
图（6）
镀等可直接使用外，其它电子、电器设备对脉动直流电要经过滤波后，将纹波电压减到最小才能使用，而用滤波振流图的π形滤波效果更好，输出直流电压的波动更小，见图7所示。
滤波振流图的特性有二种，一种是线性振流圈，即通过直流电流变化时，电感量基本上不变化，另一种称为摇摆振流圈，即通过电流大时电感量小，通过电流小时电感量大。
2.5其它电抗器
高压电网上用的限流空心电抗器，大型电动机的降压起动电抗器、电炉用的匹配电抗器、三相均衡电流用的均流电抗器、雷达用的储能电抗器、还有分裂电抗器、试验电抗器等很多用途。
2.6电抗器的执行标准：
IEC289《电抗器》国际标准1987年版。
GB10229-88电抗器国家标准。
JB9644-1999半导体电气件动用电抗器行业标准。
