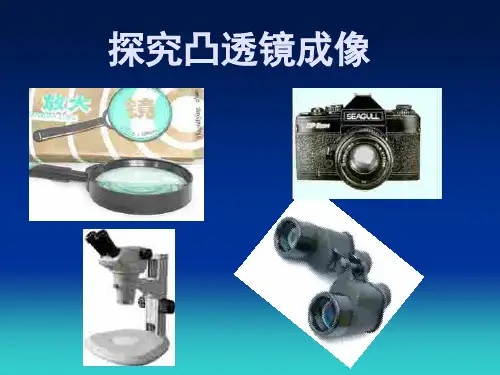

教科版八上物理4.5科学探究：凸透镜成像课件
屏幕 像
投影仪
投影片 （物）
(像)
镜头(凸透镜)
应 用
设
照相机能成倒立
计 课
的、缩小的实像。
题
预
备
实 验
投影片上的图案
1 0
通过凸透镜形成一个 5 论
放大的、倒立的实像. 证 口
诀
练 习
拓
放大镜就是凸
展 挑
透镜,能成放大的、正 战
返
立的虚像。
回
结
束
分析与讨论：
1.凸透镜在什么条件下成实像？ 在什么条件下成虚象？
成倒立、缩小的实像，像 与物异侧，物距大于像距。
F
F
①跟主轴平行的光线，折射后通过焦点； ②通过焦点的光线，折射后跟主轴平行； ③通过光心的光线经过透镜后方向不变。
物距等于2f成像规律
成倒立、等大的实像，像 与物异侧，物距等于像距。
F
F
①跟主轴平行的光线，折射后通过焦点； ②通过焦点的光线，折射后跟主轴平行； ③通过光心的光线经过透镜后方向不变。
3、凸透镜所成的实像都是倒立的；虚像是正立的。
规律精炼
物距小于2f、大于f 的成像规律
成倒立、放大的实像，像 与物异侧，物距小于像距
凸透镜成像规律
不成像
物距等于1倍 焦距
F
F
①跟主轴平行的光线，折射后通过焦点； ②通过焦点的光线，折射后跟主轴平行； ③通过光心的光线经过透镜后方向不变。
物距小于f成像规律
成正立、放大的虚像，像 与物同侧。
镜头(凸透镜)
探究凸透镜成像
如何组装实验装置？ 凸透镜、蜡烛、光屏如何放置？
注意：调整透镜、光屏的高度，使凸透 镜、光屏和烛焰的中心大致在同一高度。
探究凸透镜成像规律完整PPT课件
凸透镜在科技领域的应用
介绍凸透镜在科技领域的应用，如显微镜、望远镜等高端光学仪器。
凸透镜成像规律总结
对凸透镜成像规律进行全面总结，包括物距、像距、焦距等关系。
总结凸透镜成像规律及其应用
针对凸透镜成像规律的知识点，布置相关练习题，帮助学生巩固所学知识。
课后练习题
要求学生撰写凸透镜成像规律实验报告，加深对实验过程和结果的理解。
小组讨论
组织学生进行小组讨论，交流各自在实验过程中的观察、操作和思考。
分享心得体会
鼓励学生分享自己在实验中的收获和感悟，如对凸透镜成像规律的理解、实验操作的注意事项等。
互相评价
引导学生对彼此的表现进行评价，包括实验操作的规范性、数据记录的准确性以及小组讨论的参与度等。
小组讨论，分享心得体会
1
2
3
分析数据
实验过程中可能存在的误差来源包括测量误差、光线折射误差等。
误差来源
为减小误差，可以采取多次测量取平均值的方法，同时确保实验环境的光线充足且稳定，避免外部光线对实验结果的影响。
减小误差方法
误差来源及减小误差方法
04
凸透镜成像特点分析与应用
当物体位于凸透镜的一倍焦距以内时，通过凸透镜可以观察到放大的虚像。
凸透镜常用于制作老花镜，用于矫正远视眼的视力问题。
眼镜
利用凸透镜的放大作用，制作而成的放大镜可以放大物体，便于观察细节。
放大镜
在相机和摄像机中，凸透镜作为镜头的重要组成部分，用于聚焦和成像。
摄影摄像
凸透镜在日常生活中的应用
显微镜
望远镜
工业检测
激光技术
凸透镜在科学研究和工业生产中的应用
01
02
03
实验结果展示与讨论环节
介绍凸透镜在科技领域的应用，如显微镜、望远镜等高端光学仪器。
凸透镜成像规律总结
对凸透镜成像规律进行全面总结，包括物距、像距、焦距等关系。
总结凸透镜成像规律及其应用
针对凸透镜成像规律的知识点，布置相关练习题，帮助学生巩固所学知识。
课后练习题
要求学生撰写凸透镜成像规律实验报告，加深对实验过程和结果的理解。
小组讨论
组织学生进行小组讨论，交流各自在实验过程中的观察、操作和思考。
分享心得体会
鼓励学生分享自己在实验中的收获和感悟，如对凸透镜成像规律的理解、实验操作的注意事项等。
互相评价
引导学生对彼此的表现进行评价，包括实验操作的规范性、数据记录的准确性以及小组讨论的参与度等。
小组讨论，分享心得体会
1
2
3
分析数据
实验过程中可能存在的误差来源包括测量误差、光线折射误差等。
误差来源
为减小误差，可以采取多次测量取平均值的方法，同时确保实验环境的光线充足且稳定，避免外部光线对实验结果的影响。
减小误差方法
误差来源及减小误差方法
04
凸透镜成像特点分析与应用
当物体位于凸透镜的一倍焦距以内时，通过凸透镜可以观察到放大的虚像。
凸透镜常用于制作老花镜，用于矫正远视眼的视力问题。
眼镜
利用凸透镜的放大作用，制作而成的放大镜可以放大物体，便于观察细节。
放大镜
在相机和摄像机中，凸透镜作为镜头的重要组成部分，用于聚焦和成像。
摄影摄像
凸透镜在日常生活中的应用
显微镜
望远镜
工业检测
激光技术
凸透镜在科学研究和工业生产中的应用
01
02
03
实验结果展示与讨论环节
新教科版八年级物理上册 教学参考课件：4.5科学探究：凸透镜成像(共25张PPT)
2021/3/18
下课 再见
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。2 1.3.1821.3.18Thursday, March 18, 2021
• 10、人的志向通常和他们的能力成正比例。13:23:2613:23:2613:233/18/2021 1:23:26 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。21.3.1813:23:2613:23Mar-2118-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。13:23:2613:23:2613:23Thursday, March 18, 2021 • 13、志不立，天下无可成之事。21.3.1821.3.1813:23:2613:23:26March 18, 2021
de
F
F
f
2f
2、把烛焰放在
点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在
点，屏上不会出现像。
2021/3/18
例： 在利用蜡烛研究凸透镜成像的实验中 凸透镜的焦距是10cm，点燃的蜡烛放在距 凸透镜15cm处，在凸透镜另一侧的光屏上 观察到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像 B 倒立缩小的实像 C 正立放大的实像 D 正立放大的虚像
.
口 诀
练 习
拓
放大镜就是凸
展 挑
透镜,能成放大的、正 战
返
立的虚像。
回
结
束
随堂练习
例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
《凸透镜成像》课件
凸透镜简介
1 定义和组成
凸透镜是一种光学元件，由两个曲面组成，其中一面是凸起的
2 凸透镜的形状和特性
凸透镜可以是平凸透镜或球凸透镜，具有集光和聚光的特性
3 光线的折射与凸透镜
当光线通过凸透镜时，会发生折射现象，导致光线的传播方向改变
成像原理
1 焦距和或发散所需的距离，焦点是光线汇聚或发散的位置
《凸透镜成像》PPT课件
本课件介绍凸透镜成像的原理和应用。包括凸透镜的定义与组成，焦距与焦 点的概念，成像公式与图像性质，以及实验结果与示例。
材料概述
课件主题
探索凸透镜成像的原理和应用
适用对象
中学或大学物理学习者
目标和重点
帮助学生理解凸透镜的形状、特性和成像原理
所需背景知识
基本的光学原理和折射定律
2 物体和像的位置关系
凸透镜会将物体形成一个实像或虚像，其位置取决于物体与凸透镜之间的距离
3 成像公式和图像性质
通过成像公式，可以计算出物体和像的距离关系，图像性质包括放大缩小和正倒关系
实验结果和示例
1
实验步骤和装置
通过将物体放置在不同距离并使用凸透
不同物体的成像结果
2
镜进行观察，可以验证成像原理
不同形状和位置的物体经过凸透镜成像
后会得到不同的图像
3
成像异常和纠正方法
当某些因素影响成像时，可能会出现成 像异常，可以通过调整物体位置或凸透 镜位置进行纠正
应用与实际意义
凸透
透镜在相机镜头中的应用可以帮 助拍摄清晰和锐利的照片
眼镜
眼镜使用凸透镜来矫正人眼的视 力问题，提升视觉质量
望远镜
望远镜使用凸透镜来放大远处的 景物，使其更清晰可见
凸透镜成像规律PPT课件
A. 放大镜
B. 照相机 C. 投影仪
D. 汽
车的后视镜
.
49
.
50
6.老年人用放大镜看报纸时，为了看到更大 的清晰的像，应（ A ） A.报纸与眼睛不动，放大镜离报纸远一些 B.报纸与眼睛不动，放大镜离报纸近一些 C.报纸与放大镜不动，眼睛离报纸近一些 D.报纸与放大镜不动，眼睛离报纸远一些
.
.
20
总结还得出：
一倍焦距点是成 ＿实＿像 和 ＿虚＿像 的分界点；
二倍焦距点是成＿放＿大＿和＿缩＿小＿的分界点；
实像与物体在透镜＿异＿侧且都是＿倒＿立的；
虚像与物体在透镜＿同＿侧且都是＿正＿立的 无论成虚像还是成实像，像都和 物体 移动 的方向相同。
当成虚像时，物、像的左右＿一＿致，上下＿一＿致；
零花钱给爷爷买了一个放大镜。当小军的爷爷用放大镜看报纸时，他看
到的文字是 （ ）
A、正立、、放大的虚像
B、正立、放大的实像
C、倒立、缩小的实像
D、倒立、放大的实像
8、下列关于四种光学仪器成像情况的说法中，正确的是 （ ）
A、平面镜成正立等大的虚像
B、照相机成正立缩小的实像
C、幻灯机成正立放大的实像
D、放大镜成正立放大的实像
呢？
.
34
凸透镜成像规律
不成像
等于1倍焦距
.
35
等于2倍焦距
倒立、等大、实像
.
36
4、显微镜
• 显微镜(图4－56) 的目镜和物镜都 是凸透镜。
• 用显微镜可以 观察微生物、细 胞等人眼无法看 见的物体。
.
37
显微镜
结构：镜筒两端各有一组透镜，每组透镜的作用 相当于一个凸透镜，靠近眼睛的凸透镜叫目镜， 靠近被观察物体的凸透镜叫物镜。 原理：物镜相当于一个投影仪，能成一个倒立放 大的实象，目镜相当于一个放大镜，能成一个正 立放大的虚象。因此我们看到的是倒立的被放得 很大的虚像。
4.5科学探究：凸透镜成像(课件)教科版(2024)物理八年级上册
感悟新知
4. 透镜的焦点和焦距 (1) 焦点：
①平行于凸透镜主光轴的光线经凸透 镜折射后，会聚于主光轴上一点，这一 点叫凸透镜的焦点(F)，如图2 所示。
知1－讲
感悟新知
② 平行于凹透镜主光轴的光线经凹透 镜折射后，折射光线的反向延长线 交于主光轴上一点，这一点叫凹透 镜的焦点(F)，如图3 所示。
感悟新知
教你一招
知1－讲
与凸透镜相关的三条特殊光线的简记：过光心的传
播方向不变，平行于主光轴的过焦点，过焦点的平行于
主光轴。
与凹透镜相关的三条特殊光线的简记：过光心的传
播方向不变，平行于主光轴的过焦点(反向延长线)，过焦
点(延长线)的平行于主光轴。
感悟新知
知1－练
例 1 [中考·南充]如图8 所示，一束光射向凸透镜，请画
深度理解 ① 投影仪成像原理图，画的是两条过光心的光线。 ② 投影仪工作时，物距小于像距。 ③ “倒立”是指像相对于物体上下、左右位置颠倒 ，
而不是指像相对于地面而言。 ④ 为了让屏幕上成的像看起来是“正立”的，投影
片要倒插。
感悟新知
知3－练
例 3 [中考·上海]放大镜是生活中常见的凸透镜，结合图
出该光经过凸透镜、凹透镜的折射光路。
感悟新知
知1－练
解题秘方：在作凸透镜或凹透镜的光路图时，先确
定所给光线的特点再根据透镜的光学特点来作图。
解析：由图可知是凸透镜的左焦点和凹透镜的右焦 点重合，过凸透镜焦点的光线，经过凸透镜折射后， 折射光线平行于主光轴；平行于凹透镜主光轴的光 线，经过凹透镜折射后，折射光线的反向延长线要 过凹透镜的虚焦点。
倒立 倒立 倒立
正立
缩小 实 等大 实 放大 实
教科版八年级物理上册：4.5 科学探究：凸透镜成像 课件(共40张PPT)
像距（v)
一束平行光 u＞2f u＝2f
f＜u＜2f u＝f u＜f
倒立 倒立 倒立
正立
实像点
V=f
缩小
实像
f＜v＜2f
等大
实像
v＝2f
放大
实像
v＞2f
不成像、得到一束平行光
放大
虚像
新知探究
一、实验探究：凸透镜成像的规律 实验探究
第五步：分析论证
F F
f
u>2f：成倒立缩小的实像，f<v<2f
新知探究
.
F
通过凸透镜的焦点的光线成为平行光。
新知探究
二、透镜对光线的作用 了解：关于透镜的物理语言
主光轴：过透镜的两个球面球心的直线叫做主光轴 光心：在主光轴上（一般在透镜的中心）有一光心。 通过光心的光线传播方向不改变。
新知探究
二、透镜对光线的作用 总结：凸透镜的三条特殊光线
F
F
1.通过光心的光线传播方向不改变。 2.平行于主光轴的光线经凸透镜折射后通过焦点。 3.经过凸透镜焦点的光线被折射后平行于主光轴射出。
A
B
C
D
E
1.A、C、E为一类：中央厚、边缘薄
2.B、D、F为一类：中央薄、边缘厚
F
凸透镜 凹透镜
新知探究
一、透镜 想一想：透镜还可以用来做什么？
老花镜
照相机镜头
近视镜
新知探究
二、透镜对光线的作用 想一想：凹透镜可以取火么？ 观察：透镜对光线的作用
光从空气射入透镜时，凸透镜对光有会聚作 用，凹透镜对光有发散作用。
新知探究
二、透镜对光线的作用 想一想：为什么凹透镜找不到亮点
凹透镜不能使太阳光会聚，对光有发散的作用。
《凸透镜成像实验》课件
调整凸透镜和光屏的 高度和角度
掌握凸透镜成像规律
像的性质（实像或虚像）和大小变化规律 像距与物距的关系
像的正倒和虚实规律
02
实验器材
凸透镜
凸透镜是实验中最重要的器材之一，它具有会聚光 线的作用，可以将平行光线聚焦于一点焦距 的凸透镜具有不同的成像特性。
凸透镜成像实验的意义和价值
探究光的折射原理
凸透镜成像实验是探究光通过凸透镜发生折射的原理，有助于理 解光的传播特性和光学成像的基本原理。
培养实验技能
通过实验操作，学生可以掌握实验仪器的使用方法，提高实验操作 技能和观察能力。
促进理论知识与实践结合
实验能够将抽象的光学理论知识与实际应用相结合，帮助学生更好 地理解和应用光学知识。
实验中遇到的问题及解决方案
80%
像的位置不准确
可能是由于光源、透镜或屏幕的 位置不正确所致。解决方案是调 整光源、透镜和屏幕的位置，确 保它们在同一条直线上。
100%
像的形状异常
可能是由于透镜的焦距选择不当 或光源的形状、大小等因素所致 。解决方案是选择合适的焦距， 并确保光源的形状、大小适中。
80%
成像距离规律
物距越小，像距越大；物距越大，像距越小。
比较实验结果与理论值
物距与像距的比较
实验结果中的物距和像距应与理论值大致相符，如果出现较大偏 差，可能影响成像的清晰度和准确性。
像的大小与清晰度的比较
实验得到的像的大小和清晰度应与理论预期相符，如果实验结果 出现模糊或畸变，可能与实验操作或设备精度有关。
光屏的尺寸、对比度和亮度等因素都 会影响成像效果。
测量工具
测量工具用于测量凸透镜的焦距 、物距和像距等参数。
凸透镜成像的规律课件(17张PPT)
凸透镜成像的规律课件(17张PPT)目录•凸透镜基础知识•成像原理与规律•实验探究：凸透镜成像规律验证•应用领域拓展•常见问题解答与误区澄清•课程总结与回顾CONTENTSCHAPTER01凸透镜基础知识凸透镜定义与结构凸透镜定义中间厚、边缘薄的透明镜片，具有会聚光线的作用。
结构特点一般由两个球面组成，可以是双凸、平凸或凹凸等形式。
光线传播路径及特点光线传播路径平行于主光轴的光线经凸透镜折射后，会聚于一点（焦点）；通过光心的光线传播方向不变。
特点凸透镜对光线有会聚作用，能使平行光线会聚于焦点。
焦点到光心的距离，表示凸透镜对光线的会聚能力。
焦距（f ）物距（u ）像距（v ）物体到凸透镜光心的距离，表示物体与凸透镜的相对位置。
像到凸透镜光心的距离，表示像与凸透镜的相对位置。
030201焦距、物距和像距概念CHAPTER02成像原理与规律物体在凸透镜前成像原理光线经过凸透镜折射当光线经过凸透镜时，由于透镜的特殊形状，光线会发生折射，即光线的传播方向会发生改变。
折射光线汇聚成像经过凸透镜折射后的光线会汇聚于一点，这一点即为物体的像。
像的位置、大小、正倒等特性与物体相对于凸透镜的位置有关。
成像规律总结物距与像距的关系物体到凸透镜的距离称为物距，像到凸透镜的距离称为像距。
当成实像时，物距增大，像距减小，像变小；物距减小，像距增大，像变大。
当成虚像时，物距增大，像距和像都变大；物距减小，像距和像都变小。
像的正倒当物体位于凸透镜一倍焦距以内时，成正立、放大的虚像；当物体位于凸透镜一倍焦距以外时，成倒立的实像。
像的大小当物体从无穷远处向凸透镜移动时，像逐渐变大；当物体移动到凸透镜一倍焦距以内时，像变得最大。
03物体在凸透镜二倍焦距以外此时成倒立、缩小的实像，像位于凸透镜的另一侧。
01物体在凸透镜一倍焦距以内此时成正立、放大的虚像，像与物位于凸透镜的同侧。
02物体在凸透镜一倍焦距到二倍焦距之间此时成倒立、放大的实像，像位于凸透镜的另一侧。
《凸透镜成像》课件
《凸透镜成像》PPT课件
目录 Contents
• 凸透镜成像的原理 • 凸透镜的应用 • 实验：凸透镜成像的观察 • 凸透镜成像的规律与生活实例 • 凸透镜成像的拓展知识
01
凸透镜成像的原理
光的折射与反射
光的折射
当光从一种介质进入另一种介质 时，其传播方向会发生改变。折 射率不同，光线的偏折程度也不 同。
光的干涉
干涉与衍射的应用
当两束或多束相干光波相遇时，它们 相互叠加产生明暗相间的干涉条纹。
干涉和衍射在光学仪器、通信等领域 有广泛应用，如干涉仪、衍射光栅等 。
光的衍射
光波遇到障碍物或孔洞时，会绕过障 碍物或穿过孔洞传播，形成衍射现象 。
光学仪器的发展与未来
1 2
光学仪器的发展历程
从早期的放大镜、望远镜到现代的光学显微镜、 光谱仪等，光学仪器在科技领域中发挥着越来越 重要的作用。
望远镜与显微镜
望远镜
望远镜是一种利用凸透镜和凹透镜组合而成的光学仪器，能够将远处的物体放大并清晰 地呈现在观察者眼前。望远镜的成像规律是物像位于透镜的同侧，且像位于焦点之后。
显微镜
显微镜是一种利用凸透镜和多个反射镜组合而成的光学仪器，能够将微小的物体放大并 清晰地呈现在观察者眼前。显微镜的成像规律是物像位于透镜的同侧，且像位于焦点之
05
凸透镜成像的拓展知识
光的色散与光谱
01
02
03
光的色散
白光通过棱镜后分解成不 同颜色的光谱，这是因为 光在不同介质中的传播速 度不同。
光的色谱
将光谱按照波长顺序排列 ，形成可见光、红外线、 紫外线等不同波段。
光的颜色
不同波长的光具有不同的 颜色，如红、橙、黄、绿 、蓝、靛、紫等。
目录 Contents
• 凸透镜成像的原理 • 凸透镜的应用 • 实验：凸透镜成像的观察 • 凸透镜成像的规律与生活实例 • 凸透镜成像的拓展知识
01
凸透镜成像的原理
光的折射与反射
光的折射
当光从一种介质进入另一种介质 时，其传播方向会发生改变。折 射率不同，光线的偏折程度也不 同。
光的干涉
干涉与衍射的应用
当两束或多束相干光波相遇时，它们 相互叠加产生明暗相间的干涉条纹。
干涉和衍射在光学仪器、通信等领域 有广泛应用，如干涉仪、衍射光栅等 。
光的衍射
光波遇到障碍物或孔洞时，会绕过障 碍物或穿过孔洞传播，形成衍射现象 。
光学仪器的发展与未来
1 2
光学仪器的发展历程
从早期的放大镜、望远镜到现代的光学显微镜、 光谱仪等，光学仪器在科技领域中发挥着越来越 重要的作用。
望远镜与显微镜
望远镜
望远镜是一种利用凸透镜和凹透镜组合而成的光学仪器，能够将远处的物体放大并清晰 地呈现在观察者眼前。望远镜的成像规律是物像位于透镜的同侧，且像位于焦点之后。
显微镜
显微镜是一种利用凸透镜和多个反射镜组合而成的光学仪器，能够将微小的物体放大并 清晰地呈现在观察者眼前。显微镜的成像规律是物像位于透镜的同侧，且像位于焦点之
05
凸透镜成像的拓展知识
光的色散与光谱
01
02
03
光的色散
白光通过棱镜后分解成不 同颜色的光谱，这是因为 光在不同介质中的传播速 度不同。
光的色谱
将光谱按照波长顺序排列 ，形成可见光、红外线、 紫外线等不同波段。
光的颜色
不同波长的光具有不同的 颜色，如红、橙、黄、绿 、蓝、靛、紫等。
教科版物理八上《凸透镜成像》PPT课件
照相机
原理：物体到凸透镜的距离大于2倍焦距 时，成倒立、缩小的实像．
照相机镜头相当于 凸透镜 ， 胶片相当于 光屏 。
胶 片 镜头
思考： 要使照相机底片的像变 大，应如何移动照相机 并调节镜头？
应使照相机靠近物体， 并使镜头向前伸（即 拉长暗箱）。
课堂小结
科学 探究： 凸透 镜成 像
类型
凸透镜 对光的作用 会聚 凹透镜 对光的作用 发散
F
f
注意：凹透镜有两个虚焦点。
凸透镜的三条特殊光线
（1）通过光心的光线，传播方向不变
（3）通过焦点的光线， 平行于主光轴
F
F
（2）平行于主光轴的光线，通过焦点。
凹透镜的三条特殊光线
（1）通过光心的光线，传播方向不变
（3）延长线过焦点的光线， 平行于主光轴
F
F
（2）平行于主光轴的光线，其反向延长线通过焦点。
倒立 倒立 倒立
正立
缩小 实像 等大 实像 放大 实像
不成像 放大 虚像
f＜v＜2f v＝2f v＞2f
练一练
在做“探究凸透镜成像规律的实验”时，将焦距为10 cm的凸透镜和 蜡烛放在光具座上，位置如图所示。则移动光屏，可在光屏上( A ) A．成倒立、放大的实像 B．成倒立、缩小的实像 C．不会得到像 D．像距大于10 cm小于20 cm
几个概念
一倍焦距f、二倍焦距2f、物距u、像距v
2F
F
物距(u)
F
2F
像距(v)
设计实验与制订计划 （1）设计思路：要研究凸透镜成像情况与物距有什么关系， 应改变 物距 ，观察 凸透镜的成像情况 ，然后对大量实验 结果进行分析归纳，找出凸透镜的成像的规律。
四(5)凸透镜成像41页PPT
F F
f
u=f 不成像
F F
f
u<f 倒立放大虚像
O
F
F
F
F
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
照相机
屏 幕
投影仪
放大镜
规律？
实验探究
认识器材：
点燃的蜡烛
凸透镜成像的规律
凸透镜
光屏
光具座
实验探究
凸透镜成像的规律
操作准备：
1、确定凸透镜的焦距（f＝? ）
2、为了使烛焰的像成在光屏的中央，调节蜡烛、 透镜、光屏，使它们在同一水平高度上。
实验探究
凸透镜成像的规律
关注的物理量：
1、凸透镜的焦距，用 f 表示。
距光屏60cm，则透镜的焦距f=15cm，蜡烛距透镜 3c0m。
3、放映幻灯片时，要在银幕上得到一个放大的“F”，则胶片
的正确方法是（ D）
A
B
C
D
上下、左右都要倒
4、放投影时，不小心挡住了镜头的下半部分，则屏幕上的像
（ B）
A、只有上半部分，亮度不变 B、仍然完整，但亮度变暗 C、只有下半部分，亮度不变 D、与原来没有变化
②平行过焦（即：与主光轴平行的
F
F 光线经折射后反向延长线过焦点）
③过焦平行（即：延长线过焦点的
F
F 光线经折射后与主光轴平行）
作图研究
利用凸透镜的三条特殊光线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焦距？ 怎样测量凸透镜的焦距？ 太阳光聚焦法：
拿一个凸透镜正对着太阳光， 拿一个凸透镜正对着太阳光，在把一张纸放 在它的另一侧，改变透镜与的距离， 在它的另一侧，改变透镜与的距离，直到纸 上的光斑变的最小最亮， 上的光斑变的最小最亮，测量这个最小最亮 的光斑到透镜光心的距离，这就是焦距。 的光斑到透镜光心的距离，这就是焦距。
眼镜片上的透镜
一、透镜分类
1、中间厚，边 2、中间薄，边 中间厚， 中间薄， 缘薄的透镜 缘厚的透镜 称为凸透镜 称为凸透镜 称为凹透镜 称为凹透镜
二、透镜对光线的作用
1、凸透镜对光线的作用 、
二、透镜对光线的作用
1、凸透镜对光线的作用 、
1、凸透镜对光线有会聚作用 、凸透镜对光线有会聚作用 会聚
第二节 探究凸透镜成像规律
凸透镜成像规律
1、当物体到凸透镜的距离大于2倍焦 距时，成倒立缩小的实像。
凸透镜成像规律
2、当物体到凸透镜的距离等于2倍焦 距时，成倒立等大的实像。
凸透镜成像规律
3、当物体到凸透镜的距离在2倍焦距 和1倍焦距之间时，成倒立放大的实像。
凸透镜成像规律
4、当物体到凸透镜的距离小于焦距时， 成正立放大的虚像。
凸透镜成像规律
5、当物距变小时，像距变大像也变大
凸透镜成像的应用 照 像 机
1 用
像 成
的镜 凸透镜 凸透镜的 2 的 像 成像的
凸透镜成像的应用 幻 灯 机 和 投 影 仪
2 的 2 1 像 成像的
用
凸透镜的 成 应
凸透镜成像的应用 放 大 镜
3
镜 成
用
凸透镜的 的 像 成像的
焦点到凸透镜中心的距离叫做焦距 焦距
将光路从右向左传播， 将光路从右向左传播，发现光 线也能会聚于焦点。 线也能会聚于焦点。
说明凸透镜有左右两个焦点 说明凸透镜有左右两个焦点
凹透镜如图： 凹透镜如图：
F称为凹透镜的虚焦点，凹透镜有左右 称为凹透镜的虚焦点， 称为凹透镜的虚焦点 两个虚焦点。 两个虚焦点。 f是虚焦点到凹透镜光心的距离，称为焦距。 是虚焦点到凹透镜光心的距离，称为焦距。 是虚焦点到凹透镜光心的距离 焦距
二、透镜对光线的作用
2、凹透镜对光线的作用 、
二、透镜对光线的作用
2.凹透镜对光线的作用 凹透镜对光线的作用
2、凹透镜对光线有发散作用 、
三、透镜的焦点和焦距
三、透镜的焦点和焦距
平行于主光轴的光线经过凸透镜后 将会聚于一个点， 将会聚于一个点，这个点叫焦点
三、透镜的焦点和焦距 透镜的焦点和焦距
