旋进漩涡流量计的常见故障

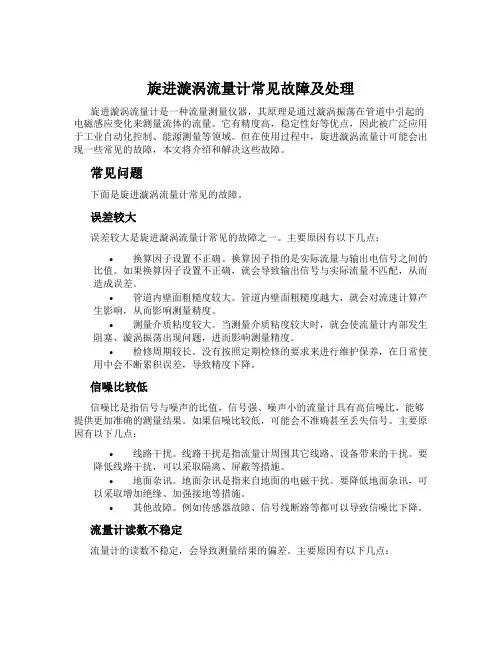

旋进漩涡流量计常见故障及处理
旋进漩涡流量计常见故障及处理旋进漩涡流量计是一种流量测量仪器，其原理是通过漩涡振荡在管道中引起的电磁感应变化来测量流体的流量。
它有精度高，稳定性好等优点，因此被广泛应用于工业自动化控制、能源测量等领域。
但在使用过程中，旋进漩涡流量计可能会出现一些常见的故障，本文将介绍和解决这些故障。
常见问题下面是旋进漩涡流量计常见的故障。
误差较大误差较大是旋进漩涡流量计常见的故障之一。
主要原因有以下几点：•换算因子设置不正确。
换算因子指的是实际流量与输出电信号之间的比值。
如果换算因子设置不正确，就会导致输出信号与实际流量不匹配，从而造成误差。
•管道内壁面粗糙度较大。
管道内壁面粗糙度越大，就会对流速计算产生影响，从而影响测量精度。
•测量介质粘度较大。
当测量介质粘度较大时，就会使流量计内部发生阻塞、漩涡振荡出现问题，进而影响测量精度。
•检修周期较长。
没有按照定期检修的要求来进行维护保养，在日常使用中会不断累积误差，导致精度下降。
信噪比较低信噪比是指信号与噪声的比值，信号强、噪声小的流量计具有高信噪比，能够提供更加准确的测量结果。
如果信噪比较低，可能会不准确甚至丢失信号。
主要原因有以下几点：•线路干扰。
线路干扰是指流量计周围其它线路、设备带来的干扰。
要降低线路干扰，可以采取隔离、屏蔽等措施。
•地面杂讯。
地面杂讯是指来自地面的电磁干扰。
要降低地面杂讯，可以采取增加绝缘、加强接地等措施。
•其他故障。
例如传感器故障、信号线断路等都可以导致信噪比下降。
流量计读数不稳定流量计的读数不稳定，会导致测量结果的偏差。
主要原因有以下几点：•管道内漩涡振荡不稳定。
管道内漩涡振荡受到液流状态、管道材质、工作环境等多种因素的影响，如果这些因素发生变化，就会导致漩涡振荡不稳定，从而导致流量计读数不稳定。
•管道内清洁度不高。
管道内壁面、垫片、O型圈等部件的污染和阻塞，会造成管道内流体的分布不均匀，从而导致读数不稳定。
•电源电压波动。
电源电压波动会直接影响流量计的输出信号，从而导致读数不稳定。
涡轮流量计常见的故障及解决方法
涡轮流量计常见的故障及解决方法涡轮流量计是一种常见的流量测量设备，广泛应用于各个行业。
然而，由于其复杂的结构和工作原理，涡轮流量计在使用过程中可能出现一些常见故障。
下面将介绍一些常见的故障及解决方法。
1.涡轮堵塞：在使用过程中，涡轮流量计可能会因为介质杂质的堆积而导致涡轮的堵塞。
这会导致流量计读数不准确或停止工作。
解决方法：对于出现涡轮堵塞的情况，可以采取以下措施：-定期进行维护和清洁：定期对涡轮进行清洗，以去除介质中的杂质，防止堵塞。
-安装过滤器：在涡轮流量计前端安装过滤器，筛选掉介质中的杂质，减少对涡轮的堵塞。
2.涡轮磨损：由于涡轮需要长时间高速旋转，因此会受到磨损。
磨损会导致涡轮的几何形状发生变化，从而影响流量计的读数准确性。
解决方法：对于涡轮的磨损问题，可以考虑以下解决方法：-定期更换涡轮：对于长时间使用的涡轮流量计，定期更换涡轮，以保证其几何形状的准确性。
-使用耐磨涡轮：选择使用耐磨材料制造的涡轮，可以有效延长涡轮的使用寿命，并减少因磨损而导致的准确性问题。
3.温度漂移：涡轮流量计在不同温度下的测量结果可能发生漂移，导致读数不准确。
解决方法：对于温度漂移问题，可以采取以下措施：-使用温度补偿装置：安装温度补偿装置，以实时修正涡轮流量计在不同温度下的测量结果，提高测量准确性。
-控制环境温度：尽可能控制涡轮流量计所处的环境温度，减少温度对测量结果的影响。
4.电磁干扰：涡轮流量计可能会受到电磁干扰的影响，导致读数偏差或不稳定。
解决方法：对于电磁干扰问题，可以考虑以下解决方法：-采用屏蔽措施：对涡轮流量计的电路进行屏蔽处理，减少外界电磁干扰对测量结果的影响。
-安装隔离器件：在涡轮流量计与其他设备之间安装隔离器件，以隔离电磁干扰。
总结起来，涡轮流量计在使用过程中可能会出现涡轮堵塞、涡轮磨损、温度漂移、电磁干扰等常见故障。
针对这些故障，可以采取定期维护和清洁、安装过滤器和温度补偿装置、更换涡轮和使用耐磨材料、控制环境温度、采用屏蔽措施和安装隔离器件等解决方法来解决问题，以保证涡轮流量计的正常工作和准确测量。
涡街流量计故障处理方法
涡街流量计故障处理方法
一、无输出信号或输出信号不稳定
1.检查电源是否正常供电，确保供电电压符合要求；
2.检查电缆连接是否松动，确保接触良好；
3.检查线路是否有短路或开路情况，修复或更换受损的线路；
4.检查传感器是否受到外界干扰，如电磁场、振动等，重新选择合适的安装位置；
5.检查传感器是否因为灰尘、腐蚀等原因而损坏，及时清洁或更换传感器。
二、流量测量误差较大
1.检查管路是否存在堵塞，清除堵塞物；
2.检查传感器是否受到颗粒物或杂质的干扰，清洗或更换传感器；
3.检查温度和压力传感器是否校准准确，及时进行校准；
4.检查流速范围是否超出涡街流量计的测量范围，调整流速；
5.检查流体是否具有光学和电导率特性，适当调整温度和压力补偿。
三、显示屏故障
1.检查显示屏是否接触不良，重新连接；
2.检查显示屏是否损坏，及时更换。
四、传感器损坏
1.检查传感器是否受到机械损坏，如振动、碰撞等，及时更换；
2.检查传感器是否经常超过额定温度和压力范围，及时更换；
3.检查传感器是否受到腐蚀或堵塞，及时清洁或更换。
五、其他故障
1.检查涡街流量计是否正确安装，如安装位置是否合适，是否存在外界干扰等；
2.检查涡街流量计是否经过长时间使用，可能需要进行维护和保养；
3.检查涡街流量计是否进行了适当的校准，及时进行校准。
气体流量计常见问题及解决方法
气体流量计常见问题及解决方法目录1 .前言 (1)2 .气体流量计主要存在的问题 (2)3 .分析及解决方法 (2)4 .热式气体质量流量计的故障及解决 (4)4. 1. 无显示 (4)5. 2.流速异常，流量波动大 (4)6. 3.流速低 (4)7. 4. 4-2OmA输出异常 (4)8. 5. RS-485输出异常 (4)9. 6.报警输出异常 (5)5 .气体质量流量计安装调试过程中的注意事项 (5)6,旋进旋涡气体流量计表头故障解决方法 (5)5.1. 显示瞬时流量、压力正常，温度显示与工作现场温度不符 (6)6.2.无显示 (6)6.3.温度、瞬时流量有显示，压力与实际工作压力指示不符 (6)6.4.显示温度、压力正常，无瞬时流量显示 (6)7.气体流量计不同场合的注意事项 (7)7.1.搬运时应注意的事项 (7)7.2.存放应注意的事项 (7)7.3.气体流量计选择安装地点应注意的事项 (7)7.4.限制使用无线电收发机应注意的事项 (8)7.5.防爆型仪表安装注意事项 (8)1.前言气体流量计有很多种类。
随着不同种类越来越多的气体流量计的出现，在使用中的问题也就越来越多了。
大多数气体流量计，它们的外观和内部结构不同，有金属的，塑料的、大的、小的、安装在空气滤清器里的等等，还有热丝式、卡门涡旋式、激光绕射型等等，但值得庆幸的是大多数气体流量计传递的“电子信号”波形都是相同的，产生的几乎都是变化的频率信号，而频率调制信号很容易被示波器测试到。
气体流量计输出的频率信号一般也都是随着空气流量的增加，频率也增加，即流过空气流量计的空气越多，信号线上出现的脉冲频率也就越高，由于频率相对于空气流量的规范资料很难找到，当测试这种空气流量计时，参考波形就显得非常有用。
2.气体流量计主要存在的问题气体流量计主要存在的问题主要有：1）指示长期不准；2）始终无指示；3）指示大范围波动，无法读数；4）指不不回零；5）小流量时无指示；6）大流量时指示还可以，小流量时指示不准；7）流量变化时指示变化跟不上；8）仪表K系数无法确定，多处资料均不一致。

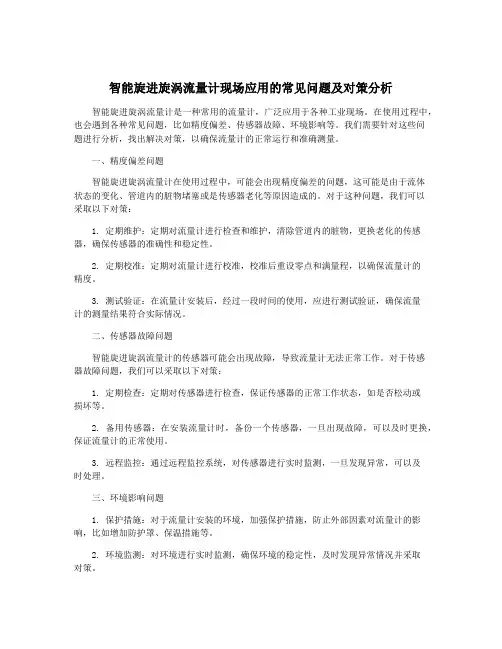

智能旋进旋涡流量计现场应用的常见问题及对策分析
智能旋进旋涡流量计现场应用的常见问题及对策分析智能旋进旋涡流量计是一种常用的流量计，广泛应用于各种工业现场。
在使用过程中，也会遇到各种常见问题，比如精度偏差、传感器故障、环境影响等。
我们需要针对这些问题进行分析，找出解决对策，以确保流量计的正常运行和准确测量。
一、精度偏差问题智能旋进旋涡流量计在使用过程中，可能会出现精度偏差的问题，这可能是由于流体状态的变化、管道内的脏物堵塞或是传感器老化等原因造成的。
对于这种问题，我们可以采取以下对策：1. 定期维护：定期对流量计进行检查和维护，清除管道内的脏物，更换老化的传感器，确保传感器的准确性和稳定性。
2. 定期校准：定期对流量计进行校准，校准后重设零点和满量程，以确保流量计的精度。
3. 测试验证：在流量计安装后，经过一段时间的使用，应进行测试验证，确保流量计的测量结果符合实际情况。
二、传感器故障问题智能旋进旋涡流量计的传感器可能会出现故障，导致流量计无法正常工作。
对于传感器故障问题，我们可以采取以下对策：1. 定期检查：定期对传感器进行检查，保证传感器的正常工作状态，如是否松动或损坏等。
2. 备用传感器：在安装流量计时，备份一个传感器，一旦出现故障，可以及时更换，保证流量计的正常使用。
3. 远程监控：通过远程监控系统，对传感器进行实时监测，一旦发现异常，可以及时处理。
三、环境影响问题1. 保护措施：对于流量计安装的环境，加强保护措施，防止外部因素对流量计的影响，比如增加防护罩、保温措施等。
2. 环境监测：对环境进行实时监测，确保环境的稳定性，及时发现异常情况并采取对策。
3. 流量计选型：在选择流量计时，需要考虑环境对流量计的影响，选用适合环境的流量计产品。
流量计的常见故障及解决方法
流量计的常见故障及解决方法流量计是一种用于测量管道中的液体或气体流动速度和流量的仪器设备，它在工业生产过程中起着重要的作用。
然而，由于工作环境的复杂性和长时间使用的影响，流量计也经常出现一些常见故障。
下面是一些流量计的常见故障及解决方法。
1.流量计读数不准确这是流量计常见的一个问题，可能是由于流量计的测量部件有粉尘或污垢堵塞导致。
解决方法是定期清洁测量部件，并确保其表面光洁。
另外，还可以使用定期校准来修复读数不准确的问题。
2.流量计显示屏无反应这可能是由于电源线断掉或者显示屏损坏导致的。
首先，检查电源线是否完好并重新连接。
如果问题仍存在，可能需要更换显示屏组件。
3.流量计漏水流量计漏水可能是由于密封圈老化或损坏导致的。
解决方法是更换密封圈，并确保其正确安装和紧固。
4.流量计堵塞由于管道中的颗粒物或沉积物，流量计可能会堵塞。
解决方法是定期清洗和维护管道，以防止沉积物的形成。
另外，可以使用过滤网来阻止颗粒物进入流量计。
5.流量计信号不稳定流量计信号不稳定可能是由于电气连接松动或干扰导致的。
首先，检查电缆连接是否牢固，并重新插拔连接线。
如果问题仍然存在，可能需要重新布线或更换电缆。
6.流量计故障报警如果流量计发出故障报警，可能是由于传感器出现问题或者校准错误导致的。
解决方法是检查传感器是否正常工作，并进行校准。
如果问题仍然存在，可能需要更换传感器。
7.流量计电源故障如果流量计没有电源供应，可能是由于电源线损坏或电源模块坏了。
解决方法是检查电源线是否完好，并重新连接。
如果问题仍然存在，可能需要更换电源模块。
8.流量计震动或冲击故障如果流量计在运输或使用过程中受到震动或冲击，可能会造成测量不准确或其他故障。
解决方法是检查流量计的固定方式是否正确，并根据需要进行调整或修复。
总结起来，流量计的常见故障包括读数不准确、显示屏无反应、漏水、堵塞、信号不稳定、故障报警、电源故障以及震动或冲击故障等。
解决这些故障的方法包括清洁测量部件、更换密封圈、清洗管道、重新连接电缆、更换传感器、检查电源线等。
【气体流量计】如何使用安装气体流量计以及该怎样清洁保养呢 气体流量计维修保养
【气体流量计】如何使用安装气体流量计以及该怎样清洁保养呢气体流量计维修保养气体流量计能应用的场合有很多，但是不管是在什么场合下气体流量计使用过程中都会产生一些污垢及磨损，所以用户们在使用的过程中都需要对气体流量计进行定期的清洁保养，但是错误的清洁保养也会对气体流量计的使用有影响，那么气体流量计的保养技巧又是怎么样的呢？现在就来讲一讲，希望能对用户们有用。
流量计花岗岩表面擦拭步骤：1.先用干细棉布或擦拭纸擦拭表面，以擦拭其灰尘或测量后机件遗留的油污等。
2.再用干净细干棉布沾上工业用酒精，擦拭外表面，酒精具挥发性会自然蒸发。
3.必要时，可使用花岗岩专用保养油再擦拭。
流量计镜面擦拭步骤：1.先用拭镜纸轻轻擦拭镜面表面，勿用力以免伤及镜面。
2.再用棉花棒沾工业用酒精，轻轻擦拭镜面表面，并需等酒精挥发后，再装回去。
3.镜面擦拭可区分成校正玻璃片及镜头内透镜组，由于灰尘粒子会造成成像的黑点，镜面擦拭至为重要，装置后需重新借着影像观察擦拭结果。
流量计传动部分：分干磨擦部分及润滑部分，干磨擦部分又有气浮轴承及无牙丝杆传动机构之区分。
液体流量计润滑部分保养步骤：1.先用细棉布将灰尘擦拭干净。
2.液体流量计润滑部分再加入润滑机油、或由黄油枪加入。
流量计外表擦拭步骤：1.先用干细棉布或擦拭纸擦拭流量计，以擦拭其灰尘或油污尘或油污等。
2.也可使用吹气壶，将灰尘吹掉。
3.必要时，可再用干净细干棉布沾上工业用酒精或高级润滑油，擦拭磨擦表面。
液体流量计润滑部分保养步骤：1.先用细棉布将灰尘擦拭干净。
2.液体流量计润滑部分再加入润滑机油、或由黄油枪加入等，小心注意其仪器外表勿受伤。
3.再用干净细干棉布沾上工业用酒精，擦拭仪器外表，尤其金属及非金属表面。
气体流量计安装重点1、液化气体流量计是一种速度式流量计，漩涡分离的稳定性受流速影响，故它对直管段有一定的要求，一般是前10D、后5D;2、测量液体时，上限流速受压损和气蚀现象限制，一般是0.5～8m/s;3、测量气体时，上限流速受介质可压缩性变化的限制，下限流速受雷诺数和传感器灵敏度的限制，蒸汽是8～25m/s;气体流量计安装要求1、前后直管段长度。
涡街流量计故障和排除方法
涡街流量计故障和排除方法涡街流量计是一种广泛应用的流量计，适用于各种介质的流量计量。
然而，在使用过程中，涡街流量计可能会出现故障，影响计量精度和系统稳定运行。
本文将介绍涡街流量计的常见故障及其排除方法。
常见故障1.测量不准确测量不准确是涡街流量计最常见的故障之一。
这可能是由于涡轮受到污物、气泡等影响，导致涡轮的转速不均匀或停止转动而引起的。
此外，如果安装环境的温度、压力和流速等偏离了流量计的测量范围，也会导致测量不准确。
2.信号不稳定信号不稳定是指涡街流量计传感器输出的信号变化幅度较大，不稳定，可能出现不规则的跳动或漂移。
这可能是由于传感器线路接触不良、信号干扰或传感器电源问题等原因引起的。
3.堵塞问题如果流量计上方或下方的管道安装位置选择不当，可能会表现出一些堵塞现象。
此外，如果介质中含有颗粒物或污垢，也会导致涡街流量计的管道堵塞。
排除方法1.清洁涡街流量计测量不准确的解决方法是清洁涡街流量计，可使用蒸馏水或专业清洁剂进行清洗。
按照使用说明进行操作，将涡街流量计拆下来，彻底清洗残留物，然后重新安装。
清洁时应注意不要损坏其内部部件和密封性。
2.检查涡街流量计的安装流量计的安装位置、安装环境的温度、压力、流速等都会影响其测量结果。
因此，如果测量不准确，应检查涡街流量计的安装位置，以确保它在正确的环境中工作。
3.检查传感器电路对于信号不稳定的故障，可以检查传感器线路连接是否稳定、传感器电源是否正常、信号接地是否良好等。
如果发现线路不正常，应及时更换线路或维修线路连接，确保传感器电路正常。
4.清理管道如果堵塞问题是由于管道位置选择不当或介质中含有颗粒物或污垢导致的，可以更改管道的位置或清理管道，确保涡街流量计的正常使用。
清洁时应使用安全可靠的工具，避免损坏管道和流量计。
总结涡街流量计是一种重要的流量计量设备，广泛应用于各种场景中。
然而，由于操作不当或其他原因，涡街流量计可能出现故障。
本文介绍了涡街流量计的常见故障及其排除方法，希望对读者在实际使用中有所帮助。
流量计的常见故障及解决方法
流量计的常见故障及解决方法流量计是工业生产中常见的检测仪器，用于测量流体的流量。
它广泛应用于化工、冶金、石油、制药、食品等行业的流量检测。
然而，由于使用环境的复杂性和设备长期运行的磨损，流量计也会出现一些故障。
本文将介绍一些流量计的常见故障及解决方法。
一、读数不稳定流量计出现读数不稳定的原因有很多，主要包括以下几个方面：1.传感器故障：传感器信号受到干扰或损坏，导致读数不稳定。
解决方法：更换传感器。
2.流体振荡：流体本身的振动会影响读数的稳定性，如管道内有气泡、泡沫等。
解决方法：更改流体的物理状态，如增大管径、减小流速、增加设备降噪器等。
3.电源问题：过高或过低的电源电压都会导致读数不稳定。
解决方法：对电源进行检查，确保电源电压在正常范围内。
二、漏报或误报流量计出现漏报或误报的原因主要有以下几点：1.堵塞：由于管路中的杂质或沉积物等原因导致流量计传感器堵塞影响读数。
解决方法：检查管路系统，清除污染物。
2.装置错误：流量计装置错误导致误报。
解决方法：检查设备的连接是否正确，重新调整设备的位置。
3.传感器故障：传感器本身故障也会导致漏报或误报。
解决方法：更换传感器。
三、流量计读数偏差较大流量计读数偏差较大常见于运行时间较长的流量计，主要原因如下：1.磨损：传感器零件磨损导致读数偏差较大。
解决方法：更换磨损的传感器零件。
2.沉积物：传感器长期使用可能会形成污垢、沉积物等，影响读数。
解决方法：清洗传感器。
四、传感器失灵传感器是流量计的核心部件。
当传感器失灵时，流量计无法继续使用。
传感器故障的原因主要有以下几个方面：1.供电电源问题：传感器不能正常接收电源供电。
解决方法：检查电源是否正常。
2.传感器磨损：传感器零件磨损或腐蚀。
解决方法：更换传感器零件。
3.外观受损：传感器外观受损或变形。
解决方法：更换传感器。
五、结论以上便是流量计常见故障及解决方法，如果出现故障，需要结合实际情况进行维修，检查流量计故障所在，逐一排查，解决故障，确保设备正常稳定工作。
涡街流量计常见故障以及维修方法
涡街流量计常见故障以及维修方法
涡街流量计是一种常见的流量测量仪表，适用于许多工业领域。
然而，由于各种原因，涡街流量计可能会出现故障，这将影响到工业生产的正常运转。
下面是一些常见的涡街流量计故障及其维修方法。
1. 信号输出异常。
涡街流量计在使用过程中，可能出现信号输出异常的情况，如输出信号波动较大、偏差较大等。
此时可以检查是否存在外界干扰，如电磁干扰等。
如确认是仪表本身的问题，可以检查电路板是否损坏，或者检查传感器是否损坏，需要更换受损部件。
2. 温度漂移。
涡街流量计在使用过程中，可能会出现温度漂移的问题，导致仪表测量精度下降。
此时可以检查是否需要重新校准涡街流量计，或更换温度传感器。
3. 堵塞。
涡街流量计在使用过程中，可能会出现堵塞的情况，影响流量计的测量精度。
此时可以清洗涡街流量计内部的管道，以确保畅通无阻。
4. 过载。
涡街流量计在使用过程中，可能会出现过载的情况，导致仪表失灵或烧坏。
此时需要检查过载保护装置是否正常工作，或者更换适当的过载保护装置。
总之，涡街流量计是一种非常重要的工业测量仪表，在使用过程中可能会出现各种故障。
通过及时的检查和维修，可以确保涡街流量计的正常运转，保障工业生产的顺利进行。
- 1 -。
旋进旋涡流量计
旋进旋涡流量计内容一、设备概述二、结构及工作原理三、设备使用优缺点四、设备维护重点注意事项五、常见故障及处理措施旋进漩涡流量计（The vortex precession flowmeter ）主要用于油田现场天然气的计量。
旋进漩涡流量计可以显示：气体的瞬时流量，累计流量，温度等信息。
一、设备概述场站现场旋进旋涡流量计旋进旋涡流量计结构旋进旋涡气体流量计由传感器、转换器组成。
如图所示，传感器由旋涡发生器(起旋器)、文丘里管、消旋器、旋涡检出元件组成。
起旋器由不锈钢或其他能经受流体冲刷的材料制成，它有特定角度叶片和流线型轴组成，固定安装在收缩段，用于强制流体产生强烈旋涡流。
文丘里管用于旋涡的发展。
消旋器由直叶片组成辐射状流动整流器，安装在扩散段后部。
用于流体的整直，减小对下游设备影响。
旋涡检出元件用热敏元件、应变片、膜片电容等元件检测旋涡振动频率。
工作原理：当沿着轴向的流体进入流量计传感器入口时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘里管中旋进，达到收缩段时突然节流后，使漩涡流加速，当通过扩散段后，因回流作用强迫进行旋进式二次旋转，此时，漩涡流的旋转频率与介质流速成正比，并为线性。
由压电传感器检测到的微弱电荷信号同时经前置放大器放大、滤波、整形后变成两路频率与两速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行相位比较和判别，剥除干扰信号，而对正常的流量信号进行计数处理。
为了避免下游管件对测量的影响，出口前装有导流叶片，叶片平面与轴线平行，目的是将旋进旋涡梳理成平直流动。
三、设备使用优缺点优点：1.实现了机电一体化, 日常的计量不需要人工值守。
2.体积小、重量轻, 便于离线标定。
3.在工艺安装中, 仪表上、下油直管段较短。
4.流量测量范围较宽, 可在部分小流量区域进行有效工作。
5.流量信号既可就地显示, 也可按需远传。
缺点：1.对噪声或震动等干扰信号较为敏感。
涡街流量计常见故障及处理方法
涡街流量计常见故障及处理方法
1.涡街流量计读数异常
-检查涡街流量计是否正确安装在合适的位置，满足标准要求。
-检查涡街流量计传感器的连接是否良好，排除接触不良的可能性。
-检查管道是否有漏水或阻塞等情况，清除障碍物。
-检查涡街流量计的电源是否正常，替换电池或修复电源线路故障。
2.涡街流量计计量不准
-定期进行涡街流量计的校准和调试，保证其准确性。
-检查涡街流量计中的磁感应元件是否损坏，如有需要及时更换。
-检查涡街流量计输出信号的稳定性，如有需要调整放大器的增益和
零点。
-如果发现设备老化，可以考虑更换新的涡街流量计。
3.涡街流量计传感器结构损坏
-检查涡街流量计传感器的外观和内部零部件，如有需要更换或修复。
-注意使用环境的温度和压力范围，避免超出涡街流量计的额定参数。
-做好涡街流量计的维护工作，定期清洁和保养。
4.涡街流量计运行不稳定
-分析流体条件的变化，调整涡街流量计参数和稳定器的控制模式。
-定期检查和清洁涡街流量计传感器和附件，保持其正常工作。
旋进旋涡气体流量计使用和维护
旋进旋涡气体流量计使用和维护X刘功达(大庆油田采油三厂工程技术大队,黑龙江大庆 163113) 摘 要:旋进旋涡流量计无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护采用16位电脑芯片,集成度高,体积小,性能好,整机功能强。
广泛应用于油田湿气计量中。
本文通过五个方面详细介绍了旋进旋涡气体流量计的结构、工作原理、使用和相关维护,及几点建议。
并介绍了旋进旋涡气体流量计在采油三厂的应用情况,针对流量计维护主要有以下几个故障现象:接通电源后无信号输出;无流量时流量计有信号输出;累积流量示值和实际量不符合。
针对这些故障现象我们找出了解决问题的具体方法并进行实施,并取得了良好的效果。
关键词:旋进旋涡气体流量计;工作原理;应用 中图分类号:T H814.07 文献标识码:A 文章编号:1006—7981(2012)04—0051—02 旋进旋涡气体流量计是智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正,采用双检测技术可有效地提高检测信号强度,并抑制由管线振动引起的干扰,采用国内领先的智能抗震技术,有效的抑制了震动和压力波动造成的干扰信号,采用EEPROM 技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据,克服了普通仪表不能记录与读取历史数据的弊端。
目前采油三厂装有浙江天信仪表厂、浙江苍南仪表厂、浙江温州瓯海仪表厂生产的旋进旋涡气体流量计378块。
其中50mm 以上大口径气体流量计86块,50mm 以下口径气体流量计292块。
1 旋进旋涡气体流量计的结构和工作原理1.1 结构图中:1、壳体;2、旋涡发生器;3、压电传感器;4、除旋涡整流器5、选择按钮;6、积算仪1.2 工作原理进入流量计的流体通过旋涡发生器产生旋涡流,旋涡流在文丘利管中旋进,到达收缩段突然节流使旋涡流加速。
当旋涡流突然进入扩散段后,由于压力的变化,使旋涡流发生进动。
旋进旋涡流量计的工作原理是什么？存在哪些问题？
旋进旋涡流量计的工作原理是什么？存在哪些问题？
1、工作原理
旋进旋涡流量计工作原理是：当流体进入流量传感器时，入口处的导流叶片迫使轴向的流体旋转并在收缩段内。
由于流体的加速流动使旋转流的中心产生旋涡流，这时，随着管载面积的缩小，旋涡流集中在中心轴上。
当旋涡流进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始做二次旋转，旋涡流出现转折点，形成涡流进动现象。
此时的旋涡频率与介质的流速成正比，并为线性，由压电传感器检测的微弱电信号经前置放大器放大、滤波、整形输出给积算仪，并进行处理运算，显示压力、温度、瞬时流量和总量。
2、存在的问题
（1）旋进旋涡流量计经项目投产调试正常投用后，运行期间多数流量计瞬时流量测量值不稳定、偏差较大，无法通过SCADA远传数据对单井产量进行动态监测，无疑对生产技术分析造成困扰。
（2）设备附属检测元件故障，损坏程度和更换频率高。
单井开井运行条件下，旋进旋涡流量计电源供电正常，但流量计瞬时量一直保持为0，无输出信号，对单井和井场流量总量的计量出现偏差。
（3）工艺因素原因造成旋进旋涡流量计测量误差。
单井关停井后，流量计仍可以检测到流量，有输出信号，造成单井运行状态分析误判；井下增产作业的不合理，出现设备测量偏差。
旋进旋涡流量计测量误差的原因
旋进旋涡流量计测量误差的原因旋进旋涡流量计作为一种流量测量仪器广泛应用于工业生产、通行管道和水利工程等领域。
旋进旋涡流量计依靠旋涡产生的回旋力来测量液体、气体等的流量情况，具有精度高、稳定性好等优点。
然而，在使用过程中，由于外界环境、设备本身等原因，会产生一些误差，影响其测量精度。
以下是旋进旋涡流量计测量误差的一些原因。
1. 流体特性流体特性是影响旋进旋涡流量计测量精度的一个重要因素。
因为流体的密度、黏度、温度等特性会对流量计的测量产生影响。
例如，流体的密度会直接影响测量值大小，测量前应先确定管道内介质的密度。
流体黏度的变化会影响涡街的形成，进而影响旋涡的产生。
当液体温度发生变化时，其体积也会发生变化，进而影响流量计的读数。
2. 环境因素环境因素是另一个影响旋进旋涡流量计测量精度的重要原因。
环境因素包括温度、压力、介质流量和管道直径等因素。
例如，当介质流量过于猛烈时，会产生动量损失和三维流场，进而影响流量计的读数。
管道直径变化和流道形状也会影响流体通过管道时的流动状态，从而影响旋进旋涡流量计的精度。
因此，在安装旋进旋涡流量计时，需要考虑管道直径、介质流量、管道形状等因素，选择合适的测量点。
3. 设备本身旋进旋涡流量计的工作原理是依据旋涡的产生和旋涡频率的计量。
但是，由于旋涡的产生和旋涡频率的计量都依靠旋转体产生的回旋力，因此测量结果受到旋转体的稳定性和精度的影响。
因此，在选择旋进旋涡流量计时需要考虑不同品牌和不同型号的旋进旋涡流量计在实际应用中的稳定性和精度，以及其对环境因素和流体特性的适应性和稳定性。
4. 维护保养旋进旋涡流量计在实际使用过程中，需要定期对其进行维护保养和校准工作。
因为在长时间的使用中，旋转体会受到磨损，导致读数失精或失准。
此时需要对旋进旋涡流量计进行校准和维护保养，并及时更换旋转体。
同时，还需要注意管道、旋转体以及传感器的清洗，以保证测量的精度和稳定性。
综上所述，旋进旋涡流量计在实际应用中受到多方面的影响，需要对其进行合理选择和布置，同时也需要定期进行维护和校准工作，以保证其测量精度和稳定性。
智能旋进旋涡流量计现场应用的常见问题及对策分析
智能旋进旋涡流量计现场应用的常见问题及对策分析智能旋进旋涡流量计是一种常见的流量测量仪器，广泛应用于工业和生活领域。
在实际应用过程中，可能会遇到一些常见问题，需要进行针对性的对策分析。
一、振动干扰问题智能旋进旋涡流量计在使用过程中往往会受到外部振动的干扰，导致测量结果不准确。
振动干扰主要来自于管道本身的振动、机械设备的震动以及周围环境的振动。
对于这个问题，可以采取以下对策：1. 优化管道设计，增加管道的刚性，尽量减少管道的振动；2. 安装防振支架或防振橡胶垫，减少机械设备的震动传输；3. 在安装现场进行精确调试，调整传感器的灵敏度和滤波参数，抑制振动干扰信号；4. 使用专业的振动隔离装置，隔离外部环境的振动。
二、温度变化影响问题智能旋进旋涡流量计的测量结果会受到温度的影响，因为温度变化会导致流体的密度和黏度变化，进而影响流量的测量。
针对这个问题，可以采取以下对策：1. 安装温度补偿装置，测量温度，并根据温度补偿算法进行修正；2. 选择合适的温度补偿算法，对于不同温度变化范围，采用不同的补偿系数；3. 针对温度变化较大的场合，可以使用加热设备或保温罩来控制流体的温度，减小温度变化对测量结果的影响；4. 在使用过程中定期对流量计进行校准，校准时应根据实际温度进行调整。
三、湍流影响问题智能旋进旋涡流量计在高流速情况下容易产生湍流，湍流会影响流体的速度分布和压力分布，从而对流量测量产生影响。
对于这个问题，可以采取以下对策：1. 安装减震挡板或流向调节装置，减小流体的湍流程度，使其尽量维持层流状态；2. 在流量计前后安装流速调节器，调节流速，使流体尽量维持在一定的速度范围内，避免湍流的产生；3. 调整流速范围，根据流量测量的精度要求，选择合适的流速范围；4. 在应用过程中，定期清洗流道和流体中的杂质，减小湍流的影响。
四、气液两相流影响问题智能旋进旋涡流量计在气液两相流条件下，会受到气泡或气体被悬浮物的影响，从而导致测量不准确。
涡街流量计常见故障及分析
加长直管段或加装流动调整器
流体未充满管道
更换装流量传感器地点和方式
发生体有缠绕物
消除缠绕物
存在气穴现象
降低流速，增加管内压力
4
测量误差大
直管段长度不足
加长直管段或加装流动调整器
模拟转换电路零漂或满量程调整不对
校正零点和量程刻度
供电电压变化过大
检查电源
仪表超过检定周期
及时送检
传感器与配管内径差异较大
加强屏蔽ቤተ መጻሕፍቲ ባይዱ接地
传感器被沾污或受潮，灵敏
度降低
清洗或更换传感器，提高增加器增益
传感器灵敏度过高
降低增益，提高触发电平
传感器受损或引线接触不良
检查传感器及引线
出现两相流或脉动流
加强工艺流程管理，消除两相流或脉动
流现象
管道振动的影响
采取减振措施
工艺流程不稳定
调整安装位置
传感器安装不同心或密封垫凸入管内
检查安装情况，改正密封垫内径
2
通电通流后无输出信号
电源出故障
检查电源与接地
输入信号线断线
检查信号线与接线端子
放大器某级有故障
检测工作点，检查元器件
检测原件损坏
检查传感元件及引线
无流量或流量过小
检查阀门，增大流量或缩小管径
管道堵塞或传感器被卡死
检查清理管道，清洗传感器
旋涡发生体结垢
清洗旋涡发生体
3
输出信号不规则不稳定
有较强电干扰信号
旋涡变送器无输出
检修或更换变送单元
涡街流量计常见故障及分析
序号
故障现象
故障原因
处理方法
1
通电后无流量时有输出信号
浅析智能旋进漩涡流量计计量误差分析
浅析智能旋进漩涡流量计计量误差分析1 流量监测的重要意义21世纪以来，随着科技的发展和进步，人们进入了信息时代，信息是物体和信息现象实体的反映，信息是通过一定的形式信号让人们了解研究物体的信息，人们要了解研究物体的现象，把信息和信号检测出来，而后进行各种处理和信息分析，从而达到了解被检测物体表面特征的一些数据。
流量测量是自控参数测量中的一类过程参数的测量，它是近几年来，企业为了节能、综合控制和智能管理的标志。
2 旋进旋涡流量计的研究旋进漩涡流量计发展了将近三十年，但是就目前来讲，对这种计量仪器研究的文献比较少。
一方面是生产公司对这种计量类的设备资料保密，另一方面是这种流量计量设备比较特殊。
最早出现流量计量文章的是1991年HeinRichs的《作用了差分传感器提高旋进漩涡流量计量提高量程下限的实验研究》，在这些发表的文献中对流量计的损失简单的做了叙述为相对控板型等流量计的压力损失小，相对应其他的计量压力损失大，从上述的工作报告中可以看出无论从仪表特征，还是二次仪表的开发，还是流体力学的特性出发对流量计的研究是非常不够的，流量计量还有很多工作需要进行研究和完善。
3 旋进漩涡的计量工作原理智能旋进漩涡流量计属于速度测量仪表，进入流量计的流体是通过漩涡发生器产生漩涡，在文丘管中旋进，进而达到收缩断突然节流的目的，当漩涡流进入扩散段后，在受到回流作用的强迫下，进入流量计流体阶段，当漩涡流进入扩散段后，在受到回流的作用，迫使进入第二次旋转，漩涡流的频率与介质成正比的线性关系，由压力传感器检测，检测的信号经过处理可以转化成流量信号。
（1）旋进漩涡流量计量的特性。
维持传感器内无机械可动部件，耐腐蚀性好，长期工作故障少维持量小。
（2）工艺安装条件不苛刻，仪表上、下游直管断比较短。
（3）漩涡流的进动频率与介质流速成正比，线性度良好，因此测量的精度比较高，量程比较宽。
（4）体积小、重量轻，离线标定较为方便。
（5）测量信号既可以显示，也可以按需要传。
涡街流量计常见故障总结
涡街流量计常见故障总结涡街流量计作为流量测量领域中常用的一种测量仪器，其具有高精度、可靠性好等优点，广泛应用于化工、石油、食品等领域。
但是在使用过程中，涡街流量计也会出现一些常见的故障，这些故障对测量的准确性和稳定性产生了影响，因此需要及时发现并解决。
本文将总结涡街流量计常见的故障，帮助读者了解并维护涡街流量计。
一、低流量测量不准低流量测量不准是涡街流量计常见的故障之一，原因可能是传感器内部腐蚀、磨损、损伤或错误的移位等。
解决方法如下：1.检查传感器内部是否有乱子和沉积物，及时清洗，并耐心等待16小时左右的静止时间使传感器水平放置。
2.确定该涡街流量计具有正确尺寸并且正确安装。
3.检查管道是否正确安装和设计，包括流量计和管道之间的阻力和蒸汽锁的影响。
二、流量计故障无法测量涡街流量计若出现该故障，则可能是继电器电路确实电源、控制器故障、传感器检测信号不稳定等问题所致。
解决方法如下：1.确认有足够的电源，并检查传感器和放大器电线和信号电线是否接触良好。
2.调整涡街传感器和转速模拟器，使其达到指定范围内的电压和频率值。
3.检查控制器是否正确配置，包括开关，模块和接线端口。
三、涡街流量计输出不稳定涡街流量计输出不稳定可使用以下方法进行解决：1.检查传感器是否正确接地，以及地线是否损坏。
确保传感器和接地电线之间的电阻不要太大。
2.检查传感器电线和信号电线是否损坏，是否连接不良。
3.确认同其他流量计相比，磁通值是否没有变化。
如果有变化，则需要调整环境噪音水平。
四、电源故障涡街流量计电源由交流电源提供。
如果交流电源出现故障，会影响涡街流量计的正常使用，需要及时处理。
1.检查交流电源，确保电压在正常范围内。
2.更换电源。
根据需要，安装一个备用替换电源。
总结：涡街流量计故障调试复杂，建议使用者在出现故障时及时联系专业人员修复，避免自行拆卸导致更为严重的后果。
在使用涡街流量计时，需要按照使用说明书规范操作，避免造成不必要的损失。
天然气管道流量计的常见故障和处理方法 流量计技术指标
天然气管道流量计的常见故障和处理方法流量计技术指标一、天然气旋进旋涡流量计表头显示瞬时流量、压力正常，温度显示与工作现场温度不符1.温度示值为“—75C”或超过“100℃”。
温度传感器损坏。
可更换传感器。
2.温度示值超过或低于现场实际温度，更换传感器后，仍为该现象。
温压电路损坏。
可更换温压电路。
二、旋进旋涡流量计表头无显示1.流量计无24V电源或电池供电。
对流量计进行24V供电或更换流量计电池。
2.流量计液晶板损坏。
更换流量计液晶板。
3.流量计主板损坏。
更换流量计主板。
4.电源接线有误或断线。
查找并重新接线。
三、旋进旋涡流量计表头温度、瞬时流量有显示，压力与实际工作压力指示不符1.若压力示值为“80”或流量计“压力上限”（上限在流量计选型参考表内可查到）。
一是外接一新压力传感器，看表头是否显示当地大气压，若显示当地大气压，则原传感器损坏。
可更换压力传感器。
二是外接一半新压力传感器，若表头显示仍为“80”，则证明流量计主板坏。
可更换流量计主板。
2.压力示值基本为确定值（现场工作压力变化较大，流量计表头显示压力无变化或变化较小）。
一是压力传感器取压孔堵塞。
可清理取压孔。
二是压力传感器线性校准曲线变坏。
可更换或重新标定压力传感器。
四、旋进旋涡流量计表头显示温度、压力正常，无瞬时流量显示1.流量计选型过大，选型过大会造成流量计无流量显示。
一是调低流量计下限截止频率（这样流量计可以使用，但会造成流量计精度降低）。
二是更换小规格流量计。
2.前置放大器无电流输入。
流量计无电源供电，进行流量计24V外部电源或电池供电。
3.前置放大器无频率输出。
可更换前置放大器。
4.主旋进旋涡流量计板损坏。
可更换流量计主板。
电磁流量计的优点电磁流量计是一种常用的流量测量仪器，可以依据导电流体通过外加磁场时感生的电动势来测量导电流体流量，被广泛用于多个领域中。
电磁流量计的优点：1.电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻拦流体流动的节流部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋进漩涡流量计的常见故障
旋进漩涡流量计的测量原理。
旋进漩涡流量计的整体构成如图1所示，其构成相对简单，测量原理如下：在实际的生产过程中，由于在流量计入口处会存在漩涡发生器，气体在流经此部位时，会伴随着较为剧烈的漩涡流，当漩涡形成以后，气体所流经区段的漩涡会在漩涡流的驱使下加快漩涡速度，当达到漩涡的扩散状态时，漩涡的速度最快，在这种情况下，压力将大大提升，出现严重的回流现象，而此回流现象会驱动漩涡流中心方向的变动，使得其改变原有的方向，产生与扩散段相类似的陀螺运动。
经由检测元件对电晶体进行施压，能够准确测得气体振动频率，而该频率是与流速呈正向变化的，传感器电路会将所获得的频率转变为电信号，而此信号在表头内放大整形与转换以后，会形成脉冲信号，在旋进涡流流量计仪表中加以显示与传输。
旋进漩涡流量计的常见故障有以下几点。
1、机械干扰
在旋进漩涡流量计的运行过程中，机械干扰的存在会影响计量结果的准确性，在实际的计量过程中，如果旋进漩涡流量计的使用过程中受到了剧烈的机械振动或者冲击，其内部的电气元件会出现受到影响，出现严重的振动与变形情况。
在一些油田工程中，应用旋进漩涡流量计时，这种仪表多是安装在室内的，这种使用环境使得其在具体的应用过程中，机械干扰的情况难以避免，甚至有时还存在着声波干扰、地面振动干扰等现象，这一系列的干扰都将会影响计量结果的准确
性。
2、紫外线的伤害
由于旋进漩涡流量计多处于室外露天环境下，这种运行与使用环境就导致在实际的应用过程中，极易受到外部环境因素的影响，仪表的屏幕显示难以正常进行，常常存在读数不清晰、显示不全的问题。
3、感应探头易损坏
旋进漩涡流量计的使用过程中，感应探头是其中的主要元件，在实际的使用过程中，在一定的条件下，受到各种内外部因素的干扰，常常会出现感应探头损坏的情况，比如，在大井节流器失效、开镜过程中气流量中杂质含量较高的情况下，探头极易被损坏，引发计量异常。
