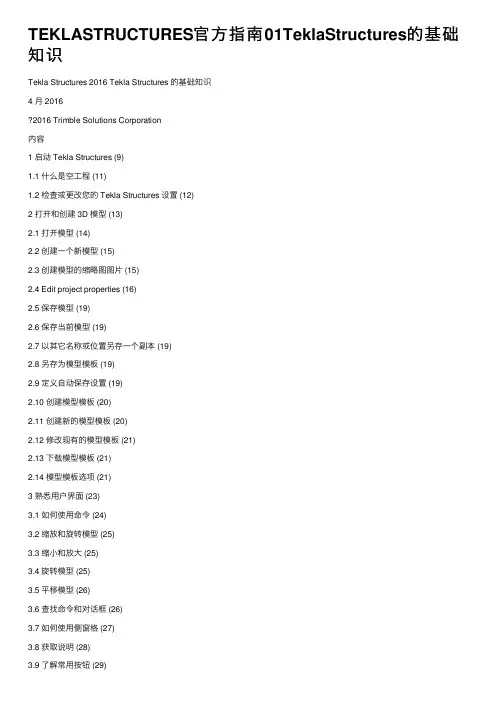

TEKLASTRUCTURES官方指南01TeklaStructures的基础知识
TEKLASTRUCTURES官⽅指南01TeklaStructures的基础知识Tekla Structures 2016 Tekla Structures 的基础知识4 ⽉ 20162016 Trimble Solutions Corporation内容1 启动 Tekla Structures (9)1.1 什么是空⼯程 (11)1.2 检查或更改您的 Tekla Structures 设置 (12)2 打开和创建 3D 模型 (13)2.1 打开模型 (14)2.2 创建⼀个新模型 (15)2.3 创建模型的缩略图图⽚ (15)2.4 Edit project properties (16)2.5 保存模型 (19)2.6 保存当前模型 (19)2.7 以其它名称或位置另存⼀个副本 (19)2.8 另存为模型模板 (19)2.9 定义⾃动保存设置 (19)2.10 创建模型模板 (20)2.11 创建新的模型模板 (20)2.12 修改现有的模型模板 (21)2.13 下载模型模板 (21)2.14 模型模板选项 (21)3 熟悉⽤户界⾯ (23)3.1 如何使⽤命令 (24)3.2 缩放和旋转模型 (25)3.3 缩⼩和放⼤ (25)3.4 旋转模型 (25)3.5 平移模型 (26)3.6 查找命令和对话框 (26)3.7 如何使⽤侧窗格 (27)3.8 获取说明 (28)3.9 了解常⽤按钮 (29)3.10 更改功能区的外观 (30) 3.11 改变语⾔ (31)3.12 ⾃定义快捷键 (32)3.13 默认快捷键 (32)3.14 常⽤命令 (33)23.15 渲染选项 (33)3.16 选择对象 (33)3.17 捕捉 (34)3.18 复制和移动对象 (34) 3.19 查看模型 (35)3.20 检查模型 (35)3.21 图纸 (36)4 设置⼯作区 (37)4.1 更改单位和精度 (37)4.2 创建⽹格和轴线 (38)创建⽹格 (39)修改⽹格 (40)删除⽹格 (40)更改⽹格颜⾊ (40)添加单条轴线 (41)在现有轴线之间添加轴线 (41)在两点之间添加⼀条轴线 (41)修改单条轴线 (42)修改轴线属性 (42)移动轴线 (42)伸长、收缩或倾斜轴线 (42)更改轴线标签 (43)关闭轴线伸长 (43)删除单条轴线 (43)使⽤直接修改删除轴线 (43)删除轴线(替代⽅法) (43) 4.3 创建模型视图 (44)移动视图平⾯ (45)创建视图 (45)创建模型基本视图 (46)使⽤两点创建视图 (46)使⽤三点创建视图 (46)创建⼯作平⾯视图 (46)⽣成⽹格视图 (47)创建零件平⾯视图 (49)创建零件的 3D 视图 (49)创建默认零件视图 (50)创建零件的⽆变形视图 (50)创建组件的 3D 视图 (50)创建默认组件视图 (50)创建表⾯视图 (51)沿所选边缘创建表⾯视图 (52)打开视图 (54)保存视图 (54)修改视图 (54)删除视图 (55)在视图之间切换 (55)在打开的视图之间切换 (55)在 3D 视图和平⾯视图之间切换 (56)更新和刷新视图 (56)3更改背景⾊ (56)4.4 定义⼯作区 (57)4.5 将⼯作区域调整到整个模型 (58) 4.6 适合选定零件的⼯作区域 (58)4.7 ⽤ 2 点设置⼯作区域 (59)4.8 隐藏⼯作区框 (59)4.9 坐标系统 (59)显⽰或隐藏⼯作平⾯⽹格 (60)平移⼯作平⾯ (61)设置⼯作平⾯到任意零件平⾯ (61)将⼯作平⾯设置为平⾏于 xyz 平⾯ (61)使⽤⼀点设置⼯作平⾯ (62)使⽤两点设置⼯作平⾯ (62)使⽤三点设置⼯作平⾯ (62)将⼯作平⾯设置为平⾏于视图平⾯ (63)恢复默认⼯作平⾯ (63)更改⼯作平⾯⽹格的颜⾊ (63)5 创建并修改对象 (65)5.1 使⽤上下⽂⼯具栏更改属性 (66)5.2 如何使⽤上下⽂⼯具栏 (66)5.3 显⽰或隐藏上下⽂⼯具栏 (66)5.4 定义上下⽂⼯具栏的位置 (66)5.5 固定上下⽂⼯具栏 (67)5.6 使上下⽂⼯具栏最⼩化 (67)5.7 ⾃定义上下⽂⼯具栏 (67)5.8 创建上下⽂⼯具栏的⽤户配置⽂件 (68)5.9 选择开关 (68)5.10 使⽤直接修改移动对象或调整对象形状 (71) 5.11 如何使⽤直接修改 (71)5.12 直接修改控柄 (71)5.13 直接修改尺⼨ (72)5.14 保存并加载对话框属性 (73)6 捕捉到点或线 (75)6.1 捕捉开关和符号 (75)6.2 捕捉区域、深度和优先级 (77)6.3 使⽤坐标捕捉到点 (77)6.4 输⼊数字位置 (78)6.5 适⽤于坐标的选项 (78)6.6 更改捕捉模式 (79)6.7 使⽤捕捉⽹格对齐对象 (79)6.8 在模型中定义捕捉⽹格 (79)6.9 在图纸中定义捕捉⽹格 (80)46.10 覆盖当前的捕捉开关 (80)6.11 ⽰例:在指定距离上放置图纸对象 (81)6.12 ⽰例:向着捕捉点沿线进⾏跟踪 (83)7 捕捉到线 (85)8 捕捉到延长线 (86)9 捕捉到正交点 (88)10 相对于先前选取的点捕捉 (89)11 创建临时参考点 (90)12 锁定 X、Y 或 Z 坐标 (91)13 选择⽬标 (92)13.1 选择构件和浇筑体 (92)13.2 选择嵌套对象 (92)13.3 选择参考模型、参考模型对象和构件 (93) 13.4 选择整个参考模型 (93)13.5 选择参考模型对象 (93)13.6 选择参考模型构件 (94)13.7 如果⽆法选择对象 (94)14 选择单个对象 (95)15 选择多个对象 (96)16 选择所有对象 (97)17 选择控柄 (98)18 修改选择 (99)19 复制和移动对象 (100)19.1 复制对象 (101)使⽤线性列阵⼯具复制对象 (101)如何使⽤线性阵列⼯具 (101)如何定义设置 (102)使⽤径向阵列⼯具复制对象 (103)如何使⽤径向阵列⼯具 (103)如何定义设置 (104)使⽤对象排列 (29) 组件复制对象 (105)19.2 通过选取两个点复制 (106)19.3 线性复制 (108)519.4 通过指定到原点的距离复制 (108)19.5 使⽤拖放复制 (109)19.6 复制对象到另⼀个对象 (109)19.7 将所有内容复制到另⼀个对象 (109) 19.8 复制到另⼀个平⾯ (110)19.9 从另⼀个模型中复制 (110)19.10 移动对象 (111)19.11 通过选取两个点移动 (111)19.12 线性移动 (112)19.13 通过指定到原点的距离移动 (112) 19.14 使⽤拖放移动 (113)19.15 移动到另⼀个平⾯ (113)19.16 移动对象到另⼀个对象 (113)19.17 旋转对象 (114)19.18 围绕直线旋转 (114)19.19 绕 z 轴旋转 (115)19.20 旋转图纸对象 (117)19.21 镜像对象 (118)19.22 镜像模型对象 (118)19.23 镜像图纸对象 (118)20 过滤对象 (120)20.1 使⽤现有过滤 (120)20.2 如何使⽤视图过滤 (120)20.3 如何使⽤选择过滤 (120)20.4 创建新过滤 (121)20.5 创建视图过滤 (121)20.6 创建选择过滤 (122)20.7 创建图纸过滤 (122)20.8 创建图纸视图过滤 (123)20.9 可能的过滤值 (124)20.10 过滤的⽰例 (125)20.11 过滤梁和柱 (125)20.12 过滤特定状态的零件 (125)20.13 过滤出使⽤特定截⾯型材的零件 (126) 20.14 过滤构件和浇筑体 (126)20.15 过滤⼦构件 (127)20.16 过滤掉参考模型 (127)20.17 过滤参考模型对象属性 (128)20.18 将过滤复制到另⼀个模型 (128)20.19 删除过滤 (129)621 屏幕截图 (130)22 对模型截屏 (131)23 对图纸截屏 (132)24 ⽤位图格式保存截屏 (133)25 基本任务提⽰ (134)25.1 打开或关闭悬停⾼亮显⽰ (135)25.2 从模型中选择值 (135)25.3 中断对象的选择 (136)25.4 右击选择 (136)25.5 ⾼效地复制和移动 (137)25.6 同时更改多个零件中的某个属性 (137)25.7 如何恢复缺少的⼯具栏 (137)25.8 显⽰或隐藏“不再显⽰此信息” (138)25.9 通配符 (138)26 免责声明 (139)781启动 Tekla Structures当您启动 Tekla Structures 时,将会要求您选择 Tekla Structures 设置。
TeklaStructures140教程
1.S.1 打开程序界面首先需要打开TEKLA软件界面,开始 | 所有程序 | Tekla Structures 14.0,[denglujiemian001]点击Tekla Structures 14.0 China,如所做工程需要使用,仅仅是为了工作环境进行区分,会有库文件等设置上的区别。
弹出Tekla Structures 登录对话框,[denglujiemian002]需要选择指定一个登录的操作模式,如果主要的工作是进行钢结构深化设计,则在下拉框里选择钢结构深化。
[denglujiemian003]打开了软件界面应该如图所示:[denglujiemian004]打开之后许多菜单命令和工具栏图标均为灰色,点击无反应,这是因为还没有建立一个模型,无法激活使用。
下面通过新建一个模型来开始调用和配置的软件操作界面,可以通过以下3种方式进行新建一个模型:1:点击菜单上的文件 | 新建…弹出新建对话框。
[xingjian001]2:单击工具栏的新建图标弹出新建对话框。
[xingjian002]3:直接使用快捷键 Ctrl+N弹出新建对话框。
弹出对话框如图所示。
[xingjian003]保存在:是指所新建的模型放置路径,默认情况下存放在TEKLA安装路径的TeklaStructuresModels文件夹下;在模型名称处输入工程名字,在这里输入“MenGang”,当然也可以输入汉字,例如:门刚。
模型模板默认为[None],实际上对于我们初次使用Tekla,我们并不需要使用模型模板;如果。
模型类型里需要指定是单用户或多用户,一般来说,如果一个项目工作量很小,在一个时间段里只需要一个人进行单独操作,那么选择单用户进入,如果选择多用户,请输入服务器名称,此时需输入打开SEVER的机器的IP号,例如:192.168.0.108。
更多关于多用户的相关知识将在以后说明补充。
点击确认按纽后打开的界面应该如图所示。
[moxing001]这时可以看见菜单命令和工具栏图标均不再是灰色了,说明已经被激活可供调用了。
更改Tekla 中的线框模式
智诚工作室
更改Tekla中的线框模式
①、19.0及以下版本的Tekla修改线框模式只需要更改下面高级选项(CTRL+E)的内容即可:
XS_ENABLE_WIRE_FRAME=TRUE
用智慧赚取未来智诚工作室QQ交流群:331521491用诚信赢得信赖
智诚工作室
用智慧赚取未来智诚工作室QQ 交流群:331521491用诚信赢得信赖
②、20.0及以上版本的Tekla 修改线框模式按照以下方式修改内容即可:
set XS_ENABLE_WIRE_FRAME=TRUE
set XS_FIX_FRAME_OF_FIXED_MODELVIEW=TRUE
将以上两句话复制到模型文件夹下的option.ini 文件下(此文件用记事本打开,但此方法只适用于一个模型并不
是所有模型):
智诚工作室
用智慧赚取未来智诚工作室QQ 交流群:331521491用诚信赢得信赖将以上两句话复制到模型文件夹下的option.ini
文件下(此文件用记事本打开,但此方法只适用于所有模型):
望大家多多沟通交流,共同进步!。
tekla的使用技巧
tekla的使用技巧Tekla Structures是一款功能强大的建筑设计和结构模型软件,拥有丰富的工具和功能,让用户能够更加高效精确地进行建筑设计和结构模型的创建。
以下是一些Tekla使用技巧,帮助用户更好地利用软件的功能。
1. 快捷键:掌握Tekla的常用快捷键可以大大提高工作效率。
例如,使用“W”键进行缩放、使用“F3”键切换视图、使用“Ctrl+C”和“Ctrl+V”进行复制和粘贴等。
2. 定制工具栏:根据个人工作习惯,可以将常用的功能按钮添加到工具栏中,方便快速访问。
点击“工具”选项卡,选择“自定义工具栏”进行定制。
3. 使用网格:在进行模型设计时,可以使用网格系统辅助定位和布局。
点击“建模选项”中的“网格”功能,可以设置网格的间距和颜色。
4. 使用构件构造:Tekla提供了不同类型的构件,如梁、柱、板等。
使用“构件构造”功能可以根据设计需求,选择相应的构件进行建模。
点击“建模选项”中的“构件构造”功能,可以自定义构件的参数。
5. 使用属性调整:在进行构件建模后,可以使用“属性调整”功能对构件的尺寸、材料等属性进行调整。
点击“属性调整”按钮,选择要调整的构件,在弹出的对话框中进行相应的调整。
6. 使用标注和标签:在模型设计过程中,可以使用标注和标签进行相关注释和说明。
点击“注释”选项卡中的“标注”功能,选择要标注的构件或位置,即可添加标注。
点击“注释”选项卡中的“标签”功能,选择要添加标签的构件,即可添加标签。
7. 使用模型浏览器:模型浏览器是Tekla的一个重要功能,可以方便地查看和管理模型中的构件。
点击“视图”选项卡中的“模型浏览器”按钮,可以打开模型浏览器窗口,在其中对模型进行筛选、分组和查找等操作。
8. 使用碰撞检测:Tekla提供了碰撞检测功能,可以检测出模型中存在的碰撞问题。
点击“检测”选项卡中的“碰撞检测”按钮,即可进行碰撞检测。
在结果中,碰撞的构件会以不同颜色进行标注,方便用户及时发现和解决问题。
tekla图纸操作
精心整理XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置:软件系统默认的图纸背景颜色是白色,如果要把图纸背景颜色改为黑色,可对系统文件中(系统文件和系统文件夹是指TeklaStructures文件夹“2、3、”,4、(””5、.tpl”、、“抗6、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。
7、启动XSTEEL程序,点击工具栏里的绘图按钮,打开绘图页面。
8、二、1、用。
打开比例栏,把自动设置比例改为否2、打开属性栏,比例这一项按出图要求填写,邻近部件的延伸视图是指需要显示相邻部件的范围,坐标系这一项,柱图填模型,梁图填局部。
3、4、打开标签栏,把高度改为4.5、打开下拉菜单属性中构件图纸,点击尺寸这一项,通用性一栏的角度和精度按下图修改。
打开外观一览,文本高度改为3。
6、打开下拉菜单属性中构件图纸,点击尺寸标注这一项,打开零件尺寸这一栏,把主部件形状改为关闭。
打开位置尺寸栏,把定位改为主部件,次部件改为无。
7、打开下拉菜单属性中构件图纸,点击切割符号这一项,符号高度、颜色、箭头的高度颜色按下图修改。
8、9、10、11、12、13、14、在出柱图时读取该定义好的属性,方便出图。
15、在模型中选中需要出图的柱构件,生成图纸,打开图纸列表,打开相应的柱图纸,双击图画,打开构件图属性对话框,读取设置好的柱属性,同时在第一行标题栏里填写图号,点击修改,确认。
16、应用软件提供的标注、焊缝标识、标高、符号插入等工具条对图纸进行补充、调整、增加相应的剖面图和零件图,关闭一些不需要的零件标识,打开遗漏的零件标志,核对材料表的零件数量是否和图中的零件图数量相一致,如果不一致,手工生成缺少的零件图。
手动调整图块的布置。
在符号文件里插入需要的节点。
全部调整完,达到出图要求后,关闭图纸,点保存并冻结。
三、1、2、打开属性栏,把坐标系改为局部。
比例按图纸要求设置。
3、打开下拉菜单属性中构件图纸,点击尺寸标注这一项,打开尺寸位置栏,把次部件改为由螺栓。
Tekla Structures介绍
注:扶手的创建也由软件自
带命令生成,需要根据具体要求
进行细节调整;细节调整部分,
放到第六节节点中介绍。
扶手的类型及创建结果
六、节点介绍
Xsteel软件自带的节点库十分丰富, 能满足一般的结构需求。通过节点目录 (Ctrl+F)命令可打开软件自带节点库。 如右图所示,包含了钢结构和土建结构 的所有节点,钢结构常用为梁梁节点、 梁柱节点、拼接节点、支柱节点、支撑 节点和楼梯扶手。
零件的图纸及零件图属性
构件图出图(构件图的出图设置同零件图)
Xsteel中Alt+零件,可选中构件, 并查看构件是否正确。如上图所示,梁 为主零件,节点端板为次零件,两者构 成构件。
所创建的构件图,里边包含了构件的位置,构件材 料表,及轴线位置等信息,一般不出这几个信息(需要 设置图纸出图模板)。
注:当前工作面上会显示两个红色 坐标箭头,X和Y,如右图零点位置的红 色坐标。
创建轴线
平行于X、Y、Z平 面创建工作平面。 其中平面可选择 XY、XZ、YZ平面, 深度可根据项目 实际情况而定。
1点设置工作平 面,1点为原点, X、Y方向同原 来的方向。
2点设置工作平面, 1点为原点,另外一 点为X方向,Y方向 垂直于X方向。
S86扶手的细节设置和材料设置
扶手示例
1024节点和S86节点创建的楼梯扶手和横梁扶手Fra bibliotek 七、图纸生成
编号是生产输出(例如图纸、报告和 NC 文件)的关键。在输出模型时也需要编号。 零件编号在构造的制造、运输和安装阶段至 关重要。
Tekla Structures 会为模型中的每个零件和 构件/浇筑体分配一个标记。标记包括零件或 构件前缀、位置编号和其它元素,例如截面 或材料等级。它对于识别带有编号的零件, 以了解哪些零件相似以及哪些零件不同很有 用处。编号序列中的相同零件具有相同的编 号,因而制定生产计划更加容易。
Tekla Structures 系统 i教程
Tekla Structures 2016i Tekla Structures 系统9 月 2016©2016 Trimble Solutions Corporation内容1 Tekla Structures 中的文件和文件夹 (5)1.1 初始化文件(.ini 文件) (6)典型初始化文件(.ini 文件)及其读取次序 (6)全局默认环境设置 - env_global_default.ini (10)局部环境设置 - env_<environment>.ini (10)角色设置 - role_<role>.ini (10)要向 user.ini 文件添加高级选项 (11)利用自定义初始化创建启动快捷方式 (12)包括在自定义初始化文件中的初始化文件 (13)1.2 文件存储选项和高级选项 (14)选项对话框中的设置 (15)碰撞校核设置 (16)组件设置 (17)图纸尺寸设置 (18)图纸对象设置 (20)常规设置 (21)加载建模设置 (21)鼠标设定 (22)编号设置 (22)方向标记设置 (22)单位和精度设置 (23)由高级选项定义的设置 (30)在高级选项对话框中更改高级选项值。
(31)1.3 输入文件(.inp 文件) (32)objects.inp 文件中的用户定义属性 (UDA) (33)在模型中更新用户定义属性 (UDA) 的定义 (33)环境数据库文件 (34)objects.inp 文件的属性 (34)示例:创建和更新用户定义属性 (UDA) (36)在图纸和报告中将板显示为扁钢 (40)使用 Fltprops.inp 文件定义扁钢尺寸 (41)定义展开参数 (42)1.4 数据文件(.dat 文件) (43)1.5 消息文件 (44)自定义消息文件 (44)1.6 标准文件 (45)1.7 属性文件 (46)1.8 目录文件 (47)1.9 字体文件 (48)1.10 符号文件 (49)1.11 与模板、报告和图纸有关的文件 (49)1.12 图片文件 (50)21.13 日志文件 (50)查看日志文件 (52)查看日志文件中列出的零件 (52)Numbering.history 日志文件 (53)numbering.history 日志文件中的编号序列 (54)1.14 模型文件夹文件和文件扩展名 (56)1.15 检查和更改 Tekla Structures 文件和文件夹位置(目录浏览器) (71)1.16 文件夹搜索顺序 (73)1.17 工程和公司文件夹 (75)1.18 隐藏文件夹中某些文件的位置 (76)2 模型转储 (78)2.1 创建模型转储 (78)2.2 将模型转储读取到新模型 (79)3 Tekla Open API (81)4 联系 Tekla 支持 (82)5 加入或者放弃自动用户反馈计划 (85)6 免责声明 (86)341Tekla Structures 中的文件和文件夹有时您需要知道 Tekla Structures 在何处存储信息、Tekla Structures 包含的文件类型、文件所在的位置以及应如何使用文件。
Tekla钢结构BIM软件教程模块3-Tekla建模(基础操作)
报告模板里英文的含义
assembly_bolt_list_1:螺栓清单 assembly_list_C:构件清单(GZ、GL等) assembly_part_list_C:构件连件清单
(GZ上的零件等) bolt_list_C:螺栓清单(用了多少个螺栓) material_list_C:材料清单(预算用,如
Tekla Structures (Xsteel) 钢结构深化设计软件操作
黄冈科技职业学院建筑工程学院
模块三 Tekla Structures17.0建模
本模块主要介绍以下几个方面的内容:
掌握Tekla Structures软件的启动、常用工 具栏的作用、 建模(轴线设置、生成轴视图、 生成Report )
工程用槽20a多少……)
5、快捷键(自学)
作业
重画课堂所讲双跨门式刚架钢柱,并保存 。
二、常用基本工具栏简介
新建model
打开现有model
在两个选取点之间创建一个梁(Beam Girder Brace )
保存当前model
在选取位置创建一个柱(Column Post)
用三点定义的半径创建梁
创建由直线段和曲线段构成的梁
在选取位置创建一个与工作平面正交的梁
在两个选取的点之间创建一个双部件。双部件由两个梁构
3). 输入模型名称。 4). 在模型类型列表框中,选择单用户或多用户。 5). 如果选择多用户,请输入服务器名称,或者从服务器名
称列表框中选择最 近使用的服务器。另请参见多用户系统概述。 6). 单击确定创建新模型。其他图标将被激活,模型的名称
显示在 Tekla Structures 窗口的标题栏中。 每一个模型都必须有唯一名称。Tekla Structures 不允 许模型名称重复。
tekla建模前高级选项设置
tekla建模前高级选项设置本设置在 19.0 版本测试,其他版本参照本设置高级选项路径:在菜单栏【工具】——【选项】——【高级选项】中设置1、渲染视图下模型背景颜色调成黑色把【模型视图】中:XS_BACKGROUND_COLOR1 设置为 0.0. 0.0. 0.0XS_BACKGROUND_COLOR2 设置为 0.0. 0.0. 0.0XS_BACKGROUND_COLOR3 设置为 0.0. 0.0. 0.0XS_BACKGROUND_COLOR4 设置为 0.0. 0.0. 0.02、模型中字体设置为 romsim(便于打印出图字体转换)把【模型视图】中:XS_DEFAULT_FONT 设置为romsim(注意小写)3、切割面设置成与零部件相同颜色把【模型视图】中:XS_DRAW_CUT_FACES_WITH_RED_COLOR 设置为 FALSE4、在窗口中建模时调出线框模式把【模型视图】中:XS_ENABLE_WIRE_FRAME 设置为 TRUE5、定义渲染模式下轴线为灰白色把【模型视图】中:XS_GRID_COLOR 设置为 1.0 0.98 0.986、隐藏模型视图中的工作区框框(用于截图使用)把【模型视图】中:XS _HIDE_WORKAREA 设置为 TRUE7、定义渲染模式下测量尺寸线的颜色调整为灰白色把【模型视图】中:XS_VIEW_DIM_LINE_COLOR 设置为1.0 0.98 0.988、渲染模式下测量尺寸文字标注的颜色调整为灰白色把【模型视图】中:XS_VIEW_DIM_TEXT_COLOR 设置为1.0 0.98 0.989、定义在使用表示选项快速时渲染视图中的螺栓颜色为灰白色把【模型视图】中:XS_VIEW_FAST_BOLT_COLOR 设置为1.0 0.98 0.9810、定义视图的默认高度。
以像素为单位输入值。
查电脑的显卡设置(1920*1080)把【模型视图】中:XS_VIEW_HEIGHT 设置为 108011、定义视图的默认宽度。
teklastructures模板编辑器
Lesson 2 - Train 2教程模板编辑器Tekla Structures2007-4-16Copyright © 2007 Tekla Corporation1 模板编辑器 (3)从头开始创建新的模板 (3)定义模板属性 (4)插入模板成分和对象 (5)排序 (15)编辑成分属性 (17)规则 (17)高度 (20)将旧格式模板转换为新的格式 (20)转换模板 (20)编辑模板成分 (22)编辑模板对象 (23)转换模板 (26)将AutoCAD或MicroStation文件转换成模板 (28)插入AutoCAD文件并编辑其内容 (29)将一个模板分割成两个独立的模板 (32)1 模板编辑器在这课里你将学会如何用模板编辑器工作。
你可以从头开始创建一个新的文本模板,也可以通过转换旧格式模板或AutoCAD图形来新建另外两个图形模板。
什么是模板模板是Tekla Structures中对窗体及表格的描述,模板可以是图纸中的表格、文本块、图签,或是报告中的文本。
在模板的使用中,TeklaStructures会填充模板的内容。
模板是由模板编辑器进行创建和编辑的,模板编辑器是Tekla Structures中一个独立的应用程序。
从头开始创建新的模板运行模板编辑器在Tekla Structures中,我们可以点击建模或绘图程序中下拉菜单“工具”→“模板…”或者直接点击“运行模板”的图标创建新的模板1、首先,我们将新建一个用于生成报告的文本模板,它可以被用来创建一个构件中各零件的螺栓、垫片及螺母的清单。
我们可以通过多种途径创建一个新模板,点击“新建”图标或从下拉菜单“文件”中选择“新建”或直接按住“Ctrl+N”2、将模板类型设置成“文本模板”3、按下“确定”,一个新的模板便创建好了。
定义模板属性我们可以通过模板属性来定义输出的尺寸、页边距以及行列的用法。
1、双击模板窗口的空白处,弹出“模板页面属性”对话框2、设置宽度为80个字符,高度为40个字符。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Tekla Structures 线框模式调用方法
以下内容只代表个人观点,如采用本方法造成其它影响,本人概不负责;
在使用Tekla Structures进行深化工作时,很多人都习惯使用“线框模式”进行操作;但在新的Tekla Structures版本中,“视图属性”中却把“线框模式”这工项给取消掉了,大家为了找回“线框模式”可是费尽了心思,我也在网上找了好多的资料,并亲身一一进行了实践,方法的效果我也就不一一示范了;
下面我把自己发现的一种方法,详尽的介绍给需要“线框模式”这一项功能的你,请耐心的查看及对应的操作;
一、新建模型使用“线框模式”
1、打开“Tekla Structures.exe”文件所在的文件夹;
2、找到“options_role_model.lst”文件,以记事本的方式打开;
3、将“XS_ENABLE_WIRE_FRAME=TRUE”写入到文档中,保存;
4、打开“Tekla Structures”软件,新建模型;
5、选择“线框表示”,“修改”;要重新打开视图才能看到模型的线框效果;
二、旧模型使用“线框模式”
1、旧模型的“视图属性”;
2、打开模型的模型文件夹,找到“options.ini”配置文件,以记事本格式打开,将“XS_ENABLE_WIRE_FRAME=TRUE”写入到文档中,保存;
3、重新打开软件,打开模型,调取“视图属性”
注:以上操作是以Tekla Structures 2016版本进行操作的,但是我安装2016i版本进行这些操作就不行了。
下面附上网上其他人的方法,供大家参考:
1、Tekla(xsteel)20.0以上高版本开启线框模式方法
石头哥网站上提供的方法:/394.html网站中配有操作视频将此设置写入系统配置文件内即可
set XS_ENABLE_WIRE_FRAME=TRUE
set XS_FIX_FRAME_OF_FIXED_MODELVIEW=TRUE
2、修改配置文件方法
set XS_ENABLE_WIRE_FRAME=TRUE 如:我的2016版本的截图
3、如果上述方法都不能调出软件中的线框模式,可以使用低版本的Tekla Structures新建一个模型,保存为标准模型(模板),用高版本的Tekla Structures打开后,会有线框模式的;
下次做项目的时候,打开这个模型,另存为新的项目名称就可以了。
提示:线框模式有一个不好的地方,轴线上、下、左、右侧的标签,只出单边的,而且不会随窗口变化的时候也出现;
没有渲染模式下的用的方便。
