一起单相接地故障造成母线压变损坏的案例分析
一次直流母线正负极对地电压不平衡的案例分析
一次直流母线正负极对地电压不平衡的案例分析林海龙、刘生辉广东电网有限责任公司江门供电局广东江门 529000摘要：在电力系统中，断路器的控制回路和保护装置电源都采用直流电源，站用直流电源的地位越显重要。
由于直流电源系统为不接地系统，当直流系统发生接地时，就容易容易造成断路器的误动或者拒动。
因此，变电站内会为直流系统配置有绝缘检测装置，方便运行人员或者继保人员观察直流系统的绝缘状况。
但同时，绝缘监测装置内平衡桥的设置会对监测结果产生一定影响，本文结合实际案例，分析平衡桥的设置对直流系统绝缘监测的影响以及有效处理措施。
关键词：直流系统，接地故障，绝缘监测装置，平衡桥0引言在变电站内电力系统中，直流系统担任着重要角色。
包括断路器的控制回路以及保护装置的电源，应用非常广泛。
当直流系统发生接地故障时，对断路器的控制回路的影响尤为明显。
而且不同极的母线发生接地时，其影响也是不一样的。
电源正极接地时，保护容易误动；电源负极接地时，保护容易拒动。
因此，变电站内会为直流系统配置有绝缘监测装置，方便运行人员或者继保人员观察直流系统的绝缘状况。
但同时，绝缘监测装置内平衡桥的设置会对监测结果产生一定影响，本文结合实际案例，分析平衡桥的设置对直流系统绝缘监测的影响以及有效处理措施。
1 绝缘监测装置监测接地故障的基本原理1.1绝缘监测装置原理目前，国内常用微机绝缘监测装置接地告警检测如图1所示，都是由平衡桥电阻R1和切换桥电阻R2组成，R3为正负极对地的分布电阻（通常为兆欧级别），U1为正极对地电压，U2为负极对地电压。
平衡桥电阻R1固定接在正负母线对地之间，切换桥电阻R2由CPU控制交替接入正极或负极。
有的运行设备，虽然有切换桥功能，但没有开放，因而只能检测单极接地故障，对两极接地和蓄电池接地不能检测，不能正确告警。
图 1 绝缘监测装置原理图在现有的绝缘监测装置生产厂家中，对平衡桥和切换桥电阻的选择相差很大，从几十千欧到几百千欧都有。
一起接地故障导致母线PT烧毁原因解析
一起接地故障导致母线PT烧毁原因解析摘要：介绍了一起35 kV变电站由于10kV线路接地故障导致10kV母线PT三相烧毁故障，根据调查故障PT柜现场情况、对其检查试验，并通过选停送不同10kV线路，判断出造成PT烧毁由线路参数不匹配，接地后发生铁磁谐振引起的，并提出了相应的防范措施。
关键词：接地；PT；高压熔断器；铁磁谐振监控显示某35kV变电站10kV的PT电压显示不正常，存在接地现象。
该站为两台主变并列运行，低压侧单母线分段。
故障前，10kV东54、57、58线路运行，且10kV东61分段开关在合位，10kV 两组母线PT并列运行。
1 故障经过经运维人员到现场发现A、B相电压104V左右，C相4V左右，初步判断为存在单相接地。
为确定具体是哪条线路接地，采用如下选停方式：断开东58开关，接地现象未消失；断开东54开关，断开后5-6秒，东#3PT开关柜发出明显异响声音，异响消失后主控室控制屏报TV断线告警。
运维人员检查母线PT高压熔断器C相熔断，更换后送电PT电压正常，告警信号复归，接地现象消失。
故判断为东54线路接地。
次日，监控中心再次监测到10kV母线PT电压显示不正常，存在接地现象。
经运维人员现场核实发现，A、B相电压104V左右，C相4V左右。
根据前一天现象，初步认定东54线路仍存在单相接地情况，为确认具体在那一段存在接地，在东54开关合位时，采用如下选停方式：断开东54线路出口总柱上开关，接地现象消失，故障消失后1-2秒母线PT高压熔断器C相熔断；更换后送电PT电压正常，PT断线告警信号消失；断开东54线路柱上开关所管辖下的所有台区变；合上东54线柱上开关，保护装置未出现接地告警；合第一条台区变，保护装置也未出现接线告警；合第二条台区变时，保护装置出现C相接地告警；再次按先后顺序分别断开第二条台区变、第一条台区变、东54总柱上开关、东54开关，保护装置C相接地告警均未消失；断开东58开关，保护装置C相接地告警未消失；断开东57开关，保护装置C相接地告警信号消失，1-2秒后母线PT高压熔断器C相熔断。
一起非典型的10kV母线单相接地故障分析
运行人员现 场测量 了 ｌ Ｏ ｋ ＶⅡ段 母 线 压 变 二 次 电 压 ，其 值 与 后 台机 显 示 相 符 。
合村变 １ ０ ｋ Ｖ系统接线 见 图 １ 。故障前 系统 运行 状态 ： ２号 主 变 带 １ ０ ｋ ＶⅡ段 母 线 ．１ Ｏ ｋ Ｖ母
备用 １ ９ ７与 １ ９ ８线冷备用 。
断具体故 障线路 ，或带 电巡 视查找故 障点 ， 在确 定无线路接地情况后 ， 可确认 是母 线接地 。
下 面 介 绍 一 起 发 生 在 桐 庐 供 电局 ３ ５ ｋ Ｖ 合 村 变的 ｌ ０ ｋ Ｖ母 线 非 典 型 单 相 接 地 故 障 的 查 找 、处 理及分析情况 ， 供检 修人员及相关厂家参考 。
１ 故 障情 况
１ ． １ 故 障 现 象
某 日。 调 度遥 控 拉 开 ３ ５ ｋ Ｖ合村 变 １ Ｏ ｋ Ｖ怡 合 １ ９ ９线 。调 度 人 员 随 即 发 现 合 村 变 １ ０ ｋ Ｖ Ｉ Ｉ 段 母 线 Ａ 相 电压 降 低 为 １ ． ３ ３ ７ ｋ Ｖ，Ｂ相 电压 升 高 为
取 相 应 措 施 避 免 类 似故 障 的 发 生 。 关 键 词 ：母 线 ；单 相 接 地 ；电容 器 开 关 中 图分 类 号 ： Ｔ Ｍ７ ２ ６ 文 献 标 志码 ： Ｂ 文章 编 号 ： １ ０ ０ ７ — １ ８ ８ １ （ ２ ０ １ ３ ） ０ １ — ０ ０ １ ７ — ． ７ ５ ３ ｋ Ｖ，３ 为４ ８ ． ８ Ｖ；同 时 发 现 监 控 系 统 报 “ １ ０ ｋ Ｖ １ １ 段母线 接地 ” 。
岭 源 合 强 备 用 １ ０ ｋ Ｖ１号 １ ０ ｋ Ｖ２号 怡 合 备 用 备 用 １ ９ １ 线 １ ９ ２线 １ ９ ３线 电容器 电容器 １ ９ ９线 １ ９ ８线 １ ９ ７线
一起单相接地引发35kV母线跳闸的事故分析

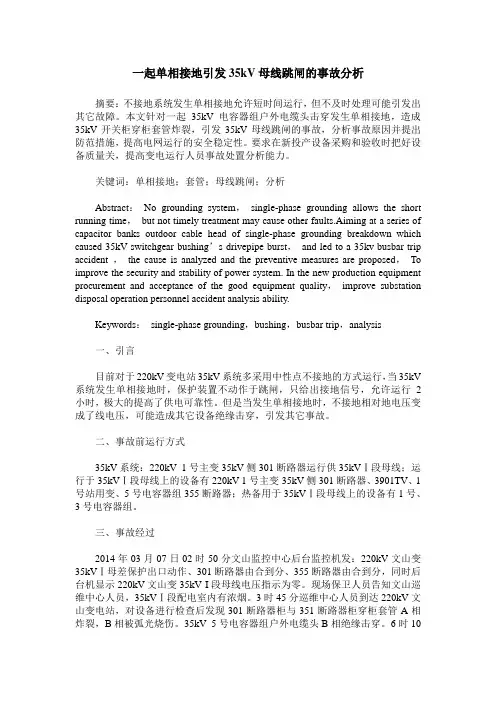

一起单相接地引发35kV母线跳闸的事故分析摘要：不接地系统发生单相接地允许短时间运行，但不及时处理可能引发出其它故障。
本文针对一起35kV电容器组户外电缆头击穿发生单相接地，造成35kV开关柜穿柜套管炸裂，引发35kV母线跳闸的事故，分析事故原因并提出防范措施，提高电网运行的安全稳定性。
要求在新投产设备采购和验收时把好设备质量关，提高变电运行人员事故处置分析能力。
关键词：单相接地；套管；母线跳闸；分析Abstract：No grounding system，single-phase grounding allows the short running time，but not timely treatment may cause other faults.Aiming at a series of capacitor banks outdoor cable head of single-phase grounding breakdown which caused 35kV switchgear bushing’s drivepipe burst，and led to a 35kv busbar trip accident ，the cause is analyzed and the preventive measures are proposed，To improve the security and stability of power system. In the new production equipment procurement and acceptance of the good equipment quality，improve substation disposal operation personnel accident analysis ability.Keywords：single-phase grounding，bushing，busbar trip，analysis一、引言目前对于220kV变电站35kV系统多采用中性点不接地的方式运行，当35kV 系统发生单相接地时，保护装置不动作于跳闸，只给出接地信号，允许运行2小时，极大的提高了供电可靠性。
一起110kV变电站主变低压侧母线桥单相接地故障相关保护行为分析
一起110kV变电站主变低压侧母线桥单相接地故障相关保护行为分析摘要：介绍了110kV某变电站主变低压侧母线桥发生一起单相接地故障。
根据事故经过及相应的保护动作情况，分析了该类型故障对一次设备的影响及相关二次保护行为的正确性。
关键词：母线桥；接地故障；二次保护1事件背景110kV某变电站#1主变变低A相母线桥发生单相接地故障，110kV某变电站D01低压侧、高压侧零序Ⅱ段动作，D01低压侧、高压侧零序Ⅲ段动作，110kV某变电站#1主变变低501开关跳闸，10kV备自投521未动作。
2保护动作分析图1 110kV某站主接线图故障点位于主变10kV侧出口处，如图1箭头所示。
涉及的保护有：主变差动保护、主变高压侧复压过流保护、主变低压侧复压过流保护、D01高低零序保护、10kV分段521备自投。
2.1、主变差动保护动作分析根据叠加原理，将主变故障后状态分为正常带载运行以及空载后发生单相故障叠加。
因主变带载运行电流对差动计算相当于穿越性电流，因此可分析主变空载后发生单相接地故障后差流计算。
图2主变低压侧发生单相接地示意图主变低压侧为空载状态，对应的复合序网图3如下：图3主变低压侧发生单相接地复合序网图根据复合序网图可以得出，主变低压侧仅存在零序电流，abc三相电流大小相等，相位相同。
主变高压侧由电源提供正序和负序电流，不存在零序电流。
主变的差流可以由以下公式求出：（1）其中为三相差流标幺值，为高压侧CT感受的电流标幺值，、为低压侧CT感受的电流标幺值。
根据前面的分析主变低压侧电流存在以下关系：（2）其中为故障点短路电流标幺值。
因高压侧不存在零序电流，因此三相电流可以计算为：（3）其中为故障点处的正序电流标幺值，为故障点处的负序电流标幺值。
主变低压侧a相发生单相接地，则将a电流存在如下关系：（4）根据式（3）、（4）可求解得出：（5）根据式（1）、（2）和（5）可以求得得出：现场保护装置显示最大零序电流为1.84A，零序CT变比为150/1,零序电流一次值为A。
一起接地故障导致的35千伏母线失压事故原因分析
一起接地故障导致的35千伏母线失压事故原因分析摘要：本文介绍了一起因35千伏I段母线接地故障导致的35千伏I段母线失压事故，分析了造成事故的直接原因，针对事故暴露的问题提出相应的防范措施。
关键词：穿柜绝缘套管；短路接地；母线失压一、事故经过及原因分析1.事故前35 千伏运行方式35千伏为单母线分段接线方式，1号主变35千伏侧3501断路器热备用，夹楼线3589、夹庄线3591在Ⅰ段母线运行；35千伏Ⅰ段母线、Ⅱ段母线分列运行。
4.设备信息开关柜型号：KYN61-40.5；出厂日期：2013年9月；投运日期：2014年10月；生产厂家：山东泰开成套电器有限公司。
绝缘套管型号：CMJ5-35TGQ；生产日期：2013 年 8 月；生产厂家：大连北方互感器集团有限公司。
5.事故原因分析⑴从35千伏夹楼线开关柜顶部观察开关柜内情况，未见由于异物搭接导致的母线对地短路故障痕迹，柜内电气设备空气绝缘距离由运维单位测试后确认符合要求；发现35千伏夹楼线与夹庄线开关柜穿柜套管C相根部炸裂，并对相邻A相套管伞裙形成喷溅损伤，夹庄线开关柜内套管C相已从根部裂开。
初步判断，此次35千伏母线C相对地短路故障发生在35千伏夹楼线与夹庄线开关柜穿柜套管C相处。
⑶为了验证是否存在设备共性缺陷，对同型号、批次穿柜套管进行了交流耐压试验及耐压过程中的地屏蔽高频电流局放测试，交流耐压通过，局部放电未见持续性局部放电特征，偶发异常电晕放电信号，测试数据如表1：图8 同批次穿柜套管解体情况综上所述，35千伏夹楼线与夹庄线开关柜之间穿柜绝缘套管C相底座绝缘损坏，导致母线C相接地，绝缘击穿，引起相间孤光短路，在短路电弧作用下瞬间发展为三相短路，是本次事件的直接原因。
二、事故暴露的问题1.35千伏开关柜内穿柜套管存在质量隐患，导致穿柜套管绝缘击穿故障。
2.电力调度控制中心调控人员故障处理不当。
在出现35千伏系统单相接地后先通知巡线、后安排拉路，导致单相接地故障超过规程规定时限，并最终引发相间故障。
一起接地变跳10kV母联导致10kV母线失压事件的分析与思考
一起接地变跳10kV母联导致10kV母线失压事件的分析与思考发表时间：2019-01-23T11:17:35.673Z 来源：《河南电力》2018年16期作者：王宇杭[导读] 本文从变电站进行10kV消弧线圈改小电阻工程期间一起接地变跳10kV母联导致10kV母线失压事件出发，分析了跳闸事件发生的原因王宇杭（佛山供电局变电管理三所）摘要：本文从变电站进行10kV消弧线圈改小电阻工程期间一起接地变跳10kV母联导致10kV母线失压事件出发，分析了跳闸事件发生的原因，并探讨了10kV消弧线圈改小电阻工程改造前后变电运行因运行方式改变以及小电阻零序保护变化引起的风险以及相关防范措施。
关键词：消改小；小电阻接地；零序保护；母线并列；联切母联引言：由于小电阻接地方式的优点和合理性，佛山局计划将全部经消弧线圈接地方式更改为小电阻接地方式，改造过程中难以避免同站不同10kV母线采用不同接地方式、不同站采用不同10kV接地方式运行的情况。
“消改小”前的10kV母线为小电流接地系统，10kV出线的零序保护仅用于报警，不跳闸出线开关。
进行了“消改小”后，10kV出线的零序保护将动作跳本间隔开关，“消改小”后，10kV出线单相接地故障电流流过线路自身间隔和接地小电阻间隔，由线路零序保护动作跳闸隔离故障。
接地变小电阻保护有联切10kV母联和主变变低的的功能，若10kV出线单相接地故障时线路保护不能动作将故障线路自身开关跳开，将造成越级跳闸10kV母联及主变变低。
一、某站系统运行方式：某站为线变组接线方式，正常运行方式下，#2主变供10kV 2M母线运行，#3主变供10kV 5M母线运行，#2母联550开关分位。
在进行“消改小”工程期间，由于工作需要，将#2站用/接地变停电进行保护更换，将#2主变及变高102、变低502开关转冷备用；#3主变供全站负荷；10kV 2M、5M母线并列运行，#2母联550开关合位。
二、动作经过及故障处理按照停电计划，某站#2主变及两侧开关以及#2站用/接地变批复送电时间均为11月07日。
一起6kV系统单相接地故障的原因分析处理
一起6kV系统单相接地故障的原因分析处理摘要:本文首先介绍了在某35kV变电站6kV出线送电时发生6kV系统单相接地故障的整个处理过程，然后对故障发生原因进行分析。
关键词：6kV系统、单相接地、故障分析1、送电时故障情况在集气站外新建一座35/6.3kV变电站为该站提供电源，变电站已顺利送电，计划为站内送电，当合上变电站6kV出线柜开关后，综自后台及开关柜上显示变电站6kV母线电压Ua=0kV，Ub=5.8kV，Uc=5.9kV，变电站后台保护装置接地信号报警，判断系统发生单相接地故障，随即断电，断电后系统电压恢复正常，从而对故障点进行排查。
2、故障处理过程首先检查6kV电缆线路是否发生损坏，观察电缆外绝缘层及电缆头是否在施工过程中磨损，检查后电缆绝缘层及终端头良好，采用兆欧表对电缆进行绝缘电阻测量，测量后电缆电缆绝缘电阻约为2500MΩ，绝缘良好。
随即对6kV电压互感器进行检查，6kV电压互感器设计采用三相五柱为三相采用Y/Y/Y-△接线形式，电压互感器接线完好，二次绕组接地完好。
之后检查小母线开关柜内柜顶小母线接线情况，本次设计柜顶电压小母线共6根，保护及测量用小母线3根，计量用小母线3根，分别为A、B、C三相，零线小母线1根，柜内交流用电小母线1根。
先检测保护及测量用小母线电压，用电压表测试柜顶三相根小母线电压，发现测试后发现A相电压为零，B、C相电压均为57V，在检测计量用小母线电压，测试后发现A相电压为零，B、C相电压均为57V，以此判断为小母线A相发生接地。
6kV计量表记采用三相三线制表，在电源进线柜及出线柜上分别装设一块，从I段电源进线柜开始检查，发现在测试电能表电A相接线端时电压为零，在电流表A相接线端时有电压，故此判断厂家在出厂时误将A相电流及A相电压接线接反，调整后，测试柜顶小母线电压正常，本侧电压互感器柜显示电压及上级变电站10kV出线柜显示一次电压均恢复正常，正常送电运行。
一起由母线单相接地引发的母差保护异常动作分析
ｇｒｏｕｎｄｉｎｇ ｏｎ ｂｕｓ－ｂａｒ
、７ｌ，ＡＮＧ Ｌｉ．ｆｃｉ （Ｄａｑｉｎｇ Ｏｉｌ Ｆｉｅｌｄ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｇｒｏｕｐ，Ｄａｑｉｎｇ １６３４５３，Ｃｈｉｎａ）
●为分位
肇东一变
图１故障时系统运行方式
Ｆｉｇ．１ Ｓｙｓｔｅｍ ｏｐｅｒａｔｉｎｇ ｍｏｄｅ ｗｈｅｎ ａｃｃｉｄｅｎｔ
万方数据
王力飞 一起由母线单相接地引发的母差保护异常动作分析
．１４９．
通过对故障现场反馈信息和保护动作情况的分 析，此次事故存在以下两个疑点：
（１）系统Ｃ相接地故障点是否在３５ ｋＶＩＩ段母 差保护动作区内，肇东一变主变差动保护动作与 １ １０ ｋＶ变电所母差保护动作有何联系？
线路名称标示牌彻底脱落，掉入３５ ｋＶ开关场，
３５ ｋＶ Ｃ相接地故障点消除，系统接地消失。
３结论
此次故障是由１ １０ ｋＶ变电所３５ ｋＶ母线单相接 地引起，另外两相电压升高造成系统薄弱点肇东一 变主变高压侧电缆Ａ相绝缘击穿，形成Ａ、Ｃ相异 地两相接地短路。故障点均在保护动作区内，１ １０ ｋＶ 变电所３５ ｋＶＩＩ段母差保护、３５ ｋＶ肇东一变主变差 动保护动作正确。３５ ｋＶ ＩＩ段母差保护只跳开母联开 关的异常动作行为是由于保护电压闭锁的设计造 成。但通过此次事故可以看出：
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｒｅｓｅａｒｃｈｅｄ ａｎ ｅｘｃｅｐｔｉｏｎａｉ ｏｐｅｒａｔｉｏｎ ｏｆ ｂｕｓ·ｂａｒ ｄｉｆｆｅｒｅｍｉａｌ ｐｒｏｔｅｃｔｉｏｎ ｔｏ ｆｍｄ ｔｈｅ ｒｅｓｕｌｔ ｗａｓ ｏｗｉｎｇ ｔＯ ｓｉｎｇｌｅ－ｐｈａｓｅ ｇｒｏｕｎｄｉｎｇ ｏｎ ｔｈｅ ｂｕｓ·ｂａｒ．Ｉｎ ｔｈｅ ３５ ｋＶ ｓｙｓｔｅｍ ｏｆ ｎｅｕｔｍｌ ｐｏｉｎｔ ｕｎｇｒｏｕｎｄｅｄ，ｔｈｅｒｅ ｗａｓ ａ ｓｉｎｇｌｅ－ｐｈａｓｅ ｇｒｏｕｎｄｉｎｇ ｏｎ ｔｈｅ ｂｕｓ－ｂａｒ．Ｉｔ ｃａｕｓｅｄ ｔｈｅ ｏｐｅｒａｔｉｏｎ ｏｆｂｕｓ·ｂａｒ ｄｉｆｆｅｒｅｎｔｉａｌ ｐｒｏｔｅｃｔｉｏｎ，ＳＯ ｔｈｅ ｂｕｓ ｃｏｕｐｌｅｒ ｓｗｉｔｃｈ ｔｒｉｐｐｅｄ，ａｎｄ ｏｔｈｅｒ ｓｗｉｓｈｅｓ ｏｎ ｔｈｅ ｂｕｓ ｄｉｄｎ’ｔ ｏｐｅｒａｔｅ．Ｔｈｒｏｕｇｈ ａｎａｌｙｚｉｎｇ ｗａｖｅ ｄａｔａ ａｎｄ ｒｏｕｔｅｓ ｏｆ ｓｈｏｒｔ ｃｉｒｃｕｉｔ，ｉｔ ｆｏｕｎｄ ｔｈａｔ ｉｔ ｗａｓ ｔｈｅ ｄｉｆｆｅｒｅｎｔ ｓｉｔｅ ｔｗｏ－ｐｈａｓｅ ｇｒｏｕｎｄｉｎｇ ｔｈａｔ ｌｅｄ ｔｏ ｔｈｅ ｏｐｅｒａｔｉｏｎ ｏｆｂｕｓ—ｂａｒ ｄｉｆｆｅｒｅｎｔｉａｌ ｐｒｏｔｅｃｔｉｏｎ，ａｎｄ ｔｈｅ ｅｘｃｅｐｔｉｏｎａｌ ｏｐｅｒａｔｉｏｎ Ｗａｓ ｄｕｅ ｔｏ ｔｈｅ ｄｅｓｉｇｎ ｏｆｖｏｌｔａｇｅ ｌｏｃｋｏｕｔ． Ｋｅｙ ｗｏｒｄｓ：ｓｉｎｇｌｅ·－ｐｈａｓｅ ｇｒｏｕｎｄｉｎｇ：ｂｕｓ ｂａｒ ｄｉｆｆｅｒｅｎｔｉａｌ ｐｒｏｔｅｃｔｉｏｎ；ｅｘｃｅｐｔｉｏｎａｌ ｏｐｅｒａｔｉｏｎ：ｄｉｆｆｅｒｅｎｔ ｓｉｔｅ ｔｗｏ·－ｐｈａｓｅ ｇｒｏｕｎｄｉｎｇ
一起单相接地事故的分析
１ 情 况介 绍
（） １ ××月 × ×日 Ｏ ： ８ １０ 监控 Ｏ Ｅ ２ ０ 事故 告警 ，２ ｋ Ｐ Ｎ ００ ２ ０ Ｖ× ×
由于 污闪 、雷 击或 其 他过 电压 引起 的断 路 器绝 缘套 管 的 外部 闪络 击 穿 。是 什么 原 因 引起 的过 电 压会 使其 绝 缘外 部击 穿 昵 ？
摘 要 ： 过对一起 单相接地 事故 的原 因分析 ， 入阐 明消弧线圈配 置及设 备周期性维 护对减 小单 相接地 事故危害 的重要作 用， 而再一 通 深 从 次证明 了在大 电容电流系统 中系统配置消弧线 圈 以及提高设备 绝缘维护水平 的必要性 ， 对进 一步提升变 电站现场运 行管理水平有积 极意义 。 关键 词： 单相接 地； 消弧线 圈： 电容电流 ； 维护 ： 分析
变 １ １１ 变 、０＃ ０＃ 主 １２２主 变 开关 跳 闸 ， ｌ ２主变 风 冷 全 停 ， １舵 撑、 ｝、 ｝
主变 过 流 Ｉ 动 作 。 段
经 过 外 部 的巡 线 检 查 ，发 现 １３ ×线 某 处 路 灯线 对 配 变 Ｂ ２×
相 令 克上 桩 头 发 生 间隙 性短 路 接 地 ，从 而 导 致 了 ××变 １ ＶＩ ０ ｋ Ｉ 段 母 线报 接 地信 号 。
Ｉ 气工 与自 化￣ ｉｑｏｇｈ ｇ ｕ ｉ ｎｈ 电 程 动 Ｄ ｎｉｎｃｅ ｄ ｇｕ ａ ｇ ｎｙＺｏ ａ
｜ｂ ！Ｅ ！Ｅ Ｅ日 ＥＥ ！ Ｅ■ ’＝ ！ ！！ ■ ！！ ！！ ■ 日 ！！ ！！ ■ ！！ ！！
一
起单 相接地事 故 的分析
郑 晖 孙 婕
（ 州 供 电 公 司 ， 苏 苏州 ２ ５ ０ ） 苏 江 １０ ４
图 ２ ａ 为 中性 点不 接 地 系 统 发 生 单 相 接 地 故 障 时 的等 值 电 （） 路 图 。 图 中 分 别 为 各 相 导 线 的对 地 电 容 ， 设 为 相 电压 ， ＝ Ｇ＝ ， ＝ Ｃ 则正 常情 况 下 中性 点 电位 为零 ，Ｎ Ｏ Ｕ ＝ 。当 Ａ相 发 生故
水电厂500kV单相接地引起母线差动保护误动的事故分析
技术交流218 2015年9月下水电厂500kV 单相接地引起母线差动保护误动的事故分析李文龙 赵 亮 顾少林中国长江电力股份有限责任公司溪洛渡水力发电厂，云南 永善 657300摘要：就一起水电厂500kV GIS 一串内地刀单相接地，由于500kV GIS 各串CT 饱和性的不同，造成母线差动保护误动切除500kV 母线，另造成两台主变重瓦斯动作切除机组的事故原因进行分析，提出了防止类似事故发生的措施，以提高水电厂的供电可靠性。
关键词：500kV ；GIS ；保护动作；重瓦斯动作 中图分类号：TM773 文献标识码：A 文章编号：1002-1388(2015)09-0218-01由于水电厂500kV GIS 串内、串外接地刀闸多，保护所用CT 类型较多，主变重瓦斯继电器动作定值难界定，设备运行环境复杂，因此在水电厂设备跳闸事故中，保护误动切除带负荷机组占据了很大一部分。
为了提高水电厂机组运行的可靠性，减少用户停电时间，维持厂用电的稳定性，以某一水电厂500kV GIS 一串内地刀单相接地引起母线差动保护误动，主变重瓦斯动作，导致切除机组，厂用电供电方式变薄弱的事故作为例子进行分析，探讨如何提高500kV GIS 母线保护及主变重瓦斯正确动作率。
1 概述故障前水电厂系统运行方式如图1所示，第1至4串成串运行，第5串#8FB 进串两侧断路器在冷备用状态，出线1、出线2、出线3运行，1FB 、2FB 、4FB 、5FB 、6FB 、7FB 、9FB 运行，电站总出力490万千瓦。
图 1 故障前运行方式事件经过：某日14:36:43，电厂人员合5154开关对8B 空充时，8B 主变差动A 、B 套动作出口跳5154开关；同时，500kV 2M 母线保护A 、B 套动作出口跳5114、5123、5133、5143开关，母线失压；随后1B 和6B 主变重瓦斯分别动作出口，跳5113和5142开关，切除1FB 、#6FB ，甩负荷1400MW 。
一起单相接地故障造成母线压变损坏的案例分析
一起单相接地故障造成母线压变损坏的案例分析摘要：本文针对一起某变电站10kV Ⅰ母发生C相单相接地故障，在切除电容器后，线电压幅值（ab）发生较大异动（越上限11.10，达11.88），6时23分该站发火灾报警动作信号，经检查，10kV Ⅰ母压变B相炸裂，一次绕组烧断，压变柜内其他设备正常。
同时，10kV 113线有引线绝缘击穿。
关键词：单相；接地；故障；母线；压变前言单相接地故障是小电流接地系统最常发生电网故障之一，单相接地过程中会产生弧光过电压，特别是切除相关设备后，增加电压突变的程度，对电气设备的内绝缘造成积累性损伤，在外绝缘薄弱点造成相间闪络或对地间隙击穿，从而引发短路事故，造成高压设备损坏。
1.故障前运行方式故障前某变电站电所2号主变带10kVI母、II母线运行，10kV母线有4条出线及两台电容器。
如图1所示。
消弧线圈配置：该站10kV系统配置1组消弧线圈最大补偿50A；06时09分42秒346补偿10.3A，应该为正常动作。
3.监控处理监控人员发现告警信息后立即调取该厂站接线图，检查19kV I母线电压变化，调取相关电压及历史曲线，综合上述保护动作、开关变位及遥测变化信号，监控值班员立即打电话汇报调度，监控员同时通知操作班要立即到变电所现场检查：当日06时13分26秒拉开电容器后电压ABC三相不变，线电压降为10.52；06时43分52秒调度令拉开 113 开关。
在初次汇报后，监控员立即调阅视频监控系统，发现10KV开关室有烟雾，监控员立即将视频巡视结果汇报调度，同时告诉操作班。
4.现场检查当日9时32分，运维人员到变电所现场情况，经检查，开关室内有报警，烟雾较大，有糊味，10kV Ⅰ母压变B相炸裂，一次绕组烧断，压变柜内其他设备正常。
压变本体未变形，但B相外部明显电弧灼烧熏黑。
引线电缆未受损，从现场检查看，此次故障的拉弧部位在10kV I母B相压变绝缘瓷瓶上，单相短路接地炸裂。
相关部位的绝缘明显受到能量的烘烤，变色明显。
某矿井同一母线段两条线路单相接地短路故障分析
事件概况： 2021年5月30日早上6:38某矿井项目部3.5m绞车房二
回路电源跳闸，天通公司×站监控记录显示井628板（主 井二）电流I段动作，动作值IC=59.93A(二次值2397.2A)； 同时井610板（下井四）电流I段动作，动作值IA=20.05A （二次值2406A）。经过与×站沟通，×站同意试送一次。 7:18×站对井628板（主井二）试送，送电后井628板（主 井二）跳闸、井610板（下井四）跳闸，井628板（主井 二）电流I段动作，动作值IC=61.05A(二次值2442A)；井 610板（下井四）电流I段动作，动作值IA=18.8A（二次值 2256A）。井610板（下井四）和井628板（主井二）属× 站二回路同一母线段。
的管理：
• 1.加强日常运行管理，认真巡视，精细检修，防止出现绝 缘薄弱点。认真落实每月一次的移动式电气设备的橡套电
缆绝缘检查（当班电工每天进行外观检查）、每季度一次
的固定敷设电缆的绝缘和外部检查、每年一次的高压电缆 的泄露和耐压试验、每年一次的避雷器耐压试验。
• 2.线路发生单相接地故障后，应及时进行查找，尽快将接 地线路退出运行，最大限度缩短接地运行时间。
在×站围墙外出线口处整理土地使用耙子过程中对线路绝
缘造成损伤。
• 故障处理：
•
之后对该处故障点进行断开，去除故障段电缆，制作
中间接头，修复完毕后摇测三相对地均为2500MΩ。6月2
日，试验室试验人员现场进行直流耐压试验，试验结果合
格。
• 预防措施：
•
通过该事件，在供电系统运行管理中应加强以下方面
• 故障点查找：
•
5月31日项目部组织人员进行故障排查，首先通过断
主变低压侧绝缘管母线单相接地故障分析及采取对策 邹连宝
主变低压侧绝缘管母线单相接地故障分析及采取对策邹连宝发表时间：2018-05-10T11:48:08.230Z 来源：《电力设备》2017年第36期作者：邹连宝[导读] 摘要：本文通过某主变低压侧绝缘管母线设备故障，分别针对故障产生原因及发生的经过进行详细阐述。
（国网天津电力检修公司运维中心天津 300450）摘要：本文通过某主变低压侧绝缘管母线设备故障，分别针对故障产生原因及发生的经过进行详细阐述。
为了避免类似事故的发生，提出针对性的防范措施。
以及在运维工作过程中需要注意的事项。
关键词：变电站；绝缘管母线；变压器；绝缘；防范措施一、前言绝缘管母线是由电缆纸浸渍环氧树脂作固体绝缘材料，绝缘母线的导体为铜（铝）管，接线端子为平板型。
主要应用于变电站等代替裸母线、封闭母线及电缆。
适用于紧凑型变电站、地下变电站等，为减少占地面积，运行可靠。
工程所需绝缘管母线长度大于单根固定长的母线时，用多根母线加一个或者多个连接装置连接而成，连接装置用于屏蔽母线段之间连接处外漏金属件的高电位。
因此，母线设备在保证质量上起到举足轻重的作用。
随着电力事业的发展，大容量变电站的不断出现，传输电流不断增大，对供电的质量要求也越来越高。
一旦绝缘管母线发生故障，相关电力设备将会遭受损伤，影响变电站的安全运行、供电的可靠性，甚至给社会带来严重影响。
而绝缘管母线是为了适应变电站容量不断扩大，低压侧出线电流不断加大而开发的新型母线系列产品。
本文通过一起变压器低压侧绝缘铜管母线设备故障进行分析，总结教训和经验，并提出一些预防措施。
二、主变低压侧绝缘管母线接地故障某某220kV变电站1号主变低压侧从301-2隔离开关至301开关柜底部为35kV绝缘管母线，共分为3段，301开关柜出线第一段绝缘母线为ABB开关柜配套设备，由大连第一互感器（大一互）生产，剩余两段绝缘母线由上海产联公司生产。
其中，大一互铜管为密封设计，上海产联为通风设计。
如图：事后对故障B相绝缘母线接头进行拆解，拆卸下大一互绝缘母线、屏蔽套筒以及连接用铜质软连接，发现软连接部分烧伤严重，并且有明显铜锈痕迹。
一起由单相接地故障引发的母差保护动作分析 (1)
继电器
ＲＥＬＡＹ
、，０１．３５ Ｎｏ．９ Ｍａｙ．１，２００７
一起由“单相接地故障＂引发的母差保护动作分析
王海同
（攀钢动力厂生技科，四川攀枝花６１７０００）
摘要：由一起因母线单相接地故障引发的母差保护动作事故展开分析，根据母差保护和配出装置的录波数据对整个事故的过 程进行分析，指出异地两相接地短路故障才是此次母差保护动作的真正原因，从而说明了室外设备防雨措施的必要性以及变 电所设备选型的重要性。 关键词：单相接地；母差保护动作；录波；异地；两相接地；防雨；选型
于１８点０９分烧坏，造成了单相接地故障。当日运 行方式如图ｌ所示。
Ｍ刁（勺
图１一次运行方式
Ｆｉｇ．１蹦ｍａｒｙ ｏｐｅｒａｔｉｎｇ ｍｏｄｅ
２数据分析 ２．１方坯３１５保护装置（西门子７ＳＪ６３）的录波数据
｜。ｏ‘６■一≯一”。一：■盯ｉ鹳。：
一、
４¨＿，２联）６一ｅ５—２６
。囊：．；纛曩叠÷※：。。、０。瑚ｊ∞：２０．０９２
而如此大的电流仅仅因为系统单相接地故障， 是不可能产生的，要找到答案只有在一次设备上再 做进一步的检查：通过对３５ ｋＶ ＩＩＩ、ＩＶ段母线的检 查，在３５ｋＶＩＩＩ母的室外过桥仓内的Ｂ相穿墙套管 处发现了明显的放电痕迹：原来当日暴雨时，在该 套管母线接头处法兰正上方有缝渗水，形成水滴， 加之桥仓上部有水泥灰，故而在污水下滴的过程中 形成放电，从而形成了Ｂ相接地故障。 ２．３方坯３１５和母差保护装置录波数据中的电压波 形 ２．３．１方坯３１５
技术管理工作。Ｅ’ｍａｉｌ：ｃｑｗｈ‘１＠‘。ｍ．ｃｏｍ
（上接第６７页ｃｏｎｔｉｎｕｅｄ矗ｏｍｐａｇｅ ６７）
【１０］１１０ ｋＶ高营变电站图纸［ｚ］．许昌市电力勘察设计
母线接地典型故障
母线接地典型故障第一篇：母线接地典型故障母线接地故障1、故障前工况：4号主变带304甲、304乙断路器运行；4号主变35kV侧为低压侧分支接线。
304甲断路器带35kV VII段母线运行； 4号主变304乙断路器带35kV VIII段母线运行；35kV VII段母线带372、373、374、379电压互感器运行；35kV VIII段母线带376、377、389电压互感器运行，378冷备用；2、过程：17时36分预告警铃响，后台监控机35kV VII段、VIII段母线电压指示B 相电压指示为零，A 相电压指示：36.8kV，C 相电压指示：36.9kV 17时43分对35kV VII、VIII段母线所带出线进行接地搜索检查。
17时44分373线路过流I 段动作跳闸17时46分372线路过流I 段动作跳闸，（接地现象仍不消失），于是拉开线路VII、VIII段母线所有线路断路器。
至此，35kV VII、VIII 段母线所带出线全部转为热备用状态，接地现象仍不消失。
断开304乙断路器，接地现象消失。
判断为35kV VIII段母线B 相完全接地。
3、故障分析17时 26分35kV VII段VIII段母线B 相金属性接地，17时44分373过流I 段动作跳闸Ic=58.75A(600/5)保护定值为20A，17时46分372过流I 段动作跳闸Ic=70.64A(600/5)保护定值为20A，接地现象仍不消失(372.373在VII段母线运行由主变304甲开关带)。
打印4号主变故障录波器17时44分录波内容：304甲开关Ic由0.76突变为17.63A(2000/5)(Ia=0.77 , Ib=0.83持续正常负荷电流)，同时304乙开关Ib由1.78(2000/5)突变为18.88A(Ia=1.77 , Ic=1.79持续正常负荷电流)。
打印4号主变故障录波器17时46分录波内容：304甲开关Ic由0.63突变为21.78A(2000/5)(Ia=0.63 , Ib=0.65持续正常负荷电流)，同时304乙开关Ib由1.83(2000/5)突变为22.86A(Ia=1.8 , Ic =1.85持续正常负荷电流)。
一起10KV母线单相接地引起的站用变跳闸事故分析
摘要：本文通过对一起10kv母线单相接地引起的站用变跳闸事故分析，计算推导出消弧线圈补偿容量不当引起站用变跳闸的原因，并依此提出了相应的改进措施。
关键词：单线接地；欠补偿；站用变；消弧线圈随着城市化进程的加速，加之受城区美化、环保和场地的限制，配电网供电线路电缆化率不断提高，部分变电站出线逐渐实现全电缆化，电容电流显著增加，接地变压器及消弧线圈容量面临不足，当系统发生单相接地故障时，容易出现消弧线圈欠补偿运行，危害系统安全运行。
本文通过对一起10kv母线单相接地引起的站用变跳闸事故分析，计算推导出消弧线圈补偿容量不当引起站用变跳闸的原因，并依此提出了相应的改进措施。
1.事故经过及处理事故前运行方式：110kv翟山变10kv单母分段运行，1、2站用变分别运行于ⅰ、ⅱ段母线。
1站用变为站用电系统主供电源，2站用变为站用电系统备用电源。
2014年10月9日，监控汇报：10时20分，10kvⅰ段母线a相接地，ua=1.03kv，ub=9.74kv，uc=9.82kv。
10时22分，1站用变105开关事故跳闸。
令其通知运维人员去现场检查。
运维人员汇报：经检查，10kvⅰ段母线a相接地，ua=1.03kv，ub=9.74kv，uc=9.82kv。
1站用变105开关过流保护动作跳闸。
10kvⅰ段母线及其附属设备、站用变、消弧线圈无异常，站用电系统无异常。
站用电进线ⅰ接触器分闸、进线ⅱ接触器合闸，站用电备自投动作成功。
基于翟山变1站用变开关在近期已有两次事故跳闸的情况，都出现在10kv1母线单相接地时，令运维人员将1站用变改为冷备用，联系变电检修人员检查处理。
按照单相接地试拉路的方式查找接地线路，找到接地在翟七一线，通知配网抢修及用电监察带电检查线路及用户设备，配网陈纯汇报翟七一线68杆被车撞断，70-71断线，要求停电处理。
令配网陈纯拉开翟七一线65开关，许可其处理线路故障。
10kv1母线电压恢复正常。
经过变电检修人员检查试验，1站用变、消弧线圈及站用电系统正常，由于流入站用变的电容电流过大，超过继电保护定值，造成1站用变开关跳闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一起单相接地故障造成母线压变损坏的案例分析
发表时间：2019-03-01T14:49:44.723Z 来源：《河南电力》2018年17期作者：矫旭昌[导读] 本文针对一起某变电站10kV Ⅰ母发生C相单相接地故障，在切除电容器后，线电压幅值（ab）发生较大异动（越上限11.10，达11.88），6时23分该站发火灾报警动作信号，经检查，10kV Ⅰ母压变B相炸裂，一次绕组烧断，压变柜内其他设备正常。
（国网徐州供电公司江苏徐州 221000）摘要：本文针对一起某变电站10kV Ⅰ母发生C相单相接地故障，在切除电容器后，线电压幅值（ab）发生较大异动（越上限11.10，达11.88），6时23分该站发火灾报警动作信号，经检查，10kV Ⅰ母压变B相炸裂，一次绕组烧断，压变柜内其他设备正常。
同时，10kV 113线有引线绝缘击穿。
关键词：单相；接地；故障；母线；压变前言
单相接地故障是小电流接地系统最常发生电网故障之一，单相接地过程中会产生弧光过电压，特别是切除相关设备后，增加电压突变的程度，对电气设备的内绝缘造成积累性损伤，在外绝缘薄弱点造成相间闪络或对地间隙击穿，从而引发短路事故，造成高压设备损坏。
1.故障前运行方式
故障前某变电站电所2号主变带10kVI母、II母线运行，10kV母线有4条出线及两台电容器。
如图1所示。
消弧线圈配置：该站10kV系统配置1组消弧线圈最大补偿50A；06时09分42秒346补偿10.3A，应该为正常动作。
3.监控处理
监控人员发现告警信息后立即调取该厂站接线图，检查19kV I母线电压变化，调取相关电压及历史曲线，综合上述保护动作、开关变位及遥测变化信号，监控值班员立即打电话汇报调度，监控员同时通知操作班要立即到变电所现场检查：当日06时13分26秒拉开电容器后电压ABC三相不变，线电压降为10.52；06时43分52秒调度令拉开 113 开关。
在初次汇报后，监控员立即调阅视频监控系统，发现10KV开关室有烟雾，监控员立即将视频巡视结果汇报调度，同时告诉操作班。
4.现场检查
当日9时32分，运维人员到变电所现场情况，经检查，开关室内有报警，烟雾较大，有糊味，10kV Ⅰ母压变B相炸裂，一次绕组烧断，压变柜内其他设备正常。
压变本体未变形，但B相外部明显电弧灼烧熏黑。
引线电缆未受损，从现场检查看，此次故障的拉弧部位在10kV I母B相压变绝缘瓷瓶上，单相短路接地炸裂。
相关部位的绝缘明显受到能量的烘烤，变色明显。
经全面试验结果表明AC绝缘也不合格，C相尤其明显，具体故障原因有待返厂解体进一步分析。
5.调度处理
10时00分，检修人员到达现场；许可开工。
当日18时56分，检修工作结束（更换B相压变，并对其他设备进行检修）汇报调度处理完毕。
当日19时，调度下令，对压变冲击正常后恢复正常方式。
6.事件分析
35kV及以下小电流接地系统发生单相接地的线路，配网调控规程规定其最长允许运行时间不得超过2小时（时间从发生单相接地时算起），逾时应将该线路退出运行。
而因历史因素，优质服务要求高，城区电网供电可靠性要求及重要用户多，且部分单相接地情况在无电情况下难以查找，在以往的单相接地处理中，在未查找到接地点的情况下，均不允许将用户停电，导致了该线单相接地运行时间较长。
再是由于该站10kV Ⅰ母接地动作后，在切除电容器后，线电压幅值（ab）发生较大异动（越上限11.10，达11.88），6时23分该站发火灾报警动作信号，经检查，10kV Ⅰ母压变B相炸裂，一次绕组烧断，压变柜内其他设备正常。
同时，10kV 113线有引线绝缘击穿。
7.存在问题分析
1.压变质量问题
故障压变为主绝缘处理工艺一般，内部制造工艺具体如何，尚未解体检查。
压变配置了0.5A熔丝，但试验结果表明，在熔丝熔断之前，压变一次绕组已经烧断。
从总体情况来看，压变的制造质量存在问题。
熔丝虽标称0.5A，但实际熔断电流有可能比0.5A大很多，这方面因素也不能排除。
2.系统电压波动影响
从D5000监控系统监测曲线来看，故障时段10kV电压明显为C相单相接地故障特征。
8.防范及措施
将该站10kV 三只压变全部更换为一线厂家成熟产品。
针对该站配网出线频发接地、断线的情况，2015年安排修理项目，对状况较差的配网出线进行大修，结合秋季检修工作，对相关压变设备器停电检查。
停电检修期间联合厂家并安排诊断性试验项目评估设备状况（压变耐压检测）。
加强施工现场到岗到位安全督查质量。
特别加强由外协队伍施工的工作现场督查，深入现场，加强现场监督和安全检查，对发现的问题严肃处理。
开展该产品排查。
加强设备试验及验收管理。
9.事件启示
该事件有较大启示，运维人员要提高风险安全意识，加强现场设备检查和巡视水平，完善人员的安全生产培训。
监控人员应对所辖变电站画面及电压加强巡视，及时的发现问题，避免事故信号的遗漏，延误事故的处理，造成事故扩大。
此外我们还应做以下总结：
1、视频监控作为事故分析判断的重要辅助手段，对一次设备故障具有很好的辅助监视效果，应加大推广使用力度、提高日常运维水平。
系统发生单相接地时，值班员及时有效地进行查找拉路，保证设备的正常有效，显得尤为重要。
2、监控值班员应加强母线电压异常的事故研判经验，能正常区别母线单相接地、谐振、压变熔丝熔断故障现象。
在监视电网时要充分利用D5000系统识别各类故障，对相关事故、异常信息（遥测、遥信）进行查看和综合分析判断；
3、监控员对于遥测、遥信出现疑问或难以判断的情况，应立即要求运维班到现场检查确认后，做出故障分析和相应处理；应了解电力设备可能发生的故障类型及其后果，具备风险意识。
结束语
通过本次单相接地故障的案例分析，浅析单相接地时产生的过电压对站内设备的危害，应及时采取综合措施。
尽可能提高电网的安全性和可靠性，减少设备的故障概率。
作者简介：
矫旭昌（1969年7月——），男，汉族，国网江苏省电力公司徐州供电公司，助理工程师，从事多年变电运维管理等工作。
