第十二章贾卡经编产品设计
贾卡经编,产品设计讲解
一
个
贾
单
卡
元
意
纹
匠
样
图
图
（三）贾卡花型设计注意事项
1．花型大小的限制 2．花纹花高和花宽的选择 3．拉舍尔技术参数RT的选择 4．纱线张力的控制源自第十五章 贾卡经编产品设计
拉舍尔技术参数RT的选择
第十五章 贾卡经编产品设计
第二节 衬纬型贾卡经编产品设计
衬纬型贾卡经编织物主要在RJ系列经编机上生 产。在该类型的机器上，比较常见的是在方形网孔 地组织上形成贾卡花纹。
贾卡经编机用地梳产生地组织，而用贾卡梳产生覆盖这些地组织 的花纹图案。以跨越两根织针的基本的衬纬运动贾卡梳为例，每 根导纱针就能完成下列三个垫纱运动中的一种。
导纱针循着地组织的编链衬纬，从而构成了网孔区域0。 导纱针作相邻两织针之间的衬纬，在此情况，网眼孔眼为两根延
展线所覆盖，此区域内的织物，看上去是较密实的区域1。 导纱针作跨越两个针隙的衬纬，从而每个孔眼覆盖4根延展线，这
第十五章 贾卡经编产品设计
四、贾卡经编产品设计方法
（一）贾卡花型设计基本概念
1．提花基本组织 提花基本组织是指基本的贾卡组织变化，即传统意义上的“厚、 薄、网孔”三个层次的变化。
2．提花变化组织 提花变化组织是指在提花基本组织的基础上，利用各个基本效应 进行组合，从而形成新的提花效应。
贾卡提花变化组织
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
本章内容
第一节 第二节 第三节 第四节 第五节
概述 衬纬型贾卡经编织物设计 成圈型贾卡经编织物设计 压纱型贾卡经编织物设计 浮纹型贾卡经编织物设计
第十五章 贾卡经编产品设计
仿飞织效应的经编贾卡鞋面开发
仿飞织效应的经编贾卡鞋面开发高佳令;柯薇;叶美月;邓中民【摘要】文章通过研究贾卡新三针提花原理,分析其16种垫纱效应,并利用其丰富的组织变化,在普通22针贾卡经编机的基础上适当进行机器改进,使其所织经编贾卡织物呈现出飞织效应,并将其应用于鞋面设计中,形成一种粗犷的新型鞋面风格,为经编鞋面产品开发提供新思路.【期刊名称】《纺织导报》【年(卷),期】2018(000)010【总页数】3页(P120-122)【关键词】贾卡;飞织;新三针;鞋面【作者】高佳令;柯薇;叶美月;邓中民【作者单位】武汉纺织大学纺织科学与工程学院;武汉纺织大学纺织科学与工程学院;信泰科技有限公司;武汉纺织大学纺织科学与工程学院【正文语种】中文【中图分类】TS184.3普通经编贾卡产品由于花型单调、立体感不强等缺点已不能满足市场需求，为打破现状，本文充分利用经编高效率的优势，参照单针床双贾卡等机型，并借鉴双贾卡丰富的提花原理，在现有RSJ4/1经编机基础上进行改进，研发出具有飞织效应的新型经编织物，并将其运用到鞋面中，丰富单贾卡织物的风格，拓宽其产品应用领域。
1 飞织鞋面特点飞织鞋面是Nike（耐克）公司于2012年研发的一种运用飞织（Flykint）技术，通过纱线在横机上针织而成的鞋面。
传统鞋面通常采用棉布、皮革生产，透气性较差且穿着笨重，而飞织鞋面整个鞋身通过交织的纱线替代皮革等，大大提高了鞋面透气性，轻盈舒适；此外通过纱线的交织，使得鞋面纹路清晰分明，如图1（c）所示，风格粗犷而不失时尚性。
图1 耐克鞋面产品目前飞织鞋面产品主要采用纬编的方式实现，在经编行业中尚未产业化，因此运用经编的方法研发出具有飞织效应的鞋面，并结合经编高效率生产的特点，无疑将带动行业发展。
2 新三针贾卡提花原理新三针贾卡提花原理不仅能体现贾卡“厚、薄、网孔”3 种花纹效应，通过增加针前横移，还可形成重经或浮线效应，以实现不同厚薄层次的花纹。
在新三针贾卡技术中，每个贾卡提花单元由 4 个信号控制，分别控制贾卡导纱针奇偶横列针前和针背的偏移，如以 0－1/2－1//薄组织为例，通过奇偶横列针前各偏移一针形成重经组织，其中T代表贾卡导纱针偏移，H代表不偏移（图2）。
双针床纱架贾卡鞋材的设计与仿真
双针床纱架贾卡鞋材的设计与仿真作者：高雅蒋高明张爱军张燕婷来源：《丝绸》2020年第03期摘要：为实现双针床纱架贾卡鞋材的快速设计，根据贾卡经编机的实际经纱纱路与梳栉配置研究了该织物的成形原理，以及有别于经轴供纱的纱架供纱的贾卡装置的提花原理，且以一款特色产品为例介绍了该类织物的工艺设计;并根据织物的工艺要求设计了与之密切相关的垫纱运动、贾卡偏移信息、穿经规律在内的主要工艺参数的数学模型;而且通过分析该类双针床织物的线圈结构特征，建立了与之相符的成圈、衬纬线圈结构模型。
在经过分析编织原理、数学模型及线圈结构的基础上，采用VC++程序开发工具进行编程，首次实现了双针床纱架贾卡鞋材的计算机仿真。
关键词：双针床;纱架;贾卡鞋材;设计;仿真Abstract： In order to realize the rapid design of jacquard shoe upper of double needle barcreel，the paper makes a study of the forming principle of this fabric according to the actual yarn route and arrangement of guide bars of jacquard warp knitting machine，and the jacquard principle of jacquard device from creel yarn feeding which is different from the warp beam yarn feeding，and introduces a process design of this fabric by taking a special product as an example. According to the technological requirements of the fabric，the mathematical model of main process parameters such as lapping movement，jacquard offset information and drawing-in lawsis designed. Based on the analysis of the loopstructure features of the fabric，the corresponding models of stitched and inlay loop structures are established. On the basis of analysis of knitting principle，mathematical model and loop structure，the computer simulation of jacquard shoe upper of double needle barcreel is achieved for the first time by using VC++ programming tool.Key words： double needle bar; creel; jacquard shoe upper; design; simulation經编双针床纱架贾卡鞋材是在带有贾卡提花装置和纱架供纱装置的双针床经编机上生产的特殊提花鞋面织物（简称鞋材）。
现代贾卡经编机结构原理与产品设计_续三_(精)
现代贾卡经编机结构原理与产品设计(续三蒋高明丛洪莲江南大学纺织服装学院 214063摘要贾卡经编机是生产网眼类装饰织物的主要机器, 其产品主要用于室内装饰和装饰性妇女内衣面料及其花边辅料等。
贾卡经编机的发展经历了从机械式到电子式, 从有绳控制到无绳控制, 新一代匹艾州贾卡提花系统的使用, 使得贾卡经编技术更趋完善, 贾卡原理得到进一步扩展, 其产品更加精致和完美。
文章介绍现代贾卡经编机技术的发展、工艺、机器结构和原理以及花型设计方法。
关键词:贾卡经编工艺花型设计针织研究中图分类号:TS 183. 35 浮纹型贾卡经编机及其提花原理浮纹型贾卡机又称为克里拍簇尼克(Cliptronic 经编机, 主要机型有RJWB3/2F, RJWB 4/2F, RJWB8/2F (6/2F , RJWBS 4/2F (5/1F 。
它的成功开发,使得贾卡原理又有了进一步的发展, 现在不但可以控制贾卡针的横向偏移, 而且在纵向上可以控制贾卡纱线进入和退出工作, 从而形成独立的浮纹效应。
目前, 这一类机器的产品应用已从单一的网眼窗帘、台布等成功地渗透到花边领域, 同时还用于妇女内衣、紧身衣和外衣面料的生产。
该机具有以下特点:(1 地组织与花纹分开形成:即花纹图案是独立的, 可以在地组织上任意位置形成。
(2 花纹循环没有限制:由于采用电子贾卡系统, 因此花纹循环没有限制。
(3 具有独立的立体花纹效应:由于采用新型的Piezo 贾卡和单纱选择装置, 从而能形成特殊的立体花纹效应。
(4 织物底布具有很高的透明度:形成花纹的纱线只用于生产花纹部分, 在花纹与花纹之间这些纱线不用, 这样地组织就可以做得很精致, 透明度大, 并且织物克重很轻。
另外, 还可以在此类织物上再进行转移印花, 得到特有的蜡笔画的效果和白色花纹图形。
5. 1 机器结构原理RJWB 3/2F 成圈机件配置如图13所示。
在RJWB3/2F 型窗帘经编机上还配置有单纱选择装置(EFS 。
贾卡经编提花多色同织一次成型鞋面[实用新型专利]
![贾卡经编提花多色同织一次成型鞋面[实用新型专利]](https://img.taocdn.com/s3/m/1ef71d4a30b765ce0508763231126edb6e1a7648.png)
(10)授权公告号(45)授权公告日 (21)申请号 201520123445.9(22)申请日 2015.03.04A43B 23/02(2006.01)(73)专利权人江西彩帛针织品有限公司地址331700 江西省南昌市进贤县投资创业中心一楼(72)发明人姜国春(74)专利代理机构深圳市千纳专利代理有限公司 44218代理人胡毅(54)实用新型名称贾卡经编提花多色同织一次成型鞋面(57)摘要本实用新型公开了一种贾卡经编提花多色同织一次成型鞋面，其包括一由一种或多种颜色的线体织造而成的片状本体，该片状本体的顶部呈圆弧状凸起形成鞋头区域，中部两侧呈逐渐扩大状形成鞋身区域，底部的中间位置向内凹入形成鞋跟区域，所述鞋头区域、鞋身区域和鞋跟区域上至少设有一由与其颜色不同的线体织造而成织造色块，该织造色块可以为单一颜色或多种颜色的色彩、纹路、公司logo 或其它图形图案，达到具有多色、丰富图案的目的，有效省去传统后续还需进行染色、复合、热压等加工工序，缩短大量工时，避免后续加工失误风险，大大降低成本；而且由于采用织造工艺，使得产品更能多样化，最多可以织造50种颜色，利于广泛推广应用。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 204483238 U (45)授权公告日2015.07.22C N 204483238U1.一种贾卡经编提花多色同织一次成型鞋面，其特征在于，其包括一由一种或多种颜色的线体织造而成的片状本体，该片状本体的顶部呈圆弧状凸起形成鞋头区域，中部两侧呈逐渐扩大状形成鞋身区域，底部的中间位置向内凹入形成鞋跟区域，所述鞋头区域、鞋身区域和鞋跟区域上至少设有一由与其颜色不同的线体织造而成织造色块。
2.根据权利要求1所述的贾卡经编提花多色同织一次成型鞋面，其特征在于，所述鞋头区域与鞋身区域之间织造有装饰带。
针织学(经编部分)

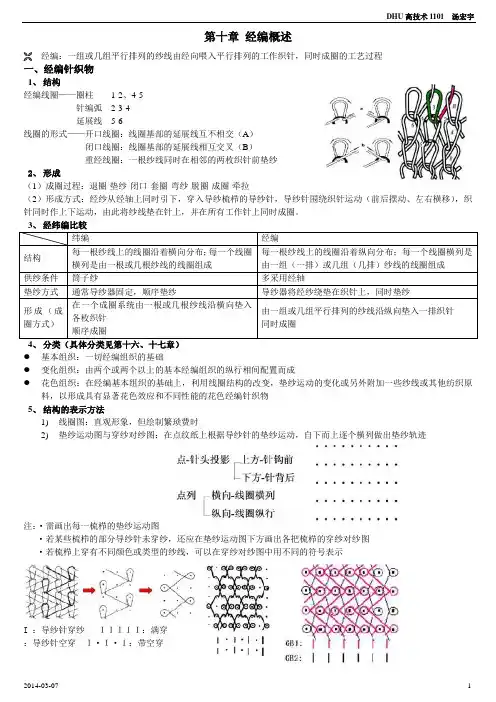

第十章 经编概述经编：一组或几组平行排列的纱线由经向喂入平行排列的工作织针，同时成圈的工艺过程一、经编针织物1、 结构经编线圈——圈柱 1-2、4-5 针编弧 2-3-4 延展线 5-6线圈的形式——开口线圈：线圈基部的延展线互不相交（A ） 闭口线圈：线圈基部的延展线相互交叉（B ）重经线圈：一根纱线同时在相邻的两枚织针前垫纱 2、 形成（1）成圈过程：退圈-垫纱-闭口-套圈-弯纱-脱圈-成圈-牵拉（2）形成方式：经纱从经轴上同时引下，穿入导纱梳栉的导纱针，导纱针围绕织针运动（前后摆动、左右横移），织针同时作上下运动，由此将纱线垫在针上，并在所有工作针上同时成圈。
4、 分类（具体分类见第十六、十七章） ● 基本组织：一切经编组织的基础● 变化组织：由两个或两个以上的基本经编组织的纵行相间配置而成● 花色组织：在经编基本组织的基础上，利用线圈结构的改变，垫纱运动的变化或另外附加一些纱线或其他纺织原料，以形成具有显著花色效应和不同性能的花色经编针织物 5、 结构的表示方法1) 线圈图：直观形象，但绘制繁琐费时2) 垫纱运动图与穿纱对纱图：在点纹纸上根据导纱针的垫纱运动，自下而上逐个横列做出垫纱轨迹 注：·需画出每一梳栉的垫纱运动图·若某些梳栉的部分导纱针未穿纱，还应在垫纱运动图下方画出各把梳栉的穿纱对纱图 ·若梳栉上穿有不同颜色或类型的纱线，可以在穿纱对纱图中用不同的符号表示I ：导纱针穿纱 ＩＩＩＩＩ：满穿 ：导纱针空穿 Ｉ·Ｉ·Ｉ：带空穿3)垫纱数码表示规则：·垫纱运动图中，数字写在点列的中间·“０”起始于梳栉横移机构一侧：在左侧，数字从左向右标注；在右侧，从右向左标注·Ｒａｓｃｈｅｌ经编机，针前序号０，２，４……Ｔｒｉｃｏｔ经编机针间序号０，１，２，３……·每一横列之间数码用“／”分隔，一个完全组织后用“／／”结束例：１－０／１－２／２－３／２－１／／【二行程（针前横移一次，针后横移一次）】针前横移动程；针后横移动程【三行程（针前横移一次，针后横移二次）】针前横移动程；针后第一次横移动程；针后第二次横移动程4)意匠图——用于设计某些经编花色组织的花型。
浮纹型贾卡经编织物的结构分析与工艺设计
浮纹型贾卡经编织物的结构分析与工艺设计王敏;丛洪莲;焦洋【摘要】在实际生产过程中,由于单纱选择装置特殊的作用,使得浮纹类织物新工艺在开机时容易出现大面积断纱现象,为此,详细阐述了该类织物生产过程中起始横列编织易断纱的原因,提出使用浮纹起头工艺来解决断纱问题,并将浮纹起头工艺整合到贾卡控制系统之中,因而使得采用新工艺上机生产时,先启用浮纹起头工艺,为花型生产做好准备,再进行花型生产.研究结果表明,上述做法不仅保证了织造的顺利进行,还满足了生产要求的布面质量.同时给出了浮纹起头工艺的设计原则,并用实例进行了说明.【期刊名称】《纺织学报》【年(卷),期】2016(037)001【总页数】6页(P52-56,63)【关键词】经编;浮纹;贾卡织物;起头工艺;断纱【作者】王敏;丛洪莲;焦洋【作者单位】江南大学针织技术工程研究中心,江苏无锡 214122;江南大学针织技术工程研究中心,江苏无锡 214122;江南大学针织技术工程研究中心,江苏无锡214122【正文语种】中文【中图分类】TS181.8浮纹型贾卡经编织物，是在RJWB(浮纹型贾卡提花经编机，RJ为贾卡提花拉舍尔经编机的代号，WB为经编浮纹型拉舍尔经编机的代号)型机器上生产的一类高档织物。
该类织物具有2种不同组织结构的花纹：无浮线连接的压纱型花纹和衬纬型花纹。
衬纬型花纹形成轻薄、精致、通透的底网，压纱型花纹形成独立、立体的浮纹主体花纹。
通常，衬纬花纹采用较细的原料，而压纱花纹采用很粗的原料，且压纱花纹之间无浮线连接，即压纱花纹过渡区间压纱纱线未被织入底网，从而保证了底网的轻透和压纱花纹的轮廓清晰，2种花纹的对比效果明显，能形成具有视觉冲击效果的浮雕效应。
目前，国际市场上浮纹型经编产品的机器生产仍然被德国Karl Mayer 公司所垄断，相对应产品的产地及销售地也主要聚集在欧美发达地区。
江苏润源控股集团有限公司已经研发出浮纹型贾卡经编机，进入试机及初步的产品开发阶段。
单贾卡经编间隔鞋面的工艺设计
表层间隔层底层图 1 经编间隔提花鞋面层次结构其观赏性、耐磨性要求较高，因此鞋面对纱线原料的耐高温性、耐磨性都有一定要求。
鞋面常用原料如表 2 所示。
1.4 编织工艺效应1.4.1 素色效应素色经编间隔提花鞋面的表层和底层选用具有同种染色性能的纱线编织，布面整体仅呈现一种颜色。
其提花效果主要通过结构效应实现，可形成薄组织、厚组织和网孔组织效应，但形成的花纹颜色单一，美观性较差。
该类织物的主要生产机型有RDPJ4/1、RDPJ5/1、RDPJ7/1。
以RDPJ5/1为例，梳栉GB1、JB2.1、JB2.2编织上表层织物，其中GB1作编链组织运动，JB2.1和JB2.2以成圈型贾卡的三针技术在前针床提花，根据织物的特性编织出网孔组织、稀薄组织、厚实组织效应，GB4和GB5共同编织织物的底层，GB3在前后针床轮流垫纱成圈，连接前后片织物。
1.4.2 双色效应双色经编间隔提花鞋面的表层和底层选用不同色纱或不同染色性能的纱线编织，间隔丝选用与后针床纱线颜色相同的纱线，不影响织物的双色效应。
通过网孔空隙，在带有贾卡提花的织物正面显现织物反面的颜色，从而形成双色效应。
该类织物的主要生产机型有RDPJ5/1、RDPJ7/1。
以RDPJ5/1为例，为使鞋面可透过网孔形成双色效应，GB5梳栉通常使用编链组织以形成网孔。
1.4.3 单面蜂巢效应单面蜂巢效应即采用两把梳栉反向垫纱只在一个表面形成具有网状结构的方法。
由于单面蜂巢织物具有良好的透气性和导湿性，因此常被用于制作运动鞋的内衬和鞋垫。
该类织物的主要生产机型为RD4N。
以RD4N为例，GB1、GB2进行对称垫纱，采取 1 穿 1 空的方式进行编织，形成单侧蜂巢效应。
利用该方法编织的织物具有透气性好、质量轻、结构稳定的特点。
1.4.4 双面蜂巢效应双面蜂巢效应即采用两把梳栉反向垫纱的方式在织物的两个表面编织出网状结构。
该经编织物在应用中主要作为鞋子的内衬，由于其双面都是网孔，织物的耐磨性相对较差，故应采用强度较好的纱线，如聚酯单丝或复丝。
贾卡经编机上的中国民族元素设计方法
贾卡经编机上的中国民族元素设计方法姚君洲;蒋高明【摘要】传统经编机的控制精度与梳栉横移距离无法满足中国民族元素图案造型的完整表达,但是随着现代数控贾卡装置在多梳经编机上的普及和电脑辅助设计与生产系统技术的应用,这种情况已经基本克服.文章以结合数控贾卡装置的多梳拉舍尔花边机和最新数控经编技术研究平台为基础,将民族元素与数控贾卡经编机结合,进行应用和实践,取得了良好的表现效果.【期刊名称】《纺织导报》【年(卷),期】2017(000)010【总页数】3页(P84-86)【关键词】贾卡经编机;民族元素;技术应用;设计方法【作者】姚君洲;蒋高明【作者单位】徐州工程学院艺术学院、江南大学教育部针织技术工程研究中心;江南大学教育部针织技术工程研究中心【正文语种】中文【中图分类】TS184.1数控横移和贾卡技术可以为拉舍尔花边织物的设计提供更短的新花型上机周期，而且使得题材选择更为广泛，设计人员可以实现更多的创意设计，同时数控技术的精确性，极大提升了织造准确率和产品品质。
在中国传统图案题材在拉舍尔花边设计中的实践应用研究中，数控贾卡技术为其提供了稳定高效的设计与织造平台。
贾卡经编机生产的花边具有多种艺术表现性，能够较好地表现民族性图案的艺术效果。
为更好地表现民族图案，文章从贾卡技术的特性展开研究，根据贾卡导纱针的工艺特点结合民族图案进行分析。
贾卡导纱针可以进行针前偏移，也可以进行针背偏移，使得形成民族图案花纹艺术表现的种类大大提升（表 1）。
（1）当贾卡导纱线针在运转时，导纱针针前、针后都没有发生偏移，进行正常垫纱形成薄组织，在织物表面形成薄花纹的艺术表现效果，有利于表现中国传统图案中线形较散、不是很粗的图案纹样。
（2）当贾卡导纱线针在运转时，配合一定的贾卡信息使导纱针发生偏移，纱线跨越 1 个针距，形成单针衬纬，出现网孔效应，在织物表面形成网孔花纹的艺术表现效果。
这种工艺技术比较适合表现中国传统图案中图形舒展度大、花型明显的图案纹样。
贾卡经编织物ppt课件
二、贾卡经编织物的分类
根据提花原理不同，可以分为四种类型的织物：
1.衬纬型贾卡经编织物 利用衬纬提花原理在衬纬型贾卡
拉舍尔经编机上生产，机型有MRPJ25/1，MRPJ 43/1， MRPJ 73/1，MRPJF59/1/24多梳经编机和其中的衬纬贾 卡梳栉一般用来形成花式底布。
2.成圈型贾卡经编织物 利用成圈提花原理在成圈型贾卡
（2）贾卡技术：三针技术
图 7-2-4
13
（3）原料 A：直径为0.15mm透明涤纶长丝； B：7Nm涤纶变形丝，白色； C：Nm5涤纶变形丝，白色。
（4）组织、穿经与送经量 GB1：0-1/1-0// 满穿A GB2：1-1/0-0/1-1/0-0/3-3/2-2/3-3/2-2/3-3/0-0// 满穿B JB4：0-0/2-2// 满穿C
（5）织物 纵密：6cpc； 横密：1.7wpi； 克重：185 g/m2； 横向缩率：96%； 产量：28m/h
（6）后整理：水洗，荧光增白，定型
14
第三节 成圈型贾卡经编织物
RSJ贾卡机是一类新型的 成圈型贾卡拉舍尔经编机，它 使用新型的匹艾洲（PIEZO） 贾卡提花系统，机器配有四到 五把梳栉，前梳为贾卡梳，后 面几把梳栉用于地组织的编织。
卡经编机生产花边，其花边可以是弹性的，也可以是非 弹性的；可以带花环，也可以不带花环。其花纹精致， 具有立体效应，并且底布结构清晰，克重轻，成本低。 这种产品在高档妇女内衣中有着广泛的应用。
8
第二节 衬纬型贾卡经编织物
衬纬型贾卡经编织物主要在RJ系列 经编机上生产。在该类型的机器上，比 较常见的是在方形网孔地组织上形成贾 卡花纹。三把地梳栉形成方形网孔底布。 如图7-2-1所示，地组织的垫纱运动为: GB1：0-1/1-0//； GB2：0-0/2-2/1-1/2-2/0-0/1-1//； 图 7-2-1 衬纬贾卡织物地组织垫纱图 GB3：3-3/0-0/1-1/0-0/3-3/2-2//；
贾卡面料_经编贾卡计算机仿真分析论文
贾卡面料_经编贾卡计算机仿真分析论文1．压纱型贾卡经编织物的结构压纱型贾卡经编针织物是由贾卡梳栉通过压纱方式来形成的。
由于压纱组织的压纱纱线仅在其延展线的两端与地组织相连，因此，具有很强的立体感。
压纱型贾卡经编针织物一般是由一把地梳做编链组织，或者是由一把地梳做编链，另外两把（或一把）梳栉衬纬形成方格底布。
花型部分主要是通过贾卡梳栉的偏移来形成的，贾卡梳栉偏移可使得延展线长短发生变化，从而产生厚薄不同的效应。
2．压纱型贾卡经编织物的线圈结构模型压纱型贾卡经编针织物的线圈结构如图1所示，图中黑色的纱线是由贾卡梳栉形成的，灰色的是由地梳栉形成的。
由此可以看出，贾卡线圈主要有两种结构形式。
因此，在建立线圈结构模型的时候就要对其分别建立相应的数学模型。
通过大量的程序实验证明，样条曲线能够很好的模拟出线圈结构中纱线的形态[2]。
因此，本文将通过使用样条曲线来表示线圈的结构形态，并考虑到计算机仿真时候运行时间的限制因素等来确定相应的控制点的数目和位置，最终实现快速、形象的仿真效果。
2.1线圈结构模型压纱型贾卡经编针织物的地组织一般是编链或者方格网眼，因此，地组织是要成圈编织的，其成圈运动是编链。
由于线圈是由圈柱、圈弧和延展线组成，因此，根据其成圈结构特征，可以用6点（P1~P6）连线表示线圈主干，如图2所示。
其中P1、P2、P3到O1O2直线的距离是在编程中根据实际的线圈形态通过多次实验，最终确定的。
当前横列的P6点与下一横列的P1点相连接，O1O2之间的距离为相邻横列之间的纵向距离。
2.2压纱结构模型传统的压纱型贾卡经编织物的线圈结构只有两种形式，如图3所示。
由于一个贾卡匠格代表的是两个横列[3]，因此，在建立贾卡织物的线圈结构模型的时候，就需要一次画两个横列。
图3（1）所示的线圈结构图是贾卡组织在奇数横列不发生偏移，偶数横列发生偏移的时候形成的。
在建立这种线圈结构模型的时候，需要选择14个点，如图4（1）所示。
中国经编产品网
中国经编产品网RSJ4/1型贾卡经编机结构原理及其产品发布日期：[2005-11-4] 共阅[4117]次江南大学纺织服装学院蒋高明1. 前言近十年来贾卡经编机发展迅速，从机械式贾卡装置发展到电磁式控制的贾卡装置，再从电磁式发展到现在的压电式，即Piezo贾卡系统。
Piezo贾卡的成功开发，使机器的速度提高了50%，可达1300转/分，而且贾卡提花原理得到进一步发展。
新一代压电贾卡提花系统的使用，使得贾卡经编技术更趋完善，其产品更加精致和完美。
根据贾卡提花原理的不同可以分为成圈型、衬纬型、压纱型和浮纹型四种。
RSJ4/1为成圈型贾卡经编机，又称为拉舍尔簇尼克（Rascheltronic），它替代了KSJ3/1特里科簇尼克经编机（Tricottronic）。
该机能高速生产弹性或非弹性、地组织可以是紧密的或网眼状的、具有立体或平面的贾卡提花织物，可用于妇女内衣、泳衣、紧身衣、运动衣和海滩服。
目前，我国还停留在贾卡经编机只能生产窗帘、台布等装饰织物的这种传统观念上，急需要更新。
本文将重点介绍RSJ4/1型贾卡经编技术、机器结构原理及其产品。
2. 机器结构原理RSJ4/1经编机采用最新的Piezo贾卡系统控制，所以能很快地任意地不受限制地进行花型设计，机器速度提高到过去难以达到的1100转/分。
为了进一步提高机器速度，机器可以配置成3把梳栉（RSJ3/1），这样机器速度可以达到1300转/分。
另外机器的机号最高可达E32。
目前Piezo贾卡机的速度和机号对于传统的贾卡技术都是难以想象的。
成圈机件配置如图1所示。
RSJ4/1贾卡经编机成圈机件由槽针、针芯、1把Piezo贾卡梳JB1（采用分离设计）、3把地梳（其中1把为氨纶梳GB4）、一个可以前后移动的沉降片梳和固定的脱圈板组成。
Piezo贾卡梳由两个分离的贾卡梳JB1.1和JB1.2组成，单个以半机号配置，这样两个分离的贾卡梳组成满机号。
在RSJ4/1贾卡拉舍尔经编机上，第一次采用3把地梳和贾卡梳一起摆动。
第12章 贾卡经编产品设计
第一节 贾卡经编织物分类及设计概述
第二节 贾卡经编织物计算机辅助设计
第三节 贾卡经编织物设计实例
曲 水 流 觞
生 态 校 园 ！
第一节 贾卡经编织物分类及设计概述
一、贾卡经编织物的分类
(一)衬纬型贾卡经编织物
利用衬纬提花原理在衬纬型贾卡拉舍尔经编机上生产。 主要在RJ系列经编机上生产，常用机型有： 早期有：RJ 4/1型. 目前多用于多梳经编机，如：MRPJ 43/1型. 多梳经编机和其中的衬纬贾卡梳栉一般用来形成花式底布比较常见的 是在方形网孔地组织上形成贾卡花纹。三把觞
生 态 校 园 ！
第三节 贾卡经编织物设计实例
压纱型贾卡经编织物——网眼窗帘
图 7-4-9
曲 水 流 觞
生 态 校 园 ！
第三节 贾卡经编织物设计实例
（1）机器规格： 机型：RJPC4F；机号：E9/18；工作幅宽：330cm（130″） 梳栉数：4（2）；机器速度：660rpm；花盘数：2 （2）贾卡技术：三针技术（满机号） （3）原料： A：涤纶变形丝，334dtex/96f，半消光； B：涤纶长丝，76dtex/24f，消光。
（1）绿色（H/H）：贾卡导纱针在针背横移时没有偏移，作1-0/0-1。 在二针技术中一般不用。 （2）白色（H/T）：贾卡导纱针奇数横列在针背横移时发生偏移，作 2-1/0-1。这样与地组织1-0/2-3在针背作反向垫纱。。 （3）红色（T/H）：贾卡导纱针偶数横列在针背横移时发生偏移，作 1-0/1-2。这样与地组织1-0/2-3作同向垫纱。
曲 水 流 觞
生 态 校 园 ！
第一节 贾卡经编织物分类及设计概述
图示为方格地组织的垫纱运动为: GB1：0-1/1-0//； GB2：0-0/2-2/1-1/2-2/0-0/1-1//； GB3：3-3/0-0/1-1/0-0/3-3/2-2//；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、经编贾卡起花的基本原理
贾卡梳栉：4-4/0-0 （1）编织期间所有移位 针都处高位，则贾卡导纱 针都与贾卡梳栉的运动一 致，即作4-4/0-0运动。 （2）当贾卡梳栉向左 作两针距针背横移 ---缩减了一个针距 （3）贾卡梳栉向右横移 ----垫纱长度向左推延了 一个针距
原则：在移位针床和贾卡梳栉的花 纹凸盘的相互工作配置上，总是使 各移位针仅与其左邻的贾卡导纱针 起偏移作用，从而使两者建立起一 一对应的相互作用关系。
Piezo技术
通过开关S1和 S2的切换，在 压电贾卡导纱 元件的两侧交 替加上电压信 号，压电陶瓷 变形，使得导 纱针向左或向 右偏移。
贾卡组织变化
贾卡花纹意匠图的设计步骤如下: 1、绘出花纹小样
2、选择意匠纸
3、将花纹转移到格子意匠纸上
4、涂色
六、电子控制的贾卡装置
通丝和移位针的基本位置 在高位，每编织一个横列 升降杆3上下运动一次。
ቤተ መጻሕፍቲ ባይዱ
a为无电子信息，移位 针在高位，贾卡导纱针没 有偏移。 b为有电子信息，移位 针下落到低位，贾卡导纱 针被偏移。
贾卡梳栉的衬纬垫纱运动： 4-4/0-0
（1）移位针每横列中都提到 高位——半密实区域(或稀薄 组织) （2）移位针在贾卡梳栉右移 横列(称为“A”横列)中处低 位，随后的左移横列（称为 “Ｂ”横列）中处于高位。--- 网孔区域(或网孔组织) （3）移位针在Ａ横列时处高 位，Ｂ横列时处低位 ----密 实区域(或密实组织)
4、贾卡导纱针偏移
（1）贾卡装置作用下 使移位针1上提，而移 位针2仍停留在低位
（3）移位针床和贾卡梳栉再次反向 相对横移一针距，使导纱针2＇回复 到直立的自由状态(也称 “释放”)
（2）移位针床与贾卡梳栉之间相对 横移一针距，处于低位的移位针2就 将相应的导纱针2＇偏移到相邻导纱 针1＇的前后同一条位置线上
第七节、贾卡经编织物与编织工艺
一、贾卡提花系统的结构和工作原理
（Jacquard Warp Knitted Fabric）
由贾卡提花装置分别控制拉舍尔经编机全 幅的各根部分衬纬纱线（经平垫纱纱线或 压纱纱线）的垫纱横移针距数，从而在织 物表面形成厚、薄、稀孔等花纹图案的经 编织物，称为贾卡提花经编织物，简称贾 卡经编织物。
896÷16=56
横针、推针也与竖针相对应排列。但选择针却以每两 排分别控制一排推针。每排选择针为8根，分别由纹 板上每排8个孔位控制。
竖针和移位针之间的通丝连接方式，称为“通丝的穿吊方式”
五、贾卡花纹意匠图和纹板的制备
贾卡花纹意匠图是在小方格纸中，根据织物组 织结构用三种不同的颜色涂覆相应的小方格。 通常密实组织在格子中涂红色，稀薄组织在格 子中涂绿色，网孔组织在格子中以白色(或不涂 色)标记。
贾卡提花装置:机械式（纹板式）
电子式
一、纹板式贾卡提花装置的结构和工作原理
1、贾卡提花系统
2、贾卡提花装置
纹板有孔，该移位针在高位； 纹板无孔，该移位针在低位。
3、贾卡导纱针 贾卡提花装置可以使每根导 纱针在一定范围内独立垫纱运 动 贾卡导纱针通常有A型和B型 两种形状 贾卡导纱针相间配置在贾卡 梳栉上 移位针一一对应地配置在贾 卡导纱针弯曲突出部段的上方 在导纱针的下端，A型比B型
三、贾卡经编机的花纹横移机构
地梳、贾卡梳栉、移位针床的横移运动 是由花盘凸轮传动 编织地组织中的衬纬组织各梳栉通常采 用花纹链条控制传动
贾卡经编机的花纹横移机构
1-花盘凸轮 2-花纹滚筒 3-蜗杆 4-蜗轮 5-推杆
四、提花系统中针的排列与通丝的穿吊形式
896竖针纹板的孔位分布图 1344÷16=84
