输送带的PLC控制系统设计与调试
皮带运输机传输系统的PLC控制设计
皮带传输机的PLC控制摘要皮带传输机是一种连续、快速、高效的物料传输设备、广泛应用于煤炭、建材、化工、机械、轻工业的行业的物料传输系统。
随着经济的发展,皮带传输机的应用越来越广泛,皮带传输机的继电器控制系统因存在设备故障率高、可靠性低、体积大、维修和改造不方便等许多缺陷而逐步被淘汰。
就此文章介绍了一种新型的皮带传输机PLC控制系统,对PLC选型、I/O端子接线、程序设计和控制原理等方面进行了详细的阐述。
关键词:皮带传输机 PLC 控制系统设计目录第一章绪论 (1)§1.1 课程设计的要求 (1)§1.1.1已知情况 (1)§1.1.2工序及控制 (1)第二章皮带传输机控制系统 (2)§2.1皮带输送机的电控原理及控制要求 (2)§2.2传送系统的硬件选择 (2)§2.3 PLC的选择 (3)第三章皮带传输机PLC控制系统硬件电路设计 (6)§3.1 主电路设计 (6)§3.2 系统I/O分配 (6)§3.2.1 系统I/O点的设置原则 (6)§3.2.2 系统I/O分配表 (7)§3.3 PLC外部接线图 (7)第四章皮带传输机PLC控制系统软件设计 (9)§4.1 系统梯形图程序设计 (9)§4.2系统指令表 (14)总结 (19)参考文献 (20)第一章绪论§1.1 课程设计的要求§1.1.1已知情况某皮带运输传输系统由3台Y系列三相异步电动机驱动,电动机规格均为3KW,380V,6.8A,不平凡启动。
§1.1.2工序及控制(1)启动时先启动出料端(末端)皮带机M3,经过5s延时,再启动M2,经过5秒延时,再启动M1,即M3[启动]→5秒延时→M2[启动]→5秒延时→M1[启动] (2)停止是先停止进料端(首端)皮带机,待料运完后再次依次停止其他皮带机,即:M1[停止]→5秒延时→M2[停止]→5秒延时→M3[停止]。
输送带的PLC控制系统设计与调试毕业设计
输送带的PLC控制系统设计与调试毕业设计皮带输送机的PLC控制电气控制技术题目:电气控制技术在工业生产中的应用班级:--姓名:-- 学号:-- 指导教师:--前言由于电气控制技术的迅速发展,尤其是可编程控制器技术的发展与应用日臻完善。
对电气控制技术及PLC的学习与应用显得特别重要。
工厂及生产线的建设和改造正朝着自动化、网络化、信息化的方向发展。
电气控制技术在工业生产中的作用越来越重要,特别是PLC的应用。
PLC集三电(电控、电仪、电传)为一体、性能价格比高、高可靠性的特点,已成为自动化工程的核心设备。
PLC成为具备计算机功能的一种通用工业控制装置,其使用量高居首位。
PLC成为现代工业自动化的三大技术支柱(PLC、机器人、CAD/CAM)之一。
就全世界自动化市场的过去、现在和可以预见的未来而言,PLC仍然处于一种核心地位。
在最近出现在美国、欧洲和国内有关探讨PLC发展的论文中,这个结论是众口一词的,尽管对PLC的未来发展有着许多不同的意见。
在全球经济不景气的时候,PLC的市场销售仍然坚挺;PC控制有了引人注目的进展,但毕竟只能对高端的PLC产品形成竞争;小型、超小型PLC的发展势头令人刮目相看;PLC和PC控制在今后可能相互融合。
摘要随着计算机科学的发展,微控制器已经深入地渗透到我们的生活中。
工厂及生产线的建设和改造正朝着自动化、网络化、信息化的方向发展。
我们的生活环境越来越多称之为可编程控制器的小电脑在为我们服务。
传送带是生产系统中的重要物料输送工具,但现在仍有不少传送带采用功能单一的按钮式电气控制柜控制,已不能满足现代生产线物料输送管理的需要。
本次以传送带为主要控制对象,采用基于PLC的控制系统来构建传送带输送控制平台。
借助可编程控制器PLC强大的编程功能,本系统可以大幅度减轻了一线工人劳动强度和现场管理难度,提高了设备的可靠性,减少了故障率,加强了安全系数,体现了以人为本的原则,使生产和管理更趋规范化、科学化。
传送带PLC控制系统设计
参考内容
一、引言
可编程逻辑控制器(PLC)是一种广泛应用于工业自动化控制的装置,具有 高可靠性、抗干扰能力强、编程简单等特点。在物料分拣传送带系统中,PLC通 常作为主控单元,对传送带运行进行实时监控和控制。物料分拣传送带主要负责 将不同种类的物料按照要求分拣到指定位置,变频调速控制系统则可以调节传送 带的运行速度,提高分拣效率。本次演示将详细介绍基于PLC的物料分拣传送带 变频调速控制系统的设计。
传送带PLC控制系统设计
ห้องสมุดไป่ตู้ 目录
01 一、理解传送带PLC 控制系统的重要性
03 参考内容
02
二、传送带PLC控制 系统设计详解
随着工业生产的不断发展,PLC控制系统在各种生产设备中的应用越来越广 泛。其中,传送带PLC控制系统设计对于提高生产效率和降低成本具有重要意义。 本次演示将详细介绍传送带PLC控制系统设计的相关内容。
三、系统设计
1、硬件设计
(1)电气控制系统:包括电源模块、输入模块、输出模块和通信模块。电 源模块为整个系统提供稳定的电源;输入模块接收操作人员输入的信号和传感器 采集的信号;输出模块根据PLC的处理结果控制变频器和执行机构;通信模块则 实现PLC与其他设备的数据交换。
(2)传感器选择:根据分拣要求选择相应的传感器,如重量传感器、颜色 传感器、尺寸传感器等,对物料进行检测和识别。
感谢观看
(3)仪表安装:选择合适的仪表对系统进行实时监控,如电流表、电压表、 转速表等。
2、软件设计
(1)PLC程序设计:根据分拣要求编写PLC程序,实现系统的逻辑控制和实 时监控。程序包括输入处理、输出处理、通信处理、数据处理等功能。
(2)变频器调试:根据传送带的负载和电动机的参数,调试变频器参数, 实现稳定的调速控制。
煤矿皮带运输机PLC控制系统的设计与实现
Automatic Control •自动化控制Electronic Technology & Software Engineering 电子技术与软件工程• 137【关键词】PLC 控制系统 皮带运输机 软硬件设计 安全生产推动煤炭运输技术发展,提高煤炭生产开发效率,是新时期社会发展提出的根本需求。
想要让国家实现绿色可持续发展,就必须要科学地进行能源开发,在满足能源需求的基础上,坚持绿色开采。
而皮带运输机PLC 控制系统的应用在提高效率、节约能源、降低成本等方面都发挥着重要作用,因此成为焦点之一。
1 煤矿皮带运输机PLC控制系统硬件设计皮带运输机本身的运输量较大、维护较为简单、操作便捷,在煤炭开采运输中,可以有效提高运输效率,降低运输成本。
但是在实际应用的过程中,皮带运输会出现跑偏、打滑、噪声、断裂等情况,将PLC 控制系统应用在皮带运输机中可以让系统更加完善,运行效果也会得到改善,生产运输安全也会得到保障。
首先,需要确定PLC 控制系统中使用的可编程控制器,本文选择的PLC 控制器为S7-200。
这种控制器最大的特点在于可以和其他网络进行连接,组建形成一系列复杂的控制系统,进而满足特定的功能需求。
然后,要对电机控制回路进行设计,在实际应用的过程中,可以使用两台三相异步电动机并联在三相电源上,然后利用的不同的电路控制两台电机的启动和关闭。
2 煤矿皮带运输机PLC控制系统软件设计在确定PLC 控制系统的硬件设备后,还要对系统软件进行设计,以此提高系统的灵活性。
2.1 地址分配设计I/O 地址分配是软件系统中最重要的部位,在大部分PLC 控制系统的编程说明中都针对这一软件设计进行了分析。
一般情况下,需要根据实际需求对PLC 的FO 点数进行估算,煤矿皮带运输机PLC 控制系统的设计与实现文/郭宁计算出确定数据后才能够购买对应型号的PLC 控制系统设备。
不同PLC 设备的电路连接方式不同,都是由FO 模块上的FO 地址分配确定的,FO 设备功能离不开FO 地址的分配。
传送带的PLC控制-课程设计
传送带的PLC控制-课程设计PLC控制技术课程设计说明书输送带的PLC控制前言可编程控制器(PLC)是一种专门为在工业环境下应用而设计的数字运算和操作的电子装置。
它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
自从可编程控制器诞生以来,电气工程技术人员感受最深刻的也正是可编程控制器二次开发编程十分容易。
它在很大程度上使得工业自动化设计从专业设计院走进了厂矿企业,变成了普通工程技术人员甚至普通工人力所能及的工作。
再加上其体积小、可靠性高、抗干扰能力强、控制功能完善、适用性强、安装接线简单等众多优点,在问世后的短短几十年中获得了突飞猛进的发展,在工业控制中得到了非常广泛的应用。
输送带在工业生产中是必不可少的,以传统继电接触器为控制核心的传送控制系统通过接线表达各元器件之间的关系,要想改变逻辑关系就要改变接线关系,显然是比较麻烦的。
随着可编程控制器的迅猛发展,传统接触继电器控制系统已逐渐被PLC控制系统所替代。
以PLC为控制核心的传送控制系统,在它的接口上接有各种元器件,而各种元器件之间的逻辑关系是通过程序来表达的,改变这种关系只要重新编排原来的程序就行了,比较方便。
本课程设计就是以可编程控制器(PLC)为控制核心的传送控制系统。
目录前言………………………………………………………………………………11设计要求 (3)2硬件系统的设计 (4)2.1 I/O与内部资源的分配 (4)2.2P L C电气接口 (5)3软件系统的设计 (6)3.1控制功能的实现 (6)3.2梯形图与指令表 (7)4仿真与调试 (8)设计心得……………………………………………………………………………1 2 参考文献……………………………………………………………………………1 3 致谢………………………………………………………………………………1 31.设计要求在工厂自动化领域中,传送带是经常用到的。

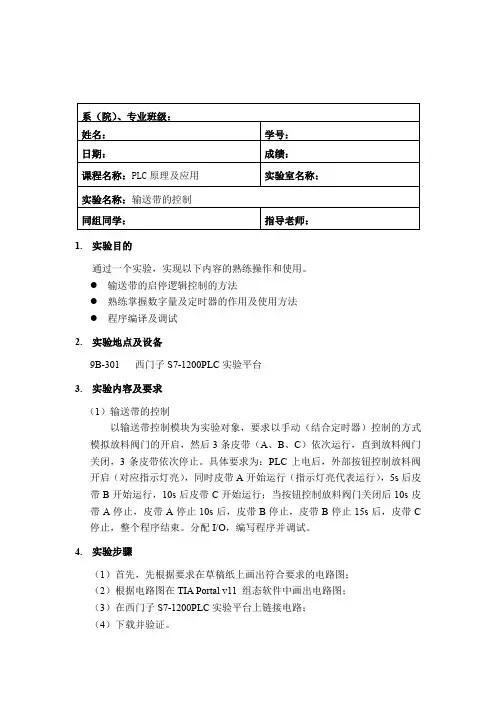

PLC实验--输送带的控制
1.实验目的
通过一个实验,实现以下内容的熟练操作和使用。
●输送带的启停逻辑控制的方法
●熟练掌握数字量及定时器的作用及使用方法
●程序编译及调试
2.实验地点及设备
9B-301 西门子S7-1200PLC实验平台
3.实验内容及要求
(1)输送带的控制
以输送带控制模块为实验对象,要求以手动(结合定时器)控制的方式模拟放料阀门的开启,然后3条皮带(A、B、C)依次运行,直到放料阀门关闭,3条皮带依次停止。
具体要求为:PLC上电后,外部按钮控制放料阀开启(对应指示灯亮),同时皮带A开始运行(指示灯亮代表运行),5s后皮带B开始运行,10s后皮带C开始运行;当按钮控制放料阀门关闭后10s皮带A停止,皮带A停止10s后,皮带B停止,皮带B停止15s后,皮带C 停止,整个程序结束。
分配I/O,编写程序并调试。
4.实验步骤
(1)首先,先根据要求在草稿纸上画出符合要求的电路图;
(2)根据电路图在TIA Portal v11 组态软件中画出电路图;
(3)在西门子S7-1200PLC实验平台上链接电路;
(4)下载并验证。
5.实验记录(分析)及讨论
分析:按下外部开关I0.0后,此时置位线圈Q0.5和Q0.6置1,表示放料阀门的开启和皮带A运行;1秒之后Q0.2置1,表示皮带B运行;3秒之后Q0.3置1,表示皮带C运行;
按下外部开关I0.1后,此时置位线圈Q0.5置0,表示放料阀门的关闭;2秒之后Q0.6置0,表示皮带A停止运行;4秒之后Q0.2置0,表示皮带B停止运行;5秒之后Q0.3置0,表示皮带C停止运行。
整个程序结束。
王冬PLC设计皮带运输机传输系统梯形图控制程序设计与调试
课程设计基于PLC的皮带运输机传输控制系统设计与调试学院(系):信息系专业班级:电气自动化一般姓名:王冬学号:130723016指导教师:石昊设计日期:2015年6月24日设计报告书目录一、设计目的 (3)二、控制要求: (3)三、设计过程 (3)PLC 输入/ 输出端子接线图 (3)主回路电机的外部接线图 (4)程序的实现 (5)皮带传输机控制原理 (8)四、系统调试与结果 (9)4.1 系统调试 (9)4.2 调试结果 (9)五、主要元器件与设备 (11)六、课程设计体会与建议 (11)一、设计目的1.熟悉步进顺控指令的编程方法; 2.掌握选择性流程程序的编制;3.掌握皮带运输机的程序设计及其外部接线。
二、控制要求:1、皮带运输机传输系统由四台电动机M1,M2,M3,M4带动 起动时M4 M3 M2 M1 (分别间隔5s ) 停止时M1 M2 M3 M4 (分别间隔5s )2、当某条皮带机发生故障时,该皮带机及其前面的皮带机立即停止,而其后的皮带机则待料运完后才停止。
例如:M2出故障,M2和M1立即停止,经5s 延时后,M3停,再经过5s ,M4停3、设置故障调试开关三、设计过程PLC 输入/ 输出端子接线图图1皮带运输机的动作示意图在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带运输系统运送原料或物品。
供料由电阀DT 控制,电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。
储料仓设有空仓自动/手动转换自动起动正常停止急停点动DT电磁阀点动M1点动M2点动M3点动M4满仓信号空仓信号故障起动和满仓信号,其动作示意简图如图1所示。
根据皮带运输机的控制要求,其系统PLC 输入/ 输出端子接线图如图2 所示,(PLC 的输出负载都用指示灯代替)。
图2 中:SA0 ———自动/手动按钮 SB1 ———自动启动按钮 SB2 ———正常停止按钮 SB3 ———急停按钮SB4 ———点动DT 电磁阀按钮SB5~SB8 ———M1~M4的点动启动按钮 SQ1———满仓信号按钮 SQ2———空仓信号按钮 SB9 ———故障启动按钮 KA1———控制DT 的起动和停止 HL1~HL4———M1~M4接通指示灯KM1~KM4 ———交流接触器, 分别控制M1~M4 的起动和停止。
传送带PLC控制系统设计
传送带PLC控制系统设计一、本文概述Overview of this article随着工业自动化水平的不断提升,传送带作为物流和生产流程中的关键环节,其控制系统设计变得愈发重要。
本文将深入探讨《传送带PLC控制系统设计》的相关内容,旨在为读者提供一套全面、高效的传送带控制系统设计方案。
文章将首先介绍传送带PLC控制系统的基本概念、发展历程以及其在工业自动化领域的应用价值。
随后,文章将详细阐述PLC控制系统的硬件组成、软件编程以及系统调试等关键环节,并结合实际案例进行分析。
文章还将探讨传送带PLC控制系统设计中的常见问题及解决方案,为读者在实际应用中提供有益参考。
通过本文的阅读,读者将能够深入了解传送带PLC控制系统的设计原理和实践方法,为工业自动化领域的发展贡献力量。
With the continuous improvement of industrial automation level, the control system design of conveyor belts, as a key link in logistics and production processes, has become increasingly important. This article will delve into the relevant content of "Design of PLC Control System for ConveyorBelt", aiming to provide readers with a comprehensive and efficient design scheme for conveyor belt control system. The article will first introduce the basic concept, development history, and application value of PLC control system for conveyor belts in the field of industrial automation. Subsequently, the article will elaborate in detail on the hardware composition, software programming, and system debugging of the PLC control system, and analyze them in conjunction with practical cases. The article will also explore common problems and solutions in the design of PLC control systems for conveyor belts, providing useful references for readers in practical applications. Through reading this article, readers will be able to gain a deeper understanding of the design principles and practical methods of PLC control systems for conveyor belts, contributing to the development of industrial automation.二、传送带基础知识Fundamentals of conveyor belts传送带作为工业生产和物流运输中的关键设备,广泛应用于各个行业。
PLC课程设计报告--皮带运输机传输系统梯形图控制程序设计与调试
郑州航空工业管理学院《电器控制与PLC》课程设计说明书07 级电气工程及其自动化专业 0706073 班级题目皮带运输机传输系统梯形图控制程序设计与调试姓名学号指导教师崔建峰二О一一年一月十七日四节传送带PLC控制课程设计一设计背景和功能概述二电气原理图与功能详细分析说明三部分元件的说明四软件流程图五四节传送带PLC源程序清单六系统调试七总结四节传送带PLC控制系统设计一设计背景和功能概述可编程控制器,简称PLC(Programmable logic Controller)是指以计算机技术为基础的新型工业控制装置。
在1987年国际电工委员会(International Electrical Committee)颁布的PLC标准草案中对PLC做了如下定义:“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体,易于扩展其功能的原则而设计。
20世纪末期,可编程控制器的发展特点是更加适应于现代工业的需要。
从控制规模上来说,这个时期发展了大型机和超小型机;从控制能力上来说,诞生了各种各样的特殊功能单元,用于压力、温度、转速、位移等各式各样的控制场合;从产品的配套能力来说,生产了各种人机界面单元、通信单元,使应用可编程控制器的工业控制设备的配套更加容易。
目前,可编程控制器在机械制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。
本课题是用PLC控制四节传送带。
用PLC控制传送带具有程序设计简单、易于操作和理解、能够实现多种功能等优点。
此系统主要能够实现顺次启动和停止,紧急故障处理等功能。
二电气原理图与功能详细分析说明2.1 按钮分配和实物模型如下:功能说明:四条皮带运输机的传送系统,分别用四台异电动机M1、M2、M3、M4(型号:JO2-41-4)带动,控制过程如下:启动时先按下SB1按钮,起动最末一条皮带机,经过5秒延时,再依次起动其他皮带机。
基于PLC的传送带的控制系统设计
大學本科畢業設計(論文)課題基於PLC的傳送帶控制系統設計類別大學畢業設計論文系科電氣工程系專業電氣工程及其自動化班級電氣083班姓名鄭能文完成日期指導教師基於PLC的傳送帶的控制系統設計摘要介紹了PLC在四節傳送帶控制系統中的應用,同時也詳細地敘述了系統中相關控制專案的設計方案及具體實現方法。
文中還介紹了基於PLC與單片機的區別使我們能更加的清楚認識PLC,對學生熟悉PLC控制系統的結構和工作原理以及學習梯形圖的編寫都有很大的幫助。
本系統是對四節傳送帶控制的系統,該設備適用於流水線生產等,也可以把生產出的貨物進行傳送到特定的地方。
高可靠性是電氣控制設備的關鍵性能。
PLC由於採用現代大規模積體電路技術,採用嚴格的生產工藝製造,內部電路採取了先進的抗干擾技術,具有很高的可靠性。
從PLC的機外電路來說,使用PLC構成控制系統,和同等規模的繼電接觸器系統相比,電氣接線及開關接點已減少到數百甚至數千分之一,故障也就大大降低。
此外,PLC帶有硬體故障自我檢測功能,出現故障時可及時發出警報資訊。
在應用軟體中,應用者還可以編入週邊器件的故障自診斷程式,使系統中除PLC以外的電路及設備也獲得故障自診斷保護。
關鍵字:傳送帶PLC 故診斷控制可編程控制器控制Four conveyer belts simulation controlAbstractIntroduced PLC in four conveyer belts control system application, simultaneously also in detail narrated in the system to be connected the control project design proposal and the concrete realization method. In the article also introduced enables us based on PLC and the monolithic integrated circuit difference even more clearly to know PLC, is familiar with the PLC control system to the student the structure and the principle of work as well as the study trapezoidal chart compilation all has the very big help.This system is a system which controls to four conveyer belts, this equipment is suitable for the production-runs and so on, also may the cargo which produces carry on transmits to the specific place.The redundant reliability is the electricity control device essential performance. PLC because uses the modern large scale integrated circuit technology, used the strict production craft manufacture, the internal circuit has adopted the advanced antijamming technology, had the very high reliability. Machine the external circuit said from PLC that, uses the PLC constitution control system, compares with the same level scale relay system, the electrical wiring and the switch contact reduced to several hundred even several 1/1,000,the breakdown also greatly reduces. In addition, PLC has the hardware breakdown self-examination function, appears when the breakdown may promptly send out the warning information. In the application software, the application also may enroll the periphery component the breakdown from the diagnostic program, causes in the system also obtains the breakdown besides the PLC electric circuit and the equipment from the diagnosis protection Key word: Control Programmable controller目錄摘要 (Ⅰ)Abstract (Ⅱ)目錄 (Ⅲ)引言 (1)第一章可編程控制器的概述 (2)1.1可編程邏輯控制器(PLC) (2)1.2可編程邏輯控制器(PLC)的產生 (2)1.3可編程邏輯控制器的特點 (3)1.4可編程邏輯控制器的分類 (5)1.5可編程邏輯控制器的的發展 (6)1.5.1國外的PLC的發展 (6)1.5.2國內的PLC的發展 (7)1.5.3 PLC的展望 (7)第二章可編程控制器的結構和原理 (8)2.1 可編程控制器的基本結構 (8)2.2 可編程控制器的編程語言 (9)第三章PLC與繼電器,單片機的異同 (12)3.1 什麼是PLC (12)3.2 PLC與單片機的區別 (12)3.3 PLC與繼電器系統的異同 (12)3.4 PLC系統的設計 (13)3.4.1 PLC的選型原則 (13)3.4.2 可編程順序控制器的設計流程 (14)3.5 PLC的自動檢測功能及故障診斷 (15)3.5.1 超時檢測 (15)3.5.2 邏輯錯誤檢查 (16)第四章傳送帶的介紹 (17)4.1 傳送帶常見的故障由與維護 (17)4.1.1 傳送帶常見的故障 (17)4.1.2 傳送帶跑偏 (17)4.2 四級傳送帶的設計 (18)4.2.1 四級傳送帶的控制要求 (18)4.2.2 四級傳送帶的視圖 (19)4.2.3 輸入、輸出分配表 (20)4.2.4 電動機接線圖 (20)4.2.5 PLC接線圖 (21)4.2.6 控制面板 (21)4.2.7 程式梯形圖 (22)總結 (27)參考文獻 (1)致謝 (2)附錄 (3)引言可編程控制器(PLC)是以電腦技術為核心的通用自動控制裝置,在各行各業中得到了廣泛的應用。
皮带运输机传输系统梯形图控制程序设计与调试
目录摘要 (1)一、课设要求 (2)二、设计目的 (2)三、设计方案思路 (2)四、PLC编程的I/O编址及I/O端子接线图 (3)(一)I/O编址 (3)(二)I/O端子接线图 (3)五、PLC编程及调试 (3)(一)系统流程图 (3)(二)程序设计 (5)(三)、皮带传输控制原理 (8)六、课程设计小结 (10)七、参考文献 (11)皮带运输机传输系统梯形图控制程序设计与调试摘要:皮带机是皮带输送机的简称,皮带机运用输送带的连续或间歇运动来输送各种轻重不同的物品,既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的件货,用途广泛。
它的控制形式也多种多样,它可以由单片机,PLC,以及计算机来控制,由于PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点,是目前工业自动的首选控制装置,故本设计中采用PLC 集中控制的办法。
此次设计容中利用PLC编程来实现皮带运输机的启动和停止要求,同时对运行过程中出现故障的调试。
关键词:皮带运输机;PLC ;故障调试皮带运输机传输系统梯形图控制程序设计与调试一、课设要求1. 控制要求:(1)皮带运输机传输系统由四台电动机M1,M2,M3,M4带动起动时M4→M3→M2→M1 (分别间隔5s)停止时M1→M2→M3→M4 (分别间隔5s)(2)当某条皮带机发生故障时,该皮带机及其前面的皮带机立即停止,而其后的皮带机则待料运完后才停止。
例如:M2出故障,M2和M1立即停止,经5s延时后,M3停,再经过5s,M4停(3)设置故障调试开关2. I/O编址3. 编程并调试4. I/O端子接线图二、设计目的1、熟悉步进顺空指令的编程方法;2、掌握选择性流程的编制3、掌握皮带运输机的程序设计及I/O端子接线图三、设计方案思路1、设计启动电路控制程序2、设计停止电路控制程序3、设计故障调试电路控制程序四、PLC编程的I/O编址及I/O端子接线图(一)I/O编址(二)I/O端子接线图启动停止五、PLC编程及调试(一)系统流程图图1 故障调试流程图图2 系统总流程图(二)程序设计1、状态转移图K50K50K50X2T4T5T6RST S23图3 启动控制SFC 图 图4 停止控制步进梯形图S20S21S22S23Y3T6k50Y2Y1T6T6k50 k50图5 故障调试控制步进梯形图2、PLC程序(1)启动控制程序(2)故障调试程序(3)停止控制程序(三)、皮带传输控制原理(1)启动控制:接通PLC 的电源, 在初始化脉冲M8002 作用下进入初始状态S20。
皮带运输机的plc控制系统设计
摘要在物流企业机电输送中,需要把一件物品从某一位置搬到另一位置,并且能自动完成工序,因此输送带控制系统被广泛运用于物流行业,然而,传统的接触继电器控制系统有着接线复杂、抗干扰能力差和容易接触不良从而造成故障的缺陷,而且功能扩展性差。
PLC系统因其可靠性高、编程简单、功能完善而越来越受到青睐,传统的接触继电器控制系统已逐步被PLC系统所取代.目前传统的继电接触器控制系统己逐步为PLC所取代这是一种发展的趋势。
接触继电器控制系统是根据一定的生产机械,一定的生产工艺,采用硬接线方式,以完成一定的逻辑控制(包括空间控制、时间控制等)功能的。
而一旦生产机械不同或生产工艺变更,则系统必须重新设计改造。
而PLC技术,由于采用了微电了技术和计算机技术,其逻辑控制功能可以通过软件编程来实现。
因此当生产机械或生产工艺变更,只需改变程序或变更一下接线端子就可以了。
本文介绍了基于的输送带控制系统,该系统通过控制输送带的运行与停止、翻身电机和推杆电机的正反转,实现了工作的顺利进行.关键词:PLC;输送带;使用目录摘要 (I)1前言 (1)1。
1研究背景 (1)1.2文献综述 (2)1。
3设计工作方案 (3)2PLC系统的工作分析及特点 (4)2。
1 工作流程分析 (5)2.2 系统的工作步进时序图 (6)2.3 PLC的特点 (6)3输送带控制系统描述及其系统运行要求 (7)4确定系统的输入输出点数及PLC类型 (8)5 PLC皮带运输机概述 (9)5.1 PLC控制技术在煤矿井下的应用 (9)5。
2 控制系统组成 (10)6 皮带运输机的设计 (10)6.1系统总体设计 (10)6。
2 系统的硬件设计 (11)6。
2.1 PLC 选型 (11)6.2.2 I/O 分配表 (12)6.2。
3 I/O 接线图 (12)6.3 系统的软件设计 (13)6。
3.1 模块编程思想 (13)6.3。
2 主程序的设计 (14)7 结语 (16)1前言目前,输送带控制系统在工业领域有着广泛的应用,此外,输送带控制系统也广泛运用于物流行业,采用传统的接触继电器控制系统,不仅接线复杂、抗干扰能力差,易因接触不良而造成故障,而且功能扩展性差。
项目九:PLC控制输送带顺序启动和停止设计、安装、调试
模块3:PLC控制输送带顺序启 动和停止安装、调试
二、实验器材 1.三菱系列可编程控制器实验台 2.编程软件 3.编程电缆 4.电动机实验台 5.电气控制接口板 6.连接导线 三、项目报告要求 1.写出实验过程中所用的实验器材,整理实验数据,完成项目报告。 2.根据实验情况,选择电动机顺序起动或电动机顺序起动和停止的程序写入报 告中
模块1:PLC控制输送带顺序 启动和停止电器元件选型
一、输送带传动的工艺分析: 输送带由三台电机驱动,其电机工作的时序图如下:
ቤተ መጻሕፍቲ ባይዱ 模块1:PLC控制输送带顺序 启动和停止电器元件选型
二、I/O地址分配: 正转按钮SBA(X0) 停止按钮SBB(X1) 输出地址为: 电动机1正转KMl(Y0) 电动机2正转KM2(Y1) 电动机3正转KM3(Y2) 三、元器件选型 四、项目报告
模块3:PLC控制输送带顺序启 动和停止安装、调试
⑥PLC主机拨至“STOP”端。将原有程序清除,输入程序,并检查程序。 ⑦PLc主机拨至“RUN运行端,试运行程序(此时交流电源不需要通电),按下起动 按钮X0及停止按钮X1,观察PLC输出结果是否正确。 ⑧程序正确后,再接通交流电源,按图接通主回路图,并使主回路通电。按下起 动按钮X0后交流电动机运行,按下停止按钮X1后电动机停止。
毕业论文_基于PLC的传送带控制设计 精品
设计任务书09秋机械本科学生:张伟课题名称:传送带PLC的设计要求:在工厂自动化领域中,传送带是经常用到的。
如图所示为一输送工件的传送带,其动作过程如下:1.按下启动按钮SB1,电机1、2运转,驱动传送带1、2移动。
按下停止按钮SB2,电动机停止转动,输送带停止。
2.当工件到达转运点A,使输送带1停止,气缸1动作,将工件送上输送带2。
气缸采用自动归位型,当SQ2检测气缸1到达定点位置时,气缸1复位。
3.当工件到达转运点B,SQ3使输送带2停止,气缸2动作,将工件送上搬运车。
当SQ4检测气缸2到达定点位置时,气缸2复位。
根据本课题要求,用PLC实现对输送带的控制,并画出电气接口图。
指导教师:目录引言 (5)1.1传送带控制系统的发展概述 (6)1.1.1我国传送机的发展 (6)1.1.2国内传送带输送机的发展发展趋势 (6)1.2总体方案说明 (7)传送带控制系统设计及PLC的选取 (7)2.1 PLC的选取及介绍 (7)2.1.1三菱FX2N PLC的主要特点 (7)2.1.2 PLC的性能指标和分类 (7)硬件系统的设计 (8)1.I/O口与内部资源的分配 (8)2.PLC控制电路接线图 (8)3.主电路接线图 (8)软件系统的设计 (11)1.控制功能的实现 (11)2.梯形图语言 (12)3.指令表 (13)全文总结 (13)参考文献 (13)【引言】随着经济的快速发展, 企业竞争越来越激烈,为提高效率、降低生产成本, 传送带得到了广泛的应用。
传送带广泛应用于工业生产系统。
传送带的应用不仅节约了劳动力, 提高了生产效率, 而且降低了生产成本, 在工业生产中发挥了巨大的作用。
未来传送带设备的将向着大型化发展、扩大使用范围、物料自动分拣、降低能量消耗、减少污染等方面发展。
本设计结合传送带的实际模型, 针对PLC本身具有的功能特点,成功的实现对传送带系统的控制, 达到了预期的控制效果。
可编程控制器(PLC)是一种专门为在工业环境下应用而设计的数字运算和操作的电子装置。
基于PLC的运料传送带的控制系统设计
0 引言本文针对传统皮带运输机的节能运行进行了分析,设计了基于PLC 的控制系统。
可编程控制器(PLC)是以微处理器为基础的通用工业自动化控制,被称为工业自动化的支柱之一。
1 总体方案设计1.1 皮带运输机的结构该皮带式输送机具有结构简单、运行正常、输送能力大、部件摩擦强度低、能耗低等优点,能自由行走,在机体全长或弯曲的地方可以横向装卸。
引擎是一个能量源,有一个发射器,它与主机相连:物料不断地被输送到传送带上。
滚子装在搁板上,滚子由轴、轴承和标准袖等组成,输送带是承载机构和牵引机构。
1.2 运输机的工作流程(1)启动自动启动:点击自动启动按钮,启动信号灯亮,启动时启动(终端)M4载物架,延时5秒启动m3,延时5秒启动M2,延时5秒启动M1,5秒后启动M1,即启动M4【启动】%5延时5秒,启动m3【启动】%5延时5%M2【启动】%1【启动】%。
M4手动激活:点击开始按钮,开始光线明亮,通常情况下,启动皮带机M4,按钮然后点击M3,然后开始M3的带式输送机,然后单击按钮平方米,开始带式输送机M2,终于按下开始按钮M1,M1开始式输送机;M1手动停止:按下停止按钮,停止灯,在正常情况下,停止皮带机M1,刹车灯灯;停止按钮,然后单击平方米,然后停止皮带输送机M2,M3,然后单击停止按钮,然后停止皮带机M3,M4终于停止按钮,然后停止M4带式输送机。
系统停止流程图如图1所示。
图1 皮带启动流程图1.3 系统的设计内容带式输送机控制系统采用PLC 控制发动机,控制煤的运行,允许在紧急情况下按相反的顺序启动、停止故障和停车。
出现故障时,需要前面的皮带输送机和皮带立即停止,启动自动控制当第一个开始最后的皮带机,5秒之后延迟,进而启动其他带;当发生故障时,紧急开关应手动和自动启动紧急开关,以停止所有带宽传送带的维护,并停止与相应数据相连的一个电流表,如果电流或电压是手动控制的,则可以手动禁用。
算机控制已经扩展到几乎所有部门。
基于PLC的传送带控制系统设计
基于PLC的传送带控制系统设计摘要本论文基于PLC(可编程逻辑控制器)技术,设计了一种传送带控制系统。
传送带控制系统主要由传送带、传感器、马达、PLC等组成,通过PLC控制马达的启动和停止,达到对传送带的控制。
同时使用传感器检测物品位置,使传送带能够按照预设的路线运行,提高生产效率,减少人工干预。
实验结果表明,该传送带控制系统运行稳定,能够实现高效自动化生产,提高生产效益。
关键词:PLC;传送带;传感器;自动化控制AbstractThis paper is based on the PLC (Programmable Logic Controller) technology, and designs a conveyor control system. The conveyor control system is mainly composed of conveyor belt, sensor, motor, and PLC. Through the PLC controlling the starting and stopping of the motor, the control of the conveyor belt is achieved. At the same time, the sensor is used to detect the position of the goods so that the conveyor belt can run according to the preset route, improveproduction efficiency, and reduce manual intervention. The experimental results show that the conveyor control systemruns stably, can realize efficient automation production, and improve production efficiency.Keywords: PLC, conveyor belt, sensor, automation control第一章绪论1.1研究背景在工业制造中,传送带作为一种基础设施应用广泛。
皮带运输机PLC控制.
b )译码器
c )七段数码显示器
3.4.、1七段数码的概述
3.5PLC的硬件系统配置和选用
3.5.1 概述
3.5.2PLC的基本结构
3. 5. 3中央处理单元
3.5.4 存储器
3.5.5 输入\输出(I\O)接口
3.6.6 电源
3.5.7 PLC的选用
第四章 皮带运输机软件设计
4.1 皮带运输机的电动机流程控制图
三相异步电动机转子之所以会旋转,实现能量的转换,是因为转子气隙内有一个极性和大小不变且以一定转速旋转的磁场。
3.2.2三相异步电动机的调速方法及特点
三相异步电动机转速公式为:
n=60f/p(1-s)
从上式可见,改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的。从调速的本质来看,不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。
在生产机械中广泛使用不改变同步转速的调速方法有绕线式电动机的转子串电阻调速、串级调速以及应。改变同步转速的有改变定子极对数的多速电动机,改变定子电压、频率的变频调速有能无换向电动机调速等。
从调速时的能耗观点来看,有高效调速方法与低效调速方法两种:高效调速指时转差率不变,因此无转差损耗,如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。有转差损耗的调速方法属低效调速,如转子串电阻调速方法,能量就损耗在转子回路中;电磁离合器的调速方法,能量损耗在离合器线圈中;液力偶合器调速,能量损耗在液力偶合器的油中。一般来说转差损耗随调速范围扩大而增加,如果调速范围不大,能量损耗是很小的。
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器,用来在其内部存储执行逻辑
基于PLC的传送带模拟系统控制
基于PLC的传送带模拟控制系统设计(一)摘要:目前,输送带控制系统在工业领域有着广泛的应用。
PLC系统因其可靠性高、编程简单、功能完善而越来越受到青睐,传统的接触继电器控制系统已逐步被PLC系统所取代。
应用PLC技术实现其自动控制有助于我国的传送带输送机在质量发面、适应性发面、可靠性方面以及工作效率方面缩小我们与国外的差距,实现传送自动化,提高工业装备水平。
本课程设计是用PLC控制四节传送带的工作,主要能够实现思路传送带的顺次启动和停止以及紧急故障处理等功能。
关键字:可编程控制器、传送带模拟控制系统、组态王0.前言可编程序控制器(PLC)是以微处理器为基础,综合了计算机技术、自动控制技术和通信技术发展起来的一种通用的工业自动控制装置。
它具有体积小、功能强、灵活通用与维护方便等一系列的优点。
特别是它的高可靠性和较强的适应恶劣环境的能力,受到用户的青睐。
例如,火电厂的燃料煤是通过煤场的输送带送进锅炉的。
由于煤粉污染大,作业环境恶劣,因此,需要对输送带实现自动控制。
此外,输送带控制系统也广泛运用于井下采矿和食品业等。
对于输送带实现自动控制以及其运行的可靠性与稳定性直接影响着生产发展。
采用传统的接触继电器控制系统,不仅接线复杂、抗干扰能力差,易因接触不良而造成故障,而且功能扩展性差。
因此在冶金、化工、交通、电力等领域获得了广泛的应用,成为了现代工业控制的三大支柱之一。
可编程序控制器是一种存储器控制器,支持控制系统工作的程序存放在存储器中利用程序来实现逻辑控制,完成控制任务。
在可编程控制器构成的控制系统中,要实现一个控制任务,首先要针对具体的被控对象,分析它对控制系统的要求,然后编制出相应的控制程序,利用编程器将控制程序写入可编程控制器的程序存储器中。
系统运行时,可编程控制器依次读取程序存储器中的程序语句,对它们的内容加以解释并执行。
根据输入设备的状态和其他条件,可编程控制器将其程序执行结果输出给相应的输出设备,控制被控对象工作。
基于PLC的运料传送带的控制系统设计
基于PLC的运料传送带的控制系统设计摘要针对中小型皮带运输机的控制系统采用继电器控制,致使生产效率低,生产成本高,企业的竞争能力差,本文利用三菱FX2N系列PLC控制皮带输煤机,有手动控制和自动控制两种控制方式,实现了软件与硬件相结合的控制方法,是皮带运输机自动化控制系统改善和提高的一条有效途径,用四条皮带运输机的传送系统,分别用四台电动机带动,具有较高的应用推广价值。
该系统用可编程序控制器(PLC)作为控制核心,结合电动装置、称重传感技术的自动运输。
在软件设计中,给出了程序流程图,并设计出梯形图程序,出现故障时可及时发出警报信息。
此外,研究了MCGS在皮带运输机控制系统中的应用。
利用组态软件MCGS设计了皮带运输机控制系统监控界面,进而为维修和故障诊断提供了多方面的可能性,充分提高了系统的工作效率。
关键词:三菱PLC,皮带输送机,自动化AbstractAccording to the control system of small and medium sized belt conveyor with relay control, resulting in low production efficiency, high production cost, the enterprise competition ability, this paper makes use of the MITSUBISHI FX2N series PLC control of belt conveyer, a manual control and automatic control two control mode, control method realizes the combination of software and hardware, is a belt conveyor an effective way to improve the automation control system, transmission system with four belt conveyer, respectively with four motor drive, has a higher application value. The system uses programmable logic controller (PLC) as the control core, and combines pneumatic technology, sensing technology and position control technology to control the automatic transportation of products on-site. In the software design, the program flow chart is given, and the ladder diagram program is designed. When the failure occurs, the alarm information can be sent out in time. In addition, the application of MCGS in the control system of belt conveyer is studied. The monitoring interface of belt conveyor control system is designed by using configuration software MCGS, which provides many possibilities for maintenance and fault diagnosis, and improves the working efficiency of the system.Key words: MITSUBISHI PLC, belt conveyor, automation目录1 总体方案设计 (1)1.1皮带运输机的结构 (1)1.2运输机的工作流程 (2)1.2.1 启动 (2)1.2.2 停止 (3)1.3系统的设计内容 (3)2 皮带运输机装置控制系统的硬件设计 (4)2.1可编程控制器(PLC)的选型 (4)2.2传感器的选择 (5)2.3电机选择 (5)2.4通信接口 (5)2.5触摸屏 (6)2.6中间继电器 (6)2.7热继电器 (6)2.8接触器 (7)3 皮带运输机软件以及调试设计 (7)3.1运输机软件的流程图框架 (7)3.2电机正反转程序设计 (8)3.3运行和调试 (11)3.4组态MCGS界面运行的设计 (11)3.4.1MCGS的简介 (11)3.4.2 建立MCGS组态画面 (11)结论 (17)致谢 (18)参考文献 (19)附录一PLC接线图 (20)附录二梯形图程序 (21)附录三输入/输出分配表 (30)本论文以矿用皮带机电气控制系统为研究对象,针对现有煤矿的需要,进行基于PLC的矿用皮带机电气控制系统的设计,使其达到高效率、高节能,高自动化的水平。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
皮带输送机的PLC控制电气控制技术题目:电气控制技术在工业生产中的应用班级:--姓名:--学号:--指导教师:--1前言由于电气控制技术的迅速发展,尤其是可编程控制器技术的发展与应用日臻完善。
对电气控制技术及PLC的学习与应用显得特别重要。
工厂及生产线的建设和改造正朝着自动化、网络化、信息化的方向发展。
电气控制技术在工业生产中的作用越来越重要,特别是PLC的应用。
PLC 集三电(电控、电仪、电传)为一体、性能价格比高、高可靠性的特点,已成为自动化工程的核心设备。
PLC成为具备计算机功能的一种通用工业控制装置,其使用量高居首位。
PLC成为现代工业自动化的三大技术支柱(PLC、机器人、CAD/CAM)之一。
就全世界自动化市场的过去、现在和可以预见的未来而言,PLC仍然处于一种核心地位。
在最近出现在美国、欧洲和国内有关探讨PLC发展的论文中,这个结论是众口一词的,尽管对PLC的未来发展有着许多不同的意见。
在全球经济不景气的时候,PLC的市场销售仍然坚挺;PC控制有了引人注目的进展,但毕竟只能对高端的PLC产品形成竞争;小型、超小型PLC的发展势头令人刮目相看;PLC和PC控制在今后可能相互融合。
摘要随着计算机科学的发展,微控制器已经深入地渗透到我们的生活中。
工厂及生产线的建设和改造正朝着自动化、网络化、信息化的方向发展。
我们的生活环境越来越多称之为可编程控制器的小电脑在为我们服务。
传送带是生产系统中的重要物料输送工具,但现在仍有不少传送带采用功能单一的按钮式电气控制柜控制,已不能满足现代生产线物料输送管理的需要。
本次以传送带为主要控制对象,采用基于PLC的控制系统来构建传送带输送控制平台。
借助可编程控制器PLC强大的编程功能,本系统可以大幅度减轻了一线工人劳动强度和现场管理难度,提高了设备的可靠性,减少了故障率,加强了安全系数,体现了以人为本的原则,使生产和管理更趋规范化、科学化。
关键词:PLC 皮带运输机自动控制一可编程控制器理论基础1.1 PLC的定义PLC问世以来,尽管时间不长,但发展迅速。
为了使其生产和发展标准化,美国电气制造商协会NEMA(National Electrical Manufactory Association)经过四年的调查工作,于1984年首先将其正式命名为PC (Programmable Controller),并给PC作了如下定义:“PC是一个数字式的电子装置,它使用了可编程序的记忆体储存指令。
用来执行诸如逻辑、顺序、计时、计数与演算等功能,并通过数字或类似的输入/输出模块,以控制各种机械或工作程序。
一部数字电子计算机若是从事执行PC之功能,亦被视为PC,但不包括鼓式或类似的机械式顺序控制器。
”以后国际电工委员会(IEC)又先后颁布了PLC标准的草案第一稿,第二稿,并在1987年2月通过了对它的定义:“可编程控制器是一种数字运算操作的电子系统,专为在工业环境应用而设计的。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制、定时、计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
可编程控制器及其有关外部设备,都按易于与工业控制系统联成一个整体,易于扩充其功能的原则设计。
”总之,可编程控制器是一台计算机,它是专为工业环境应用而设计制造的计算机。
它具有丰富的输入/输出接口,并且具有较强的驱动能力。
但可编程控制器产品并不针对某一具体工业应用,在实际应用时,其硬件需根据实际需要进行选用配置,其软件需根据控制要求进行设计编制。
1.2 PLC的特点根据IEC标准草案给PLC下的定义:它是在工业环境中使用的数字操作的电子系统,它使用可编程存储器内部储存的用户设计的指令,这些指令用来实现特殊的功能,诸如逻辑运算、顺序操作、定时、计数以及算术运算以及通过数字或模拟输入,输出来控制各种类型的机械或过程。
不论是PLC还是与它有关的外部设备,都设计成容易集成在一个工业控制系统内,并且容易应用所有计划中的功能。
从上述PLC的定义,我们可以看到PLC的许多特点,概括起来有以下几点:(1)高可靠性①所有的I/O接口电路均采用光电隔离;②各输入端均采用R-C滤波器,其滤波时间常数一般为10~20ms;③各模块均采用屏蔽措施,以防止辐射干扰;④采用性能优良的开关电源;⑤对采用的器件进行严格的筛选;⑥良好的自诊断功能,一旦电源或其他软、硬件发生异常情况,CPU 立即采用有效措施,以防止故障扩大;⑦大型PLC还可以采用由双CPU构成冗余系统或由三CPU构成表决系统,使可靠性更进一步提高。
(2)丰富的I/O接口模块PLC针对不同的工业现场信号,如:交流或直流、开关量或模拟量、电压或电流、脉冲或电位、强电或弱电等。
有相应的I/O模块与工业现场的器件或设备,如:按钮、行程开关、接近开关、传感器及变送器、电磁线圈、控制阀等直接连接。
另外为了提高操作性能,它还有多种人-机对话的接口模块;为了组成工业局部网络,它还有多种通讯联网的接口模块等等。
(3)采用模块化结构为了适应各种工业控制需要,除了单元式的小型PLC以外,绝大多数PLC均采用模块化结构。
PLC的各个部件,包括CPU,电源,I/O等均采用模块化设计,由机架及电缆将各模块连接起来,系统的规模和功能可根据用户的需要自行组合。
(4)编程简单易学PLC的编程大多采用类似于继电器控制线路的梯形图形式,对使用者来说,不需要具备计算机的专门知识,因此很容易被一般工程技术人员所理解和掌握。
(5)安装简单,维修方便PLC不需要专门的机房,可以在各种工业环境下直接运行。
使用时只需将现场的各种设备与PLC相应的I/O端相连接,即可投入运行。
各种模块上均有运行和故障指示装置,便于用户了解运行情况和查找故障。
由于采用模块化结构,因此一旦某模块发生故障,用户可以通过更换模块的方法,使系统迅速恢复运行。
1.3 PLC的结构PLC采用了典型的计算机结构,主要由CPU、RAM、ROM和输入输出接口电路等组成,如图1-3所示。
如果将PLC看作一个系统,该系统由输入变量和输出变量组成。
外部的各种开关信号、模拟量信号均作为PLC 的输入变量,它们经PLC 外部输入到内部寄存器中,经PLC 运算处理后送到输出端子,它们是PLC 的输出变量。
PLC 系统各部分的作用说明如下:图1-3 PLC 结构简化框图(1)中央处理单元(CPU )中央处理单元(CPU )是PLC 的控制中枢。
它按照PLC 系统程序赋予的功能接收并存储从编程器键入的用户程序和数据;检查电源、存储器、I/O 以及警戒定时器的状态,并能诊断用户程序中的语法错误。
当PLC 投入运行时,首先它以扫描的方式接收现场各输入装置的状态和数编程器 中央处理单元 (CPU ) 输 入 单元 系统程序存储器 用户程序存储器 输 出 单元,电源据,并分别存入I/O映像区,然后从用户程序存储器中逐条读取用户程序,经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映像区或数据寄存器内。
等所有的用户程序执行完毕之后,最后将I/O映像区的各输出状态或输出寄存器内的数据传送到相应的输出装置,如此循环运行,直到停止运行。
为了进一步提高PLC的可靠性,近年来对大型PLC 还采用双CPU构成冗余系统,或采用三CPU的表决式系统。
这样,即使某个CPU出现故障,整个系统仍能正常运行。
(2)存储器存储器是具有记忆功能的半导体电路,用来存放系统程序、用户程序、逻辑变量和其它一些信息,PLC使用两种存储器:ROM和RAM。
ROM中存放系统程序,包括检查档字、翻译程序和监控程序。
RAM中存放用户程序、逻辑变量和供内部程序使用的工作单元。
存放系统软件的存储器称为系统程序存储器,存放应用软件的存储器称为用户程序存储器。
①系统程序存储器该存储器存放系统程序(系统软件)。
系统程序是PLC研制者所编的程序,它是决定PLC性能的关键。
系统程序包括监控程序、解释程序、故障自诊断程序、标准子程序库及其他各种管理程序等。
系统程序由制造厂家提供,一般都固化在ROM或EPROM中,用户不能直接存取。
系统程序用来管理、协调PLC各部分的工作,翻译、解释用户程序,进行故障诊断等。
②用户程序存储器该存储器存放用户程序(应用软件)。
用户程序是用户为解决实际问题并根据PLC的指令系统而编制的程序,它通过编程器输入,经CPU 存放入用户存储器。
为便于程序的调试、修改、扩充、完善,该存储器使用RAM。
③变量(数据)存储器变量存储器存放PLC的内部逻辑变量,如内部继电器、I/O寄存器、定时器/计数器中逻辑变量的现行值等,这些现行值在CPU进行逻辑运算时需随时读出、更新有关内容,所以,变量存储器也采用RAM。
现今用户程序存储器和变量存储器常采用低功耗的CMOS-RAM及锂电池供电的掉电保持技术,以提高运行可靠性。
通常PLC产品资料中所指的内存储器容量,是针对用户程序存储器而言的,且以字(16位/字)为单位来表示存储器的容量。
(3)输入输出单元输入单元是PLC与工业生产现场的被控设备相连的输入接口,是现场信号进入PLC的桥梁。
输入接口的主要作用是接收指令元件,检测元件传来的信号。
输入接口采用光电耦合电路,目的是把PLC与现场电路隔离,提高PLC的抗干扰能力。
接口电路内部有滤波,电平转移及信号锁存电路。
各PLC生产厂家都提供了多种形式的I/O部件或模块供用户选用。
输出单元也是PLC与现场设备之间的连接部件,负责把输出信号送给控制对象的输出接口。
输出接口电路一般由微电脑输出接口和功率放大电路组成,其作用将中央处理器送出的弱电信号转换成现场需要的电平信号,驱动被控设备的执行元件。
输出接口电路也采用光电耦合,每一点输出都有一个内部电路,由指示电路,隔离电路,继电器组成。
输出接口电路也有输出状态锁存、显示、电平转移和输出接线端子排,输出部件或模块也有多种类型供选用。
(4)电源PLC的电源在整个系统中起着十分重要的作用。
如果没有一个良好的、可靠得电源系统是无法正常工作的,因此PLC的制造商对电源的设计和制造也十分重视。
一般交流电压波动在+10%(+15%)范围内,可以不采取其它措施而将PLC直接连接到交流电网上去。
1.4 PLC的应用随着PLC技术的飞跃发展,PLC系统已成为一种综合的控制系统,特别是PLC己经深入到智能控制领域中,如在机械手控制、机器人控制、实现离散数学模型等方面都获得广泛应用,使PLC技术已大大超出了过去仅代替继电器电路的范畴。
PLC的输入输出功能完善,性能可靠,能够适应于各种形式和性质的开关量和模拟量信号的输入和输出,从而使得PLC具备许多控制功能。
(1)取代继电器控制:在灯光照明、机床电控、食品加工、印刷机械、电梯、自动化仓库、生产流水线等方面进行逻辑控制。
