浅谈广电网双向改造的几种接入方案
广电双向网改造FTTH解决方案
实现高速数据传输和大容量接入。
分光器设计
02
根据用户分布情况，合理配置分光器，降低光缆铺设成本，提
高接入效率。
接入网关设备
03
部署具备高速数据传输和多业务融合能力的接入网关设备，满
足用户对视频、语音和数据业务的需求。
设备选型与部署
01
02
03
OLT设备
选择具备高带宽、低时延 和大容量接入能力的OLT 设备，满足大规模用户接 入需求。
智慧家庭
FTTH技术可以为智慧家庭提供高速、稳定的数据传输服务，实现家庭 网络的全面智能化。
03
物联网应用
FTTH技术可以为物联网应用提供大容量、高速的数据传输服务，促进
物联网的发展和应用。
04 广电双向网改造方案设计
04 广电双向网改造方案设计
网络架构设计
光纤到户（FTTH）网络架构
01
采用无源光网络（PON）技术，将光纤网络铺设至每个家庭，
实现高速数据传输和大容量接入。
分光器设计
02
根据用户分布情况，合理配置分光器，降低光缆铺设成本，提
高接入效率。
接入网关设备
03
部署具备高速数据传输和多业务融合能力的接入网关设备，满
足用户对视频、语音和数据业务的需求。
网络架构设计
光纤到户（FTTH）网络架构
01
采用无源光网络（PON）技术，将光纤网络铺设至每个家庭，
随着光纤技术的不断发展，光纤到 户（FTTH）已成为宽带接入的重 要趋势。
改造的必要性和意义
01
提升网络性能
通过改造，广电网络可以提供更高带宽、更低时延、更 稳定的互联网接入服务，满足用户对高清视频、在线游 戏等高带宽应用的需求。

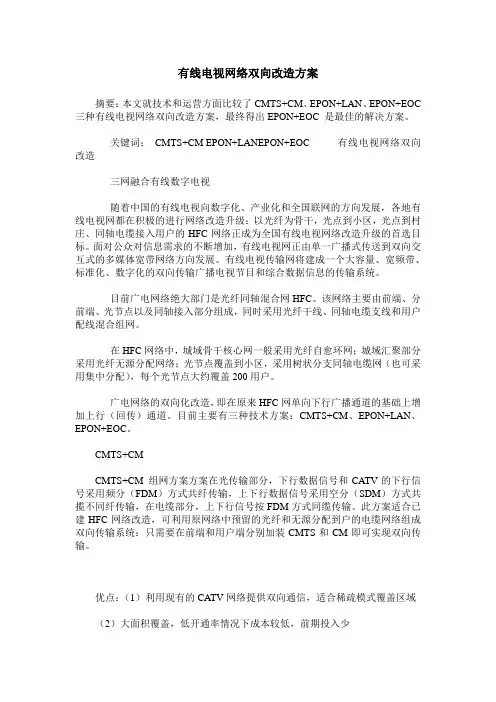

有线电视网络双向改造方案
有线电视网络双向改造方案摘要：本文就技术和运营方面比较了CMTS+CM、EPON+LAN、EPON+EOC 三种有线电视网络双向改造方案，最终得出EPON+EOC 是最佳的解决方案。
关键词：CMTS+CM EPON+LANEPON+EOC 有线电视网络双向改造三网融合有线数字电视随着中国的有线电视向数字化、产业化和全国联网的方向发展，各地有线电视网都在积极的进行网络改造升级：以光纤为骨干，光点到小区，光点到村庄、同轴电缆接入用户的HFC网络正成为全国有线电视网络改造升级的首选目标。
面对公众对信息需求的不断增加，有线电视网正由单一广播式传送到双向交互式的多媒体宽带网络方向发展。
有线电视传输网将建成一个大容量、宽频带、标准化、数字化的双向传输广播电视节目和综合数据信息的传输系统。
目前广电网络绝大部门是光纤同轴混合网HFC。
该网络主要由前端、分前端、光节点以及同轴接入部分组成，同时采用光纤干线、同轴电缆支线和用户配线混合组网。
在HFC网络中，城域骨干核心网一般采用光纤自愈环网；城域汇聚部分采用光纤无源分配网络；光节点覆盖到小区，采用树状分支同轴电缆网（也可采用集中分配），每个光节点大约覆盖200用户。
广电网络的双向化改造，即在原来HFC网单向下行广播通道的基础上增加上行（回传）通道。
目前主要有三种技术方案：CMTS+CM、EPON+LAN、EPON+EOC。
CMTS+CMCMTS+CM 组网方案方案在光传输部分，下行数据信号和CATV的下行信号采用频分（FDM）方式共纤传输，上下行数据信号采用空分（SDM）方式共揽不同纤传输，在电缆部分，上下行信号按FDM方式同缆传输。
此方案适合已建HFC网络改造，可利用原网络中预留的光纤和无源分配到户的电缆网络组成双向传输系统：只需要在前端和用户端分别加装CMTS和CM即可实现双向传输。
优点：（1）利用现有的CATV网络提供双向通信，适合稀疏模式覆盖区域（2）大面积覆盖，低开通率情况下成本较低，前期投入少（3）技术标准及产品比较成熟缺点：(1)需要对HFC光电传输链路部分进行双向改造(2)噪声汇聚效应影响系统的带宽和性能，同轴缆及接头质量要求较高，后续维护工作量大（3）CMTS下行带宽有限，头端共享38Mbit/s,可开通用户数少（4）可承载业务有限，大宽带业务无法满足（5）后续系统扩容成本巨大二、EPON+LANEPON是一种基于以太网的一点到多点的无源光网路接入技术，该网络由置于局端的光线路终端OLT、置于客户端的光网络单元ONU及两者之间的1:N （N=16-32）光纤分配网ODN组成。
有线双向网络改造的3种方案.doc
有线双向网络改造的3种方案有线电视网络的双向改造现有解决方案的比较的建设和发展，我国有线电视网络作为国家重要的信息化基础设施，已成为世界上用户规模最大的有线电视网络。
目前，全国拥有1.39亿有线广播电视用户、农村用户约为4600多万户，从用户接入数和覆盖率来看远远超过电信、网通等传统宽带运营商。
因此必须实现广电网络整体双向改造来实现未来各项增值业务的开展，并迅速抢占如此庞大的市场。
2.现有解决方案的比较有线电视网络的双向改造分为核心传输网络和接入网络改造。
由于核心网络已经使用SDH等成熟的光传输网络，因此非常容易实现双向传输，主要需要解决的问题是接入网络的双向改造。
国内大多数广电公司都已经完成了HFC网络建设，因此从传输介质来看，接入网部分改造又可以分为光纤网和同轴网的双向改造。
对于广电网络来说，入户的同轴线缆其实是非常好的网络承载介质资源。
如何有效利用现有的HFC网络进行双向改造，目前主要的技术方案有EPON的FTTH、基于DOCSIS标准的CMTS、EPON+LAN、无源EOC以及真宽通信的Cablengine缆擎技术等。
下面分别对这几种技术进行分析、比较，以找出一个最佳的双向改造解决方案。
2.1CMTS＋CM接入方案分析CableModem接入方式的物理基础是双向HFC网络，双向HFC网络可在单向HFC基础上进行改造，配加回传通道形成。
主要包括以下几个部分：系统采用上、下行非对称信道的传输方式，在HFC网络有效频宽111～860MHz之间的电视频道中划分出一条到多条8MHz带宽信道，用于以广播形式的下行数据发送。
当信号采用256QAM（正交调幅）调制方式时，每个8MHz 带宽信道最高速率可达40Mbps，上行数据通过5～65MHz进行回传。
有线宽带网络接入系统是基于DOCSIS标准来设计的，系统主要由前端设备CMTS和CableModem组成。
CMTS是作为前端路由器、交换集线器与CATV网络之间的连接设备，而CM是通过CMTS与广域网（Internet）实现连接。
浅谈广电网络改造接入方案
向 损 耗 大 小。CM 发 射 功 率 可 变 范 围 在 0~58dBmV，为保证系统运行可靠， 在规划设计时应预留出 8~13dB，一般 CM 发射电平设计在 105~110dBμV， 所 以 CM 至 光 工 作 站 之 间 分 支、 分 配电缆传输系统反向损耗应控制在 30~35dB 左右。电缆损耗在反向系统 中可以忽略不计，只需计算线路中器 件损耗即可。
MPEG-2、H.264 编码，64QAM 调制， 传输线性广播电视节目 200 多套。 （标、
图1
32
《有线电视技术》 2015 年第 2 期 总第 302 期
东方有线专栏 ●
运维管理 ●
节目制播 ●
实践应用 ●行业动Fra bibliotek ●高 清 电 视 节 目：185 套、 数 据 广 播、 广播音频等）。 电信运营商在建网或改造网络 （FTTH）规划设计中无需考虑线性电 视节目的传输，只需在端口配置上计 算机即可。而广电运营商在建网或改 造网络（FTTH）规划设计中，要充分 考虑线性电视节目承载传输。以 10 万 户网络建设或改造为例：按全网覆盖 率 100%、电信端口配置 28%、接入率 25%；广电 FTTH 及 HFC 网络全线性 广播业务、25% 宽带数据业务接入， 每户平均分担新建或改造网络的费用 如表 1 所示。 表 1 显 示 基 于 DOCSIS 标 准 的 HFC 网络 CMTS+CM 技术用于广电广 播式 HFC 数据双向网络改造上无疑是 最节省资金的。
纤入户） 技术方案以避免网络建设的 重复投资。在已建小区及乡镇广播式 HFC 有 线 电 视 网 络 应 以 基 于 DOCSIS 标准的 HFC 双向网络 CMTS+CM 技术 为改造方案。
调 制、 信 道 带 宽 8M、 数 据 带 宽 51.2Mbps，上行：16QAM 调制、信道 带 宽 6.4M、 数 据 带 宽 20.48Mbps。 这 种信道绑定技术将大大提高了上下行 的带宽，同时也降低了设备的造价成 本。 目前，烟台分公司已规划使用下 行 交 互 式 数 据 传 输 采 用 16 路 信 道 捆 绑，每路信道带宽 8MHz，256QAM 调 制， 交 互 式 数 据 带 宽 计：819Mbps。 上行：频率 5~65MHz，可利用带宽约 60MHz，信道带宽 6.4MHz，16QAM 调 制，数据带宽计：192Mbps。交互式数 据传输总带宽：约 1Gbps。 同 网 在 179~562MHz 采 用
浅析有线电视接入网的双向网改造
浅析有线电视接入网的双向网改造
向传输可以满足用户提出的双向通信服务要求，具有灵活多样、功能齐全的优点。
用户可以通过开关部件选择由控制中心发来的业务，也可以把用户自己连接到网络上，把信息传输到前端或传给其他用户。
文章主要阐述了有线电视接入网的双向网改造方法。
关键词：有线电视电视信号双向网改造
有线电视网络都是采用同轴电缆或者是光缆等媒介进行传输的一类网络，这类网络在一定的用户对象中分配或交换信息，这些信息主要包括声音、图像、数据及其他信号。
该传播系统能够为用户提供多套电视节目，甚至还可以为用户提供各种信息服务。
进人21世纪后，有线电视正面临着前所未有的机遇和挑战。
现代的有线电视网络已不再是只能传输多套模拟电视节目的单向网络，随着社会需求的不断增长和信息科学技术的快速的发展，有线电视网络正在逐步演变成具有综合信息传输交换能力的有线电视网络，这些网络可以提供多功能服务，有线电视网络同时也是一种宽带交互式多媒体网络，该网络可融合在信息高速公路中成为未来信息网络不可缺少的组成部分，以为广大用户提供更多适时的信息。
可以肯定的是作为信息传输的手段，有线电视网络将长期存在并得到不断的发展。
先进的有线电视网络汇集了当代电子技术许多领域的新成就，体现了现代广播电视技术、现代通信技术、现代计算机技术的交叉和融合，具有数字化、智能化、网络化、综合化等现代信息网络的一切特征。
H3C广电接入网双向改造解决方案
H3C广电接入网双向改造解决方案随着广电传媒在构建和谐社会中的作用越来越重要，互动数字电视的发展趋势也越发明显，它给广电运营商带来的不仅仅是电视节目传输手段的技术性革命，更为重要的是，在此基础上，广电运营商可以为用户提供崭新的互动娱乐方式，改变了传统的用户只有被动接受的服务模式，这一技术上的变革为广电运营商带来了巨大的市场商机。
广电有线运营商将在创新的商业赢利模式下，逐渐快速地向综合业务运营商发展。
广电数字电视建设必须首先解决的是把HFC网络从单向网络改为双向网络，经过多年的试验和尝试，结合当前无源光网络和以太网技术的发展，EPON＋LAN或EPON＋EPCN(E thernet Passive Coax Network)方式是最合适当前广电HFC双向改造的方案。
H3C广电H FC双向改造方案基于EPON的LAN入户和Cable入户方式的结合，可以充分保护有线电视HFC网络投资，并把目前的以单向分配为主的网络结构，向具有多业务承载能力的双向宽带信息网络演进，帮助广电运营商成功实现战略转型。
方案简介:有线电视(CATV)在其承载网——光纤同轴电缆混合网络(HFC)中是以广播的方式传递，接入网双向改造为HFC增加上行数据通道，满足广电开展VOD点播、宽带上网等其他新业务的互动需求。
广电接入网双向改造建议采用EPON方案，首先随着铜缆成本的增长，以及光纤成本的大大降低，光进铜退已成为广电HFC网络改造的趋势；其次越来越多的小区实现了光纤到楼道，为EPON方案提供了线路基础；另外EPON网络和HFC网络具有相同的广播下传方式，点对多点树型构造，可以轻松地在HFC网络中实现EPON组网。
H3C方案特点·两种方案、灵活接入提供EPON + LAN和EPON + EPCN两种方案，且可再细分为4种方式，适用不同小区的建设环境，在新小区采用LAN入户方式，在旧小区，采用EPCN入户方式，灵活接入终端用户。
广电网络双向改造五大技术方案浅析
广电网络双向改造五大技术方案浅析当前，三网融合的号角越吹越响，融合的步伐也亦加快。
从年初国务院制定三网融合的规划方案到现阶段的试点城市，然后再向全国推展，可以看出国家对三网融合的切实推进，三网融合的大势所向，势在必行。
三网融合指的是通过技术改造，使电信网、计算机互联网和有线电视网在技术上趋向一致，网络层上可以实现互联互通，形成无缝覆盖，业务层上互相渗透和交叉，能够提供包括语音、数据、图像等综合多媒体的通信业务。
三网融合的关键在于广电和电信在技术上的互联互通，业务上的互相渗透、双向传输。
广电网络的双向改造问题已成定局，不仅仅要改，而且还要去探索如何去改、怎样去改的好，适合三网融合后网络的宽带宽、高速率、互动等多业务发展要求，同时，在电信已瞄准三网融合的先机，发展互动电视、网络电视，已在提前升级带宽，这样一个背景下，更逼迫要求广电网络必须加快速度的去双向改造。
一、三网融合的背景随着人们生活工作水平的不断提高，网络的不断普及和业务应用的不断丰富，通信业务的种类已从传统的单向电视业务或单一语音通信向高清电视、视频、多方数据交换诸多业务拓展，诸如高清数字电视、高清互动电视、VOD视频点播、IPTV网络电视等新业务层出不穷，在业务种类的增多的同时，人们对各种业务的质量要求也不断提高，注重体验效果，这些都需要越来越大要求网络的带宽。
从过去网络提供单一的语音业务到现在综合的语音、视频、数据多业务于一体，高清数字电视、IPTV、视频点播、视频电话、视频会议、家庭智能安防监控等众多业务，对带宽提出更高的要求，特别是视频类业务对带宽的要求最高。
网络的带宽也是从过去的几KB、几十KB到现在的几M、几十M，这个数值还会增加。
据有关调查研究，我国家庭用户的带宽需求将达到100Mb／s，不会超过10年的时间。
然而，随着密集型光波复用（DwDM）技术的发展和应用，骨干网络的带宽已不再是瓶颈。
据了解现阶段各大电信应运商骨干网络的带宽已经达到Gb／s带宽出口，而广电网络凭着其自身得天独厚的条件骨干网络的带宽已可以达到这个要求。
论广电双向网改造技术
论广电双向网改造技术【摘要】随着“三网融合”的快速推进，宽带业务已经普及到大多数家庭，IPTV持续迅猛之势，OTT TV更是势不可挡。
有线电视双向网改造基本实现全覆盖。
本文对广电双向网改造技术进行了探讨。
【关键词】有线电视；双向网；技术改造进入信息化网络时代，手机，电脑成为了年轻人必不可少的东西，只要有网络，便可以聊天，看视频，购物，有线电视行业受到了前所未有的冲击，传统的单向、定时播放新闻节目，已不能满足用户需求，这就促使广电系统要开发在有线电视业务上的新途径，开展新业务、提供新服务，才能使广电在与其他运营商的竞争中立于不败之地，这其中推进有线电视双向网改造成为了重要课题。
一、何为双向网改造随着“三网融合”的快速推进，宽带业务已经普及到大多数家庭，IPTV持续迅猛之势，OTT TV更是势不可挡，早期的有线电视信号一般是从前端机房通过HFC网络将电视信号以广播方式传送到用户端，而这个过程是单向性的，用户只能很被动的接受电视节目，没有对电视节目的节目源进行自主选择的权利，用户体验到的是枯燥乏味，客户更多的是对电视的互动、随时点播、回看、宽带上网、学习、K歌、缴费等等各种双向增值业务需求，因此，为了实现用户端的节目互动以及互联网联接，就必须在原有的单向传输HFC网络中，建立一条从用户端向前端传输的通道，实现双向传输以开展增值业务，而这个过程就是双向改造。
电信宽带业务已经率先开展开来，可能很多人就会说如此，广电就不能在行业里立足了呀，其实不然，正因为广电系统在农村和城市有雄厚的观众基础，加上广电在收视行业内的领导力，这使得广电在积极做好双向网改造后，其规模化，影像化将会更加广泛。
二、双向网改造技术和4k特点随着“三网融合”的加快推进，很多省市已经得出了很多优秀案例，今年海南省在加快有线电视双向网改造的意见中指出，双向网改造已经基本实现全覆盖，我们其他省市完全可以借鉴海南省双向网改造中的优秀案例，结合自己地区在双向网改造中所遇到的难题，得出适合自己本地区的技术改造方案，菏泽地区有自己独特的地理环境，很多地方是农村乡野，也有很多地方是山脉，这需要我们广电人员得出适合我们菏泽地区双向网改造的基本方案，并将其积极推广开来。
广电网双向化改造接入技术浅析
频 段 的 范 围也 不 同 ，其 中 Ｈ ｏ ｍ ｅ Ｐ ｌ ｕ ｇ 和 Ｈ ｏ ｍｅ Ｐ Ｎ Ａ采 用 低频 段 ， Ｗｉ Ｆ ｉ 和 Ｍｏ Ｃ Ａ采 用高频 段 。具体 分类 如 图
１ 所示。
有 线 电视 技 术
阁 ２ Ｅ Ｐ Ｏ Ｎ参 考 结 构
ＯＮＵ ／ ＯＮ Ｔ（ Ｏｐ ｔ ｉ ｃ ａ ｌ Ｎ ｅ ｔ ｗ ｏ ｒ ｋ Ｕｎ ｉ ｔ ／ Ｏｐ ｔ ｉ ｃ ａ ｌ Ｎｅ ｔ ｗｏ ｒ ｋ
Ｏ Ｄ Ｎ （ Ｏ ｐ ｔ ｉ ｃ ａ ｌ Ｄ ｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｉ Ｏ ｎ Ｎ ｅ ｔ ｗ ｏ ｒ ｋ ，光 分 配 网
络） ： 由Ｐ Ｏ Ｓ和光 纤 组 成 ， 主要 负责 下 发下 行 数 据 和 汇 聚上 行 数据 ， 通 过 分光 器 完成 光 功率 的分 配 ， 一 般
２． ４ Ｆ Ｔ ＴＨ
Ｔ ｅ ｒ ａｉ ｒ ｎ ａ ｔ ｉ ｏ ｎ ， 光 网络 单 元 ） ： 用户侧接 ｆ ］， 在用 户端 提
供数据 、 视频 、 电话等 业 务接 口。Ｏ Ｎ Ｕ安 装 到不 同的
位置 ， 在 网络 改造 中又可 分为光 纤到楼 或光 纤到 户 。
ｌ Ｅ ｏ Ｃ 技 术 分 类
Ｏ Ｌ Ｔ（ Ｏ ｐ ｔ ｉ ｃ ａ ｌ Ｌ ｉ ｎ ｅ Ｔ ｅ ｒ ｍｉ ｎ ａ ｌ ， 光线路 终 端 ） ： Ｏ Ｌ Ｔ 位 于 交换 中心 ， 是 一 个多业 务平 台 ， 同时 又起 到 了交 换 机 和路 由器 的功 能 ， Ｏ Ｌ Ｔ提供 Ｅ Ｐ Ｏ Ｎ系统和业 务 供 给商 的核心 数据 、 视频 和 电话 网络 问的接 ｒ ］ 。同 时负
护 。还 可提 供广 域 网接 口及 以太 网接 口， 支持 第二 层 和第 层 的交换 和路 南功能 。 Ｏ Ｌ Ｔ根据 需求 可配置 多 块 Ｏ Ｉ Ｃ （ Ｏ ｐ ｔ ｉ ｃ ａ ｌ Ｌ ｉ ｎ ｅ Ｃ ａ ｒ ｄ ， 光 线路 ） 。 Ｐ Ｏ Ｓ （ Ｐ ａ ｓ ｓ ｉ ｖ ｅ Ｏ ｐ ｔ ｉ ｃ ａ ｌ Ｓ ｐ ｌ ｉ ｔ ｔ ｅ ｒ ， 无源光 分路 器／ Ｎ 合） ： 是连 接光 线路பைடு நூலகம் 端 与光 网络单 元 的无 源器件 ， 其 主要 作用 是下 发下行 数据 和 汇聚 上传数 据 ， 因其 无源
广电网络双向接入技术方案的分析及应用建议
广电网络双向接入技术方案的分析及应用建议摘要：随着三网融合的启动，广电运营商当前最重要的任务是加快有线电视网络双向改造。
本文主要分析了几种双向接入技术方案的特点，提出了应用建议，并介绍了实际应用的案例。
关键词：三网融合 hfc cmts fttb epon lan eoc cable modem中图分类号：tn915.6 文献标识码：a 文章编号：1007-9416(2012)08-0021-021、引言在当前三网络融合的背景下，广电运营商将面临着日益激烈甚至是残酷的竞争。
目前，从我国广电网络的整体来看，仍然存在着大量的hfc（hybrid fiber-coax，即同轴电缆和光缆混合网络）网络，而且大多数不具备双向功能，仅能满足基本广播电视节目的传送，既不能承载多媒体交互业务，也不能实现有效管理。
所以，当前广电运营商最重要的任务是尽快完成hfc网络的双向改造。
2、广电双向网络改造的要求目前广电双向网络改造定位于：能够开展视频、语音、数据等综合业务，而且可运营、可管理、可维护；因此应充分考虑和满足各方面的要求。
(1)要立足于广电网络自身优势，既要满足近期业务的需要，又要兼顾未来的发展规划。
(2)要技术成熟、标准化程度高，符合未来技术发展趋势，保证可持续发展。
(3)要充分利用现有hfc网络的同轴电缆资源，体现hfc网络的高带宽特点。
(4)要有带宽保证和qos（服务质量）保证，带宽性价比高、可靠性强、运维成本低。
(5)要施工难度低、速度快，能够根据业务需要灵活分片部署，建设和用户开通成本低。
3、双向接入技术方案的分析对比和建议目前在广电网络双向改造方案中，采用的接入技术主要有：cmts+cm 方式，fttb+lan方式，epon+lan方式，epon+eoc方式等。
3.1 cmts+cm方式cmts（cable modem termination system）即电缆调制解调器终端系统，cm（cable modem）即电缆调制解调器。
广电网络的几种双向网模式
#!$ 适 合 广 覆 盖* 低 开 通 率 的 情 况& 投 资 成 本 较 低&早期投入少)
#3$ 技术相对成熟&标准化程度高& %Y,< 与 %Y 各厂商产品可以兼容)
#2$ 双 向 网 投 入 可 以 逐 步 增 加& 根 据 需 求 增 加 %Y,< 头端数量)
@CS
#_$ 可延展性强) #$$升级改造施工方便&基本按照原来单向网络 的施工方式&入户只需一根同轴电缆&取电点少&网 络结构简单&仅需要维护有线数字电视分配网部分 便可) #6$ 能够充分发挥有线数字电视同轴电缆部分的 高频宽优势&这也是有线数字电视网络区别于电信网 络的本质差异) #4!5模式缺点 ##$ 对网络 布 线* 施 工 工 艺 及 线 缆 接 头 质 量 要 求 极高&否则汇聚噪声将严重影响双向网的稳定性&进而 影响用户的上网体验) #!$ 正反向 带 宽 不 对 称& 不 能 满 足 正 反 向 对 称 性 高用户的带宽需求(其次就是共享下行带宽的方式&会 随着用户数量的增多&分摊到每个用户的可利用带宽 便随之下降# %Y,< 下行通道带宽有限&头端共享固定 带宽&可开通用户有限$ ) #3$ 如果采用 %Y,< 广覆盖方式&会随着双向用 户数量的增多&带宽需求压力急剧加大&后期系统扩容 投资成本较高) #2$ 维护难度大&对维护人员的技能要求较高&需 使用专业双向网调测设备# 类似 !_""%场强仪$ 进行 调试检修&而反向汇聚噪声源排查也需要维护人员极 强的耐心和丰富的经验) 另外双向网用户数量增加& 对整个双向网络的可靠性*稳定性要求更高) #_$ 可承载业务有限&大带宽业务无法满足) %Y,< a%Y 是目前大多数广电网络公司采用的 双向网模式&笔者公司也不例外&但随着用户终端带宽 的与日俱增&该模式的弊端也日益凸显&逐渐跟不上高 带宽*多业务的网络发展 步 伐& 终 将 会 逐 渐 被 替 代* 终结)
有线电视网络双向改造技术模式选择
有线电视网络双向改造技术模式选择广电网络公司有线电视网络双向改造技术模式选择摘要：本文提出了一个“全网覆盖，灵活接入”的双向网改思路，归纳了双向网改技术方案选择的四项原则，详细介绍了几种适宜广电网络公司双向网络改造的接入技术，分析了这些技术的优点和不足，以及它们在双向网改应用中的实际表现，给出了三种不同网络存量下可供参考选择的双向网改技术模式。
关键词：广电网络公司；双向网改；FTTB+LAN；EPON；EOC；EPON+EOC数字电视技术的发展，如视频交互业务、视频互动电视、网络电视等新兴业务的产生，已经对用户的消费习惯起着潜移默化的作用，从模拟到数字，从单向到双向，从看电视到用电视，从网络的单一功能到三重播放，三网融合，新技术的不断发展，不仅为广电网络公司带来了巨大商机，也为传统的运营市场划分带来了变革，在这个变革的时期，广电网络公司必须居安见危，紧跟这个技术与市场的变革进程。
加快有线电视网络双向化改造的步伐，推动有线电视网络向双向、交互、多功能方向发展，把普通电视接收终端变成家庭多媒体信息终端，是广电网络公司生存和发展的必经之路。
虽然许多广电网络公司早已经开始进行有线电视网络双向化的改造工作，但由于没有一个适宜的双向网改技术模式，导致缺乏更加有效的业务运营模式，双向网改的投资没有一个合理的回收，在与其他业务运营商的市场竞争中始终处于被动及劣势地位。
广电网络公司需要一个简单、易于建设、扩张、维护和管理并能够提供多业务运营的双向网改技术模式，来带动网络服务的创新和盈利模式的突破，从而推动双向有线电视网络综合业务的发展。
一、广电网络公司双向网络改造技术方案选择的基本思路数字电视的整转工作正在推进，不同网络间的技术正在进一步发展和融合，不同运营商的业务正在进一步渗透，综合业务的市场剧烈竞争也在所难免，在这个阶段双向综合业务的营销、双向网改的建设时间和成本显得越来越重要了。
所以，广电网络公司选择有线电视双向网改技术模式的一个基本思路应该是：以最低成本、最快速度进行全网的双向业务覆盖，对有双向综合业务需求的用户迅速实现灵活的网络接入，以双向业务的发展带动有线电视网络双向化的改造。
有线宽带接入网络改造方案-三种方案比较
有线宽带接入网络改造方案-三种方案比较宽带接入网改造方案中国有线电视网的现状是存在着大量的单向HFC网络，多数网络都没有完成双向改造。
目前网络既不能承载多媒体交互业务和各种增值业务，也不能有效实现网络、业务和用户管理。
广电运营商要进行商业赢利模式创新，快速地向综合业务运营商转型，就必须把HFC 网络从单向网络改为双向网络。
同洲电子根据国外宽带网络情况和新技术发展趋势，经过多年的试验和尝试后，总结出三种非常适合国内广电行业接入网双向改造方案，即EPON+EoC、EPON+LAN和CMTS+CM。
1、EPON+EoC方案广电双向接入网分为FTTZ（光纤到小区）和入户网。
EPON技术已经成为FTTZ的主流技术之一，它的优势主要有：一、建网成本低：无源分光器不需供电，不用建设社区机房；免维护；二、网络安全性高：EPON采用无源分光技术，所需网络组件数量少，因此故障点也将相应减少；三、组网灵活：EPON采用树形拓扑结构，组网灵活；四、网络容量大：EPON目前可以提供上下行对称的1.25Gb/s 的带宽，并且随着以太技术的发展可以升级到10Gb/s；五、运营维护简单：网络组件少，运营维护非常简单。
EPON+EoC接入网双向改造方案采用EoC合成器接入用户，完全利用用户端原有的HFC网络进行模拟电视信号、数字电视信号和数据信号的传递。
图4-11、EPON+EoC方案该方案的优点是用户端不用改线，施工难度小，改造速度快，可迅速对热点地区进行双向覆盖。
其缺点在于标准还有待完善。
该方案适用于环境复杂、施工困难的老城区网络。
2、EPON+LAN方案EPON+LAN方案使用原有的HFC网络及LAN双线入户，分别实现模拟电视信号、数字电视信号的传递和互动业务、宽带业务等多业务信息的传递。
图4-12、EPON+LAN方案该方案的优点是技术成熟，设备供应较多，接口和标准规范，大规模组网或用户密度很大时每户成本低，每户带宽大，网络管理简单。
浅谈双向网改造技术方案
的单 纤双 向光 接入 网络 ，其典 型拓 扑 结构 为树 型 。上 、下应分 别
使 用 不 同的波 长 ， 中上 行应 使用 １６ ｎ ３０ｍ 长 ， 其 ２０ ｍ １６ｎ 波 下午 使用
１８ ｎ ５０ ｍ 如 果采 用第 三波 长方 式实 现Ｃ Ｔ业 务 的承载 ，则 ４ ０ｍ １０ ｎ ， ＡＶ 应使 用 １４ｎ ５ ０ｍ ５０ ｍ １６ｎ 波长 。ＰＮ ＥＯ 系统 其 典型 的拓 扑结 构为 点对 多
Ｃ ｍ ｕ ｅ ＤＳ ｆｗ ｒ ｎ ｐ ｌ ｃ ｔｏ ｓ ｏ ｐ ｔ ｒＣ ｏ ｔ ａ ｅａ ｄＡ ｐ ｉａ ｉｎ 工 程 技 术
Ｅ Ｏ 技术 是千 兆 以太 网技 术与 无源 光 网络 （Ｏ ） 结合 。ＥＥ 要 。价 格低 ，带宽 大 ，但需 要重 新铺 设５ 线 ，适用 于新 建小 区或 ＰＮ ＰＮ的 ＩＥ 类
／解密 模块 、桥接 器 、 网络接 Ｖ 卡 、以太 网集 线 器等 组成 ，它无 Ｉ
须 拨号 上 网不 占用 电话 线 ，可 提供 随 时在线 连 接 的全天 候服 务 。 二 、Ｅ Ｏ 原理 及技 术 ＰＮ Ｅ Ｏ 以太 网无 源光 网络就 是 一种 新型 的光 纤接 入 网技 术 ，是 ＰＮ
的标准 规 定相 对简 单 ，易实现 ，技术 成熟 ，运 行稳 定 ，能免 满足 当前 主要 宽带 业务 的要 求 ，是近 期 宽带接 入及Ｆ Ｔ 、ＦＴ 、Ｆ Ｔ ＴＣ Ｔ Ｂ ＴＨ 的主 要实现 方 式 。 三 、广 电双 向改造 的方 案 从每 个光 节点 都需 要增 加设 一条 独立 光纤 回到 前端 ，采 用双 纤传 输 。Ｃ ｂ ｅＭ ｄｍ ａ ｌ ｏ ｅ 系统 包括前 端 设备Ｃ Ｔ 和用 户端 设备Ｃ ｂ ｅ ＭＳ ａ ｌ Ｍ ｄｍ（Ｍ ， 种设 备通 过双 向ＨＣ ｏｅ ｃ ） 两 Ｆ 网络 连接 。 中ＣＴ 是 连接 有 其 ＭＳ 线 电视吓Ｃ 网络 和 Ｉ数据 网络 ， 用Ｄ Ｃ Ｉ协 议 ， Ｐ 使 ＯＳ Ｓ 配合Ｃ Ｍ 终端 管 ＰＳ 理服 务器 ，通 过终 端ｃ 实现 Ｉ ｔｒ ｅ 网络接 人 以及 本地 Ｉ 数据 业 Ｍ ｎ ｅｎ ｔ Ｐ 务接 入 的设备 。优 点 ：一个 头端 覆 盖范 围大 ，初 期设 备投 资低 ， 充 分利用 现有 ｃｂ ｅ ａ ｌ资源 ， 充分 考虑 广 电系统特 点 ， 术相对 成 熟 。 技 缺 点 ：双 向改造投 入 高 ，需要 大量 光发 射机 和 电双 向放 大 器 ，上 行 的漏 斗效应 导致 噪 声汇聚 ，对 带 宽影 响较 大 ，大大 增加 相关 维 护 工作 量 ，网络层 级 复杂 ，排 故 困难 ，Ｃ Ｔ 头端 一般 １ ￣３万 ， ＭＳ ０ ０ 理 论能 覆盖 １０用 户 ， 际大 约３ ０ ００ 实 ０ 户左 右 ， 端ｃ 大致２ ０ ０ 远 Ｍ ５ ￣５０
有线电视双向网络改造的技术方案及选择
有线电视双向网络改造的技术方案及选择摘要今年来，有线电视的网络技术发展也在不断更新换代，有线电视双向网络建设和改造已成为广电行业必须面对的现实问题。
本文笔者分析了有线电视双向网络技术的意义，并对多种有线电视双向网接入方案及技术进行了探讨。
关键词有线电视双向网络；技术方案；FTTH；HFC；EPON+LAN；EPON+EOC1 有线电视网络双向改造的意义首先，有线电视网络带宽的优点，但是，现如今，有线电视网络一般情况下都是采用单向传播这种方式，这样的交互业务，对有线电视网络的发展起到了一定的阻碍作用。
因此，在推进有线电视网络字化的同时也要不断的提供新的业务和新的服务来满足用户的新的需求，这样一来，有线网络电视起到了举足轻重的作用。
另外，本文笔者认为，双向有线电视网络的基础是交互数字电视业务，因此，一般情况下，对于有线电视双向化的改造业务是从交互数字电视业务的发展开始。
换句话说是如果没有可靠、可控的双向的网络，交互式数字电视业务就不复存在，数字电视的增值业务也更加不可能实现。
2 有线电视双向网改造方案2.1光纤到户(FTTH)FTTH这个方案包括多种不同的传输方式，比如双纤传输、单纤三波传输等。
下面笔者对这两种传输进行介绍，双纤传输一般情况下传输数据和传输CATV 信号是通过两条光纤进行的，另外，对于CATV业务则要经过分光器的分光，通过分光之后，实现ONU传达，然后进行光电转换，连接到RF射频接口电视机。
单纤三波传输的一种是外置合波器，另外的一种是OLT内置，单纤三波传输是通过单一的光纤来将CATV信号和数据语音信号融合在一起，利用PON接口实现光网络上的传输。
2.2光纤同轴电缆混合网(HFC)光纤干线、同轴电缆支线和用户配线是构成光纤同轴电缆混合网的主要的三条网络，传输是通过光纤将光信号直接在干线上传输，之后电光转换是通过前端来完成，到达用户区域后，使得这两者之间的转换得到了实现。
HFC与早期CATV 同轴电缆网络这两者之间存在一定的差别，主要是光纤同轴电缆混合网能够实现干线上处理有线电视台传输过来的节目信号，从而在根本上实现了光信号的传输，之后在用户区来完成光电信号的转换，提供给用户使用。
浅谈县级广电网络的双向改造
浅谈县级广电网络的双向改造摘要:近年来，随着光纤技术的迅速发展，广电网络运营商可以采用现有成熟技术，很容易地将户外光纤网络升级改造为双向传输网络，因此，电缆分配网络的双向宽带接入网已经成为有线电视网络实现双向化的关键，探讨县级广电网络如何选择性价比最高的方案实现双向接入网改造，已成为新一代广电人应对“三网合一”竞争的主攻方向。
就禄劝的改造方案，本人也对HFC双向宽带分配网络设计提出了自己的见解。
关键词:有线电视;接入网;改造方案禄劝县的有线电视网络起步于1995年，经过20多年的建设和改造，现已形成了5万多用户的县级有线电视网络，并于2008年开通了数字电视，2013年以前主要以单向网络形式存在。
为降低维护管理成本，应对日益激烈甚至是残酷的竞争，避免用户流失，提升多业务、全业务服务能力，充分利用现有庞大的HFC基础网络来拓展双向传输业务，已成为禄劝广电部门网络双向化改造的主要方向。
采用HFC网络进行双向改造后，可以提供多种综合信息业务服务。
如模拟广播、电视；数字广播、电视； VOD、NVOD等点播；IP电话；数据通信等多种业务。
由于大量的新业务的应用，原来的有线电视网络设计已经落后于业务拓展的需要，因此，禄劝广电部门对有线电视网络提出了更高的要求，包括网络运行的稳定性、双向性和可升级性，还有网络的安全性和可管理性方面等。
对网络的首要要求是网络的双向能力强，满足单用户有较大的带宽接入，可以根据业务和用户的发展，平滑升级网络，提高网络性能，在网络发展的大趋势下，可以平稳过渡到全光网络(F1TH)。
一、双向宽带网络户线接入方式根据传输介质和调制技术不同，目前的双向技术可以分为Cable Modem、LAN、EOC和删等几大类，下面对这些技术做一个简单的分析。
(1)CMTS+CM方案Cable Modem(CM)接入方式在北美发展迅速，技术已经非常成熟，它是通过对信号进行QPSK/QAM调制，在HFC低频端进行双向传输。
浅谈有线网络双向化改造接入技术方案的选择
浅谈有线网络双向化改造接入技术方案的选择摘要：针对目前有线电视双向接入网最后100M接入方案的困惑，介绍几种有线电视双向接入方案，实现双向业务和增值服务。
EPON+EOC技术是主流的技术方案，未来的发展趋势是FTTH。
关键词：EPON；CMTS；CM；LAN；EOC；FTTH我国有线电视经过了20多年的发展，目前全国有线电视网络线路总长度现在超过了300万公里，光纤干线达到26万公里，已经建立了一张覆盖全国城乡的HFC网络。
随着网络通讯技术的发展和三网融合时代竞争的需要，各地广电经营商在积极开展整体转换的同时，也在积极探索网络双向化技术尤其是接入网络技术的发展之路。
对于后转换时代的广电运营商来说，很多增值业务必须依托双向网络才能开展。
在这样的前提下，有线网络的双向化改造成为广电运营商面临的一个关键课题。
1.CMTS+CM接入方案1.1优劣势分析1.1.1优点（1）利用现有的CATV网络提供双向通信，适合稀疏模式网络覆盖区域。
（2）大面积覆盖低开通率情况下成本较低，少量前期投入即可在全网进行业务受理。
（3）技术标准及产品比较成熟。
1.1.2缺点（1）需要对HFC光电传输链路部分进行双向改造。
（2）噪声汇聚效应影响系统的宽带和性能，同轴缆及接头质量要求较高，后续维护工作量较大。
对于大多数有线电视运营商而言，上行噪声汇聚是一个工程和维护的难题，HFC网络反向设计和施工工艺的控制在我国大部分地区（特别是中、小城市）实施也还存在一定难度，而维护和运行故障排除需要的技术支撑在我国大部分地区短期内也难妥善解决。
青岛市舍弃CMTS而采用EPON技术就是一个明证。
（3）采用CMTS进行双向改造，需要反向光发射、接收机和上变频器等多种设备，但是下行传输速率为160M比特/秒，上行传输速率为120M比特/秒（D0CSIS3.0目前能达到水平）100户共享，每户只能下行1.6M比特/秒，上行1.2M比特/秒，局限在于CMTS设备包转发能力弱，一般仅有上万PPS，无法和EPON设备高端三层路由交换机相比较，为后者的几十分之一，无法满足日益增长的高带宽业务需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１ ＡＤ ＳＬ方 式
非 对 称 数 字 用 户 线 技 术 （ Ｄ Ｌ， ｓｍ ｔ ｃ Ａ Ｓ Ａ ｙ ｍｅ ｉ ｒ
量好 ， 传输 距 离长 ， 网络 可靠 性 高 ， 约管 道资 源 。 节 光纤 到户 一般 采用 两种 方 法 ， 是 点对 点 （ ２ ） 一 ＰＰ ， 二是 点对 多点 （ ＭＰ 。 中 Ｐ Ｐ网络 可给 每个用 户提 Ｐ ）其 ２ 供 可扩 展 的 、 明 的业 务 和 带 宽 连接 ， 个 用 户可 以 透 每 灵 活地 、 独立 地 升 级 ， 种 方 式 支持 最 高 级 别 的安 全 这
是用 户 的时 隙各不 相 同 。 Ｐ ＭＰ方 式 即 当 前 大 家 十 分 关 心 的 Ｐ Ｎ（ ａｓ ｅ Ｏ Ｐ ｓｉ ｖ
１８ ｂｓ下 行速 率 只能 保证 １２ｂ ｓ ２ｋ ｐ ， ９ｋ ｐ。若要 提 高传 输
速率 ， 升级 为 Ｖ Ｓ ， 接人 距 离将从 ３公 里 减低 为 需 Ｄ Ｌ但 ３ ０米 ， 且 ， 着 用 户 对 网 络 功 能 需 求 的增 加 （ ０ 并 随 如
超 长 距 离传 输 ， 到 ６ ０ ｍ 以上 ， 而 可 以将 本 地 交 达 ０ｋ 从 换 中心机 房撤 销 ， 中继 设备 及有 源设 备 消 除 ， 入 、 接 城 域 核 心和 区域 网络整合 在 一个 平 台上 ，减 少 了人 力 、
了入 户 的 难 题 。其 原 有 的 以太 网 信 号 的 帧 格 式 和
一
由前 端 （ 波 长转换 单元 、 分复 用器 ＜ 光 波 分波 器＞ ） 及 用 户 （ Ｎ ／ Ｎ ） 成 的 ＷＤ Ｐ Ｎ 系 统 ， 优 势 Ｏ Ｕ Ｏ Ｔ组 Ｍ— Ｏ 其 明显 ： １ 带 宽高 ， （） 容量 大 ， 波分 复 用 比单 波传 输 其 容
量 增加 几倍 至 十几 倍或 者 几百 倍 ；２ 协议 透 明 ， （） 即对 数 据 “ 明 ” 波 分 复 用 Ｄ Ｍ 系 统 按 波 长 的不 同进 透 ， ＷＤ
普 通 电话 线
６ ８ ／ ～ Ｍｂ ｓ ６ ０ ｂ ｓ １ Ｍｂ ｓ ４ ｋ ／～ ． ／ ５
网 络 状况
占 用 电话 线
一线 通 ， 影 响 电 话使 用 星 型 ， 影 响 电话 使 用 不 不
２ １年 第 ｌ期 （ 第 ２ ３期 ） ｌ ０ 总 ５
ＣＴ Ａ Ｖ双向网
次性 铺设 五类 线 ， 且五 类线 需单 独 入户 ， 度较 大 ， 难
行 复 用和解 复 用 ， 与信 号 的速 率 和调 制方 式无 关 ；３ （）
高可靠 性 和高 安全 性 。 由于是 虚 拟 的点对 点 连接 ， 并
且 各 Ｏ Ｕ波 长 相对 独 立 ， 连至 ＯＬ Ｎ 上 Ｔ的过 程 中不 会
一
灵活 、 可靠 ， 向未来 的全 光传输 网络 。 面
３ Ｅ ＯＮ Ｌ Ｐ ＋ ＡＮ、 Ｐ Ｅ ＯＮ＋ ｏ 方式 ＥＣ
（ ） Ｅ Ｏ 的光 网络单 元 （ Ｎ 至用 户 之 间 的 １由 Ｐ Ｎ Ｏ Ｕ）
最 后 一百 米 ， 以采用 多 种方 法 ， Ｐ Ｎ＋ Ａ 即利 用 可 Ｅ Ｏ Ｌ Ｎ， 五类线 入户 ， 应该 是一 种较 好 的选择 ， 这种 方 法 ， 就 用
６ ２ ｉ ｓ的 对 称 系统 亦 被称 为 Ｂｏｄ ａｄ Ｐ Ｎ。 ２ Ｍｂｔ ／ ｒａｂ ｎ Ｏ
配 ， 户（Ｎ 每 Ｏ Ｕ或 Ｏ Ｔ 速 率为 ３ Ｍｂｔｓ 此 时 传输 距 Ｎ） ０ ｉ ， ／ 离 为 １ｋ ０ ｍ； 当 Ｅ Ｏ 在 １６ ＰＮ ： ４时 ， 每 户 速 率 则 为 １ Ｍｂ ｓ 但此 时传 输距 离 已降 为 ｋ 这种 速率 若 与下 ５ ／， ｍ，
．
２ ０
１２ ： ３ 困难 一 向 高
１ 、０ ０２
１２ ： ３ 一 般 低 低
２ ０
ｌ ４ １１８ ： ／： ６ ２ 一 般 较 高 较 高
网 络侧 成 本
注 ： 上 行 为 １５ ｉ ｓ和下 行 为 ６ ２ ｉ ｓ的 不 对 称 传 输 系 统 和 上 、 行 均 为 其 ５ Ｍｂｔ ／ ２ Ｍｂｔ ／ 下
１ ５ 对 称 ） ５ Ｍ（ 、
有 线 电视技 术
Ｅ ０Ｎ Ｐ Ｉ／ ｈ ｒｅ Ｐ ｔｅｎ ｔ Ｔ Ｍ Ｄ Ｔ ＭＡ Ｄ Ｅｈｒｅ ｔｅｎｔ Ｖ Ｉ ０Ｐ ＷＤ Ｉ Ｖ Ｍ、 ｒ 未标 准 化 Ｇ ０Ｎ Ｐ Ａ Ｍ／ Ｍ Ｔ ＧＥ Ｔ Ｍ Ｄ Ｔ ＭＡ Ｄ Ｇ Ｍ Ｅ Ｖ Ｉ ０Ｐ ＷＤＭ、 Ｖ Ｉ Ｇ Ｍ Ｅ
络 ） 其 主要 的技术 指标 见表 ２ ， 。
应用 相 同 的无 源树 型拓 扑结 构 ，建 立 在 Ｔ Ｍ 基 Ｄ
２ 光 纤 到户 方 式
础 之上 的 Ａ Ｏ Ｂ Ｏ 和 Ｇ Ｐ 其 上行 和下 行 仅使 Ｐ Ｎ、Ｐ Ｎ Ｏ Ｎ，
用 一个 波长 传输 数据 ， Ｐ Ｎ在 ｌ ２时 ， １ ｂｔｓ ＥＯ ： ３ 按 Ｇ ｉ 分 ／
最 大 传 输 速 率 （ｉ ｂ ｔｓ ／）
６ ２ １５ 、 ２ Ｍ／ ５ Ｍ ６２ 对称 ） ２ Ｍ（
１２Ｇ（ 称 ） ． ５ 对
２５ ．Ｇ对 称 、
２５ １２ Ｇ ． Ｇ／ ５ Ｉ
最 大传 输 距 离 （ｍ） ｋ
最 大分 支 比 升级 容 易程 度 用 户侧 成 本
Ｏ ｔ ａ Ｎ ｔｏｋ 无 源光 网络 ） 式 ， 据 接 入 技术 的 ｐｉ ｌ ｅｗ ｒ ， ｃ 方 根 不 同分 为 Ａ Ｏ Ａ Ｍ— Ｏ 异 步 转 移模 式 无 源 光 网 Ｐ Ｎ（ Ｔ Ｐ Ｎ，
络 ） Ｅ Ｏ Ｅｈ ｒｅ Ｐ ｓｉｅ Ｏ ｔ ａ Ｎ ｔ ｏｋ 以太 网 ， Ｐ Ｎ（ ｔｅｎ ｔ ａｓ ｐｉ ｌ ｅ ｒ ， ｖ ｃ ｗ
代 Ｎ Ｂ的要 求 （ Ｇ 即骨 干 网 速 率达 到 每 秒 １ ０ ０ ０千
兆 ， 入 网用 户 端 速 率达 到 每 户 １ ０兆 ， 接 ０ 比现有 用 户 上 网速度 快 １０倍 …… ） 比 尚有 差距 ， 此 ， ０ 相 为 光纤 人
户 的 任务 则有 可 能落 在 ＷＤ Ｐ Ｎ（ Ｍ— Ｏ 波分 复用 无 源光 网络 ） 的方 式之 上 。
表 ２ Ａ ＯＮ、 Ｐ Ｐ Ｅ ＯＮ、 ＯＮ接 入 技 术 比较 ＧＰ
技术 指标 传 输 层 使 用 的协 议 下行 复 用技 术 上 行 复 用技 术 数 据业 务 承载 方 式 提 供 的语 音 业 务 提 供 的视 频 业 务 提供 的 Ｄ 业 务 ＦＭ Ａ Ｏ Ｐ Ｎ Ａ Ｍ Ｔ Ｔ Ｍ Ｄ Ｔ ＭＡ Ｄ Ａ Ｌ Ａ ５ Ａ Ｌ 、ｏＰ、 Ａ Ａ ｓＶ ｌ Ａ ＷＤＭ、 Ｔ ／ ＡＬ Ｉ ＶＡ ｓ Ｐ Ａ Ｌ Ａ
ＩＴ 视 频 监 控 、 Ｐ Ｖ、 网络 游 戏 、 视 电话 高 带 宽 互 动 业 可
务） ，已很 难满 足用 户 对双 向传输 能力 、网络 的安 全 性、 高带 宽等 方 面 的要 求 。 为此 ， 电信 网已将行 动 落在 了光 纤 到户 的方 式 之上 （ 天 津联 通 已在 去年 七 月份 如
性 和有 效 性 ， 使 用 光缆 的数 量 是 非常 大 的 ， 营维 但 运 护 的成本 也 比较 大 。另 一 种方 式 即 Ｐ ＭＰ方式 则 弥补 了 Ｐ Ｐ方 式 的 缺 点 ， 纤 将 交 换 中心 （ Ｏ） ２ 光 Ｃ 与无 源 光
Ｄｇｔｌ ｕ ｓｒ ｅ ｉｅ ） 式是 一 种 主要 应 用 于 电信 ｉ ａ Ｓ ｂｃｉ ｒＬｎ ）方 ｉ ｂ 网络 的传 输 方式 ， 物 理 底 层 为铜 双 绞 线 （ 表 １ ， 其 见 ） 它 是 继 ５ ｋ ／ ｄ ｍ 和 ６ ￣ ２ ｋ ／ ６ ｂ ｓ Ｍｏ ｅ ４ １ ８ ｂ ｓ以后 的一 种 传 输方 式 。其 传输 带 宽 一般 为 ５ ２ ， １ ｋ 即使 采 用 Ａ Ｓ ２ ＤＬ＋ （ ．９ ．） 准 ， Ｇ９ ２５ 标 在接 入 距离 大 于 ７ ｍ 时 ， 在 串音 的 ｋ 存 情 况 下 ，在 ０４ ｍ 的 电话 线 上 上 行 速 率 只 能 保 证 ．ｒ ａ
此 时 ， 不 具 备铺 设 五 类线 的条 件 呢 ， 么就 可 以采 若 那
用 Ｅ Ｏ ＋ ｏ 的方 法 （ 源 Ｅ Ｃ Ｐ Ｎ ＥＣ 无 ｏ ；有 源 Ｅ Ｃ包 括 ： ｏ
Ｍｏ Ａ、 ｍｅ Ｐｕ 、 ｏ ｅ Ｐ Ａ）见 表 ３ Ｃ Ｈｏ ｌｇ Ｈ ｍ Ｎ ， 。
发 生 碰 撞 ， 需 要 网 络 同步 和 定 时 ， 此 它 如 同点 对 不 因 点 （ ｔ ） 式一 样 ， 持最 高级 别 的安 全 性 、 效性 和 ＰＰ 方 支 有 可 靠 性 ；４ 成 本 低 ， 于 ＷＤ 使 用 光 放 大 器 ， 以 （） 由 Ｍ 可
ＭＡ Ｃ层 不变 ， 只是 通过 平 衡 一 平衡 转 换 ， 在 双 绞 不 将
线 上 传 输 的差 分 信号 （ 双极 性 ） 改为 在 同 轴 电缆 上 传
物力 、 力 和时 间 ， 成 本 降低 了很 多 ；５ 可 组 成 全 财 使 （）
光 网络 。 由于可 以做 到在 光 路 上 进行 光 的分 插 复 用 （ ＡＤ 和交 叉 连接 （ Ｘ ） 避 免 了光 电一 Ｏ Ｍ） Ｏ Ｃ， 电光转 换 ，
表 １ 双 绞 线 几 种 接入 方式 比较 表
５ ｋ Ｍｏ ｅ ６ ｄ ｍ Ｉ ＤＮ Ｓ ＡＤＳ Ｌ
传 输 介质
下 行 速率 上 行 速率
普 通 电话 线
５ ｋ ／ ６ｂｓ ３ ．ｋ ／ ３６ ｂ ｓ
普 通 电话 线
５ ～ ２ ｋ ／ ６ １８ ｂ ｓ ５ － ２ ｋ ／ ６ １８ ｂ ｓ
分 路 器相 连 ，在 光分 路 器处 将光 信 号分 为 ３ 或者 ２路 ６ ４路 ， 再传 输到 各用 户 。 网络终 端 （ Ｎ ） 其 上行传 光 ＯＴ， 输 采 用 时 分 多址 （ Ｄ Ｔ ＭＡ） 式 ， 行传 输 采 用 时 分 复 方 下 用 （ Ｄ 方 式 ，Ｄ 流被 所 有 用户 的信 号 所 复用 ， Ｔ Ｍ） ＴＭ 只
