苹果iPhone4S完全拆机图解教程

合集下载

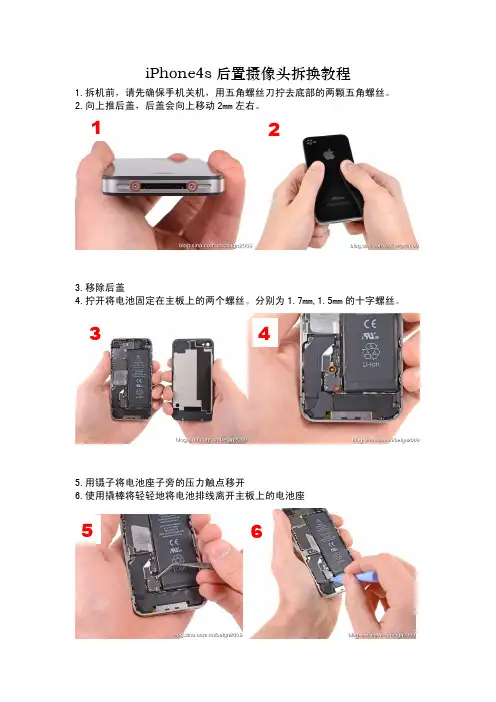

iPhone4s 后置摄像头拆换教程

iPhone4s 后置摄像头拆换教程

iPhone4s后置摄像头拆换教程
1.拆机前,请先确保手机关机,用五角螺丝刀拧去底部的两颗五角螺丝。

2.向上推后盖,后盖会向上移动2mm左右。

12
3.移除后盖
4.拧开将电池固定在主板上的两个螺丝。

分别为1.7mm,1.5mm的十字螺丝。

34
5.用镊子将电池座子旁的压力触点移开
6.使用撬棒将轻轻地将电池排线离开主板上的电池座
56
7.将撬棒从左下角(电池与中板之间)插入,并向右滑动,同时向上翘,使得胶完全分开。

8.使用露出的透明的拉带来使电池离开将其固定在手机上的背胶。

78
至此,电池取下。

So easy!
9.如有必要,用镊子移除位于后置摄像头闪光灯处的塑料圈
10.移除固定屏蔽罩的四颗螺丝(分别为2.7mm,2.6mm,1.3mm,1.2mm 的十字螺丝)11.利用撬棒,移除屏蔽罩
12.移除后像头
13.安装,按倒序方式即可9101112。

iPhone4S 高清拆机鉴赏

iPhone4S 高清拆机鉴赏

iPhone4S 高清拆机鉴赏来源:XDA智能手机网作者:Bug 编辑:Bug 上传时间:2011-10-17 21:53:00 评论:7iPhone 4S在十五号第一批改版机到达深圳,价格一天之内波动了N次,许多商家也是有价无货,两百多台的非官方首发很快就流向了全国各地。

XDA评测室向来都是不缺手机的,鉴于国内还没有人拆机,今天就让笔者就带领大家一起来拆解这台手机,看看它凭什么卖八千人民币。

先准备好镊子、小刀以及各种型号的螺丝刀。

拆iPhone 4S的同学必须不仅要具备胆大、心细的良好心理素质,还要拥有非常好的耐心,否则的话拆机这个过程会非常痛苦。

这是笔者拆过的手机里最复杂的。

整个手机只有两个螺丝,位居机身底部扭下螺丝后便可直接推开后壳向上推开几毫米的缝隙后就可以取下后壳了首先映入眼帘的便是手机的电池,然后是覆盖着各种塑胶纸和屏蔽罩的主板我们依次把主板上的螺丝扭下来,有些螺丝比较隐蔽,所以需要非常仔细的检查主板上的缝隙取下电池之前一定要拨开电池连接主板的排线因为电池是用双面胶黏贴在中板上的,所以需要用工具把它撬开电池卸下后来个合照吧!这才刚刚开始然后是主板最上边的屏蔽罩,扭开螺丝后可以直接拿下来因为主板面积比较少,而周边零件又很多,这就造成了主板上的排线密度特别高摄像头是直接插在主板左上方的,所以拨开排线后可以直接取下来这个就是索尼代工的810万像素的背照式摄像头摄像头背面继续拨开主板上的排线还会有些隐藏的螺丝需要卸下这个时候我们终于可以取下主板了iphone 4S的主板非常窄这个就是强大的A5处理器了,芯片面积比A4大揭开屏蔽罩后就可以看到芯片型号了这个便是高通的基带芯片A5是一款双核的处理器,和ipad2一样,该芯片采用A9构架,45nm制程,集成PowerVR SGX543MP4+图形芯片,是一款非常有潜力的处理器主板卸下后就可以看到赤裸的中板了中板听筒位置集成的零件非常多底部相对要简单些这个时候我们开始扭手机金属边框的螺丝看到排线纠缠在一起的时候,心里多少会有点混乱先把耳机插口卸下,它还连接着音量键这个角度可以很清晰的看到音量键了这个就是前置摄像头了是不是很小巧呢?继续扭下边框上的螺丝再来个合照,从左至右分别是电源键,光线感应器、距离感应器、听筒、前置摄像头、耳机插孔以及音量键、震动锁定键震动锁定、音量键和电源键的键帽这个时候可以卸下中板底部的数据线接口了苹果的数据线接口都是统一这个规格的,支持的周边非常多继续扭下中板边框的螺丝各种规格的螺丝越来越多螺丝卸完后用小刀把金属边框的卡扣撬松,这样子可以方便的卸下液晶屏屏幕终于拿下来了,屏幕和手机的前面板是粘在一起的和iphone4没有区别屏幕背面可以当镜子用的这个就是home键现在再来看看中板,天线缝隙比iphone4要多中板是用铣床铣出来的,工艺要求非常高这个就是天线位置了,也是区别iphone4最直观的一个特点中板正面中板反面好了,拆机终于结束了,卸下38颗螺丝,六个圆环后iPhone 4S便成了一堆零部件。

iPhone4s 拆机图文教程

iPhone4s 拆机图文教程

iPhone4s拆机图文教程第一步:打开包装包装还是一贯的简约风格,实际上,除了封面的底色由黑色变成白色,以及两侧多了一个S的字样,这个包装和iPhone4的没什么不同,所以还是快点拆出来看看吧。

第二步:整体外观外形还是和iPhone4一样,小编拿手上的iPhone4与上图比较后发现唯一的不同点是4S在音量键上方多了一个凹槽。

这样似乎已经解决了“死亡之握”的问题,那今年就拿不到免费的保护壳了?真是一个坏消息。

SIM卡插槽又回到默认设计里,鉴于iPhone4S是一部世界通用的手机,所以无论是CDMA还是GSM的用户都可以用这个SIM卡插槽插入自己GSM卡或者CDMA卡。

第三步正式拆解用的还是和iPhone4一样的Pentalobe 螺丝。

看来这个老朋友还是要呆在苹果身上一段时间了。

不过也好,这样就不用换工具了。

用和拆iPhone4一样的方式打开了保护壳,就看到和iPhone4一样的标签:“仅授权于服务供应商。

”直接无视,继续拆解。

终于看到备受吹捧的新电池了,Whr提升了0.05,也就是说电池容量提高了大概1%左右,很可惜的是,这款新电池换了一个新形状的接口,恐怕无法换在iPhone4上了。

iPhone4S支持8小时的3G持续通话时间,14小时的2G网络通话时间以及200小时的待机时间,虽然和iPhone4相比,待机时间要少100个小时,不过鉴于硬件的大幅度升级,已经说明iPhone4S用电效率提高了不少了。

也是很受关注的升级到800万像素的摄像头。

大家都很清楚,单纯像素的增加不代表画质地提升,不过善于运用像素的苹果在这点上还是可以让人放心的,而且背光灯的亮度现在提高了73%,拍照速度提高了33%能在一秒内拍摄多张图片,如果这你都不感兴趣的话,现在苹果4S还支持1080P,30FPS的高品质摄像。

第六步:主板在iPhone专用拆机工具的帮助下,主板还是被轻松拆下来了,接下来拆了右边的EMI保护壳,就能看到万众期待的A5处理器了。

iPhone自己动手换屏幕记,吹风机要派上用场!

iPhone自己动手换屏幕记,吹风机要派上用场!

iPhone自己动手换屏幕记,吹风机要派上用场!之前iPhone的Home键坏掉,然后换Home键,结果换好Home键,Home键是没问题了,屏幕触摸失灵,部分区域按键失灵了,比如我的后台长按后,能抖动,但是后台关闭不了了。

想了一下,网上搜了好多资料,得换屏幕了,就屏幕换一下吧,之前换Home键没拍照,这次换屏幕有拍照,就来做个简单的记录吧,希望对之后有换屏幕的同学有所帮助,几个注意点列出来。

1.拆机前,要先将卡托取出来,不然拆主板,硬掰会弄坏2.换屏幕要准备好吹风机,屏幕顶部和尾部要吹热,不然会扯坏掉,3gs之后iPhone屏幕都非常脆弱。

3.拆机需要用巧力,力度把握好,不然就容易拆坏,排线位置都要多多注意,别搞坏了,哭就来不及了。

拆机前,如果要替换手机,临时用一下,可以先用同步助手将通讯录导出,再导入到别的手机上,资料也用同步助手备份一下比较好。

如果是苹果导入到安卓啊其他手机,用qq同步助手备份通讯录搞定。

拆机工具展示:手机症状:触摸部分不正常,比如手机后台关闭不了,红色部分按不了,拨号也不正常基本拆机过程:1.先将卡托取出2.底部螺丝取出,后盖往上滑,打开后盖,取出主板各部分螺丝,这时候螺丝记忆板很好用。

3.拆屏幕的时候要用吹风机吹,红色部分,是有胶水的,如果不想原来的屏幕坏掉,拆这部分要注意,要小心。

主要是换home键那肯定是不能让屏幕坏掉啦。

4.发现,是屏幕排线,触摸排线有小部分坏口,估计是之前换Home键不小心的,看吧,不小心,就是再贴上290块买屏幕来换!5.最后,组装回去,换屏结束,大工搞成!测试照相机、底部音箱、话筒、听筒、拨号是否正常,测试正常ok!。

【精品文档】苹果4S拆机图解-word范文模板 (1页)

【精品文档】苹果4S拆机图解-word范文模板 (1页)

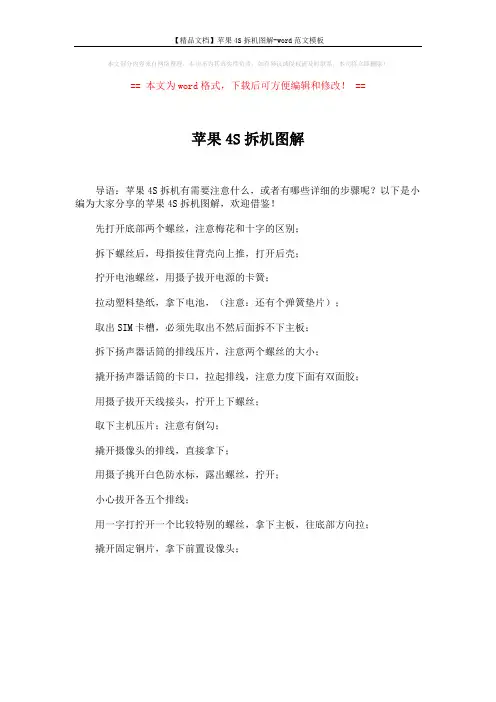

【精品文档】苹果4S拆机图解-word范文模板
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!
== 本文为word格式,下载后可方便编辑和修改! ==
苹果4S拆机图解
导语:苹果4S拆机有需要注意什么,或者有哪些详细的步骤呢?以下是小编为大家分享的苹果4S拆机图解,欢迎借鉴!
先打开底部两个螺丝,注意梅花和十字的区别;
拆下螺丝后,母指按住背壳向上推,打开后壳;
拧开电池螺丝,用摄子拔开电源的卡簧;
拉动塑料垫纸,拿下电池,(注意:还有个弹簧垫片);
取出SIM卡槽,必须先取出不然后面拆不下主板;
拆下扬声器话筒的排线压片,注意两个螺丝的大小;
撬开扬声器话筒的卡口,拉起排线,注意力度下面有双面胶;
用摄子拔开天线接头,拧开上下螺丝;
取下主机压片;注意有倒勾;
撬开摄像头的排线,直接拿下;
用摄子挑开白色防水标,露出螺丝,拧开;
小心拔开各五个排线;
用一字打拧开一个比较特别的螺丝,拿下主板,往底部方向拉;
撬开固定铜片,拿下前置设像头;。

苹果iPhone 4S手机拆解

苹果iPhone 4S手机拆解

UBM官方拆解iPhone4S我们找到了什么?iPhone4S和2010年夏天推出的iPhone4有何不同?首先是一款型号就能在不同的GSM和CDMA制式运营商网络下使用。

这不令人惊讶,Verizon版iPhone4已经展示出这样的潜力,该型号采用高通MDM6600基带芯片,适用于GSM和CDMA标准。

“全球通手机”的基础已经在这里,iPhone4S所用的高通MDM6610证实了我们之前的猜测。

不仅如此,这也确定了苹果的基带供应商从英飞凌转向高通。

高通不仅取得MDM6610设计胜利,也将RTR8605RF收发器和PM8028电源管理设备送进iPhone4S。

另一大赢家是博通。

博通不但守住iPhone4上取得的位置,还说服苹果升级到新款产品,BCM4330802.11n WiFi/蓝牙/FM 无线芯片。

这是博通该型号芯片在颇受欢迎的三星Galaxy S II手机之后的又一次重大胜利。

Cirrus Logic和Dialog Semiconductor的升级型号芯片也在出现在iPhone4S上。

苹果选择了CLI1560B0音频解码器,由iPhone4的CLI1495升级而来。

苹果同时还将电源管理IC从之前的D1815A升级到D1881A。

iPhone4S相对于iPhone4的第二个大改变在iPad2发布时就已经有过暗示。

苹果A5双核处理器的到来对于熟悉苹果用平板试水新处理器的人来说应该不是意外。

iPad在iPhone4之前用上A4处理器,iPad2采用A5处理器预示着iPhone4S 也会采用同款处理器。

UBM 官方拆解iPhone 4S上网日期:2011年10月18日关键字:iPhone4S拆解iPhone4S iPhone4拆解主要元器件列表4S的主要元器件:-苹果A5双核处理器——采用堆叠封装实现-Elpida B4064B2PF-8D-F——Elpida512MB低功耗DDR2DRAM内存(SI#26521) -高通RTR8605多模RF收发器-AGD82132——意法微电子L3G4200DH3轴数字MEMS陀螺仪模块(st)-33DH——意法微电子LIS331DLH3轴MEMS加速计模块-苹果338S0987——Cirrus Logic CLI1560B0音频解码器-TriQuint TQM9M9030多模四波段功率放大模块-TriQuint TQM666052bias控制功率放大器-Avago ACPM-7381-TR1UMTS21004x4功率放大器-Skyworks SKY77464-20W CDMA/HSUPA波段负载不敏感功率放大模块-高通MDM6610基带芯片解决方案-高通PM8028功率放大IC-Apple338S0973——Dialog Semiconductor D1881A电源管理芯片-东芝THGVX1G7D2GLA0816GB MLC NAND闪存-Murata SW SS1919013——包括博通BCM4330MAC/基带/无线芯片,整合蓝牙和FM收发器的无线模块。

iphone4拆机详细步骤图解教程

iphone4拆机详细步骤图解教程

要说在前面的是,拆机时要把螺丝按顺序放好,不然你会后悔的,推荐用双面胶贴在纸上,注明编号的顺序。

(郁闷的是home键的更换几乎要拆到最后一步)先拧开底部两个螺丝,注意梅花和十字的区别,需要先买专用拆机螺丝刀,内部螺丝全是十字的,一个螺丝刀通用哦。

拆下螺丝,背壳向上推,就能拿下来了看到电池,看来换电池还是很方便的嘛拧开电源固定螺丝拨开电源卡簧拉动旁边的塑料垫纸,电池下有双面胶,拉的时候小心,电池拿下注意卡簧下有一个垫片,别搞丢了取出SIM卡槽这个是扬声器话筒排线的压片,两个螺丝,注意大小撬开扬声器话筒排线的卡口小心拉起排线,下面有双面胶,别拉断了这是天线的接头,拔开,是扣上去的拧螺丝,注意螺丝大小取下主板上的压片,虽然有倒钩,但还是很好取的,没图上那么复杂撬开主摄像头的排线,摄像头直接拿下,更换摄像头到此为止看到白点了么?这是苹果的验水避孕试纸,遇水即红,整机中一共3个,图中2个,还有一个在耳机插孔里,这三个圆点一个变红,即不保修哦。

用针小心挑开试纸放好,露出下面螺丝,拆开主板上方有还有5个元件卡口,分别撬开,好像分别是触摸屏、液晶屏、前摄像头、耳机感光,还有各按键的排线,不管它,全部撬开撬开后是这个样子的,红圈的螺丝是最妖的一个,需要很薄的一子螺丝刀,别说我没提醒按这个方向提起主板,就能拿下主板了移开卡片,前摄像头就下来了,前摄头更换到此为止接下来是话筒扬声器天线模块,继续拆螺丝拿下来拿下来后是这个样子的,把天线剥下来,自此天线、扬声器话筒更换到此为止这个是震动马达,拆开螺丝直接拿下,自此震动马达更换结束接下来是电源、耳机模块的拆卸,按图片拆没有问题的,地道的白色换壳机是连这个模块也要换掉的哦电源键也可以更换静音音量键排线比较复杂点,但还不是很难,别弄丢了小部件哦如果只是单纯更换按键,还是比较简单的,看到木有?接下来是拆开机器底部数据DOCK模块,注意第一张照片要先拨起HOME键的排线卡口哦,地道的白色换壳机这个模块也要更换,和耳机模块一样,里面是白色的,但是因为拆开这两个模块比较麻烦增加风险,很多JS都不换的,所以大部分的白色换壳机都一目了然,屏幕白的,耳机孔和数据孔是黑色的,而原厂白机这两个模块露出的部分都是白色的。

苹果4代,Iphone4手机拆机解释图片

苹果4代,Iphone4手机拆机解释图片
- 主板被电线和 EMI 屏蔽罩压在下面
深圳金三维培训(手机结构,数码产品结构,手机项目,开发管理)
金三维培训(手机结构,数码产品结构,手机项目,开发管理,工程管理培训) Step 9

- TriQuint TQM676091 维

- 338S0626

- AGD1 是新的 3 轴陀螺仪,由 ST Micro 生产. 设备的包装标识 L3G4200D 并没有出现在
深圳金三维培训(手机结构,数码产品结构,手机项目,开发管理)
金三维培训(手机结构,数码产品结构,手机项目,开发管理,工程管理培训)

- 拆除背部外壳后,整个 iPhone 4 内脏尽收眼底
金三维培训(手机结构,数码产品结构,手机项目,开发管理,工程管理培训) - 这可以称得上是杰作,苹果把 UMTS, GSM, GPS, Wi-Fi 和蓝牙天线整合在了不锈钢框架 - 身负双重使命(既是边框也是天线)的不锈钢外边框解决了前代出现的信号不好,偶尔接 收不到来电的问题 Step 15
- 内装 iOS 4 系统,支持多任务 - 具备两个摄像头,一个是 500 万像素的后置摄像头,另一个是 VGA 前置摄像头 Step 2
深圳金三维培训(手机结构,数码产品结构,手机项目,开发管理)
金三维培训(手机结构,数码产品结构,手机项目,开发管理,工程管理培训)
) 目

- 好大的电池!内部几乎被电池占据


- 很显然,在这个 115.2 x 58.6 x 9.3 mm构的、小盒子里能装的东西应该不多
- 我们还能在拆开的后盖内侧看到天线机的结压力接点
(手


Step 6

iPhone 4S拆解

iPhone 4S拆解

iPhone4S拆解iPhone4S今日正式在美、加、英、法、德、日、澳开售。

虽然其外观和iPhone4相差无几,但内部仍然留有种种的奥妙待解答。

不用担心,拆解专家iFixit网站已经抢先从德国购得新机,照例奉上了拆解报告。

iPhone4S包装,iCloud云服务Logo被放在了显眼的位置。

新机的主要硬件规格为:Apple A5双核处理器800万像素1080p视频主摄像头+VGA前置摄像头Broadcom802.11b/g/n WiFi+蓝牙4.0(首次加入)Retina Display960x640分辨率LED背光IPS液晶触摸屏四频GSM/WCDMA+双频CDMA/EV-DO双模iPhone4S真机从正面看几乎难以和iPhone4区分开来。

要想从外观上进行识别,需要查看机身侧面不锈钢边框天线的设计。

iPhone4S在摄像头旁边有一条分割线,而iPhone4的这条分割线位于顶部耳机孔旁边。

另一侧,静音开关上方的分割线也是新增的。

这条分割线还导致静音开关位置有所微调,早期的一部分iPhone4胶套/保护壳无法使用在iPhone4S身上。

总体来看,iPhone4S的天线设计和大家较少见的CDMA版iPhone4一致,而区分它们也很简单,因为CDMA版iPhone4根本没有SIM卡插槽。

iPhone4S标识,型号为A1387。

和后期的iPhone4一样,iPhone4S机身底部的两颗螺丝为特制的五角星形,需要专用螺丝刀才能打开。

开启后的一切似乎仍然和iPhone4那样的相似。

电池的垫片上仍然写着“仅供授权服务提供商更换”,但这阻挡不了我们。

3.7V5.3Whr锂聚合物电池,比iPhone4的电量微升了0.05Whr。

需要注意的是,由于接口形状不同,新电池无法和iPhone4互换。

续航能力上,iPhone4S标称8小时3G通话,14小时2G通话,200小时待机。

对比iPhone4,3G通话时间增加了1小时,2G通话不变,待机则缩短了100小时。

苹果4S拆机图解

苹果4S拆机图解

苹果4S拆机图,Iphone4S高清拆机图赏,苹果4S拆机图解点击进入→深圳苹果保护套外观设计公司,深圳苹果4S保护套外观设计公司,苹果皮外观设计公司一起来探究iPhone 4S到底还有多少不为人知的秘密吧。

苹果iPhone 4S拆机即将开始苹果iPhone 4S是目前最新的一款苹果智能手机,它采用一块3.5英寸触控屏,搭载双核A5处理器,运行苹果最新的iOS 5操作系统,配备800万像素摄像头,支持1080p高清视频的摄录,整体配置相当强劲。

苹果iPhone 4S正面苹果iPhone 4S的正面与与iPhone 4S完全一致,都采用了3.5英寸960×640分辨率的IPS液晶显示屏。

iPhone 4S侧面原本iPhone 4(WCDMA版)的机身边框被分为三个部分,用以间隔的黑色部分分别出现在顶部和左右两侧下方。

而iPhone 4S上,边框被分为四个部分,顶部的间隔被取消,而在左右两侧上方增加了黑色间隔。

不过,此前苹果推出的CDMA版iPhone 4已经是这样的设计。

iPhone 4S背部特写通过背部的特写我们能够确认iPhone 4S是在中国组装,型号为A1387。

iPhone 4S拆解开始欣赏完iPhone 4S漂亮的外观后,正式的拆解工作就开始了,iPhone 4S的拆机方法与iPhone 4一致,我们需要将使用特殊的五角螺丝刀将机器底部的两枚螺丝拧下。

打开iPhone 4S的后盖当拆开iPhone 4S后,我们发现它的大体构造与iPhone 4也基本相同,而此时,iPhone 4S手机的电池信息与EMI码也呈现在了我们面前。

iPhone 4S电池信息当拆开iPhone 4S后,我们发现它的大体构造与iPhone 4也基本相同,而此时,iPhone 4S手机的电池信息与EMI码也呈现在了我们面前,iPhone 4S采用了3.7伏,5.3Whr(瓦特-小时)锂电池,比iPhone 4略大,鉴于接口形状的不同,iPhone4的电池是不能用在iPhone 4S上的。

iPhone 4S 尾插排线拆解与安装

iPhone 4S 尾插排线拆解与安装

13.移除将振铃固定在中板上的两颗螺丝(2.4mm 十字螺丝)
ห้องสมุดไป่ตู้14.移除螺丝底下靠近马达附件的黑色小垫片
15.用撬棒移除振铃总成。
16.如有盖住尾插排线螺丝的胶带,请移除
17.用撬棒将原点排线移开其 ZIF 座。
18.使用镊子将原点排线移开其排线座
19.小心将橡胶的麦克风麦克风座子移出中板底部的小孔。
20.移除将尾插固定在中板上的两颗 1.3mm 的螺丝
21.移除尾插排线的细小橡胶垫圈
22.使用撬棒移除尾插
23.将尾插从手机底部开口处移除
24.安装尾插,按照倒序方式进行即可。
1.拆机前,请先确保手机关机,用五角螺丝刀拧去底部的两颗五角螺丝。
2。向上推后盖,后盖会向上移动 2mm 左右。
3.移除后盖
4.拧开将电池固定在主板上的两个螺丝。分别为 1.7mm,1.5mm 的十字螺丝。
5.用镊子将电池座子旁的压力触点移开
6.使用撬棒将轻轻地将电池排线离开主板上的电池座
7.将撬棒从左下角(电池与中板之间)插入,并向右滑动,同时向上翘,使得胶完全分开。
8.使用露出的透明的拉带来使电池离开将其固定在手机上的背胶。
9.拧开固定尾插排线的铁片的螺丝(1.5mm 和 1.2mm 的十字螺丝),并移除尾插排线的铁片
10.用撬棒将尾插排线将尾插排线和主板上的尾插排线座分开
11.去除将尾插排线固定在主板上和振铃边缘的胶
12.使用撬棒,使得 wifi 排线离开其主板上的座子。

iPhone4S图文详细拆解

iPhone4S图文详细拆解

iPhone4S图文详细拆解 iFixit出色的iPhone,如今更出色。

2011年4月,在美国加利福尼亚州举行的Let's talk iPhone的新品发布会上,苹果发布了运行iOS 5系统的iPhone4S手机。

苹果介绍这款新手机时这样说:iPhone 4一样的外壳,完全不一样的内在。

那么,它的内在到底如何“完全不一样”呢?iFixit即将告诉你答案,在iPhone 4S还未正式上市的时候,这款手机就已经悲剧的送到了拥有各种拆解工具的iFixit手上。

他们在看到iPhone 4S之后,双眼发亮的进行了一次“Let’s talk,iPhone”:iFixit:Siri,我们可以把你拆出来给大家看看吗?Siri:42。

iFixit:我没有问你可以活多久,Siri…Siri:42是在我启动自毁程序之后,你可以抓紧时间逃跑的秒数…iFixit:收到。

看起来Siri对于即将要被拆解表示了它的不爽,但是既然来到了iFixit的手上,被大卸八块是避免不了的了。

我们也闲话少说,直接进入iPhone 4S的拆解工作。

Step 1 —包装新机包装盒一如既往的简约大气,没有丝毫多余的装饰,很喜欢这种风格。

硬件规格:Apple 1GHz A5双核处理器PowerVR SGX543图形卡背照式800万像素(1080p视频录制)摄像头+ VGA前置30万像素摄像头3.5英寸Retina Display 960x640分辨率LED背光IPS液晶触摸屏四频GSM/WCDMA + 双频CDMA/EV-DO双模Step 2 —外观万众瞩目的iPhone4S终于拿在我们手中,它肯定非常强大!iPhone4S延续iPhone4的经典外形设计,从外观上几乎很难分辨,细小的区别在机身侧面不锈钢边框天线的设计,iPhone 4S在摄像头旁边有一条分割线,而iPhone 4的这条分割线位于顶部耳机孔旁边。

一侧新增的分割线导致静音开关位置微调,早期的部分iPhone 4胶套/保护壳不能通用。

iphone4更换屏幕教程附详细图

iphone4更换屏幕教程附详细图

1、首先要准备的东西:拆机用的螺丝刀,撬具,更换的液晶屏。

2、用小的那把螺丝刀卸掉IP4下面的两个螺丝后,往前推即可打开后盖3、打开后盖后,接下来,我们先拆上面部分的几颗螺丝。

(注:先拆这里主要是为了在更换前测试新液晶屏是否可以用,如果不行,好更换,不然拆了蓝膜就更换不了)4、螺丝拆掉后,可以顺利的拆掉上层面板。

接下来,我们用撬具或者手指甲打开如图方框所示的屏幕排线打开后如下图5、接着我们拿要更换的屏幕与主板排线接口相连。

如图方向连接。

连接完后,我们开机测试屏幕。

屏幕测试的方法很简单,我们进到主界面后随便按稳一个图标,四周围移动,只要不会中途断了或者图标没跟你手指走,另外看有没有亮点,一切OK 的话,基本上就没问题了。

6、接下来,我们卸掉电池卡扣上的螺丝及卡扣,然后用手拧着电池中的那层薄纸往右边拉即可。

(注:这里我电池螺丝先卸了所以没螺丝了,然后拉电池时,力度要掌握好,否则容易薄纸撤断。

)7、接着,我们卸掉SIM卡槽上面的挡板,并用撬具或指甲撬开这个排线,如下图。

8、接下来,我们卸掉下面扬声器及麦克风底件,这里有2个螺丝跟一个插口。

(注:插口拔的时候要注意下,以防线拔断了,我是用镊子搞定)9、拆完底座后,我们拆上面的摄像头、振子及上半部分的主板螺丝,并用撬具或指甲拨开主板。

这里要注意一下的有2个螺丝比较特别:一个是主板上边有个特殊螺丝帽,这个用一字刀可以卸。

二个是主板中间白色贴纸下的螺丝,白色贴纸是进水试纸,我建议用小针挑出来,后面再装回去。

10、接着拔出卡槽,一个主板就可以卸下来了11、因为我们只是换屏幕,所以没必要卸摄像头、听筒那些部分。

接着我们如图卸下边框的螺丝即可。

螺丝总共是6个大螺丝,4个小螺丝。

12、螺丝卸完后,我们用撬具,随便一个位置撬开即可。

13、拆卸完毕后,最好做一下清理,因为屏幕碎了后会有很多小碎渣。

接着我们撕掉液晶屏的蓝膜,再按之前步骤装上就大功告成了。

自己动手更换iPhone4喇叭和Home键

自己动手更换iPhone4喇叭和Home键

自己动手更换iPhone4喇叭和Home键从老板那里拿了台iPhone4,没有想到会这么多问题,首先是屏坏了,然后发现喇叭和HOME键也坏了。

屏找朋友帮忙换的,看到他拆机的过程,其实也挺简单的,所以喇叭和HOME键我自己来换。

正面是自己动手的过程:(PS:如果没有过保的机器,不要学我拆机,否则后果自负)如需要转载请注明转自阿伟仔QQ空间,本文仅提供拆机维修参考,对于拆机维修造成的任何损伤需要用户自行承担。

首先要准备工具:苹果iPhone4拆机工具套装五角/十字/一字螺丝刀/拆机棒弹片我从淘宝上买了一个喇叭和HOME键排线。

下面就开始拆机了:在拆机之前,一定要关机。

用五角将两颗螺丝卸下,就可以打开iPhone4的后盖:打开的方式是将后壳往上方推,这样就可以取下后盖:拆开电池边上的螺丝,小心的撬起这个金属锁扣,就可以将电池拿下来了:这里要注意图片中红框的位置,这里不要用手去碰触,因为手上有油污,会影响到这个触点的接触:我们可以将旁边的两颗螺丝卸下来,这是用于固定排线的,这个金属板并没有与排线固定在一起,可以取下来,收好:然后可以用取卡针将手机的SIM卡托取出:揭开排线可以将下方电路板上的电线接头用撬棒撬开:然后将旁边的螺丝卸下:现在拆上面,卸下图中标出的5颗螺丝,拆下护板:先将摄像头的排线扣撬开,卸下摄像头:将手机中部的这颗螺丝取下:再回到手机顶部,这里一共有五个排线接口:从左到右依次是数字转换器电缆,需要从底部开始撬;右侧的是LCD排线,从底部开始撬;耳机插孔以及音量按键排线,从顶部开始撬;麦克风以及开关排线,从顶部开始撬;最右侧是前置摄像头排线,从顶部开始撬。

卸下红圈中的螺丝:从手机底部小心的将主板取下,这里要小心红圈中的金属触点,它很脆弱,不要损坏:主板拿下来之后,再拆右下角喇叭的螺丝:这时候就可以将坏的喇叭拆下来了,一会安装时换个新的:接下来,将右上方的两颗螺丝卸下,这里固定的是手机的振动器:拿掉振动器之后可以在边角处看到一颗螺丝,拧下来:边框以及和手机其他的角落里也分布着螺丝,需要卸下来:拧掉所有的螺丝,然后就可以从正面小心的将屏幕翘起来,屏幕的排线穿过iPhone4的金属边框,所以在取下屏幕的时候要小心:最后我们就要着手去取出Home键了,手机的Home键要先将排线的开关打开,然后在小心的抽出排线:小心的将Home键拿下来了,这时候就可以更换上新买的Home键了:换好后,请按照拆的方法再重新安装好。
