110kV及以上电压等级高压单芯交联聚乙烯电缆线路接地系统研究
110kV及以上电压等级高压单芯交联聚乙烯电缆线路接地系统研究发布时间：2022-09-20T07:26:03.101Z 来源：《科学与技术》2022年5月第10期作者：孟高志[导读] 随着电网的快速发展，高压电缆在城郊电网中运用越来越广泛孟高志扬州浩辰电力设计有限公司江苏省扬州市 225000摘要：随着电网的快速发展，高压电缆在城郊电网中运用越来越广泛。
当单芯电缆通过电流时，在金属护套上会产生感应电压，如果护套接地，则形成电流通道，在金属护套上会产生环流。
如果金属护套中电流过大就会使金属护套发热，不仅浪费了大量电能，而且会降低电缆的载流量，长期运行可能伤及主绝缘或加快劣化。
在对电缆“导体芯-铝护套-石墨层-接地体”三级电容进行理论分析的基础上，单端接地系统和交叉互联接地系统两种工况，计算分析了由接地系统异常引起的电缆线路高悬浮电压,并通过案例进行实证，提出了解决电缆线路高悬浮电压的措施关键词:高压电缆;铝护套;悬浮电压;接地系统 0引言110kV及以上高压电缆均采用单芯结构，金属护套一方面起径向阻水和抗机械损伤的作用，另一方面在系统发生短路故障时为故障电流提供回流通路。
当单芯电缆线芯流过交变的电流时，在线芯的周围会产生交变的磁场，该交变磁场与金属护套相交联，在金属护套上将产生感应电动势。
感应电动势会在护套中产生环流，较大的环流会影响电缆的载流量，同时会产生附加损耗，并可能引起电缆发热。
在单芯电缆构成的交流传输系统中，金属护套处于导体电流的交变磁场中，在金属护套中产生一定的感应电动势，其大小与电缆线路的长度、截面及电压等级有关，长度愈长、截面愈大、电压等级愈高，其感应电动势愈高。
如果护套形成通路，金属护套中的感应电动势将在护套中形成金属护套感应电流Is。
单芯电缆的导体与金属护套之间形成以导体和金属护套为连接、绝缘材料为介质的电容器，在交流电压作用下，会产生电容电流Ic。
金属护套接地电流Id由金属护套感应电流Is和电缆电容电流Ic两部分构成，即Id=Is+Ic。

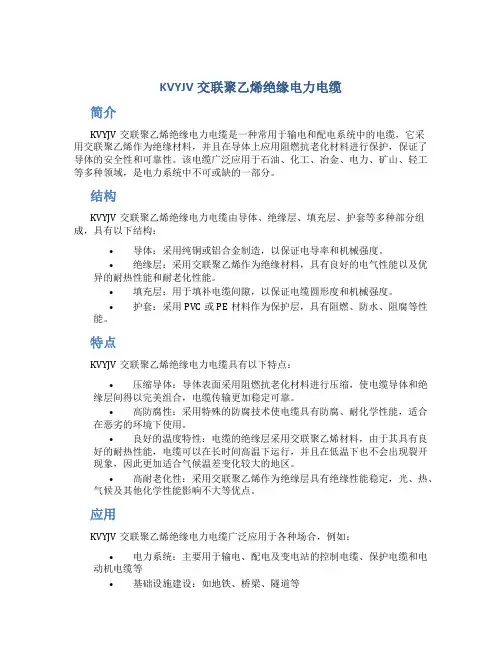

KVYJV交联聚乙烯绝缘电力电缆
