压力式泡沫灭火装置使用说明书
泡沫箱使用说明书
广州市鹰穗消防设备有限公司P S G / 30泡沫液罐容积L固定式水成膜泡沫灭火设备二、结构与原理装置结构：PSG泡沫消火栓箱主要由箱体、消防软管卷盘、泡沫液（水成膜）箱、管线式泡沫比例混合器、泡沫喷枪、导向架及管件等等部件组成。
结构见图一，各部件名称及用途见表一。
工作原理：由消防管网提供压力水通过进水闸阀（件9）进入管线式泡沫比例混合器（件3），存储在泡沫液箱（件1）内的泡沫原液（一种灭火药剂）通过吸管（件2）被自动吸入，两者相互混合形成一定混合比的泡沫混合液，再通过泡沫喷枪（件8）将泡沫混合液变成空气泡沫，同时喷射出去进行灭火。
三、安装、使用与维护PSG泡沫消火栓箱可以挂置壁面或埋入壁内任一种安装方式进行安装。
进一步的安装工作包括装置与供水管网的管道联结和报警按钮与整个灭火系统间的电气联结。
管道联结：进水闸阀连接螺纹为R11；出水球阀连接螺纹为R11/2，安装结果见图一。
电气联结：报警按钮工作电压24DCV。
装置安装完毕后应拆除装置内运输用的固定器具，如卷盘上的连接固定板等。
至此，安装工作即告完成。
装置使用：当火灾发生时，打开装置箱门，敲碎消防按钮上的玻璃，接通消防按钮以报警或启动消防水泵。
打开压力水进入装置通路上的进水闸阀，拿起泡沫喷枪，拔去透气堵盖，打开吸管上的控制球阀。
拖拉软管至合适长度，打开泡沫喷枪上的控制阀门，对准火源即可实施灭火。
装置灭火过程中，可随时向泡沫液罐内添加泡沫原液（注意泡沫原液的型号、批次应与储液罐内的相同），以满足灭火的实际需要。
装置使用过后，应对软管、管线式泡沫比例混合器及泡沫喷枪进行冲洗。
冲洗时，应将吸管上的控制球阀关闭，以免吸入泡沫原液。
（使用过程中，若需要不喷射泡沫而只喷射压力水，亦应进行同样步骤。
）冲洗干净后，关闭进水闸阀，打开出水球阀，排尽各管（包括软管）中的余水。
泡沫液罐内的泡沫原液过期变质（水成膜泡沫液的使用寿命一般五年左右，氟蛋白泡沫液的使用寿命一般在三年左右）或需换装其它型号（一般不予以推荐，实在需要换装时，应先向生产厂商咨询）的泡沫液时，应先将泡沫液罐内的泡沫液排尽，用清水将泡沫液罐冲洗干净并晾干水渍，方可进行充装工作。
平衡式泡沫比例混合装置操作说明与安装要求
平衡式泡沫比例混合装置操作说明与安装要求在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列贮罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。
而PHP系列平衡压力式比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置，主要由：平衡阀、泡沫比例混合器、泡沫泵、控制柜、底座等组成。
主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
操作说明电机驱动型：1. 电机驱动装置采用主备电源（三相四线制、AC380V 50HZ），主备电源自动切换。
电源自动切换。
2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液阀接泵向罐内充装泡沫液。
3. 待备状态：关闭球阀1、2、3、4；开启球阀5、6。
4. 工作状态：开启球阀1、2；启动消防水泵；启动泡沫液泵后，泡沫液经平衡阀进入比例混合器与消防水按设定的混合比输送泡沫混合液。
5.比例混合器试水或过水时应关闭球阀6，待备状态应开启。
水轮机驱动型：1. 水轮机驱动装置采用消防压力水驱动泡沫液泵。
2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液球阀接泵向罐内充装泡沫液。
储罐装满后关闭排液球阀。
3. 待备状态：关闭球阀1、3、4、电动阀5；球阀2、6、7保持常开。
4. 工作状态：控制柜接到开启指令后，开启电动球阀1（泡沫液入泵）、电动阀5（泡沫液泵启动），泡沫液经泡沫液泵加压后再经出口管道上的平衡阀（自动调节阀门开关程度），使得适量的泡沫液进入比例混合器，多余的泡沫液回流到的泡沫液储罐。
进入比例混合器的泡沫液与消防水按设定的混合比输送出泡沫混合液。
5.比例混合器试水或过水时应关闭球阀7，待备状态应开启。
安装要求1、本装置需通过地脚螺栓固定在其基础上，装置与泡沫液储罐安装高度应保持同一水平面或泡沫液储罐高于混和装置，泡沫液储罐与系统设备的连接为金属软管连接，泡沫液储罐与系统设备布置的水平距离不应超过3m。
压力式泡沫比例混合装置说明书
压力式泡沫比例混合装置(型号：PHYM24/10、PHYM24/15、PHYM32/20、PHYM32/25、PHYM32/30、PHYM48/40、PHYM48/50、PHYM48/55、PHYM64/60、PHYM64/76、PHYM64/80、PHYM80/100、PHYM100/110、PHYM120/130)使用说明书制造商：天津渤盾消防设备有限公司地址：天津市津南区小站工业园电话：传真：邮编：300353目录一、概述 (1)二、产品规格及型号 (2)三、结构及工作原理 (2)四、性能参数与结构尺寸 (3)五、安装 (5)六、使用方法 (5)七、维护和保养 (7)八、故障排除 (7)九、保修范围 (7)一、概述PHYM系列压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫按一定的比例进行自动混合，输出泡沫混合液供泡沫产生器、泡沫枪、泡沫炮等喷射设备产生喷射空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一）。
广泛用于扑灭甲（液化烃除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍配置使用的消防设备。
图一、PHYM系列泡沫灭火示意图二、产品规格及型号PHYM系列贮罐压力式泡沫比例混合装置按填盛方式分隔膜式、普通型；按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3%或6%，亦可提供8%的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/s，贮罐容积有1000-15000L不同规格。
根据所需要的混合液流量和泡沫喷射时间，比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHYM系列贮罐压力式泡沫比例混合装置的型号意义标记示例：PHYM32/55-6 表示最大流量为32L/S,泡沫液储罐容积为5.5M3，混合比为6%的隔膜型压力式比例混合装置。
PY系列轻便式泡沫灭火装置说明书
-1-
3 使用
3.1 填充泡沫液 打开泡沫液箱体上的加液盖，用手摇泵或自吸泵把泡沫液灌入箱
体内，灌到规定的泡沫液 贮量后，盖上加液盖。 3.2 起火使用时，应按下列顺序操作：
a) 把装置移动至合适位置； b) 接好水带：一根接 Dg65 消火栓和混合器的进口端；另一根接
泡沫枪和混合器的出口端； c) 拿起泡沫枪，将水带拉至适宜的长度，打开供水消火栓； d) 将泡沫枪口对准火源进行喷射灭火； e) 灭火结束后，关闭消火栓。
-2-
位固定该装置时，用脚踩下刹车板。 5.3 该装置不适用于扑救电器火灾 5.4 对于醇类、酮类、酯类等极性溶剂火灾，应采用抗溶性泡沫液。 5.5 若环境温度低于 1.7℃，应采用防冻型泡沫液。 5.6 采用氟蛋白等普通泡沫液时，应在泡沫液保质期内使用。 5.7 不同牌号不同生产厂家的泡沫液不得混杂使用，否则会造成泡沫 液固化或凝胶现象而使泡沫液失效。
4 维护、保养
4.1 清洗：每次喷射灭火后，应将水带上的泡沫混合液冲洗干净。 4.2 整理：将干净的水带晒（晾）干后，折叠放入水带箱内，泡沫枪 放在原位上。 4.3 填充泡沫液
原泡沫箱内剩余的泡沫液可以继续使用，补填同厂家、同牌号的 泡沫液至规定的贮量。
5 注意事项
5.1 选用的泡沫液的混合比应与混合器上混合比相符，否则会影响发 泡效果，使灭火性能下降。 5.2 移动该装置时，应先用脚提起车架后端万向轮上的刹车板，需定
1 万向轮 2 刹车板 3 水带箱 4 水带 5 泡沫枪 6 吸液管 7 混合比调节盘 8 混合器 9 加液盖 10 泡沫夜箱体 11 车架
图 1 轻便式泡沫灭火装置简图 -3-
浙江金盾消防器材有限公司
地址：浙江省杭州湾上虞工业园区东一区朝阳三路 5 号 电话：0575-82031888 邮编：312369 传真：0575-82718301
泡沫产生器使用说明书

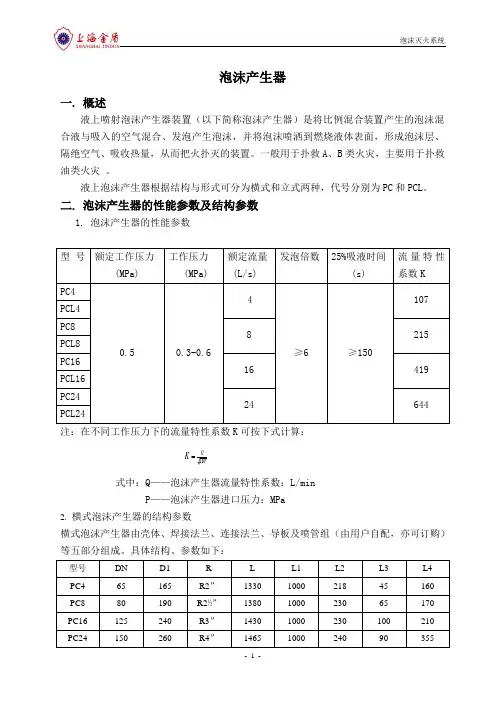

泡沫产生器一. 概述液上喷射泡沫产生器装置（以下简称泡沫产生器）是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。
一般用于扑救A 、B 类火灾，主要用于扑救油类火灾 。
液上泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC 和PCL 。
二. 泡沫产生器的性能参数及结构参数1. 泡沫产生器的性能参数注：在不同工作压力下的流量特性系数K 可按下式计算：PQ K 10式中：Q ——泡沫产生器流量特性系数：L/min P ——泡沫产生器进口压力：MPa2. 横式泡沫产生器的结构参数横式泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组（由用户自配，亦可订购）等五部分组成。
具体结构、参数如下：图13.立式泡沫产生器的结构参数立式泡沫产生器由泡沫发生器、缓冲器、导流罩及管道组等四部分组成。
具体结构、参数如下：图2三. 泡沫产生器的安装安装泡沫产生器时，在储罐壁上开孔时应保证储罐顶部要留有足够的空间，储存液体的液面要低于产生器出口，以免影响泡沫质量及泡沫层的形成，并防止液体从产生器出口流出。
1. 横式泡沫产生器应水平安装在储罐壁上部，不宜安装在储罐的顶部。
为保证泡沫产生器能从储罐外安装，在储罐上的开孔位置按下图及表所规定的位置尺寸安装罐液面线液面线PC4和PC8储罐开孔示意图 PC16和PC24储罐开孔示意图图3产生器安装在直径较小的储罐壁上连接法兰平面与储罐壁圆弧面连接处密封有困难时或PC4的导板组安装有困难时可采用直接将连接法兰焊接在储罐壁上的办法。
2.立式泡沫产生器的发生器应垂直安装在储罐壁的下部，缓冲器安装在储罐的上部，泡沫产生器的具体安装方式、安装尺寸见下图及表。
在泡沫产生器下应设有支架，以保证产生器安装牢固。
由于火灾时可能发生破坏或变形而导致泡沫发生器或管道受损，为了保证这种损坏不致于影响系统的工作，应在产生器进口管道的适当位置安装一段软管或采用其它防护措施。
压力式比例混合装置使用说明书
注意：
（不同厂家、不同批次的泡沫液严禁混合使用）
PHY/PHYM系列压力式泡沫比例混合装置性能参数表（卧式、立式）
性能参数
型 号
标定进口压力
(Mpa)
进口压力范 围
(Mpa)
最大混合液流量(L/S)
混合液
流量范围(L/S)
混合比
(%)
压力降(Mpa)
储罐
容积
(L)
形式
PHY/PHYM32/10
1.2
或
1.6
0.6～1.2
或
0.6～1.6
32
8～32
950
PHY/PHYM32/30
1500
1790
1750
900
3100
1100
PHY/PHYM48/40
1600
1900
431
1044
1870
1000
3150
1200
150
240
280
8-φ23
PHY/PHYM48/50
1800
2100
2100
1100
3200
1350
PHY/PHYM48/55
2140
3或6
﹤0.15
1000
固定式
PHY/PHYM32/15
1500
PHY/PHYM32/20
2000
PHY/PHYM32/30
3000
PHY/PHYM48/30
48
16～48
消防泡沫罐操作规程
泡沫消防操作规程储罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水阀、出液阀、排放阀、排气阀等组成。
当消防水沿供水管道进入比例混合器时，大部分压力水经喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区。
同时，一小部分压力水通过进水管进入泡沫罐壳壁和橡胶囊之间。
囊内泡沫也在囊外压力水的挤压下，通过集液管，出液管及流量孔板进入混合区，使水和泡沫液按一定比例（3%或6%）进行自动混合，形成泡沫混合液,经扩散管后，输送给空气泡沫产生和喷水设备进行灭火。
一、使用比例混合器至消防泵之间管道上平时充满稳压水时，比例混合器进口阀处于常闭位置。
压力水通过比例混合器进口阀（常开）及进水阀（常开）进入罐壳和胶囊之间，打开胶囊，罐壳排气阀，放掉囊内及罐壳内的气体后关闭排气阀。
此时，囊内泡沫液处于压缩状态。
使用时，打开混合器出口阀，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立即开启出液阀，即可输出泡沫混合液。
1. 比例混合器至消防泵之间管道上平时无压力水时，混合器出口阀可处于常开位置。
使用时，压力水通过比例混合器进口阀及进水阀进入泡沫罐内；打开罐壳和胶囊排气阀，排净气体后立刻关闭，同时，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立刻打开出液阀，泡沫混合液即可输出。
2. 使用结束时，分别关闭出液阀和进口阀，打开放水阀放水，待进水管上压力表指针回到零位时，打开罐壳和胶囊排气阀，将罐壳内的水放净，然后关闭排水阀，打开检漏法，若检漏阀口无泡沫液流出，说明胶囊完好，然后关闭检漏阀，否则，说明胶囊已损坏。
二、性能试验1. 将泡沫液充满泡沫罐。
在泡沫液用量不足的情况下允许减少泡沫液的填充量，但不得少于500L。
2. 按使用中1，2的操作方法进行试验。
三、重新填充泡沫液在每次使用或性能试验后，应重新填充泡沫液，待下次使用。
压力式泡沫比例混合装置
压力式泡沫比例混合装置（消防泡沫罐）
整套设备由比例混合器、钢制贮罐、胶囊、进水系统、出液系统、安全阀、压力表、排气系统及管道组成。
工作原理：
比例混合器可使水和泡沫液自动按一定比例混合。
当消防水通过比例混合器时，一部分水通过“进水阀”管路进入贮罐水腔，挤压胶囊，因喷嘴前后微小的压差，使得胶囊内的泡沫液经吸液管被挤出与水混合成为泡沫混合液流，经空气泡沫产生器或其它喷射设备喷出泡沫进行灭火工作。
贮罐内有一橡胶制成的胶囊，使水与泡沫液分隔开，每次使用后，罐内水和泡沫液没能混合而保持原质泡沫液的性能不变，可以继续使用，避免了泡沫液的浪费。
使用方法：
1、从装（卸）液口将泡沫液装入胶囊；
2、给储罐加水排尽罐内空气，消防泡沫罐达到备用状态；
3、消防泡沫罐投用步骤：A 连接好泡沫消防枪，连通泡沫管线； B 打开
安全阀
高压消防水阀；C 同时打开消防水进罐阀和泡沫液出罐阀；D 自动形成泡沫至各泡沫消防栓，供泡沫消防枪用。
压力式泡沫比例混合装置.
产品特点
• 1.泡沫罐混合比例相当稳定、准确可靠，可提供 高质量的泡沫混合液。 • 2.泡沫罐压力降损最小，喷射的泡沫灭火剂能量 大，穿透能力强。能迅速扑灭火灾。 • 3.节约泡沫液，降低灭火成本。由于泡沫罐的胶 囊将泡沫液与水隔开,泡沫液一次未用完,下次可 继续使用,而且混合精度稳定、可靠。 • 4.适用范围广，无论高、中、低倍数泡沫灭火剂 均可使用。自动泡沫灭火系统泡沫比例混合装置 既可用泡沫喷头，也可用洒水喷头。
6
•
7Байду номын сангаас
应用范围
• 广泛用于油库储罐区、化工厂、飞机库、油田、 燃油发电厂、锅炉房、地下车库、危险品仓库、 化工品仓库等场所。
8
压力式泡沫比例混合装置
压力式泡沫比例混合 装置主要有罐体、胶囊、
• 比例混合器、进水管路、 出液管、排水阀、排污 阀、安全阀、压力表组 成。压力式泡沫比例混 合装置每个管路均安装 有阀门、进水管线上装 有压力表，胶囊装在罐 体内，其内腔和罐腔是 各自独立的。
2
简 介 • 压力式泡沫混合装置是用来储存泡沫灭火剂，
沫液压力储罐与利用文丘里原理制成的PHY型压 力式比例混合器组成，当系统管网中的水流经比 例混合器减压孔板时，在孔板的前后会形成压差。 压高处的一部分水（3%或6%）通过泡沫罐的进水 管进入罐内，挤压胶囊，将胶囊中的泡沫液通过 泡沫罐的出液管挤压至比例混合器低压处与水混 合形成泡沫混合液，形成的泡沫混合液输出到泡 沫产生设备（中、低、高倍数泡沫产生器，泡沫 枪，泡沫炮等）与空气混合产生泡沫灭火。
并通过压力式比例混合器的作用，将消防供水置 换装置内储存的泡沫灭火剂，并与供水按一定的 比例混合形成泡沫混合液的装置。按储罐的结构 形式分为：卧式比例混合装置和立式比例混合装 置；按比例混合器的个数分为：单比例混合器混 合装置和多比例混合器（2只或是4只）混合装置。
PHYM消防泡沫罐使用说明书、泡沫罐、泡沫液储罐
PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。
一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。
混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。
设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。
进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。
基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。
比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。
消防泡沫罐使用说明书201501
PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。
一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。
混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。
设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。
进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。
基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。
比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。
压力式泡沫比例混合装置工作原理
压力式泡沫比例混合装置工作原理压力式泡沫比例混合装置是一种用于消防灭火的设备，它可以混合气体、水和化学溶液，产生稳定的泡沫混合物。
其工作原理可以分为两个主要部分：压力控制和混合控制。
压力控制压力控制是通过压缩空气和水来实现的，具体可以分为以下几个步骤：1.压缩空气进入系统：空气从外部进入系统，并通过压缩机进行压缩。
2.控制空气压力：经过一系列的控制和调节，空气的压力被调整到特定的数值范围内，以满足混合泡沫的需要。
3.水压控制：水通过调节阀门和水量控制器进入系统，并通过水泵进行增压，以满足混合泡沫的需要。
混合控制混合控制是将压缩空气、水和化学溶液混合，产生稳定的泡沫混合物。
具体可以分为以下几个步骤：1.化学溶液控制：通过化学泵和化学液控制器，将化学药剂按照一定比例加入水中。
2.水的流量控制：通过水量控制器，控制水的流量，以满足混合泡沫的需要。
3.压缩空气混合：将经过压缩和调节的空气通过混合室与水混合，在混合过程中形成泡沫混合物。
4.混合泡沫输出：混合泡沫通过输出管道输出到消防灭火器材中使用。
总体工作流程总体来说，压力式泡沫比例混合装置的工作流程如下：1.空气和水进入系统，分别进行压缩和增压。
2.化学药剂按照一定比例加入水中。
3.通过水量控制器进行水的流量调节。
4.将经过调节的空气通过混合室与水混合，形成泡沫混合物。
5.将混合泡沫输出到消防灭火器材中使用。
总结压力式泡沫比例混合装置是一种高效的消防灭火设备，其工作原理是通过压缩空气、水和化学药剂混合，形成稳定的泡沫混合物。
其关键在于压力控制和混合控制的精确调节，能够在最短的时间内对着火地点进行扑灭，有效保护人员和财产安全。
PHY系列压力式比例混合装置使用说明书
PHY系列压力式比例混合装置使用说明书目录一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHY系列压力式泡沫比例混合装置的型号意义标记示例：容积为3000L、比例混合器流量32L/S，卧式，带隔膜的压力式泡沫比例混合装置，标记为PHYM32/30。
三、结构及工作原理PHY系列压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
压力式泡沫比例混合装置安装使用说明书(存档)
压力式泡沫比例混合装置安装使用说明书(存档)一、设备介绍压力式泡沫比例混合装置是一种用于灭火救援的设备，它可以将泡沫液和水按照一定比例混合后喷射出来，用以扑灭火灾。
本装置包含以下组件：•压力式泡沫混合器：用于将泡沫液和水混合，确保混合比例正确。
•液位开关：用于检测泡沫液的液位，确保持续供液。
•泡沫液箱：储存泡沫液的容器。
•压力水箱：储存压力水源的容器。
•喷水枪：用于喷射混合后的泡沫液。
二、安装步骤1.安装泡沫混合器: 将泡沫混合器安装在固定的位置上，接好进出水管道，紧固螺栓。
2.安装液位开关: 液位开关要安装在泡沫液箱中，确保能够准确检测液位。
注意，液位开关的高度应该低于液位高度。
3.安装泡沫液箱和压力水箱：将泡沫液箱和压力水箱按照要求安装在固定位置上。
注意泡沫液箱和压力水箱的高度相对应。
4.连接进水管道：将进水管道连接至压力水箱，确保水源正常。
5.连接出水管道：将出水管道连接至泡沫混合器和喷水枪，确保正常可用。
三、使用步骤1.液位检查：在使用前，要确保泡沫液箱中的液位充足，否则液位开关将无法正常工作。
如果液位不足，需要及时补充泡沫液。
2.连接电源：连接电源，并保证电源接地正常。
3.开启压力水源：打开水阀，确保压力水箱中的水源充足。
4.调整泡沫比例：根据实际情况调整泡沫混合器中泡沫液和水的比例。
常见的比例为3%-6%。
5.调节水压：根据喷水枪的需要，调节压力水箱的水压。
通常喷水枪需要的压力为0.5～1.2MPa。
6.操作喷水枪：调整喷水枪的喷射方式，选择适当的喷雾形式进行扑灭火灾。
四、维护保养1.泡沫液箱要定期清洗，清除内部杂物。
2.液位开关要定期检查灵敏度，确保正常工作。
3.压力水箱要定期检修，保证管路不阻塞，水流畅通。
4.泡沫混合器要定期清洗，防止堵塞影响泡沫比例。
5.喷水枪要定期检查喷水效果，并清洗。
五、注意事项1.操作前必须了解设备的使用说明，以免操作不当造成安全事故。
2.操作人员要熟知设备的组件和工作原理，对设备的故障进行及时处理，保证设备正常工作。
PHY(M)系列压力式泡沫比例混合装置
PHY(M)系列压力式泡沫比例混合装置是低倍泡沫灭火系统的主要设备，由泡沫比泡沫比例混合器是泡沫灭火系统的关键部件之一，它是将水和泡沫原液按一定比例（3%、6%）进行混合，形成泡沫混合液，供给泡沫产生器的装置。
本公司生产的比例混合器有压力式比例混合器、管线式负压比例混合器和平衡式压力比例混合器，以适应于不同的消防工程的需要。
1．PHY型压力式比例混合器⑴ PHY型压力式比例混合器组成PHY型压力式比例混合器，一般与带胶囊的泡沫液储罐一起使用。
胶囊装载泡沫液并将泡沫液与储罐分隔，比例混合器的进水支管用于向罐内灌装压力水，另一支管与泡沫罐出液管相接，将挤出的泡沫液输入混合器，与水混合成泡沫混合液。
⑵ PHY比例混合工作原理PHY型压力式比例混合器是利用文丘里原理工作的。
比例混合器进水支管向罐内灌装压力水，在压力作用下，等体积水就可将等体积泡沫液从储罐中挤压出来进入比例混合器，在比例混合器中与水按比例混合成泡沫混合液供泡沫系统使用。
⑶ PHY型压力式比例混合器结构及性能参数见图5、表3、表4图5 PHY系列压力式比例混合器表3 压力式比例混合器结构尺寸（mm）表4 压力式比例混合器性能参数项目参数型号注：表中数值是在进口水压1.0MPa时的实测值，当进口水压力升高或降低时，其值也相应升高或降低。
但吸液量与混合液量的比例值，则保持不变。
⑷ PHY型压力式比例混合器特点① 组成的比例混合装置中泡沫液储罐为压力储罐。
② 系统工作时泡沫液与水不接触，泡沫液一次未用完可继续使用。
③ 安装方便，便于调试和日常试验。
2. 负压式比例混合器⑴ PHF型负压比例混合器结构及用途PHF型负压比例混合器由连接法兰（管螺纹）、喷嘴、扩散喉管、泡沫液管等组成。
是移动式和局部应用式灭火系统的配套设备，它适用于高、中、低倍数泡沫灭火系统。
其结构见图6、表5、表6图6 PHY系列负压式比例混合器表5 PHF型负压式比例混合器主要性能参数表6 PHF型负压式比例混合器主要尺寸参数⑵ PHF型负压比例混合器工作原理及特点PH型负压比例混合器利用文丘里原理用一定压力的水高速经过喷嘴时，其出口处形成负压，在大气压作用下，通过吸液管将泡沫液从储罐中吸入负压式比例混合器，与水混合成泡沫混合液，送往发泡设备。
高中倍数泡沫灭火系统产品说明书(doc24)(1)
高中倍数泡沫灭火系统产品说明书一、前言高倍数、中倍数泡沫灭火系统是继低倍数泡沫灭火系统之后发展起来的新型泡沫灭火装置，具有灭火范围大、渗透性强、水渍损失小、灭火效率高等特点。
本公司是一家集消防产品科研、生产、销售、工程施工为一体的高科技企业。
本公司生产的高倍数泡沫、中倍数泡沫发生器全部采用水力驱动式，可在防护区内安装使用。
现已广泛地应用于全淹没式高倍数灭火系统，局部应用式高倍数、中倍数灭火系统和移动式高倍数、中倍数灭火系统，其中水力驱动式中倍数泡沫发生器为国际首例。
高倍数、中倍数灭火系统根据国家标准《高倍数、中倍数泡沫灭火系统设计规范》，结合已应用的实例，可适用于以下场所：1)、固体物资仓库。
如电器设备材料库、高架物资仓库、汽车库、纺织品库、橡胶仓库、烟草及纸张仓库、棉花仓库、飞机库、冷藏库等。
2)、易燃液体仓库。
如各种油库、苯储存库等。
3)、有火灾危险的工业厂房（或车间）。
如石油化工生产车间、飞机发动机试验车间、锅炉房、电缆夹层、油泵房和油码头等。
4)、地下建筑工程。
如地下汽车库、地下仓库、地下铁道、人防隧道、地下商场、煤矿矿井、电缆沟和地下液压油泵站等。
5)、各种船舶的机舱、泵舱等处所。
6)、贵重仪器设备和物品。
如计算机房、图书档案库、大型通讯机房、贵重仪器设备仓库等。
7)、可燃、易燃液体和液化石油气、液化天然气的流淌火灾。
8)、中倍数泡沫还可用于立式钢制储油罐内火灾。
二、高中倍数灭火系统简介1、高倍数灭火系统简介高倍数灭火系统根据防护区的大小和火灾发生的形式可分为全淹没式灭火系统、局部应用式灭火系统和移动式灭火系统三种类型。
1)、全淹没式灭火系统是一种用管道输送高倍数泡沫液和水，按一定的比例混合后，通过泡沫发生器，连续地将高倍数泡沫按规定的高度充满被保护的区域，并将泡沫保持所需要的时间，进行控火和灭火的固定式灭火系统。
该灭火系统特别适用于保护在不同高度上都存在火灾危险的大范围封闭空间和有固定墙或其它围挡施的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参 数 规 格 工作压力范围(MPa) 温度 工作条件 湿度 环境 压力式比例混合器型号 泡沫混合液流量(L/S) 混 合 比 泡沫液储罐容量 (m ) 最大压力损失(MPa)
PHYM -W- */160/**
2×PHY80 54～166
1m ～3 m
3
3
2m ～10m
3
3
8m ～10m
3
3
≤15%
六、维护与注意事项 1. 每月至少进行一次外观检查，各阀门及各连接处应无渗漏，各阀门平常应处于关闭状态。 2. 每年至少进行一次泡沫液液位检查和胶囊泄漏检查。若发现胶囊有损坏时，应及时通知本 公司进行处理。 3. 每次使用后,必须用清水冲洗管道。 4. 装臵长时间放臵后表面若出现掉漆或锈迹时应进行补漆防腐处理。 5. 混合装臵应避免阳光直射，并贮藏在温度变化小的场所，防止空气直接接触。 6. 泡沫液贮藏时间较长时，应抽样检验，如失效变质则应及时调换。 7. 在备用状态时，贮罐内一定要充满泡沫液。 8. 所选用的泡沫液的混合比应与混合装臵中比例混合器的混合比相同。 9. 应保持罐内清洁,泡沫液不得与油类、水及不同牌号的泡沫液混用，泡沫液型号不能用错。 10. 不得在超出工作压力范围的情况下使用本混合装臵。 11. 有关泡沫液的有效期，请向泡沫液供应商咨询，如失效变质应及时调换。 七、供货范围 供货范围通常包括罐体、压力比例混合器及带配对法兰的混合管路、其他相应管路（进水、出液、排气、 排水、排液） 、压力表、安全阀、位标及橡胶囊等，一般情况下，制造商为您提供设备正常运转所需的必要 部件，用户不加以说明时制造商有权按公司的制造标准供货。
地址：广州市黄埔区万达街 183 号 电话：020-32370923 邮政编码：510700
DN100 DN25 DN25
DN150 DN40 DN40
2×DN150 2×DN40 2×DN40
广州市鹰穗消防设备有限公司压力式泡沫比例混合装置操作使用说明书 第一版 3.1.3 调试 3 调试时只需加入装臵容积 25％或 1m （两者取小值）的泡沫液。系统调试时必需先开通压力水，再打开进 水球阀进水及罐壳排气阀、胶囊排气阀进行排气，若罐壳排气阀和胶囊排气阀有水或泡沫液流出,则应分别 关闭。待装臵上压力表显示与主管道基本一致时打开出液球阀，输出泡沫液。欲停止喷射泡沫液时，先后关 闭出液球阀和进水球阀，待管路冲洗干净后可停止系统工作。打开罐壳排气阀和胶囊排气阀卸压，待装臵压 力表复零后，打开罐壳排水球阀排尽罐体中的水，再关闭所有阀门重新加液。 3.1.4 工作 战备状态下，混合装臵内应灌满泡沫液。使用时先供应压力水，再开启进水球阀，待装臵压力与主管道基本 一致时，打开出液电动球阀即可输出泡沫液。其后步骤同第 3 条所述。
3
地址：广州市黄埔区万达街 183 号
电话：020-32370923
邮政编码：510700
广州市鹰穗消防设备有限公司压力式泡沫比例混合装置操作使用说明书 比例混合器
第一版
压力水 胶囊排气阀
混合液
进 水 阀
出 液 阀
罐体排气阀
水
泡沫液
人 孔
排液阀 排水阀 图 1 隔膜型混合装臵工作原理图
三、隔膜型贮罐的优点： 1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。 2.设备配套的球阀、止回阀、球阀等均为国产优质名牌产品，能保证设备的可靠运行。 3.储罐的罐体材质为热轧钢板，采用电弧焊焊接而成，最高可承压 1.6MPa。 4.罐内的隔膜为高强度复合橡胶膜， 能使水和泡沫液始终隔开， 保征使用或调试后剩余的泡沫液仍能继续 使用，而不会影响泡沫液的使用寿命，从而避免了泡沫液的浪费。 5.标准设备一般在进水管和出液管上装法兰式球阀，如用户有特殊要求，进水管、泡沫混合液管、出液管 上均可加装气动或电动球阀，也可以提供控制阀门开关的控制箱。 6.具有超压保护功能。设备在使用过程中可能出现超压现象，该装臵上设有安全阀，在其实际压力超过安 全阀动作压力时，即自动泄压以保护该装臵。 四、技术参数： PHYM 系列贮罐隔膜式比例混合装臵参数一览表 （表 1） 设 备 型 号 PHYM- L(W)- */32/** PHYM -L(W)- */80/** 0.6～1.2 -10℃～45℃ < 90％，无结露 室内或室外（有防晒、防雨、防冻装臵） PHY40 10～35 PHY80 27～83 3% 或 6%
广州市鹰穗消防设备有限公司压力式泡沫比例混合装置操作使用说明书
第一版
PHYM 系列
压力式 泡比例 混合装 臵 操作使 用说明 书
广州市鹰穗消防设备有限公司
地址：广州市黄埔区万达街 183 号 电话：020-32370923 邮政编码：510700
广州市鹰穗消防设备有限公司压力式泡沫比例混合装置操作使用说明书
第一版
概述： 我厂生产的 PHYM 系列贮罐隔膜式比例混合装臵（以下简称混合装臵） ，具有性能稳定，适用流量压力范 围广、压力损失低等特点，它可与 PFS 型高倍数泡沫发生器、PZ 型中倍数泡沫产生器、PC 型低倍数泡沫产生 器、PQ 型空气泡沫枪或 PP 型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口 码头、油库、机场等场所的消防系统中均得到广泛应用。 一、组成及分类： 该混合装臵是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY 型压力式比例混合器、进 水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备 有相应的阀门。 混合装臵按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。 设备型号定义示例： PHY－ M － W－ 6 / 80 / 30 泡沫罐容积为 3m ； 最大混合液流量：80L/S 混合比为 6％ 设备形式 L:立式罐；W：卧式罐 隔膜型 混合装臵的型号 二、工作原理及基本结构： 工作原理： 当压力水流经混合器管路时， 有部分水经进水管进入贮罐内， 大部分水沿混合管路进入比例混合器的喷嘴 向扩散管喷出。进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管 之间形成低压混合室， 进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出， 经孔板进入比例混合器的低压混 合室与流经比例混合器喷嘴的大股压力水流汇合形成 3％或 6％的泡沫混合液，该泡沫混合液被输送至泡沫产 生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。 基本结构： 如图 1 所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所 剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。
地址：广州市黄埔区万达街 18ห้องสมุดไป่ตู้ 号
电话：020-32370923
邮政编码：510700
电话：020-32370923 邮政编码：510700
地址：广州市黄埔区万达街 183 号
广州市鹰穗消防设备有限公司压力式泡沫比例混合装置操作使用说明书 保护功能 超压保护（安全阀动作压力为 1.3MPa） 控制方式 泡沫液类型 手动或自动
第一版
环保型水成膜泡沫液，蛋白、氟蛋白泡沫液，抗溶性氟蛋白泡沫液，抗溶性泡沫液，耐温 耐烟型高倍数泡沫液 泡沫液喷射时间 T(min) T= V/60〃Q〃λ(V-表示泡沫罐容积（L） ；Q-表示混合液流量（L/S） ； λ-表示混合比) 混合装臵混合液管通径 混合装臵出液管通径 混合装臵进水管通径 五、安装与操作： 1.安装 1.混合装臵用地脚螺栓固定在混凝土基础上。 2.本装臵宜安装在室内；安装在室外时，必须设臵防晒、防雨、防冻的保护设施。 3.供水管路与该混合装臵均采用标准法兰联接。 4.排液管和排水管的长度应根据已有的建筑设施、下水道位臵自定。 2.灌装泡沫液 贮罐隔膜式比例混合装臵的泡沫液灌装大部分是在工程安装现场进行，一般应严格按照灌装程序进行，因为 储存泡沫液的胶囊采用橡胶粘合成型，单面承受压力的拉力的强度不是很高。如果在灌装泡沫液的过程中操作不 当，很容易造成胶囊的撕裂破损。据工程实例统计，约 70％的胶囊破损是由于泡沫液灌装不当引起的。严重的是， 一旦胶囊破损，就会直接引起整个泡沫灭火系统的瘫痪，如不及时发现后果严重。 泡沫液灌装应该坚持的原则是， 在灌装过程中， 应避免胶囊单面受力。 灌装的程序一般大致按以下步骤进行. 2.1 注水 在灌装泡沫液前应向泡沫罐和胶囊的夹层内充满水（水须缓慢注入，压力控制在 0.2MPa） ，其作用主要有两 点：一是排掉夹层内的空气，以避免在压力较高时空气受压缩使胶囊外部局部受压形成气鼓而破裂；二是使胶囊 在灌装泡沫液时可以悬浮在水中，胶囊内外壁同时受到液体的压力，可以避免因泡沫液的重量等因素造成胶囊顶 部法兰连接处受到拉扯而撕裂。所以，注水是泡沫液灌装过程中必不可少的重要步骤。 2.2 检漏是指通过向夹层的水施加适当水压，以检查胶囊是否破损。 主要目的是确保在灌装泡沫液前胶囊是完好 的，避免向已经破损的胶囊内灌装泡沫液而造成浪费。 我公司的设备在出厂前均作过检漏试验，所以在向购买时间不长的新设备中第一次灌装泡沫液时可以省略此 步骤。 但是，如果是向已经使用过的设备中进行二次灌装泡沫液时，或者是向购买时间较长的设备中第一次灌装， 都应该严格按步骤进行检漏。 2.3 灌装泡沫液 按上述步骤进行完毕且全部合格后，向胶囊内灌装泡沫液。这时应该注意的是灌装压力不能太高（加液压力 控制在 0.2MPa） ，速度不能太快，不应超过泡沫罐的设计储存量。应使贮罐与胶囊的夹层内留有一定的储水空间， 避免灌装过满造成胶囊与罐壁贴紧，影响设备正常运行。 在灌装泡沫液过程中，可能会发生泡沫大量外溢并且液位管显示泡沫液位已满，但实际并未灌装到实际的储 存量，此时称假性充满，应停止一段时间，待液位管液位回落后再进行灌装。直至灌装完所需要的泡沫液量。 3.操作 3.1 手动操作 3.1.1 在备用状态时, 混合装臵中进压力水球阀及出泡沫液球阀处于常开状态其他所有阀门均应为关闭状态。 3.1.2 加液 打开罐壳排气阀、胶囊排气阀及液位显示阀，从加液阀 A 处加入泡沫液，加液时观察位标，位标满后即停止 加液。若停止加液后位标回落说明为假性充满，应继续加液。加满后关闭所有阀门，并打开液位显示阀下端 3 部分将液位管中的泡沫液排掉。 （注：加液泵的扬程不应大于 30m，流量不应大于 10m /h） 。
