近海风电场项目风功率预测系统技术协议

江苏响水近海风电场项目风功率预测系统技术协议

二○一五年五月响水

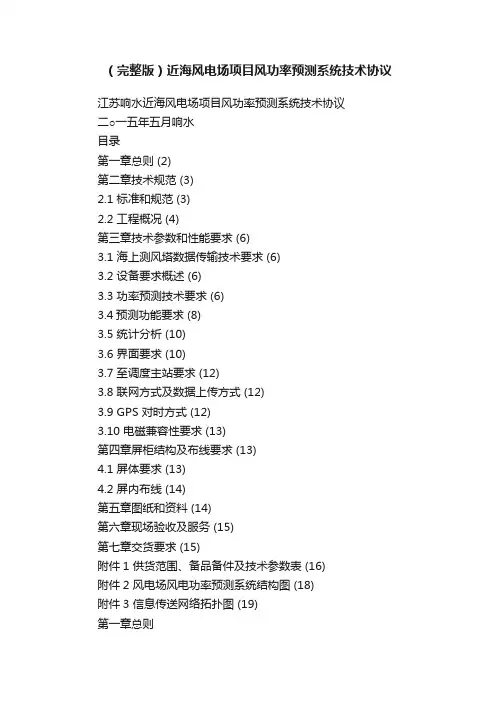

目录

第一章总则 (2)

第二章技术规范 (3)

2.1 标准和规范 (3)

2.2 工程概况 (4)

第三章技术参数和性能要求 (6)

3.1 海上测风塔数据传输技术要求 (6)

3.2 设备要求概述 (6)

3.3 功率预测技术要求 (6)

3.4预测功能要求 (8)

3.5 统计分析 (10)

3.6 界面要求 (10)

3.7 至调度主站要求 (12)

3.8 联网方式及数据上传方式 (12)

3.9 GPS 对时方式 (12)

3.10 电磁兼容性要求 (13)

第四章屏柜结构及布线要求 (13)

4.1 屏体要求 (13)

4.2 屏内布线 (14)

第五章图纸和资料 (14)

第六章现场验收及服务 (15)

第七章交货要求 (15)

附件1 供货范围、备品备件及技术参数表 (16)

附件2 风电场风电功率预测系统结构图 (18)

附件3 信息传送网络拓扑图 (19)

第一章总则

1.1 本技术协议适用于江苏响水近海风电场工程风电功率预测系统。

1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。卖方应具备风功率预测系统的制造资质和经验，可根据需要提供预测系统建设的解决方案。1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本技术协议的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。风功率预测系统是预测风电场未来发电能力的重要手段，是推动风电行业持续健康发展的必要条件之一。根据国家电网公司的要求，风电场需要上报测风塔自动气象站实时采集的数据、风功率预测结果等内容。为此，卖方承担的工作内容包括(但不限于)：

（1）提供测风塔侧无线发射设备和风机侧的无线接收设备各1套，将测风塔自动气象站所采集的数据接入到无线发射设备，通过无线传输到风机侧，再借用风机35kV光电复合缆中光纤的备用芯将数据传输到陆上集控中心中控室。卖方需负责完成整个传输通道的各项接口配合工作，向调度中心传送实时测风数据。

（2）风功率预测系统的建设：包括中心站的硬件、平台软件、短期风功率预测软件、超短期风功率预测软件等，并向调度中心报送预测功率数据。

（3）提供系统预验收后第一年的气象预报数据服务。

（4）系统框架具体内容，参见技术文件提供的附件1《供货范围、备品备件及技术参数表》、附件2《风电场风电功率预测系统结构图》和附件3《信息传送网络拓扑图》。

1.4 测风塔和自动气象站由买房负责建设。

1.5 本技术协议所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.6 本技术协议经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本技术协议未尽事宜，由买卖双方协商确定。

第二章技术规范

2.1 标准和规范

风电功率预测系统采用的所有设备及备品备件的设计、制造、检查、试验及特性都应遵照最新版IEC标准和中国国家标准（GB标准）及国家电力行业标准（DL标准）。主要标准如下：（但不仅限于此）

➢Q/GDW392-2009《风电场接入电网技术规定》

➢GB-T18709-2002《风电场风能资源测量方法》

➢GB-T18710-2002《风电场风能资源评估方法》

➢Q/GDW 432-2010《风电调度运行管理规范》

➢Q/GDW 588-2011《风电功率预测功能规范》

➢GB14285-2006《继电保护和安全自动装置技术规程》

➢GB50217-2007《电力工程电缆设计规范》

➢DL/T677-1999《继电保护设备信息接口配套标准》

➢GB/T 17626.7-1998 《电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则》

➢GB 6833.1 ～6833.10-1987 电子测量仪器电磁兼容性试验规范

➢GB/T 2423.1-1989 电工电子产品基本环境试验规程试验A: 低温试验方法（eqv IEC 60068-2:1974、IEC 60068-2-1A:1978）

➢GB/T 2423.2-1989 电工电子产品基本环境试验规程试验B: 高温试验方法（eqv IEC 60068-2-2:1974）

➢GB/T 2423.4-1993 电工电子产品基本环境试验规程试验Db: 交变湿热试验方法（eqv IEC 60068-2-30:1980）

➢GB/T 2423.5-1995 电工电子产品环境试验第2部分:试验方法试验Ea和导则：冲击试验方法（idt IEC 60068-2-27:1987）

➢GB/T 2423.10-1995 电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动(正弦)试验方法（idt IEC 60068-2-6:1982）

➢GB 2829-1981 周期检查计数抽样程序及抽样表

➢GB/T 4208-1993 外壳防护等级(IP代码) (eqv IEC 60529:1989)

➢GB 17625.1-1998 低压电子及电气设备发射谐波电流的限值（单相≤16A）(idt IEC 61000-3-2:1995)

➢GB/T 17626.2-1998 电磁兼容性试验和测量技术静电放电抗扰度性试验(idt IEC 61000-4-2:1995)

➢GB/T 17626.3-1998 电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验(idt IEC 61000-4-3:1995)

➢GB/T 17626.4-1998 电磁兼容性试验和测量技术快速瞬变电脉冲群抗扰度试验(idt IEC 61000-4-4:1995)

➢GB/T 17626.5-1998 电磁兼容性试验和测量技术浪涌（冲击）抗扰度试验(idt IEC 61000-4-5:1995)

➢GB/T 17626.11-1999 电磁兼容性试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(idt IEC 61000-4-11:1994)

➢GB 4793.1-1995 测量、控制和试验室用电气设备的安全要求第一部分通用要求(idt IEC 60348:19)

➢《风电并网运行控制技术规定》国家电网公司（2010）201号

➢《电力二次系统安全防护规定》国家电监会（2004）5号令

➢《风电场风能资源测量和评估技术规定》发改能源[2003]1403号

➢《国家电网公司十八项电网重大反事故措施》

➢《江苏风电场集中接入通讯协议》

➢《江苏风电功率预测系统协调运行细则》

➢《钢结构防护涂料系统的防腐蚀保护》(ISO12944)

所有标准都应是最新版本，如标准间出现矛盾时，则按最高标准执行或按双方商定的标准执行。

2.2 工程概况

2.1 风电场概述

江苏响水近海风电场项目位于响水县灌东盐场、三圩盐场外侧海域，风电场离岸距离约10km（风电场中心离岸最近距离），沿海岸线方向长约13.4km。风电场拟安装37台
