钢筋混凝土梁配筋平法表示说明
16G1011图集梁配筋讲解
2
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式 • 截面注写方式
3
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容。
4
（1）集中标注
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 ；梁下部通
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回 5
《16G101-1》之梁
梁 钢筋讲解
1
梁类型及平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
ቤተ መጻሕፍቲ ባይዱ
20
JZL
井字梁 JZL
框架梁 KL
21
井字梁 JZL
框架梁 KL
井字梁 22 JZL
KL2-3(2A)，此 处A代表悬挑
悬挑梁
悬挑梁
悬挑梁 XL
23
加腋框架梁加腋
加腋
加腋 （梁高度变化）
24
梁柱板钢筋平法标注图解柱钢筋标注详解
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身
• 长度：
–墙端为暗柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
2 20
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
• 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
• 长度＝墙厚-2*保护层+弯钩
• 根数＝墙净面积/拉筋的布置面积 –注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
混凝土结构施工图平面整体表示方法平法施工图
7 结构施工图
平法施工图概述
为了确保施工人员准确无误地按平法施工图进行施工，在具体 工程的结构设计总说明中必须写明以下与平法施工图密切相关 的内容。
•注明所选用的平法标准图的图集号（如03G101-1） 以免图集升版后在施工中用错版本。 •写明混凝土结构的使用年限。 •当有抗震设防要求时，应写明抗震设防烈度及结构 抗震等级，以明确选用相应抗震等级的标准构造图。
7 结构施工图
平法施工图概述 按平法设计绘制的施工图，一般是由各类 结构构件的平法施工图和标准构造详图两 大部分构成。
7 结构施工图
平法施工图概述
在平面图上表示各构件尺寸和配筋的方式有三 种：
平面注写方式 ………………. 标注梁 列表注写方式 ………………. 标注柱和剪力墙 截面注写方式 ………………. 标注柱和梁
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁 井字梁
KL WKL KZL
L XL JZL
XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB)
•梁下部纵筋
7 结构施工图
平面注写方式练习：
根据平法施工图绘制 1-1、2-2 、3-3、 4-4 截面图
7 结构施工图
7 结构施工图
7 结构施工图
用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图
图7.12 两跨连续梁配筋详图
7 结构施工图
如采用平面注写方式表达图7.12所示的两跨连续梁，可在该梁的平 面布置图上标注，如图7.13所示，梁的平面注写包括集中标注和原 位标注两部分。
梁钢筋平法标注图解钢筋梁平法标注图解
一、平面注写方式 在梁平面布置图上，分别在不同编号的梁中各选
一根梁，在其上注写截面尺寸和配筋具体数值的方 式来表达梁平法施工图。平面注写包括集中标注与 原位标注，集中标注表达梁的通用数值，原位标注 表达梁的特殊数值。当集中标注中的某项数值不适 用于梁的某部位时，则将该项数值原位标注，施工 时，原位标注取值优先。
（六）梁顶面标高高差。该项为选注 值， 系指相对于结构层楼面标高的高差值， 对于位于结构夹层的梁则指相对于结构夹 层楼面标高的高差。有高差时，须将其写 入括号内，无高差时不注。
如图中（-0.100）表示该梁顶面较结构层 楼面标高低0.1m。
谢谢大家！
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
悬挑梁
XL XX
井字梁
JZL XX （XX）、（XXA）或 （XXB）
注： （XXA）为一端有悬挑，（XXB）为两端有悬挑，
悬挑不计入跨数
• 梁集中标注的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下：
• （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。
• （四）梁上部通长筋或架立筋配置，该项为必注值。当 同排纵筋中既有通长筋又有架立筋时，应用加号“+”将 通长筋和架立筋相联，注写时须将角部纵筋写在加号的 前面，架立筋写在加号后面的括号内。当全部采用架立 筋时，则将其写入括号内。上图中2Ф25表示梁上部只有 两根直径为25mm的通长钢筋。又如2Ф25+ （2Ф22），表 示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋 相同时，此项可加注下部纵筋的配筋值，用分号“； ” 将上部与下部纵筋 配筋值分隔开来。

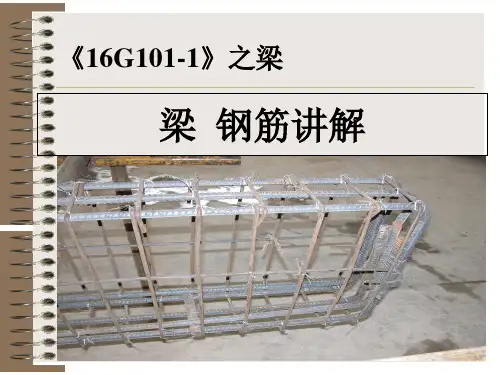

《 G 》图集梁配筋讲解培训讲义 附图
梁 钢筋讲解
梁类型及平法编号
返回
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式
• 截Байду номын сангаас注写方式
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容。
例： N4 12
• ③ 当梁中间支座两边的上部纵筋不同时， 须在支座两边分别标注
柱左侧
柱右侧
• ③当梁下部纵筋不全部伸入支座时，将梁支 座下部纵筋减少的数量写在括号内。
• 例：6 20 2（-2）/4 表示下部一共两排钢 筋，最下排4 20直接伸进支座，其上一排 2 20不伸入支座，见图（c）。
悬挑梁与框架梁同一标高，
上部配筋不同 上上部部第第2一排排非通 非通长 通长钢 长钢筋钢筋
上部第2排钢筋 （不通长）
筋从 从从柱柱柱外外外边边边缘缘缘内内内伸伸伸LLLaaa
上部第一排通长钢筋
钢筋数量：≥2根，≥
第一排钢筋根数/2
上部第第11排排根通钢数长筋钢根筋数—框上锚架部固柱第度长边2下的度排缘部10：钢5外.钢7d伸筋5伸筋倍入长悬柱度挑内：长
返回
4）梁上部通长筋或架立筋
• 通长筋指梁上部受力筋沿梁的长度方向 不截断
• 架立筋的作用是和箍筋绑扎在一起形成 钢筋骨架。
梁纵向受力钢筋要求
上部通长 纵筋
① 上部只有通长受力筋，没有 架立筋，直接写通长筋筋的根数、 级别和直径
例：2 20
上部通长筋 在角部
上部非通长筋
架立筋 在中间
平法结构钢筋图解(梁)
图 2-3-6梁的上下部通长筋及架力筋的注法
图 2-3-7框架梁的上下部通长筋及中部架力筋的注法
四、梁的集中标注中第四行的习惯注法
图 2-4-1梁的集中标注中第四行习惯注法 提示：第四行的习惯 注法包含两个内容： 一个是构造钢筋;另一 个是抗扭钢筋
图2-4-2是将构造筋放在梁的两侧中间 部位（沿高度三等分）。构造筋是由 箍筋和拉筋来固定它的位置
第二节 原位标注梁的箍筋
图 3-2-1框架梁的原位标注 小跨梁的箍筋直径小， 需要原位补充。
图3-1-2的框架梁是四跨。其中三跨比较大，而右边 跨的跨度比较小。因此，箍筋的集中标注规格数据 代表不了右边小跨梁的箍筋。
第三节 原位标注梁的箍筋
“4Φ16”它包含了集中标注 里的“2Φ16”。除去集中标 注的二根“2Φ16”，还剩下 一个“2Φ16”，注意剩下的 不再是长的纵向筋了，这是 两根直角形钢筋 。
简支梁钢筋轴测投影示意图
小提示：只有图1-3-1这样的平 面图，还是不能施工。还要根据 设计说明，知道该梁是不是抗震 设防？如是抗震，是几级抗震？ 根据这些信息去查《03G101-1》 构造详图
图 1-3-3 三、四级抗震等级楼层框架梁 KL
图 1-3-4 三级抗震等级框架梁KL箍筋配 置
第二讲 梁的集中标注
图2-2-5画的是一端具有悬挑梁 的框架立体图。为了想把框架 示意清楚，没有将柱子把梁包 起并升向上层
图 2-2-5单端悬挑梁轴测投影示意图
图 2-2-6两端悬挑双跨梁集中标注第一行
图 2-2-7两端悬挑双跨梁轴测投影示意图
图2-2-8中被标注的梁，并不是框架梁。该梁的支承点是框架梁。因此它的构 件代号是“L”。
注释
图 2-1-2 梁的集中标注（习惯法）
(整理)配筋构造-平法标注法
9-2-10 混凝土结构平法施工图建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。
本节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（OOG101）编写的。
9-2-10-1 一般规定1．按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需增加模板、开洞和预埋件等平面图。
只有在特殊情况下，才需增加剖面配筋图。
2．按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3．在平法施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4．在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完整的结构设计图。
5．在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6．为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
9-2-10-2 梁平法施工图1．梁平法施工图是在梁平面布置图上，通常采用平面注写方式表达。
对于轴线未居中的梁应标注其偏心定位尺寸（贴柱边的梁可不注）。
2．平面标注方式，系在梁平面布置图上分别在不同编号的梁中各选一根表达。
平面注写分为集中标注与原位标注两类（图9-44）。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。
施工时，原位标注取值优先。
图9-44 梁平面注写方式示例3．梁集中标注的内容有四项必注值及一项选注值（集中标注可以从梁的任意一跨引出），规定如下：（1）梁编号为必注值，由梁类型代号、序号、跨数及有无悬挑代号组成。
梁平法表示简单经典总结
梁平法表示简单经典总结一、梁上主筋和梁下主筋同时表示方法 ⑴ 3 ① 223①20 表示上部钢筋为 3 ① 22,下部钢筋为 3 ①20⑵ 20 12, 3①18 表示上部钢筋为 20 12, 下部钢筋为 3①1& ⑶ 4 ① 25, 4①25表示上部钢筋为 4 ① 25, 下部钢筋为 4 ①25。
⑷3 ① 25, 5①25 表示上部钢筋为 3 ① 25,下部钢筋为5 ① 25。
二、 梁上部钢筋表示方法：(标在梁上支座处)⑶ 6 ① 25 4/2 表示上部钢筋上排为4①25,下排为 2①25。
⑷ 2 ① 22+ 2 ① 22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法：⑴ G20 12 表示梁两侧的构造钢筋, 每侧一根 0 12。
⑵ G4O 14 表示梁两侧的构造钢筋, 每侧两根 ① 14。
⑶ N2 ① 22表示梁两侧的抗扭钢筋, 每侧一根 ① 22。
⑷ N4① 18 表示梁两侧的抗扭钢筋, 每侧两根① 18。
四、梁下部钢筋表示方法： (标在梁的下部)⑴ 4①25 表示只有一排主筋, 4①25全部伸入支座内。
表示有两排钢筋，上排筋为 2①25,下排筋4①25。
表示有两排钢筋，上排筋为2①25,不伸入支座，下排筋4①25,5①25表示有两排筋，上排筋为5根。
2①25伸入支座，3①22,一、箍筋表示方法：⑴ 0 10@100/200(2) 全为双肢箍。
⑵ 0 10@100/200(4)全为四肢箍。
⑶ 0 8@200(2) ⑷ 0 8@100(4)/150(2)双肢箍。
(5)L 0 8@100/200表示箍筋为 表示箍筋为010，加密区间距 100,非加密区间距 0 10 ，加密区间距100，非加密区间距0 8，间距为 200，双肢箍。
表示箍筋为 0 8，加密区间距表示箍筋为表示螺旋箍筋100，四肢箍，非加密区间距200， 200，150，2①202 ① 22+ （4 ①表示两根 ①20的钢筋, 表示2①22为通长，4$ 12通长布置，用于双肢箍。
超详细梁钢筋平法识图，领导也能看懂！！！
超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。
当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。
钢筋平法图集通用符号解释
钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度laE:抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度l1E：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
图片可以保存到手机各类结构构件名称代码1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）LL（JG）连梁（有交叉钢筋）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩.- XZD-下柱墩JK-基坑（沟）。
梁平法表示简单总结
梁平法表示简单总结一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋混凝土梁配筋平法表示说明
钢筋混凝土梁配筋平法表示说明一、梁代号的规定：梁类型代号跨号楼层框架梁KL ―XX（P a―为左悬臂，Pb―为右悬臂）非框架梁L（WL）―XX（P a―为左悬臂,Pb―为右悬臂)屋面框架梁WKL ―XX（P a―为左悬臂，Pb―为右悬臂）二、梁配筋平法的标注方法：1.集中标注集中标注表示梁的通用数值,通用数值包括梁截面尺寸，梁端和跨中箍筋，梁顶和梁底纵向贯通筋.例梁代号300X700φ8—150/200（2）2Φ25;2Φ22（—0.300）则表示通用数值为：梁截面300X700，2肢φ8箍筋,加密和非加密区。
箍筋间距分别为：150、200，梁顶及梁底贯通筋分别为:2Φ25、2Φ22，梁顶标高低于楼层结构标高-0.300m，凡集中标注处的梁截面下均画有一横线，以表示与原标位的区别.梁截面表示：当为等截面梁时,用bxh表示；当为加腋梁时,用bxh Yc1xc2表示；其中c1为腋长,c2为腋高；当有悬挑梁且根部高度h1与端部的高度h2不同时,用“/”分隔表示为：bxh1/h2；梁箍筋表示：梁两端箍筋加密区与梁跨中非加密区箍筋间距不同时，用“/”分隔不同的间距,在分隔符“/”左侧标注加密区箍筋间距，右侧标注非加密区箍筋间距，当两者间距相同时，可以省略分隔符及梁跨中箍筋间距不标,箍筋直径符“φ”，箍筋肢数写在括号内.梁顶和梁底贯通筋表示:梁顶和梁底贯通筋用“；”符号分隔，如无特别说明，贯通钢筋放在梁截面两侧的外边.2。
原位标注原位标注表示与通用标注数值不同的标注.当集中标注中的某项数值不适用于梁的某部位时,则将该项值原位标注，施工时,原位标注取值优先.3.梁纵筋的表示方法当梁下部纵筋或梁支座上部纵筋多于一排时，需用符号“/"将各排纵筋自上而下分开。
当同排纵筋有多种直径(种类）时,用符号“+”将不同直径(种类）钢筋相联，如无特别说明，施工时直径大者放在梁两侧外边，当梁纵筋全部选用同一直径时，可以仅标出排列最前的纵筋直径,后续的纵筋直径可以省略不标.例2Φ25/3Φ25可以表示为：5Φ25 2/3。
钢筋平法标注图解
墙身水平钢筋（墙端为端柱）
墙身水平筋计算总结：
无论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋的长度计算只区分墙端为端柱还是暗柱，总的来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。
墙身竖向钢筋
长度 基础层，需要增加插筋。 中间层＝层高+伸入上层的搭接 顶层＝净高+锚固 根数＝墙净长-2*50 /间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）
长度＝墙厚-2*保护层+弯钩 根数＝墙净面积/拉筋的布置面积 注：墙净积是指要扣除暗（端）柱、暗（连）梁；拉筋的面筋面积是指其水平方向间距*竖向间距。
墙身拉筋
纵筋 基础层，需要输入插筋（格式同墙向竖向钢筋） 中间层＝层高+伸入上层的长度 顶层＝净高+锚固 如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。 箍筋：自由组合
单击此处添加大标题内容
板的分类
单块板
连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 端柱 暗梁 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯） C型（有低端平板一跑楼梯） D型（有低端和高端平板一跑楼梯）
第一单元 基本知识 及相关概念 第二单元 平法识图（03G101） 第三单元 钢筋算法
第一部分 钢筋专业知识
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
钢筋识图——平法
钢筋识图——平法钢筋识图——平法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋平法标注
梁支座上部纵筋，指该部位含通长筋在内 的所有纵筋，标注在梁上方该支座处。当 上部纵筋多于一排时，用斜线“/”将各排纵 筋自上而下分开。当同排纵筋有两种直径 时，用加号“+”将两种直径的纵筋相联， 角部纵筋写在前面。
对除芯柱之外的所有柱截面按前述规定进行编号，从
相同编号的柱中选择一个截面，按另一种比例原位放大绘
制柱截面配筋图，并在各配筋图上继其编号后再注写截面
尺寸b×h、角筋或全部纵筋(当纵筋采用一种直径且能够
图示清楚时)、箍筋的具体数值，以及在柱截面配筋图上
标注柱截面与轴线关系bl、b2、h1、h2的具体数值。
梁平法标注
梁的编号按表规定标注。 断面尺寸，当为等断面梁时，用 B×H表示；当悬
臂梁采用变截面高度时，用斜线分隔根部与端部 的高度值，即为 ， 为根部高度， 为端部较小的 高度；当为加腋梁时，用表示，其中为腋长， 为 腋宽。
梁平法标注
当有悬挑梁且根部和端部的高度不同时，用斜线 分割根部与端部的高度值，即b×h1/h2
Y500×250
表示梁下加腋，宽500，高250。
N4Φ 18
表示梁腰中抗扭钢筋。
φ 10@100/200(2) 2Φ 25 表示箍筋和架立筋。
-0.100
表示梁上皮标高。
柱钢筋的表示方法
柱平法施工图的表示方法
柱平法施工图系在柱平面布置图上采用 列表注写方式或截面注写方式表达。
在柱平法施工图中，应按规定注明各结 构层的楼面标高、结构层高及相应的结构层 号。
KZL XX
（XX）、（XXA）或 （XXB）
2跨且一端有悬挑。类型栏 中的悬挑梁指纯悬臂梁。非 非 框 架 梁 L
梁柱板钢筋平法标注图解(详细讲解版)
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简 单 –纵筋＝暗梁净长+锚固 –箍筋
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
梁柱板钢筋平法标注图解(课件)
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 表示符 号：
顶层柱纵筋（角柱、边柱）： 层高-梁高-非连接区 长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
【L(净跨)-50*2】/箍 筋间距 + 1
板的分类
• 单块板
•连续板
异形板
板钢筋计算
底部受力筋：
标注长度+2*弯轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固
吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）： 层高-梁高－非连接 区长度+锚固长度
钢筋混凝土构件平法识图——梁平法
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注
梁配筋图解-(很全)课件
集中标注
原位标注
结构平法
小提示：只有图1-3-1这样的平 面图，还是不能施工。还要根据 设计说明，知道该梁是不是抗震 设防？如是抗震，是几级抗震？ 根据这些信息去查《03G101-1》
构造详图
图 1-3-3 三、四级抗震等级楼层框架梁 KL
图 1-3-4 三级抗震等级框架梁KL箍筋配 置
第二讲 梁的集中标注
。
图 3-3-1单跨框架梁的原位标注
下部“2Φ16”是梁下部布在角 部的通长筋，形状如下：
图 3-3-2单跨框架梁轴测投影示意图
图 3-3-3不等跨梁的原位示意
第四节 梁的箍筋原位标注与负筋省略标注 图 3-4-1梁的箍筋原位标注
第五节 梁的箍筋全部为原位标注 图 3-5-1梁的箍筋原位标注
梁宽 为 350， 故箍 筋为 四肢
第一节 梁的构件代号与梁的集中标注形式
一、 梁的构件代号
小提二示：、如梁果的贴集近中梁标的注地 方，没有不同于梁的集中 标注的内容时，全梁都要 执行集中标注的内容。
注释
图 2-1-1 梁的集中标注
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次
力筋”位于一排中部
位于角部
图 2-3-2框 架梁中通长筋的标注 位于梁底部
图 2-3-3梁集中标注的通长筋和架力筋
图 2-3-4梁通长筋和架力筋轴测图
图 2-3-5梁的上下部通长筋的注法
图 2-3-6梁的上下部通长筋及架力筋的注法
图 2-3-7框架梁的上下部通长筋及中部架力筋的注法
四、梁的集中标注中第四行的习惯注法
比较少见。
（四）抗震梁中在箍筋加密区标注箍筋数量的方 法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土梁配筋平法表示
说明
一、梁代号的规定：
梁类型代号跨号
楼层框架梁 KL ―XX（Pa―为左悬臂，Pb―为右悬臂）
非框架梁 L（WL）―XX（Pa―为左悬臂，Pb―为右悬臂）
屋面框架梁 WKL ―XX（Pa―为左悬臂，Pb―为右悬臂）
二、梁配筋平法的标注方法：
1.集中标注
集中标注表示梁的通用数值，通用数值包括梁截面尺寸，梁端和跨中箍筋，梁顶和梁底纵向贯通筋。
例梁代号300X700
φ8-150/200（2）
2Φ25；2Φ22
（）
则表示通用数值为：梁截面300X700，2肢φ8箍筋，加密和非加密区。
箍筋间距分别为：150、200，梁顶及梁底贯通筋分别为：2Φ25、2Φ22，梁顶标高低于楼层结构标高，凡集中标注处的梁截面下均画有一横线，以表示与原标位的区别。
梁截面表示：当为等截面梁时，用bxh表示；当为加腋梁时，用bxh Yc1xc2表示；其中c1为腋长，c2为腋高；当有悬挑梁且根部高度h1与端部的高度h2不同时，用“/”分隔表示为：bxh1/h2；梁箍筋表示：梁
两端箍筋加密区与梁跨中非加密区箍筋间距不同时，用“/”分隔不同的间距，在分隔符“/”左侧标注加密区箍筋间距，右侧标注非加密区箍筋间距，当两者间距相同时，可以省略分隔符及梁跨中箍筋间距不标，箍筋直径符“φ”，箍筋肢数写在括号内。
梁顶和梁底贯通筋表示：梁顶和梁底贯通筋用“；”符号分隔，如无特别说明，贯通钢筋放在梁截面两侧的外边。
2.原位标注
原位标注表示与通用标注数值不同的标注.当集中标注中的某项数值不适用于梁的某部位时，则将该项值原位标注，施工时，原位标注取值优先。
3.梁纵筋的表示方法
当梁下部纵筋或梁支座上部纵筋多于一排时,需用符号“/”将各排纵筋自上而下分开.当同排纵筋有多种直径(种类)时,用符号“+”将不同直径（种类）钢筋相联，如无特别说明，施工时直径大者放在梁两侧外边，当梁纵筋全部选用同一直径时，可以仅标出排列最前的纵筋直径，后续的纵筋直径可以省略不标.例2Φ25/3Φ25可以表示为：5Φ25 2/3。
4.梁下部纵筋集中荷载吊筋的表示
在梁下标注梁下部纵筋(含贯通筋)。
吊筋和腰筋，例：2Φ20/2Φ22+3Φ25(-1)V2Φ12*2Φ12，2Φ20/2Φ22+3Φ25表示梁底下一排纵筋2Φ22+3Φ25,上一排纵筋2Φ20。
当梁底筋省略不标时,采用集中标注值当梁底纵筋不全部伸入支座时,将梁底不伸入支座的钢筋数量写在括号内钢筋数量用负数表示。
例3Φ25（-1）表示梁底纵筋3Φ25，其中一条不伸入支座。
纵筋
端部离开支座边距离详大样。
“V”引导符表示吊筋，V2Φ12表示次梁集中力处吊筋为2Φ12。
“#”引导符表示附加箍筋，例#8φ10表示在有集中力或次梁作用位置处的两侧，需设附加箍筋总配筋值8φ10.如无特别说明，凡次梁集中力处两侧均需设附加箍筋，每侧3列，每列箍筋肢数及直径同梁跨中箍筋（含#式梁交叉处）。
5.梁支座上部纵筋的表示
在梁支座处（主梁或柱或墙）标注梁顶全部纵筋（含贯通筋）当梁顶支座纵筋省略不标时，则采用集中标注，当边跨梁的边端顶支座纵筋省略不标时，配筋同边跨梁跨中上部纵筋（或集中标注）。
梁顶支座钢筋在左右跨中的截断位置用该支座所处的轴线（或定位线）到截断点的距离表示，称截断点距离。
截断点距离如没有注明均统一取为：第一排非贯通筋从柱（梁）边起延伸至ln/3位置，第边起延伸至ln/4位置，且该距离大于+hO,ln取值规定为：对于端支座，ln为本跨的净跨值；对于中间支座，ln为支座两边较大一跨的净跨值。
悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延伸至梁端头并下弯，第二排延伸至3L/4 位置，L为自柱（梁）边算起的悬挑净长。
二、三排非贯通筋从柱（梁）
表示多排纵筋时，与之对应的各排纵筋截断点距离标注相互间也应使用符号“/”。
例2Φ25+2Φ22/2Φ20和*+3500*S/F表示上一排纵筋2Φ25+2Φ22,其中2Φ25在该支座左右两跨内直通；2Φ22从支座轴线伸入左跨3500位置截断，而伸入右跨的截断点位置可按本图大样所示S值确定，支座下一排纵筋为2Φ20，伸入左右跨的截断点位置可按本图大样所示F值确定。
6．梁跨中上部纵筋和架立筋表示
在梁跨中上部位置附近标注梁跨中上部纵筋（含贯通筋）和架立钢筋。
所谓梁跨中上部纵筋，是指贯穿该跨的梁上部纵筋；梁架立钢筋需写在括号内，以示与梁跨中上部纵筋的区别，当边跨梁边端支座上部纵筋省略不标时，架立筋及跨中上部纵筋均应伸入边跨支座锚固，当梁跨中上部纵筋省略不标时，则用集中标注。
例2Φ25+（2Φ20），则表示梁跨中上部纵筋2Φ25和梁架立筋 2Φ20。
7.梁顶标高表示：
梁顶标高用相对于楼层结构标高的高差值表示。
当高差值为正时，表示梁顶高出楼层结构标高，反之亦然。
高差值需写在括号内。
8.梁侧面纵向构造钢筋或受扭钢筋配置：
当梁的腹板高度hw≥450mm时，须配置纵向构造钢筋，此项注写值以大写字母G开始，接续注写设置在梁两个侧面的总配筋值。
例：G4Φ12，即梁每侧配置2Φ12腰筋。
受扭纵筋则以大写字母N开始。
例：N4Φ18。
注：a.当梁侧面为构造纵筋时，其搭接与锚固长度可取为15d。
b.当梁侧面为受扭纵筋时，其搭接长度为LL或LLe（抗震）；其锚固长度为La或Lae（抗震）。
