液位检测光纤传感器系统设计

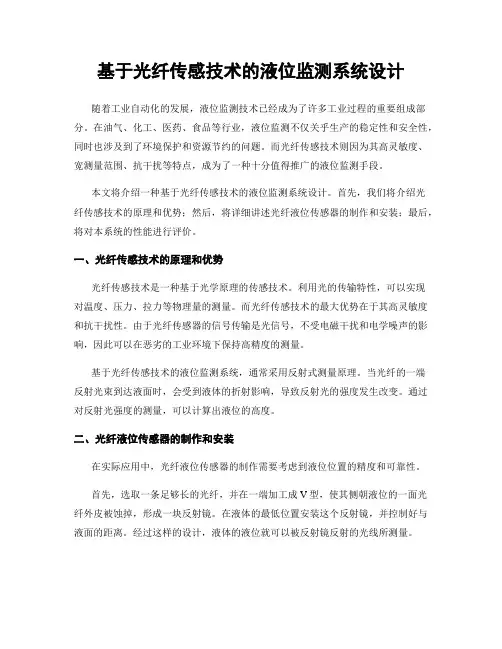

基于光纤传感技术的液位监测系统设计
基于光纤传感技术的液位监测系统设计随着工业自动化的发展，液位监测技术已经成为了许多工业过程的重要组成部分。
在油气、化工、医药、食品等行业，液位监测不仅关乎生产的稳定性和安全性，同时也涉及到了环境保护和资源节约的问题。
而光纤传感技术则因为其高灵敏度、宽测量范围、抗干扰等特点，成为了一种十分值得推广的液位监测手段。
本文将介绍一种基于光纤传感技术的液位监测系统设计。
首先，我们将介绍光纤传感技术的原理和优势；然后，将详细讲述光纤液位传感器的制作和安装；最后，将对本系统的性能进行评价。
一、光纤传感技术的原理和优势光纤传感技术是一种基于光学原理的传感技术。
利用光的传输特性，可以实现对温度、压力、拉力等物理量的测量。
而光纤传感技术的最大优势在于其高灵敏度和抗干扰性。
由于光纤传感器的信号传输是光信号，不受电磁干扰和电学噪声的影响，因此可以在恶劣的工业环境下保持高精度的测量。
基于光纤传感技术的液位监测系统，通常采用反射式测量原理。
当光纤的一端反射光束到达液面时，会受到液体的折射影响，导致反射光的强度发生改变。
通过对反射光强度的测量，可以计算出液位的高度。
二、光纤液位传感器的制作和安装在实际应用中，光纤液位传感器的制作需要考虑到液位位置的精度和可靠性。
首先，选取一条足够长的光纤，并在一端加工成V型，使其侧朝液位的一面光纤外皮被蚀掉，形成一块反射镜。
在液体的最低位置安装这个反射镜，并控制好与液面的距离。
经过这样的设计，液体的液位就可以被反射镜反射的光线所测量。
其次，为了实现稳定的测量结果，需要采取一些措施来保证传感器的精度和可靠性。
例如，每个传感器应该配合相应的补偿电路，来抵消温度、压力等带来的误差。
同时，传感器的稳定性也需要在实际使用过程中得到验证。
安装方面，传感器可以根据液位情况进行灵活布置。
可以将传感器直接粘贴在液体容器壁上，也可以通过管道连接等方式间接测量。
此外，可根据具体的用户需求，选取不同形式和长度的光缆，来确保系统的可靠性和精度。
基于光纤传感技术的液体管道泄漏检测系统设计
基于光纤传感技术的液体管道泄漏检测系统设计近年来，液体泄漏事故频频发生，给环境和人民生命安全带来了巨大的威胁。
因此，开发一种高效、可靠的液体管道泄漏检测系统成为了亟待解决的问题。
基于光纤传感技术的液体管道泄漏检测系统因其高灵敏度和快速响应的优点，在工业领域中被广泛应用。
首先，本系统的设计基于光纤传感技术，利用光纤的折射率随液体浸润变化来检测泄漏。
该系统由两部分组成：传感模块和控制中心。
传感模块负责采集光纤传感信号，而控制中心则负责对传感信号进行处理和分析。
在传感模块中，通过将光纤固定在管道内部，并与激光器相连，当液体泄漏进入管道内部时，液体会与光纤接触，从而改变光纤折射率，进而改变光的传播路径，这种变化将被传感器检测到。
控制中心会接收传感模块传来的信号，并进行处理和分析，通过数据的对比和模式识别，可以准确判断是否发生泄漏事故。
其次，基于光纤传感技术的液体管道泄漏检测系统具有许多优点。
首先，由于光纤传感技术的高灵敏度，即使是微小的液体泄漏也能被及时检测到，大大减少了泄漏事故对环境和人民生命的危害。
其次，该系统的快速响应能力使得泄漏事故可以在早期阶段被发现和处理，避免了事态的扩大化。
此外，该技术还具有很好的适应性，可以应用于各种不同类型的液体管道，无论是在工业生产中还是在城市水污染控制中。
然而，基于光纤传感技术的液体管道泄漏检测系统也存在一些挑战和限制。
首先，成本问题是一个重要的考虑因素。
由于光纤传感技术需要使用复杂的硬件设备和精密的传感器，所以系统的建设和维护成本较高。
此外，对于大规模的管道系统，传感模块的安装和布线可能会比较复杂。
其次，该技术在泄漏点的定位方面还存在一定的局限性。
由于光纤传感技术的检测范围较广，只能检测到泄漏点所在的部分区域，对于分布较广而微小的泄漏较难进行精确定位。
为了克服上述问题，可以采取一些改进措施。
首先，可以通过技术优化来降低系统的成本。
例如，可以研发更加简化和可集成的传感器设备，减少系统的复杂性和维护成本。
基于光纤传感技术的液化气罐液位监测系统设计
基于光纤传感技术的液化气罐液位监测系统设计随着液化气在生活中的广泛使用，液化气罐成为了人们生活中不可或缺的一部分。
为了保障人们的生命安全，液化气罐的液位监测显得尤为重要。
目前市面上存在着各种不同的液位监测方案，但是其中基于光纤传感技术的方案由于其高精度、低成本的特点，逐渐成为了一种备受欢迎的选择。
本文将介绍一种基于光纤传感技术的液化气罐液位监测系统的设计方案。
1. 系统概述本系统采用光纤传感技术，通过将光纤传感器置于液化气罐内侧墙面部位，将从传感器发出的光信号浸泡于罐底的液化气中，再由光电转换器接收，并将光信号等效为电信号输出，最终形成液位数据输出到监控平台上进行实时监测。
本系统确保了监测的高准确性和低成本。
2. 系统硬件设计2.1 光纤传感器的设计本系统采用的传感器为光纤浸没式液位传感器。
其主体结构如图1所示：图1 光纤浸没式液位传感器主体结构传感器的主要部件包括光纤感受器、尾纤、底部导纤管和法兰。
液位传感器的光纤感受器常采用光纤的漩涡尾纤结构，将尾部制成环形，光纤从环形的小孔中喷出，光在环周内反复发生全反射，可形成一段波长较短的浸没式光学传感元件。
本系统采用的光纤正是具有这种结构的光纤传感器。
2.2 光电转换器的设计本系统采用的光电转换器如图2所示：图2 光电转换器的主体结构光电转换器主要由光电倍增管和前置放大器构成。
光信号输入光电转换器，通过光电倍增管将光信号转换为电信号，然后通过前置放大器进行增益，并将电信号输出到液位监测平台。
3. 系统软件设计3.1 数据采集和处理本系统采用的是PC机作为液位监测平台。
PC机通过RS232串口与光电转换器进行数据交互，将光电转换器输出的电信号进行调制、放大、滤波等处理后，输出液位高度数据，并对其进行显示和存储。
3.2 系统的实时监测与报警本系统支持实时监测和报警功能，可以通过设定液位的上下限，并对触发报警的灵敏度进行精确设置，实现对液位变化的实时监测。
液位检测光纤传感器系统设计 - 副本
526
或 ± 2 × 10 － 6 ． 因此从低功耗、高稳定度和低成本考 虑，采用单片机产生脉冲． 通过对单片机编程，仿真 时产生 1 kHz，50% 占空比的方波，在实际电路测试 中，频率为 998 Hz．
实际调试结果带宽为 219 Hz，中心频率为 1 013 Hz，光电探测器输出的为准周期信号，其各次谐波谱 分量位于通带之外，观测到的正弦波信号即为光脉 冲的基波分量对应的信号．
带通滤波器 的 输 出 为 正 弦 交 流 信 号，为 方 便 单 片机 A / D 采样，将交流信号按比例转换为直流电压 信号． 本系统采用 AD736 单片精密真有效值转换芯 片［8］，将带通滤波输出的交流信号按有效值运算转 换为直流信号． 实际电路中电容采用钽电解电容，电 阻采用金属膜电阻．
图 4 稳光强系统 Fig． 4 System diagram of steady light
由脉冲发生 模 块 产 生 较 为 稳 定 的 脉 冲 信 号，通 过比较放大模块和激光管驱动电路驱动 LD，背向光 检测器（ PD） 接收 LD 的光功率并将其转化为电信 号，此信号通过调理电路处理后送到比较放大模块， 与脉冲信号进行比较放大，并再次送入激光管驱动 电路，完成对 LD 光功率的稳定控制，使 LD 的光功 率在一个很小的范围内波动．
525
件，膜盒中央为光滑平面，近似反射平面，为提高反 射光强度，可以在膜盒中央粘贴一个小反射镜． 水压 变化时，双膜盒的 4 个膜片均发生形变，在一定的水 压范围内，膜盒中央的位移形变量与水压的变化量 成正比，通过光纤位移探头测量膜盒中央的位移形 变量实现对水压室水压的测量，从而得知水面高度 变化量． 1. 2 光纤位移探头输出特性分析
光纤传感器监测系统设计和优化
光纤传感器监测系统设计和优化一、介绍随着科技的不断发展，光纤传感器在监测领域得到了广泛应用。
它具有高灵敏度、高精度、抗干扰性强、可扩展性高等优点，特别适用于实时监测工业生产中液位、温度、振动、压力等参数变化。
本文将详细介绍光纤传感器监测系统的设计和优化。
二、光纤传感器的基本原理光纤传感器是指利用光纤的光学特性，通过光信号的传输和调制来实现对物理量、化学量的测量和控制。
常见的光纤传感器包括光纤光栅传感器、拉曼光纤传感器、布里渊光纤传感器等。
光纤传感器的基本原理是利用光的传播特性，通过光纤传输技术将光信号源引入光纤中间传输，并在光纤的一端接收和分析光信号，进而实现对物理参数的测量。
根据测量原理的不同，光纤传感器又可分为菲涅尔光纤传感器、干涉型光纤传感器、功率调制型光纤传感器等多种类型。
三、光纤传感器在监测系统中的应用1.液位监测在工业生产中，对于流程管道或储罐中的液位变化，及时的监测和控制非常重要。
利用光纤传感器可以实现对液位变化的实时监控，同时对于液位的高度进行校准，保证生产过程的稳定性。
2.温度监测光纤传感器可以实现对温度的高精度监测。
经过优化的光纤传感器可以在高温和极低温的环境下进行稳定的温度检测，并且具有很高的防干扰能力，可以保证监测数据的准确性和实时性。
3.振动监测在工业设备中，振动问题会对设备的稳定性和寿命产生影响。
通过安装在设备上的光纤传感器可以监测设备运行时的振动情况，提供数据支持来优化设备的运行，并且可预测可能出现的问题，提早进行维修和更换。
4.压力监测使用光纤传感器可以实现对压力的高精度在线监测，进行负载监测、管道泄漏率检测等工作。
对于工业管道、气体中压力波动的监测可以通过光纤压力传感器实现。
能够提高工业设备的生产效率，保障生产过程的稳定性。
四、光纤传感器监测系统的设计和优化1. 光纤传感器的选型在进行光纤传感器监测系统的设计时，需要根据实际需求选定合适的光纤传感器。
光纤传感器的类型、灵敏度、测量范围、温度环境等参数需考虑。
基于金属膜片的光纤液位传感器电路设计
器 输 出 的 微 弱 电 流 信 号 转 换 为低 噪 声 的 电 压 信 号 。ＡＤ６０是 精 密 集 成 仪 表 放 大 器 ，其 共 模抑 制 ２ 比高 ，噪 声 系 统 和 温 漂 系数 都很 低 ， 且外 围 电 路
光 纤 液 位 传 感 器 主 要 由传
纤束
感 头 、 光 源 、信 号 处 理 、 接 口
显 示 等 几 大 部 分 组 成 ， 如 ｌ所
示 。光 源 发 射 的 光 耦 合 进 发 射
光 纤 ，经 光 纤 传 输 后 照 射 到 金 属 膜 片 中 心 点 上 ， 光 信 号 由金
属 膜 片 反 射 后 ，一 部 分 被 接 收
光 纤 束 接 收 ， 由探 测 器 将 被 反 射 的 光 信 号 转 换 为 电 流 或 电 压
信 号 输 出 。 当 液 位 的 高 度 发 生
图 ｌ 光 纤 液 位 传 力 导致 膜 片 与 光 纤 束 的距 离 发 生变 化 ，从 而 使 输 出光 强大 小发 生 改变 ，经 电路 处 理 后
旺．ｏ ｘ 。
简单 ，只要外接一个 电阻，不仅 可以精确 设定放
大 倍 数 ，将 Ｏ ２ 的输 出准 确 放 大 ，且 输 出 电 压 Ｐ７
一 ｘ 。 ｏ ｛ ３
随温 度 漂 移 很 小 ，探 测 器 的 前 置 放 大 电 路 如 图 ２
所示 。
２ ／ 转 换 电路 、Ａ Ｄ 在 数 据 采 集 电路 的选 择 与 设 计 中 ， ／ 转换 器 ＡＤ 是 前 向通 道 中模 拟 系 统 与数 字 系 统连 接 的 核心 部 件 ，故 ＡＤ 转 换 器 的选 择 比较 重 要 ，其 参 数要 能 ／ 满 足 转 换 速 度 与 系 统 分 辨 率 的 要 求 。 在 实 际应 用 中 ，技 术 指 标要求液位的测量范围为 ０ ｍｍ～ １０ ｍｍ， 差 为￣ ｍｍ。 ２０ 误 ３ 经 过 多 次 试 验 验 证 ， 当液 位 每 变 化 １ ｍｍ 时 ，经 前 置 放 大 器输 ０
基于传感器的压力液位检测系统设计
基于传感器的压力液位检测系统设计简介本文档旨在介绍一种基于传感器的压力液位检测系统的设计。
设计目标该系统的设计目标包括但不限于以下几点：- 实时监测液体的压力和液位；- 提供可靠的数据，以便用户能够准确了解液体的状态；- 高度精度和稳定性；- 易于安装和使用。
系统组成该压力液位检测系统主要由以下几个组件组成：1. 压力传感器：用于测量液体的压力，并将其转化为电信号；2. 液位传感器：用于测量液体的液位，并将其转化为电信号；3. 控制器：接收传感器转化的电信号，并进行处理和分析，以得出液体的压力和液位数据；4. 显示屏：用于显示液体的压力和液位数据，使用户能够直观地了解液体的状态；5. 电源供应：提供系统所需的电力。
工作原理该系统的工作原理如下：1. 压力传感器通过测量液体对其施加的压力，将其转化为相应的电信号；2. 液位传感器通过测量液体的液位高度，将其转化为相应的电信号；3. 控制器接收传感器传来的电信号，并根据预设的算法对其进行处理和分析，从而得出液体的压力和液位数据；4. 显示屏将处理后的数据展示给用户，使其能够直观地了解液体的状态。
实施步骤下面是设计该系统的一般实施步骤：1. 进行需求分析，明确系统的设计目标；2. 选择合适的压力传感器和液位传感器，确保其满足系统要求；3. 设计并实现传感器与控制器之间的连接和数据传输；4. 开发控制器的算法和逻辑，确保准确地计算出液体的压力和液位数据；5. 连接显示屏和控制器，并确保其正常工作；6. 进行系统测试和调试，确保其稳定性和精确性；7. 完成系统的安装和部署，并提供使用说明。
总结基于传感器的压力液位检测系统设计是一个复杂而具有挑战性的任务，但通过合理的规划和实施，我们可以实现高精度和可靠的液体状态监测。
该系统的设计目标、组成和工作原理在本文档中得到了详细阐述，并提供了一般的实施步骤。
希望本文档能为设计和开发基于传感器的压力液位检测系统提供一定的指导和帮助。
水位传感器电路设计及液位参数测量算法
水位传感器电路设计及液位参数测量算法概述：水位传感器是一种用于测量液体水位的重要设备，广泛应用于水处理领域、水库、河流和海洋监测等场合。
本文将重点介绍水位传感器电路设计及液位参数测量算法的相关内容。
一、水位传感器电路设计：1. 概述：水位传感器电路设计主要包括传感器模块、信号放大模块和数据处理模块。
传感器模块通过测量液位高度将液位信息转换为电信号，信号放大模块将传感器输出的微弱信号放大至可以进行后续处理的范围，数据处理模块对放大后的信号进行处理并输出最终的液位参数。
2. 传感器模块设计：传感器模块主要有浮球式传感器、电容式传感器和压阻式传感器等。
在设计中需要根据实际需求选择适合的传感器类型，并考虑其灵敏度、精度、稳定性等指标。
同时，还需要合理安装传感器以确保传感器与液体的良好接触，以提高测量精度。
3. 信号放大模块设计：传感器输出的信号较为微弱，需要通过信号放大模块将其放大至可以进行后续处理的范围。
常用的信号放大电路包括差分放大电路、运放放大电路等。
在设计中需要考虑放大倍数、频率响应等因素，并对信号进行滤波处理以减少噪声干扰。
4. 数据处理模块设计：数据处理模块主要利用微处理器、单片机或FPGA等进行液位参数的计算和处理。
根据传感器输出的信号特点，可以通过编程实现液位的实时监测、报警和数据存储等功能。
在设计中还需要考虑数据传输接口与上位机的连接，实现数据的无线传输或有线传输。
二、液位参数测量算法：1. 概述：液位参数测量算法主要是根据传感器测量的液位信号，将其转换为实际的液位参数，如液位高度、液位百分比等。
常用的测量算法包括比例法、差值法和曲线拟合法等。
2. 比例法：比例法是根据测量的电信号和已知的电信号与液位之间的关系建立一个线性方程，通过求解该方程可以得到液位参数。
这种方法适用于线性传感器和较为简单的液位测量场合。
3. 差值法：差值法是通过将液位的起始标定点与结束标定点之间的电信号差值与液位的实际差值进行比较，通过插值运算或查表法得到液位参数。
基于超声波原理的液位传感器系统设计与实现
基于超声波原理的液位传感器系统设计与实现随着时代的发展，科技逐渐进步。
传感器技术是现代工程技术的基础之一，应用广泛。
基于超声波原理的液位传感器系统，是工业生产中较为重要的一类传感器。
液位的测量对于各行各业的生产都有着重要的意义，可以大大提高生产效率和安全性。
因此，设计一个基于超声波原理的液位传感器系统，对于工业生产来说，必不可少。
本文旨在介绍基于超声波原理的液位传感器系统设计与实现的相关内容。
一、液位传感器的基础知识1、传感器分类传感器可分为电量、力量、热量、流量、压力、速度等多种类型。
其中，液位传感器属于流量传感器、压力传感器等的一种。
2、液位传感器的原理液位传感器的原理是通过其内部的传感器，测量液体到传感器顶部的距离来确定液位高度的。
超声波液位传感器是一种常用的液位传感器，其对液体的测量发射高频超声波，并依据反射回来的声波波形，计算物体到传感器的距离。
通过这种方式，可以精确测量液位的高度。
二、基于超声波原理的液位传感器系统设计1、设计目标基于超声波原理的液位传感器系统设计，其目标是测量液位的高度，呈示液位的高度值，并在液位过高或过低时发出预警信号。
2、设计方案设计方案包括硬件设计和软件设计两部分。
硬件设计：硬件设计包括传感器、处理器和通信接口。
传感器是整个硬件系统的核心，其负责检测液位高度。
处理器是将传感器检测到的信息进行处理，并传输给通信接口。
通信接口负责将液位高度信息转换为数字信号，并向系统外部发送数据。
软件设计：软件设计负责将硬件系统采集到的数据进行处理与呈现。
液位传感器系统设计，其主要包含以下三个模块：数据采集模块、数据计算模块以及控制输出模块。
其中，数据采集模块通过采集传感器的数据，数据计算模块负责将硬件采集到的数据进行计算，得出液位高度，并将信息呈现给控制输出模块。
控制输出模块如果检测到液位高度过高或过低，会发出警报信号。
三、系统实现系统实现需要经历以下几个步骤：1、对硬件进行连接和搭建，包括传感器、处理器和通信接口的连接设置和调试。
基于光纤光栅传感的高温液体测量系统设计
基于光纤光栅传感的高温液体测量系统设计随着工业化的发展，高温液体的测量成为一项重要的技术，它在各个领域中都有着广泛的应用。
传统的高温液体测量方法如热电偶和红外线测温技术等的应用受到了诸多限制，而基于光纤光栅传感器的高温液体测量系统成为了新的解决方案。
光纤光栅传感器具有优异的温度测量性能，其不受干扰和衰减，可以抵抗电磁辐射和化学腐蚀，在高温液体测量中有很大的优势。
本文将介绍一种全新的基于光纤光栅传感器的高温液体测量系统设计。
1. 光纤光栅传感器原理及应用光纤光栅传感器是一种利用光栅结构对光信号进行调制和传输的传感器。
它采用光纤作为信号传输介质，基于光学原理将信号进行转换和处理，并将处理后的信号传输回后端分析系统中进行数据处理，实现温度或其他物理量的测量。
光纤光栅传感器是一种高精度、高性能的传感器。
它可以对温度、压力、形变、振动等多种物理量进行测量，并且应用范围非常广泛。
在高温液体测量中，光纤光栅传感器的应用已经得到了广泛的关注。
2. 高温液体测量系统设计本文设计的高温液体测量系统采用了基于光纤光栅传感器的方案。
该方案具有精度高、可靠性好、抗干扰能力强等优点。
系统的主要组成部分包括光纤光栅传感器、光源、光谱仪、信号处理模块和后端数据分析系统。
其中，光纤光栅传感器是测量温度的关键组成部分，光源和光谱仪负责对光信号进行调制和分析，信号处理模块对采集到的信号进行处理和转换，最终数据传输到数据分析系统中进行分析和处理。
3. 实验设计和结果分析为了验证该系统的性能和可靠性，我们进行了一系列的实验测试。
在实验中，我们采用了一种高温液体进行测试，并将测试结果与传统的测量方法进行对比。
实验结果显示，基于光纤光栅传感器的高温液体测量系统具有很高的精度和可靠性，能够快速准确地测量高温液体的温度，并且不受外界干扰的影响。
与传统的热电偶和红外线测温技术相比，该系统的优势非常明显。
4. 总结本文介绍了一种基于光纤光栅传感器的高温液体测量系统设计。
基于光纤传感技术的水质监测系统设计与实现
基于光纤传感技术的水质监测系统设计与实现水质是人类生活必需的资源之一，对于各个领域的水质监测具有重要意义。
传统的水质监测方法往往需要大量人力和物力投入，而且往往存在监测结果不准确等问题。
基于光纤传感技术的水质监测系统因其高精度、实时性强、成本低等特点，逐渐引起了人们的关注。
一、系统设计与构成基于光纤传感技术的水质监测系统主要由光纤传感器、数据采集模块、数据处理模块和数据显示模块四个部分组成。
光纤传感器是系统中最核心的部分，通常使用的是光纤光栅传感器。
光栅传感器利用光纤中的周期性的折射率变化来实现对水质参数的测量，如温度、浓度、浊度等。
其原理是通过在光纤中引入周期性的折射率变化，当被测介质发生改变时，介质的折射率变化导致光纤中的反射光强发生变化，通过监测这种光强变化可以获取到介质的相关参数。
数据采集模块用于采集光纤传感器中所得到的变化数据，并将这些数据传输给数据处理模块。
数据采集模块可以选择传统的模数转换芯片进行采集，也可以选择利用Arduino等单片机进行实现。
数据处理模块主要用于对采集到的数据进行处理和分析。
根据预设的算法和模型，将原始数据转化为可读的水质参数值，并进行相关数据修正和滤波处理等。
数据处理模块通常采用计算机中的嵌入式系统进行实现，如使用MATLAB等软件进行算法的编程和调试。
数据显示模块负责将经过处理的数据以可视化的形式展示出来。
这一部分通常使用计算机软件或者手机等移动设备进行实现，可以将水质数据以图表、曲线等形式展示，同时还可以将数据存储，方便后续的查询和分析。
二、系统的优势与应用基于光纤传感技术的水质监测系统具有以下几个优势：1. 高精度：光纤传感器具有高灵敏度和高分辨率的特点，可以实现对水质参数的精确测量。
而且光纤传感器具有较高的稳定性和准确性，可以长期进行监测而不需频繁校准。
2. 实时性强：光纤传感器的设计使得传感器所得到的数据可以实时地传输给数据处理模块进行处理和分析。
基于光纤传感网络的漏地水位监测与预警系统设计
基于光纤传感网络的漏地水位监测与预警系统设计随着城市化进程的加速推进和人们对于环境保护的关注度不断增加，对于水资源的有效监测和管理变得尤为重要。
在水污染和水灾害等问题中，漏地水位的监测与预警是非常关键的一环。
为了提高漏地水位的监测准确性和响应时间，基于光纤传感网络的漏地水位监测与预警系统应运而生。
光纤传感网络是一种基于光纤传输原理的传感网络技术，利用光纤作为传感信号的传输介质，在网络中的各个节点上布置传感器进行数据采集和传输。
光纤传感网络具有高灵敏度、高可靠性、抗电磁干扰等优点，在漏地水位监测领域具有广泛的应用前景。
设计一个基于光纤传感网络的漏地水位监测与预警系统，首先需要确定监测点的布置。
根据实际需求，选择合适的监测点布置在可能发生漏地水位的区域，如城市排水系统、工业生产区域和地下设施等。
每个监测点都需要安装光纤传感器，用于实时采集和传输水位变化的数据。
光纤传感器在漏地水位监测中的作用至关重要。
光纤传感器可以根据水位的变化引起光纤衍射、附加损耗和反射等变化，并将这些变化转换为电信号进行处理。
常见的光纤传感器有差动光纤传感器和布拉格光纤传感器。
这些传感器能够实时监测水位的变化，并将数据传输到中央控制中心进行处理和分析。
中央控制中心是整个系统的核心部分，负责接收、处理和分析从监测点传输过来的数据。
中央控制中心应具备强大的数据处理和分析能力，可以根据接收到的数据判断水位变化的趋势，并通过与预设的阈值进行比较，确定是否触发预警系统。
同时，中央控制中心还要负责监测传感器的状态，及时发现故障并进行维修或更换。
当中央控制中心判断水位已经达到或超过预设的阈值时，预警系统将自动触发。
预警系统可以采用多种方式进行预警，如声音报警、短信通知、网络推送等。
根据具体需求，可以将预警信息发送给相关的监测人员、应急部门或系统管理员，以便及时采取相应的措施进行处理和应对。
基于光纤传感网络的漏地水位监测与预警系统设计还需要考虑安全性和可靠性。
光学液位检测系统设计与研究
光学液位检测系统设计与研究随着科技的发展，越来越多的工业应用需要准确地检测液位。
传统的液位检测方法主要包括机械式液位计、电容式液位计、超声波液位计和雷达液位计等方式，这些方法无法满足复杂工业场景下的液位检测需求。
而光学液位检测系统则具有无接触性、高精度、稳定可靠等优点，因此越来越受到工业界的青睐。
一、光学液位检测系统原理光学液位检测系统使用的原理是测量介质表面反射光线的光强，将光强与液位高度一一对应起来即可确定液位高度。
该系统通常采用传感器和光源分开的设计，光源照射后光线通过透镜成为平行光束，射向液体表面，反射后由接收器接收，经过光子检测后转化为电信号并传给控制系统。
二、光学液位检测系统设计要点1. 光源选择采用合适的光源可以提高检测系统的稳定性与准确性。
在选择光源时需要考虑波长、带宽、亮度等因素。
通常采用LED光源，优点是工作温度低、能量消耗少、寿命长。
2. 传感器选择传感器对液位检测系统的稳定性和长期使用有很大影响。
一般常用的传感器有光电二极管型传感器和光电三极管型传感器。
前者具有高亮度和快速响应的优点，后者则可以在弱光环境下保持较高的灵敏度。
在选择传感器时也需要考虑检测范围、灵敏度、精度等参数。
3. 透镜设计透镜是光学液位检测系统中不可或缺的元件，它能够使光线成为平行光束，保证检测的精度。
透镜的设计与制造需要考虑到折射率、厚度、曲率半径等因素。
4. 声光报警装置为了提升液位的监测效果，通常需要加装声光报警装置，系统可以在液位偏离预设值时及时发出报警信号。
这样可以有效地预防液位不足或者泄露等情况的发生。
三、光学液位检测系统的优势1. 非接触式检测，可以避免对液体造成污染，减少人工干预的难度。
2. 精度高，可以实现毫米级别的测量，适用于高精度要求的场景。
3. 长期稳定性好，可以进行长时间监测预警，对于液体储存量进行有效的维护和控制。
4. 操作简便，不需要专业人员操作，具有低成本、低维护等显著优点。
基于光纤传感技术的水位监测系统设计
基于光纤传感技术的水位监测系统设计近年来，随着物联网技术的飞速发展，各种智能化应用也逐渐普及到了生活的各个方面。
而基于光纤传感技术的水位监测系统，就是其中的一个重要的应用之一。
通过该系统，我们可以远程实时监测水位情况，及时做出相应的调整，减少因为水位问题而带来的损失。
一、光纤传感技术和水位监测技术的结合对于光纤传感技术，很多人可能并不太熟悉。
简单来说，它就是一种基于光学原理的传感技术。
通过将光纤做成不同形状和结构的传感器，来检测并测量光纤中的光信号变化情况，从而获得物理量的变化值。
而水位监测技术，则是一种长期以来被广泛使用的技术，其原理主要是通过传感器来实时感知水位的变化情况，然后将数据传输到监控终端，实现对水位的远程监测。
将光纤传感技术和水位监测技术结合起来，可以让我们更加快速、准确地得到水位信息。
光纤传感技术的优势在于它非常灵敏、测量的范围广、可以远距离传输信号等。
而水位监测技术则能够提供较为准确的水位信息，并能在一些特殊的环境中使用（如：容易受到干扰的区域）。
二、基于光纤传感技术的水位监测系统设计1.系统方案基于光纤传感技术的水位监测系统主要包括三个部分：光纤传感单元、数据采集单元、报警与控制单元。
其中，光纤传感单元是整个系统的核心部分。
在光纤传感单元中，光纤被处理成了一个面积很小的窗口，通过光纤传感单元将水的状态转化为光的状态，并通过测量光的强度、频率等参数来检测光纤中的物理量变化；数据采集单元则将光信号转换为电信号，并将这些信号传输到数据采集单元中，在数据采集单元中通过数字处理算法，将数据处理成人们可以理解的形式，并将处理后的数据传输到报警与控制单元；而报警与控制单元则是整个系统的控制中心。
当水位达到预定值时，它将通过声光报警、短消息、电话等方式将警报信号发送给指定的人员，并及时地采取控制措施，以达到最好的安全与保护效果。
2.系统原理基于光纤传感技术的水位监测系统的原理非常简单：通过将光信号传输到被监测水体中，通过光的反射折射成像等过程，完成对水位、水流等参数的采集和检测。
液位检测光纤传感器系统设计-南京信息工程大学学报
文章编号+$#8:68%8%!!%$%"%#6%5!:6%5液位检测光纤传感器系统设计王箭$"肖韶荣$摘要系统采用双膜盒作为水压的敏感元件&将光纤位移传感器用于检测膜盒随水压变化引起的形变&系统的信号处理电路包括光信号前置放大电路%带通滤波电路%真有效值转换电路&采用$#位超低功耗的混合信号处理器D IG:9%作为数据处理模块&实验结果表明+系统可以测量%f$7$i%U U的水面液位变化&分辨率为%i8U U&增加膜盒的数量可以提高系统的分辨率&关键词双膜盒,光纤传感器,液位监测中图分类号F N!59,F N!;文献标志码E收稿日期!%$%6%:6!9作者简介""王箭&男&硕士生&研究方向为光电信号与信息处理&+^d'^$%%$.10+?&4(U肖韶荣!通讯作者"&男&博士&教授&博士生导师&主要从事光电信号与信息处理的研究&1)&,0?(.+/012&3*/&4+$南京信息工程大学电子与信息工程学院&南京&!$%%::=>引言P+2)(*/420(+""目前&在气象站中常用卫星测高技术和水尺测量方法检测海平面的变化&卫星测高是以卫星为载体&借助测高仪来测量卫星到瞬时海平面的垂直距离的技术和方法&但该技术成本较高&且主要用于测量海啸%厄尔尼诺现象等大幅度的洋面变化&对于海洋表面高度的缓慢变化却很难做到精确测量)$*&在我国&主要是验潮站通过水尺测量的方法得到海面变化数据&但水尺的零点需要由验潮站水准点通过水准测量来测定)!*&由于地域的差异&不同验潮站观测得到的海面变化实际上是相对于不同的参考基准的&得到的资料往往是年平均值且精确度不高&缺乏实时性&有鉴于此&本文提出了利用光纤位移传感器检测膜盒形变的方法&用以改善和优化液位传感器的性能&这种方法的优点主要是无地域性差异%灵敏度高%实时性好&且无电气连接产生的影响&装配方便%制作过程简单&?>光纤液位传感器的结构和原理I2)/42/)3?+*=)0+40=@3(T@0W/0*@3X3@U3?1/)3U3+2-?13*(+(=204?@ T0-3)13+1()?E?>检测系统构成光纤液位传感器的结构如图$所示&传感器的主要组成部分有双膜盒)9*%光纤位移探头和防水支撑结构&双膜盒是水压变化的敏感组图$"双膜盒压力传感器的结构`0L&$"I2)/42/)3(T(=204?@T0-3)13+1()'02J2'0+*0?=J)?L U-(,31T()@0W/0*=)311/)3""""件&膜盒中央为光滑平面&近似反射平面&为提高反射光强度&可以在膜盒中央粘贴一个小反射镜&水压变化时&双膜盒的:个膜片均发生形变&在一定的水压范围内&膜盒中央的位移形变量与水压的变化量成正比&通过光纤位移探头测量膜盒中央的位移形变量实现对水压室水压的测量&从而得知水面高度变化量&?E A>光纤位移探头输出特性分析在系统中&需要确定水压传感装置的工作点):*&即确定光纤探头端面和膜盒反射面的间隔:&首先需要测得光纤位移探头的输出特性曲线!图!"&图!"电压与位移之间的关系`0L&!"C3=3+*3+43(T X(@2?L3(+*01=@?43U3+2图!表明在波峰前端有一段线性度较好的区间&线性区的中点对应探头端面离反射面约$i!5U U处&选择该点作为系统的工作点&确定初始状态&在实验装置中&光纤采用多光束光纤&光纤分布呈半圆状&投射光纤输出端和接受光纤接收端纤芯直径为$U U&膜盒内部为低真空状态&测量时调整探头位置&将探头位置设置在输出特性曲线中较为灵敏的位置上&当水面升高引起压力增加时&膜盒压缩&间隔:增大,若压力减小时&膜盒膨胀&间隔:减小P光纤液位传感器的系统框如图9所示&主要包括光纤位移探头%双膜盒检测器%光电探测器%前置放大器%带通滤波器%真有效值转换和后置放大器等&该系统中&光源采用波长为#5%+U%光功率为5U l的半导体激光器&由单片机产生$[m R的脉冲经过激光调制器后驱动光源&将输出光调制约为$ [m R的脉冲序列&实际测试为;;7m R&该脉冲光经过光纤和双膜盒检测器后&由光敏二极管检测&输出的光电流送入前置放大器转换为电压信号&再经各自图9"系统框图`0L&9"\@(4[*0?L)?U(T2J31V123U带通滤波和真有效值转换&得到的直流电压信号经后置放大后&由单片机对获得的信号进行处理&并输出显示结果&A>电路系统设计C310L+(T40)4/021V123UAE?>稳光强激光调制系统由于系统采用单接收光纤&光源的稳定成为整个系统稳定工作的重要环节&为此&系统设计了较为精密的稳光强电路!图:"&光源系统采用负反馈方式对>C的光功率进行控制&图:"稳光强系统`0L&:"IV123U*0?L)?U(T123?*V@0L J2由脉冲发生模块产生较为稳定的脉冲信号&通过比较放大模块和激光管驱动电路驱动>C&背向光检测器!G C"接收>C的光功率并将其转化为电信号&此信号通过调理电路处理后送到比较放大模块&与脉冲信号进行比较放大&并再次送入激光管驱动电路&完成对>C光功率的稳定控制&使>C的光功率在一个很小的范围内波动&脉冲发生模块采用D IG:9%产生较为稳定的脉冲&频率为$[m R&单片机的准确定时主要取决于晶振的稳定性&由于石英晶体的损耗非常小&即7值非常高&做振荡器使用时&可以产生非常稳定的振荡&在温度从d$%f#%t变化时的稳定度为u$c$%d#5!5学报+自然科学版&!%$%&!!#"+5!:65!7](/)+?@(T N?+^0+L Y+0X3)102V(T P+T()U?20(+I403+43?+*F34J+(@(L V+N?2/)?@I403+43H*020(+&!%$%&!!#"+5!:65!7或u!c$%d#&因此从低功耗%高稳定度和低成本考虑&采用单片机产生脉冲&通过对单片机编程&仿真时产生$[m R&5%k占空比的方波&在实际电路测试中&频率为;;7m R&激光器的驱动电路采用射极偏置电路)5*&它是交流放大电路中最常见的一种基本电路&电路设计如图5所示&图5">C驱动电路`0L&5">C*)0X0+L40)4/02在该电路中&由于M;的反馈控制&使#4基本稳定&有较为稳定的7点&考虑到>C的实际工作状态&电路参数设定为28Q:8'`&M#Q$5[(&M8Q$7[(&M7Q5#(&M;Q;$(P实际电路7点参数为# 4Q:%i$U E&#-Q%i!5U E&[43Q9i;%M P对#4的选取应注意如下几点+$"为了对>C进行有效地光功率控制&当在脉冲信号下工作时&>C的脉冲电流必须完全处于>C 的阈值电流之上,!"电路的最大电流不应该超过>C所能承受的最大电流值&此电路中&>C的最低脉冲电流为!;i$U E&大于其阈值电流!#2Jb!:i9U E"&电路的最大电流为#8i5U E&在>C的最大承受限度之内&对于5U l系列的半导体激光器&只要适当地选取驱动电路中电阻的参数&就能做到普遍的实用性&有利于该系统的普遍性应用&根据上述系统&测得光源的光功率&剔除数据中异常点之后得到图#&AE A>信号调理电路信号调理电路包括光电流的#U[及前置放大电路!图8"%带通滤波电路%真值转换电路和后置放大电路&系统选用G P N光电二极管作为探测器)#*&其工作波长为:%%f$$%%+U&峰值波长75%+U&采用低功耗图#"稳光强数据`0L&#"F J312?-0@02V(T>C图8"前置放大电路`0L&8"G)36?U=@0T03)40)4/02低噪声集成运放(=%8&其输入失调电压仅为85'M&温漂系数为%i!'M Q t&电路中为防止产生自激振荡&在反馈电阻上并联一个电容&系统取:8=`&从出射光纤接受的信号中含有背景光噪声&经过前置放大后&需要从其中得到可用信号&所以在前置放大后需要带通滤波电路将其中有用信号提取出来&考虑到前置放大器工作的稳定性&放大器的电流6电压转换系数不宜太大&在光信号较弱的情况下&前置输出的信号较小&因此&调理电路中的带通滤波器采用带增益的有源滤波器)8*&如图7所示&实际调试结果带宽为!$;m R&中心频率为$%$9 m R&光电探测器输出的为准周期信号&其各次谐波谱分量位于通带之外&观测到的正弦波信号即为光脉冲的基波分量对应的信号&带通滤波器的输出为正弦交流信号&为方便单片机E Q C采样&将交流信号按比例转换为直流电压信号&本系统采用E C89#单片精密真有效值转换芯片)7*&将带通滤波输出的交流信号按有效值运算转换为直流信号&实际电路中电容采用钽电解电容&电阻采用金属膜电阻&#!5王箭&等&液位检测光纤传感器系统设计& l E N_]0?+&32?@&C310L+(T@0W/0*@3X3@*323420+L-?13*(+(=204?@T0-3)13+1()&图7"二阶有源压控带通滤波电路`0L&7"I34(+*()*3)?420X3\G`40)4/02系统数据处理部分采用美国F P公司生产的微处理器D IG:9%`$:;);*&它是一种$#位超低功耗的混合信号处理器!D0,3*I0L+?@G)(4311()"&由于它具有精简的指令集&使得程序开发和移植都很简单%快捷&该单片机内部具有$!位E Q C转换器&已满足系统的精度要求&无需再另外设计E Q C转换电路&并且它可以直接驱动液晶显示器&进一步节省开发成本&使用十分方便&B>系统测量结果与讨论IV123UU3?1/)0+L)31/@2?+**0114/110(+""系统的稳定性主要取决于电源的稳定和光源的稳定性&因此在实际实验中&电源采用稳定性较好的开关电源作为整个系统的电源&光源采用稳光强电路设计&按图;所示组装系统&其中水箱的高度固定在高出光纤端面水平位置约$U处&以模拟系统在水下的工作状态&水箱中的水面高度为%f$7$i%U U&其系统测量的电压变化有较好的线性度!图$%"&经过多次测量后&系统的分辨率可以达到%i8U U&图;"系统实验框`0L&;"\@(4[*0?L)?U(T3,=3)0U3+21V123U图$%"水下压力与电压之间的线性关系`0L&$%"C3=3+*3+43(T X(@2?L3(+/+*3)'?23)=)311/)3由于系统采用单接收光纤&光源的稳定性会使系统的精度和灵敏度受到影响&如果采用双接收光纤同时接收信号光&由于光源的不稳定所导致的系统误差将会大大降低&下一步将进行此方面的研究&此外&通过增加膜盒的数量可以增加因液面变化所引起的膜盒与光纤端面的距离变化量&可以进一步提高系统的分辨率&C>结论B(+4@/10(+""基于光纤位移传感器的液面高度变化测量系统具有结构简单%抗环境干扰能力强%灵敏度高等优点&采用D IG:9%`$e e系列单片机进行采样和数据处理使得测量系统结构紧凑&便于智能化&可以通过增加膜盒的数量&实现更高灵敏度的测量&还可根据实际应用的要求&进一步优化结构参数&参考文献O3T3)3+431)$*"张建锋&何家富&谭哲&海洋卫星及其应用)]*&数字通信世界&!%%;!$!"+:765$o m E N_]0?+T3+L&m H]0?T/&F E No J3&A43?+1?23@@023?+*?==@04?620(+)]*&C0L02?@B(U U/+04?20(+l()@*&!%%;!$!"+:765$)!*"黄立人&杨国华&胡惠民&中国沿海海面变化的均衡基准)]*&地震地质&$;;$&$9!$"+$6$:m Y E N_>0)3+&n E N__/(J/?&m Ym/0U0+&\3+4JU?)[(T4(?12?@13?@3X3@2)?+1T()U?20(+(T B J0+?)]*&I301U(@(L V?+*_3(@(L V&$;;$&$9!$"+$6$:)9*"肖韶荣&贲富来&朱平&等&双通道光纤气压传感器系统设计)]*&量子电子学报&!%%7&!5!5"+#9:6#97e P E AIJ?()(+L&\H N`/@?0&o m YG0+L&32?@&C310L+(T2'(6=?2JT0-3)?2U(1=J3)04=)311/)313+1())]*&B J0+313](/)+?@(T p/?+2/UH@342)(+041&!%%7&!5!5"+#9:6#978!5学报+自然科学版&!%$%&!!#"+5!:65!7](/)+?@(T N?+^0+L Y+0X3)102V(T P+T()U?20(+I403+43?+*F34J+(@(L V+N?2/)?@I403+43H*020(+&!%$%&!!#"+5!:65!7):*"肖韶荣&朱平&贲富来&光纤气压传感器特性分析)]*&光学精密工程&!%%7&$#!#"+$%:!6$%:8e P E AIJ?()(+L &o m YG 0+L &\H N`/@?0&E +?@V 101(+4J?)?423)012041(T (=204?@T 0-3)13+1()T ()?2U (1=J3)04=)311/)3)]*&A =2041?+*G )34010(+H +L 0+33)0+L &!%%7&$#!#"+$%:!6$%:8)5*"刘澄&半导体激光器稳功率脉冲电源设计)]*&半导体光电&!%%:&!5!9"+!956!98>P YB J3+L &C 310L +(T 12?-@3=/@131(/)43T ()13U 04(+*/42()@?13)1)]*&I3U 04(+*/42()A =2(3@342)(+041&!%%:&!5!9"+!956!98)#*"安毓英&曾晓东&光电探测原理)D *&西安+西安电子科技大学出版社&!%%:E N n /V 0+L &o H N _e 0?(*(+L &F J3()V(T =J(2(3@342)04*323420(+)D *&e 0s ?++e 0*0?+Y +0X 3)102V G )311&!%%:)8*"邱关源&现代电路理论)D *&北京+高等教育出版社&!%%$p P Y_/?+V /?+&D (*3)+40)4/022J3()V )D *&\30^0+L +m 0L J3)H */64?20(+G )311&!%%$)7*"刘春生&真有效值E B Q C B 转换器E C 89#及其在O D I 仪表电路中的应用)]*&国外电子元器件&!%%$!;"+##6#7>P YB J/+1J3+L &G )0+40=@3?+*?==@04?20(+(T 2)/33T T 3420X 3X ?@/3E B Q C B4(+X 3)23)E C 89#)]*&P +23)+?20(+?@H @342)(+04H @3U 3+21&!%%$!;"+##6#7);*"魏小龙&D IG :9%系列单片机接口技术及系统设计实例)D *&北京+北京航空航天大学出版社&!%%!l H P e 0?(@(+L &P +23)T ?43?+*1V 123U *310L +0+12?+43(T D IG :9%)D *&\30^0+L +\30J?+L Y +0X 3)102V G )311&!%%!N /0+,%"('+S #+7'/./'7/1/61+%,I &0/7"%"G 1+6&'(+I /$0/%0"$l E N _]0?+$"e P E AIJ?()(+L$$I4J((@(T H @342)(+041?+*P +T ()U ?20(+H +L 0+33)0+L &N ?+^0+L Y +0X 3)102V (T P +T ()U ?20(+I403+43ZF 34J+(@(L V &N ?+^0+L "!$%%::J I 01$&61"\V 2?[0+L ?2'0+*0?=J)?L U-(,?12J313+10+L 4(U =(+3+2T ()/+*3)'?23)=)311/)3&?U 04)(U 32)04(=204?@T 0-3)*01=@?43U 3+213+1()'?13U =@(V 3*2(0+1=342*3T ()U ?20(+(T *0?=J)?L U-(,'02J '?23)=)311/)34J?+L 0+L &F J310L +?@=)(43110+L 40)4/02U ?0+@V 0+4@/*3110L +?@=)36?U =@0T 03)&\G `&O D I 4(+X 3)20+L 40)4/02&?+*$#\02D IG :9%'02J /@2)?@('6=('3)4(+1/U =20(+&F J33,=3)0U 3+2?@)31/@210+*04?232J?22J34J?+L 3(T '?23)@3X 3@T )(U 1(/201%U U 2($7$U U4?+-3*323423*'02J 2J3)31(@/20(+(T %i 8U U &F J3)31(@/20(+4?+-30U =)(X 3*-V 0+4)3?10+L 2J3?U (/+2(T 2J3*0?=J)?L U-(,31&K /2L "$70"2'0+*0?=J)?L U-(,,(=204?@T 0-3)13+1(),@0W/0*@3X 3@U 3?1/)3U 3+27!5王箭&等&液位检测光纤传感器系统设计&l E N _]0?+&32?@&C 310L +(T @0W/0*@3X 3@*323420+L -?13*(+(=204?@T 0-3)13+1()&。
光纤传感器浓度智能检测系统的设计
光纤传感器浓度智能检测系统的设计摘要：本文主要介绍设计一种基于光纤传感器的实时智能液体浓度检测系统。
该系统以通用单片机作为此次研究系统的核心部分，同时以相关发光二极管(LED)作为光源来通过调制脉宽控制光脉冲，进一步有效传输光纤光信号，同时进行测量反射光的光纤传感器为相对应的敏感元件，处理雪崩光电二极管(APD)接收的采样信号，并根据测量结果实时智能监控液体浓度。
在此次基于光纤传感器浓度智能检测系统设计下其能够有效应用于生物制药以及食品加工和造纸化工等等多个行业当中，具有较为良好的发展应用前景。
关键词：光纤传感器；浓度；智能检测；系统设计；单片机1 工作原理光纤传感技术主要是相关光纤通信发展的产物，其在一定程度上改变了传统电类传感器的结构，即通过测量相关物理量来调制光纤内部传输的光强度，其改变诸如透射光的强度、频率以及相对应的相位或偏振的特性等等，然后检测调制的光信号，具有远程和耐化学腐蚀的优点。
根据相关光的折射以及反射斯内尔定律等等，当光波投射到两种介质的结合面当中时，反射率与两种相邻介质(芯层和填充层)之间的的折射率有关。
当包层作为相关待测量液体时，测量液体的浓度改变，那么相对应的折射率也会不可避免地发生改变，并且朝向纤芯反射的光也改变。
待测液体浓度的变化可以通过测量接收端强光的大小来获得。
根据这一原理，光纤可以转换成反射式光纤探头。
由发光二极管发出的恒定光由发射光纤发送到另一端的光纤探头的液体表面，一些光通过，来自其喙的光被反射。
当没有液体可测量时，透射的光量和反射的光量必须相等；当灌注待测液体时，光纤探头与待测液体接触，探头的光透射增加，反射量减少。
因此，反射的光量允许知道待测液体的浓度。
反射的光量取决于光纤探头的折射率和被测液体的折射率。
接收光纤的下端接收来自光纤探头的强光，调制待测液体后，光电探测器通过光纤接收进行光电转换，以获得待测液体浓度变化的特征信息。
2 光纤传感器浓度智能检测系统组成设计2.1 光纤传感器浓度智能检测系统原理示意图本次设计相关光纤传感器浓度智能检测系统的原理如下图2当中所示。
光纤传感器在液位检测中的应用
理论数据分析（3）
反射系数R的平均值可用公式(6)表示。
理论数据分析（4）
本文介绍光纤传感器在液位检测中的 工作原理，设计了带有棱镜的传感器探头。 且能实现对液位的理论测量。
由光源，输入光纤， 传感器探头，输出光 纤及光电探测器组成。 传感器探头是测量 装置的核心，它由光 学棱镜和安装定位壳 体组成，定位壳体与 输入、输出光纤相连 接。 取探头部分材质的 折射率与纤芯的折射 率基本相同，则光从 纤芯传到探头界面 基本保持直线传播。
光学棱镜相对空气和液体而言为光密媒质，当光线入射到棱镜和空气 或液体介面时，能产生全反射现象，但由于空气和液体的折射率不同，全 反射临界角不同，因而，入射光线束中产生全反射的光线部分比例也不同。 入射光线束中产生全反射的光线部分比例也不同。 例如：空气，传感器探 头和空气的界面处，大部分光满足全反射条件，被反射回输出光纤的芯层 内，检测到的光信号较强。但如果传感器探头处于折射率较高的介质时， 如液体，大部分光线不满足全反射条件而泄漏，被反射回输出光纤的芯层 内的光信号较弱，检测到的光信号较弱，因此，液位信息就可以通过检测 反射回的光强得到。
由于光纤传感器精度非常高，将该传感探 头与步进电机驱动系统相结合，可连续测量液 位的高度。单片机通过A／D转换器采集探测器 的光电转换信号，根据该信号的幅度，判断传 感探头是否接触到液面，控制步进电机的运动 方向，从而带动传感探头跟踪液体面的变化， 同时给出与步进电机步数相对应的液面高度， 实现液位的连续实时测量。
电极棒式液位检测器
电容式液位检测器
ቤተ መጻሕፍቲ ባይዱ
超声波式液位检测器
光纤液位传感器的优点（由于光纤材料的特殊 性）： 无源特性，不受电磁干扰； 耐高温，耐高压，抗腐蚀，可在有毒核辐射等 恶劣环境下进行； 光纤传输的频带宽，动态范围大； 光纤传感器的外形没有限制，可制成任意形状 来匹配各种安装材料； 体积小，重量轻，节约材料和能源； 特别适用于易燃易爆的场合。
光纤传感器监测系统设计和优化
光纤传感器监测系统设计和优化光纤传感器监测系统是一种利用光纤传感技术实现对环境变化的实时监测的系统。
通过对光纤的拉伸、压力、温度等信号的测量，可以得到环境参数的变化情况，从而实现对环境的监测与控制。
本文将对光纤传感器监测系统设计与优化进行详细阐述。
一、系统设计1.系统结构光纤传感器监测系统由传感器单元、信号处理单元、数据存储单元和数据展示单元组成。
传感器单元负责采集环境参数的变化，并将信号传输到信号处理单元。
信号处理单元对传感器采集到的信号进行处理和分析，并将结果存储到数据存储单元。
数据展示单元将存储的数据进行可视化展示，方便用户进行实时监测和分析。
2.传感器设计传感器是光纤传感器监测系统的核心组成部分，其设计质量直接影响系统的性能。
在设计传感器时，需要考虑以下几个方面：（1）传感器类型：根据需要监测的环境参数，选择合适的传感器类型。
常见的光纤传感器包括拉伸传感器、压力传感器和温度传感器等。
（2）传感器布置：将传感器布置在需要监测的区域内，使其能够全面感知环境参数的变化。
需要注意的是，传感器的布置需要合理，以保证传感器之间不会相互干扰。
3.信号处理与数据存储信号处理是对传感器采集到的信号进行处理和分析的过程，其目的是提取有效的信息。
常见的信号处理方法有滤波、放大、AD转换等。
数据存储用于保存处理后的数据，以备后续分析和展示。
4.数据展示与用户界面数据展示是光纤传感器监测系统的重要组成部分，通过将数据可视化展示，可以使用户更直观地了解环境参数的变化情况。
同时，用户界面的友好性也是设计的重要考虑因素，以方便用户进行操作和分析。
二、系统优化针对光纤传感器监测系统的设计，可以从以下几个方面进行优化：1.传感器性能优化提高传感器的灵敏度和精度，增加传感器的工作范围。
采用新型材料和结构设计，优化传感器的传输特性和信号损耗，提高信号采集的质量和可靠性。
2.信号处理算法优化针对不同环境参数的变化特点，优化信号处理算法，提高信号处理的准确性和效率。
基于光纤光栅传感的核废水液位溢出监测系统
基于光纤光栅传感的核废水液位溢出监测系统
光纤光栅技术是一种基于光纤的传感技术，它利用光的传输和反射来实现对物体或环境参数的监测。
在核废水液位溢出监测系统中，光纤光栅传感技术可以有效地实现对液位的监测，确保核废水的液位不会溢出，从而保障核废水处理系统的安全稳定运行。
本文将介绍基于光纤光栅传感技术的核废水液位溢出监测系统的设计原理、系统结构和工作流程。
一、设计原理
二、系统结构
核废水液位溢出监测系统基于光纤光栅传感技术设计，主要包括光源模块、光纤光栅传感模块、信号处理模块和报警控制模块。
光源模块通过发送一定频率和波长的光信号至光纤光栅传感模块，光纤光栅传感模块利用光栅结构来感测核废水液位的变化，将感测到的信号传送至信号处理模块进行分析和处理，一旦检测到核废水液位超过安全范围，报警控制模块将发出警报并采取相应的措施，保障核废水处理系统的安全运行。
三、工作流程
核废水液位溢出监测系统的工作流程主要包括以下几个步骤：
经过以上步骤，核废水液位溢出监测系统可以有效地实现对核废水液位的实时监测，一旦核废水液位超过安全范围，系统将及时发出警报并采取相应的措施，确保核废水处理系统的安全运行。
四、总结。
