采用油气弹簧的悬架
全地面起重机悬架系统作用
全地面起重机的独有技术底盘设计技术中的关键是油气悬架系统和多桥转向系统设计，这两项技术是全地面起重机的独有技术。
下面对油气悬架系统进行探讨。
[1]油气悬架系统多桥底盘的必要条件，除了能起到多轴平衡的作用外，还能起到增加整机侧倾刚度、克服制动前倾、调节车架高度和锁死悬架等功能。
油气悬架系统由油气弹簧和配流系统组成。
油气弹簧是用气体作为弹性元件，在气体与活塞之间引入油液作为中间介质；而配流系统则利用油液的流动，平衡轴荷、阻尼振动、调节车身高度等。
油气悬架系统有以下优点。
增强承压能力油气弹簧以钢筒蓄能器作为弹性元件，能够承受很高的压力，通常可达20MPa，因而体积小、质量轻，用于重载轴荷时质量比钢板弹簧轻50%以上。
提高行驶的平顺性油气弹簧可以获得很好的弹性特性曲线和较低的固有频率，因而汽车的行驶平顺性和舒适性大大优于钢板弹簧悬架，并减小了整车对地面的冲击力。
油气悬架的变刚度弹性特性曲线可以防止发生悬架击穿，对于越野行驶非常重要。
有效地平衡轴荷油气悬架系统可以通过管路的连接，将不同车轴的油气弹簧油缸连接起来，起到平衡轴荷作用。
增加整机的侧倾刚度当车辆转弯时，由于离心力的作用，重心转移，因而整车明显倾斜。
油气悬架系统将左、右油气弹簧串联，可以大大加强整车的侧倾刚度。
选择油气悬架液压缸最佳大、小腔面积比可以获得理想的侧倾刚度。
同理，如果将前、后油气弹簧油缸串联，可以提高整机纵角向刚度，克服制动点头现象。
在技术方面已经达到一个新的高度了，不过也不能利用技术去做一些比较危险的项目，不要挑战临界值，最好能在保证安全的情况下工作。
从安全的角度讲完全不可以不支腿吊重，这样很危险，尤其是车身是使用弹簧钢板的吊车更不行。
编辑本段全地面起重机制动安全性能分析1、制动系统选型分析1.1 制动系统简介QYU160行车制动采用双管路气制动，连续制动采用液力阻尼器，手制动采用气控弹簧加载来实现，行车制动器采用气压驱动楔块式张开装置的双向双领蹄制动器结构。
悬架构造实验报告(3篇)
第1篇一、实验目的1. 了解汽车悬架系统的基本组成和结构。
2. 掌握不同类型悬架系统的构造特点。
3. 分析悬架系统在汽车行驶中的作用。
二、实验原理汽车悬架系统是连接车架与车轮的部件，其主要功能是将路面传递给车轮的载荷和反作用力传递到车架上，以保证汽车的平稳行驶。
悬架系统由弹性元件、减振器和导向机构三部分组成。
三、实验内容1. 扭杆梁式悬架系统2. 麦弗逊式独立悬架系统3. 电子控制主动式油气弹簧悬架系统四、实验步骤1. 观察扭杆梁式悬架系统（1）观察悬架系统的整体结构，了解其组成。
（2）观察扭杆梁的形状和材料，了解其作用。
（3）观察减振器和弹簧的安装位置和结构，了解其作用。
2. 观察麦弗逊式独立悬架系统（1）观察悬架系统的整体结构，了解其组成。
（2）观察滑动立柱和横摆臂的形状和材料，了解其作用。
（3）观察减振器和弹簧的安装位置和结构，了解其作用。
3. 观察电子控制主动式油气弹簧悬架系统（1）观察悬架系统的整体结构，了解其组成。
（2）观察油气弹簧的结构和材料，了解其作用。
（3）观察传感器、电控单元和电磁阀的安装位置和作用。
五、实验结果与分析1. 扭杆梁式悬架系统扭杆梁式悬架系统通过扭杆梁来平衡左右车轮的上下跳动，以减小车辆的摇晃，保持车辆的平稳。
在实验中，我们观察到扭杆梁的形状和材料，以及减振器和弹簧的安装位置和结构，从而了解了扭杆梁式悬架系统的构造特点。
2. 麦弗逊式独立悬架系统麦弗逊式独立悬架系统由滑动立柱和横摆臂组成，具有较好的操控性和稳定性。
在实验中，我们观察到滑动立柱和横摆臂的形状和材料，以及减振器和弹簧的安装位置和结构，从而了解了麦弗逊式独立悬架系统的构造特点。
3. 电子控制主动式油气弹簧悬架系统电子控制主动式油气弹簧悬架系统由油气弹簧、传感器、电控单元和电磁阀等组成，可以实现悬架刚度和阻尼的调节。
在实验中，我们观察到油气弹簧的结构和材料，以及传感器、电控单元和电磁阀的安装位置和作用，从而了解了电子控制主动式油气弹簧悬架系统的构造特点。
坦克装甲车辆主动悬挂结构技术发展综述

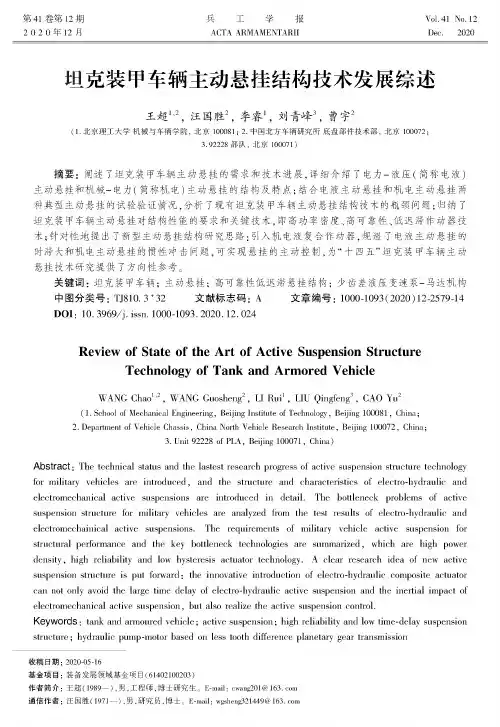

第41卷第12期2020年12月兵工学报ACTA ARMAMENTARIIVol.41No.12Dec.2020坦克装甲车辆主动悬挂结构技术发展综述王超1,2，汪国胜2,李睿1,刘青峰3,曹宇2（1.北京理工大学机械与车辆学院，北京100081；2.中国北方车辆研究所底盘部件技术部，北京100072；3.92228部队，北京100071）摘要：阐述了坦克装甲车辆主动悬挂的需求和技术进展，详细介绍了电力-液压（简称电液）主动悬挂和机械-电力（简称机电）主动悬挂的结构及特点；结合电液主动悬挂和机电主动悬挂两种典型主动悬挂的试验验证情况，分析了现有坦克装甲车辆主动悬挂结构技术的瓶颈问题；归纳了坦克装甲车辆主动悬挂对结构性能的要求和关键技术，即高功率密度、高可靠性、低迟滞作动器技术;针对性地提出了新型主动悬挂结构研究思路：引入机电液复合作动器，规避了电液主动悬挂的时滞大和机电主动悬挂的惯性冲击问题，可实现悬挂的主动控制，为“十四五”坦克装甲车辆主动悬挂技术研究提供了方向性参考。
关键词：坦克装甲车辆；主动悬挂；高可靠性低迟滞悬挂结构；少齿差液压变速泵-马达机构中图分类号：TJ810.3+32文献标志码：A文章编号：1000-1093（2020）12-2579-14 DOI：10.3969/j.issn.1000-1093.2020.12.024Review of State of the Art of Active Suspension StructureTechnology of Tank and Armored VehicleWANG Chao1'2,WANG Guosheng2,LI Rui1,LIU Qingfeng3,CAO Yu2（1.School of Mechanical Engineering,Beijing Institute of Technology,Beijing100081,China；2.Department of Vehicle Chassis,China North Vehicle Research Institute,Beijing100072,China；3.Unit92228of PLA,Beijing100071,China）Abstract:The technical status and the lastest research progress of active suspension structure technology for military vehicles are introduced,and the structure and characteristics of electro-hydraulic and electromechanical active suspensions are introduced in detail.The bottleneck problems of active suspension structure for military vehicles are analyzed from the test results of electro-hydraulic and electromechainical active suspensions.The requirements of military vehicle active suspension for structural performance and the key bottleneck technologies are summarized,which are high power density,high reliability and low hysteresis actuator technology.A clear research idea of new active suspension structure is put forward：the innovative introduction of electro-hydraulic composite actuator can not only avoid the large time delay of electro-hydraulic active suspension and the inertial impact of electromechanical active suspension,but also realize the active suspension control.Keywords:tank and armoured vehicle;active suspension；high reliability and low time-delay suspension structure；hydraulic pump-motor based on less tooth difference planetary gear transmission收稿日期：2020-05-16基金项目：装备发展领域基金项目（61402100203）作者简介：王超（1989—）,男，工程师,博士研究生。
汽车悬架知识
独立悬架中多采用螺旋弹簧和扭杆弹簧作为弹性元件。
1、横臂式独立悬架：
单横臂式独立悬架（不用于转向桥）
双横臂式独立悬架： 两摆臂等长悬架
(用于转向桥)
两摆臂不等长悬架
用于转向桥
单横臂式独立悬架： （少用）
优点：结构简单、紧凑，布置方便。用于后桥。 缺点：1、当悬架变形时车轮平面将产生倾斜，从
而改变两侧车轮的轮距， 使车轮侧向滑移、磨损严 重。2、该悬架用于转向轮时，会使主销内倾角、车 轮外倾角发生较大变化，对转向操纵有一定影响。
一、纵置板簧式非独立悬架（有如下几种安装方式）
1、一端固定，一端可摆动：
保证弹簧变形时，两卷耳中心线间的距离有改变的 可能，从而减小弹簧的变形量。
空 载
满 载
钢板弹簧工作过程演示
2、滑板式结构：弹簧长度可随变形的增加而增加。弹簧第二片后端带
有直角弯边，弹簧下落时借此直角弯边支靠于支架下端的限位螺栓上，以 防止钢板弹簧从支架中脱出而发生事故。
三、 减振器的分类： 按其作用方式不同分为：
弹性元件 车桥
1：双向作用减振器：在压缩、伸张两行程中均起减振作用。
2：单向作用减振器：仅在伸张行程中起减振作用。
1、双向作用筒式减振器
结构：
活塞杆 储油钢桶
防尘罩
伸张阀
流通阀
导向座
活塞
压缩阀
补偿阀
工作原理
压缩行程：当汽车滚上凸起或滚出凹坑时，车轮靠近车架。
2、一端固定，一端滑板
3、两端直接插入固定于车架上的橡胶支承垫块中：
靠橡胶变形来保证弹簧变形时两端的相对移动。主片不易损坏，无须 润滑，有良好的消除噪声能力，但钢板弹簧的纵向移动量受到限制，该结 构只能在比较长而且刚度较大的钢板上才采用。一般用于前悬。 两端直接插入固定于车架的橡胶支承垫块中
关于重型矿用自卸车油气悬架参数优化的分析

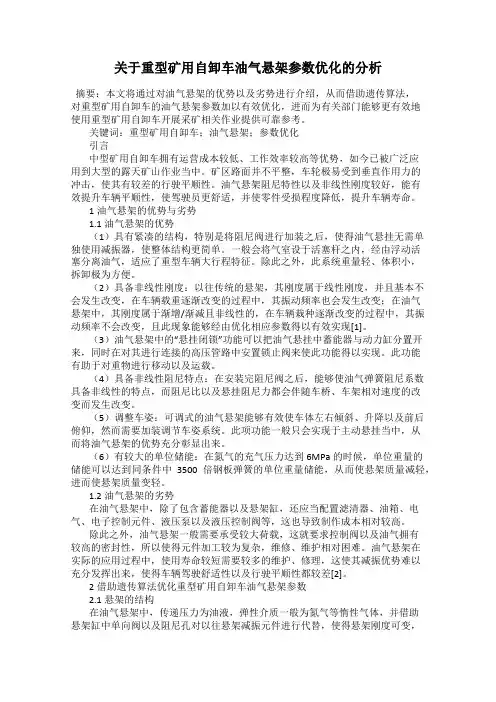

关于重型矿用自卸车油气悬架参数优化的分析摘要：本文将通过对油气悬架的优势以及劣势进行介绍，从而借助遗传算法，对重型矿用自卸车的油气悬架参数加以有效优化，进而为有关部门能够更有效地使用重型矿用自卸车开展采矿相关作业提供可靠参考。
