图纸标注常见问题和要求国家标准新版
经典：国家标准尺寸标注(新版)
点画线首末端处应 是线段，不是点
虚线处于粗实线的延 长线上，应留空隙
§1-2 尺寸标注
1、尺寸标注的基本原则
（1）图上所注尺寸表示机件真实大小，与绘图 所用比例及绘图准确度无关
§1-2 尺寸标注
（2）图样中的尺寸以毫米为单位时，不 需标注单位的符号或名称，若单位非毫米，则 必须标注其符号或名称
标题栏的长边与图纸长边垂直称为Y型图纸
标题栏
标题栏
对中符号和看图方向
为了方便图样的复制，在图框各边的中点处分别画出对中符号。
图框右下角必须画出标题 栏，标题栏中的文字方向为看 图方向。如果使用预先印制的 图纸，需要改变标题栏的方位 时，必须将其旋转至图纸的右 上角。此时，为了明确绘图与 看图的方向，应在图纸的下边 对中符号处画出方向符号。
字体高度(用h表示,单位为mm)的公称尺寸 系列为1.8, 2.5, 3.5, 5, 7, 10, 14, 20。
四、字体
图样中书写的汉字、数字和字母，必须做到：字体工整、 笔画清楚、间隔均匀、排列整齐。
四、字体
汉字应写成长仿宋体，并采用国家正式公布的简化字。 字高不应小于3.5mm，字宽一般为字高的1/2。
2~3mm
尺寸界线
尺寸界线 10
尺寸线
尺寸界线
（2）尺寸线必须用细实线单独画出，不能用其 他任何图线代替，也不能画在其他图线的延长线上。 标注时，尺寸线应与所标注线段平行。
R
4×Ф
尺寸线互相平行时，
大尺寸线画在小尺寸线
之外，以免尺寸线和尺
寸界线相交，间隔
5-7mm。
（3）圆和圆弧
在圆和圆弧上标注直径或半径尺寸时，尺寸线 必须通过圆心或延长线通过圆心。
图纸标注规范
图纸标注规范文件编号版本页次文件名称图纸标注规范制定/修订日期生效日期修改备忘录修订日期修改内容修订人1 / 26文件名称版本文件编号页次目录一、前言1.编写说明 (3)2.编写目的 (3)3.使用范围 (3)4.职责权限 (3)二、制图规范1.基本制图标准 (3)1.1.图框的选择 (3)1.2.标题栏填写 (4)1.3.技术要求填写 (4)1.4.粗糙度填写 (4)1.5.版本的填写 (4)1.6.比例的要求 (4)1.7.重量的要求 (4)1.8.投影类型 (4)2.Solidworks绘图设置 (5)三、制图方法与步骤1.视图表达的选择 (6)1.1.主视图的选取 (6)1.2.视图数量的选择 (8)1.3.显示样式的选择 (8)2.尺寸标注的方法和步骤 (9)2.1.选择尺寸基准 (9)2.2.合理标注尺寸 (10)2.3.尺寸标注的方法步骤及示例 (12)2.4.总结 (14)四、尺寸标注的图纸要求1.标注要选择基准 (14)2.标注要按特征 (15)3.横、纵坐标尺寸放在一个视图内 (16)4.横、纵坐标尺寸放在同一侧 (16)5.尺寸线放在零件轮廓线以外 (16)6.尺寸线应尽量避免交叉 (17)7.轮廓线内尽可能少出现隐藏线 (17)8.基准符号的放置 (18)9.粗糙度符号的放置 (18)10.回转体类零件直径的标示 (19)五、常见不规范标注示例示例1-9：..............................................................................19-23 示例10：腰形孔标注方式. (24)六、其它常见不规范标注设置 (25)2 / 26一、前言1.编写说明公司产品为各类检测仪器、自动化设备、非标设备，由于公司产品的特性，以及各工程师工作经验、习惯、素养的原因，以及其它各种因素，导致公司图纸在标注这一块不规范，没有标准。
建筑尺寸标注规范
建筑尺寸标注规范建筑尺寸标注规范是为了使建筑图纸上的尺寸信息能够准确传达给施工人员和相关人员，使他们能够正确理解和执行设计意图。
以下是建筑尺寸标注规范的一些基本要求和准则：1. 标注的方向和位置：建筑图纸上的尺寸标注应该沿着图纸的水平方向来进行，介于尺寸线上。
尺寸标注应该尽量集中在图纸上，不要拥挤和重叠。
2. 尺寸线的长度：尺寸线一般应延长出被标注对象，以便清晰地显示尺寸标注。
尺寸线的长度应适中，不要过长过短。
3. 标注的逻辑：尺寸标注应按照逻辑顺序进行，先标注主要尺寸，再标注次要尺寸。
同一尺寸要尽量只标注一次，不要重复标注。
4. 标注单位和精度：在尺寸标注的一侧应标注出单位，一般使用“mm”表示毫米。
对于一些特殊尺寸，如建筑高度、跨度等，应注明使用的单位，并说明精度要求。
5. 标注的字高和字体：尺寸标注的字高应适中，一般在图纸的10%至15%之间。
字体应使用清晰、简洁的字体，如宋体、微软雅黑等，不要使用带有装饰性的字体。
6. 标注的准确性：尺寸标注应准确无误，尽量避免含糊不清或者模棱两可的标注。
对于尺寸标注的计算应仔细核对，确保精确。
7. 标注的规范性：尺寸标注应遵循建筑行业的标注规范，如《建筑工程图图样标注规范》等。
标注图形的一致性和统一性非常重要，可以在组织内部建立标注规范并进行培训。
8. 标注的可读性：尺寸标注应具有良好的可读性，字体和字高应适中，标注线和文字之间的间距应适当。
对于复杂图纸和大型尺寸标注，可以使用适当的缩放或者细线连接符来提高可读性。
9. 标注的简洁性：尺寸标注应尽量简洁明了，不要过多冗余。
仅标注必要的尺寸信息，避免过多的细节和装饰。
10. 标注的一致性：相同或者相似的尺寸要保持一致的标注方式和风格，避免混淆和歧义。
总之，建筑尺寸标注规范是为了确保建筑图纸上的尺寸信息准确无误地传达给相关人员，为建筑施工提供准确的依据，同时也为设计人员和施工人员提供便利和准确的信息交流。
建筑单位应该加强标注规范的培训和管理，并不断提高标注的准确性、简洁性、可读性和一致性。
图纸标注常见问题和要求国家标准新版
（3）叉架类零件
叉架类零件的结构形状比较复杂，常带有倾斜 或弯曲的结构，通常以其工作位置作为主视图的安 放位置。
（4）箱体类零件
箱体类零件包括机座、箱体或机壳等。
精选ppt
一个意思, 这是零件的一种工艺结构。 在GB/T4458.4-2003《机械制图 尺寸注法》中关于倒角5.9条是这样规定的：
45°的倒角可标注成C2的样式，非45°倒角应在图上单独标出角度，并 单独标出长度，而不能标成2×30°的样式。
精选ppt
七、零件表达方案的选择
为了把零件内、外结构和形状正确、完整、清晰地 表达出来，又能使读图方便、绘图简便，必须通过 读零件的了解，认真考虑主视图的选择和其它视图 的数量、画法，并且对零件表达的合理程度会随着 工作经验的积累而逐步提高。
径向基准 长度基准
轴线
端面
长度基准 对称面
2-φ
精选ppt
高度基准 底面
1）设计基准——根据零件的结构和设计要求选定的基准
设计基准是在零件结构设计时，用以确定零件在机器、 部件中的位置及其几何关系的基准。一般作为基准的 要素是接触面、对称面或主要的回转轴线
工艺基准
φ22
设计 基准
18 26 52 70
r052340145r15145152032231949540055轮盘类零件尺寸标注及分析轮盘类零件尺寸标注及分析压盖的尺寸标注分析压盖的尺寸标注分析径向径向转轴转轴尺寸尺寸基准基准轴向以左端面为设计基准右端面为辅助基准轴向以左端面为设计基轴向以左端面为设计基准右端面为辅助基准准右端面为辅助基准典型零件尺寸标注及分析典型零件尺寸标注及分析铸件毛坯尺寸标注分析铸件毛坯尺寸标注分析错误错误正确正确加工面和非加工面有多个尺加工面和非加工面有多个尺寸相联系是不合理的
CAD建筑图纸标注规范
CAD建筑图纸标注规范在建筑设计和施工过程中，CAD软件被广泛应用于图纸的绘制和编辑。
而图纸标注作为一项重要的工作内容，对于确保图纸的准确性和可读性至关重要。
本文将介绍一些常用的CAD建筑图纸标注规范，帮助读者在使用CAD软件进行图纸标注时，提高工作效率和质量。
1. 字体和字号选择标注文字的字体选择应当清晰、简洁、易读。
一般而言，选择常用的西文等线字体或中文字体即可。
字号的选择应根据图纸的比例和纸张的大小进行合理调整，以确保标注文字的可读性。
2. 标注样式图纸标注分为尺寸标注、符号标注和文字标注等，每种标注都有相应的标注样式。
在CAD软件中，可以通过样式管理器或样式编辑器创建和编辑标注样式。
在标注样式编辑中，可以设置标注的文字样式、线宽和线型等参数，以满足不同标注需求。
3. 尺寸标注尺寸标注是CAD图纸中常见的标注类型，用于表示建筑构件的尺寸和距离。
尺寸标注应距离标注对象一定的距离，避免与图形重叠。
标注线应准确显示标注对象的尺寸，同时需要注意标注线的位置不应与图形重叠，标注文字应清晰、居中、与标注线垂直。
4. 符号标注符号标注用于表示特定的符号或图形，如电气符号、水暖符号等。
在CAD软件中，可以通过插入块对象的方式添加符号标注。
标注文字应与符号图形配套，清晰、简洁、易读。
5. 文字标注文字标注是CAD图纸中最常见的标注类型，用于说明建筑构件、设备或材料的名称、编号和其他重要信息。
文字标注应与所标注对象对齐，并保持一定的间距，以保证图纸的整洁和可读性。
文字标注的内容应简明扼要，控制在一行或两行之内。
6. 标注线和标注箭头标注线和标注箭头是标注中常见的辅助元素，用于准确表示标注对象的尺寸或位置。
标注线多为实线或虚线形式，应与所标注对象的边界相切或相交。
标注箭头用于指示尺寸的方向或位置，应清晰、明确。
7. 标注层和图层管理为了方便管理和编辑标注内容，建议将标注对象分别放置在单独的标注层和图层中。
标注层和图层应根据标注内容的性质和图纸的结构进行合理命名，以方便后续操作和修改。

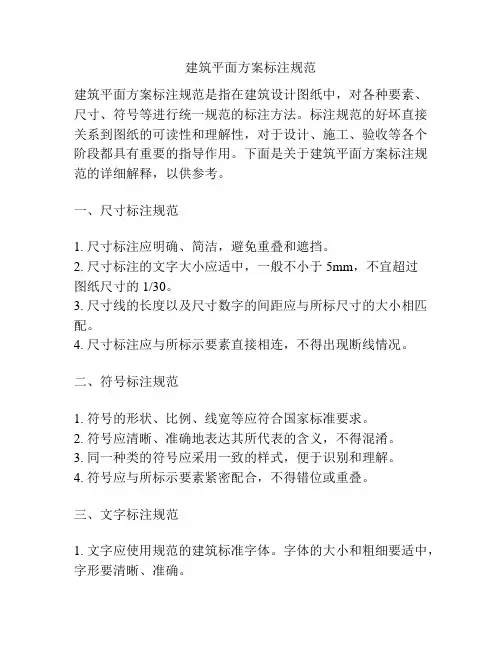

建筑平面方案标注规范
建筑平面方案标注规范建筑平面方案标注规范是指在建筑设计图纸中，对各种要素、尺寸、符号等进行统一规范的标注方法。
标注规范的好坏直接关系到图纸的可读性和理解性，对于设计、施工、验收等各个阶段都具有重要的指导作用。
下面是关于建筑平面方案标注规范的详细解释，以供参考。
一、尺寸标注规范1. 尺寸标注应明确、简洁，避免重叠和遮挡。
2. 尺寸标注的文字大小应适中，一般不小于5mm，不宜超过图纸尺寸的1/30。
3. 尺寸线的长度以及尺寸数字的间距应与所标尺寸的大小相匹配。
4. 尺寸标注应与所标示要素直接相连，不得出现断线情况。
二、符号标注规范1. 符号的形状、比例、线宽等应符合国家标准要求。
2. 符号应清晰、准确地表达其所代表的含义，不得混淆。
3. 同一种类的符号应采用一致的样式，便于识别和理解。
4. 符号应与所标示要素紧密配合，不得错位或重叠。
三、文字标注规范1. 文字应使用规范的建筑标准字体。
字体的大小和粗细要适中，字形要清晰、准确。
2. 文字必须完整，不得缺失或遮挡，方便阅读和理解。
3. 文字的位置应与其标示的要素相对应，不得错位或断线。
4. 如果有辅助说明，应使用箭头、横线等方法清晰标示。
四、分区标注规范1. 各个分区应使用不同的颜色或图案进行标注，以便于区分和识别。
2. 分区标注应以简洁的文字或符号表示区域的功能或用途。
3. 分区标注应与分区边界线相匹配，不得错位或重叠。
五、比例尺标注规范1. 比例尺标注应放置在图纸的角落或边缘，清晰且易于寻找。
2. 比例尺的文字大小应适中，以保证在不同尺寸的打印或复印中都能清晰可辨。
3. 比例尺标注应与纸张的实际尺寸相匹配，不得错位或重叠。
通过遵守建筑平面方案标注规范，可以保证设计图纸的清晰、准确，提高阅读和理解的效率，减少沟通误差，提高施工质量，保证项目的顺利进行。
同时，标注规范也是建筑行业的基本标准，建筑师和设计师应该熟知并遵守这些标准，以保证建筑设计的规范和统一性。
尺寸标注国家标准
国家标准关于制图的基本规定图样是一种重要的技术文件，是用来指导生产和技术交流的语言，因此，对于图样画法、尺寸注法等都必须作统一规定。
“ISO”是国际上统一制定的标准，我国也相应制定了与国际标准逐渐接轨的国家标准“GB”。
人人都必须树立标准化的概念，严格遵守、认真执行国家标准。
本节介绍国家标准中有关图纸幅面及格式、比例、字体、图线等内容，其余部分将在以后有关章节中介绍。
图纸幅面及格式图纸幅面尺寸根据GB/T 14689-1993的规定，绘制技术图样时优先采用表1-1所规定的基本幅面，如图1.1.1所示。
必要时也允许选用符合规定的加长幅面。
图框格式及标题栏位置图框格式分为留装订边和不留装订边两种。
同一产品只能采用同一种格式。
图框线用粗实线绘制，留有装订边的图框格式如图1.1.2所示，不留装订边的图框格式如图1.1.3所示。
两种图框格式的尺寸按表1-2的规定。
标题栏标题栏位于图纸的右下角，看图的方向与看标题栏的方向一致。
国家标准GB/T 10609.1-1989规定了标题栏的组成、尺寸及格式等内容。
标题栏一般由更改区、签字区、其它区、名称及代号区组成，也可按实际需要增加或减少。
标题栏中各区的布置及尺寸见图1.1.4(a)或图1.1.4(b)。
标题栏的格式举例如图1.1.5。
学习阶段作练习可采用如图1.1.6所示标题栏的简化格式。
比例根据GB/T 14690-1993的规定，图样中的图形与其实物相应要素的线性尺寸之比，称为比例。
绘制技术图样时一般应在表1-3规定的系列中选取适当的比例，比例应填写在标题栏中的比例栏内。
注：n为正整数不论采用缩小的比例还是放大的比例，在图样中标注尺寸时必须标注物体的实际尺寸。
字体GB/T 14691-1993规定了技术图样及有关技术文件中书写的汉字、字母、数字的结构形式及基本尺寸。
字高字体高度（用h表示，单位mm）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20等8种。
1国家标准、尺寸标注
a
圆角标注错误
b
尺寸线不可用图线代替
四、字体
数字和字母可写成直体或斜体（常用斜体），斜体字字 头向右倾斜，与水平基准线约成75°
五、图线
图线宽度应在下列数系（mm）中选择： 0.13 ，0.18，0.25 ，0.35 ，0.5 ，0.7 ， 1.0 ，1.4 ，2 。
在同一图样中，同类图线的宽度应一致。
机械工程图样上采用两类线宽，称为粗线 和细线，其宽度比例关系为2l。粗线线宽优先 选用0.5mm，0.7mm
2~3mm
尺寸界线
尺寸界线 10
尺寸线
尺寸界线
（2）尺寸线必须用细实线单独画出，不能用其 他任何图线代替，也不能画在其他图线的延长线上。 标注时，尺寸线应与所标注线段平行。
尺寸线互相平行时， 大尺寸线画在小尺寸线 之外，以免尺寸线和尺 寸界线相交，间隔 5-7mm。
（3）圆和圆弧
在圆和圆弧上标注直径或半径尺寸时，尺寸线 必须通过圆心或延长线通过圆心。
字体高度(用h表示,单位为mm)的公称尺寸 系列为1.8, 2.5, 3.5, 5, 7, 10, 14, 20。
四、字体
图样中书写的汉字、数字和字母，必须做到：字体工整、 笔画清楚、间隔均匀、排列整齐。
四、字体
汉字应写成长仿宋体，并采用国家正式公布的简化字。 字高不应小于3.5mm，字宽一般为字高的1/2。
3、尺寸标注示例
小尺寸
3、尺寸标注示例
球面
应在 或Ｒ前加注“Ｓ”．不致引起误解时，则可省略 “Ｓ”如右图中的右端面就省注了“Ｓ”
3、尺寸标注示例
对称机件只画出一半或大于一半时、当零件为薄板时
对称机件只画出一半或大于一半时，尺寸线应略超过对称 中心线或断裂线，且只在尺寸线的一端画出箭头
国家标准有关制图方面的基本规定
A型小写斜体 abcdefghijklmnopqrstuvwxyz A型斜体 0123456789 A型直体 0123456789 A型斜体 ⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩ A型直体 ⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩ
四、图线（GB/T4457.4-2002、GB/T17450-1998）
绘制图样时需要各种形式的图线，国家标准规定了图线的 基本线型，下表列出了机械制图的图线型式及其应用情况。
表1-2 国家标准规定优先选用的比例 种 类 比 例
原值比例
放大比例 缩小比例
1：1
2:1 ；5:1 ；1×10n:1 ； 2×10n:1 ； 5×10n:1 1:2 ；1:5 ；1:1×10n ； 1:2×10n ； 1:5×10n
注意：1、图形不论放大或缩小均应注其实际尺寸； 2、一般将作图的比例写在标题栏比例栏目中。
横平竖直 起落有锋 结构匀称 填满方格
字母和数字
图样中的字母和数字可写成斜体或直体，字母和数字分A 型和B型，B型的笔画比A型宽。 斜体字字头向右倾斜，与水平基准线成75°。 用作指数、分数、极限偏差、注脚的数字及字母的字号一 般应采用小一号字体。 A型大写斜体 ABCDEFGHIJKLMNOPQRSTUVWXYZ
在制图作业中建议采用如下图所示的简化标题栏。标 题栏中字体的方向与看图方向一致。
注意：
1.标题栏外框用粗实线画，栏内的分格线均为细实线；
2.标题栏内字体应按长仿宋体认真书写； 3.图名、校名写成10号字，其余的写成7号字。
二、比例（GB/T14690-93）
比例的定义： 指图形与实物相应要素的线性尺寸之比。
§1-1
国家标准有关制图方面的基本规定
为了规范各项技术工作，便于管理和交流，国家质量监督检疫总局 发布了《技术制图》和《机械制图》等一系列国家标准。对图样的内容、 格式、表达方法等都作了统一规定。作为工程技术人员必须严格遵守这 些规定，树立标准化的概念。
国家标准尺寸标注(新版)
粗实线
细实线 虚线 粗虚线 细点画线
粗
细 细 粗 细
可见轮廓线
尺寸线、尺寸界线、剖面线、引出线、过渡 线 不可见轮廓线、不可见过渡线 允许表面处理的表示线 轴线、对称中心线
粗点画线
双点画线 波浪线 双折线
粗
细 细 细
限定范围表示线
假想投影轮廓线、相邻辅助零件的轮廓线 断裂处的边界线、视图与剖视的分界线 断裂处的边界线
线型用途举例
可见轮廓线 粗实线
对称中心线 细点画线
剖面线 细实线
不可见轮廓线 虚线
尺寸线、 尺寸界线 细实线
孔的轴线 细点画线
视图与剖视的分界线 波浪线
相邻辅助零件的轮廓线 双点画线
注意
应在线段处相交
圆的中心线超出 圆外2～5mm 点画线首末端处应 是线段，不是点
小圆中心线可由
细实线代替
线段相交
简化标注方法
一组同心圆或尺寸较多的台阶孔的尺寸，可用共用的尺寸 线和箭头依次表示（尺寸之间用逗号分开）。
简化标注方法
一组同心圆弧或圆心位于同一直线上的多个不同心圆弧的 尺寸，可用共用的尺寸线、箭头依次表示（尺寸之间用逗号分 开）。
标注尺寸示例
文字方向错误 尺寸线与尺寸界线交叉 小尺寸的箭头由外指向内 大于半圆的圆弧用直径表示
（3）圆和圆弧 标注直径或半径时，尺寸数字前加Ф或R。小于 或等于半圆的圆弧标注半径R ，大于半圆的圆弧标 注直径Ф 。
（3）圆和圆弧
当有几个相同直径时，在Ф前加注数量和符号 ×，如4 × Ф…等
直径和半径
（4）当厚度较小时，可直接标注其数值。
t1
（5）尺寸线终端的两种形式
同一张图样中应采用同一种尺寸线终端形 式。机械图中一般用箭头，且同一图样上箭 头的大小应基本相同。
施工图尺寸标注规范
汇报人：雪
CONTENTS
添加目录标题
尺寸标注的基 本要求
尺寸标注的规 则
尺寸标注的符 号和缩写
尺寸标注的步 骤和方法
尺寸标注的注 意事项
PART ONE
PART TWO
尺寸标注的语言和单位必须 符合国家相关标准和规范。
尺寸标注是施工图中的重要组成部分，必须完整、准确、清晰地标注所有需要的尺寸。 避免遗漏重要尺寸，否则可能导致施工错误或无法达到预期的建筑效果。 在标注尺寸时，应仔细核对每个尺寸，确保其准确无误，并与相关图纸保持一致。 对于关键部位或细节的尺寸，应特别注意，避免遗漏或标注不清晰。
避免尺寸线、数 字和符号的重叠
半径：R 角度：∠
直径：D 斜度：α
PART FIVE
确定标注基准的重要性 如何选择合适的标注基准 标注基准的表示方法 标注基准的修改与调整
根据图纸类型选择标注方式：平面 图、立面图、剖面图等。
根据标注精度选择标注方式：小数 点后保留几位有效数字。
添加标题
添加标题
添加标题
添加标题
根据标注内容选择标注方式：线性 标注、角度标注、半径标注等。
圆或圆弧的尺 寸线应通过圆 心，尺寸数字
应水平书写
尺寸线应与所标注的线段平行 尺寸数字应准确、完整地标注在尺寸线上方或下方，且字头朝上 尺寸数字应按照规定进行简化标注 尺寸数字应按照图纸比例进行缩放
PART FOUR
符号：mm 缩写：cm 符号：m 缩写：km
度数符号：° 分符号：′ 秒符号：″ 密位符号：mil
检查尺寸标注是否清 晰：确保标注的字体、 字号、颜色等易于阅 读，没有歧义。
(完整版)国家标准尺寸标注(新版)-精选
细 断裂处的边界线、视图与剖视的分界线
细 精断选课裂件处的边界线
线型用途举例
可见轮廓线中心线 细点画线
剖面线 细实线
尺寸线、 尺寸界线 细实线
孔的轴线 细点画线
视图与剖视的分界线 波浪线 精选课件
相邻辅助零件的轮廓线 双点画线
注意
应在线段处相交
小圆中心线可由 细实线代替
内容
§1-1 制图基本规定 §1-2 尺寸标注 §1-3 尺规作图
精选课件
§1-1 制图基本规定
一、图纸幅面及格式 二、标题栏 三、比例 四、字体 五、图线
精选课件
一、图纸幅面及格式
c
a
c 留有装订边，a值较大
B
标题栏
幅面 代号
宽╳长 （B ╳ L）
边框 cae
c
L e
e
A0
841 ╳ 1189
必要时可允许选择下表中比例
放大比例 缩小比例
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:4 1:6 1:10 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×1精0n选1课:6件×10n
四、字体
图样上有一些用以说明物体大小、技术 要求及其他内容的文字和数字，这些文字、 数字、字母的书写形式即为字体
精选课件
三、比例
比例是指图中图形与其实物相应要素的线 性尺寸之比
Ø14
24
1:2
25 25
25
24
2:1
精选课件
24
1:1
三、比例
绘图时一般按照下表所示比例选取
种类 原值比例 放大比例 缩小比例
比例
1:1 5:1 2:1 1×10n:1 2×10n:1 5×10n:1 1:2 1:5 1:10 1:1×10n 1:2×10n 1:5×10n
尺寸标注国家标准
国家标准关于制图的基本规定图样是一种重要的技术文件，是用来指导生产和技术交流的语言，因此，对于图样画法、尺寸注法等都必须作统一规定。
“ISO”是国际上统一制定的标准，我国也相应制定了与国际标准逐渐接轨的国家标准“GB”。
人人都必须树立标准化的概念，严格遵守、认真执行国家标准。
本节介绍国家标准中有关图纸幅面及格式、比例、字体、图线等内容，其余部分将在以后有关章节中介绍。
图纸幅面及格式图纸幅面尺寸根据GB/T 14689-1993的规定，绘制技术图样时优先采用表1-1所规定的基本幅面，如图1.1.1所示。
必要时也允许选用符合规定的加长幅面。
图框格式及标题栏位置图框格式分为留装订边和不留装订边两种。
同一产品只能采用同一种格式。
图框线用粗实线绘制，留有装订边的图框格式如图1.1.2所示，不留装订边的图框格式如图1.1.3所示。
两种图框格式的尺寸按表1-2的规定。
标题栏标题栏位于图纸的右下角，看图的方向与看标题栏的方向一致。
国家标准GB/T 10609.1-1989规定了标题栏的组成、尺寸及格式等内容。
标题栏一般由更改区、签字区、其它区、名称及代号区组成，也可按实际需要增加或减少。
标题栏中各区的布置及尺寸见图1.1.4(a)或图1.1.4(b)。
标题栏的格式举例如图1.1.5。
学习阶段作练习可采用如图1.1.6所示标题栏的简化格式。
比例根据GB/T 14690-1993的规定，图样中的图形与其实物相应要素的线性尺寸之比，称为比例。
绘制技术图样时一般应在表1-3规定的系列中选取适当的比例，比例应填写在标题栏中的比例栏内。
注：n为正整数不论采用缩小的比例还是放大的比例，在图样中标注尺寸时必须标注物体的实际尺寸。
字体GB/T 14691-1993规定了技术图样及有关技术文件中书写的汉字、字母、数字的结构形式及基本尺寸。
字高字体高度（用h表示，单位mm）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20等8种。
尺寸标注国家标准
国家标准关于制图的基本规定图样是一种重要的技术文件，是用来指导生产和技术交流的语言，因此，对于图样画法、尺寸注法等都必须作统一规定。
“ISO”是国际上统一制定的标准，我国也相应制定了与国际标准逐渐接轨的国家标准“GB”。
人人都必须树立标准化的概念，严格遵守、认真执行国家标准。
本节介绍国家标准中有关图纸幅面及格式、比例、字体、图线等内容，其余部分将在以后有关章节中介绍。
图纸幅面及格式图纸幅面尺寸根据GB/T 14689-1993的规定，绘制技术图样时优先采用表1-1所规定的基本幅面，如图1.1.1所示。
必要时也允许选用符合规定的加长幅面。
图框格式及标题栏位置图框格式分为留装订边和不留装订边两种。
同一产品只能采用同一种格式。
图框线用粗实线绘制，留有装订边的图框格式如图1.1.2所示，不留装订边的图框格式如图1.1.3所示。
两种图框格式的尺寸按表1-2的规定。
标题栏标题栏位于图纸的右下角，看图的方向与看标题栏的方向一致。
国家标准GB/T 10609.1-1989规定了标题栏的组成、尺寸及格式等内容。
标题栏一般由更改区、签字区、其它区、名称及代号区组成，也可按实际需要增加或减少。
标题栏中各区的布置及尺寸见图1.1.4(a)或图1.1.4(b)。
标题栏的格式举例如图1.1.5。
学习阶段作练习可采用如图1.1.6所示标题栏的简化格式。
比例根据GB/T 14690-1993的规定，图样中的图形与其实物相应要素的线性尺寸之比，称为比例。
绘制技术图样时一般应在表1-3规定的系列中选取适当的比例，比例应填写在标题栏中的比例栏内。
注：n为正整数不论采用缩小的比例还是放大的比例，在图样中标注尺寸时必须标注物体的实际尺寸。
字体GB/T 14691-1993规定了技术图样及有关技术文件中书写的汉字、字母、数字的结构形式及基本尺寸。
字高字体高度（用h表示，单位mm）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20等8种。
cad制图标注标准
cad制图标注标准CAD制图标注标准。
CAD制图标注是工程设计中非常重要的一环，它直接关系到设计图纸的准确性和可读性。
在CAD制图标注中，标准化的标注方法可以有效提高图纸的质量，降低误解和错误的发生，提高工作效率。
因此，制定和遵守CAD制图标注标准就显得尤为重要。
首先，CAD制图标注应当遵循一定的规范，包括文字标注、尺寸标注、注释标注等内容。
在文字标注中，应当使用统一的字体、大小和颜色，确保文字清晰可读；在尺寸标注中，应当遵循国家标准，使用统一的尺寸标注方法，确保尺寸的准确性；在注释标注中，应当简洁明了，突出重点，避免冗长和复杂的注释内容。
其次，CAD制图标注应当符合实际需要，避免过多或过少的标注内容。
标注应当准确反映设计意图，避免出现多余或遗漏的标注内容。
在标注过程中，需要充分理解设计要求，合理安排标注内容，确保图纸的完整性和准确性。
另外，CAD制图标注应当注重标注的一致性和规范性。
标注应当统一规范，避免出现不同标注风格和方法，确保图纸的整体统一性。
在标注过程中，需要严格按照标准规范进行标注，避免随意添加或修改标注内容，确保标注的准确性和可靠性。
最后，CAD制图标注需要不断总结和完善，及时更新标注标准。
随着工程设计的不断发展和变化，标注标准也需要不断更新和完善。
在实际工作中，需要不断总结经验，发现问题，及时调整和完善标注标准，确保标注标准的及时性和有效性。
总之，CAD制图标注标准对于工程设计具有重要意义，它直接关系到图纸的质量和可读性。
因此，我们在CAD制图标注过程中，需要严格遵守标注标准，确保标注的准确性和规范性，不断完善和更新标注标准，提高工程设计的质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、尺寸标注的要点
• 1）零件上的重要尺寸直接标注 • 2）标注尺寸要符合加工顺序和便于测量 • 3）避免封闭的尺寸链 • 4）毛坯面之间的尺寸一般应单独标注
4、尺寸在图上的标注位置与布置
• 1）尺寸应标注在反映相关结构最清晰的视图上； • 2）零件内外结构的尺寸分开排列；
5、其他注意事项
• 1）正确标注倒角； • 2）正确标注钻孔结构； • 3）尺寸的数据不得与任何图线重叠； • 4）避免尺寸线与尺寸界限相交； • 5）多圆同心时尽量不要在投影为圆的视图上标注直径尺寸；
角度尺寸 一律水平写
整圆、大半圆 标直径
半圆、小于半圆 标半径
5、小尺寸注法
6一 些 常 见 孔 的 标 法
一些常见孔的标
1、零件图的视图选择
• 1）主视图的选择原则 （1）安放位置(加工、工作） （2）投影方向：最能反映零件形状特征的视图。
2）各类零件的主视图选择 （1）轴类零件 轴类零件的主要结构是共轴线的回转体。加工主要在车床上 完成，因此选择主视图时，应使视图与零件在车床上的加工 位置一致，即将它水平放置。
深度 沉孔或锪平
埋头孔 均布 弧长
符号或缩写词
C
∨
EQS
⌒
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘制，并应由图形的轮 廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸 界线。
尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在两尺寸界线之间，不 能用其它图线代替，不得与其它图线重合或画在其延长线上。
2、零件图的尺寸标注
• 1）合理选择尺寸基准 设计基准：是零件设计时，为保证功能实现、确定零件在机器中正确位 置的基准。 工艺基准：制造过程中，为保证加工精度或便于加工、装配和测量而选 定的基准。 基准：一般为零件上的线和面。
（1）优先考虑以设计基准作为尺寸标注的基准 （2）适当考虑工艺基准
1、图纸幅面； 2.图框； 3.标题栏；4．附加符号
• 比例（GB/T14690－1993）
分为原值、缩小、放大三种
• 字体（GB/T14691－1993）
1. 字号 系列有：1.8、2.5、3.5、5、7、10、14、20，单位mm。 2. 汉字 采用长仿宋体，字高一般不小于3.5号字，字宽为≈0.7h。
四、零件设计尺寸标注经常出现的问题
• 1、尺寸标注不完整、凌乱、漏标和重复标注现象 • a、零件上的重要尺寸必须直接标出 • b 、避免出现封闭尺寸 • c 、标注尺寸要便于加工和测量 • 2、工件尺寸精度要求较高但并没标注尺寸公差，以致引起加工误差偏
大而报废工件。 • 3、零件技术要求（包括尺寸公差、形位公差、表面粗糙度）的标注规
（2）盘类零件 盘类零件主要包括各种手轮、带轮、法兰盘及端盖。其结构特征是
共轴线的回转体，长度较短。选择主试图时，按加工位置，将轴线侧垂 放置。
（3）叉架类零件 叉架类零件的结构形状比较复杂，常带有倾斜或弯曲的结构，通常
以其工作位置作为主视图的安放位置。
（4）箱体类零件
箱体类零件包括机座、箱体或机壳等。
• 图线 （GB/T17450－1998） （GB/T4457.4－2002）
国家技术制图标准GB/T17450－1998规定15种基本线型，机械制图标准 GB/T4457.4－2002建议采用9种基本线型，
图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图线宽度的推荐系列 为：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在同一图样中同类图线的宽度应基本一致，虚线、细点划线及 双点划线的线段长度和间隔应各自大致相等。粗线的宽度d应按照 图的大小和复杂程度，在0.5~2mm之间选择，细线的宽度约为 d/2。
注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚线处于粗 实线的延长线上时，为表明可见与不可见轮廓的界线，应留出 间隙。若各种图线重合，应按粗实线、点划线、虚线的先后顺 序选用线型。 (3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时，可用细 实线代替点画线。
范性 • 4、标题栏欠规范，不够完整，国标一般要有设计及校对的人名与日期,
比例、数量、材质、图名图号须完整。
1、尺寸标注不完整、凌乱、漏标和重复标注现象
2、标注尺寸要便于加工和测量
尺寸A 难以 测量
错误
尺寸B 方便测量
正确
阶梯轴孔的尺寸标注分析
五、工程图的尺寸标法及注意事项
• 1、尺寸标注的原则：
图纸标注常见问题 及要求
• 机械制图是表达机械产品的唯一工具，是技术领域中的“语言” 。对
设计制图工程技术人员来说，如何保证图样和技术文件的质量、保证
图样的标准化，是一项重要的基本功。因此本次讲座也仅仅起到抛砖 引玉的作用，希望引起大家对制图细节的重视。
第一部分 机械零件图的画法及要求
• 图纸及格式（GB/T14689－1993）
见图1-1。
图 1-1 图线注意事项
基本图线的应用
1、尺寸标注的基本规则
1） 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准 确度无关。
2） 图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需要标注计 量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名 称，如45度30分应写成45°30′。
3） 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。 5）常用的尺寸注法符号和缩写词见写词
名称
符号或缩写词
直径
φ
半径
R
球直径
Sφ
球半径
SR
厚度
t
正方形
□
名称 45°倒角
• 正确、完整、清晰、合理。
• 2、尺寸标注的基本要求
• (1) 物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及 绘图的 准确程度无关。 • (2) 图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如
采用其他单位，则必须注明相应的计量单位的代号或名称。 • (3) 物体的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构
