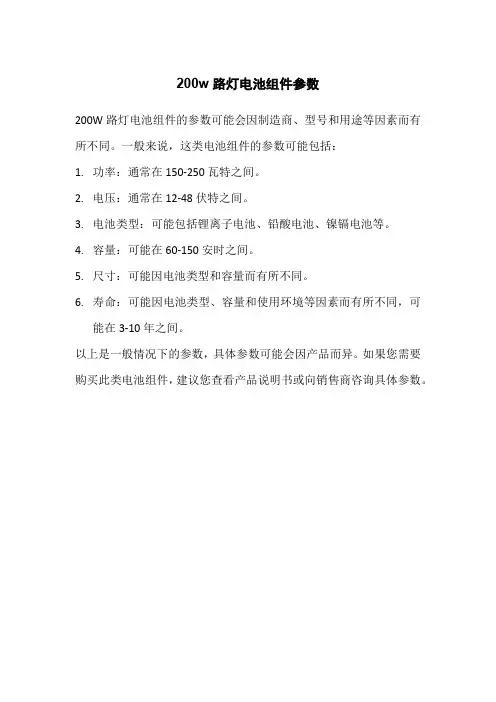

200WLED路灯电源

LED路灯电源的四种设计方案及比较(精)

LED路灯电源的四种设计方案及比较在节能省电的前提下，LED路灯取代传统路灯的趋势越来越明显。市面上，LED路灯电源的设计有很多种。早期的设计比较重视低成本的追求；到近期，共识渐渐形成，高效率及高可靠性才是最重要的。LED路灯是LED照明中一个很重要应用。本文主要是针对几种不同LED路灯的应用，提出了适合的架构，并对其优缺点进行分析，以便让读者能根据具体状况和设计的路灯种类，找到最合适的方案。方案一：直接AC输入，对6串LED分别做恒流控制在本文介绍的几种方案之中，这一种方案应该是目前效率最高、电路成本最低的方案(图1)。直接用光电耦合器对初级侧电路进行回溯控制，调节输出电压。相对于其它传统方案，该方案的开关损耗少。将CS的电压固定在0.25V，对6串LED分别做恒流控制。IC会侦测FB的位置，将电压最低那串LED固定在0.5V。此时由于各串LED的Vf值的总和不同，产生的压降会落在MOS管上，导致一些损耗。如果是一般对Vf分BIN筛选过后的LED，损耗应该可以控制在2%以内，少于一般的开关损耗。该方案的优点是效率高、成本低，缺点是AC输入、需要较多的研发成本。该方案适用于可以用AC直接输入的路灯。方案二：DC或电池输入，对6串LED分别做恒流控制它采用多串的升压结构设计，LED驱动的方式与前一种类似，差别在于由AC输入改为DC或是由电池输入(图2)。低压侧传感的设计只要选择适当的MOS 管，LED可以串相当多的颗数。相对于AC输入的方案，其设计较为简单。但由于多了一次升压的开关，效率相对较低。

该方案的优点是设计简单、电路成本低，缺点是效率较低。它适合太阳能电池或通过适配器输入的路灯。方案三：单串降压结构有些厂商仍喜欢用单串的设计，优点是维修容易，而且可以做模块化设计。不同功率的路灯可以使用相同的灯条，只要更换面板，插上不同数目的灯条，就可以组合出各种不同功率的路灯。但它的缺点是每一串都需要独立的电源模块，成本较高，而降压的结构会让LED 的数目受限于IC的耐压。在图3所示的例子中，LED最多串到14颗，如果要设计20W的灯条，就需要使用700mA的LED。为了使效率达到最高，必需针对LED的数目来调节输入电压，也就是适配器的输出电压。以10颗LED为例，如果要达到最高效率，就必须把输入电压调到约42V左右。该方案的优点是降压结构效率较高、单串设计、配置较为灵活，缺点是电路成本较高、LED 串联数目受限于IC耐压。它适合通过适配器输入的路灯

150W单级LED路灯电源方案

交错并联反激简化LED 路灯电源的设计美国德州仪器半导体技术电源参考设计摘要 - 本文说明了两相交错并联反激变换器的工作原理本文说明了两相交错并联反激变换器的工作原理，，反激变换器反激变换器均均工作于临界导通模式工作于临界导通模式，，控制芯片UCC28060/1的应用可实现LED 电源低电流纹波电源低电流纹波、、高功高功率率因数的技术要求。通过一个150W AC/DC LED 路灯电源的实际设计路灯电源的实际设计、、测试，证明这种设计方案这种设计方案切实切实切实可行可行可行，，并与并与常规常规常规两级功率两级功率两级功率结构结构相比相比，，可实现更简洁的电路可实现更简洁的电路设计设计设计、、更低的成本要求更低的成本要求。。 1. 引言 LED 照明属于低碳、节能、环保的领域，这是LED 产业发展面临的又一次机遇。LED 照明作曲借其突出的优势，成为新能源产业的研究热点之一。根据市场研究公司iSuppli 的最新调查报告，2011年全球LED 照明市场总额将达到90亿美元，其中中国大陆LED 照明市场将有望超过300亿人民币。目前最大的LED 照明市场是LED 背光电源，使用于笔记本电脑、液晶显示器，液晶电视、及手机中。LED 通用照明市场已步入快速发展轨道，特别是在路灯、汽车尾灯、汽车内部和小标识灯、建筑物外墙装饰明明、政府机关的内部通用照明、户外和户内LED 显示屏、家庭射灯等，家用LED 台灯和LED 日光灯市场也已开始启动。 LED 照明已经显示了巨大的发展潜力，并已逐渐应用于城市路灯系统。现今大多数的路灯电源方案主要由三级构成：PFC+DC/DC+恒流源，一般恒流源集成在灯具内部，因而PFC+DC/DC 构成单独的外部AC/DC 电源，一般由灯具公司外购。由于AC/DC 电源是一种两级方案，因而其成本较高，并且控制也比较复杂，目前主要应用于特定场合中。 AC/DC 单级方案结构简单、成本低廉，并且由于使用PFC 控制芯片，可以实现高功率因数、低电流谐波的技术要求。本文将两相交错并联技术应用于电流临界模式PFC 反激变换器中，达到简化电路结构、降低方案成本、并减小电流纹波的目的，说明了这种电路架构在LED 路灯电源具有的先进性与实用性。 2. 设计方案 2.1. UCC28060/1的主要技术特点 UCC28060/1是一种两相自然交错并联PFC 控制芯片，提供诸多灵活性设计方案用于PFC 电路，其具有16个外围管脚，参见图1。主要特征包括：降低PFC 电路物理尺寸；改进PFC 工作效率；并且降低PFC 电路的设计成本。具有相位管理功率，可以改进轻载效率，帮助客户的产品满足能源之星、蓝色安吉尔等世界能效标准要求；并且具有过压、输入欠压、反馈环开环保护、及输入电流冲击时峰值电流限制等，这些保护可提高系统的可靠性。图1 UCC28060/1管脚分布图与传统PFC 控制技术比较，UCC28060/1具有更多的创新之处。这种控制器可工作于85V-265V 宽输入电压范围，并可应用于100W-1000KW 宽功率范围。这个芯片的最大创新之处是内部含有两个临界模式PFC 控制功能，参见图2；并能实现180度自然交错并联功能。严格保持180度的错相工作，可实现低输入、输出电流纹波、及热分布平衡等优点，TI 拥有这方面的专利技术以维持180度交错并联。图2 UCC28060/1内部功能方框图

LED路灯开关电源设计设计方案

LED路灯开关电源设计设计方案 LED路灯是低电压、大电流的驱动器件,其发光的强度由流过LED的电流决定,电流过强会引起LED的衰减,电流过弱会影响LED的发光强度,因此LED的驱动需要提供恒流电源,以保证大功率LED使用的安全性,同时达到理想的发光强度。用市电驱动大功率LED需要解决降压、隔离、PFC(功率因素校正)和恒流问题,还需有比较高的转换效率,有较小的体积,能长时间工作,易散热,低成本,抗电磁干扰,和过温、过流、短路、开路保护等。本文设计的PFC开关电源性能良好、可靠、经济实惠且效率高,在LED路灯使用过程中取得满意的效果。 1 基本工作原理采用隔离变压器、PFC控制实现的开关电源,输出恒压恒流的电压,驱动LED路灯。电路的总体框图如图1所示。 LED抗浪涌的能力是比较差的,特别是抗反向电压能力。加强这方面的保护也很重要。LED路灯装在户外更要加强浪涌防护。由于电网负载的启甩和雷击的感应,从电网系统会侵入各种浪涌,有些浪涌会导致LED的损坏。因此LED驱动电源应具有抑制浪涌侵入,保护LED不被损坏的能力。EMI滤波电路主要防止电网上的谐波干扰串入模块,影响控制电路的正常工作。三相交流电经过全桥整流后变成脉动的直流在滤波电容和电感的作用下,输出直流电压。主开关DC/AC电路将直流电转换为高频脉冲电压在变压器的次级输出。变压器输出的高频脉冲经过高频整流、LC滤波和EMI滤波,输出LED路灯需要的直流电源。 PWM控制电路采用电压电流双环控制,以实现对输出电压的调整和输出电流的限制。反馈网络采用恒流恒压器件TSM101和比较器,反馈信号通过光耦送给PFC器L6561。由于使用了PFC器件使模块的功率因数达到0.95。 2 DC/DC变换器 DC/DC变换器的类型有多种,为了保证用电安全,本设计方案选为隔离式。隔离式DC/DC变换形式又可进一步细分为正激式、反激式、半桥式、全桥式和推挽式等。其中,半桥式、全桥式和推挽式通常用于大功率输出场合,其激励电路复杂,实现起来较困难;而正激式和反激

LED路灯电源及智能调光设计方案

LED路灯电源及智能调光设计方案本文设计的LED 路灯驱动电路采用市电供电且不用电源变压器，驱动电路体积大为减少。驱动电路实现恒流驱动的同时带有PFC 功能，符合当前绿色环保的要求；智能调光电路采用PWM 调光方式，LED 发出较纯的白光，不产生色偏。驱动电路是由HV9931 控制的Buck - Boost - Buck 电路，直接由市电供电实现恒流驱动且带有PFC 功能；调光方式采用PWM 调光，用TLS2561 作为光强度传感器，由PIC16C62 控制产生PWM 调光信号控制HV9931 实现智能调光。实验结果表明该电路转换效率高，功率因数高，输入电流的THD 小，白光LED 路灯光色纯正而且节能，很有市场前景而且有进一步研究的价值。 1 引言 LED 被认为是绿色的第四代光源，是一种固体冷光源，具有高效、寿命长、安全环保、体积小、响应速度快等诸多优点，目前已经在城市景观装、交通信号与商业广告上广泛应用。近年来随着制造工艺的不断发展，大功率高亮度LED 性能不断提升，价格不断下降，目前达到同样的明明效果，LED 的耗电量大约是白炽灯的1 /10，荧光灯的1 /2[2].这些都使得其开始应用于一般照明中，而且很有发展前景，大有取代白炽灯和荧光灯这些传统光源的趋势，世博会上LED 灯的应用可以说代表着这个方向。LED 调光可以节能，高亮度白光LED 的驱动和调光是近年来研究的热点，本文在这方面进行了些研究，并设计了一款带有功率因数校正的LED 路灯驱动和智能调光系统。

2 LED 特性、驱动要求及调光方式 LED 的理论光效为300lm /W.目前实验室水平达260lm /W，市场化水平在120lm /W 以上。高亮度LED 的一般导通电压约为3. 0 ~ 4. 3V，但其核心仍是PN 结，其伏安特性与普通二极管相同。当加在LED 上电压小于其导通电压时，LED 上几乎没有电流通过。但当LED 导通后，其正向电流随正向电压按指数规律变化，很小的电压波动就会引起很大的电流变化。在导通区电压从额定值的80% 上升到100% ，电流则从其额定值的0% 上升到100%. 图1 LED 相对光通量与正向电流关系图1 是LED 相对光通量和其正向电流IF 的关系图。图中可以看出LED 的光通量和其正向电流成正比的关系，因此可能通过控制LED 的正向电流来控制其发光亮度。LED 若采用恒压源驱动，很小的电压变化将引起很大的电流变化，因此恒压驱动只适用于要求不高的小功率的场合下。在要求高的场合和大功率的场合下LED 都要采用恒流驱动。研究表明，LED 发光亮度随工作时间下降，亮

LED路灯驱动电源

LED路灯驱动电源的设计 LED路灯是低电压、大电流的驱动器件,其发光的强度由流过LED的电流决定,电流过强会引起LED的衰减,电流过弱会影响LED的发光强度,因此LED 的驱动需要提供恒流电源,以保证大功率LED使用的安全性,同时达到理想的发光强度。用市电驱动大功率LED需要解决降压、隔离、PFC(功率因素校正)和恒流问题,还需有比较高的转换效率,有较小的体积,能长时间工作,易散热,低成本,抗电磁干扰,和过温、过流、短路、开路保护等。本文设计的PFC开关电源性能良好、可靠、经济实惠且效率高,在LED路灯使用过程中取得满意的效果。 1 基本工作原理采用隔离变压器、PFC控制实现的开关电源,输出恒压恒流的电压,驱动LED 路灯。电路的总体框图如图1所示。 LED抗浪涌的能力是比较差的,特别是抗反向电压能力。加强这方面的保护也很重要。LED路灯装在户外更要加强浪涌防护。由于电网负载的启甩和雷击的感应,从电网系统会侵入各种浪涌,有些浪涌会导致LED的损坏。因此LED驱动电源应具有抑制浪涌侵入,保护LED不被损坏的能力。EMI滤波电路主要防止

电网上的谐波干扰串入模块,影响控制电路的正常工作。三相交流电经过全桥整流后变成脉动的直流在滤波电容和电感的作用下,输出直流电压。主开关DC/AC电路将直流电转换为高频脉冲电压在变压器的次级输出。变压器输出的高频脉冲经过高频整流、LC滤波和EMI滤波,输出LED路灯需要的直流电源。 PWM控制电路采用电压电流双环控制,以实现对输出电压的调整和输出电流的限制。反馈网络采用恒流恒压器件TSM101和比较器,反馈信号通过光耦送给PFC器L6561。由于使用了PFC器件使模块的功率因数达到0.95。 2 DC/DC变换器 DC/DC变换器的类型有多种,为了保证用电安全,本设计方案选为隔离式。隔离式DC/DC变换形式又可进一步细分为正激式、反激式、半桥式、全桥式和推挽式等。其中,半桥式、全桥式和推挽式通常用于大功率输出场合,其激励电路复杂,实现起来较困难;而正激式和反激式电路则简单易行,但由于反激式比正激式更适应输入电压有变化的情况,且本电源系统中PFC输出电压会发生较大的变化, 故DC/DC变换采用反激方式,有利于确保输出电压稳定不变。反激式开关电源主要应用于输出功率为5～150 W的情况。这种电源结构是由Buck-Boost结构推演并加上隔离变压器而得到,如图2所示。在反激式拓扑中,由变压器作为储能元件。开关管导通时,变压器储存能量,负载电流由输出滤波电容提供;开关管关断时,变压器将储存的能量传送到负载和输出滤波电容,以补偿电容单独提供负载电流时消耗的能量。

LED路灯电源及智能调光方案与对策

LED路灯电源及智能调光设计案本文设计的LED 路灯驱动电路采用市电供电且不用电源变压器，驱动电路体积大为减少。驱动电路实现恒流驱动的同时带有PFC 功能，符合当前绿色环保的要求；智能调光电路采用PWM 调光式，LED 发出较纯的白光，不产生色偏。驱动电路是由HV9931 控制的Buck - Boost - Buck 电路，直接由市电供电实现恒流驱动且带有PFC 功能；调光式采用PWM 调光，用TLS2561 作为光强度传感器，由PIC16C62 控制产生PWM 调光信号控制HV9931 实现智能调光。实验结果表明该电路转换效率高，功率因数高，输入电流的THD 小，白光LED 路灯光色纯正而且节能，很有市场前景而且有进一步研究的价值。 1 引言 LED 被认为是绿色的第四代光源，是一种固体冷光源，具有高效、寿命长、安全环保、体积小、响应速度快等诸多优点，目前已经在城市景观装、交通信号与商业广告上广泛应用。近年来随着制造工艺的不断发展，大功率高亮度LED 性能不断提升，价格不断下降，目前达到同样的明明效果，LED 的耗电量大约是白炽灯的1 /10，荧光灯的1 /2[2].这些都使得其开始应用于一般照明中，而且很有发展前景，大有取代白炽灯和荧光灯这些传统光源的趋势，世博会上LED 灯的应用可以说代表着这个向。LED 调光可以节能，高亮度白光LED 的驱动和调光是近年来研究的热点，本文在这面进行了些研究，并设计了一款带有功率因数校正的LED 路灯驱动和智能调光系统。

2 LED 特性、驱动要求及调光式 LED 的理论光效为300lm /W.目前实验室水平达260lm /W，市场化水平在120lm /W 以上。高亮度LED 的一般导通电压约为3. 0 ~ 4. 3V，但其核心仍是PN 结，其伏安特性与普通二极管相同。当加在LED 上电压小于其导通电压时，LED 上几乎没有电流通过。但当LED 导通后，其正向电流随正向电压按指数规律变化，很小的电压波动就会引起很大的电流变化。在导通区电压从额定值的80% 上升到100% ，电流则从其额定值的0% 上升到100%. 图1 LED 相对光通量与正向电流关系图1 是LED 相对光通量和其正向电流IF 的关系图。图中可以看出LED 的光通量和其正向电流成正比的关系，因此可能通过控制LED 的正向电流来控制其发光亮度。LED 若采用恒压源驱动，很小的电压变化将引起很大的电流变化，因此恒压驱动只适用于要求不高的小功率的场合下。在要求高的场合和大功率的场合下LED 都要采用恒流驱动。研究表明，LED 发光亮度随工作时间下降，亮
