三偏心蝶阀的设计过程及标准运用
三偏心蝶阀的设计三偏心蝶阀的设计主要由四部分构成：整体框架结构的设计、各零部件材料的选取、密封副结构的设计以及零部件强度、刚度的计算及校核。
三偏心蝶阀整体框架设计三偏心蝶阀设计可参考许多国内外的产品标准，如《法兰和对夹连接弹性密封蝶阀》（GB/T 12238—2008）、《直GB/T 37621—2019）、《城镇供热用双向金GB/T 37828—2019）、《空气分离设备JB/T 7550—2007）、《金属密封蝶阀》（JB/）、《烟道蝶阀》（JB/T 8692—2013）、《汽轮机用快速关闭蝶阀》（JB/T 11490—2013）、《高炉系统用快递速切断蝶阀》（JB/T 12007—2014）、《液JB/T 12623—2016）、《船用超低温不CB/T 4418—2016）、《电站蝶阀选用导则》、《气动三偏心蝶阀通用技术条件》（HG/）、《普通用途的金属蝶阀》（ISO 10631—）、《双法兰式对夹式和凸耳式蝶阀》（API 609—阀》（MSS SP-67—2017）、《偏心结构的MSS SP-68—2017）和《工业阀门金属蝶阀》）。
查看上述标准可以知道对蝶阀的整体要求及行业专用产品的特殊要求，如设计阀门流通能力时要参考API 609、标准附录A（见图5）等考虑蝶板与管道的间隙，不能为了扩大阀门通道而影响阀门的正常启闭；也不能低于标准规定的最小流道尺寸，以免影响阀门的流通能力。
流通能力的设计要在保证流阻较小的前提下使流量最软件进行建模分析，优化蝶板结构，根据每个开度下的流量绘制开度流量特性曲线。
结合模拟结果进行流量站检测，确定最优方案。
设计大口径三偏心蝶阀时，要考虑安装方向及安装位置（是水平安装还是垂直安装将对计算操作扭矩有影响，见后述），自重较大的要设计支座或吊索。
填料的设计要考虑压力和温度。
另外，关于阀体的结构尺寸及法兰连接标准都可以按照用户要求的标准执行，在此不再赘述。
图5蝶板与管道的间隙2.2 三偏心蝶阀零部件材料的选取三偏心蝶阀零部件材料的选取主要考虑介质的腐蚀性和材料的耐温性，可参考标准具体如下。

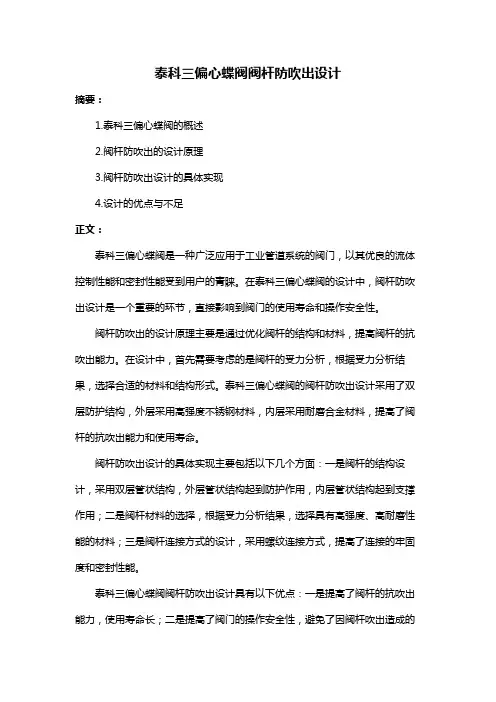

泰科三偏心蝶阀阀杆防吹出设计
泰科三偏心蝶阀阀杆防吹出设计
摘要：
1.泰科三偏心蝶阀的概述
2.阀杆防吹出的设计原理
3.阀杆防吹出设计的具体实现
4.设计的优点与不足
正文：
泰科三偏心蝶阀是一种广泛应用于工业管道系统的阀门，以其优良的流体控制性能和密封性能受到用户的青睐。
在泰科三偏心蝶阀的设计中，阀杆防吹出设计是一个重要的环节，直接影响到阀门的使用寿命和操作安全性。
阀杆防吹出的设计原理主要是通过优化阀杆的结构和材料，提高阀杆的抗吹出能力。
在设计中，首先需要考虑的是阀杆的受力分析，根据受力分析结果，选择合适的材料和结构形式。
泰科三偏心蝶阀的阀杆防吹出设计采用了双层防护结构，外层采用高强度不锈钢材料，内层采用耐磨合金材料，提高了阀杆的抗吹出能力和使用寿命。
阀杆防吹出设计的具体实现主要包括以下几个方面：一是阀杆的结构设计，采用双层管状结构，外层管状结构起到防护作用，内层管状结构起到支撑作用；二是阀杆材料的选择，根据受力分析结果，选择具有高强度、高耐磨性能的材料；三是阀杆连接方式的设计，采用螺纹连接方式，提高了连接的牢固度和密封性能。
泰科三偏心蝶阀阀杆防吹出设计具有以下优点：一是提高了阀杆的抗吹出能力，使用寿命长；二是提高了阀门的操作安全性，避免了因阀杆吹出造成的
事故风险；三是降低了阀门的维修成本，提高了经济效益。
当然，任何设计都存在一定的不足，泰科三偏心蝶阀阀杆防吹出设计也不例外。
其不足之处主要表现在以下几个方面：一是设计复杂，制造难度大，成本较高；二是双层防护结构导致阀杆重量增加，操作力矩增大，对操作人员的操作技能要求较高。
总之，泰科三偏心蝶阀阀杆防吹出设计是一种重要的阀门设计技术，对于提高阀门的使用寿命和操作安全性具有重要意义。
角度可调式三偏心蝶阀结构设计及优化分析
角度可调式三偏心蝶阀结构设计及优化分析3. 惠州力量知识产权代理有限公司摘要：蝶阀是管道中的重要元件，在石油输送控制系统中有非常重要的作用。
本项目研发的“面向石油化工企业的角度可调式三偏心蝶阀”，通过对结构进行改进、优化、工装设计等方面进行研究，将促进惠州市石化工行业工装技术的发展。
对角度进行调整，使阀体锥形密封面与密封座密封面保持紧密配合，延长使用寿命，同时能保证阀体的角度、偏心距离很好地满足工的艺需要，通过优化三偏心蝶阀阀体的加工工序，提升了阀体的加工精度，从而提高产品的质量，提高生产效率，满足了市场的需求。
关键词：角度可调式；三偏心蝶阀；结构设计；优化分析0引言蝶阀是一种简单结构的调节阀，通常用于低压管道介质的开关控制的蝶阀，是指关闭件为圆盘，围绕阀轴旋转来实现开关的一种阀。
随着技术，对蝶阀的要求也提升，传统的中线蝶阀的阀板始终和阀座处于挤压、刮擦状态、阻距在、磨损快，为解决挤压问题，对原有结构进行优化，设计了单偏心蝶阀，从而使它的阀杆轴心偏离了蝶板中心，回转轴心从而使不再是蝶板上下端，解决了过度挤压。
1 三偏心蝶阀的结构蝶阀要满足耐高温的要求，就要使用硬密封材料，但是泄漏量较大；如果要达到零泄漏、就用使用软密封材料，而软材料是不耐高温的。
为了能解决这一问题，在之前双偏心的基础上，又进行了第三次偏心。
经过第三次偏心后，密封断面由真圆变成椭圆，密封面形状也变得不对称，一边倾斜于本体中心线，另一边则平行于本体中心线。
这第三次偏心的最大特点就是从根本上改变了密封构造，形成扭力密封，不再是位置密封，不再依靠阀座的弹性变形，而是完全依靠阀座的接触面压来达到密封效果，从而达到金属阀座零泄。
由于接触面压力与介质压力是成正比关系，耐高压高温也解决了。
[3]2 三偏心蝶阀的设计分析三偏心蝶阀的阀体在三个方向都存在偏心量，导致其阀体密封面的加工困难重重，为降低加工难度，保证密封面的契合度，在加工时采用特殊的工装辅助完成。
三偏心硬密封蝶阀设计原理
三偏心硬密封蝶阀设计原理《蝶阀的奇妙世界：三偏心硬密封蝶阀的设计奥秘》各位朋友，今天咱们聊聊那些藏在管道里的小精灵——蝶阀。
你们有没有好奇过，这些小小的阀门是怎么做到既聪明又耐用的呢？别急，让我来给你们娓娓道来。
首先得说，蝶阀之所以叫“蝶”，是因为它的形状酷似一只蝴蝶。
但你别小看了这蝴蝶，它可有两副面孔哦！一副是优雅的“蝶翼”，另一副则是坚不可摧的“盔甲”。
这就涉及到了我们今天的主题——三偏心硬密封蝶阀。
想象一下，这个“盔甲”可不是普通的材料做的，它是用钢铁铸成的。
没错，就是那种我们平时用来做锅碗瓢盆的那种铁。
这种材质的好处在于，它既坚固又轻便，而且成本还特别亲民。
这样一来，蝶阀就不怕被水冲走，也不用担心生锈的问题。
再来说说那个“盔甲”上的特殊设计。
你看，它的三个耳朵不是一般的耳朵，它们可是经过精心计算和设计的。
这三个耳朵就像是三个忠诚的小卫士，时刻守护着蝶阀的安全。
当水流通过的时候，它们就像三个小舵手，稳稳地引导着水流的方向。
这样一来，无论是大流量还是小流量，蝶阀都能游刃有余，稳稳当当。
更神奇的是，这个蝶阀还有点“调皮”。
别看它平时一本正经，关键时刻却能变个戏法。
比如，当管道里来了个“不速之客”——杂质或者气泡，这些小家伙一进入蝶阀，就会被那两个“耳朵”巧妙地挡住，再也出不去。
这样一来，管道就能保持清澈透明，再也不用为水质问题犯愁了。
当然啦，除了硬实力外，这个蝶阀在设计上也下了不少功夫。
它的结构紧凑，占地面积小，安装起来方便快捷。
而且，它还可以根据需要调整角度，适应各种复杂的工况。
这样一来，无论是高楼大厦的水系统，还是偏远山区的灌溉系统，它都能派上用场。
我想说的是，这个三偏心硬密封蝶阀虽然看起来不起眼，但它可是个真正的“隐藏高手”。
别看它平时不显山不露水，关键时刻却能发挥出惊人的力量。
所以啊，下次再看到管道里的那些“小精灵”，别忘了给它们点个赞，也别忘了感谢那些默默付出的工程师们。
好了，今天的介绍就到这里啦。
泰科三偏心蝶阀阀杆防吹出设计
泰科三偏心蝶阀阀杆防吹出设计1. 引言泰科三偏心蝶阀是一种常用于工业管道系统中的控制阀，其设计具有偏心结构，能够实现较大的流量调节范围和较小的压力损失。
然而，在一些特殊工况下，阀杆可能会受到介质的冲击而发生阀杆防吹出的情况，从而导致阀门无法正常工作。
为了解决这个问题，本文将详细介绍泰科三偏心蝶阀阀杆防吹出的设计。
2. 阀杆防吹出的原因分析阀杆防吹出是指在阀门关闭状态下，介质的压力使阀杆从阀杆导向套中脱出的现象。
造成阀杆防吹出的主要原因包括以下几点：•阀杆导向套的材料选择不当，导致摩擦力不足，无法阻止阀杆的脱出。
•阀杆导向套的结构设计不合理，无法有效地固定阀杆。
•阀杆与阀杆导向套之间的间隙过大，介质的冲击力能够顺利地将阀杆吹出。
3. 阀杆防吹出的设计方案为了解决阀杆防吹出的问题，可以采取以下设计方案：3.1 阀杆导向套材料的选择阀杆导向套的材料应选择具有良好的耐磨性和耐腐蚀性的材料，如不锈钢、高硬度合金等。
这样可以确保阀杆与导向套之间的摩擦力足够大，防止阀杆的脱出。
3.2 阀杆导向套结构的设计阀杆导向套的结构设计应考虑到阀杆的固定和导向功能。
可以采用双导向套的设计，即在阀杆导向套上设置两个环形凸起，使阀杆在关闭状态下能够被夹持住，防止其脱出。
3.3 阀杆与导向套之间的间隙控制阀杆与导向套之间的间隙应控制在合适的范围内，既要保证阀杆的灵活运动，又要防止介质的冲击力将阀杆吹出。
可以采用密封垫片或弹簧等方式，使阀杆与导向套之间的间隙保持在一个合理的范围内。
4. 阀杆防吹出设计的验证方法为了验证阀杆防吹出设计的有效性，可以采用以下方法进行验证：4.1 试验验证可以在实验室中搭建相应的试验装置，模拟实际工况下的介质冲击力，并对阀杆防吹出设计进行试验验证。
通过观察阀杆是否能够稳定地固定在导向套中，以及阀杆与导向套之间的间隙是否合适，来评估设计的有效性。
4.2 数值模拟验证可以利用计算流体力学（CFD）软件对阀杆防吹出设计进行数值模拟。
三偏心阀门结构设计
三偏心阀门结构设计
新三偏心蝶閥結構設計
➢零洩漏 ➢低逸散 ➢防火 ➢超低溫
為使捷流生產之三偏心蝶閥，於使用端之 品質更穩定、性能更能符合業主之要求， 作下列項目之結構設計:
1. DISC SEAT / 閥瓣環 2. BUSH / 軸承 3. VOC / 揮發性氣體逸散
閥瓣環 / DISC SEAT
量越重。 • 蝶閥相對閘閥所佔空間與體積較小。
三偏心蝶閥與閘閥之比較
•蝶閥為1/4轉閥桿設計， 閘閥為上下移動閥桿設計， 造成下列兩項差異：
a. 蝶閥開關時間較快。
b. VOC洩漏量蝶閥較
小。
尺 行程 閘閥 寸 10” 250m/m 43轉
20” 500m/m 85轉
蝶閥
9轉
17.5 轉
30” 750m/m 127 52 Nhomakorabea 轉設計方式:
面接觸
夾層式
閥瓣環 / DISC SEAT
由全金屬之製作方式改為金屬與石墨之夾層方式: 可將洩漏等級由Class Ⅵ提升為「零洩漏」等級
金屬-閥瓣閥座 （MEATL SEAL）
夾層-閥瓣閥座 （LAMINATED SEAL）
BUSH / 軸承
•於靠近內壁端之軸承上增加防塵環設計， 於軸襯處加工防塵溝填入石墨條達到防塵 機構，可將流體之雜質及結晶物質阻絕於 軸心外，防止與軸心磨擦卡死。
新趨勢閥類應用實例
台塑企業三偏心蝶閥新趨勢應用實例 •南亞 EG 廠 •台塑 AE 廠 •台塑 VCM 廠 •台化 AROMA 廠
後語
• 捷流閥業股份有限公司從成立以來即不斷 以製作能夠滿足客戶使用之產品為目標。
• 亦期望各使用之業主能不吝嗇的給捷流服 務之機會，讓雙方在業界能達到雙贏之目 標邁進。
三偏心蝶阀的阀板的偏心角及回转中心位置的优化设计
三偏心蝶阀的阀板的偏心角及回转中心位置的优化设计1 引言近几年来，现代化工业的快速发展，使蝶阀广泛应用于先进的工艺过程。
为此世界各国都在研究新的蝶阀密封结构形式，使其能够满足新的工艺要求。
最近，我们在双偏心的基础上使蝶板的中心偏置一定的角度，形成三偏心密封结构，它保留了双偏心蝶阀的优点，同时又减小了偏心驱动力矩。
但是，三偏心结构的设计相当复杂，合理选择回转中心的位置显得十分重要，本文就最佳偏心角和回转中心的优化设计进行探讨。
2 三偏心结构的密封原理当前三偏心结构的密封副形式多种多样，有球形、抛物线形、锥面形等，由于锥面密封面的加工性能好，按一般工艺就可以保证其设计精度，在此，以锥面密封为例讨论其密封原理。
图1为三偏心蝶板的设计原理图。
蝶板密封面为锥面，若采用正圆锥体，由于其大端直径大于阀座密封圈内径，启闭蝶板时容易与阀座发生干涉，采用偏心角为α的偏心锥面解决了这个问题。
设回转中心为E点，密封最佳点为P1、P2，则EP1<EP2，EP1<O1P，能够实现快速脱离密封面，而且EP1>EA，因此A点也能顺利通过阀座，并实现接触密封。
当蝶板继续关闭时，由于EA′>EP1，故蝶板越关越紧，能实现阀门的自锁。
3 蝶板最佳偏心角的选择原则3.1 保证阀门的密封性阀门的密封性是靠密封副间挤压变形后，阻断介质的渗透力而切断介质的流动来实现的。
为了实现密封，在密封副间必须具备一定的密封力，具体反映在密封面上即需要一定的密封比压。
根据密封原理可知，应满足密封条件：q m<q<[q] （1）式中q—实际密封比压，MPa[q]—密封材料的许用比压，MPaq m—必需密封比压，MPa必需密封比压值按下式计算：（2）式中C—与密封面材料有关的系数K—在给定密封材料情况下，考虑介质压力对比压值的影响系数P—介质工作压力，MPab m—密封面接触宽度，mm由此可见，阀门密封必需密封比压q m与接触密封宽度b m有关。
