ch3-3 8086指令系统(算术运算与逻辑运算)

AL×OPRD AX
AH为高8位，AL为低8位。
AL (8位)
s (8位)
AH AL (16位)
第三章 8086/8088 指令系统
b. 16位乘法 AL×OPRD AX DX为高16位，AX为低16位。
AX (16位)
s (16位)
DX AX (32位)
第三章 8086/8088 指令系统
• 该指令可以得到负数的绝对值。 • 执行该指令后一般都会使得CF为1
第三章 8086/8088 指令系统
(5) 比较指令 CMP d, s
功能：作一次减法运算d–s，但不送结果，
只根据结果设置标志位。比较指令往往用于判断两数是否相等，或两数大小关系。若相等，则零标志ZF=1。
第三章 8086/8088 指令系统
01110011 00110111 相减
00111100 00000110 调整
00110110
最后结果 AL = 00110110B(代表36)，CF=0
第三章 8086/8088 指令系统
(5) AAM 功能：对未组合型BCD的乘法结果进行调整。例： MOV AL， 00001000B (代表8) MOV BL， 00001001B (代表9) MUL BL AAM
否则不作调整。
第三章 8086/8088 指令系统
例： MOV AH， 0 MOV AL， 00000110B ADD AL， 00000111B
AAA
；代表6 ；代表7
00000110 6 + 00000111 7
00001101 调整 + 00000110
00010011
清0
00000011 AL 00000000+1=00000001AH

《微型计算机系统》考试试卷

安徽大学江淮学院2013—2014学年第 1 学期《微机原理及应用》期中考试试卷（闭卷时间100分钟）院/系计算机科学与电子技术年级11级专业电子信息工程（）姓名学号一、填空题（每小题1分，共20分）1、已知X、Y的真值分别为56D和-21D，[X+Y]补码为__________________(用二进制表示)。

2、8086CPU的外部数据总线有_______位，其内部的BIU和EU分开，所以______________和_____________可以重叠操作，提高了CPU的利用率。

3、若CS=7000H,则当前代码段可寻址的存储空间范围是从_________H 到__________H。

4、设堆栈指针SP的初值为2300H，AX=50ABH，BX=1234H，依次执行指令PUSH AX、PUSH BX及POP AX之后，SP=---________________，AX=______________。

5、8086的存储器读/写总线周期由__________个T状态组成，ALE信号在__________状态内有效，其作用是__________________________________________。

6、RESET信号有效后使、、、、寄存器清零。

7、总线保持请求/总线保持响应是、。

8、已知AL=7BH，BL=38H，若执行ADD AL，BL后，CF=_____，OF=_____，PF=______。

二、单项选择题（在备选答案中选出一个正确答案，并将其号码填在题后的表中。

1、运算器的主要功能是( )。

（A）算术运算（B）逻辑运算（C）算术运算与逻辑运算（D）函数运算2、下列有关指令指针寄存器的说法中，哪一个是正确的( )。

（A）IP存放当前正在执行的指令在代码段中的偏移地址（B）IP存放下一条将要执行的指令在代码段中的偏移地址（C）IP存放当前正在执行的指令在存储器中的物理地址（D）IP存放当前正在执行的指令在存储器中的段地址3、若用MB作为PC机主存容量的计量单位，1MB等于( )字节。

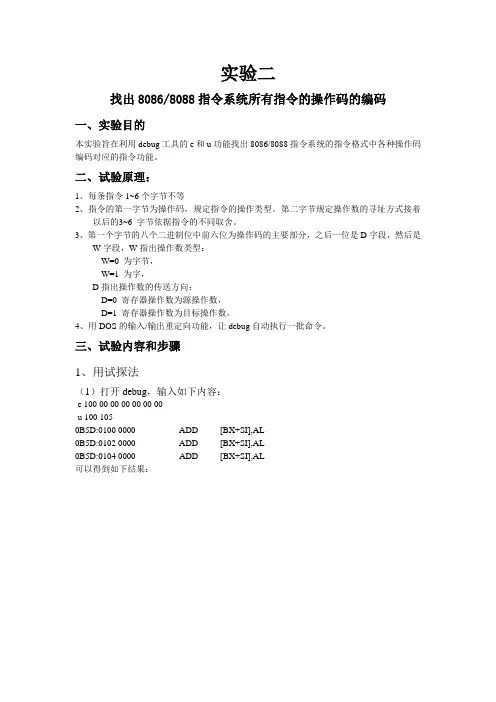

实验报告——找出80868088指令系统所有指令的操作码的编码

实验二找出8086/8088指令系统所有指令的操作码的编码一、实验目的本实验旨在利用debug工具的e和u功能找出8086/8088指令系统的指令格式中各种操作码编码对应的指令功能。

二、试验原理：1、每条指令1~6个字节不等2、指令的第一字节为操作码，规定指令的操作类型。

第二字节规定操作数的寻址方式接着以后的3~6 字节依据指令的不同取舍。

3、第一个字节的八个二进制位中前六位为操作码的主要部分，之后一位是D字段，然后是W字段，W指出操作数类型：W=0 为字节，W=1 为字，D指出操作数的传送方向：D=0 寄存器操作数为源操作数，D=1 寄存器操作数为目标操作数。

4、用DOS的输入/输出重定向功能，让debug自动执行一批命令。

三、试验内容和步骤1、用试探法（1）打开debug，输入如下内容：-e 100 00 00 00 00 00 00-u 100 1050B5D:0100 0000 ADD [BX+SI],AL0B5D:0102 0000 ADD [BX+SI],AL0B5D:0104 0000 ADD [BX+SI],AL可以得到如下结果：结论：操作码字节前六位为000000（二进制）看来是一条ADD指令，而且只占两个字节。

记下来：指令码汇编指令---------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL（2）将指令首字节变为01，重复以上实验-e 100 01 00-u 100 1010B5D:0100 0100 ADD [BX+SI],AX得到以下结果：结论：第1字节由00（二进制0000 0000）变为01（二进制0000 0001），ADD指令的第二个操作数由AL变为了AX。

AL为8位寄存器、AX为16位寄存器，印证了W字段的作用，增加一条有用的记录：指令码汇编指令-------------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL0B5D:0100 0100 ADD [BX+SI],AX（3）将指令首字节变为02，重复以上实验-e 100 02 00-u 100 1010B5D:0100 0200 ADD AL,[BX+SI]得到以下结果：结论：第1字节由00（二进制0000 0000）变为02（二进制0000 0010），ADD 操作的传送方向发生转变，印证了D字段的作用。

第5章 8086的指令系统

图5.4
例5.16的执行情况
寄存器相对寻址可用于表格处理或访问一维数组中的元
素。把表格的首地址设置为位移量，利用修改间接寄存器的值
来存取表格中的任意一个元素。表5.2列举了一些寄存器相对寻址方式所用的示例。
表5.2 寄存器相对寻址示例
指令二进制位数功能说明将 ES 附加段有效地址为 DI 加上 64H 中字的内容送入 AX 寄存器中将数据段有效地址为 SI 加上偏移量中字节的内容送入 CL 寄存器中将数据段有效地址为 EAX 加上 0AH 中字的内容送入 DI 寄存器中将数据段有效地址为 EBX 加上偏移量中双字的内容送入 EAX 寄存器中
图5.2
例5.5的执行情况
【例5.8 】 MOV AX，系统默认为数据段)
这种寻址方法是以数据段的地址为基础，可在多达64KB 的范围内寻找操作数。 ② 8086中允许段超越（除默认的数据段DS以外），即允许操作数在以代码段、堆栈段或附加段为基准的区域中。
寄存器寻址使用的寄存器类型要匹配，8位和16位，16
位和32位及8位和32位寄存器是决不能混用的。有些指令可除外，如：SHL AX，CL。详细在后面讲。
除上述两种寻址方式外，以下各种寻址方式的操作数均在代码段以外的存储区中，寻址方式通过不同的途径求得操作数的偏移地址，即有效地址EA ( Effective Address)。 3．直接寻址(Direct Addressing)
第5章
INTEL 8080/8088 指令系统
5.1 概述
5.2 8086/8088的寻址方式
5.3 指令格式 5.4 8086 /8088指令系统习题与思考题
5.1 概
述（p70）

48086CPU指令系统

• 不能使用段寄存器
XCHG DS，ES XCHG AX，DS XCHG DS，[ BX ] • 不能使用双存储器 XCHG [ BX ]，[ SI ] • 不能使用立即数 XCHG AX，2000H XCHG 20H，BL
《例》用 MOV、PUSH，POP、XCHG 指令完成两寄存器AX、BX 中数据的交换
• 指令格式
•
指令功能
OPR1、OPR2 两个操作数间交换数据
数据传送类指令
XCHG指令的应用范围
• 通用寄存器与通用寄存器间交换数据
XCHG AX，BX XCHG DL，CH • 通用寄存器与存储器间交换数据 XCHG AX，[ BX ] XCHG [ SI ]，AL
数据传送类指令
XCHG指令的禁用情况
通用传送指令 PUSH、POP 中 src、dst 操作数的使用
• 为通用寄存器、段寄存器操作数
PUSH AX、PUSH ES POP DS、 POP BX • 为存储器操作数 PUSH [ 2000H ]、PUSH [ BX ] POP [ BX ]、 POP [ 1000H ]
通用传送指令PUSH、POP中 src、dst 操作数的禁用
数据传送类指令
指令 LEA 与 LDS，LES 的区别
• LEA src
scr 表示存储器地址本身
• LDS r，src
LES r，src src 表示存储器地址中的值
地址传送指令的比较
已知：DS＝09A0H，BX＝ 0048H
LEA DI，[BX] → 执行后：DI＝0048H 等价于 MOV DI，OFFSET [BX] LDS DI，[BX] → 执行后：DI＝003EH DS＝0816H LES DI，[BX] → 执行后：DI＝003EH ES＝0816H Memory

实验三 8086 常用指令练习

实验名称实验三 8086 常用指令练习一、实验目的1、通过实验掌握常用数据传送指令、算术运算指令。

2、MOV、XCHG、ADD、ADC、SUB、SBB等常用指令的使用。

二、实验要求1、16进制数加减法手算结果及实验结果。

2、8086 常用指令练习部分的逐条运行记录,思考结果及自编程序运行记录。

三、实验环境DOS操作系统。

四、实验内容1、传送指令1)用A命令在内存100H处键入下列内容:MOV AX,1234MOV BX,5678XCHG AX,BXMOV AH,35MOV AL,48MOV DX,75ABXCHG AX,DX图1在内存100处键入指令2)用U命令检查键入的程序并记录,特别注意左边的机器码。

图2用U命令检查键入3)用T命令逐条运行这些指令,每运行一行检查并记录有关寄存器及IP的变化情况。

并注意标志位有无变化。

图3 T命令逐条运行图4 T命令逐条运行图5 T命令逐条运行2、加减法指令:1)用A命令在内存200H处键入下列内容:MOV AH,34MOV AL,22ADD AL,AHSUB AL,78MOV CX,1284MOV DX,5678ADD CX,DXSUB CX,AXSUB CX,CX图6在内存200处键入指令3)用U命令检查键入的程序及对应的机器码。

图7用U命令检查键入4)用T命令逐条运行这些指令,检查并记录有关寄存器及ZF 情况。

图8 T命令逐条运行图9 T命令逐条运行图10 T命令逐条运行ZF无变化思考:这次运行还是打入T,行不行?怎么办?用R命令检查一下IP的内容。

注意T命令与IP的关系。

3、带进位加减法:1)用A命令在内存300H处键入下列内容,并用U命令检查:MOV AH,12MOV AL,84MOV CH,56MOV CL,78ADD AL,CLADC AH,CHMOV DH,A7MOV DL,58SUB DL,7FSBB DH,34图11在内存300处键入指令图12用U命令检查键入2)用T命令逐条运行这些指令,检查并记录有寄存器及CF内容。

微机原理期末考试题库及答案(含3套试卷)

微型计算机原理与接口技术综合测试题一一、单项选择题 (下面题只有一个答案是正确的，选择正确答案填入空白处)1．8086CPU通过（1 ）控制线来区分是存储器访问，还是I/O访问，当CPU执行IN AL,DX指令时，该信号线为（ 2 ）电平。

（1） A. M/ B. C. ALE D. N/(2) A. 高 B. 低 C. ECL D. CMOS2．n+1位有符号数x的补码表示范围为（）。

A. －2n < x < 2nB. －2n ≤ x ≤ 2n -1C. －2n -1 ≤ x ≤ 2n-1D. －2n < x ≤ 2n3．若要使寄存器AL中的高4位不变，低4位为0，所用指令为（）。

A. AND AL, 0FHB. AND AL, 0FOHC. OR AL, 0FHD. OR AL 0FOH4．下列MOV指令中，不正确的指令是（）。

A. MOV AX, BXB. MOV AX, [BX]C. MOV AX, CXD. MOV AX, [CX]5．中断指令INT 17H的中断服务程序的入口地址放在中断向量表地址（）开始的4个存贮单元内。

A. 00017HB. 00068HC. 0005CHD. 0005EH6．条件转移指令JNE的条件是（）。

A. CF=0B. CF=1C. ZF=0D. ZF=17. 在8086/8088 CPU中，一个最基本的总线读写周期由（1 ）时钟周期(T状态)组成，在T1状态，CPU往总线上发（ 2 ）信息。

⑴ A. 1个 B. 2个 C. 4个 D. 6个⑵ A. 数据 B . 地址 C. 状态 D. 其它8. 8086有两种工作模式, 最小模式的特点是（ 1 ）,最大模式的特点是（ 2 ）。

⑴ A. CPU提供全部控制信号 B. 由编程进行模式设定C. 不需要8286收发器D. 需要总线控制器8288⑵ A. M/ 引脚可直接引用 B. 由编程进行模式设定C. 需要总线控制器8288D. 适用于单一处理机系统9.在8086微机系统的RAM 存储单元器0000H:002CH开始依次存放23H，0FFH，00H，和0F0H四个字节，该向量对应的中断号是( )。

8086微处理器-指令系统思维导图,脑图

8086微处理器指令系统数据传送数据传送指令可完成寄存器与寄存器之间、寄存器与存储器之间以及寄存器与I/O 端口之间的字节或字传送，它们共同的特点是不影响标志寄存器的内容通用数据传送指令MOV 传送指令格式： MOV 目标，源指令功能：将源操作数（一个字节或一个字）传送到目标操作数。

源操作数可以是8/16位通用寄存器、段寄存器、存储器中的某个字节/字或者是8/16 位的立即数。

堆栈操作指令后进先出的规则存取信息堆栈指针信息存入堆栈时，堆栈指针将自动减量，并将信息存入堆栈指针所指出的存储单元当需要从堆栈中取出信息时，也将从堆栈指针所指出的存储单元读出信息，并自动将堆栈指针增量堆栈指针始终指向堆栈中最后存入信息的那个单元栈顶不断移动、动端堆栈区的另一端则是固定不变的栈底PUSH 入栈指令格式： PUSH 源指令功能：将源操作数压入堆栈。

源操作数可以是16 位通用寄存器、段寄存器或者是存储器中的数据字。

P38 例 2.12POP 出栈指令格式： POP 目标指令功能：将堆栈中当前栈顶和次栈顶中的数据字弹出送到目标操作数。

目标操作数可以是16 位通用寄存器、段寄存器或者是存储单元。

P39 例 2.13XCHG 交换指令1格式： XCHG 目标，源指令功能：将源操作数与目标操作数（一个字节或一个字）相互交换位置。

源操作数可以是通用寄存器或存储单元。

目标操作数只允许是通用寄存器。

P39 例 2. 14XLAT 换码指令2目标地址传送指令这是一类专用于传送地址码的指令，可用来传送操作数的段地址或偏移地址LEA 有效地址送寄存器指令格式： LEA 目标，源指令功能：将源操作数的有效地址EA 传送到目标操作数。

源操作数必须是存储器操作数。

目标操作数必须是16位通用寄存器。

LDS 指针送寄存器和DS指令格式： LDS 目标，源指令功能：从源操作数所指定的存储单元中取出某变扯的地址指针（共4 个字节），将其前两个字节（即变量的偏移地址）传送到目标操作数，后两个字节（即变量的段地址）传送到DS 段寄存器中。

CH3_8086指令系统-陈裕国

寄存器操作数：

参加运算的数存放在指令给出的寄存器中，可以是16位或8位。
例：

MOV AX，BX
MOV DL，CH 接下页
存储器操作数

参[ ]

立即数或寄存器
接下页
存储器操作数例

例： MOV AX，[1200H] MOV AL，[1200H]
立即数寄存器

存储器
快！
接下页
六、CISC和RISC指令系统

CISC指令系统

指令的功能强，种类多，高级语言和机器语言间的距离缩小；指令系统复杂，难使用。指令功能较弱，种类少，格式简单；多数指令在一个计算机周期内完成；对存储器的结构和存取速度要求较高。返回

RISC指令系统

答：（1）源操作数是内存寻址中的寄存器间接寻址， EA=BX；目的操作数是寄存器寻址；传送的是字数据。
（2）源操作数是内存寻址中的相对基址变址寻址， EA=BX+DI+0004H；目的操作数是寄存器寻址；传送的是字数据。返回
3.3
8086指令系统
一、数据传送类指令二、算术运算指令三、逻辑运算指令四、移位指令五、串操作指令六、控制转移指令七、处理器控制指令返回
PUSH指令（进栈操作指令）
指令格式：PUSH src 功能：SP－2→SP（隐含操作）；将字数据src送到EA=SP的堆栈段内；
例：PUSH AX
设AX=1020H
接下页
PUSH指令（进栈操作指令）
返回
POP指令（出栈操作指令）
指令格式：POP dst 功能：将EA=SP的字送到目的操作dst中。 SP+2→SP

第三章 8086的寻址方式和指令系统[3-4]

§3-3 8086的指令系统
3、循环控制指令(Iteration Control)
通常的循环控制
MOV CX, N ; N为循环次数 BEGIN: …. …. …. DEC CX JNZ BEGIN 用LOOP BEGIN替换
循环体
有了循环控制指令，上面程序简化为： MOV CX, N BEGIN: ……
单字节指令，总是被安排在中断服务程序的出口处。
任何中断服务程序不管是外部中断引起的，还是内部中断引起的 , 最后都要
用IRET返回。
举例：
主程序： CODE START: SEGMENT ASSUME CS:CODE, DS:CODE …… STI . . . ENDS END START 中断子程序： …… STI . . . CLI … STI IRET
微型计算机原理与接口技术
第 8讲佘青山
86919130 qsshe@
There’s always more to learn, and there are always better ways to do what you’ve done
（ 1 ）无符号数比较测试指令中，指令助记符中的“ A”是英文 Above的缩写，表示“高于”之意，“B”是英文Below的缩写，表示“低于”之意；
（2）带符号数比较测试指令中，指令助记符中的“G”(Great than)表示大于， “L”(Less than)表示小于。
12:16
17
§3-3 8086的指令系统
24
CODE
12:16
§3-3 8086的指令系统
6类指令系统：
数据传送指令算术运算指令逻辑运算和移位指令字符串处理指令

微机原理与接口技术 (第三版)电子工业出版社第03章 8086的指令系统

4、寄存器间接寻址（Register indirect addressing）内存单元的逻辑偏移地址通过寄存器间接给出。例: MOV SI , 61A8H MOV DX , [SI]
5、基址/变址寻址（Based/Indexed addressing）位移量是一带符号的16位16进制数。当使用BX或BP寄存器时，称基址寻址；使用SI 或DI寄存器时，称变址寻址。例: MOV CX , 36H[BX] MOV －20[BP] , AL
2、MOV数据传送指令其格式为： MOV 目的操作数，源操作数 • 目的操作数和源操作数均可采用不同的寻址方式， • 两个操作数的类型必需一致。
二、寻址方式介绍பைடு நூலகம்
1．立即寻址（Immediate addressing）操作数就在指令中，紧跟在操作码后面，作为指令一部分存放在内存的代码段中，这种操作数称为立即数。例： MOV AX , 34EAH MOV BL , 20H
3）、段间直接转移 JMP far PTR 目标地址 4）、段间间接转移 JMP WORD PTR[BX][SI]
2、条件转移指令
1）、单条件转移指令 ① JC ② JNC ③ JE/JZ ④ JNE/JNZ ⑤ JS ⑥ JNS ⑦ JO ⑧ JNO ⑨ JP/JPE ⑩ JNP/JPO ;CF标志为1，则转移 ;CF标志为0，则转移 ;ZF标志为1，则转移 ;ZF标志为0，则转移 ;SF标志为1，则转移 ;SF标志为0，则转移 ;OF标志为1，则转移 ;OF标志为0，则转移 ;PF标志为1，则转移 ;PF标志为0，则转移
3、目标地址传送指令
这类指令有： 1）LEA 有效地址传送到寄存器 2）LDS 装入一个新的物理地址 3）LES 装入一个新的物理地址

第3章8086寻址方式和指令系统-题

第3章8086寻址⽅式和指令系统-题第3章8086寻址⽅式和指令系统⼀、单项选择题（共50⼩题）1、指令MOV AX,[3070H]中源操作数的寻址⽅式为（）A、寄存器间接寻址B、⽴即寻址C、直接寻址D、变址寻址2、DS是（）A、数据段寄存器B、代码段寄存器C、堆栈段寄存器D、附加数据段寄存器3、CF是（）A、进位标志位B、辅加进位标志位C、符号标志位D、全零标志位4、SS是_（）A、数据段寄存器B、代码段寄存器C、堆栈段寄存器D、附加数据段寄存器5、指令MOV [BX]，AX中A、⽬的操作数是寄存器操作数B、源操作数是存储器操作数C、⽬的操作数是存储器操作数D、源操作数是⽴即操作数6、CS是（）A、数据段寄存器B、代码段寄存器C、堆栈段寄存器D、附加数据段寄存器B、源操作数存于堆栈段C、⽬的操作数存于数据段D、⽬的操作数存于堆栈段8、BX是（）A、8位通⽤寄存器B、16位通⽤寄存器C、16位段寄存器D、16位变址寄存器9、ZF是（）A、进位标志B、⽅向标志C、符号标志D、零标志10、IP是（）A、指令指针寄存器B、堆栈指针寄存器C、通⽤寄存器D、变址寄存器11、SI是（）A、8位通⽤寄存器B、16位通⽤寄存器C、16位段寄存器D、指令指针寄存器12、DL是（）A、16位段寄存器B、16位通⽤寄存器C、8位通⽤寄存器D、16位标志寄存器13、指令IDIV BX 的含义是（）A、（AX）/（BX）B、（DX：AX）/（BX）C、（AL）/（BX）D、（AL）/（BL）B、DXC、BPD、DI15、设SS＝2000H，执⾏下列程序段后SP＝（）MOV SP，2000HPUSH AXA、21FFEHB、20000HC、22000HD、22002H16、寄存器间接寻址⽅式中，操作数在( )中。

A、通⽤寄存器B、堆栈C、内存单元D、段寄存器17、JMP WORD PTR[DI]是( )A、段内间接转移B、段间间接转移C、段内直接转移D、段间直接转移18、堆栈指针SP的作⽤是( )。

第三章 8086 8088指令系统

SI 1200
+)
6000 0 1200 61200 AX 33 44
61200H 61201H
存储器 . . . 44H 33H 数据段
. . .
图 3-5 寄存器间接寻址示意图
3.2.5 寄存器相对寻址
寄存器相对寻址——操作数在存储器中。由指令指定的地址寄存器的内容加上指令中
给出的一个8位或16位的地址位移量，即可得操作数的偏移地址。
SI AX AX AX AX AX
3.2.8隐含寻址
隐含寻址—— 操作数隐含在操作码中,在有些指令的操作数中，不仅包含了操作的性质，
还隐含了部分操作数的地址。如乘法指令 MUL，在这条指令中只须指明乘数的地址，而被乘数已经乘积的地址是隐含且固定的。这种将一个操作数隐含在指令码中的寻址方式就称为隐含
立即数操作数：所谓立即数指具有固定数值的操作数，不因指令的执行而发生变化。立即数操作数只能用作源操作数，而不能用作目标操作数。

寄存器操作数：
8086CPU的8个通用寄存器和4个段寄存器可以作为指令中的寄存器操作数，寄存
器操作数在指令中既可以作为源操作数，也可以用作目标操作数。存储器操作数：参加运算的数据是存放在内存中。
两单元的内容送到AX中。假设DS=2000H,则所寻找的操作数的物理地址为： 2000H×10H+3102H = 23102H, 指令的执行情况如图3-3所示
存储器 . . .
MOV操作码
02H 31H AH AL 23102H 23103H
图 3-3 直接寻址方式
代码段
. . . ×× ×× . . . 数据段
请注意：使用基址—变址方式时，不允许将两个基址寄存器或两个变址寄存器组合

8086指令系统总结

8086指令系统总结学习微处理器及其程序设计，必须掌握微处理器的指令系统。

本章以 8086 微处理器为例介绍微型计算机的指令系统，包括指令格式、寻址方式和各类指令功能。

要明确各种寻址方式的区别和特点，掌握有效地址和物理地址的计算方法，要正确使用指令，掌握各类指令的功能、对标志位的影响和使用上的一些特殊限制。

能够编写小汇编程序，初步掌握汇编程序的编写和调试方法。

本章的重点难点内容是： 8086 的指令格式及寻址方式， 8086 的常用指令和8086 指令前缀的使用。

下面我们分别进行总结：一．8086寻址方式（1）操作数是数字，指令中立即写出数字------------立即数寻址MOV AX，1234H 解释此句意义（2）操作数是寄存器内容，指令中写出寄存器的符号---------寄存器寻址MOV AX，BX（3）操作数是存储单元内容，用括号括出存储单元有效地址-----直接寻址MOV AX，[1234H]MOV AX，ES：[1234H]（4）操作数是存储单元内容，用括号括出寄存器或其表达式，寄存器或其表达式的值为存储单元有效地址-------------间接寻址MOV AH，[BX]MOV AX，ES：[SI]MOV AL，[BX+SI+5]===5[BX+SI]===5[BX][SI]二．8086指令系统1.数据传送指令（一）通用传送指令（1）MOV指令指令格式：MOV 目，源功能：将源操作数传送给目标操作数。

（2）堆栈操作指令进栈指令：PUSH格式：PUSH 源功能：将源操作数压入堆栈。

例：用堆栈指令完成上例的功能。

MOV AX，3000HMOV DS，AX ；段寄存器填充MOV SI，0100H ；基本指令执MOV DI，2000H ；行前的初值MOV CX，50NT：PUSH [SI] ；程序从这POP [DI] ；开始设计INC SIINC SIINC DIINC DILOOP NTMOV AH，4CHINT 21H（3）交换指令 XCHG格式：XCHG 目，源功能：源和目标中的内容交换。

第3章 8086指令系统(最后有练习题)

开始
8086CPU的指令系统的基本指令

包括数据传送类指令、算术运算类指令、位操作类指令、串操作类指令、控制转移类指令、处理机控制类指令。后几节将分别介绍这些指令的语句格式和功能。
3.1 8086的寻址方式

3.1.1 数据的寻址方式 3.1.2 程序转移地址的寻址方式 3.1.3 对端口的寻址方式
3.1.2 程序转移地址的寻址方式
用来确定转移指令及CALL指令的转向地址。
段内寻址
段内直接寻址段内间接寻址段间直接寻址段间间接寻址
段间寻址
段内：转移指令与转向的目标指令在同一代码段中,(CS)不变。
段间：转移指令与转向的目标指令在两个代码段中, (CS) 变化。
表示转移距离（称为位移量）的操作符:
返回本节
2 . 寄存器寻址

寄存器寻址方式的操作数在指令指明的寄存器中。汇编格式：R ，其中R表示寄存器名。功能：操作数直接存放在寄存器R中。例如：MOV AL，BL
【例3-2】下列程序执行后，（AX）=？，
（BX）=？
MOV AX，1234H
MOV BX，5678H
ADD AX，BX 执行：1234H→AX 5678H→BX （AX）+（BX）→AX 执行后：（AX）=68ACH，（BX）=5678H
3 . 直接寻址

特点：操作数在内存中。汇编格式：①含有变量的地址表达式。 ②段寄存器名：[EA] 。功能：指令下一字单元的内容是操作数的偏移地址EA。图形表示：
【例3-3】
寄存器和存储器内容为：（AX）=1212H，（DS）=3000H，（32000H）=45H， (32001H)=46H。执行指令：MOV AX ，[2000H] 问执行后：（AX）=? Step1：计算地址DS*16+2000H=32000H Step2：找内容（32000H）,(32001H) 所以执行后：（AX）=4645H

第3章8086指令系统(上)

操作数的物理地址为： (SI) (DS)×16＋ (DI) (BX)
或
(SS)×16＋(BP)
【例3-4】已知：(DS)＝3000H，(BX)＝1100H，(31100H)＝ 12H，(31101H)=34H,执行指令：MOV AX, [BX]。操作数的物理地址为：(DS)×16＋(BX)＝3000H×16＋ 1100H＝31100H，指令执行后(AX)＝3412H。
本章内容提要
3.1 8086指令系统入门 3.2 数据据传送类指令 3.3 算术运算与逻辑运算类指令
3.1 8086指令系统入门
3.1.1 指令分类
数据传送类指令算术运算类指令
字符串操作指令处理器控制类指令
逻辑运算类指令
程序控制类指令
3.1.2 指令格式
操作码 [目的操作数][，源操作数]
3.1.3 操作数寻址
ADD SI, 2 LOOP LOP MOV BX, SI MOV DI, BX MOV 1000[DI], AX
;将累加和存入1000+（DI）指 ;向的内存单元
3.2 数据传送类指令
3.2.1 传送指令
格式：MOV DST, SRC 功能：将源操作数传送给目的操作数。 ① ② ③ ④ 在CPU内部寄存器之间进行数据传送 MOV AX,BX 在CPU内部寄存器与存储器之间进行数据传送 MOV AX,[1000H] 将立即数传送给寄存器 MOV AX,1234H 将立即数传送给存储单元 MOV [1000H],1000H
【例3-15】已知：(DS)＝3000H，(32000H)＝12H，(32001H)＝ 34H，(32002H)＝56H，(32003H)＝78H。执行指令：LDS SI, [2000H]。

第三次课 8086的指令系统

第三章8086的指令系统3．1 8086指令系统概述所谓一个微处理器的指令系统是一个微处理器所执行的全部指令的集合。

在8086的指令系统中一共有133条指令。

8086指令系统是在8位微处理器8080／8085的指令系统基础上设计的，它兼容了8080／8085的全部指令，这部分对8位微处理器具有兼容性的指令往往是处理字节(8位)的。

此外，8086还有自己所特有的对字或字符串的处理指令，以及对带符号数的运算指令、中断指令和协处理器指令。

对微处理器的指令的描述，一般有两种表示方法：指令的机器码和汇编指令。

无论对于机器码指令还是对于汇编指令均要解决三个问题（三个信息）（1）指令要完成什么操作（操作码）；（2）参加这个操作的操作数在哪里（操作数）；（3）操作结果放在哪里（结果）；为了简化指令，通常在微机系统中规定：操作结果要放在某一个操作数中。

如MOV AL，08H；ADD AX，BX；（源操作数，目标操作数）这样，就将指令所要提供的信息简化为了两部分：操作码、操作数。

指令的机器码就是用二进制码描述指令的操作码和操作数的一种方式，实际上在微机系统内部，指令就是以机器码的形式存在的。

所谓的汇编指令是用指令功能的英文缩写表示操作码，用数字和符号表示操作数的指令描述方法。

例如操作码操作数MOV AX，2000H操作码B8H操作数：00H20H由于汇编语言程序有便于理解、识别、阅读和交流的优点。

所以汇编指令得到了广泛的应用。

但由于最终在机器中使用的是机器码，所以要有一个中间环节就是对其进行翻译。

3．2 8086指令的寻址方式所谓寻址方式就是寻找操作数的方式，所以寻址方式实际上在两种情况下被涉及：一种是用来对操作数进行寻址；另一种是对转移地址和调用地址进行寻址。

下面我们所讨论的寻址方式都是针对操作数的，关于指令地址的寻址，将在讲述转移指令和调用指令时作具体说明。

一条指令的机器码通常包含操作码(OP)和操作数两部分。

汇编-第3章 8086指令系统

3.3 指令的执行时间
3.4 8086/8088指令系统
3.1 8086/8088指令格式
机器指令：指挥计算机完成某种操作的命令。
从计算机组成的层次结构来说，计算机指令有机器指令、伪指令和宏指令之分。
指令格式如下：
操作符目的操作数，源操作数
3.2 8086/8088寻址方式
3.2.1 固定寻址(隐含操作数)
数据类型不匹配不允许两个操作数都是存储器单元目的操作数不允许是立即数
注意事项:
MOV指令中的源操作数绝对不能是立即数和代码段CS寄存器； MOV指令中绝对不允许在两个存储单元之间直接传送数据；
MOV指令中绝对不允许在两个段寄存器之间直接传送数据；
MOV指令不会影响标志位
练习： p33-3.12, 3.13 p34-3.14
B0 05
指令
例： MOV AX, 3045H
执行指令后: (AX) = 3045H 练习: p25-3.1,3.2
AX 30 45
存储器
低地址
OP 45 30
指令
高地址
3.2.3 寄存器寻址特点：操作数存在寄存器中
例： MOV AX, BX
执行指令前: (AX) = 3045H
执行指令后: (AX) = 4000H
Байду номын сангаас
注意：当指令中的偏移量为0时,则可以缺省,此时的寻址方式也称为基址变址寻址方式
例：设 ( SS ) = 3000H ( BP ) = 2000H ARRAY = 0250H ( SI ) = 1000H MOV AX, ARRAY[BP][SI]
要访问的存储单元物理地址为： 30000H+2000H +0250+1000H = 33250H

8086的寻址方式和指令系统第三章作业

MOV RESULT , AX MOV AX , X1+2
SUB AX , X2
ADC AX , X2+2
MOV RESULT, AX （4）MOV AX ,X1
MOV RESULT+2,AX
XCHG AX ,X2 XCHG AX ,X1
3-10.
3-11.
LEA SI ,ARRAY LEA DI ,NEW MOV CX ,7 MOV WORD PTR SUM ,0 LA: MOV AL ,[SI] ADD SUM ,AL ADC SUM+1 ,0 ADD AL ,5 MOV [DI],AL INC SI INC DI LOOP LA MOV AX ,SUM MOV CL ,7 DIV CL MOV AVERAGE ,AL
MOV DX ,X+2
MOV AX ,X
ADD AX ,X
ADC DX ,X+2
CMP DX ,Y+2
([有符号数]JG/JA[无符号数]) L2 ([有符号数]JL/JB[无符号数]) L1
CMP AX , Y ([有符号数]JG/JA[无符号数]) L2
L1: MOV AX , 1 JMP EXIT
（11）BX=1E6CH CF=0
3-13.
3-14.
（12）DX=4186H CF=0
3-15. （1）逻辑地址 1200H：0278H PA=12278H （2）逻辑地址 1200H：0300H PA=12300H （3）逻辑地址 1200H：4800H PA=16800H （4）逻辑地址 3400H：0ABCH PA=34ABCH （5）逻辑地址 00FFH：4800H PA=058F0H 3-16. （1）AX=5H BX=10H CX=0 DX=0 （2）AX=2H BX=4H CX=3H DX=1H （3）AX=3H BX=7H CX=2H DX=0

微机原理第3章 8086的指令系统d

3.4.4 串操作指令
由多个字节/字组成的数据称为字节/字数据串，简称字节/ 字串。数据串存放在某一连续的内存区中，最长长度为64kB。串操作指令的特点： • 采用串寻址，规定源操作数的逻辑地址为(DS):(SI)，目的操作数的逻辑地址为(ES):(DI)。 • 执行串指令时，存储单元的地址指针是自动移动的，DF= 0则地址增大，DF=1则地址减小。 • 串指令通常使用指令前缀，串的长度(数据个数)由CX给定。 • 串指令在同段之间进行传送或比较时，应使(DS)=(ES)。
LEA SI, BUFF1；源操作数偏移地址 LEA DI, BUFF2；目的操作数偏移地址 CLD；DF=0 AG: MOVSW； MOV CX, 100；串长度(CX)=100 LOOP AG；(CX)=(CX)−1, ；(CX)≠0则转移 MOVSW；送1个字，(CX)=100
2. 串比较指令串比较指令CMPSB/CMPSW (compare byte/word string) 格式：CMPSB/CMPSW 功能：把(DS):(SI)指定的字节/字单元内容减去(ES):(DI)指定的字节/字单元内容，结果不送回(DS):(SI)指定的单元，但影响状态标志位，且SI、DI的内容自动加(减)1/2。例：检查数据段中首地址分别为STR1和STR2的两个长度为50的字节串是否相等。若相等，则(BX)=0；若不相等，则BX保存STR1中第1个不相同字节的偏移地址，并将该数据保存到AL中。 CLD；DF=0 MOV CX, 50；设置串长度 MOV AX, DS；使(EX)=(DS) MOV ES, AX
2. 逻辑与指令逻辑与指令AND (and) 格式：AND dest, src 功能：把dest的内容与src的内容按位进行逻辑与运算，并把结果送回dest。注意：dest不能为立即数；不允许两个操作数都为存储器操作数；该指令执行后使CF=OF=0，并影响PF、ZF和SF。例：MOV BL, 38H；(BL)=38H AND BL, 0FH；(BL)=08H, CF=OF=PF=ZF=SF=0 利用AND指令可以使目的操作数的某些位清0。例：把AX中的D15、D11、D6、D1位保留，其余位清0。 AND AX, 8842H
