机械制图课件-第一章 第1节 制图工具及用品
机械制图-1-制图基本知识精选全文
可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
机械制图教材
目录第一章、机械制图第一节、机械制图的基本知识 (2)第二节、正投影法基本原理 (3)第三节、金属冷冲压件公差 (11)第四节、形状和位置公差 (18)第二章、常用术语 (38)第三章、部分量规仪器的使用第一节、要求精度与量规仪器 (42)第二节、游标卡尺的使用 (43)第三节、高度规的使用 (44)第四节、分厘卡的使用 (45)第五节、百分表的使用 (48)第六节、平台的使用 (49)第七节、万能角度尺的使用 (50)第八节、直角尺的使用 (54)第九节、V型块的使用 (54)第十节、牙规的使用 (54)第十一节、扭力计的使用 (55)第十二节、投影仪的使用 (55)第四章、检验标准第一节、检验方法 (57)第二节、金属件及其加工品质标准 (57)第三节、喷油品质标准 (61)第四节、包装材料品质标准 (64)第五章、检验方法第一节、披锋的检验方法 (65)第二节、直线度的检验方法 (67)第三节、平面度的检验方法 (67)第四节、平行度的检验方法 (69)第五节、垂直度的检验方法 (70)第六节、同轴度的检验方法 (72)第七节、倾斜度的检验方法 (74)第一章机械制图第一节、机械制图的基本知识1、图纸幅面（1）常用图纸有表1-1规定的六种基本尺寸。
其A0号幅面最大，A5号幅面最小。
图 1-1 六种图纸幅面2、图线图线按其用途，有不同的宽度和型式。
各种图线的名称、型式、代号、宽度以及在图上的一般应用见表1-2。
度约为B/3。
第二节、正投影法基本原理1、投影的形成与常用的投影方法在工程图样中，为了在平面上表达空间物体的结构形状，广泛采用了投影的方法。
所谓投影，在日常生活中是经常遇到的。
如图1-1所示，把一块三角板ABC放在一盏灯与一个平面之间（为了叙述简便，假设三角板平行于这个平面，并假定三角板厚度忽略不计）。
那么，在平面上ABC在这个平面（称为投影平面）上的投影。
对物体进行投影时，必须首先确定光源、投影平面和物体相对于投影平面的位置，还要确定光线与投影平面的关系（垂直或倾斜）。
第一章制图基本知识
3）倾斜方向尺 寸数字，字头保持 向上的趋势。
28 28
40
30 R12
2-ф6 30
50
（三）尺寸标注中常用符号和缩写词 （四）常见的尺寸标柱
1.直径尺寸
(1) 直径尺寸应在尺寸数字前加注符号
“”。
(2) 尺寸线应通过圆心，其终端画成箭 头。 (3) 整圆或大于180º的半圆应注直径。
标题栏
标题栏
a=25（毫米） 不留装订边 e
c=5 (A3、 A4 ）
e=10 (A2 、A3、 A4 ）
c= 10(A0、A1、 A2 )
e=20(A0、A1)
3.国标格式标题栏
每张图纸上都必须画出标题栏；外框为粗实线，内 格为细实线。标题栏的位置应位于图纸的右下角。尺寸 不随图纸大小、格式变化。
汉字的高度h应不小于3.5mm。一般来说 A2,A3,A4选择h=3.5mm,A0,A1,选择h=5mm
要求： 字体工整、笔画清楚、间隔均匀、排列整齐
字母和数字 拉丁字母（B型斜体）示例：
阿拉伯数字示例 ： 罗马数字示例 ：
斜体字字头向右倾斜， 与水平基准线成75°。
注意：用作指数、分数、注脚等的数字及字母，一般应采用 小一号的字体，如P9图1-11所示。
在机械产品的设计与制造过程中，图样上的尺寸起着 非常重要的作用，一个尺寸的差错就可能导致机件的报废。
六、机械工程CAD制图的规则
（1）P15 表1-8 CAD制图中的线型组别
组别 1
2
3
4
5
用途
粗实
2.0 1.4 1.0 0.7 0.5 线、
机械制图基础知识 ppt课件
目录
第一章 制图的基本知识 第一节 投影法及三视图的形成 第二节 视图 第三节 剖视图 第四节 断面图
第二章 常见零件图绘制及标注 第一节 轴类零件 第二节 盘类零件
第三章 AutoCAD绘图注意事项
§1 — 1 投影法及三视图的形成
从物体与影子之间的对应关系规律中，人们建立一种在 平面上表达空间物体的方法，叫投影法。
对于同一机体，在它 的各个剖视图和断面图 中，剖面线的倾斜方向 应一致。
二、剖切面的种类
由于生产实际中机件的形状、结构千差万别，因此要将 各种机件的形状和结构表达清楚，就需要有相应的方法。
国家标准规定了各种不同形式的剖切面。 在学习时应注意掌握这些剖切面的概念和作图方法，并 能灵活地运用这些方法解决实际问题。
一、投影的分类
根据投射中心到投影面的距离，投影分为中心投影法和
平行投影法；平行投影根据投射线与投影面是否垂直的位
置关系又分为正投影和斜投影。具体如下图所示：
中心投影
正投影
斜投影
二、三视图的形成 如图所示，将形体放在三面投影体系（第一角）中，向三个
投影面作正投影得到的投影即是三视图，分别为： 主视图——从前向后投影，在正投影面（V面）上的正投影视图； 俯视图——从上向下投影，在水平投影面（H面）上的正投影视图； 左视图——从左向右投影，在侧投影面（W面）上的正投影视图。
用剖切面将机件完全剖开所得到的剖视图称为全剖 视图。 全剖视图适用于机件的外形简单或复杂的外形 另有视图表达清楚。
2.半剖视图
若机件具有对称平面，在向垂直于对称平面的投影 面投射时，可以对称中心线为界，一半画成剖视图， 另一半画成视图。
半剖视图的特点： 在一个图形中同时表达出机件的外形和内部结构。
机械制图教案(图文教案)
第一章制图的基本知识和基本技能第一节国家标准《机械制图》的一般规定一、图纸幅面、格式①图纸幅面基本幅面：A0、A1、A2、A3、A4。
加长幅面：以基本幅面为基础，沿短边成整数倍增加。
②图框格式图框：图纸上限定绘图区域的线框，用粗实线绘制，分留装订边和不留装订边两种。
图框线见表1-1。
③附加符号对中符号：在图纸各边长的中点分别画出对中符号。
粗实线绘制，线宽不小于0.5mm，长度从纸边界伸入图框线内约5mm。
方向符号：用细实线绘制的等边三角形表示。
剪切符号：图纸复制时方便剪切，在图纸的四角分别绘制出剪切符号。
二、标题栏标题栏通常位于图纸的右下角，与看图方向一致。
否则标题栏应位于图纸的右上角，并用方向符号标明绘图、看图方向。
三、比例图样的比例：图形与其实物相应要素的线性尺寸之比。
有原值比例、放大比例、缩小比例。
注意：a.图样无论放大或缩小，标注尺寸应按实际尺寸标注。
b.绘制角度应按实际角度绘制和标注。
c.同一机件的各个图形应采用相同的比例。
d.当孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例夸大画出。
四、字体字体要求：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的号数即为字体的高度，有1.8mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。
汉字应写成长仿宋体，字号不小于3.5mm，字宽为2h/3。
五、图线及其画法①图线形式和应用图线分粗、细两种。
粗线宽度在0.5mm～2mm之间选择，细线宽度为b/3。
常用图线见表1-5。
②图线画法a．同一张图样中同类图线宽度应基本一致。
虚线、点画线及双点画线的长度和间隔应各自大致相等。
b．两条平行线之间的距离应不小于粗实线2倍，且最小距离不小于0.7mm。
c．绘制圆的对称中心线时，圆心应为线段的交点。
点画线和双点画线的首末两端应是线段而不应是短划。
，在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。
d．虚线、点画线与其它图线相交时（或同种图线相交时），应以划线相交，当虚线是粗实线的延长线时，粗实线应划到分界点，而虚线以间隔与之相连。
机械识图与制图课件01
28/51
避免尺寸线与 尺寸界线交叉 应使小尺寸靠 近轮廓线
尺寸线不应与 中心线重合
数字应在尺 寸线上方
数字方向反
间隔应均匀 尺寸线不应与轮廓 线或其延长线重合
1.2 制图工具和用品的使用
29/51
1.图板 要求：表面平坦光洁，左侧边平直光滑
（1）放置丁字尺 （2）铺图纸 （3）固定图纸
1.2 制图工具及使用
•细实线绘制 •不能由其他图线代替 •不能与其他图线重合 •不能与其他图线的延长线重合 •尺寸线必须与所注线段平行
注意：图中部分尺寸标注有错
20/51
1.1.5 尺寸标注（GB4458.4-2003）
（3）箭头
21/51
•尺寸线端部一般为箭头，当标注的空间较小时也可以 用45°斜线或圆点代替。
1.1.5 尺寸标注（GB4458.4-2003）

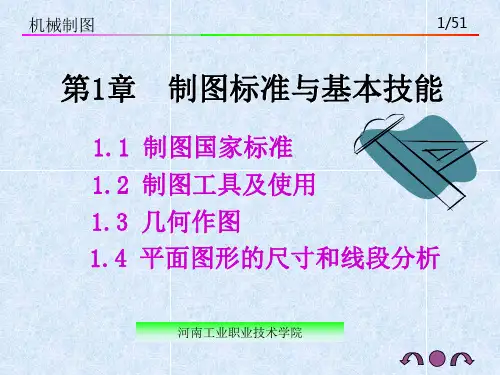

机械制图
1/51
第1章 制图标准与基本技能
1.1 制图国家标准 1.2 制图工具及使用 1.3 几何作图 1.4 平面图形的尺寸和线段分析
河南工业职业技术学院
1.1 制图国家标准
2/51
1.1.1、图纸幅面与格式（GB/T14689-2008）
1、图纸幅面
•指图纸的大小。 •标准幅图尺寸。
幅面代号
1.3 几何作图 4、圆弧连接
圆弧连接的原理 (a)圆弧与直线连接 (b)圆弧与圆弧连接(外切)
R2
o
a
41/51
R1
R1
o
a
(c)圆弧与圆弧连接(内 切)
R2
a
o
o
相加
o
相减
R
1.3 几何作图 1）用半径R的圆弧连接两条直线
机械制图课件-《课件目录》中等职业 非机类 机械制图 第4版 金大鹰
设计制作：刘宇 金大鹰
返回
机械制图课件目录
中等职业教育规划教材 机械制图 （非机械类专业少学时） 金大膺 主编 第4版
关闭
第四章
组合体
第一节 组合体的形体分析 第二节 组合体视图的画法 第三节 组合体的尺寸标注 第四节 看组合体视图的方法
设计制作：刘宇 金大鹰
返回
机械制图课件目录
中等职业教育规划教材 机械制图 （非机械类专业少学时） 金大膺 主编 第4版
关闭
第五章 制图的基本知识和技能
第一节 视图 第二节 剖视图 第三节 断面图 第四节 其它表达方法 第五节 看图举例 第六节 第三角画法
设计制作：刘宇 金大鹰
返回
机械制图课件目录
中等职业教育规划教材 机械制图 （非机械类专业少学时） 金大膺 主编 第4版
关闭
第六章 常用零件的特殊表示法
第一节 螺纹 第二节 螺纹紧固件 第三节 齿轮 第四节 键联结、销联结 第五节 滚动轴承 第六节 弹簧
机械制图课件目录
中等职业教育规划教材 机械制图 （非机械类专业少学时） 金大膺 主编 第4版
关闭
第一章 制图的基本知识
第二章
正投影基础
第三章 立体的表面交线
第四章
组合体
第五章 机件的表达方法
第六章 常用零件的特殊表示法 Nhomakorabea第七章零件图
第八章
装配图
设计制作：刘宇 金大鹰
机械制图课件目录
中等职业教育规划教材 机械制图 （非机械类专业少学时） 金大膺 主编 第4版
第一节 正投影法的基本概念 第二节 三视图 第三节 点的投影 第四节 直线的投影 第五节 平面的投影 第六节 几何体的投影 第七节 几何体轴测图
中职《机械制图》第一章必背知识点
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。
图框有两种格式：留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。
3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。
（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。
（4）字母和数字分A型和B 型；常采用B型字体。
（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。
（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
（7）同一图样上，只允许选用一种形式的字体。
四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。
汽车机械制图第一章
3 . 三角板
三角板分45°和30 ° ，60 °两块，可配 合 丁字尺话垂线及15 °倍角的斜线；或用俩快 三角板配合画任意角度的平行线，如图1-11所示。 用三角板画垂线的姿势如图1-12所示。
1.1.2 分规、圆规
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但 两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐， 使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必聚于 一点,如图1-3 a)所示
3.标题栏 标题栏必须放置在图框右下角(图1-2）。标题栏 的长边置于水平方向并与图纸的长边平行时，则 构成X型图纸，如上图1-1b和1-2b所示。当标题 栏的长边与图纸长边方向垂直时，则构成Y型图 纸，如图1-1a和图1-2a所示。
标题栏中的文字方向与看图方向一致。如图1-3所示， 方向符号的画法如图1-4所示。
③混合连接
两直线间圆弧连接（锐角、钝角）
①作与已知角两边分别相距为R的平行线，交点O 即为连接弧圆心。
②自O点分别向已知角两边作垂线，垂足Ｍ、Ｎ 即为切点。 ③以O为圆心，R为半径在两切点Ｍ、Ｎ之间画连 接弧即为所求。
两直线间圆弧连接（直角）
①.以角顶为圆心，Ｒ为半径画弧，交直角两边 于Ｍ、Ｎ
②.以Ｍ、Ｎ为圆心，Ｒ为半径画弧，相交得连 接弧圆心Ｏ
学校的制图作业中,建议采用如下图所示的标题栏
二、比例（GB/T14690—1993） 图中图形与其实物相应要素的线性尺寸之比，称 为图形的比例。绘制图样时应尽可能采用1：1 的比例，如果实物太大或太小，则可用表1-2所 规定的缩小或放大的比例画图。
三、字体（GB/T14691—1993）
2 . 锥度（GB/T 15754-1995）
《机械制图课件》PPT
欢迎来到《机械制图课件》PPT！在这个课程中，我们将探索机械制图的世界， 了解其基础知识、工具和技巧，并探讨其重要性和未来趋势。
机械制图的概述
让我们首先了解机械制图的重要性、应用领域和作用，以及机械制图在工程设计中的基础知识。
机械制图的基础知识
1 图形几何基础
了解常见的几何形状、曲线和坐标系，掌握 它们在机械制图中的应用。
剖视图
以截面形式显示物体内部结构和细节。
立体图
展示物体的三维形状和装配，如爆炸图和装配 图。
布局图
设计工艺和装配流程的图纸，如工艺路线图和 装配图。
机械制图的误差和公差
了解制图过程中可能出现的误差和公差，以及如何处理和纠正这些问题，以确保设计的精度和可行性。
机械制图的检查和修正方法
学习如何检查和修正图纸的错误和缺陷，以确保最终的机械制图符合要求，并提高设计效率。
图纸的标注和尺寸规定
1
标注规则
学习图纸标注的规范，包括尺寸标注、注释和符号使用的约定。
2
尺寸规定
了解不同尺寸规定的应用，如公差链和最大材料条件，以确保制图符合工程要求。
3
尺寸链
掌握如何使用尺寸链来表示复杂零件和装配体的尺寸和公差。
常见的机械制图种类
平面图
CAD软件
介绍常用的计算机辅助设计软 件，如AutoCAD和SolidWorks， 以及它们在机械制图中的应用。
图形的绘制和符号的使用
几何图形
学习如何绘制常见的几何图形， 如圆、方形和三角形，并了解它 们的应用。
机械符号
熟悉机械制图中使用的符号，包 括零件、装配和尺寸标记的常用 符号。
公差符号
了解公差符号的含义，以确保制 图的准确性和可读性。
机械制图第一章
4．弦长或弧长的尺寸注法
标注弦长或弧长时，其尺寸界线均应平行于该弦的垂直平分线（弧长的尺寸线画圆弧）。当弧度较 大时，也可沿径向引出标注
四、简化注法
（1）标注尺寸时，可使用单边箭头；也可采用带箭头的指引线；还可采用不带箭头的指引线
（ 2）一组同心圆弧，可用共用的尺寸线和箭头依次标注半径；圆心位于一条直线上的多个不同心的 圆弧，可用共用的尺寸线和箭头依次标注半径；一组同心圆，可用共用的尺寸线和箭头依次标注直径
第二选择 幅面代号 A3×3 A3×4 A4×3 A4×4 A4×5 — — B×L 420×891 420×1189 297×630 297×841 297×1051 — — 幅面代号 A0×2 A0×3 A1×3 A1×4 A2×3 A2×4 A2×5 B×L 1189×1682 1189×2523 841×1783 841×2378 594×1261 594×1682 594×2102 第三选择 幅面代号 A3×5 A3×6 A3×7 A4×6 A4×7 A4×8 A4×9 B×L 420×1486 420×1783 420×2080 297×1261 297×1471 297×1682 297×1892
标准名称
完整的书写格式：
GB/T 14689—2008 技术制图
图纸幅面及格式
《技术制图》国家标准是一项基础技术标准，在内容上具有统一性和通用性，在制图标准 体系中处于最高层次 《机械制图》国家标准是机械专业制图标准 第一章 制图基本知识和技能
1．图纸幅面
图 纸宽度与长度组成 的图面，称为图纸幅面。 基 本幅 面共 有五种 ， 其 代号由“A”和相应的幅 面 号组 成。 绘制机 械 图 样 时， 应优 先采用 规 定 的基本幅面 图1-1 基本幅面（第一选择）
机械制图第一章、第二章教学课件
3、相交
虚线以及各种点画线相交时应恰当地相较于画，
而不应相较于点或间隔。
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
4、图线接头处的画法 点画线与点画线或点画线与其它图线相交时，应 是画相交，而不应是点相交。绘制圆的对称中心线时 ，圆心应为画的交点。单点画线和双点画线的首末两 端应是画而不是点。在较小的图形上绘制点画线或双 点画线有困难时，可用细实线代替。
第五节
尺寸标注
3、尺寸界线
(1)尺寸界线用细实线绘制，并应由图形的轮廓线、 轴线或对称中心线处引出，也可利用轮廓线轴线或对 称中心线作尺寸界线。如图a所示。
第五节
尺寸标注
尺寸界线的画法
特殊情况下尺寸界线的画法
第五节
尺寸标注
(2)尺寸界线一般应与尺寸线垂直并略超出尺寸线 （3—4mm为宜）；特殊情况下也可以不垂直，但两尺 寸线必须互相垂直。如图b所示。
明细栏
第一节 图纸幅面和格式(GB/T14689—1993)
四、看图方向
对中符号 为了缩微摄影和复制图样时定位方便，对表1-1中 所示例的基本幅面及图1-12中细实线所示的加长幅面 的各号图纸，均应在图纸各边长的中点处分别画出对 中符，如图1-17所示。对中符号用粗实线绘制，线的 宽度不小于0.5mm，长度从纸的边界开始到伸入图框内 约5mm。当对中符号处在标题栏范围内时，伸入标题栏 部分则省略不画。
图线宽度：0.13mm；0.18mm；0.25mm；0.35mm ；0.5mm0.7mm；1.0mm；1.4mm；2.0mm 图线分粗、细两种。粗线的宽度d在0.5～2mm之 间选择(练习时用0.7mm)，细线的宽度为d/2。
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侧必须靠紧图板的导边，用左手推动丁字尺上、下移动。
尺头 尺身
导边
三、三角板
三角板和丁字尺配合，可画出垂直线、 30° 、60 °、45 °、15 °75 °等斜线。
四、圆规
圆 规 的 使 用
圆规的钢针插脚应使用有平台的 一端，并使肩台与铅芯尖平齐。
针尖扎入圆心，圆规向画线方向倾斜
四、圆规
圆 规 的 使 用
圆规的钢针插脚应使用有平台的 一端，并使肩台与铅芯尖平齐。 针尖扎入圆心，圆规向画线方向倾斜
画大圆时，圆规两脚垂直纸面 加入延伸插杆用双手画较大半径的圆
9寸、等分线段和圆弧的工具。
分规使用方法
a)正确 b)错误
第一章 制图的基本知识
工程图样是现代生产中不可缺少的技术资料，因 此每一个工程技术人员都必须熟悉和掌握有关制图的 基本知识和技能。
本章将重点介绍绘图工具使用、几何作图方法和 《机械制图》国家标准的有关规定。
第一节 制图工具及用品 一、图板 图板是供铺放、固定图纸用的矩形木板，板面要求平整光滑，左
侧为导边，必须平直。使用时，应注意保持图板的整洁完好。
针尖对齐
调整分规的方法和截取尺寸的手法
六、铅笔 七、绘图纸
铅笔分硬、中、软三种。 标号：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B和 6B，共十三种。6H最硬，HB软硬适中,6B最软。 绘制底稿时，建议采用3H铅笔，描黑时，建议采用HB铅笔。
铅笔的削法
