GPS天馈系统及安装
华为GPS卫星天馈系统 快速安装指南
不同厂家的N型连接器的制 作方法是不同的，其制作方 法请参考厂家说明书。
完成后效果图
b 安装热缩套管、密封胶圈
c 安装连接器后套、前套
d 紧固连接器前后套
e 吹缩热缩套管
8
附2 制作RG8馈线接头
不同厂家的N型连接器的制作方法是不同的，其制作方法请参考厂家说明书。
N直式公型连接器
a 切割馈线外皮
在抱杆上安装天线支架
在水泥地面、墙面上安装天线支架时，需要安装 膨胀螺栓。
4
3 安装GPS天线
不同型号的GPS天线，其安装方法略有不同，具胶带
缠绕三层绝缘胶带
绑扎线扣
1. 每缠绕一圈胶带时，需覆盖前一圈50%以上的面积。 2. 缠绕防水胶带时，均匀拉伸防水胶带，使其宽度为原宽度的1/2后再缠绕。 3. 防水胶带缠绕长度超出金属接头约20mm，绝缘胶带缠绕长度超出防水胶带约10mm。
z 微波天线的辐射区域
z 其他的同频干扰或强电磁干扰区域
建
建
筑
筑
物
物
图1
图2
在楼顶安装的位置要求
1. GPS天线应安装在楼顶的中央，尽量不要安装在楼顶四周的矮墙上。 2. GPS天线严禁安装在楼顶的角上，楼顶的角最易遭到雷击。 3. GPS天线距离楼顶小型附属建筑物应尽量远。
在铁塔旁安装的位置要求
1. GPS天线应安装在铁塔旁边的机房顶部或室外宏基站顶部。 2. GPS天线应尽量避免在以下区域安装：
将馈线连接至避雷器的Surge端
7 安装标签
a 安装标签位置
安装避雷器和连接避雷器至主设 备的详细操作方法，请参考主设 备的相关安装手册。
b 安装标签
用线扣绑扎固定标签
GPS天馈系统及安装
估算室内GPS跳线的大致长度，制作室内 GPS跳线电缆。
将室内GPS跳线两端分别与N型双阴转接头、 BTS的GPS天馈接口可靠连接。
1、剥外护套 10.5±0.25mm
使用Φ9电缆时的GPS天馈系统安装
GPS同轴电缆接头的制作
2、安装外导体
3、剥绝缘层
700.3mm
指标范围 ≤5.5V 50Ω ≤1.2 ≤-28 dB ≤0.2dB 10kA ≤20V 50W -40℃-- +70℃ ≤95%
GPS天馈系统及安装
GPS天馈系统结构－GPS馈线接头
GPS馈线接头为N型1/4"直式电缆插头(针)，是具有螺纹连接结 构的中大功率连接器，具有抗震性强、可靠性高、机械和电 气性能优良等特点, 广泛用于有振动条件下的无线电设备和仪 器中连接射频同轴电缆用。
GPS天馈系统及安装
GPS天馈系统结构－GPS馈线接头技术指标
技术参数 工作电压 特性阻抗 电压驻波比 插头、座配合插入损耗 工作功率 环境温度 相对湿度
指标范围 1000V 50Ω ≤1.3（0～11GHz） 0.15dB （at 10 GHz） 50W / 10GHz -65℃~+165℃ ≤95%
GPS天馈系统结构－GPS避雷器
GPS避雷器用于基站设 备的防护，安装在与 GPS天线相联的同轴馈 线和基站内部单板的天 馈射频电缆之间，防止 因雷电感应形成的暂态 过电压对基站单板产生 损害。
GPS天馈系统及安装
GPS天馈系统结构－GPS避雷器技术指标
技术参数 工作电压 阻抗 驻波比 反射损耗 插入损耗 额定通流容量（8/20μs） 残压 最大传输功率 环境温度 相对湿度
天馈系统安装指导作业书
天馈系统安装指导作业书目录一、天馈系统简介 (1)二、天馈系统安装工具 (5)三、天馈系统的安装流程 (6)四、天馈系统安装 (7)4.1 天线组装 (7)4.2 连接天线侧跳线 (8)4.3 吊装天线 (9)4.4安装天线 (10)4.5 制作馈线接头 (12)4.6 吊装跳线 (13)4.7 连接天线到馈线侧跳线 (14)4.8安装馈线固定夹 (14)4.9安装室外馈线和馈线接地 (15)4.10 馈线入室 (16)4.11安装室内馈线和跳线 (17)五、天馈系统的安装测试 (18)六、安全注意事项 (19)七、附件 (20)一：跳线头制作方法 (20)二：线缆导通测试方法 (24)三：驻波比测试 (25)一、天馈系统简介在移动通信系统中，空间无线信号的发射和接受都是依靠移动天线来实现的。
因此，天天馈线系统对于移动通信网络来说，在干扰，覆盖率接通率及全网服务质量都有很大影响，具有举足轻重的作用。
天馈线系统的组成：1天线调节支架：用于调整天线的俯仰角度，范围为：0°~15 °2 室外跳线：用于天线与7/8〞主馈线之间的连接。
常用的跳线采用1/2 〞馈线，长度一般为3米。
3 接头密封件：用于室外跳线两端接头（与天线和主馈线相接）的密封。
常用的材料有绝缘防水胶带和绝缘胶带。
4 接地装置（7/8〞馈线接地件）：主要是用来防雷和泄流，安装时与主馈线的外导体直接连接在一起。
接地点方向必须顺着电流方向。
5. 7/8〞馈线卡子：用于固定主馈线。
6. 走线架：用于布放主馈线、传输线、电源线及安装馈线卡子。
7.馈线过窗器：主要用来穿过各类线缆，并可用来防止雨水、鸟类、鼠类及灰尘的进入。
8.防雷保护器（避雷器）：主要用来防雷和泄流，装在主馈线与室内超柔跳线之间，其接地线穿过过线窗引出室外，与塔体相连或直接接入地网。
9.室内超柔跳线：用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2~3米。
天馈系统的安装

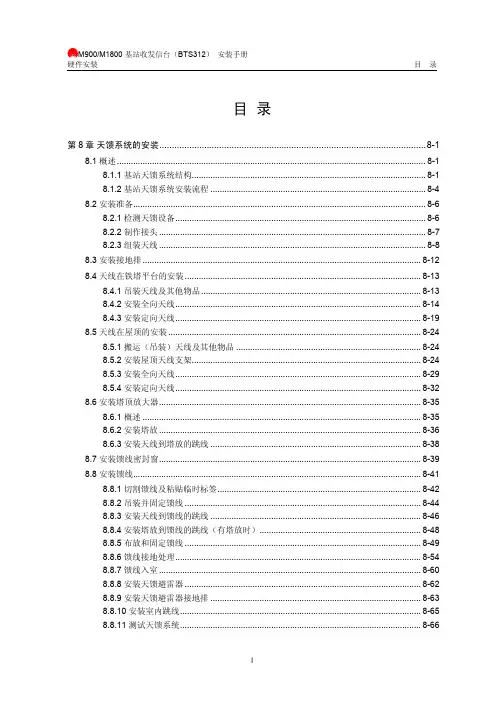

目录第8章天馈系统的安装...........................................................................................................8-18.1 概述....................................................................................................................................8-18.1.1 基站天馈系统结构....................................................................................................8-18.1.2 基站天馈系统安装流程............................................................................................8-48.2 安装准备.............................................................................................................................8-68.2.1 检测天馈设备...........................................................................................................8-68.2.2 制作接头..................................................................................................................8-78.2.3 组装天线..................................................................................................................8-88.3 安装接地排.......................................................................................................................8-128.4 天线在铁塔平台的安装.....................................................................................................8-138.4.1 吊装天线及其他物品..............................................................................................8-138.4.2 安装全向天线.........................................................................................................8-148.4.3 安装定向天线.........................................................................................................8-198.5 天线在屋顶的安装............................................................................................................8-248.5.1 搬运（吊装）天线及其他物品...............................................................................8-248.5.2 安装屋顶天线支架..................................................................................................8-248.5.3 安装全向天线.........................................................................................................8-298.5.4 安装定向天线.........................................................................................................8-328.6 安装塔顶放大器................................................................................................................8-358.6.1 概述.......................................................................................................................8-358.6.2 安装塔放................................................................................................................8-368.6.3 安装天线到塔放的跳线..........................................................................................8-388.7 安装馈线密封窗................................................................................................................8-398.8 安装馈线...........................................................................................................................8-418.8.1 切割馈线及粘贴临时标签.......................................................................................8-428.8.2 吊装并固定馈线.....................................................................................................8-448.8.3 安装天线到馈线的跳线..........................................................................................8-468.8.4 安装塔放到馈线的跳线（有塔放时）.....................................................................8-488.8.5 布放和固定馈线.....................................................................................................8-498.8.6 馈线接地处理.........................................................................................................8-548.8.7 馈线入室................................................................................................................8-608.8.8 安装天馈避雷器.....................................................................................................8-628.8.9 安装天馈避雷器接地排..........................................................................................8-638.8.10 安装室内跳线.......................................................................................................8-658.8.11 测试天馈系统.......................................................................................................8-668.9 接头及馈线密封窗的防水密封处理...................................................................................8-67第8章天馈系统的安装8.1 概述基站天馈系统的安装包括天线的安装、跳线的连接、馈线的布放以及天馈避雷系统的安装等。
天馈系统及设备安装规范
天馈系统及设备安装规范1．室外天线及馈线或GPS天线跳线，安装位置与设计图纸相符，误差应≤±2°。
2．天线连接牢固，所有螺丝都应用平堑加弹堑，并检查天线支架及走线架安装牢固。
3．天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。
天线前方水平距离400m 内，要没有障碍物。
4．所有天线应该在避雷针45度保护范围内。
5．同一扇区天线应安装在同一水平面上，误差不大于1米。
6．全向天线垂直放置，且护套顶端应与支架齐平或略高出支架，定向天线方位角误差不大于3度，下倾角误差不大于0.5度。
所有天线应离开塔体1—2米。
7．若为单极化天线，同一扇区两天线方位角误差应小于1度，水平距离大于4米，垂直距离小于2米。
不同扇区的天线水平距离应该大于1米。
8．GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距，基站天线与GSM天线间距应符合设计文件要求。
9．GPS天线按规范垂直安装，并且在水平45°以上无遮档，处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角，保证GPS至少与4颗卫星无遮档直线连接。
10．主馈线应按分层分扇区原则整齐排列，无交叉无扭曲，表皮无损伤，弯曲半径小于馈线半径的20倍。
11．GPS跳线长度若超过103米时，应安装放大器，放大器应离天线10米左右，跳线表面无破损扭曲。
12：主馈线用馈线夹固定，且固定夹间距均匀（每隔1米左右一个），方向一致，GPS 跳线用扎带或馈线夹固定，间隔均匀。
13．所有室外跳线均应做防水处理。
14．主馈线进窗后应保持0.5M以上的垂直，室内避雷架应距馈窗1M—1.5M。
15．主馈线进窗前应做防水弯，并且在结束后馈线窗应做防水处理。
16．机柜顶处测试驻波比应小于1.5。
17．主馈线自塔顶到机房应有三处接地点（离开塔上平台1米内；离开塔底走线架前1米内；进馈窗前1米内），连接牢固，做防水处理。
对于无塔情况，同样采取三级接地点。
三点接地时，每两根馈线必须在同一孔正反两面，加上弹簧垫圈接地，也即每个接地点要打3个孔孔距要大于20MM。
天馈系统的安装流程
天馈系统的安装流程天馈系统是一种专门用于信号传输的无线电通信设备。
它由一对天线组成，一端放置在信号源处，另一端放置在接收设备附近。
天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。
以下是天馈系统安装流程的详细介绍：第一步：选址在安装天馈系统之前，需要根据实际需求选择合适的位置进行天线和中继器的安装。
选址时需要考虑信号源的位置、接收设备的位置和周围环境等因素。
通常情况下，信号源和接收设备之间的距离越近，天馈系统的传输效果就越好。
同时，选址时要避开遮挡物，确保无障碍的信号传输。
第二步：天线安装选址完成后，开始进行天线的安装。
首先确定天线的安装位置，并使用专业工具将天线固定在合适的位置上。
天线应该直立放置，并且与地面保持一定的距离，以避免地面对信号的干扰。
如果需要，可以使用支架或塔架来提高天线的高度，以获得更好的信号覆盖范围。
第三步：中继器连接安装好天线后，需要将天线与中继器进行连接。
首先将信号源与天线之间的信号线连接到中继器的发射端口上。
然后，将中继器的接收端口连接到接收设备上，确保连接牢固可靠。
在连接过程中，要注意将天线线缆与其他电源线、信号线等进行分隔，以防止信号干扰。
第四步：调试完成天线和中继器的连接后，需要对天馈系统进行调试。
首先，打开信号源和接收设备，检查系统是否能正常工作。
然后，使用专业的测试设备对信号进行检测和分析，确保信号传输的稳定和可靠。
如果发现信号强度较弱或存在其他问题，可以调整天线的位置、方向或高度等参数，以获得最佳的信号质量。
第五步：系统优化在调试完成后，还可以对天馈系统进行进一步的优化。
例如，可以根据实际需求调整天线的方向和角度，以最大限度地提高信号的传输效果。
同时，还可以对系统的设备进行合理的布局和管理，以降低信号干扰和损失。
在实际使用中，可以根据实际情况对天馈系统进行监测和维护，保持其正常运行。
综上所述，天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。
GPS天馈系统及安装
GPS天馈系统安装
内部公开 ▲
如果现场避雷器没有安装在BTS机架内， 另外现场还发了N型双阳转接头，那么按 照上页图安装； 如果现场避雷器安装在BTS机架内，那 么机顶N型接头直接与N型1/4"直式电缆 插头(针)连接即可。
CDMA深圳用服部
GPS天线安装环境
塔上安装方式
内部公开 ▲
GPS天线
H<5米
CDMA深圳用服部
GPS天线安装环境
楼顶安装方式
避雷针
内部公开 ▲
<45度 GPS天线
CDMA深圳用服部
GPS天馈系统安装流程
内部公开 ▲
按照GPS同轴电缆线接头制作方法，制作同轴电缆室 外接头； 将此接头穿过GPS附件套管，布放从GPS天线到机顶 GPS避雷器的同轴电缆； 将同轴电缆室外接头拧在GPS天线接头上； 保持GPS天线不动，将套管拧在GPS天线上；
CDMA深圳用服部
GPS天馈系统
内部公开 ▲
CDMA深圳用服部
GPS天馈系统
GPS天线 GPS馈线 GPS避雷器 GPS馈线接头 GPS馈线接地卡
内部公开 ▲
CDMA深圳用服部
GPS天线
内部公开 ▲
CDMA深圳用服部
GPS天线
技术参数 频率 增益 驻波比 极化 阻抗 方向图3db波束宽度 轴比 供电电压 供电电流 前后比 LNA 输出1dB压缩点 可靠性指标MTBF 1.57542GHz±5MHz 38±2dBi（包括低噪放大器） ＜2.5 右旋园极化 50欧姆 110100 ＜5dB 4V~5.5V ＜45mA >10dB >0dbm >100000小时 指标范围
内部公开 ▲
CDMA深圳用服部
天馈系统安装介绍天馈系统
天馈系统安装介绍天馈系统天馈安装主要包括：1、天线的安装；2、馈线的室外布放；3、馈线的接头制作；4、馈线入室、与避雷器连接；5、室内跳线制作与布放、绑扎；6、天线与馈线的跳线连接；7、馈线接地夹安装；8、接头的密封处理；一、工程准备在天馈系统设备的信息系统装上开始之前，先进行工作准备，该步骤中主要基本完成：安装人员的准备装上和对安装环境的检查、安全防护措施的落实等。
1、安装人员准备安装人员应该保有丰富的配备天馈施工经验，或经培训并获得认证的人员。
对于高空作业人员应拥有相关相关人员的认证资格证明。
2、安全措施检查A 、天馈室外施工尽可能尽可能安排在晴朗无强风的夜里进行，为保证施工质量避免在雨雪和夜间进行施工，为保证施工人员生命安全，在雷雨天不容许采取进行天馈施工；B 、塔上作业人员必须使用安全保险带，天馈施工人员必须头戴安全帽，安装队配备应急药包。
塔上人员一律不许穿宽松衣服及易打滑的鞋，并随身携带简单创伤包扎品（如创可贴等）；C 、竖立明显标记以提醒施工无关人员远离施工现场。
塔上使用的所有可能处理造成塔下人员伤害的器具必须做做安全滑落。
对倘不使用的工具、金属安装件等装入工具袋，工具袋随用随封口。
D 、上塔时应让佩带工具的人员后上，而下塔时应载运让携带工具的人员再来下，防止工具等物脱落作人。
E 、对天线支撑架的牢固地程序进行检查，能否独自承担天线的安装操作。
二、天馈各部分安装介绍（加以下面按照工程安装先后顺序对各安装部分加以介绍） 1、接头制作在整天个馈的安装关键步骤中，接头制作一项是一项非学重要的在工作中，操作的规范性与正确性，将直接影响到天馈系统的工作性能，接头制作参照配套的接着制作说明书进行。
跳线接头（7/16N头）制作（7/16丁头与7/16N头制作相同）取出说明书、熟悉接头制作流程将接头制作专用工具准备妥当根据工程施工图纸截取适当长度的跳线用快割切线器在离接头7毫米处去除外导体（切割面要保持平整）在离接头28毫米处，用安全刀切去电缆外皮用安全刀小心去掉泡沫塑料和黏贴剂（不要损坏内导体）用锉刀或尖嘴钳，削内心导体，用刷子拔除剩余残渣套上塑料密封圈，在塑料密封圈内涂油质先用手将手紧固螺母拧到电缆上为，再用扳手拧紧，直到电缆塑料熔融直到涨平为止安装接头冒，两个扳手操作，紧固螺母上扳手不动，拧动接头冒用万用表，测量接着情况，如图：用电吹风加热热缩套管：对所做接头最后测试，合格后放可破土动工。
天馈系统的安装流程
天馈系统的安装流程天馈系统的安装流程⼀、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、⼯具的准备4、⼈员准备⼆、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防⽔制作四、⾃检⼀、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前，需先就基站的环境进⾏检查，也就是对施⼯环境的检查。
1.1 铁塔、抱杆、增⾼架的检查检查铁塔平台上、增⾼架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。
1.2 ⾛线架的检查检查室外⾛线架是否安装，是否符合要求。
1.3 馈窗的检查检查馈窗是否有⾜够的馈线穿线孔供馈线布放使⽤。
1.4 室内馈线⾛线位置的检查检查室内⾛线架机柜位置，以确定每个扇区的馈线线序。
1.5 安全检查检查馈窗⼊线后是否有障碍物。
1.6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。
2、货物的检查2.1 天线的检查打开天线外包装，检查天线表⾯有⽆裂缝，接头有⽆撞坏的痕迹等。
若有损伤，应更换天线。
2.2 馈线的检查检查馈线是否在运输有划伤、变形，若有损伤、变形，应更换馈线。
2.3 附件的检查检查馈线头、馈线卡是否⾜够、是否有损坏，1/2跳线是否⾜够、是否有破损，胶泥、胶带、扎带是否⾜够使⽤。
3、⼯具的准备滑轮、⼤绳、罗盘、⾓度仪、馈线⼑、钢锯、32开⼝扳、13开⼝扳、⼤、⼩开⼝扳、安全带、安全帽、斜⼝钳、壁纸⼑、内六⽅、平挫、⼯具包。
4、⼈员的准备⼈员不许穿宽松⾐服及易打滑的鞋；天馈安装现场所有⼈员必须头戴安全帽；⾼空作业⼈员必须佩带安全带。
⼆、天线的组装与安装1、天线的组装1.1 全向天线的组装(1) 装配全向天线的两个固定夹。
(2) 紧固与天线配合的部分，如图全向天线组装⽰意图(3) 将跳线接头与天线接头连接好并拧紧；(4) 对天线与跳线连接处的接头进⾏防⽔密封处理。
1.2 定向天线的组装定向天线的附件有：天线固定夹、俯仰⾓调节装置和跳线。
天馈系统
一、天馈系统安装规范：（一）天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。
抱杆的高度应比天线长10cm以上。
抱杆垂直度、方位角符合设计要求。
2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。
一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。
（1）在天线的直线距离400M内无障碍物。
（2）GSM900系统两接收天线间距4M和DCS1800间距大于2M。
（3）铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。
（4）全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。
（5）天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。
（6）同一扇区两天线间隔>4米，邻扇区天线间隔>1米。
（7）同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。
3.GPS天线安装标准（1）GPS天线安装应牢固，应用螺栓固定。
所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长 5 厘米，中间不能有缝隙。
（2）GPS 天线应与地平面垂直，夹角应为90°± 2°（3）GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。
（4）GPS 天线在所属区域不是最高点。
（5）GPS天线不能安装在铁塔顶端。
（6）GPS应安装在具有接地装置的锥体雷电保护区内。
如果GPS安装在钢架上，钢架的接地应使用焊接方式。
（7）GPS天线在水平或垂直方向应距基站发射天线3米远（8）GPS天线应与铁塔朝南的一角距离至少1m；（9）GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。
天馈线系统安装程序和规范
天馈线系统安装程序和规范1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排，先进场安装的要给后续进场的留下位置和方便。
2天馈线的组装吊挂质量要求2.1天线组装天线组装时应在比较平坦的地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装说明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。
2.2馈线的量裁馈线的量裁应按照节约的原则，先量后裁。
馈线的允许余量为不超过5％。
2.3馈线头制作馈线头应在塔下制作，一般情况下，制作馈线头必须使用专用馈线刀，按馈线头厂家规定的规范步骤进行。
切割外皮时不能划伤馈线外导体，馈线的内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽可能防止脏手接触外内导体，不能忘掉密封橡皮圈。
天线与1/2跳线的连接、7/8馈线头与避雷器的接头连接必须紧固不松动、无划伤、不露铜。
2.4天馈线的吊挂要用专用电缆盘支架、滑轮、绳索等设备。
捆绑天馈线的绳索要牢靠，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。
3天馈线安装质量要求1天线的安装天线的数量、规格、型号和安装位置路由应符合工程设计要求（特别应检查天线是否有内置倾角及波束宽度、增益等指标）。
1．天线安装位置天线安装位置应符合工程设计,六根天线在塔上的排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。
天线应符合水平和垂直度隔离度要求。
2．CDMA800天线系统分离度要求(记为“分离度4132”)CDMA800天线系统水平分离度的要求如下：对于单极化天线，同一扇区分集接收天线水平分离度应大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度大于1.0米。
天馈系统安装广州
目录第四章GPS天馈系统安装 (2)4.1概述 (2)4.2选定GPS安装位置 (3)4.3安装GPS天线支架 (4)4.4安装GPS天线 (5)4.5安装GPS馈线 (5)4.5.1馈线接头的制作 (5)4.5.2馈线的布放及固定 (6)4.5.3GPS馈线的接地 (6)4.6安装浪涌保护器 (6)4.7安装GPS下跳线 (7)4.8检测GPS馈线系统 (7)4.9GPS天线接头防水处理 (7)4.10密封窗密封处理 (7)第四章GPS天馈系统安装4.1 概述本章介绍GPS天馈系统的安装方法和安装要求，内容包括：●选定GPS安装位置●安装GPS天线支架●安装GPS天线●安装GPS馈线●安装浪涌保护器●安装GPS下跳线●检测GPS天馈系统●GPS接头防水处理●密封窗密封处理4.2 选定GPS安装位置****图1 GPS天线选址示意图GPS天线安装位置应符合以下要求：●GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于120度；●为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。
●由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边●不要将GPS天线安装在其他发射和接收设备附近，不要安装在微波天线的下方，高压线缆下方，避免其他发射天线的辐射方向对准GPS天线●两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰●在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减,下表给出几种场合下,GPS天线对馈线长度的要求:表1 GPS馈线型号选择表4.3 安装GPS天线支架GPS天线支架可安装在通信铁塔上,屋顶水泥块上和屋顶女儿墙上,本节以女儿墙安装为例:●安装方法：1)用冲击钻头在女儿墙上打孔,安装膨胀螺栓2)用螺栓将抱杆固定到女儿墙上●安装要求：1)矮墙位置及周围环境应符合GPS天线安装位置的要求。
一建【通信】16、GPS卫星天馈系统安装图解
安装工具一字螺丝刀十字螺丝刀活动扳手斜口钳卷尺剪线钳美工刀热风枪冲击钻绝缘胶带防水胶带铁锤开口扳手锉刀毛刷GPS系统组件GPS 天线天线支架避雷器（设备侧）a安装天线支架GPS 系统组件b安装膨胀螺栓在墙面上安装在抱杆上安装在水泥地面上安装a安装天线支架1安装天线支架避雷器（天线侧）GND 端Protect 端Surge 端天线侧不带避雷器安装时将GPS 避雷器的“Protect ”端连接至天线侧。
3安装GPS 天线天线侧不带避雷器•GPS 天线应在避雷针45度下倾角保护范围内。
•如果在多雷区域，GPS 天线应安装在避雷针顶点下倾30度范围内。
2裁剪馈线、制作室外馈线接头可根据馈线上的长度标识确定裁剪位置。
在馈线的一端制作N公型接头•根据测量的天线至基站主设备的路径长度，用剪线钳裁剪馈线。
•常见馈线规格有1/2超柔馈线，RG-8U 馈线。
缠绕防水胶带缠绕绝缘胶带绑扎线扣密封室外接头（有GPS 避雷器）防水胶带绝缘胶带线扣GPS 天线GPS 天线馈线馈线4典型安装场景•在所有馈线弯曲的地方，馈线弯曲半径要大于馈线直径的20倍。
•在典型场景1中，馈线顺着楼房墙面的走线梯布放，同时用馈线夹固定，每隔1.5m ～2.0m 用馈线夹固定。
•室内部分安装GPS 避雷器，避雷器安装保护地线。
•在现场条件允许的情况下，请采用“典型安装场景1（非上塔）”。
•设备侧GPS 避雷器安装在馈窗内侧附近的走线架上，距馈窗口1m 范围之内；GPS 避雷器的“GND ”端连接至室外地排，如果没有室外接地排，安装室外接地排，严禁连接至室外的走线架上。
•缠绕胶带时，先缠绕防水胶带，再缠绕绝缘胶带，最后在胶带的两端用线扣绑扎。
•在缠绕防水胶带时先均匀拉伸胶带，使其宽度为原宽度的1/2后再缠绕，须保证上一层胶带覆盖下一层的50%以上，每一层都要拉紧压实。
•缠绕胶带时，先从下往上缠绕，再从上往下缠绕，最后是从下往上缠绕，每种胶带缠绕三层。
简述天馈系统的安装流程
简述天馈系统的安装流程一、前期准备在进行天馈系统的安装之前，需要进行一些前期准备工作，包括：1. 确定天线类型和数量；2. 确定馈线长度和类型；3. 确定天线架的安装位置和数量；4. 准备好所需的工具和材料。
二、安装天线架1. 根据设计图纸确定天线架的位置和数量；2. 在安装位置处挖掘基础孔，深度根据设计要求决定；3. 将预制好的基础件放入孔中，并保证水平；4. 按照设计要求进行钢筋绑扎和浇筑混凝土；5. 安装调整好的天线支架。
三、安装馈线1. 根据设计要求，在天馈系统中布置好馈线路径，并在需要穿越建筑物或路面时进行预埋管道或桥架等设施的设置。
2. 将预先测量好长度并切割好的馈线拉到各个设备上，并固定牢固。
3. 进行接头处理，包括清理接头表面、涂抹防腐剂、套上防水套管等。
4. 对于长距离传输的馈线，需要在适当位置设置放大器和衰减器等设备。
四、安装天线1. 根据设计要求，在天馈系统中布置好天线位置，确保天线方位和高度符合要求。
2. 按照天线的安装说明进行组装，包括安装反射器、驱动器、支架等部件。
3. 安装调整好的天线。
五、调试和测试1. 进行馈线的开路和短路测试，以确保馈线质量良好。
2. 对于长距离传输的馈线，需要进行衰减测试，以确定是否需要增加放大器或衰减器等设备。
3. 调整天线方向和高度，并进行信号接收测试，以确定信号质量是否符合要求。
六、验收和维护1. 进行系统验收，并对系统进行记录；2. 建立完善的维护制度，并定期对系统进行检查和维护；3. 对于发现的问题及时处理，并记录在维护报告中。
七、总结通过以上步骤，我们完成了一套完整的天馈系统安装。
在实际操作中，还需要根据具体情况进行调整和处理。
因此，在安装过程中需要注意安全问题，并且对于每一个步骤都需要认真执行。
天馈系统的安装（天线的安装）
天馈系统的安装（天线的安装）天馈系统图这里说的是我个人认为部分重要的天线跟RRU的接线方式及安装规范。
如果有不一样的想法或者想了解其他方面的，可以在评论区评论，我尽力。
天线类型全向天线分集距离对于450 MHz系统，要求≥8 m；对于800 MHz系统，要求≥4.5 m；对于1900 MHz系统，要求≥3.5 m。
对于800 MHz系统，分集距离≥3.5 m；对于1900 GHz系统，分集距离≥1.5 m；对于450 MHz系统，分集距离≥6.7 m。
同一基站不同扇区的两副相邻定向天线的水平隔离距离≥0.8 m三点接地1）通常每根主馈线应至少三处安装馈线接地卡，位置分别为：在铁塔平台处，主馈线离开铁塔至室外走线架处，主馈线入室之前。
当主馈线长度超过60 m时，还应在主馈线中间增加馈线接地卡，一般为平均20 m安装一处。
（2）在楼顶安装的天馈系统、天线支架、新装走线架均需焊接到建筑物避雷网上。
馈线也需有三处接地，位置分别为：馈线离开天线抱杆处，馈线离开楼顶处，馈线进入机房处。
（3）主馈线从楼顶沿墙入室时，网络运营商所做的室外走线梯必须接地。
1）当主馈线>80m，选用5/4”馈线2）当 20m<><80m,选用7>80m,选用7>3）当主馈线<20m,直接选用1>20m,直接选用1>馈线窗固定在室外一侧的墙上，馈线窗上凸起的馈线孔朝向室外。
防水弯：（1）馈线从室外进入机房前，如果馈线高于馈线窗下沿，必须在室外馈线窗处做一防水弯，每根馈线做防水弯后的的最低点必须低于馈线窗下沿10 cm～15 cm；（2）馈线进机房前，如果馈线低于馈线窗下沿，则不需要做防水弯。
避雷避雷器安装（1)使避雷器、避雷接地铜条和走线架绝缘。
（2)避雷器和避雷接地铜条之间用16 mm2黄绿色阻燃多股导线连接，其中在避雷器侧需做铜鼻子；（3)避雷接地铜条和室外接地铜排之间用35 mm2黄绿色阻燃多股导线连接，其中在室外接地铜排侧需做铜鼻子。
天馈系统的安装流程图
天馈系统的安装流程一、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、工具的准备4、人员准备二、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防水制作四、自检一、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前，需先就基站的环境进行检查，也就是对施工环境的检查。
1.1 铁塔、抱杆、增高架的检查检查铁塔平台上、增高架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。
1.2 走线架的检查检查室外走线架是否安装，是否符合要求。
1.3 馈窗的检查检查馈窗是否有足够的馈线穿线孔供馈线布放使用。
1.4 室馈线走线位置的检查检查室走线架机柜位置，以确定每个扇区的馈线线序。
1.5 安全检查检查馈窗入线后是否有障碍物。
1.6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。
2、货物的检查2.1 天线的检查打开天线外包装，检查天线表面有无裂缝，接头有无撞坏的痕迹等。
若有损伤，应更换天线。
2.2 馈线的检查检查馈线是否在运输有划伤、变形，若有损伤、变形，应更换馈线。
2.3 附件的检查检查馈线头、馈线卡是否足够、是否有损坏，1/2跳线是否足够、是否有破损，胶泥、胶带、扎带是否足够使用。
3、工具的准备滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、32开口扳、13开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、六方、平挫、工具包。
4、人员的准备人员不许穿宽松衣服及易打滑的鞋；天馈安装现场所有人员必须头戴安全帽；高空作业人员必须佩带安全带。
二、天线的组装与安装1、天线的组装1.1 全向天线的组装(1) 装配全向天线的两个固定夹。
(2) 紧固与天线配合的部分，如图全向天线组装示意图(3) 将跳线接头与天线接头连接好并拧紧；(4) 对天线与跳线连接处的接头进行防水密封处理。
1.2 定向天线的组装定向天线的附件有：天线固定夹、俯仰角调节装置和跳线。
天馈系统安装标准施工规范(华为)
若有多套系统共用站点，则第二套天馈系统的配置如下 扇区 1 2 3 主集（第二套系统） 白色一道 + 红色二道 白色一道 + 黄色二道 白色一道 + 蓝色二道 分集（第二套系统） 白色一道 + 红色一道 白色一道 + 黄色一道 白色一道 + 蓝色一道
若天馈系统有6个扇区，则第4、第5、第6扇区的色环 颜色分别是紫色、橙色、绿色。
旋转天线下方的齿轮，将刻 度轴滑动到合适的刻度上。
9
5 制作馈线接头
安装人员C\D 50分钟
测量裁剪6根40米馈线、展直馈线，制作馈线接头并粘贴色环的过程在 地面上完成。
a
测量裁剪馈线、展直馈线
可根据馈线上的长度标识 确定裁剪位置。
旋转馈线刀直到把柄全部合拢， 使得馈线内外导体全部割断。
b
制作馈线接头、粘贴色环
b
切割馈线
旋转馈线刀直到把柄全部合拢， 使得馈线内外导体全部割断。
用美工刀切除破 损的馈线外皮
22
附4 制作馈线接头
c
安装密封胶圈
d
安装连接器后套
e
扩张馈线切面
馈线刀插入馈线并旋转，使馈线 外导体张开，用手向外拉连接器 后套，其不得从馈线上滑脱。
f
安装连接器前套
g
紧固连接器前后套
完成后效果图
23
安装人员A\B\C\D 15分钟
天馈系统安装完毕后，需要逐项进行检查。 对不符合要求的项目进行整改。
检查项目 天馈驻波比
检查说明 用天馈驻波测试仪在室内跳线处测量，驻波比应小于1.5。 天线的安装位置应与设计文件相符，且与抱杆连接牢固。 天线方位角误差不大于5度，下倾角误差不大于0.5度。
《天馈系统安装手册》课件
防止天馈系统受到损坏、干扰和 窃听，保障通信安全和用户隐私
。
预防因雷电等自然灾害对天馈系 统造成的损坏，保障设备和人员
的安全。
雷电防护措施的介绍与实践
安装避雷针、避雷网等防雷设备，将雷电引入地下，避免对天馈系统造成损坏。 在天馈系统中安装浪涌保护器，吸收雷电产生的浪涌电流，保护设备不受损坏。
定期检查防雷设施，确保其正常工作，及时发现并处理问题。
数字化
随着数字技术的不断发展 ，天馈系统将逐渐实现数 字化，提高信号传输的稳 定性和效率。
智能化
借助人工智能和大数据技 术，天馈系统将具备智能 化的特点，能够自动优化 信号覆盖和传输质量。
集成化
未来天馈系统将趋向于集 成化，实现多频段、多制 式的信号传输，满足不同 通信系统的需求。
天馈系统在未来的应用前景
其他安全防护措施的介绍与实践
定期巡检天馈系统，检查天馈线、天线塔等设施 是否完好，及时发现并处理问题。
采取加密、认证等措施，保障天馈系统中的数据 传输安全和用户隐私。
建立完善的安全管理制度，加强人员培训和管理 ，防止人为破坏和窃听。
பைடு நூலகம்5
天馈系统的未来发展与展望
天馈系统技术的发展趋势
01
02
03
优势
天馈系统具有信号覆盖范围广、传输 质量稳定、设备维护方便等优势，能 够满足各种复杂环境和不同业务需求 。
02
天馈系统的安装流程
安装前的准备工作
现场勘查
对安装地点进行实地考 察，了解周围环境、障 碍物、可用资源等情况
。
设备检查
核对所需设备数量、规 格、完好程度，确保符
合安装要求。
工具准备
根据安装需要，准备合 适的工具和安全设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPS天线不要安装到微波天线和高压线及电视发射塔地下方，也
不要受到移动天线的主瓣辐射。
GPS天馈系统安装规范－GPS天线安装要求（2）
GPS天线安装位置必须在避雷针顶点下倾角45°保护
范围内；GPS天线安装在建筑物顶部时，不允许安装 在楼面两个边相交的位置；GPS天线安装在铁塔或H杆 上时，和铁塔或H杆根部之间的距离≤5 m。固定GPS 天线的各个螺母拧紧，弹簧垫片压平。
GPS天馈系统结构－GPS 1/4“馈线技术指标
GPS天馈系统结构－GPS避雷器
GPS避雷器用于基站 设备的防护，安装在与 GPS天线相联的同轴 馈线和基站内部单板的 天馈射频电缆之间，防 止因雷电感应形成的暂 态过电压对基站单板产 生损害。
面涂上润滑油，再将O型密封圈套入外导体上
的第四个波谷槽内。
将馈头前面部分和后面部分分开，并将馈线插 入后部馈头，直到与馈线第一个波纹接触。 将馈头前部拧上馈头后部。
制作1/4“馈线N型接头图例说明（1）
3、轻锉内导体 1、剥掉馈缆外皮 2、切割外导体
1 2
即使GPS馈线长度较长，
也只需要单点接地即可。
使用Φ9电缆的GPS天馈系统的结构
Φ9电缆无法使用馈线卡
GPS天线
接地，所以一般采用N型 双阴转接头加GPS地线 接地卡接地。N型双阴转 接头一般安装在室内走线 架上靠近馈线窗的位置， 再通过GPS地线接地卡 连到室外地排上，达到接
GPS天馈系统安装规范－GPS接地要求
基站安装在室内时，GPS馈线在进入机房前1 m距离内，用 1/4”馈线接地卡和馈线窗旁边的室外接地铜排相连，进行
一点接地。室外型基站安装在室外时，GPS馈线不接地。
GPS天馈系统安装规范－GPS电缆布放要求 GPS信号电缆应在走线架每根横铁处绑
工刀在距一端约20 mm处将馈缆外皮切割并
剥掉。 用电工刀在波峰处切割馈线外导体,切割位置大 致在距离馈线外皮切口处14.5mm的地方 。 用锉刀轻锉切割后的内导体，使其满足 0.3×45°的要求。
制作1/4“馈线N型接头步骤（2）
将1/4“馈线上的碎屑用毛刷刷除，在外导体表
相对湿度
≤95%
GPS天馈系统结构－GPS馈线接头
GPS馈线接头为N型1/4"直式电缆插头(针)，是具有螺纹连 接结构的中大功率连接器，具有抗震性强、可靠性高、机械和
电气性能优良等特点, 广泛用于有振动条件下的无线电设备和
仪器中连接射频同轴电缆用。
使用1/4"馈线时的GPS天馈系统安装
GPS天馈系统安装流程
制作1/4"馈线N型接头
GPS 1/4"馈线接地卡安装
GPS天馈系统安装流程
制作1/4“馈线N型接头步骤（1）
将安装接头一端的馈线约50 mm取直，用电
GPS天馈系统结构－GPS馈线接头技术指标
技术参数
工作电压 特性阻抗 电压驻波比
插头、座配合插入损耗 工作功率 环境温度 相对湿度
指标范围 1000V 50Ω ≤1.3（0～ 11GHz） 0.15dB （at 10 GHz） 50W / 10GHz -65℃~+165℃ ≤95%
GPS天馈系统结构
GPS天馈系统的功 能是接收GPS卫星
的导航定位信号，并
解调出频率和时钟信 号，以供给CDMA
基站各相关单元。
GPS天馈系统结构－GPS天线
GPS天线为有源天线，主要功能是接收GPS卫星信号给GPS接收机
将GPS馈线和N型双阴转接头可靠连接。
估算室内GPS跳线的大致长度，制作室内GPS跳 线电缆。
将室内GPS跳线两端分别与N型双阴转接头、 BTS的GPS天馈接口可靠连接。
GPS同轴电缆接头的制作
1、剥外护套
10.5±0.25mm
2、安装外导体
3、剥绝缘层
7 0 0.3mm
GPS馈线选用原则 GPS天馈系统结构
GPS天线安装位置
GPS天馈系统安装规范
GPS馈线选用原则
长度小于100 m时，选用1/4“馈 线，推荐使用1/4”馈线。 长度小于80 m时，使用Φ9电缆 （一般不选用）。
长度大于100 m时，最好采用7/8"电缆。
0.3 mm 45°
≥
1:1
制作1/4“馈线N型接头图例说明（2）
4、套入密封圈
第四个波谷槽内
5、安装馈头
顺时针 转动
6、固定馈头
静止 不动
课程内容
GPS天馈系统结构和安装规范 使用1/4"馈线时的GPS天馈系统安装
使用Φ9电缆时的GPS天馈系统安装
进行位置定位和授时。
GPS天馈系统结构－GPS天线技术指标
技术参数 频率 增益 驻波比 极化 指标范围 1.57542GHz±5MHz 38±2dBi（包括低噪放大器） ＜2.5 右旋园极化
阻抗
方向图3db波束宽度 轴比
50欧姆
110100 ＜5dB
供电电压
供电电流 前后比 LNA 输出1dB压缩点 可靠性指标MTBF
GPS天馈系统安装步骤（2）
保持GPS天线不动，将套管拧在GPS天线上
用GPS天线抱箍将套管固定在抱杆上
在室内距离馈线窗1 m位置裁截同轴电缆，制作电 缆室内接头及室内跳线两端的接头
GPS天馈系统安装步骤（3）
在室内将GPS地线接地卡连接到N型双阴转接 头上，用螺栓锁紧。
4、焊接插针内导体
5、完成装配
讨论
GPS天馈系统的馈线类型
GPS天馈系统的结构
两种GPS天馈系统的安装方法
4V~5.5V
＜45mA >10dB >0dbm >100000小时
GPS天馈系统结构－GPS 1/4“馈线
GPS馈线的功能是连接GPS天线和
GPS接收机，将GPS天线接收的信 号送给GPS接收机处理，同时将
GPS接收机提供的直流5V电源转给
GPS天线作为工作电压。
GPS天馈系统结构－GPS避雷器技术指标
技术参数
工作电压 阻抗 驻波比 反射损耗 插入损耗 额定通流容量（8/20μs） ≤5.5V 50Ω ≤1.2 ≤-28 dB ≤0.2dB 10kA
指标范围
残压
最大传输功率 环境温度
≤20V
50W -40℃-- +70℃
扎，沿墙面走线时应绑扎均匀，最大绑扎
间距不得超过0.76 m，拐弯两侧须绑扎
固定。如果GPS天线配有套管，电缆要
穿过套管，套管上要缠绝缘胶带。
课程内容
GPS天馈系统结构和安装规范 使用1/4"馈线时的GPS天馈系统安装
使用Φ9电缆时的GPS天馈系统安装
GPS天馈系统结构－馈线接地卡
GPS馈线接地
卡采用1/4"免
胶型接地卡， 适用于1/4"馈
线的室外防雷
接地。
使用1/4"馈线的GPS天馈系统的结构
使用1/4"馈线时，使用 GPS馈线接地卡实现单 点接地。接地卡一般安装 在馈线进入机房前小于1 米处，并要连至室外地排。
室外地排 GPS天线抱杆
GPS天线套管 GPS天线抱箍 Φ9同轴电缆 N型双阴转接头
GPS室内跳线 GPS地线接地卡 GPS天馈接口
室内
CBTS I2
地的目的。
GPS天线安装位置－塔上安装
安装于塔上时， 安装位置如右图
塔上安装
所示。
GPS天线
H<5米
GPS天线安装位置－楼顶安装
安装于楼顶时， 安装位置如右图
楼顶安装 避雷针
所示。
<45度 GPS天线
GPS天馈系统安装规范－GPS天线安装要求（1）
GPS天线的安装位置应该对空视野开阔，仰视角在150度范围内 无阻挡物，以保证GPS天线能跟踪到尽可能多的卫星（4颗以上）， 并使馈线尽可能短一些以减小衰耗和减少雷电感应。 如果安装在铁塔上，GPS抱杆距离铁塔水平距离为30厘米。
GPS天馈系统及安装
中兴通讯NC教育
学习目标
了解GPS天馈系统的结构
掌握GPS天馈系统的安装方法
课程内容
GPS天馈系统结构和安装规范 使用1/4"馈线时的GPS天馈系统安装
使用Φ9电缆时的GPS天馈系统安装
GPS天馈系统结构和安装位置
使用Φ9电缆时的GPS天馈系统安装
GPS天馈系统安装步骤 GPS同轴电缆接头的制作
GPS天馈系统安装步骤（1）
制作同轴电缆室外接头
将此接头穿过GPS附件套管，布放从GPS天线 到室内的同轴电缆
将同轴电缆室外接头拧在GPS天线接头上
