微机保护结构.
《微机保护》PPT课件
输入信号预处理过程的具体步骤为： 1. 将电力系统输入到继电保护装置的模拟信号
2. 数据处理单元对已转变为数字量电量信号进 行数字滤波，从而获得微机保护算法所需要 的数字信号序列；
3. 数据处理单元对已滤波的数字信号序列采用 合适的算法并结合开关量输入信号综合判断， 然后根据判断结果控制开关量输出系统和人 机对话和外部通信系统的输出，实现闸、信 号告警、数据记录等功能。
一、输入信号预处理
二、模拟量输入系统
微机保护装置模拟量输入接口部件的作用 是 将电力传感器输入的模拟电量正确地变换成离散 化的数字量，提供给数字核心部件进行处理。
交流模拟量输入接口部件内部按信号传 递顺 序为：电压输入变换器和电流输入变换器及其电 压形成回路 、前置模拟低通滤波器 、采样保持 器 、多路转换器、模数变换器。
采样 多路
A/D 数据更
保持 转换器 转换器 新排队
输入信号的预处理
图2—2 输入信号预处理流程框图
二、数字滤波
数字滤波器的优点： • 滤波精度高。加长字长可以很容易提高精度。 • 可靠性高。模拟元器件很容易受环境和温度 的
影响，而数字系统受这种影响要小得多。 • 灵活性高。数字滤波器改变性能只要改变算 法
• 按照不同的滤波理论又可分为常规滤波器和最 佳滤波器。
• 按频率特性分为低通、带通、高通和带阻四类 基本滤波器，其中前两类滤波器在微机保护中 用得较多。
微机保护装置构成..
模拟量输入/输出回路 模/ 数 变换 模拟量 输入变换 放大驱动
来 自 TA 、 TV 的电流、电 压
数/模 变换
开关量输入/输出回路 光 电 隔 离 开关量输入 信号处理 开关量 输 出 电 路 开关量输入 去执行元件
变 电 站 测 控 对 象
打印机接口
并行 接口
二、保护与测控装置的箱体
保护与测控装置：均采用机箱式结构， 且每套装置由一个或几个箱体组成。
开入量：断路器、隔离开关的状态 （合、断）；变压器分接头的位置； 开出量：保护出口及告警信息等。
作用：
开关量输入回路完成外部 接 点的输入； 开关量输出回路完成各种保 护出口跳闸输出、告警信号输出。
开关量输入、输出回路主要元件
并行口芯片、光电耦合芯片、 中间继电器等。
(四)人机对话电路 作用： 用于人机对话.
作用：完成算术及逻辑运算，以 实现继电保护、测控、管理等功能。
构成：通常由微处理器CPU、存 储器、定时器/计数器、Watchdog及 接口芯片等组成。
DSP和一般的CPU不同：
体系结构 标准化和通用性 流水线结构： 快速乘法器： DSP可以在一个时钟周期内可以完成的 工作量。 低功耗：
2.存储器
组成：主要包括打印、显示、键 盘及信号灯、音响或语言告警等。 内部仍为计算机系统。
(五)通信接口
作用：主要是完成自动化装置间通信 及信息远传.
(六)电源
作用：提供整个装置所需的直流稳压 电源。
微型机系统 微处理器（ CPU ） 存储器 WATCHDOG 定时器 人机对话回路 本地操作人员 打印机 通信接口 至其他微机 系统通信 信息远传 通用数 字接口 调制解调器 人机交 互接口

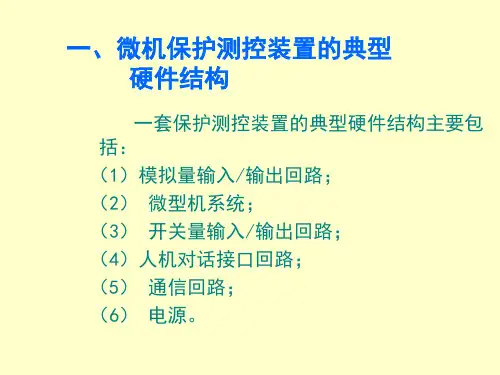

一、微机保护测控装置的典型 硬件结构
微机保护
定时限/反时限保护、后加速保护、过负荷保护、负序电流保护、零序电流保护、单相接地选线保护、过电压 保护、低电压保护、失压保护、负序电压保护、风冷控制保护、零序电压保护、低周减载保护、低压解列保护、 重合闸保护、备自投保护、过热保护、过流保护、逆功率保护、差动保护、启动时间过长保护、非电量保护等。
发展
微机保护
用微型计算机构成的继电保护
01 具体介绍
03 基本组成
目录
02 运行原理 04 保护类型
05 发展
07 优点
目录
06 程序特点 08 主要区别
微机保护是用微型计算机构成的继电保护，是电力系统继电保护的发展方向。
具体介绍
微机保护具有高可靠性，高选择性，高灵敏度。微机保护装置硬件包括微处理器（单片机）为核心，配以输 入、输出通道，人机接口和通讯接口等.该系统广泛应用于电力、石化、矿山冶炼、铁路以及民用建筑等。微机的 硬件是通用的，而保护的性能和功能是由软件决定。
2、多种功能的高度集成，灵活的配置，友好的人机界面，使得该通用型微机综合保护装置可作为35KV及以 下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保 护 及 测 控 ， 也 可 作 为 部 分 6 6 K V 、 11 0 K V 电 压 等 级 中 系 统 的 电 压 电 流 的 保 护 及 测 控 。
随着计算机技术的高速发展，其广泛而深入的应用为工程技术各领域带来了深刻的影响。微机保护在电力系 统的研究开发是计算机技术在线应用的重要组成部分，微机保护的应用与推广已经成为继电保护的发展方向。
早 在 2 0 世 纪 6 0 年 代 末 ， G ·D ·R o c k e f i l e r 等 人 提 出 了 用 计 算 机 构 成 继 电 保 护 装 置 ， 当 时 的 研 究 工 作 以 小 型 计 算 机为基础，试图用一台小型计算机来实现多个电气设备或整个变电所的保护功能，这为计算机保护算法和软件的 研究的发展奠定了理论基础，是继电保护领域的一个重大转折。
微机保护的构成及特点
微机保护的构成及特点微机保护是由微型计算机和相应软件（程序）来实现的新型保护，由硬件和软件两大部分构成。
一、微机保护硬件的构成微机保护硬件的核心是微处理器，硬件系统按功能可分为数据采集单元、数据处理单元、开关量输入/输出接口、接口、电源五个部分。
1、数据采集单元继电保护装置从电流、电压互感器二次获得的电流、电压是模拟信号，微机保护能够处理的信号是离散化的数字信号，将模拟量转换成为数字量的过程就是通常所说的数据采集，也称为模拟量输入系统。
主要包括电压形成回路、前置模拟低通滤波器（ALF）、采样保持电路（S/H）、多路转换器（MPX）以及模数转换（A/D）电路五个部分，完成将模拟输入量准确地转换为所需的数字量。
1）电压形成回路主要有电压变换器、电流变换器和电抗变换器等。
电压、电流变换器一次侧并联电容，主要是为了吸收耦合到输入导线上的干扰信号；电流变换器二次侧并联电阻的目的是通过电流在电阻上产生的电压来实现电流量到电压量的变换。
电压形成回路除变换电量外，还起电气隔离和电磁屏蔽的作用，以保证弱电元件的安全，减少高压设备对弱电元件的干扰。
2）前置模拟低通滤波器（ALF）低通滤波器是一种能使工频信号通过，同时抑致高频信号的电路。
通常分为无源滤波器和有源滤波器两种。
3）采样保持电路（S/H）（1）采样模拟输入信号经电压形成回路和低通滤波后仍为连续的时间信号，把连续的时间信号变成离散的时间信号称为采样或离散化。
采样就是周期性抽取或测量连续信号的瞬时值，采样器的输出是离散化了的模拟量。
（2）保持微机保护多路模拟通道共用一个模数转换器（A/D），各通道的取样信号必须依次通过A/D回路进行转换，每转换一路都需要一定的转换时间，变化较快的模拟信号必须保持，否则将引起误差。
4）多路转换器微机保护通常需对多个模拟量同时采样，为了简化电路和降低成本，一般采用多个模拟量通道通过多路转换器共用一个A/D，通过多路转换开关实现通道切换。
第二章 微机保护的硬件结构PPT课件
一般在采样前用一个低通滤波器（ALF）将高频 分量滤掉。
28
（二）模拟低通滤波电路
RC无源低通滤波器电路
29
（三）采样保持器
模拟信号进行A/D转换时，有以下实事：
从启动转换到转换结束输出数字量，需要一定的转换时间。 在这个转换时间内，模拟信号要保持不变。否则转换精度
保护 系统
保护 系统
11
RR—M结构
保护 系统
串行通信
人机交互或管理 系统
保护 系统
12
微机继电保护硬件系统的构成
• 对于一个具体的微机保护装置，通常将硬件电 路按功能分别布置在几个PCB板上——称为保护 的“插件”，各插件安装于一个机箱中，采用总 线把各插件联系在一起，构成一套完整的保护装 置。
第二章 继电保护的硬件结构
1
微型机继电保护
南京南瑞继保董事长 中国工程院院士 沈国荣（左一）
北京四方公司董事长 中国工程院院士 华北电力大学杨奇逊教授
2
微机继电保护硬件系统的构成
一、微机保护装置硬件按功能可分为五部分： 1)数据采集单元
包括电压形成和模数转换等功能块，将模拟输入 量尽可能准确地转换为数字量。 2）数据处理单元（微机主系统）
En A0 A1 A2 A3
译码/驱动
1
…
N
输出
公共端 U0
Ui1Uin
采样值输入
36
（四）多路转换开关
多路转换开关是一种多信号输入、单信号输出的电子切换开 关器件，可由CPU通过编码控制将多通道输入信号（由S/H送 来）依次与其输入端连接，而输出端与模数变换器输入端连接， 在CPU控制下逐一将各通道采样值变换成数字量。
微机保护的基本原理与构成课件
输入；执行通过开关量输出，起动信号、跳闸继电器等，完成保护各种功能。
④ 人机对话接口 用于调试、定值整定、工作方式设定、动作行为记录、与系统通信等。
包括：打印、显示、键盘及信号灯、音响或语言告警等。
⑤ 电源 电源是微机保护装置重要组成部分，通常采用逆变稳压电源。
3
2、微机保护数据采集系统 A/D式数据采集系统如图所示：
① 电压形成回路 微机继电保护要从被保护对象的电流、电压互感器处取得相应信息。但
这些二次数值、输入范围对典型的微机继电保护电路却不适用，需要降低 和变换。一般采用变换器来实现变换。（微机保护参数的输入范围：0～5V 或4～20mA）
4
② 采样保持与低通滤波 由于微机保护只能对数字量进行运算和判断，所以应将连续模拟量变
为离散量。采样保持电路作用就是在一个极短的时间测出模拟量在该时 刻的瞬时值；并要求在A／D转换期间保持不变。
同时采样：继电保护大多数原理是基于多个输入信号，如三相电流、 三相电压等。在每一个采样周期对通道的量全部同时采样。
5
采样频率：采样间隔 的倒数称为采样频率 。采样频率的选 择是微机保护中的一个关键问题。频率高，采样精确，但对A/D转换器 的转换速度要求也高，投资也就越高。
监控程序主要是键盘命令处理程序，为接口插件及各CPU保护插件进 行调节和整定而设置的程序；接口的运行程序由主程序和定时中断服务程 序构成。主程序完成巡检、键盘扫描和处理、故障信息的排列和打印。
2、保护软件的配置 保护软件含主程序和中断服务程序。 主程序：初始化、自检；保护逻辑判断和跳闸处理。 中断程序：定时采样中断和串行口通信中断服务程序。
微机保护的硬件结构
• 一、微机保护装置的硬件结构 • （一）硬件结构框图
• （二）各组成部分作用 • 1、信号输入电路 • 微机保护装置输人信号主要有两类，即开关量和模拟量信号。信号 输人部分就是妥善处理这二类信号，完成单片微机输人信号接口功能。 • 2、单片微机系统 • 微机保护装置的核心是单片机系统，它是由单片微机和扩展芯片构 成的一台小型工业控制微机系统，除了硬件之外，还有存储在存储器 里的软件系统。这些硬件和软件构成的整个单片微机系统主要任务是 完成数值测量、逻辑运算及控制和记录等智能化任务。除此之外，现 代的微机保护应具备各种远方功能，它包括发送保护信息并上传给变 电站微机监控系统，接收集控站、调度所的控制和管理信息。 • 这种单片微机系统可以是单 CPU 或采用多 CPU 系统。
( 5 ）有自检能力。 ( 6 ）有利于事故后分析。 ( 7 ）可与计算机交换信息 ( 8 ）可增加硬件的功能。 ( 9 ）可在低功率传变机构内工作。 （二） 缺点： ( 1 ）与传统的保护有根本性的背离。 ( 2 ）使用者较难维护。 ( 3 ）要求硬件和软件有高度可靠性 ( 4 ）硬件很快成为过时。 ( 5 ）在操纵和维护过程中，使用人员较难掌握。
微机继电保护的硬件结构
• • • •
•
一、计算机继电保护的发展 在继电保护技术领域，计算机除了用作故障分析和保护动作性能分析外， 1965 年已提出用计算机构成继电保护装置。 在 20 世纪 70 年代．计算机继电保护的研究工作主要是作理论探索，只有个 别部门作了一些现场试验，但是限于计算机硬件的制造水平以及价格问题， 故当时还不具备商业性地生产计算机继电保护装置的条件。 到了 20 世纪 70 年代末期，计算机出现了重大突破，大规模集成电路技术飞 速发展，出现了一批功能足够强的微型计算机，价格也大幅度降低，因而无 论在技术上还是经济上，已具备用一台微型计算机来完成一个电气设备保护 功能的条件。1979 年美国电气和电子工程师学会的教育委员会组织过一次世 界性的计算机继电保护研究班。在此之后，世界各大继电器制造商都先后推 出了各种定型的商业性微型计算机保护装置产品。目前发展最快的是日本， 据日本有关部门预计， 1987 年的定货可能达到继电保护设备总产值的 70 ％ 我国在计算机保护方面的研究工作起步较晚，但进步却很快。 1984 年，华 北电力学院研制的第一台以 6809 ( CPU ）为基础距离保护样机在经过试运 行后通过了科研鉴定，它标志着我国计算机保护的开发开始进入了重要的发 展阶段。
第二讲微机保护的硬件原理
U oc = I 1 ( Rm + jX µ ) //( Z '3σ + R 'ϕ )
Z br = ( Rm + jX µ ) //( Z '3σ + R 'ϕ )
总体效果相当于
U oc ≈ I 1 jX µ
.
.
第二节 数据采集系统
因此电抗变能够将一次电流的基波分量成比例地转 换成二次侧电压。但放大了谐波分量， 换成二次侧电压。但放大了谐波分量，阻止了直流和 低频分量。严格讲是失真变换。 低频分量。严格讲是失真变换。 电流变换器和电抗变压器的比较
第二节 数据采集系统
对采样保持电路的要求
Ch上的电压按照一定的精度跟踪Usr， Ch上的电压按照一定的精度跟踪Usr，跟踪时间尽 上的电压按照一定的精度跟踪Usr 量短，以适应最小采样宽度要求Tc 量短，以适应最小采样宽度要求Tc ∆u 保持时间要长， 保持时间要长，通常用下降率来表示保持能力 Ts − Tc 模拟开关的动作延时、 模拟开关的动作延时、闭合电阻和开断时的漏电 流要小 前两个指标取决于阻抗变换器和保持电容的性能， 前两个指标取决于阻抗变换器和保持电容的性能， 就捕获而言，越小越好；就保持而言越大越好。 就捕获而言，越小越好；就保持而言越大越好。 一般来讲，要求快速捕获，采样周期短， 一般来讲，要求快速捕获，采样周期短，电容要小 一些； 一些； 慢速捕获，采样周期长，电容大一些，稳定性好， 慢速捕获，采样周期长，电容大一些，稳定性好， 抗杂散电容影响能力强。 抗杂散电容影响能力强。
第二节 数据采集系统
电抗变压器： 电抗变压器：用于直接获取电压
它的原理结构、原理图及等值电路如图1 它的原理结构、原理图及等值电路如图1－2所示
微机保护硬件组成及作用
现场微机保护装置:采用微机来实现的保护称为微机保护，具有如下优点：（1）可靠性高；（2）灵活性强；（3）性能改善，功能易于扩充；（4）维护调试方便；（5）有利于实现变电站综合自动化微机保护装置从功能上可以分为六个部分，如图所表示：各部分的功能如下：1.模拟量输入系统（数据采集系统）——采集由被保护设备的电流电压互感器输入的模拟信号，将此信号经过滤波，然后转换为所需的数字量。
2.CPU主系统——包括微处理器CPU，只读存储器（EPROM）、随机存取存储器（RAM）及定时器（TIMER）等。
CPU执行存放在EPROM中的程序，对由数据采集系统输入至RAM区的原始数据进行分析处理，并与存放于E2PROM中的定值比较，以完成各种保护功能。
3.开关量输入/输出回路——由并行口、光电耦合电路及有接点的中间继电器等组成，以完成各种保护的出口跳闸、信号指示及外部接点输入等工作。
4.人机接口部分——包括打印、显示、键盘、各种面板开关等，其主要功能用于人机对话，如调试、定值调整等。
5.通讯接口——用于保护之间通讯及远动。
6.电源——提供整个装置的直流电源。
所谓开关量，就是只有两种状态的量，包括不带电位的接点位置（接通或断开）及只有高低两种电位的逻辑电平。
3.3.1开关量输入回路开关量输入大多数是接点状态的输入，可以分成两类：一是安装在装置面板上的接点,另一类是从装置外部经过端子排引入装置的触点。
第一类接点，与外界电路无联系，可直接接至微机的并行接口如图(a)所示，也可以直接与CPU的输入接口线相连。
在初始化时规定图中可编程并行接口的PA0为输入口，CPU可以通过软件查询，随时知道外部接点S的状态。
当S未被按下时，通过上拉电阻使PA0为5V，S按下时，PA0为0V。
因此CPU通过查询PA0的电平为“0”或为“1”，就可以判断S是处于断开还是闭合状态。
第二类接点由于与外电路有联系，需经光耦器件进行隔离，以防接点输入回路引入的干扰，其原理接线如图(b)所示。
微机保护构成及数据采集系统
有源特点：滤波性能好且阶数越高，它的频率响应越具有十分平坦的通带和陡峭的过渡带，但会增加装置的复杂性和时延，故阶数不宜过高。但抗冲击干扰能力差。
1
2
3
模拟低通滤波器(ALF)
二阶无源低通滤波器 原理电路与幅频特性曲线 通常R1=R2=R，则
二阶有源低通滤波器
仅使用一个运算放大器，结构简单，RC元件少。缺点是元件参数的变化对滤波器滤波效果影响较大。该滤波器的传递函数为 式中K=1+R4/R3 通过参数的合理选择，有源滤波器可以得到更理想的频率特性。
1
2
不区分微机、单片机、微处理器
3
把所有总线连同单片机都集成在一个芯片内的总线不出片技术。
微机保护用硬件特点
数字滤波器，如减法滤波器、加法滤波器等。像有些不便于采用模拟滤波器的场合，如傅立叶滤波、小波变换等;
微机保护算法，像幅值和相位计算、选相算法、滤序算法等;
保护动作判据，保护基本原理的具体体现;
ADC转换举例
若待转换的模拟量所对应的未知数字量应是DOH，逐次逼近式8位A/D转换器转换过程如下：首先将D7置为1，输出锁存器输出数字是10000000= 80H。经D/A转换为模拟量并与Uin相比较，由于推测信号小于模拟输入信号，所以，比较器输出为1，则D7保持为1。再将D6置1，锁存器输出为11000000= C0H，小于D0H，则D6也保持为1。再将D5置1，锁存器输出为11100000=E0H，大于D0H，则D5应置为0。再将D4置1，锁存器输出为11010000=D0H，D4保持为1。再将D3置1，锁存器输出为11001000=D8H，大于D0H则D3位置为0。依次类推直至D0位，可得转换结果为11000000=D0H。
高采样频率要求CPU的处理和运算速度快；低采样频率可能会造成频率混叠，因为电力系统故障后的电压电流是一个宽频谱信号。
微机保护中常见流程的基本结构
微机保护中常见流程的基本结构下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!微机保护是指利用微处理器技术对电力系统进行实时监控和保护的一种技术。
微机保护结构.共64页文档
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
梦 境
微机保护结构.
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
4、守业的最好办法就是不断的发展。
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主题：微机保护硬件结构 微机保护的学习方法
微机保护专业基础是单片微机原理和电力系统继电保护原理， 显然要学好微机保护就得掌握一定的单片微机原理和电力系统继 电保护原理。对于专业人员的培训学习，目前主要的困难还在于 单片微机的基本知识。为了提高培训学习的效率，对于单片微机 原理应该抓住单片微机的实质，而不应以单片微机电路的细节为 主，要防止钻进去而跳不出来．在具体细节上纠缠不清的现象。 学习单片微机基本原理就要以方框因为主，对于保护输人和输出 的电路则要较具体地搞清楚它们的来龙去脉。
主题：微机保护硬件结构
6．使用灵活、方便 目前微机保护装置的人机界面做得越来越好，也越来越简单方便。 例如汉化界面、微机保护的查询、整定更改及运行方式变化等等都十 分灵活方便，受到现场继电保护工作人员的普遍欢迎。 7·具有远方监控特性 微机保护装置都具有自行通信功能，与变电所微机监控系统的通 信联络使微机保护具有远方监控的特点并将微机保护纳人变电所综合 自动化系统。
该系统包括电压形成回路、ALF、S／H、MPX及A/D转换等 五部分。
主题：微机保护硬件结构
基于逐次逼近式A/D转换的模拟量输人系统
一.电压形成回路 同传统保护一样，微机保护的输人信号来自被保护线路或设备的 电流互感器、电压互感器的二次侧。这些互感器的二次电流或电压一 般数值较大，变化范围也较大，不适应模数转换器的工作要求，故需 对它进行变换。一般采用各种中间变换器来实现这种变换，例如电流 变换器（TA）、电压变换器（TV）和电抗变换器（TX）等。
主题：微机保护硬件结构
微机保护的特点
1．维护调试方便 过去大量使用的整流型或晶体管型继电保护的调试工作量很大， 尤其是一些复杂的保护，调试一套保护往往话要一周时间。其原因 是这类保护装置的各种保护元件均是由硬件组成的，每一种逻辑功 能都由相应的硬件构成，逻辑上复杂，硬件就越多，试验也越麻烦。 而微机保护除了输入量的采集外，所有的计算、逻辑判断都是由软 件完成，成熟的软件一次性设计测试完好后，就不必在投产前再专 项试验。而且微机保护对硬件和软件都有自检功能，装置上电后硬 软件有故障就会立即报警，所以说微机保护装置可以说几乎不用调 试，需要调试的主要项目也在厂家完成，投运前做一次静态和动态 试验就能试运行了。
主题：微机保护硬件结构
微机保护的学Βιβλιοθήκη 方法对于微机保护的软件、主要是在电力系统继电保护原理基础上 掌握微机保护程序逻辑框图的原理，特别是理解各个（元件）模块 的保护原理，这对于今后分析系统事故及设备故障、保护动作的正 确性均有好处，继电保护的专业人员在学习单片微机基本原理时， 可以学些汇编语言基本知识，但没有必要花大气力去提单片微机的 汇编语言的编写。可以学些高级语言作为辅助，例如 BASIC语言。 这对学习保护程序逻辑框国会很有帮助。当然对于微机保护软件的 设什人员，就必须熟练地掌握单片微机汇编语言。在微机保护的软 件中，数据采集及其算法原理占有较重要的地位，对继电保护专业 人员主要是以正确理解为主，而电力系统运行人员则以基本了解为宜。
主题：微机保护硬件结构
微机保护的学习方法
学习微机保护还必须注意结合具体保护装置，这样可以避免理论 脱离实践。通过学习微机保护装置的实例来巩固基础知识的，如变电所 馈线保护、变压器保护为主，以电容器保护为辅。目前国内牵引变电所 也大量使用微机保护装置，产品有馈线保护、变压器保护等，比如有南 自出品的WBZ-61A系列、上继出品的WGT-01系列等，学习中应结合上述 各系列保护装置为宜。
主题：微机保护硬件结构
3．动作正确率高 鉴于计算机软件计算的实时性特点，微机保护装置能保证在任何 时刻均不断迅速地采样计算，反复准确地核算。在电力系统发生故障 的暂态时期内，就能正确判断故障，如果故障发生了变化或进一步发 展也能及时做出判断和自纠。如在保护延时动作或重合闸延时的过程 中都能监视系统故障的变化，因此微机保护的动作正确率很高，运行 实践已证明了这点。
主题：微机保护硬件结构
2·可靠性高 微机保护的软件设计，考虑到电力系统中各种复杂的故障，具有 很强的综合分析和判断能力，几乎就是一个专家智能系统。而常规保 护装置，由于是各种器件组成的，不可能做得很复杂，否则硬件越多， 越复杂，本身出故障的概率就越大，可靠性当然就降低了。另外微机 保护装置的自检与巡检功能也大大提高了其可靠性。
微机保护装置
主讲内容：
1.微机保护装置硬件结构； 2.数字信号处理与算法； 3.运行软件。
主题：微机保护硬件结构 我国微机保护发展概况
1.1984年华北电力学院研制的一套微机距离保护MDP－1型 经试运行后通过了科研鉴定。于1987年投人批量生产。这是我国 第一代微机保护产品。 2.进人90年代后，广泛采用单片机做保护的核心，为继电保 护技术的发展提供了极为有利的条件。由此产生了第二代微机保 护装置，它就是由华北电力学院北京研究生部首先研制的。1990 年5月投入了试运行。 3.我国微机保护装五的第三代产品是北京哈德威四方保护与 控制设备公司和华北电力大学联合研制生产的CS系列，如线路保 护CSL－101系列、变压器保护CST-200系列。 4.电气化铁道供电系统微机保护发展于90年代。
主题：微机保护硬件结构
4．易于获得各种附加功能 由于计算机软件的特点，使得微机保护可以做到硬件和软件资源 共享，在不增加任何硬件的情况下，只需增加一些软件就可以获得各 种附加功能。例如在微机保护装置中，可以很方便地附加了低周减载 和自动重合同、故障录波、故障测距等自动装置的功能。 5·保护性能容易得到改善 由于计算机软件可方便改写的特点，保护的性能可以通过研究 许多新的保护原理来得到改善。而且许多现代新原理的算法，在常规 保护中是很难或根本不可能用硬件来实现的。
主题：微机保护硬件结构 微机保护基本结构
从功能上来划分，微机保护装置可以分为6个部分：
1.模拟量输人系统（或称数据采集系统）； 2.继电功能回路（CPU主系统）； 3.开关量输入/输出回路； 4.人机接口回路； 5.通信回路； 6.电源回路。
主题：微机保护硬件结构 基于逐次逼近式A/D转换的模拟量输人系统
