电感器（电流互感器）电度表的接法一般应用于大电流电路。

以下是一般步骤：
1.将电流互感器的一次侧（匝数少的线圈）串接在电源线上。

2.将电流互感器的二次侧（匝数多的线圈）与电能表内部的电流线圈串接。

对于三相电度表的接线，方法类似。

电流互感器的一次侧接入电源线，二次侧则接入电度表的相应电流端子。

具体接法可能会因电度表型号和互感器的不同而有所差异，所以在进行接线之前，一定要仔细阅读相关的产品说明书或者咨询专业技术人员。

此外，当使用电流互感器时，电能表测得的值并不是电路的实际用电量，实际用电量应等于电能表的值与电流互感器的变流比（即一次侧与二次侧电流的比值）的乘积。

在接线过程中，一定要确保安全，遵循相关的电气安全规定，避免发生触电等危险情况。

如果不确定如何正确接线，请务必咨询专业的电气工程师或者电工。

低压计量电流互感器接线方法

低压计量电流互感器接线方法一、前言低压计量电流互感器是电力系统中常用的一种测量设备，它可以将高电压的电流信号转化为较小的电流信号，以便于进行测量和监控。

在使用低压计量电流互感器时，正确的接线方法非常重要，否则会影响其测量精度和安全性。

本文将详细介绍低压计量电流互感器的接线方法。

二、低压计量电流互感器简介低压计量电流互感器是一种变压器，通常由铁芯和线圈组成。

当高电压的电流通过铁芯时，会在铁芯中产生磁场。

这个磁场会通过线圈传递出去，并在外部产生一个与高电压相同频率但较小的交流信号。

这个交流信号可以被用来进行测量和监控。

三、低压计量电流互感器接线方法1. 选择合适的接线方式低压计量电流互感器有两种常见的接线方式：直接式和间接式。

直接式是将负载放在二次侧上，而间接式是将负载放在主回路上，并使用额外的变比来降低电流信号。

选择合适的接线方式取决于具体的应用需求和测量精度要求。

2. 连接二次侧如果选择直接式接线方式，需要将负载连接到低压计量电流互感器的二次侧上。

通常情况下，二次侧有两个引脚，一个是“+”极，一个是“-”极。

需要将负载连接到这两个引脚上，并确保极性正确。

3. 连接主回路如果选择间接式接线方式，需要将低压计量电流互感器的一次侧连接到主回路上。

通常情况下，一次侧有两个引脚，一个是“+”极，一个是“-”极。

需要将主回路的电流信号通过这两个引脚传递给低压计量电流互感器。

4. 确认额定值在进行接线之前，需要确认低压计量电流互感器的额定值。

这包括额定电流、额定频率和额定负载等级。

在进行接线时，需要确保负载不超过额定负载等级，并且使用合适的导线和插头来连接。

5. 确认安全性在进行接线之前，需要确认安全性。

这包括确认所有设备都已经接地，并使用合适的绝缘材料来隔离电路。

在进行接线时，需要注意避免触碰裸露的导线和引脚，以及避免短路和过载等情况的发生。

6. 进行测试在完成接线之后，需要进行测试来确认低压计量电流互感器的测量精度和安全性。

电流互感器及电压互感器接线方式

电流互感器接线方法：1、三相完全星形接线可以准确反映三相中每一相的真实电流。

该方式应用在大电流接地系统中，保护线路的三相短路、两相短路和单相接地短路。

2、两相两继电器不完全星形接线可以准确反映两相的真实电流。

该方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路和两相短路。

3、两相差接反映两相差电流。

该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小容量变压器保护。

4、单相接线在三相电流平衡时，可以用单相电流反映三相电流值，主要用于测量回路。

5、两相三继电器完全星形接线，流入第三个继电器的电流是Ij＝Iu＋Iw＝－Iv。

该接线方式应用在大电流接地系统中，保护线路的三相短路和两相短路。

电压互感器的接线方式很多，常见的有以下几种：（1）一台单相电压互感器，当用于110KV及以上中性点接地系统时，可测量某一相对地电压；当用于35KV及以下中性点不接地系统时，只能采用测量相间电压的接线方式，不能测量相对地电压（2）用两台单相互感器分别跨接于电网的UAB及UBC的线间电压上，接成不完全三角形接线（也称V，v接线），广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中测量三个相间电压，但不能测相对地电压。

这种不完全三角形接线，用于测量两个线电压UAB与UBC，当互感器的主要二次负荷是电能表和功率表时，这种接线方式最为恰当。

（3）三台单相三绕组电压互感器构成YN，yn，d11或YN，y，d11的接线形式（二次侧星形绕组中性点不直接接地，而采用b相接地），广泛应用于各级电压系统中，而3~15KV电压级广泛采用三相式电压互感器。

其二次绕组用于测量相间电压或相对地电压，辅助二次绕组接成开口三角形，供接入中性点不接地电网绝缘监视仪表、继电器使用，或供中性点直接接地系统的接地保护。

（4）电容式电压互感器接线形式：在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。

穿心式电流互感器接法

穿心式电流互感器接法穿心式电流互感器接法是电力系统中常见的一种互感器接线方式。

它通过将一根导线穿过互感器的中心孔而实现对电流的测量和监测。

本文将介绍穿心式电流互感器接法的原理、应用及其优缺点。

一、穿心式电流互感器接法的原理穿心式电流互感器接法的原理基于法拉第电磁感应定律。

当通过互感器中心孔的导线通电时，产生的磁场会感应出在中心孔周围的一个环形线圈中的电动势，从而实现对电流的测量。

互感器中心孔的尺寸和导线的位置可以根据需要进行调整，以适应不同电流范围的测量。

穿心式电流互感器接法广泛应用于电力系统中的电流测量和保护装置中。

它常用于测量和监测输电线路、变电站和发电厂中的电流，以确保电网的安全运行。

此外，穿心式电流互感器接法还可以用于电力负荷管理、电能计量和故障检测等方面。

三、穿心式电流互感器接法的优点1. 非侵入性测量：穿心式电流互感器接法无需切断电路或改变电源线路的结构，可以实现对电流的测量和监测，同时不会对电力系统的正常运行产生影响。

2. 精度高：穿心式电流互感器接法采用了高精度的线圈和磁芯材料，能够提供准确可靠的电流测量结果。

3. 安装方便：穿心式电流互感器接法的安装非常简单，只需要在导线上穿过互感器的中心孔即可，不需要进行复杂的电气连接和调试。

4. 成本低廉：由于穿心式电流互感器接法无需改变电路结构和切断电源线路，因此其成本较低，适用于大规模应用。

四、穿心式电流互感器接法的缺点1. 电流范围有限：穿心式电流互感器接法对电流范围有一定限制，通常适用于较小的电流测量，对于超过其额定电流的情况需要采用其他测量方法。

2. 对导线要求高：穿心式电流互感器接法对导线的要求较高，需要保证导线的直径和材质与互感器匹配，以确保测量的准确性和稳定性。

穿心式电流互感器接法是一种常见的电流测量和监测方法，具有非侵入性、精度高、安装方便和成本低廉等优点。

但其电流范围有限，对导线要求高等缺点也需要引起注意。

在电力系统中，合理选择合适的互感器接法对于确保电网的安全运行和提高电力系统的效率具有重要意义。

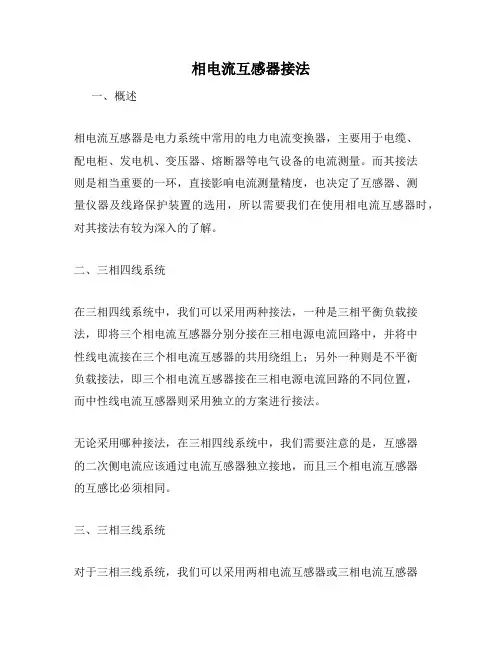

相电流互感器接法

相电流互感器接法
一、概述
相电流互感器是电力系统中常用的电力电流变换器，主要用于电缆、
配电柜、发电机、变压器、熔断器等电气设备的电流测量。

而其接法
则是相当重要的一环，直接影响电流测量精度，也决定了互感器、测
量仪器及线路保护装置的选用，所以需要我们在使用相电流互感器时，对其接法有较为深入的了解。

二、三相四线系统
在三相四线系统中，我们可以采用两种接法，一种是三相平衡负载接法，即将三个相电流互感器分别分接在三相电源电流回路中，并将中
性线电流接在三个相电流互感器的共用绕组上；另外一种则是不平衡
负载接法，即三个相电流互感器接在三相电源电流回路的不同位置，
而中性线电流互感器则采用独立的方案进行接法。

无论采用哪种接法，在三相四线系统中，我们需要注意的是，互感器
的二次侧电流应该通过电流互感器独立接地，而且三个相电流互感器
的互感比必须相同。

三、三相三线系统
对于三相三线系统，我们可以采用两相电流互感器或三相电流互感器
进行接法。

而在使用两相电流互感器时，我们需要先将其中一档用于两相测量，而另一档用于中位电流测量；如果采用三相电流互感器，则将之分别与A相、B相、C相连接即可。

需要注意的是，三相三线系统中，由于缺失中性线电流，无法进行不平衡负载电流测量，因此三相电流互感器的互感比必须相同。

四、总结
无论是在三相四线还是三相三线系统中，相电流互感器的接法对其测量精度及设备选用都有着至关重要的影响，故而在使用时我们需要对接法进行认真的分析和选择。

对于近年来多应用的Ⅱ型CT，应注意其对称性，避免受其对称性的影响产生误差，从而可以更好地提高互感器接法的稳定性和准确性。

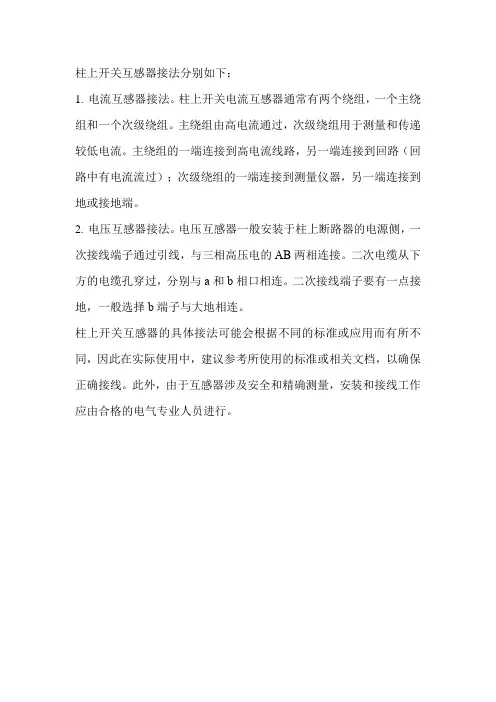

柱上开关互感器接法

柱上开关互感器接法分别如下：
1.电流互感器接法。

柱上开关电流互感器通常有两个绕组，一个主绕组和一个次级绕组。

主绕组由高电流通过，次级绕组用于测量和传递较低电流。

主绕组的一端连接到高电流线路，另一端连接到回路（回路中有电流流过）；次级绕组的一端连接到测量仪器，另一端连接到地或接地端。

2.电压互感器接法。

电压互感器一般安装于柱上断路器的电源侧，一次接线端子通过引线，与三相高压电的AB两相连接。

二次电缆从下方的电缆孔穿过，分别与a和b相口相连。

二次接线端子要有一点接地，一般选择b端子与大地相连。

柱上开关互感器的具体接法可能会根据不同的标准或应用而有所不同，因此在实际使用中，建议参考所使用的标准或相关文档，以确保正确接线。

此外，由于互感器涉及安全和精确测量，安装和接线工作应由合格的电气专业人员进行。

电流互感器接法

电流互感器接法：电度表接线柱1、4、7接电流互感器S1；电度表接线柱3、6、9接电流互感器S2；电度表接线柱2、5、8接三相火线；电度表接线柱10、11接零线；电流互感器S2再接地线。

三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端;
中电易展网
3、6、9接电流互感器二次侧S2端，即电流出线端;
中电易展网
2、5、8分别接三相电源;
10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

中电易展网
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

内容来自:中电易展网
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
内容来自:
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。

高压计量电流互感器接线方法

高压计量电流互感器接线方法
高压计量电流互感器是用于测量高电压线路中的电流的一种设备。

它通过将高电压线路中的电流变换为低电压信号，以便于测量和保护装置的使用。

在安装和接线过程中，正确的接线方法非常重要，以确保互感器的正常运行和准确测量。

一种常见的高压计量电流互感器接线方法是“串联接线法”。

在此方法中，互感器的一次侧（高电压侧）与被测量的高电压线路直接相连，而互感器的二次侧（低电压侧）与测量仪表或保护装置相连。

这种串联接线方法可以保证互感器的电流变比准确性，但需要注意的是，在高压线路中的电流不应超过互感器的额定电流，以免损坏互感器。

另一种常见的接线方法是“并联接线法”。

在此方法中，互感器的一次侧和二次侧都与高电压线路相连，形成一个并联的电路。

这种接线方法适用于需要同时测量和保护的场景，例如在变电站中。

并联接线法可以提供更高的测量精度，并且可以通过多个互感器并联来提高测量容量。

无论是串联接线法还是并联接线法，都需要注意以下几点：
1. 接线应牢固可靠，并且连接点应紧固好，以保证信号传输的可靠性。

2. 互感器的一次侧和二次侧的接线应正确，避免接反。

3. 互感器应根据具体要求进行正确的调校和校验，以确保测量精度达到要求。

4. 在接线过程中，应遵循相关的安全操作规程，确保人身安全。

总之，高压计量电流互感器的接线方法对于正确测量和保护高电压线路至关重要。

合理的接线方法能够确保互感器的准确性和可靠性，并且能够提供安全的工作环境。

在实际应用中，根据具体的要求和场景选择合适的接线方法非常重要。

电流互感器回路接法

电流互感器回路接法1. 电流互感器简介电流互感器（Current Transformer, CT）是一种用来测量大电流的装置。

它通过将高电流转换为小电流，从而使得测量和保护设备更加安全和方便。

在电力系统中，电流互感器被广泛应用于电力变压器、发电机和输配电设备等地方。

2. 电流互感器回路接法的重要性在使用电流互感器时，正确的回路接法对于测量结果的准确性和系统的安全性都至关重要。

不正确的回路接法可能导致误差增大、设备损坏甚至人身安全受到威胁。

正确理解和应用电流互感器回路接法是非常重要的。

3. 常见的电流互感器回路接法根据使用场景和需求的不同，常见的电流互感器回路接法有以下几种：3.1 单相接法单相接法适用于单相系统或需要单独测量某一相的三相系统。

在单相接法中，只使用一个电流互感器进行测量，通常将其连接到负载侧。

3.2 三相平衡接法三相平衡接法适用于三相系统中各相电流基本相等的情况。

在三相平衡接法中，使用三个电流互感器进行测量，将它们分别连接到各个相位。

3.3 零序接法零序接法适用于需要测量系统中零序电流的情况。

在零序接法中，使用一个额外的电流互感器来测量系统中的零序电流，并将其连接到系统的中性点。

3.4 非平衡接法非平衡接法适用于三相系统中各相电流不平衡的情况。

在非平衡接法中，使用三个电流互感器进行测量，并将它们连接到不同的位置以反映实际的电流分布情况。

4. 选择合适的回路接法选择合适的回路接法需要考虑以下几个因素：4.1 测量目标根据实际需求确定需要测量的参数和精度要求。

不同的回路接法对于不同参数和精度要求有不同的适用性。

4.2 系统类型根据实际系统类型确定合适的回路接法。

单相、三相、平衡或非平衡系统都需要采用相应的接法。

4.3 安全性要求考虑系统的安全性要求，选择合适的回路接法以确保测量结果准确且安全可靠。

4.4 经济性考虑根据实际经济状况和预算限制，选择合适的回路接法。

有时候，为了节约成本，可以选择较简单的接法。

电流互感器接法

电流互感器接法
电流互感器是将高电压线路的电流变压为适合测量和保护用途的低电流信号，通常用于电力系统中。

电流互感器的接法一般分为串联式和并联式两种。

串联式接法是将电流互感器的二次侧串联在测量或保护回路中。

流过测量或保护回路的电流经过电流互感器的一次侧，进而通过二次侧的电路，形成适合测量和保护用途的低电流信号。

并联式接法是将电流互感器的二次侧与测量或保护回路并联接入，二次侧的电流信号通过并联的电路分流，进而形成适合测量和保护用途的低电流信号。

两种接法的具体选择要根据实际情况而定，串联式接法可以得到非常精确的电流信号，但其影响整个测量或保护回路。

而并联式接法对整个回路影响较小，但仅适用于小电流测量和保护。

电流互感器接线图

电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

2穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

二电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

（三相完全星形电流互感器接线图）3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

两相差电流接线形式电流互感器接线图5.其它接线方式原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

电流互感器原边串联、副边串联接线图原边串联、副边并联电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。

焊接电流互感器的正确接法

焊接电流互感器的正确接法
焊接电流互感器是一种用于测量电焊电流的传感器，其正确接法对于保证测量精度至关重要。

以下是焊接电流互感器的正确接法：
1. 仔细查看互感器的标识，确保正确的电源电压、电流和频率。

2. 将互感器的输入端与焊接电流传感器的输出端相连，这样就
可以将电流传输到互感器中。

3. 将互感器的输出端与电流表的输入端相连，以测量电流的大小。

4. 确保所有连接都紧固牢固，以防止松动或接触不良。

5. 在使用前，应该先进行校准，以确保测量精度和准确性。

总之，正确的接法可以确保焊接电流互感器的准确测量和可靠性，提高焊接工作的安全性和生产效率。

- 1 -。

两个电流互感器差动接法

两个电流互感器差动接法两个电流互感器差动接法是一种常用的电力系统保护接线方式。

通过将两个电流互感器安装在电流互感器差动器中，可以实现对电力系统中电流的差动保护。

本篇文章将逐步介绍这一接法的原理、应用、优势、注意事项以及实际操作中的一些技巧。

引言电力系统是现代社会不可或缺的基础设施，然而由于其特殊性质，存在着各种潜在的故障和安全隐患。

为了及时发现和解决这些问题，保护设备的使用变得至关重要。

在保护装置中，电流互感器是最常用的一种。

1.电流互感器的基本原理电流互感器是一种能够将高电流转换为低电流的装置。

它通过电磁感应原理，通过一组线圈将主回路中的电流转换成相应的二次侧电流。

这样便使得电流的测量和保护更为方便和安全。

2.电流互感器差动保护的原理两个电流互感器差动接法正是将两个电流互感器安装在电流互感器差动器中，通过对比两个电流互感器输出的电流大小来实现保护的一种方式。

当电流互感器差动器检测到两个电流互感器输出的电流有一定程度的偏差时，就会触发保护动作，以避免电力系统中发生故障。

3.电流互感器差动接法的应用电流互感器差动接法广泛应用于电力系统的保护装置中。

它可以用于发电机、变电站、母线保护等方面。

通过对电力系统中的电流进行准确测量和差动保护，可以及时发现并切断故障电流，保护电力系统的正常运行。

4.电流互感器差动接法的优势与传统的单个电流互感器接法相比，电流互感器差动接法具有以下优势：4.1 提高了测量和保护的准确性：通过对比两个电流互感器输出的电流大小，能够更准确地测量电流和判断是否发生故障。

4.2 提高了系统的可靠性：差动保护能够及时发现电力系统中的故障，并采取相应的措施，避免故障扩大，保护系统的完整性。

4.3 增加了系统的灵活性和可扩展性：通过增加电流互感器差动接法的数量，可以适应不同的系统需求，并且可以随着系统的扩展而进行相应的扩展。

5.电流互感器差动接法的注意事项在实际应用中，需要注意以下几点：5.1 电流互感器的选择和校验：选择合适的电流互感器，确保其满足系统的要求，并且要定期进行校验以保持准确。

电流互感器的四种接线方法

电流互感器的接法不复杂，只有四种接线形式。

1、是单台电流互感器的接线形式。

只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。

2、三相完全星形接线和三角形接线形式。

三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。

只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。

三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。

3、两相不完全星形接线形式。

在实际工作中用得最多。

它节省了一台电流互感器，用A、C相的合成电流形成反相的B相电流。

二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。

这种接线方式用于中性点不接地系统或经消弧线圈接地系统作相间短路保护。

4、两相差电流接线形式。

也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

但故障形式不同时，其灵敏度不同。

这种接线方式常用于10kV 及以下的配电网作相间短路保护。

由于此种保护灵敏度低，现代已经很少用了。

高压配电柜中电流互感器工作原理及接线方法简介

高压配电柜中电流互感器工作原理及接线方法简介
1、只有AB两相是的电流互感器接线原理
比如电流互感器只接AB两相，如果三相平衡就很好理解只要知道一相，其他两相都一样，如不平衡A相10A ,B相20A这A相的10A回到原点还是要通过BC相回来的B相这20A也还是要通过AC 相回来的，某一相电流的上升必然会影响到其他两相，这样就可以间接地测量出另一相的电流了，在有中线N 的情况下这样得出的结果就不是另一相的电流了。

2、电流互感器的接线方式
1、一般情况下，电流互感器是LI流进，L2流出；二次侧接U2流出，U1接星行公共端（即负极性）。

2、你一次侧L2流进，LI流出，就是我们常说的一次“极性反了”，虽然二次接法正确，但电流方向正好是反方向了。

3、三相接成星形或者接成两相，测量的是ABC各相的相电流接成三角测的是三相的不平衡电流
3、零序电流互感器的接线方式
1、原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的情况下,各相电流的矢量和等于零,因此,零序电流互感器的二次侧绕组无信号输出,执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通,零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。

2、作用：当电路中发生触电或漏电故障时,保护动作,切断电源。

3、使用：可在三相线路上各装一个电流互感器,或让三相导线一起穿过一零序电流互感器,也可在中性线N上安装一个零序电流互感器,利用其来检测三相的电流矢量和。
