660V配电系统中电阻柜的电阻值选择的探讨
选择电阻时需要考虑的参数
选择电阻时需要考虑的参数
电阻是电子电路中的一种基本元件，它的质量和功能对整个电路的性能至关重要。
在选择电阻时，我们需要考虑几个主要参数。
首先，需要确定电阻的阻值，也就是其电阻值。
一般而言，电阻的阻值表示电流穿过其中时产生的电压降，也就是称为电压拉力的电阻（VRL）。
电阻值的确定取决于电路的连接构造、环境温度变化等因素。
其次，需要确定电阻的功耗。
电阻的功耗定义为其所产生的功率，即电流穿过其中时产生的热量。
它的大小取决于电阻的阻值、电源电压以及负载电流，而电路的环境温度也会对电阻的功耗有所影响。
此外，还需要考虑电阻的最大工作电压，即电阻能够正常工作的最大电压限制。
如果电压超过此限制，电阻就会受到烧坏的危险，因此在选择电阻时一定要注意工作电压的上限。
另外，电阻的可靠性也是需要考虑的因素。
一般而言，电阻的可靠性代表着其对不同环境条件下的稳定性以及经久耐用的能力。
通常，可靠性越高的电阻，就会更加耐用，其变化也不会那么大。
最后，为了确保电路正常工作，我们还需要考虑电阻的耐盐雾性。
一般而言，电子设备会面临来自空调、汽车等的盐雾环境，因此电阻的耐盐雾特性对于电路的可靠性有着重要的意义。
综上所述，选择电阻时，我们需要考虑电阻的阻值、功耗、最大工作电压、可靠性和耐盐雾性等参数。
如果能够正确考虑到这些参数，就可以保证电路的性能和可靠性。
怎样选择适当的电阻值
怎样选择适当的电阻值电阻是电子电路中常见的元件之一，它主要起到限制电流、分压、分流、调节电路性能等作用。
为了正确选择适当的电阻值，我们需要考虑以下几个因素。
一、了解电路需求在选择电阻值之前，首先需要了解电路的具体需求，包括电路的工作电压、电流等参数。
这些参数直接影响到电阻的工作状态和表现。
二、计算电阻值1. 电压分压：当需要将电压分压时，根据欧姆定律（U=IR），通过计算所需的电压差和电流值，可以确定电阻值。
2. 电流限制：当需要限制电流时，可以通过计算所需的电压和电流值，确定电阻值。
同样使用欧姆定律，通过调整电阻值控制电路中的电流大小。
3. 分流电阻：当需要在电路中进行分流时，可以根据所需的分流比例和电流值来计算电阻值。
三、电阻值的选择在计算得到所需的电阻值之后，我们需要选择合适的标准电阻值。
电阻的取值一般是按照一定系列的数值进行设计和生产的，常见的有E12、E24、E48等系列。
选择标准电阻值的好处是，可以方便地在市场上购买到合适的电阻元件，同时也减少了误差。
常用标准电阻值如下表所示：电阻值（欧姆）标准电阻值（欧姆）10 1022 2247 47100 100220 220470 4701k 10002.2k 2200根据实际需求选择合适的标准电阻值，在保证电路正常工作的前提下，尽量选择离所需电阻值最接近的标准值。
四、电阻功率的考虑除了选择合适的电阻值外，我们还需要考虑电阻元件的功率。
电阻的功率一般分为1/8瓦、1/4瓦、1/2瓦、1瓦等不同等级。
功率等级的选择要根据电路中的最大功率需求来确定，以保证电阻元件在工作过程中不过载或过热。
五、特殊电阻的选择在一些特殊的应用场景中，可能需要选择特殊类型的电阻，比如温度变化时电阻值保持不变的PTC电阻，或具有可调节电阻值的可变电阻。
这些特殊类型的电阻需要根据具体需求来选择。
总结：选择适当的电阻值是保证电路正常运行的重要环节。
通过了解电路需求，计算电阻值，选择合适的标准电阻值和功率等级，以及考虑特殊电阻的需求，我们可以正确选择适当的电阻值，使电路达到预期的设计目标。

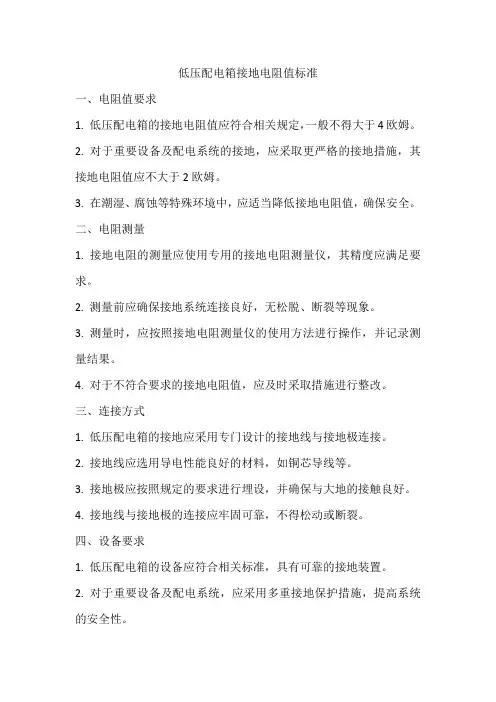

低压配电箱接地电阻值标准
低压配电箱接地电阻值标准一、电阻值要求1. 低压配电箱的接地电阻值应符合相关规定，一般不得大于4欧姆。
2. 对于重要设备及配电系统的接地，应采取更严格的接地措施，其接地电阻值应不大于2欧姆。
3. 在潮湿、腐蚀等特殊环境中，应适当降低接地电阻值，确保安全。
二、电阻测量1. 接地电阻的测量应使用专用的接地电阻测量仪，其精度应满足要求。
2. 测量前应确保接地系统连接良好，无松脱、断裂等现象。
3. 测量时，应按照接地电阻测量仪的使用方法进行操作，并记录测量结果。
4. 对于不符合要求的接地电阻值，应及时采取措施进行整改。
三、连接方式1. 低压配电箱的接地应采用专门设计的接地线与接地极连接。
2. 接地线应选用导电性能良好的材料，如铜芯导线等。
3. 接地极应按照规定的要求进行埋设，并确保与大地的接触良好。
4. 接地线与接地极的连接应牢固可靠，不得松动或断裂。
四、设备要求1. 低压配电箱的设备应符合相关标准，具有可靠的接地装置。
2. 对于重要设备及配电系统，应采用多重接地保护措施，提高系统的安全性。
3. 设备的接地线应规范标识，便于识别和维护。
五、标识明显1. 低压配电箱的接地线应进行明显标识，以便于识别和操作。
2. 标识应包括接地线的名称、规格、颜色等信息。
3. 标识应清晰、易读，并能够持久耐用。
六、定期检查1. 应定期对低压配电箱的接地系统进行检查，确保其正常工作。
2. 检查的内容应包括接地线的连接状况、标识是否清晰、接地电阻值是否符合要求等。
3. 对于不符合要求的接地系统，应及时进行整改。
4. 定期检查的时间间隔应根据实际情况确定，一般不超过一年。
七、维护保养1. 应定期对低压配电箱的接地系统进行维护保养，确保其长期稳定运行。
2. 保养的内容应包括检查接地线的连接状况、检查标识是否清晰、测量接地电阻值等。
3. 对于损坏或老化的接地线或接地极，应及时进行更换或修复。
4. 在维护保养过程中，应注意安全操作，避免发生意外事故。

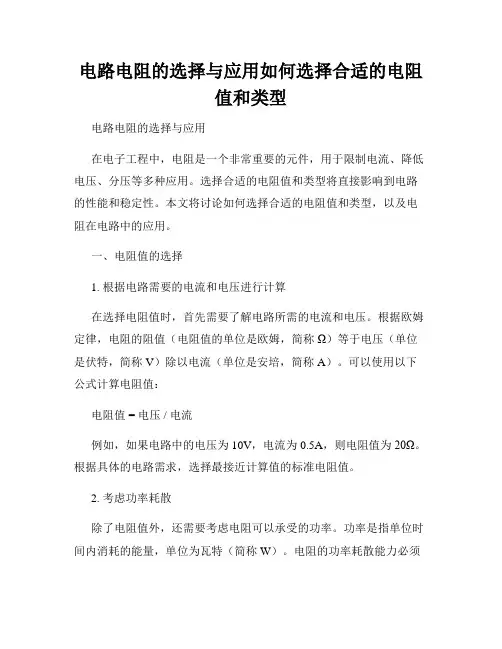

电路电阻的选择与应用如何选择合适的电阻值和类型
电路电阻的选择与应用如何选择合适的电阻值和类型电路电阻的选择与应用在电子工程中，电阻是一个非常重要的元件，用于限制电流、降低电压、分压等多种应用。
选择合适的电阻值和类型将直接影响到电路的性能和稳定性。
本文将讨论如何选择合适的电阻值和类型，以及电阻在电路中的应用。
一、电阻值的选择1. 根据电路需要的电流和电压进行计算在选择电阻值时，首先需要了解电路所需的电流和电压。
根据欧姆定律，电阻的阻值（电阻值的单位是欧姆，简称Ω）等于电压（单位是伏特，简称V）除以电流（单位是安培，简称A）。
可以使用以下公式计算电阻值：电阻值 = 电压 / 电流例如，如果电路中的电压为10V，电流为0.5A，则电阻值为20Ω。
根据具体的电路需求，选择最接近计算值的标准电阻值。
2. 考虑功率耗散除了电阻值外，还需要考虑电阻可以承受的功率。
功率是指单位时间内消耗的能量，单位为瓦特（简称W）。
电阻的功率耗散能力必须大于或等于电路中流过它的电流乘以电压的乘积。
可以使用以下公式计算功率：功率 = 电流 ×电流 ×电阻值例如，如果电路中的电流为1A，电阻值为10Ω，则功率为10W。
选择功率等于或大于计算值的电阻。
3. 考虑电阻的公差电阻元件的实际阻值通常存在一定的偏差，这就是电阻的公差。
公差表示了电阻实际阻值与标称阻值之间的允许误差范围。
常见的电阻公差包括±5%、±10%等。
选择电阻时，应根据具体应用需求来确定公差范围。
二、电阻类型的选择1. 固定电阻固定电阻是最常见和最简单的电阻类型。
它具有固定的电阻值，不能通过外部手段改变。
根据电阻材料的不同，固定电阻又可以分为碳膜电阻、金属膜电阻、金属氧化膜电阻等。
选择固定电阻时，需要考虑电阻材料的性能和稳定性。
2. 可变电阻可变电阻可以通过外部手段改变电阻值。
它由多个固定电阻单元或一个可调节的电阻单元组成。
可变电阻常用于电压调节、电流调节、信号衰减等应用。
根据调节方式的不同，可变电阻又可以分为旋转可变电阻和滑动可变电阻。
如何正确选择电路中的电阻值
如何正确选择电路中的电阻值在电子电路设计和电路实施中，电阻是一个非常重要的元件，它用于控制电流和电压。
选择适当的电阻值对电路的正常工作至关重要。
本文将介绍如何正确选择电路中的电阻值。
一、了解电阻的基本知识在选择电阻值之前，我们首先需要了解电阻的基本知识。
电阻可以用来控制电流的大小，它的单位是欧姆（Ω）。
在电路中，电阻是由材料的导电性决定的，不同的电阻值对应着不同的电阻材料和尺寸。
二、确定电路要求在选择电阻值之前，我们需要确定电路的要求。
例如，我们需要知道电路中所需的电流、电压和功率等参数。
这些参数将决定我们选择的电阻的阻值范围。
三、计算电阻值在确定电路要求后，我们可以通过一些基本的计算来选择合适的电阻值。
以电阻用于限流为例，我们可以使用欧姆定律来计算所需的电阻值。
欧姆定律表达式为：R = V/I，其中R表示电阻值，V表示电压，I表示电流。
通过测量电路中的电压和电流，我们可以计算出所需的电阻值。
四、选择最接近的标准电阻值在计算得到所需的电阻值后，我们需要选择最接近的标准电阻值。
标准电阻值是经过国际标准化组织认证的，常见的标准电阻值包括E12、E24、E48等系列。
我们可以根据计算结果在标准电阻值表中选择最接近的数值作为我们的选择。
五、考虑功率和容差除了电阻值外，功率和容差也是选择电阻时需要考虑的因素。
功率是指电阻所能承受的最大功率，容差是指电阻的阻值与标准值之间的允许误差范围。
根据电路的实际需求，我们需要选择适当的功率和容差。
六、特殊情况下的选择在一些特殊情况下，我们需要根据具体要求选择特殊的电阻，例如温度系数电阻、可调电阻等。
这些特殊的电阻可以根据实际需求进行选择。
七、实验验证最后，在选择电阻后，我们需要通过实验验证所选电阻是否符合电路的要求。
通过测量电阻的实际值和观察电路的表现，我们可以判断所选择的电阻是否正确。
总结选择适当的电阻值对于电路的正常工作至关重要。
通过了解电阻的基本知识，确定电路的要求，计算电阻值，选择最接近的标准电阻值，并考虑功率和容差等因素，我们可以正确选择电路中的电阻值。

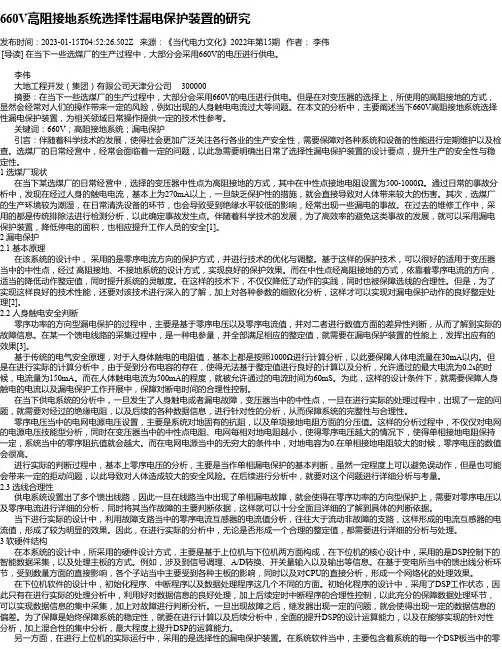

660V高阻接地系统选择性漏电保护装置的研究
660V高阻接地系统选择性漏电保护装置的研究发布时间：2023-01-15T04:52:26.502Z 来源：《当代电力文化》2022年第15期作者：李伟[导读] 在当下一些选煤厂的生产过程中，大部分会采用660V的电压进行供电。
李伟大地工程开发（集团）有限公司天津分公司 300000摘要：在当下一些选煤厂的生产过程中，大部分会采用660V的电压进行供电。
但是在对变压器的选择上，所使用的高阻接地的方式，显然会经常对人们的操作带来一定的风险，例如出现的人身触电电流过大等问题。
在本文的分析中，主要阐述当下660V高阻接地系统选择性漏电保护装置，为相关领域日常操作提供一定的技术性参考。
关键词：660V；高阻接地系统；漏电保护引言：伴随着科学技术的发展，使得社会更加广泛关注各行各业的生产安全性，需要保障对各种系统和设备的性能进行定期维护以及检查。
选煤厂的日常经营中，经常会面临着一定的问题，以此急需要明确出日常了选择性漏电保护装置的设计要点，提升生产的安全性与稳定性。
1 选煤厂现状在当下某选煤厂的日常经营中，选择的变压器中性点为高阻接地的方式，其中在中性点接地电阻设置为500-1000Ω。
通过日常的事故分析中，发现在经过人身的触电电流，基本上为270mA以上，一旦缺乏保护性的措施，就会直接导致对人体带来较大的伤害。
其次，选煤厂的生产环境较为潮湿，在日常清洗设备的环节，也会导致受到绝缘水平较低的影响，经常出现一些漏电的事故。
在过去的维修工作中，采用的都是传统排除法进行检测分析，以此确定事故发生点。
伴随着科学技术的发展，为了高效率的避免这类事故的发展，就可以采用漏电保护装置，降低停电的面积，也相应提升工作人员的安全[1]。
2 漏电保护2.1 基本原理在该系统的设计中，采用的是零序电流方向的保护方式，并进行技术的优化与调整。
基于这样的保护技术，可以很好的适用于变压器当中的中性点，经过高阻接地、不接地系统的设计方式，实现良好的保护效果。
6kv变压器电阻柜技术要求
6.3KV中性点电阻柜技术要求：1、系统概况系统电压：6.3KV；系统最高电压：7.2KV；系统额定频率：50HZ；安装地点：户内/户外；（可选项）安装方式：落地式安装；进出线方式：上进下出/下进下出；（可选项）2、电阻柜应满足的技术要求电阻柜型号：THT-ZT；在电阻安装处，正常状态下电网中性点电位漂移不超过运行电压的３％；电阻材料熔点：1400℃；电阻材料电阻率：1.09μΩ.m ；电阻材料温度系数：1.05×10-4/℃；额定工作电压：６.３/√３ＫＶ；最高工作电压：７.２/√３ＫＶ；额定工作电流：Ａ；额定电阻值：Ω；额定电流下允许持续时间：Ｓ；长期允许电流：Ａ；电阻元件热容量：≥350J/cm³·℃；冷却方式:自然冷却；电阻柜额定温升：外壳≤70℃,内电阻元件≤760℃（10S)；内外绝缘耐受电压符合GB311.1-97«高压输变电设备的绝缘配合»；内配电流互感器：，电流互感器应满足GB1208标准的要求；3、电阻柜的结构要求3.1外壳：材质用户指定，颜色用户指定，有良好的密封，防护等级户内IP30/户外IP54，应有可靠的接地端子；3.2爬距：≥ 3.1 cm/KV；3.3外形尺寸：(mm）；安装尺寸：（mm）；3.4电阻材质：不锈钢合金；3.5额定短时工频耐受电压（有效值）：32 KV；额定雷电冲击耐受电压（峰值): 60 KV；3.6电阻柜支持绝缘子应符合GB8287的标准要求;(电阻柜的套管应符合GB12944标准的要求。
)5、试验项目5.1 型式试验（1）一般检查（包括电气间隙、爬电距离、外形尺寸、安装尺寸和安全接地等）（2）电阻值误差测量试验（3）绝缘试验（4）温升试验（短时工作制下的允许电流试验）（5）外壳防护等级验证试验（应符合GB4208要求）（6）可选件的有关出厂试验（应符合相应标准的规定）5.2 出厂试验（1）外观及一般检查(包括外观和装配质量、铭牌、标志、零部件和镀层等检查)（2）每台电阻器电阻值测量（3）模拟组装后每组电阻器总电阻测量（4）绝缘试验5.3 现场试验（1）外观检查（2）每台电阻器的电阻值测量（3）绝缘电阻测量（4）工频耐压试验10KV中性点电阻柜技术要求：1、系统概况系统电压：10.5KV；系统最高电压：12/√３KV；系统额定频率：50HZ；安装地点：户内/户外；（可选项）安装方式：落地式安装；进出线方式：上进下出/下进下出；（可选项）2、电阻柜应满足的技术要求电阻柜型号：THT-ZT；在电阻安装处，正常状态下电网中性点电位漂移不超过运行电压的３％；电阻材料熔点：1400℃；电阻材料电阻率：1.09μΩ.m ；电阻材料温度系数：1.05×10-4/℃；额定工作电压：10/√３ＫＶ；最高工作电压：12/√３ＫＶ；额定工作电流：Ａ；额定电阻值：Ω；额定电流下允许持续时间：Ｓ；长期允许电流：Ａ；电阻元件热容量：≥350J/cm³·℃；冷却方式：自然冷却；电阻柜额定温升：外壳≤70℃,内电阻元件≤760℃（10S)；内外绝缘耐受电压符合GB311.1-97«高压输变电设备的绝缘配合»；内配电流互感器：，电流互感器应满足GB1208标准的要求；3、电阻柜的结构要求3.1外壳：材质，颜色，有良好的密封，防护等级，应有可靠的接地端子；3.2爬距：≥ 3.1 cm/KV；3.3外形尺寸： (mm)；安装尺寸： (mm)；3.4电阻材质：不锈钢合金；3.5额定短时工频耐受电压（有效值）：42KV；额定雷电冲击耐受电压（峰值): 75KV；3.6电阻柜支持绝缘子应符合GB8287的标准要求;(电阻柜的套管应符合GB12944标准的要求。
开关柜回路电阻标准值
开关柜回路电阻标准值开关柜是工业生产中常用的电气设备，其作用是用来控制电路的通断以及电压和电流的分配。
回路电阻是开关柜的一项重要指标，它衡量了回路的稳定性和可靠性。
那么，开关柜回路电阻标准值是多少呢？首先，我们需要了解什么是回路电阻。
回路电阻指的是电路中各个元器件或电线的电阻之和。
回路电阻对于电路电流的分配和电压的稳定都有很大的影响。
因此，开关柜回路电阻的标准值需要根据实际情况来确定。
根据相关标准规定，开关柜回路电阻的标准值应该符合以下要求：1. 满足现场实际需求：开关柜回路电阻的标准值应该能够满足实际的生产需求和安全要求，确保电路的正常运行和可靠性。
2. 符合国家标准：开关柜回路电阻的标准值应该符合国家相关标准的要求，如GB7251.1-2013《低压成套开关设备和控制设备的通用要求》、GB14048.2-2014《低压开关设备和控制设备的联锁及应急制动》等。
3. 保证质量：开关柜回路电阻的标准值应该是经过严格测试和质量检验的，确保其符合国家标准和产品质量要求。
在实际生产中，开关柜回路电阻的标准值一般在0.01Ω~0.1Ω之间。
不同型号的开关柜回路电阻标准值可能会有所不同，具体标准值需要根据产品型号和技术指标来确定。
需要注意的是，开关柜回路电阻的标准值不能过高或过低，过高会严重影响电路的正常运行，过低则会导致电路的过载和短路等问题。
因此，在选择和使用开关柜时，应该根据实际情况来确定回路电阻的标准值，确保其符合国家标准和产品质量要求，从而保证开关柜的稳定性和可靠性。
总之，开关柜回路电阻的标准值是根据实际需求、国家标准以及产品质量要求等多方面因素来确定的。
在选择和使用开关柜时，应该严格按照相关标准和要求来操作，以确保电路的正常运行和安全稳定。
如何选择合适的电阻用于电路设计
如何选择合适的电阻用于电路设计电阻是电子电路中常用的元件之一，它可以用来控制电流的大小和方向，稳定电压和阻止电流的过大。
在进行电路设计时，选择合适的电阻是非常重要的。
本文将从电阻的基本特性、电阻的参数和电路需求等方面，探讨如何选择合适的电阻用于电路设计。
1. 电阻的基本特性电阻的基本特性是指电阻的阻值、功率和温度系数。
阻值是电阻对电流的阻碍程度，通常用欧姆（Ω）表示。
功率是电阻所能承受的最大功率，单位为瓦特（W）。
温度系数是指电阻阻值随温度变化的程度，单位为ppm/℃。
了解电阻的基本特性有助于我们选择合适的电阻。
2. 电阻的参数在选择电阻时，需要考虑以下几个参数。
（1）阻值范围：根据电路需求，选择合适的阻值范围。
如果电路需要较大的电阻值，可以选择高阻值的电阻；如果电路需要较小的电阻值，可以选择低阻值的电阻。
（2）功率：根据电路中电流的大小和电阻所能承受的最大功率，选择合适的功率。
一般来说，功率越大的电阻可以承受更大的电流，但体积也相应增大。
（3）精度：电阻的精度是指电阻的实际阻值与标称阻值之间的差异。
根据电路的要求，选择合适的精度。
一般来说，精度越高的电阻成本也相应增加。
（4）温度系数：根据电路的工作环境和温度变化情况，选择合适的温度系数。
温度系数越小的电阻，在温度变化时，阻值变化较小。
3. 电路需求在选择电阻时，还需要考虑电路的需求。
（1）电流需求：根据电路中的电流大小，选择合适的电阻。
如果电路中的电流较大，需要选择功率较大的电阻，以避免过热和损坏。
（2）频率需求：如果电路中存在高频信号，需要选择适用于高频的电阻。
高频电阻具有较小的电感和电容，可以减小对信号的影响。
（3）环境需求：根据电路工作的环境条件，选择适用于该环境的电阻。
例如，如果电路工作在高温环境中，需要选择能够在高温下正常工作的电阻。
4. 常见电阻类型常见的电阻类型包括碳膜电阻、金属膜电阻、金属氧化物膜电阻和电位器等。
根据电路需求和性能要求，选择合适的电阻类型。
一般配电箱接缘电阻值
一般配电箱接缘电阻值摘要：一、引言二、一般配电箱接缘电阻值的标准三、测量接缘电阻值的方法四、接缘电阻值对配电系统的影响五、提高接缘电阻值的措施六、结论正文：一般来说，配电箱接缘电阻值是衡量电气设备安全性能的重要指标。
在电气系统中，接缘电阻值的大小直接影响到系统的稳定性和安全性。
因此，了解一般配电箱接缘电阻值的标准、测量方法以及提高接缘电阻值的措施，对于保障电气设备的安全运行具有重要意义。
一、引言配电箱接缘电阻值是电气系统中一个至关重要的参数。
随着科技的飞速发展，电气设备在各个领域的应用越来越广泛，对其安全性能的要求也越来越高。
因此，了解和掌握接缘电阻值的相关知识，对于保障电气设备的安全运行至关重要。
二、一般配电箱接缘电阻值的标准根据我国相关标准规定，一般配电箱的接缘电阻值应小于等于0.5欧姆。
这一标准旨在确保电气设备在正常运行过程中，能够有效降低电弧闪络、漏电等安全隐患。
三、测量接缘电阻值的方法测量接缘电阻值的方法有多种，常见的有直流电阻法、交流电阻法、四端电阻法等。
测量时，需要根据被测设备的性质和参数选择合适的测量方法，以确保测量结果的准确性。
四、接缘电阻值对配电系统的影响接缘电阻值的大小对配电系统的影响主要表现在以下几个方面：1.系统稳定性：接缘电阻值过大，容易导致系统电压不稳定，进而影响设备的正常运行。
2.安全性：接缘电阻值过大或过小，都可能增加电气设备漏电的风险，对人身安全构成威胁。
3.能耗：接缘电阻值过大，会导致电力损耗增加，降低系统效率。
五、提高接缘电阻值的措施1.选择合适的接缘材料：选用导电性能好、电阻稳定性高的材料，有助于提高接缘电阻值。
2.优化接线方式：合理布局接线，减少线路电阻损耗。
3.定期检查和维护：定期对电气设备进行检查和维护，确保接缘部分无损伤、腐蚀等情况。
4.接地处理：对于高压电气设备，应采取有效的接地处理，以降低接地电阻。
六、结论配电箱接缘电阻值是保障电气设备安全运行的重要因素。
下拉电阻阻值选择原则
下拉电阻阻值选择原则导言：在电路中，电阻是一种常用的元件，用于限制电流的流动。
选择合适的电阻阻值对电路的性能和稳定性具有重要影响。
本文将介绍以下拉电阻阻值的选择原则，帮助读者在电路设计中做出准确的选择。
一、了解电路工作条件在选择以下拉电阻阻值之前，首先需要了解电路的工作条件。
包括电流大小、电压范围、功耗要求等。
这些参数将直接影响到电阻的选择。
二、考虑电阻的功耗能力功耗是电阻能够承受的最大功率。
在选择以下拉电阻阻值时，需要根据电路中的功率要求选择合适的电阻功耗能力。
过小的电阻功耗能力会导致电阻过热甚至烧毁，而过大的电阻功耗能力则会增加成本和体积。
三、确定电路中电阻的位置在电路中，以下拉电阻通常用于保持信号线的默认状态。
因此，需要确定电路中电阻的位置，以便正确选择电阻阻值。
通常情况下，电阻可以连接到信号线的低电平或地线上。
四、根据信号电平选择阻值范围以下拉电阻的作用是将信号线拉低到逻辑低电平。
在选择电阻阻值时，需要根据信号电平的要求选择合适的阻值范围。
通常可以选择几百欧姆到几千欧姆的阻值范围。
五、考虑电路中的噪声和干扰在一些特殊的电路中，噪声和干扰可能会影响信号的稳定性。
在这种情况下，需要选择低噪声和低干扰的电阻。
这些电阻通常具有更高的精度和更好的线性特性，但成本也相应增加。
六、选择标准阻值电阻元件通常具有一系列标准阻值，如10欧姆、100欧姆、1千欧姆等。
在选择以下拉电阻阻值时，可以优先考虑这些标准阻值。
这不仅可以方便购买和替换，还可以降低成本。
七、考虑电阻的温度系数温度系数是电阻值随温度变化的比例关系。
在一些高温或温度变化较大的环境中，需要选择具有较小温度系数的电阻。
这样可以保证电阻值的稳定性。
八、综合考虑其他因素除了以上几点原则，还应综合考虑其他因素，如电阻的尺寸、成本、可靠性等。
选择合适的电阻阻值应综合考虑这些因素，以满足电路设计的要求。
结语：选择以下拉电阻阻值时，需要全面考虑电路工作条件、功耗能力、信号电平要求、噪声和干扰、标准阻值、温度系数等因素。
发电机接地电阻柜电阻的选择原则
发电机接地电阻柜电阻的选择原则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言在发电机系统中，接地电阻柜扮演着至关重要的角色，它们用于保护系统免受地电压激增的影响。
中性点接地电阻柜电阻值是如何选择并确定的？
中性点接地电阻柜电阻值是如何选择并确定的？我们知道中性点接地电阻柜的种类很多，即使同样电压等级下，也存在两台参数相差很多甚至是完全不同的电阻柜。
中性点接地电阻柜涉及的参数无非就是电压、电阻、电流、时间，时间一般都是选择10S，由于U（电压）=I（电流）*R（电阻），我们只需知道U、I、R 三个参数中的两个，就可以确定第三个参数。
但是很多情况下，客户只提供了U（电压），提供了系统运行的一些情况。
那么这种情况下我们如何选择或确定中性点接地电阻柜的电阻值？配电系统中性点接地方式是一个综合性、系统性的科学性问题，关系到电网的运行可靠性。
配电系统中性点接地电阻柜方式主要优点是可以限制电网过电压水平，主要应用在以电缆为主的配电网中。
中性点电阻应根据以下条件综合分析，进行合理选择：a.按限制弧光接地过电压的要求选择当IR= Ic时，在半个周期内可将电网对地电容的电荷泄放到只有0.043 Q0，这时可将间歇性弧光过电压倍数限制在2.5倍以内。
当IR= 4Ic时，可将间歇性弧光过电压倍数限制在2倍以内，一般选取IR= （1~4）Ic即可满足限制间歇性弧光过电压的要求。
（IR指流过电阻电流，Ic指系统电容电流。
）b.按保证继电保护灵敏度的要求选择中性点经电阻接地系统是通过各条线路的零序保护来判断故障线路的，当某条线路发生单相接地故障时，该线路的零序保护动作，跳开本线路的断路器，使故障点与电源隔离。
在中性点经低电电阻或电阻接地系统中，当发生金属性单相接地时，流过故障线路的零序故障电流Ijd= (IR2+ICΣ2）?，流过非故障线路的零序电流为馈线本身的电容电流IC。
L，Ijd远远大于IC。
L，线路的零序保护是按躲过本线路的对地电容电流进行整定的，单相接地时，故障电流远远大于整定植，保护灵敏度是完全可以保证的.c.按降低对通信线路的干扰影响考虑为了降低中性点经小电阻接地配电网单相接地时对通信线路的影响，应选择阻值较小的中性点接地电阻，同时尽量减小馈电线路的平行敷设长度，增大两种线路之间的距离。
如何选择合适的电阻值
如何选择合适的电阻值电阻是电子电路中常见的元件之一，用于控制电流的流动和调节电压的大小。
在电路设计和电子产品制造中，选择合适的电阻值至关重要。
本文将介绍一些常用的选择电阻值的方法和考虑因素。
一、电阻的基本原理电阻是电子电路中用来阻碍电流流动的元件。
它的阻力大小由电阻的阻值决定，通常用单位欧姆（Ω）表示。
电阻的阻值越大，阻碍电流流动的能力越强。
二、电阻值的选择1. 根据电路需求确定电阻值范围在选择电阻值之前，首先要明确电路的需求。
根据不同的电路功能和特性，确定需要的电阻范围。
例如，低功耗应用可能需要较大的电阻值，而信号放大电路则可能需要较小的电阻值。
2. 查阅电路设计文档或规格说明书对于一些特定的电子产品或电路设计，往往有相应的设计文档或规格说明书。
通过查阅这些文档，可以了解到所需电阻值的大致范围和要求。
3. 考虑功耗和热量在选择电阻值时，还需考虑功耗和热量的问题。
较小的电阻值会产生较大的电流，从而增加功耗和产生热量。
因此，在高功耗或对热量敏感的电路中，应选择较大的电阻值以减少功耗和热量。
4. 多次实验和验证在电路设计和调试阶段，可以通过多次实验和验证来确定最合适的电阻值。
通过改变电阻值并观察电路的响应和性能变化，从而确定最佳的电阻值。
三、电阻值的单位和符号电阻的单位为欧姆（Ω），常见的电阻值有几个级别，如千欧（kΩ）、兆欧（MΩ）和吉欧（GΩ），通常用于较大的电阻。
电阻的符号通常用R表示。
四、电阻值的阻性和精度电阻值的阻性特指电阻器的固定或可变性能，通常有沿电流方向电阻值增大的正阻性和电阻值随电流方向减小的负阻性。
电阻器一般采用正阻性。
电阻值的精度决定了电阻值与标称值之间的偏差范围，如5%、1%、0.1%等，精度越高，偏差范围越小。
五、常用的电阻值范围1. E12电阻值范围（上下接近10%）该范围内的电阻值包含常用的标称值，如10Ω、100Ω、470Ω、1kΩ、4.7kΩ、10kΩ等。
E12电阻值范围适用于绝大多数的一般性电路设计和应用。
配电网接地电阻选用的几个关键问题探讨
配电网接地电阻选用的几个关键问题探讨摘要：当电网发生接地故障时，流过接地电阻器的电流达数百安甚至上千安，要使巨大的能量在短时间内通过电阻器释放掉，且电阻器不能受到较大的损害，这就要求接地电阻器具有较大的热容量。
因此电阻器选用什么材料将变得至关重要，这将关系到电阻接地电网的安全可靠运行，也将影响经电阻接地方式在配电网中的推广使用。
关键词：接地电阻；降低过电压问题；中性点电阻中的持续电流问题1电阻接地系统的原理与目的根据电网的运行经验，当电网中性点不接地时，即使单相接地电容电流不大，也会因在单相接地时产生间歇性的弧光过电压，使健全相的电位可能升高到破坏其绝缘水平，甚至形成相间短路故障。
如果在变压器的中性点串联接入某一电阻器，该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件，还是系统谐振的阻尼元件，当电网发生单相接地故障时，间歇性弧光接地过电压中的电磁能量通过接地电阻释放，则中性点电位降低，故障相的恢复电压上升速度也减慢，从而减少电弧重燃的可能性，抑制了电网过电压的幅值，并使有选择性的接地保护得以实现。
这就是中性点电阻接地的原理，也是电阻接地的主要目的。
2电阻接地系统的优点2.1一般非接地系统单相接地时，非接地相会产生过电压，而改为电阻接地后，只要接地电阻的电流大于、等于系统单相接地电容电流，就可以有效抑制在非接地相上产生的瞬间过电压幅值。
当接地电流电阻分量等于接地电流电容分量时，谐振过电压在相电压的2.75倍之内。
当接地电流电阻分量进一步加大时，单相接地过电压继续下降；在接地电流电阻分量等于2倍接地电容电流分量时，谐振过电压为相电压的2倍之内。
2.2 电阻接地系统，单相接地电流的大小，可以按保证继电器能可靠动作来选配，100A以上的电阻电流就可以满足这一要求。
这样就能方便地用继电器构成灵敏度达到要求的保护装置，实现选择性故障定位的接地保护，它可以正确、迅速的切除故障线路。
2.3 电阻接地系统中，故障线路在几秒内被从电网中切除，保证的了多数线路的正常运行，免受过电压的损害。
6kv真空断路器回路电阻标准
6kv真空断路器回路电阻标准真空断路器是电力系统中常用的一种高压开关设备，用于切断或连接电力电路。
为了确保其正常运行和保障电力系统的安全稳定运行，需要对真空断路器的回路电阻进行标准化。
一、回路电阻的作用回路电阻是指电路中各部分之间的电阻，其作用在于限制电流的流动，从而确保真空断路器在正常操作模式下工作。
回路电阻能够实现以下几个方面的功能：1. 提供电源稳定性：通过合理设置回路电阻，可以降低系统的电流波动，提高电源的稳定性。
2. 保护电子元器件：回路电阻可以起到限流的作用，防止电流过大造成电路元器件的过载和损坏。
3. 控制电压和电流：合理设置回路电阻可以控制电流和电压的大小，保证电力系统的正常运行。
二、回路电阻的标准为了保证不同型号的真空断路器具备一致的性能和规格，需要对其回路电阻进行标准化。
标准化的回路电阻可以使真空断路器具备以下特点：1. 稳定性：标准的回路电阻能够提供稳定的电流和电压输出，使真空断路器能够可靠地工作。
2. 精度：标准化的回路电阻能够提供较高的精度，以确保真空断路器在各种工作环境下都能够准确地进行开关操作。
3. 安全性：标准的回路电阻能够提供足够的保护，确保电力系统的安全运行。
三、确定回路电阻标准的方法确定回路电阻标准的方法是根据真空断路器的额定工作电压和电流进行计算和实测。
具体的步骤如下：1. 确定额定工作电压：根据电力系统的需求和设备的规格，确定真空断路器的额定工作电压。
2. 确定额定工作电流：根据电力系统的负载需求和设备的规格，确定真空断路器的额定工作电流。
3. 计算回路电阻：根据真空断路器的额定工作电压、电流和相应的电阻计算公式，计算出回路电阻的标准值。
4. 实测回路电阻：使用专业的测试仪器对真空断路器的回路电阻进行实测，确保其符合标准要求。
四、回路电阻标准的应用回路电阻标准可以广泛应用于电力系统的设计、运维和检修等领域。
具体应用包括：1. 设备选型：在选购和配置真空断路器时，可以通过回路电阻标准的参考值，选择符合要求的设备。
一般配电箱接缘电阻值
一般配电箱接缘电阻值
一般配电箱绝缘电阻值的标准会根据不同的电力系统电压等级和绝缘层材料而有所不同。
在低压电气装置的交接试验中，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ（对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV）。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ，在比较潮湿的环境不应低于0.5MΩ，二次回路小母线的绝缘电阻不应低于10MΩ。
I 类手持电动工具的绝缘电阻不应低于2MΩ。
对于配电箱的绝缘电阻值，一般要求大于2MΩ。
在10kV 电力系统中，绝缘电阻值应大于1MΩ；在接地极电压不高于300V的轻载电器中，绝缘电阻值应大于0.1MΩ。
如果配电箱的绝缘电阻值低于这些标准，必须及时采取措施以确保电气设备的安全。
可以检查配电箱绝缘材料是否出现老化和损伤，对地线系统进行检查和维护，或者采用局部增加等方法提高配电箱的绝缘电阻值。
以上信息仅供参考，具体标准可以咨询专业人士获取。
绝缘电阻检查标准
……………………………………………………………最新资料推
荐…………………………………………………
煤矿电气设备及电缆
绝缘阻值的要求及标准
1、电缆的绝缘阻值要求：
1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小于1000兆欧。
4）监视线绝缘阻值相间不得小于2兆欧。
2、电机的绝缘阻值要求：
1）660V绝缘阻值相对地不得小于10兆欧。
2）1140V绝缘阻值相对地不得小于50兆欧。
3、高压开关、馈电、启动器的绝缘阻值要求：
1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小1000兆欧。
4、变压器的绝缘阻值要求：
1）10KV高压侧绝缘阻值相对地不得小于1000兆欧。
2）1140V低压侧绝缘阻值相对地不得小于50兆欧。
3）660V低压侧绝缘阻值相对地不得小于10兆欧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
660V配电系统中电阻柜的电阻值选择的探讨
摘要：随着660V配电系统在选煤厂大规模推广使用，如何合理的选择中性点接
地电阻柜的阻值，经常摆在工程技术人员的面前，本文对接地电阻柜的设置目的、电阻值的计算、选择方法进行了探讨，为电阻值的计算、选择提供了参考。
关键词： 660V 接地电阻 IT系统
660V配电系统在上世纪70年代在煤矿系统中推广成功，近年来为了实现煤炭行业的节
能减排，国家在大中型选煤厂全面推广使用。
380V提高到660V，对于低压配电系统的电气
设备、缆线的绝缘并无明显影响，设备材料成本并无明显增加，电压提高后，供电线路的电
流减小，电缆的截面积减少，电缆的投资成本降低；同时电流减小也可以有效的减少电缆线
路上的损耗，降低线路压降，延长供电距离，变电所的供电范围加大，这样变电所的设置数
量可以减少，配电系统的结构可以简化，达到节能降耗的目的。
配电系统的电压提高后，单项接地电流会相应的增大，为了减小单项接地故障带来的危害，660V配电系统采用的并不是380V配电系统所常用的TN系统，即中性点直接接地系统，而是采用的IT系统，即中性点经电阻（消弧线圈）接地系统，其变压器的中性点需经电阻串
联后再与接地装置连接。
由于变压器的中性点串联了电阻或电抗，增加了单项接地回路的阻抗，因此可以有效的限制单项接地电流的大小。
与消弧线圈相比，使用电阻接地具有经济、
易调节、适应性强等特性，在实际的工程项目中被普遍采用，但如何合理的选择接地电阻柜
的阻值依然值得我们进一步探讨。
根据《煤矿电工手册-矿井供配电》和《工矿企业660V供电》中的说明,中性点经电阻接
地而没有与煤矿井下一样采用不接地系统的目的：一是抑制单相电弧接地时的过电压值提高
运行安全；二是适当选择中性点接地电阻，可以增加故障点的零序电流，实现有选择性地选
择故障支路，在低压系统可以比较简单地实现有选择的漏电保护。
由此我们可以明确,中性点
的接地电阻的作用是既要限制单相接地的电流不会过大造成危害,也要保证故障电流具备可选
择性。
所以在实际选择变压器的中性点接地电阻值时不但要考虑限制单相电弧接地时的过电
压值大小，还要考虑增加故障支路的零序电流，从而躲开系统的容性漏电电流，为漏电保护
动作信号提供可靠的空间。
由此我们可以知道，接地电阻阻值的选择与正常漏电流大小关系
密切。
下图为中性点经电阻接地的系统
其中RS –变压器中性点接地电阻 (电阻柜的电阻值)
Rp –保护接地电阻
Ra、Rb 、Rc– a、b、c相线路对地泄露电阻
Ca、Cb 、Cc– a、b、c相线路对地泄露电容
Uo –变压器中性点电压
Ul –故障相电压
当系统正常运行时，660V系统为三相平衡系统，中性点电压Uo约为0V，中性点接地电
阻Rs几乎没有电流通过，可以忽略不计，配电系统对地只有电缆的容性泄漏电流。
一般选煤厂的配电室均靠近负荷中心，配电电缆长度都不会很长,通常250m的长度可以覆盖约90%的
情况，虽然目前关于低压电缆的电容泄漏电流无计算公式，但可根据《工业与民用配电设计
手册》（第三版）高压电缆单相接地电容电流的公式进行估算：
Ic=0.1*Ur（kV）*L（kM）（A）
则长度为250m的电缆其单相对地电容电流 =0.1*0.66*0.25=0.0165A=16.5mA。
即使电
缆的长度达到350m(660V供电系统的最大适合距离),电缆单相对地电容电
流 =0.1*0.66*0.35=0.0165A=23.1mA，所以单回电缆的电容泄露电流在几十毫安的范围。
由于目前变频器的普遍使用，低压配电系统内高次谐波电流含量较高，也会导致电流对地泄
漏电流增大，为了提高供电的安全可靠性，同时也避免误动作，不宜使单相接地动作电流太小，一般不宜小于100mA。
对于中性点接地电阻值与短路电流的关系：
假使A相发生单相接地故障，此时A相对地电压变为零，而B、C相对地电压升高了倍，但A、B、C三相对称保持不变。
由于三相对地电压之和不再为零，此时中性点零序电压Uo
不再为零，
如果A相为金属性接地，Rh=0，则公式简化为U0=-UA ，中性点电压变为相电压。
由于与中性点接地电阻相比电缆的电阻和电容很小， r可以认为就是电阻柜的电阻值。
系统电压U变化较小，所以可以认为中性点接地电阻值主要与单项对地短路电流成反比关系，确定了单项短路电流的限制大小后就可以确定中性点接地电阻柜的阻值。
如果配电系统较大，则系统的泄漏电流更大，目前没有准确的公式可以计算，准确值需
进行专业测量得出，根据经验值一般取1~10A范围内。
考虑单项接地电流限制为1A时：r
=1140Ω可近似选择1000Ω
如果我们把接地电流限制调整为10A，则
=114Ω可近似选择100Ω
目前选煤工业使用的变频设备在逐渐增多，功率也在逐渐加大，对系统内的谐波干扰也
越来越大，大量的高频谐波或使容性漏电增加，此为了能更好的适应现场的实际情况，我们
可把电阻值设为可调，这样可以根据现场的实际情况进行调整。
结论：
1.配电系统的中性点的接地电阻是限制系统的单相接地电流并且保证故障电流的可选择性，而的不是作为接地接保护使用的，对接地故障保护主要靠良好的局部接地和较小的局部
接地电阻（电阻值的选择满足RAId≤50V）来实现。
2. 由于配电系统目前无准确的计算公式，建议在前期设计阶段在可能的情况下先对系统
的泄漏电流进行测量，然后再计算接地电阻柜的阻值，如果无法测量系统的接地电流，可按1～10A估算。
接地电阻柜选为阻值多档可调型，以便满足现场的实际情况。
参考文献：
1.《工矿企业660V供电》顾永辉煤炭工业出版社 1997年6月第一版
2.《工业与民用配电设计手册》任元会中国电力出版社 2005年10月第三版
3.《煤矿电工手册-矿井供配电》顾永辉煤炭工业出版社 1998年4月第一版。
