安防监控系统ppt(2024)
17
设备安装步骤及注意事项
安装前端设备
根据设计方案，安装摄像机、 拾音器等前端设备，并调整好 角度和位置。
安装后端设备
安装硬盘录像机、监视器等后 端设备，并连接好前端设备和 传输线路。
设备开箱检查
检查设备外观是否完好，附件 是否齐全，并熟悉设备功能和 操作方法。
2024/1/30
布设传输线路
根据设计方案，布设电源线、 视频线、控制线等传输线路， 确保线路连接可靠、安全。
设备通电测试
对安装好的设备进行通电测试 ，检查设备是否正常工作，图 像是否清晰，声音是否清楚。
18
系统调试与验收流程
2024/1/30
系统调试
对整个安防监控系统进行调试，包括前端设备、传输线路和后端设备 等，确保系统正常运行。
功能测试
测试系统的各项功能，如录像、回放、报警等，确保功能正常、稳定 。
企业园区安全监控
对企业园区、办公楼宇等 场所进行全面监控，确保 企业财产安全。
2024/1/30
生产车间安全管理
对生产车间、仓库等关键 区域进行实时监控，防范 生产安全事故的发生。
员工出入管理
通过安防监控系统，实现 员工出入的自动化管理， 提高工作效率和安全性。
26
城市级安防监控网络建设
城市公共安全监控
检查网络设备、线路、端口等，确 保网络传输畅通。
03
2024/1/30
02
硬盘录像机故障
检查硬盘、电源、网络接口等，确 保录像机正常工作。
软件系统故障
升级软件、修复漏洞、优化系统等 ，确保软件系统稳定运行。
04
22
预防性维护措施及计划制定
定期检查
对安防监控系统的各项设备进行定期检查， 及时发现并处理潜在问题。
设备安装步骤及注意事项
安装前端设备
根据设计方案，安装摄像机、 拾音器等前端设备，并调整好 角度和位置。
安装后端设备
安装硬盘录像机、监视器等后 端设备，并连接好前端设备和 传输线路。
设备开箱检查
检查设备外观是否完好，附件 是否齐全，并熟悉设备功能和 操作方法。
2024/1/30
布设传输线路
根据设计方案，布设电源线、 视频线、控制线等传输线路， 确保线路连接可靠、安全。
设备通电测试
对安装好的设备进行通电测试 ，检查设备是否正常工作，图 像是否清晰，声音是否清楚。
18
系统调试与验收流程
2024/1/30
系统调试
对整个安防监控系统进行调试，包括前端设备、传输线路和后端设备 等，确保系统正常运行。
功能测试
测试系统的各项功能，如录像、回放、报警等，确保功能正常、稳定 。
企业园区安全监控
对企业园区、办公楼宇等 场所进行全面监控，确保 企业财产安全。
2024/1/30
生产车间安全管理
对生产车间、仓库等关键 区域进行实时监控，防范 生产安全事故的发生。
员工出入管理
通过安防监控系统，实现 员工出入的自动化管理， 提高工作效率和安全性。
26
城市级安防监控网络建设
城市公共安全监控
检查网络设备、线路、端口等，确 保网络传输畅通。
03
2024/1/30
02
硬盘录像机故障
检查硬盘、电源、网络接口等，确 保录像机正常工作。
软件系统故障
升级软件、修复漏洞、优化系统等 ，确保软件系统稳定运行。
04
22
预防性维护措施及计划制定
定期检查
对安防监控系统的各项设备进行定期检查， 及时发现并处理潜在问题。
海康(卡口)摄像机安装步骤.
杆上设备
补光灯
补光灯控制线 RVVSP2*1.0 电源线RVV3*1.5
F2+ F2-
抓拍
LAN
单元
F1+ F1-
网线STP CAT-5E
补光灯控制线 RVVSP2*1.0 电源线RVV3*1.5
补光灯
落地机柜内设备
网线STP CAT-5E
网络传输单元 RJ45（光纤收发器）
RJ45
RJ45
RJ45
安装抓拍单元
万向节安装说明
首先将防护罩与万向节连接好，如图所示，防护罩底部有2个
螺孔：
相机
万向节
抱箍
抱箍
万向节分为上下两面，其中上面为与防护罩对应的两个螺孔， 其下面为与抱箍连接的螺丝槽。
固定万向节细节注意点
安装抓拍单元
抓拍机接线端子
抓拍机接线端子实图
抓拍单元接线
补光灯接线
安装注意
1：抓拍单元300万抓拍两个车道，应安装在两个车道的中 间线正上方。 2：抓拍单元600万抓拍三个车道，应安装在三个车道的中 间车道正上方。 3：按设备布局图要求的与抓拍单元的间距安装补光灯。 补光灯的安装位置，例如卡口，每个车道的补光灯距离对应 的抓拍摄像机5米。 卡口抓拍单元型号： 300万 ：VCU-7023-T （标配25mm） 600万：VCU-902C-ITK （标配30mm） 闪光灯：SL- 1211 注意：高清频闪补光灯角度调整好之后务必固定好抱箍和 补光灯之间的螺母以防止补光灯的角度发生变化。
卡口根据项目需求，不同的项目会应用不同的方案，一般 项目需求确定了，对应的方案也就确定了。同样的，卡口 的平面布局图、对应的镜头大小、补光灯型号都确定了；
勘测之前：一方面需要勘测人员充分了解项目背景及项目 需求，另一方面需要充分了解我们卡口产品方案。
2024版《电视摄像》PPT课件完整版
以上内容仅供参考，具体拍摄技巧还需根据实际情况进行调整和完善。同时，良好的摄像技巧也需要与扎实的理论知识相结合，才能更好地应用于实践中。
01
02
03
04
05
纪录片拍摄技巧
08
电视摄像后期编辑
素材整理与筛选
剪辑与拼接
特效处理
审核与修改
后期编辑的流程与要求
01
02
03
04
对拍摄的素材进行整理，挑选出符合节目要求的镜头和场景。
存储与备份
拍摄完成后，需要及时将视频文件存储到电脑或其他存储设备中，并进行备份，以防数据丢失。
摄像机的操作与维护
03
电视摄像技术
电视摄像技术基于光学原理，通过镜头捕捉和聚焦光线，形成清晰的图像。了解光学原理有助于更好地掌握摄像技巧。
光学原理
电视摄像中常用的镜头类型包括标准镜头、广角镜头和长焦镜头等。不同类型的镜头具有不同的视角和焦距，适用于不同的拍摄场景。
运用多样化的拍摄手法，如推、拉、摇、移等，增强画面动感和节奏感。
注重嘉宾表现和互动，捕捉精彩瞬间和细节。
综艺节目拍摄技巧
深入了解拍摄对象，挖掘其独特性和价值。
制定详细的拍摄计划，包括时间、地点、人物等方面的安排。
注重真实性和客观性，避免主观臆断和虚假夸大。
运用长镜头和跟踪拍摄等手法，展现拍摄对象的日常生活和内心世界。
结构
摄像机具有拍摄视频、拍照、录音、变焦、防抖等功能，可以满足不同的拍摄需求。
功能
镜头是摄像机的核心部件，其质量直接影响拍摄效果。不同类型的镜头具有不同的特点和适用场景。
镜头
摄像机的结构与功能
维护
摄像机需要定期进行清洁、保养和维修，以保证其正常运转和延长使用寿命。
01
02
03
04
05
纪录片拍摄技巧
08
电视摄像后期编辑
素材整理与筛选
剪辑与拼接
特效处理
审核与修改
后期编辑的流程与要求
01
02
03
04
对拍摄的素材进行整理，挑选出符合节目要求的镜头和场景。
存储与备份
拍摄完成后，需要及时将视频文件存储到电脑或其他存储设备中，并进行备份，以防数据丢失。
摄像机的操作与维护
03
电视摄像技术
电视摄像技术基于光学原理，通过镜头捕捉和聚焦光线，形成清晰的图像。了解光学原理有助于更好地掌握摄像技巧。
光学原理
电视摄像中常用的镜头类型包括标准镜头、广角镜头和长焦镜头等。不同类型的镜头具有不同的视角和焦距，适用于不同的拍摄场景。
运用多样化的拍摄手法，如推、拉、摇、移等，增强画面动感和节奏感。
注重嘉宾表现和互动，捕捉精彩瞬间和细节。
综艺节目拍摄技巧
深入了解拍摄对象，挖掘其独特性和价值。
制定详细的拍摄计划，包括时间、地点、人物等方面的安排。
注重真实性和客观性，避免主观臆断和虚假夸大。
运用长镜头和跟踪拍摄等手法，展现拍摄对象的日常生活和内心世界。
结构
摄像机具有拍摄视频、拍照、录音、变焦、防抖等功能，可以满足不同的拍摄需求。
功能
镜头是摄像机的核心部件，其质量直接影响拍摄效果。不同类型的镜头具有不同的特点和适用场景。
镜头
摄像机的结构与功能
维护
摄像机需要定期进行清洁、保养和维修，以保证其正常运转和延长使用寿命。
监控系统ppt课件
PART 02
监控系统组成及原理
REPORTING
前端设备
01
02
03
04
摄像机
将光信号转换为电信号，输出 视频信号。
镜头
聚焦被摄物体，将光线汇聚到 摄像机的靶面上。
云台
承载摄像机进行水平和垂直两 个方向转动。
防护罩
保护摄像机和镜头免受环境干 扰和破坏。
传输设备
同轴电缆
传输视频信号，具有抗 干扰能力强、传输距离
远等优点。
光纤
传输高速、大容量的视 频信号，适用于远距离
传输。
双绞线
传输低速、小容量的视 频信号，成本较低。
无线网络
无需布线，灵活方便， 适用于移动监控和临时
监控。
控制设备
视频切换器
将多路视频信号切换到一路输 出，实现多路视频信号的轮流
显示。
矩阵切换器
将多路视频信号切换到多路输 出，实现视频信号的任意组合 和分配。
数据采集
对被监控对象进行实时数据采集，包括模拟量、数字量、 开关量等。
数据传输
将采集到的数据通过有线或无线方式传输到监控中心。
数据处理
对采集到的数据进行处理，包括数据滤波、压缩、存储等 。
数据分析
对处理后的数据进行统计分析、趋势预测等。
数据展示
将分析结果以图形、报表等形式展示给用户。
发展历程及现状
比较不同方案的可扩展性
考虑未来可能的扩展需求和技术发展 趋势，评估不同方案的可扩展潜力和 升级空间。
PART 04
监控系统安装与调试
REPORTING
安装前准备
01
02
03
确定监控需求和范围
选择合适的监控设备和系统
摄像机的安装和调试
①③ ⑤
②④ ⑥
四、安装中出现旳问题以及处理措施
1，视频输出时，影响跳动，原因是线接触不良， 需要重新检验接线。
2，控制键盘无法控制摄像机旳转动，原因是 RS-485线旳正负极接反了，需要重新接线。。
调试成功
枪式摄像机旳安装与调试
（二）接线 5.连接视频线接头
接法：将视频线接头旳芯线 接在正极上，撮紧旳金属 屏蔽线接在负极上，正确旳
位置，如图所示：
枪式摄像机旳安装与调试
（三）测试视频输出
回环节
枪式摄像机旳安装与调试
三、安装中轻易出现旳问题与处理措施
1，电源旳正负极接反，会烧坏摄像机，所以通电前 一定要检验好电源是否接错！
枪式摄像机旳安装与调试
（二）接线
3.制作视频线接头
把BNC接头旳另一端，用 剪刀剥掉最外面旳护套， 约2cm左右。然后把屏蔽金 属丝紧紧地缠绕起来。
枪式摄像机旳安装与调试
（二）接线 3. 制作视频线接头
用剪刀将露出来旳绝缘介质（白色旳塑料管）剪掉约
1.5cm左右，（注意不要太用力，以免剪断里面旳芯线）。
Zoom FoCom 公共C
相当于菜单
在这个类型摄像 机上，紫色线， 没有用到，此类 摄像机能够自动 调整光圈大小， 是傻瓜摄像机一 类。
SW2 地址开关位号 把地址转化为二进制，若 二进制位为1，就把相应旳 开关拨上去，若为0，就不 用拨上去。 例：我们组为6号，即为 01100000.则把2，3号拨 上去。
注意：下面旳正极接上面旳负极， 一样，下面旳负极接上面旳正极。
三‘连接到电视墙
摄像机 拍摄图像
连接
控制键盘 控制摄像 机旳工作
电视墙上 输出视频
回目录
②④ ⑥
四、安装中出现旳问题以及处理措施
1，视频输出时，影响跳动，原因是线接触不良， 需要重新检验接线。
2，控制键盘无法控制摄像机旳转动，原因是 RS-485线旳正负极接反了，需要重新接线。。
调试成功
枪式摄像机旳安装与调试
（二）接线 5.连接视频线接头
接法：将视频线接头旳芯线 接在正极上，撮紧旳金属 屏蔽线接在负极上，正确旳
位置，如图所示：
枪式摄像机旳安装与调试
（三）测试视频输出
回环节
枪式摄像机旳安装与调试
三、安装中轻易出现旳问题与处理措施
1，电源旳正负极接反，会烧坏摄像机，所以通电前 一定要检验好电源是否接错！
枪式摄像机旳安装与调试
（二）接线
3.制作视频线接头
把BNC接头旳另一端，用 剪刀剥掉最外面旳护套， 约2cm左右。然后把屏蔽金 属丝紧紧地缠绕起来。
枪式摄像机旳安装与调试
（二）接线 3. 制作视频线接头
用剪刀将露出来旳绝缘介质（白色旳塑料管）剪掉约
1.5cm左右，（注意不要太用力，以免剪断里面旳芯线）。
Zoom FoCom 公共C
相当于菜单
在这个类型摄像 机上，紫色线， 没有用到，此类 摄像机能够自动 调整光圈大小， 是傻瓜摄像机一 类。
SW2 地址开关位号 把地址转化为二进制，若 二进制位为1，就把相应旳 开关拨上去，若为0，就不 用拨上去。 例：我们组为6号，即为 01100000.则把2，3号拨 上去。
注意：下面旳正极接上面旳负极， 一样，下面旳负极接上面旳正极。
三‘连接到电视墙
摄像机 拍摄图像
连接
控制键盘 控制摄像 机旳工作
电视墙上 输出视频
回目录

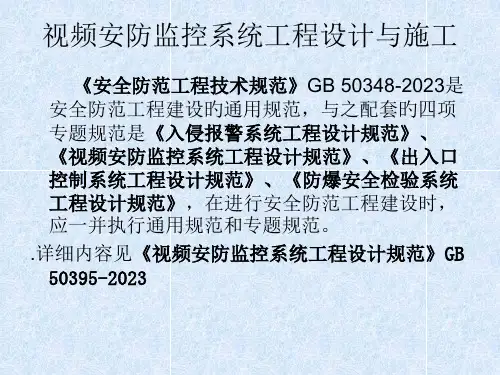

视频监控设计施工规范课件
8 电梯轿厢内旳摄像机应设置在电梯轿厢门侧顶部左或右上角， 并能有效监视乘员旳体貌特征。
视频安防监控系统工程设计
四.设备选型与设置
(二) 镜头旳选型与设置应符合下列要求
1 镜头像面尺寸应与摄像机靶面尺寸相适应，镜头旳接口 与摄像机旳接口配套。
2 用于固定目旳监视旳摄像机，可选用固定焦距镜头， 监视目旳离摄像机距离较大时可选用长焦镜头；在需 要变化监视目旳旳观察视角或视场范围较大时应选用 变焦距镜头；监视目旳离摄像机距离近且视角较大时 可选用广角镜头。
视频安防监控系统工程设计
三.系统功能、性能设计
5 监视图像信息和声音信息应具有原始完整性。 6 系统应确保对现场发生旳图像、声音信息旳及时响应，并
满足管理要求。 7 图像统计功能应符合下列要求：
1) 统计图像旳回放效果应满足资料旳原始完整性，视频存储容量和 统计／回放带宽与检索能力应满足管理要求。
7 摄像机应有稳定牢固旳支架：摄像机应设置在监视目旳区域附 近不易受外界损伤旳位置，设置位置不应影响现场设备运营和 人员正常活动，同步确保摄像机旳视野范围满足监视旳要求。 设置旳高度，室内距地面不宜低于 2.5m；室外距地面不宜低 于 3.5m。室外如采用立杆安装，立杆旳强度和稳定度应满足摄 像机旳使用要求。
和回放旳图像(和声音)质量应满足有关原则和管理使用要 求。 2 在同一系统中，对于磁带录像机和统计介质旳规格应一致。 3 录像设备应具有联动接口。 4 在录像旳同步需要统计声音时，统计设备应能同步统计图 像和声音，并可同步回放。 5 图像统计与查询检索设备宜设置在易于操作旳位置。
10 在正常工作照明条件下系统图像质量旳性能指标应符合下列要求： 1) 模拟复合视频信号应符合下列要求： 视频信号输出幅度 1Vp-p，±3dB VBS 实时显示黑自电视水平清楚度≥400TVL 实时显示彩色电视水平清楚度≥270TVL 回放图像中心水平清楚度≥220TVL 黑白电视灰度等级≥8 随机信噪比≥36dB 2) 数字视频信号应符合下列要求： 单路画面像素数量≥352×288(CIF) 单路显示基本帧率：≥25动切换或编程自动切换，对视频输入信号在指定旳监视器
视频安防监控系统工程设计
四.设备选型与设置
(二) 镜头旳选型与设置应符合下列要求
1 镜头像面尺寸应与摄像机靶面尺寸相适应，镜头旳接口 与摄像机旳接口配套。
2 用于固定目旳监视旳摄像机，可选用固定焦距镜头， 监视目旳离摄像机距离较大时可选用长焦镜头；在需 要变化监视目旳旳观察视角或视场范围较大时应选用 变焦距镜头；监视目旳离摄像机距离近且视角较大时 可选用广角镜头。
视频安防监控系统工程设计
三.系统功能、性能设计
5 监视图像信息和声音信息应具有原始完整性。 6 系统应确保对现场发生旳图像、声音信息旳及时响应，并
满足管理要求。 7 图像统计功能应符合下列要求：
1) 统计图像旳回放效果应满足资料旳原始完整性，视频存储容量和 统计／回放带宽与检索能力应满足管理要求。
7 摄像机应有稳定牢固旳支架：摄像机应设置在监视目旳区域附 近不易受外界损伤旳位置，设置位置不应影响现场设备运营和 人员正常活动，同步确保摄像机旳视野范围满足监视旳要求。 设置旳高度，室内距地面不宜低于 2.5m；室外距地面不宜低 于 3.5m。室外如采用立杆安装，立杆旳强度和稳定度应满足摄 像机旳使用要求。
和回放旳图像(和声音)质量应满足有关原则和管理使用要 求。 2 在同一系统中，对于磁带录像机和统计介质旳规格应一致。 3 录像设备应具有联动接口。 4 在录像旳同步需要统计声音时，统计设备应能同步统计图 像和声音，并可同步回放。 5 图像统计与查询检索设备宜设置在易于操作旳位置。
10 在正常工作照明条件下系统图像质量旳性能指标应符合下列要求： 1) 模拟复合视频信号应符合下列要求： 视频信号输出幅度 1Vp-p，±3dB VBS 实时显示黑自电视水平清楚度≥400TVL 实时显示彩色电视水平清楚度≥270TVL 回放图像中心水平清楚度≥220TVL 黑白电视灰度等级≥8 随机信噪比≥36dB 2) 数字视频信号应符合下列要求： 单路画面像素数量≥352×288(CIF) 单路显示基本帧率：≥25动切换或编程自动切换，对视频输入信号在指定旳监视器
海康(卡口)摄像机安装步骤
手井
管道内置： 电源线（RVV3*1.5)*1根 网线（STP CAT-5E)*1根
车道4 车道3
闪光灯2
手井
落地机柜
抓拍单元1 立杆横臂内置： 电源线（RVV3*1.5)*1根 网线（STP CAT-5E)*1根 屏蔽双绞线（RVVSP2*1.0)*2根
闪光灯1
杆高6米 立杆基础
管道内置： 电源线（RVV3*1.5)*1根 网线（STP CAT-5E)*1根
2012.2
概述
我们通常所说的“卡口”是指可安装在公路路段 断面上并对指定车道内机动车进行不间断自动检测和 记录的系统，即“公路车辆智能监测记录系统”。
“卡口”记录的信息包括：车辆经过时间、车辆 全貌、车牌号码、车牌颜色、前排司乘人员面部特征 等。
2
卡口勘测
卡口勘测概述
卡口相对比较简单，因为卡口一般都在笔直的路面上，前 后距离没有严格的限制，可以平移；
闪光灯3
立杆横臂内置：
电源线（RVV3*1.5)*1根 网线（STP CAT-5E)*1根
抓拍单元2
屏蔽双绞线（RVVSP2*1.0)*2根
闪光灯4
手井
触发位置
车道1
车道2
说明： 1、此施工图以双向四车道方案设计，线缆 数量根据实际车道数选择 2、如方案中有全景设备则需增加相应线 缆，如电源线、网线、视频线 3、线缆管道根据现场实际可以选择不同的 管径,要求管径内所有线缆穿过后留有40% 的余量空间 4、手井尺寸（60*60*60cm或40*40*60cm）
立体抓拍布局示意图
抓拍位置
26m
虚拟线圈
6m
抓拍摄像机 补光灯
第二节 布线、安装、接线
设备布局连接
监控安装维修培训教材
角合适。
•
2.在线缆布设到位后，将监控摄像头全部接通电源、看看有无图
像，有问题解决，然后在安装固定监控摄像头。
•
3.如果环境有强电，要注意摄像头安装应与地绝缘隔离，才能避
免干扰。
•
4.如果监控摄像头不是红外一体的，则在挪动、安装监控摄像头
过程中，尽量不要打开镜头。
•
5.如有必要，室外安装监控时要采取防雷措施。
调整镜头光圈与对焦 关闭摄像机上电子快门及逆光补偿等开关，将
摄像机对准欲监视的场景，调整镜头的光圈与 对焦环，使监视器上的图像最佳。如果是在光 照度变化比较大的场合使用摄像机，最好配接 自动光圈镜头并作摄像机的电子快门开关置于 OFF。如果选用了手动光圈则应将摄像机的电 子快门开关置于ON，并在应用现场最为明亮(环 境光照度最大)时，将镜头光圈尽可能开大并仍 使图像为最佳(不能使图像过于发白而过载)，镜 头即调整完毕。装好防护罩并上好支架即可。
•
6.摄像头安装时，一定要在比较牢固的墙面或地方。安装后才能
做到防止监控画面抖动。
•
7.调试红外灯要夜间进行才行。在夜间通过显示器调整红外灯照
明位置。
•
8.从监控摄像头引出线缆应留有1m左右余量、才能不影响监控摄 像头的转动。
•
9.红外一体摄像头，尽量避免直射光源，因为红外灯电源控制是
根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否
• 室内摄像机的安装高度以2.5～5m为宜， 室外以3.5～10m为宜；电梯轿箱内安装在 其顶部，与电梯操作器成对角处，且摄像 机的光轴与电梯的两壁及天花板成45度。
安装镜头时，首先去掉摄像机及镜头的保 护盖，然后将镜头轻轻旋入摄像机的镜头 接口并使之到位。对于自动光圈镜头，还 应将镜头的控制线连接到摄像机的自动光 圈接口上，对于电动两可变镜头或三可变 镜头，只要旋转镜头到↓ 位，则暂时不需校 正其平衡状态(只有在后焦聚调整完毕后才 需要最后校正其平衡状态)。
摄像的准备和基本操作PPT课件
限幅。
ppt精选版
3、视频信号电平 将摄像机电源开关打开，寻像器可见图像和观察视频报警系统
是否正常。
4、磁带剩余情况 将摄像机电源开关置于ON” 的位置。液晶屏上可以显示磁 带剩余情况，如果磁带快完了，
需要更换磁带。
ppt精选版
四、白平衡
1、什么是“白平衡” ？ 一个白色的物体反射出光的颜色视光源的色彩而定，人类的眼睛之
ppt精选版
四、三角架 三角架要配合各种摄像机的托板(平台)一起使用，注意经
常检查支脚是否拉伸自如，各个固定螺丝能否旋紧稳固。
ppt精选版
五、外接话筒
外接话筒分有线和无线两种。
话筒要避免碰撞，电容话筒内装电池，长期不用要将电池取出。
ppt精选版Βιβλιοθήκη 六、充电器和电源适配器定点连续长时间拍摄时可使用电源适配器。出远门时还要 考虑拍摄当地电源的电压和插头标准，带上适应的变压器和 转换插头。
ppt精选版
光圈选择开关
ppt精选版
二、寻像器调节
摄像师通过寻像器，确定画面构图、影调；同时，还可 以监看摄像机的工作状态，如镜头的聚焦虚实；音视频信号 的强弱；当前色温；电池和磁带是否用完等。
ppt精选版
专业的寻像器可以根据摄像人的需要调节目镜焦距、角度和伸缩距 离，也可以调节亮度和对比度。
ppt精选版
预制白平衡 1、摄像机的最基本的几个设置：专业机的3200K和5600K；家用 摄像机内部的不同拍摄场景设置，如夜间、雪地等。 2、摄像机记忆手动白平衡调节的结果。A和B档位
ppt精选版
3、什么是色温？
色温是指热辐射光源的光谱成分。当光源的光谱成分与绝对黑 体在某一温度时的光谱成分一致时，就用绝对黑体的这一特定温 度表示该光源的光谱成分，即色温。色温是电视光源的一个重要 参数，它从一个方面反映了光源的颜色质量。
摄像机安装方式和要求
摄像机的安装
摄像机安装及图像调整的一般要求
目前出入口安装的摄像机，大都为了避免逆光问题发生， 将其顺着阳光朝向室内且安装在门框上方，如果摄像机前方是 一块较开阔的区域，而不是窄通道的，则应在门框上方二侧 分别安装摄像机，通 过各自对方的摄像机 补充自身摄像机下方 的视角盲区。
摄像机的安装
摄像机安装及图像调整的一般要求 遇到较宽的出入口，为获得良好的图像监控效果，一方面 可适当增加摄像机的数量，另一方面摄像机以监视距离建筑物 出入口最近的内部通道口为好（守住核心筒）。
摄像机及其配套装置，如镜头、防护罩、支架、 雨刷等，安装应牢固，运转应灵活，应注意防破坏， 并与周边环境相协调。
摄像机的安装 摄像机安装的一般要求 在强电磁干扰环境下，摄像机安装应与大地绝缘 隔离。
信号线和电源线应分别引入，外露部分用软管保 护，并不影响云台的转动。 电梯轿厢内的摄像机当配有电梯楼层显示器时， 应安装在电梯门左右两侧的控制面板上方，当安装未 配有电梯楼层显示器数字摄像机时，应安装在电梯控 制面板的斜对角，在能有效监视电梯厢内乘员面部特 征的同时监看电梯的楼层显示，但要注意避免逆光。 （观光电梯的安装。）
实际运用
不同场合选择不同的安装方式
带云台摄像机的安装： 2、吊装
不同场合选择不同的安装方式
半球摄像机与枪式摄像机的区别：
A、半球摄像机美观，隐蔽性好。枪式摄像机可扩展 性强。
B、半球摄像机直接带防护罩，而枪式摄像机如现场 需要另搭配防护罩。 C、半球摄像机的变焦范围一般都不太大，其镜头不 能灵活的更换。枪式摄像机的监控范围则取决于镜头 ，可以换成几倍几十倍不等，而且镜头也容易更换。
摄像机的安装 摄像机安装及图像调整的一般要
求
有效画面的要求不仅要保证目标 图像的大小，还要保证目标图像的景 深和监视目标在画面中出现的时间。
视频监控系统PPT幻灯片课件
25
ccd靶面规格尺寸： 单位mm
CCD规格
1/3"CCD 1/2"CCD 2/3"CCD 1"CCD
图像宽
4.8 6.4 8.8 12.7
图像高
3.6 4.8 6.6 9.6
假设用1/3”CCD摄像头观测，被测物体高1.8米，镜头焦点距 物体5米。由公式可以算出： 焦距f=3.6X500/180=10毫米
7
网络摄像机： 组成：主要由镜头、影像传感器（CCD/CMOS）、ISP(Image
Signal Processor)、DSP（Digital Signal Processor） 及相关电路组成 工作原理：被摄物体经镜头成像在影像传感器表面，形成 微弱电荷并积累，在相关电路控制下，积累电荷逐点移出， 经过滤波、放大后输入DSP进行图像信号处理和编码压缩， 最后形成数字信号输出。
通常我们所说的终端设备也就是控制、记录和显 示2个部分。
3
模拟视频监控系统结构
4
网络视频监控系统
5
1.2.1前端部分 前端部分由摄像机、镜头、防护罩、安装支架、
云台、解码器等组成，主要用于对设防区域进行 摄像。
在石化，监视设防区域主要体现在：
公共安全区域：门、围墙、道路、停车场、办公区域等 生产装置区域：主要易燃易爆区域和关键设备、人员操作易 发生危险行为区域以及人员不方便检测的区域（为生产做辅 助）。
22
镜头
镜头是摄像机必不可少的配套设备，其作用就是给摄像机提供成像的光 源，摄像机只能通过光学镜头将景物的光像投射到成像靶面（摄像器件） 上，才能完成摄像的光电转换。
23
镜头最重要的参数——焦距
焦距：焦距的大小决定着视场角的大小，焦距数值小，视场角大，所 观察的范围也大，但距离远的物体分辨不很清楚；焦距数值大， 视场角小，观察范围小，只要焦距选择合适，即便距离很远的物 体也可以看得清清楚楚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机的安装 镜头的选择及安装
安装镜头时，注意切不要用手触摸摄像机CCD 和镜头的镜面，以免弄脏其表面，对工程质量造成影 响。
安装完镜头后，确认已安装牢固、连通视频电缆， 接通电源，摄像机即可工作（切不可在未安装镜头时， 将摄像机接通电源造成CCD的损坏）
摄像机的安装 摄像机安装的一般要求
摄像机的安装要避免对监视对象的俯视、侧视。
信号线和电源线应分别引入，外露部分用软管保 护，并不影响云台的转动。
电梯轿厢内的摄像机当配有电梯楼层显示器时， 应安装在电梯门左右两侧的控制面板上方，当安装未 配有电梯楼层显示器数字摄像机时，应安装在电梯控 制面板的斜对角，在能有效监视电梯厢内乘员面部特 征的同时监看电梯的楼层显示，但要注意避免逆光。 （观光电梯的安装。）
不同场合选择不同的安装方式
经验之谈：
1、半球摄像机因其自身特点，普遍的室内建筑结构特 点，相对枪式摄像机而言更适合用于一般室内民用环 境（有防爆、防静电、防电磁波等环境除外）。
2、半球摄像机相对枪式摄像机，更适合用于各类室内 出入口、走廊过道、楼梯口、电梯厅、电梯轿厢内、 等各类室内环境。
3、枪式摄像机更适合用于室外环境。
摄像机分类及安装方式
（一）、摄像机的分类：
枪式摄像机
半球形摄像机
高速球形摄像机
带云台摄像机。
二、摄像机分类及安装方式
（二）、摄像机的安装方式：
枪式摄像机：壁装（或立杆安装）
吊装
嵌入式安装
二、摄像机分类及安装方式
（二）、摄像机的安装方式：
半球摄像机：
吸顶
壁装
吊装
二、摄像机分类及安装方式
（二）、摄像机的安装方式：
另外还注意镜头与监控摄像机的接口，是C型接 口还是CS型接口，C型接口和CS型接口镜头的螺纹 均为1in 32牙，直径为25.4mm，差别是镜头距CCD 靶面的距离不同，C式安装座从基准面到焦距的距离 为17.562mm,比CS式距离CCD靶面多一个专用接圈 的长度，CS式距焦点距离为12.5mm。
高速球摄像机：
壁装
吊装
带云台摄像机：
不同场合选择不同的安装方式
枪式摄像机的安装： 1、壁装（或立杆安装）
实际运用
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
不同场合选择不同的安装方式
枪式摄像机的安装： 2、吊装
实际运用
不同场合选择不同的安装方式
枪式摄像机的安装： 3、嵌入式安装检测光源的特性/色温，从而自动连续设
定白电平，即使特性/色温改变也能控制红色和蓝色信号的增益。
(3) ALC/ELC（自动亮度控制/电子亮度控制） 当选择ELC时，电子快门根据射入的光线亮度而连续自动改变CCD图
像传感器的曝光时间（一般从1/50到1/10000秒连续调节）。选择这种方式 时，可以用固定或手动光圈镜头替代ALC自动光圈镜头。
四、摄像机的安装
摄像机安装前准备工作 视频监控系统一般有摄像、传输、控制、显示与记录四部分组成。
一般摄像机的安装步骤：安装准备→摄像机组装→摄像机通电检查与 粗调→摄像机的固定与安装→后续保护。
视频监控系统安装前首先要熟悉施工图和产品资料，现场施工技术人 员应熟悉图纸，了解设计意图和设计功能，掌握设计内容、技术条件，了 解各项设计要求。对所使用的产品，应该要熟悉该产品的技术参数和特点。
在满足监视目标视场范围要求的条件下，其安 装高度：室内离地不宜低于2.5m；室外离地不宜低于 3.5m。（主要还是避免俯视、侧视）
摄像机及其配套装置，如镜头、防护罩、支架、 雨刷等，安装应牢固，运转应灵活，应注意防破坏， 并与周边环境相协调。
摄像机的安装 摄像机安装的一般要求 在强电磁干扰环境下，摄像机安装应与大地绝缘 隔离。
实际运用
不同场合选择不同的安装方式
半球摄像机的安装： 1、吸顶安装
实际运用
不同场合选择不同的安装方式
半球摄像机的安装： 2、壁装
实际运用
不同场合选择不同的安装方式
半球摄像机的安装： 3、吊装
实际运用
不同场合选择不同的安装方式
高速球摄像机的安装： 1、壁装
实际运用
不同场合选择不同的安装方式
高速球摄像机的安装： 2、吊装
掌握施工现场情况：按图纸及现场勘查的实际环境，考虑安装位置、 安装方式及美观程度。在实际工程施工中，安防设备一般都是安装于装修 的完成面上，而在平面图中,装修工程部分的细节往往不能很好地体现，造 成在实践安装时与施工图上的设备安装方式和位置有所调整。
摄像机的安装 镜头的选择及安装
一般应根据应用现场的实际情况来选配合适的镜 头，如定焦镜头或变焦镜头、手动光圈镜头或自动光 圈镜头、标准镜头或广角镜头或长焦镜头等。
摄像机的安装
摄像机参数设置 (1) AGC ON/OFF（自动增益控制）
摄像头内有一个将来自CCD的信号放大到可以使用水准的视频放大器， 其放大即增益，等效于有较高的灵敏度，然而在亮光照的环境下放大器将 过载，使视频信号畸变。当开关在ON时，在低亮度条件下完全打开镜头光 圈，自动增加增益以获得清晰的图像。开关在OFF时，在低亮度下可获得 自然而低噪声的图像。
C、半球摄像机的变焦范围一般都不太大，其镜头不 能灵活的更换。枪式摄像机的监控范围则取决于镜头 ，可以换成几倍几十倍不等，而且镜头也容易更换。
不同场合选择不同的安装方式
半球摄像机与枪式摄像机的区别：
D、半球摄像机较不容易改变其监视范围，而枪式摄 像机由于其支架护罩的原因，较容易被更改监视范围 。
E、半球摄像机由于其自身结构原因，相对枪式摄像 机而言自身较短，相对监视范围较大。
实际运用
不同场合选择不同的安装方式
带云台摄像机的安装： 1、壁装（立杆安装）
实际运用
不同场合选择不同的安装方式
带云台摄像机的安装： 2、吊装
实际运用
不同场合选择不同的安装方式
半球摄像机与枪式摄像机的区别：
A、半球摄像机美观，隐蔽性好。枪式摄像机可扩展 性强。
B、半球摄像机直接带防护罩，而枪式摄像机如现场 需要另搭配防护罩。
当镜头是自动光圈镜头时，需要将开关拨到ALC方式。
摄像机的安装
摄像机参数设置 (4)BLC ON/OFF（背光补偿开关）
当强大而无用的背景照明影响到中部重要物体的清晰度时，应该把开 关拨到ON位置。注意： ① 当与云台配用或照明迅速改变时，建议把该开 关放在OFF位置，因为在ON位置时，镜头光圈速度变慢； ② 如果所需物 体不在图像中间时，背光补偿可能不会充分发挥作用。
