硅橡胶的合成与性能研究
熔体插层制备硅橡胶／蒙脱土纳米复合材料的性能研究
１ 实 验 部 分
１ １ 主 要 原 材 料 ．
硅橡 胶 ：７ ４ 粘 均 分 子 量 约 ６ ￥８ ， ０万 ， 国 Ｇ 美 Ｅ 公司 ； 钠基蒙脱土 ： Ｋ一） —Ｃ， Ｌ （ Ｊ 北京 北清联 科 纳米 塑胶有限公 司 ； 硫化剂 Ｉ Ｐ 分析纯 ， 都化学 试剂 Ｘ＇： 成
（ 国工 程 物理 研 究院 化 工 材 料研 究 所 ， 川 绵 阳 ６ ｔ０ ） 中 四 ２ ９ ０
摘
要 ： 过 熔 体 插 层 成 功 制 备 了硅 橡 胶 ／ 通 蒙脱 土纳 米复 合 材 料 ， 通过 Ｘ Ｄ 和 Ｓ Ｍ 分 析 可 知 ， 所 Ｒ Ｅ 在
选择 的 两 步 工 艺 务件 下 。 脱 土 被 硅 橡 胶 分 子 链 插 层 剥 离 。 得 剥 离 型 的 纳 米 复合 材 料 。 同时 ， 试 了 蒙 获 测 其 力 学性 能 和 耐 热性 能 。 得 到 的 复 合 物 的 性 能 较 纯 硅 橡胶 有很 大 的提 高 ， 与 气 相 法 白 炭 黑 填 充体 系 所 且
阻燃性 、 电性 和光学性 能 等 』 导 。
熔体 插层 是应 用传 统 的高 聚物 加工 工艺 制备
纳 米复 合材料 ， 种方 法 不需 要任 何溶 剂 ， 艺 简 这 工
单 ， 于工业 化应 用 ， 易 笔者 运用 相容 剂 改善 了蒙脱 土与高 聚物基 体 之 间 的相 容 性 ， 熔 体 插 层 制 备 使
硅 橡胶 是 特 种 合 成 橡 胶 中最 重 要 的 品 种 之
一
，
是 侧基 为有 机基 的砘 氧烷的链 状 聚合物 ， 以 可
厂 ； 法 白炭 黑 ： 气相 Ａ一２ ０ 沈 阳 化 工 股 份有 限公 ０，
硅橡胶性能及其研究进展
硅橡胶性能及其研究进展【摘要】近年来，我国的工业水平不断提高。
硅橡胶在工业生产中发展成为一种重要的材料，对它的性能研究具有十分重要的意义，同时对促进材料的利用和工业的发展有一定作用。
笔者在本文中针对110和107两种硅橡胶的性能进行分析研究。
【关键字】硅橡胶、性能研究、研究进展一、前言硅橡胶的分子主链是通过重复转换硅原子和氧原子的排列而成链的，对它性能的研究有助于提高产品的质量水平，找准应用领域，为相应的医疗领域、军事领域做出更大的贡献。
二、硅橡胶基本情况1、基本结构像丁腈橡胶(NBR)、丁苯橡胶(SBR)、异戊二烯橡胶(IR)和天然橡胶(NR)等碳-碳键的聚合物，其分子链上存在不饱和键，但硅橡胶是通过重复转换硅原子和氧原子的排列而成链的，在其主链上没有不饱和键。
对有机聚合物来讲，不饱和键是其硫化的化学活性区域，并且该区域会由于紫外线、臭氧、光照和热量的作用而降解。
硅-氧键的高键能，完全饱和的基本结构以及过氧化物硫化是保持硅橡胶良好耐热和耐天候性能的关键所在。
除了更高的键能，对于碳原子而言，更大的硅原子也提供了更大的自由空间，使硅橡胶玻璃化温度低，透气性能更好。
由于应用上的不同，透气性能可能是优点亦有可能是缺点。
2、硅橡胶的合成硅橡胶合成的简要过程是：砂石或二氧化硅还原为单体硅→于300℃左右温度下，以铜作催化剂，硅与甲基氯化物相互作用→形成甲基氯化硅的混合物(一元、二元或三元)→通过蒸馏分离出二甲基氯化硅→二甲基氯化硅水解成硅烷又迅速合成为线型或环型硅氧烷→线型硅氧烷在氢氧化钾(KOH)的帮助下，形成四元双甲基环状体(D4)→在KOH存在下，D4聚合，链终止导致过程的完成。
3、硅氧烷的硫化硅氧烷一般使用过氧化物硫化，以优化其耐高温能力。
硅氧烷中含的乙烯基可被硫黄硫化，但硫键的低热敏性导致硅橡胶的热稳定性能容易受到破坏。
铂硫化体系也是硅橡胶硫化常用的，带来的性能包括：低挥发性、紧密的表面硫化、在任何介质中的超快硫化，铂硫化体系具有比传统过氧化硫化对应物略低的热稳定性能。
导热硅橡胶的制备及性能
浙江大学
硕士学位论文
导热硅橡胶的制备及性能姓名：韩雄炜
申请学位级别：硕士
专业：化学工程
指导教师：申屠宝卿
20060701
浙江大学硕士学位论文
表３．３列出了偶联剂种类对导热硅橡胶力学性能及导热系数的影响。
可以看出，经偶联剂处理的石墨可不同程度地提高导热硅橡胶的力学性能，表面处理剂对导热系数略有影响。
硅烷偶联剂ＫＨ－５７０，ＫＨ．５５０处理石墨填充硅橡胶的导热性比未处理石墨略差；钛酸酯偶联剂ＮＤＺ．１３１，ＮＤＺ－１０５，ＮＤＺ－４０ｌ处理石墨填充硅橡胶的导热性与未处理石墨相近，其中经钛酸酯偶联剂ＮＤＺ－１０５，ＮＤｚ．４０１处理后硅橡胶导热系数稍高于未处理硅橡胶。
（ａ）未处理石墨ｌ（ｂ）未处理石墨２
（ｃ）ＫＨ５５０处理石墨ｌ（ｄ）ＫＨ５５０处理石墨２
（ｅ）ＮＤＺｌ０５处理石墨Ｉ（ｆ）ＮＤＺｌ０５处理石墨２
图３．１不同偶联剂处理石墨填充硅橡胶的ＳＥＭ照片为迸一步研究石墨在硅橡胶中的分散情况，用扫描电镜观察了样品的形貌，。
浅谈硅橡胶性能及其研究进展

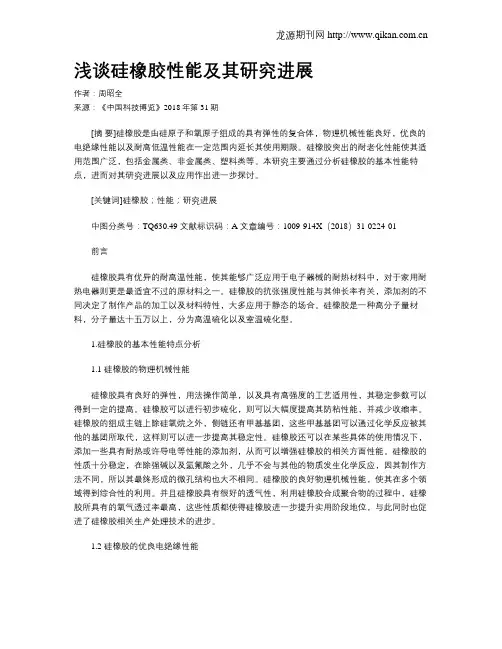

浅谈硅橡胶性能及其研究进展作者：周昭全来源：《中国科技博览》2018年第31期[摘要]硅橡胶是由硅原子和氧原子组成的具有弹性的复合体，物理机械性能良好，优良的电绝缘性能以及耐高低温性能在一定范围内延长其使用期限。
硅橡胶突出的耐老化性能使其适用范围广泛，包括金属类、非金属类、塑料类等。
本研究主要通过分析硅橡胶的基本性能特点，进而对其研究进展以及应用作出进一步探讨。
[关键词]硅橡胶；性能；研究进展中图分类号：TQ630.49 文献标识码：A 文章编号：1009-914X（2018）31-0224-01前言硅橡胶具有优异的耐高温性能，使其能够广泛应用于电子器械的耐热材料中，对于家用耐热电器则更是最适宜不过的原材料之一。
硅橡胶的抗张强度性能与其伸长率有关，添加剂的不同决定了制作产品的加工以及材料特性，大多应用于静态的场合。
硅橡胶是一种高分子量材料，分子量达十五万以上，分为高温硫化以及室温硫化型。
1.硅橡胶的基本性能特点分析1.1 硅橡胶的物理机械性能硅橡胶具有良好的弹性，用法操作简单，以及具有高强度的工艺适用性，其稳定参数可以得到一定的提高。
硅橡胶可以进行初步硫化，则可以大幅度提高其防粘性能，并减少收缩率。
硅橡胶的组成主链上除硅氧烷之外，侧链还有甲基基团，这些甲基基团可以通过化学反应被其他的基团所取代，这样则可以进一步提高其稳定性。
硅橡胶还可以在某些具体的使用情况下，添加一些具有耐热或许导电等性能的添加剂，从而可以增强硅橡胶的相关方面性能。
硅橡胶的性质十分稳定，在除强碱以及氢氟酸之外，几乎不会与其他的物质发生化学反应，因其制作方法不同，所以其最终形成的微孔结构也大不相同。
硅橡胶的良好物理机械性能，使其在多个领域得到综合性的利用。
并且硅橡胶具有很好的透气性，利用硅橡胶合成聚合物的过程中，硅橡胶所具有的氧气透过率最高，这些性质都使得硅橡胶进一步提升实用阶段地位，与此同时也促进了硅橡胶相关生产处理技术的进步。
硅橡胶合成绝缘子外绝缘老化性能研究
收 稿 日期 ：０ ０ ０ — ６ ２ １— ６ ２
电晕 试验 装置 图见 图 １ 交流 电压通 过调 压器 和 。
作 者 简 介 ： 莎 （ ９ ６ ） 女 ， 宁 清 原 人 ， 士 研 究 生 ， 究 ． Ｉ 为新 型 绝 缘 材 料及 其 老化 特 性 。 王秋 １８ 一 ， 辽 硕 研 ｂ￣ －ｌ
量误 差 ≤± １ ＨＡ， 分辨 率 为０２ＨＡ。使 用北京 中科科 ． 仪 Ｋ Ｋ ２ ０Ｂ 型 数字 化 扫 描 电子 显微 镜 对 硅橡 Ｙ Ｙ一 ８０
胶表 面进 行微 观分 析 。
１３ 电晕试验 装 置 ．
究 ， 十 分必 要 的 。 是 本文 通过 自行搭 建 的老 化试 验 系统Ｘ ＨＴ 硅橡 ￣ Ｖ 胶进 行 电晕 及 紫 外 老化 ， 憎 水 性 、 度 、 面形 态 从 硬 表
１２ 性 能测试 －
温度 等 因素作 用 下 ． 得 Ｈ Ｖ硅 橡 胶 的 大分 子 链 较 使 Ｔ
易 断裂 ， 而 引起 材 料 内部 结 构 的 改 变 ¨ 】 从 １ 。另 外 ， ４
本 文 采用静 态 接触 角法 测量 和评 价硅 橡胶 的憎 水性 。 采用 美 国科诺 工业 有 限公 司Ｓ ２ ０ ／ 动／ Ｌ ０ ＡＢ 静态
合 成 绝 缘 子长 期 在 大气 环 境 中运 行 ， 可 避免 地 承 不
受 日照 、 湿 、 差 及 空 气 中有 害物 质 等 大 气 环 境 高 温 因 素 引起 的 老 化 以及 绝 缘 子 表 面放 电 引 起 的 电老 化 。 缘 子外 绝 缘 材 料 的老 化 会 影 响绝 缘 子 正 常稳 绝 定 运行 ．甚 至 影 响 电力 系统 的 正 常稳 定 运 行 。 因
加成型液体硅橡胶合成及其补强因素的研究 (1)
华南理工大学硕士学位论文加成型液体硅橡胶合成及其补强因素的研究姓名：于亮申请学位级别：硕士专业：材料学指导教师：赵建青20030601摘要摘要本文对端乙烯基聚二甲基硅氧烷的合成过程和硫化过程，以及加成型液体硅橡胶补强因素进行了研究。
全文共分三部分，第一部分为端乙烯基聚二甲基硅氧烷合成催化剂和合成动力学的分析；第二部分为影响端乙烯基聚二甲基硅氧烷硫化时间各因素的研究；第三部分为影响加成型液体硅橡胶力学性能各因素的研究。
Ｉ发现合成端乙烯基聚二甲基硅氧烷的两种常用催化剂ＫＯＨ和Ｍｅ４ＮＯＨ有非常不同的封端剂利用率，分别为５２．１％和７１．９％。
对两种催化剂下聚合反应的动力学进行了研究，从分子结构的角度解释了动力学曲线中出现分子量峰值的原因。
结合催化剂的不同后处理方式确定了ＫＯＨ和Ｍｅ。
ＮＯＨ的较合适的反应温度分别为１４５℃和１１０℃。
并建立了本试验条件下产物分子量与粘度之间的拟合公式ｌｇｎ＝４．３５１９Ｍｎ－－１６．２４。
ＪＩ研究了端乙烯基聚二甲基硅氧烷在硫化过程中交联剂、催化剂和抑制剂对胶料硫化时间的影响。
发现交联剂的最佳比例是使Ｓｉ．Ｈ：Ｓｉ—Ｖｉ处于１．６－１．８：１。
催化剂的添加量以１０ｐｐｍ为宜，过多或过少都会增长硫化时问。
抑制剂能够有效的增加硫化时间。
当催化剂为１０ｐｐｍ，抑制剂添加０．２％时胶料有较合适的硫化时间。
ＩＩＩ研究了影响加成型液体硅橡胶力学性能的各种因素。
发现基础胶料的数均分子量、分子量分布和乙烯基含量分别为４２０００、１．６左右和０．１２～０．１６％时胶料有最好的力学性能。
石英粉是硅橡胶降低成本的廉价填料，但由于相容性不好，使填充胶料的力学性能下降很多，必须经过偶联剂处理使用。
通过电镜发现偶联剂可以有效提高填料和胶料的相容性。
而且由于乙烯基三甲氧基硅烷偶联剂中含有的乙烯基可以在硫化过程中参加交联反应，增加填料和胶料的结合，所以用它处理的填料有更高的撕裂强度等力学性能。
石英粉可以与白炭黑并用作为硅橡胶的补强填料。
硅橡胶的制备方法及其性能研究
硅橡胶的制备方法及其性能研究摘要：硅橡胶是一种重要的弹性材料，具有优良的耐高温、耐老化和耐腐蚀性能。
本文主要介绍了硅橡胶的制备方法以及其性能研究进展。
首先，介绍了硅橡胶的基本性质和应用领域；然后，详细探讨了硅橡胶制备的常用方法，包括加工方法、反应条件和配方设计等；最后，综述了硅橡胶性能研究的主要内容，包括力学性能、热性能、耐候性能和耐腐蚀性能等。
通过对硅橡胶的制备方法和性能研究的深入探讨，可以为硅橡胶的应用提供参考和借鉴。
1. 引言硅橡胶是一种由有机镀硅聚合物构成的高分子材料，具有许多独特的性能和广泛的应用。
硅橡胶的主要特点是耐高温、耐老化和耐腐蚀性能出色，广泛应用于电子、航空、汽车、医疗等领域。
为了满足不同应用领域的需求，研究人员开发了许多不同的硅橡胶制备方法，并通过研究硅橡胶的性能来提高其应用性能。
2. 硅橡胶的制备方法2.1 加工方法硅橡胶的制备方法一般分为液体制备法和固体制备法。
液体制备法主要包括溶胶-凝胶法、水解-缩聚法和乳液法等。
固体制备法主要包括加热法、热解法和干燥法等。
这些制备方法各有特点，可根据实际需求选择合适的制备方法。
2.2 反应条件硅橡胶的制备过程主要涉及到硅酮键的形成和交联反应。
反应条件的选择对于硅橡胶的结构和性能具有重要影响。
常见的反应条件包括反应温度、反应时间和反应物的用量等。
2.3 配方设计硅橡胶的配方设计是制备过程中的关键步骤，直接影响到硅橡胶的性能。
配方设计一般包括硅橡胶的基础成分、增塑剂、填料和交联剂等。
通过合理设计配方，可以调节硅橡胶的化学结构和物理性能，以满足不同应用领域的需求。
3. 硅橡胶的性能研究硅橡胶的性能研究主要包括力学性能、热性能、耐候性能和耐腐蚀性能等方面。
3.1 力学性能硅橡胶的力学性能主要包括拉伸强度、断裂伸长率、硬度和弹性模量等。
通过控制硅橡胶的结构和配方，可以调节硅橡胶的力学性能，以满足不同应用领域的需求。
3.2 热性能硅橡胶的热性能主要包括热稳定性、热导率和热膨胀系数等。
硅橡胶行业研究报告
硅橡胶行业研究报告硅橡胶是一种由硅和橡胶混合而成的弹性材料，具有优良的耐高温、耐低温、耐油、耐磨、耐老化、耐辐射和隔热等性能，被广泛应用于汽车、电子电器、航空航天、建筑和医疗等领域。
本文将对硅橡胶行业进行研究，并提供相应的报告。
一、行业概述硅橡胶行业属于橡胶制品行业的一个重要分支，主要包括硅橡胶生产、加工和销售等环节。
硅橡胶具有优良的物理、化学和机械性能，被广泛应用于各个领域。
随着科技的不断发展和人们对产品质量要求的提高，硅橡胶的需求量不断增加。
二、市场需求分析1.汽车行业：汽车是硅橡胶的主要应用领域之一，随着汽车产量的不断增加和对产品安全性要求的提高，硅橡胶的需求量也在逐年增加。
2.电子电器行业：电子产品中需要使用硅橡胶作为密封材料、绝缘材料等，随着电子电器产业的迅猛发展，硅橡胶的需求量也在持续增加。
3.航空航天行业：硅橡胶在航空航天领域中有非常重要的应用，如密封圈、防护套等，随着航空航天技术的进步，硅橡胶的需求也呈现出增长趋势。
4.建筑行业：硅橡胶在建筑领域中主要用于绝缘、防水、防火等方面，随着城市化进程的加速，建筑行业对硅橡胶的需求也在增长。
三、竞争格局1.产品质量：硅橡胶是一种高技术含量的产品，产品质量的好坏直接关系到行业的竞争力。
具备先进技术和设备的企业能够生产出高质量的硅橡胶产品，从而获得市场竞争的优势。
2.价格竞争：由于市场需求量较大，短期内供应相对充足，企业之间通过价格战来争夺市场份额。
这导致硅橡胶行业的产品价格相对较低，企业的盈利空间受到一定的压缩。
3.品牌影响力：知名度和声誉较好的企业，凭借其品牌影响力和产品质量优势，能够吸引更多的客户，增强市场竞争力。
四、发展趋势1.制造工艺的改进：硅橡胶制品的制造工艺有待进一步改进，以提高产品质量和降低生产成本。
2.材料研发的创新：硅橡胶材料的研发创新是行业发展的关键，通过研发新材料，提高硅橡胶的机械性能和耐温性能，满足现代化生产的需求。
硅橡胶结构、性能与加工工艺
硅橡胶结构、性能与加工工艺硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能,硅橡胶突出的性能是使用温度宽广,能在-60℃(或更低的温度)至+250℃(或更高的温度)下长期使用。
但硅橡胶的抗张强度和抗撕裂强度等机械性能较差,在常温下其物理机械性能不及大多数合成橡胶,且除腈硅、氟硅橡胶外,一般的硅橡胶耐油、耐溶剂性能欠佳,故硅橡胶不宜用于普通条件的场合,但却非常适用于许多特定的用途。
还值得指出的是,在生物医学工程中,高分子材料具有十分重要的作用,而硅橡胶则是医用高分子材料中特别重要的一类,它具有优异的生理惰性,无毒、无味、无腐蚀、抗凝血、与机体的相容性好,并能经受苛刻的消毒条件。
根据需要可加工成管材、片材、薄膜及异形构件,可用做医疗器械、人工脏器等。
现今国内都有专门的医用级硅橡胶。
一、硅橡胶的品种硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。
按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。
按所用单体的不同,则可分为甲基乙烯基硅橡胶,甲基苯基乙烯基硅橡胶、氟硅,腈硅橡胶等。
1、二甲基硅橡胶(简称甲基硅橡胶):制备高分子量的线型二甲基聚硅氧烷橡胶,必须要有高纯度的原料,为保证原料的纯度,工业上通常是先将经过精镏提纯,含量为99.5%以上的二甲基二氯硅烷在乙醇—水介质中,在酸催化下进行水解缩合,并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷,然后再使四环体在催化剂作用下,形成高分子线型二甲基聚硅氧烷。
二甲基硅橡胶的形成反应可用下式表示:二甲基硅橡胶生胶为无色透明的弹性体,通常用活性较高的有机过氧化物进行硫化。
硫化胶可在—60~+250℃范围内使用,二甲基硅橡胶的硫化活性低,高温压缩永久变形大,不宜于制厚制品,厚制品硫化比较困难,内层亦易起泡。
由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优,故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。
膜用高乙烯基含量硅橡胶的合成及膜性能研究
ｆ ｒｔｅ ｍｅ ｒ ｎ ｓｗｉ ｉ ｅ ｎ ｉ ｙ ｏ ｔ ｎ ｅ ｏ ａ ｅ ． Ｔ ｅ ｒ ８ ｈ Ｗａ ｈ ｔｗ ｅ ｈ ｉｙ ｏ ｔ ｎ ａ ％ ～ １ ％ ｏ ｍｂ ａ ｅ ｔ ｄ ｆ ｒ ｔｖｎ ｌｃ ｎ ｅ ｔｗ ｒ ｃ ｍｐ ｒ ｄ ｈ ｈ ｅ ｅ ｈ ｕ ｓ ｔ ａ ｈ ｎ ｔ ｅ ｖｎ ｌｃ ｎｅ ｔＷ ５ ｅ ｓ ０
（ ｏ ｍ １ ，ｔｅｍ ｍ ｒ ｅｐｒ ｒ ａｃ ａ ｇｏ ｍ ｌ ｏ） ｈ ｅ ｂａ ｆ ｎ ｅＷ ｏｄ． ／ ｎ ｅ ｏ ｍ ｓ
Ｋｅ ｏ ｄ ：１ ３ ｄ ｖｎ ｌ ｉｉ ｘ ｎ ；ｐ ｔ ｓｕ ｈ ｄ ｏ ｉ ｅ Ｐ ｙＷ ｒｓ ， － ｉ ｙ— ｓｌ ａ ｅ ｏ ａ ｉ ｍ ｙ ｒ ｘｄ ； ＶＤＭＳ； ｃ ｍｐ ｓ ｅ ｍｅ ｒ ｅ ｒｇ ｅ ａａ ｉｎ； ｇ ｓ ｐ ｒ ｉ ｄ ｏ ｓ ｏ ｏ ｉ ｍｂ ａ ｓ ｆ ａ ｓ ｐ ｔ ｔ ｎ ｏ ｓ ｒ ｏ ａ － ｅ
膜用高 乙烯基含量硅橡胶 的合成及膜性能研究
杨 大令 ，赵 婵 ，张 守海 ，高 健 ，蹇 锡 高
１６ １ ） １０ ２ （ 大连理工大学 化工学 院 高分子 材料 系，辽宁 大连
摘要：以八 甲基环四硅氧烷 （ Ｄ ）、四甲基 四乙烯基环 四硅氧 烷 （ ）为单 体 ，端乙烯基硅 油 （ Ｄ” ＭＭ” 为封 ） 端剂，Ｋ Ｈ为催化剂 ，合成了一系列高乙烯 基含量的硅橡胶 Ｐ Ｄ 。研究 了封 端剂 和催化剂加 入量对产物粘度 Ｏ Ｖ ＭＳ 及收率 的影响。结果表明 ，封端剂质量分数 ０ ９ ～１８ ，催化剂质量分数 ０ ０ ％ 一 ． １％ 时 ，所得产物粘度 ．％ ．％ ．１ ００５ 适 中，收率 大于 ８ ％。以 Ｐ Ｄ Ｓ为复合膜涂层 材料 ，制备气 体分离复合膜 ，比较 了不 同乙烯基 含量 Ｐ Ｄ Ｓ对 ６ Ｖ Ｍ Ｖ Ｍ 氮氧透气性和分离性的影 响，当乙烯基摩 尔含量为 ５ 一１％ 时 ，膜的综合性能 良好 。 ％ ０ 关键词 ：ＭＭ ；Ｋ Ｈ；Ｐ Ｄ Ｓ Ｏ Ｖ Ｍ ；气体分离复合膜 ；透气系数 Ｐ；分离系数 中 图分 类 号 ：Ｑ ３ Ｔ ３３ 文献 标 识 码 ： Ａ 文 章 编 号 ：０ ７７０ （ ０７ ０ －０６０ １０ －８ ４ ２ ０ ）３ｏ １－４
加成型硅橡胶增粘剂的制备及性能研究
性 ，在作 为灌封 、涂覆 、嵌件 注射 成型 材料使 用
时 ，粘接 性很 差 Ｊ 。 目前 ，提 高硅橡 胶与各 种材 料 的粘 接性 的方 法主要有 三种 ：一是 用底涂 剂对 基材表 面进 行处
理 ，该 法增加 了生产 工序 和生产 时 间 ，降低 了生 产效率 ，同时底涂剂 多使 用易燃 溶剂 ，造成 了运 输危 险以及环 境污染 ；二 是通 过改变基 胶分 子结 构增强 粘接性 ，但 此法 由于实 际生产 过程 比较复
文献 的 总结 ，本 实验合 成 了 ６种增 粘剂 ，并考 察
了其 增粘 效果 。
器 厂 ；捏 合 机 ：Ｘ Ｘ一１０ Ｄ ０ ，如 皋 市 鑫 德 塑料 机
械有 限公 司 ；三辊 研 磨 机 ；Ｓ ６ Ｇ ，常州 市 武进 八 方机 械 厂 。
１２ 增 粘剂 的制备 ．
１ 实验
研 究 ・开 发
噶・料２ ， （： ６ 钒甜，１２ １ ３ ３ ｌ ０ ４ ）２ ０
Ｓ Ｌ ＣＯ Ｉ Ｉ ＮＥ ＭＡＴ ＲＩ Ｅ ＡＬ
加 成 型 硅 橡 胶 增 粘 剂 的 制 备 及 性 能 研 究
陈 华 ，张 雨薇 ，蔡 庆 军
（ 海 灼 １ 细化 工 有 限公 司 ，上 海 ２ １０ ） 上 ３精 ０ ６ ３
一
收稿 日期 ：２０ ０ ９—０ ９—０ 。 １ 作 者 简 介 ：陈 华 （ ９ ３ ） １８一 ，男 ，硕 士 ，主 要 从 事硅 橡 胶 助
剂 的研 究 工 作 。 Ｅ—ｍ ｉ ｈｓ１３ ０ ＠ ｙｈｏｃｒ．ｎ ａｌ ｔ ２ ２ ２ ａｏ．ｏ ｃ 。 ：ｃ ０ ｎ
三 乙氧基硅烷 ：杭 州沸 点化工有 限公 司 ；正硅酸
有机硅橡胶的合成工艺研究
有机硅橡胶的合成工艺研究有机硅橡胶是一种具有良好性能的高分子材料，具有耐高温、耐寒、耐油、耐酸碱、耐臭氧等优点，广泛应用于航空、汽车、建筑、电子等领域。
其合成工艺是通过聚合反应将有机硅单体转化为高分子有机硅橡胶。
有机硅橡胶的合成工艺研究包括以下几个方面：1. 有机硅单体的选择：有机硅橡胶的合成首先需要选择合适的有机硅单体。
常见的有机硅单体包括硅烷、硅氢烷、硅乙烯等。
根据不同的应用需求和材料要求，选择合适的有机硅单体进行合成。
2. 反应体系的设计：有机硅橡胶的合成需要设置适当的反应体系，包括催化剂的选择和反应条件的控制。
常用的催化剂有氰化合物、碳酸酯等，通过调节反应温度、反应时间、溶剂等条件来控制反应的进行。
3. 聚合反应的控制：有机硅橡胶的合成是一个聚合反应过程，需要控制聚合反应的程度和分子量。
通过控制反应体系的温度、气氛、催化剂浓度等参数，可以控制聚合反应的速率和分子量分布。
4. 合成后处理：有机硅橡胶合成后需要进行后处理，主要包括分离、洗涤、干燥等步骤。
分离可以通过溶剂萃取、沉淀等方法，洗涤则是通过溶剂或者水进行，最后通过干燥得到最终的有机硅橡胶产物。
5. 物理性能测试：对合成后的有机硅橡胶进行物理性能测试，包括拉伸性能、硬度、耐磨性、低温性能等指标。
通过这些测试来评估有机硅橡胶的性能和应用范围。
在有机硅橡胶的合成工艺研究中，需要综合考虑反应体系的设计、聚合反应的控制和合成后处理等因素，以达到预期的合成效果和产品性能要求。
同时，合成工艺的优化也是一个持续改进的过程，通过对反应条件、催化剂、有机硅单体等方面的研究，进一步提高有机硅橡胶的合成效率和性能。
总之，有机硅橡胶的合成工艺研究是一个综合性的课题，需要充分考虑反应体系的设计、聚合反应的控制和合成后处理等因素。
通过合理选择有机硅单体、优化反应条件和控制聚合反应的程度，可以合成出具有优异性能的有机硅橡胶产品。
硅橡胶的制备及其性能研究
硅橡胶的制备及其性能研究硅橡胶是一种由有机硅元素构成的高分子材料，具有很好的耐高温、耐热老化、耐腐蚀、耐寒性能和优异的电绝缘性能等特点，因此被广泛应用于汽车、电子、医疗器械、工业设备等领域。
本文将从硅橡胶的制备和性能两个方面进行探讨。
一、硅橡胶的制备硅橡胶的制备常采用分散相法，即将有机硅化合物（如甲基三氯硅烷、甲基三乙氧基硅烷）与二氧化硅、炭黑等填料混合，加入遇水交联促进剂（如乙烯二醇）和催化剂（如过氧化氢），在高温高压条件下反应制得。
在制备过程中，控制反应温度和时间是关键。
反应温度通常在150~200℃之间，反应时间视材料的特性和加工要求而定。
制备出来的硅橡胶一般需要进行热处理，以促进分子交联，提高材料的耐热性能和机械性能。
二、硅橡胶的性能研究1. 耐高温性能硅橡胶的耐高温性能是其最重要的性能之一，与传统的橡胶材料相比，硅橡胶的耐高温性能更为优异。
一般来说，硅橡胶能够承受高达250℃的高温，甚至在极端的情况下，可以耐受400℃以上高温。
这种耐高温特性使得硅橡胶被广泛应用于汽车、航空航天等领域。
2. 耐热老化性能硅橡胶的耐热老化性能也比较优异，即使长时间暴露在高温环境下，其弹性和物理性能也能够保持稳定。
这种耐热老化特性是由于硅橡胶分子结构中含有大量的硅氧键，这种键的热稳定性非常高，可以防止分子链的断裂和降解。
3. 耐腐蚀性能硅橡胶具有很好的耐腐蚀性能，可以在强酸、强碱等恶劣环境下使用。
这种特性使得硅橡胶被广泛应用于化工、医疗器械等领域。
4. 机械性能硅橡胶的机械性能也很优异，不仅具有良好的弹性和拉伸性能，还具有很好的抗压性能和耐磨性能。
这种优异的机械性能使得硅橡胶被广泛应用于机械设备、汽车配件等领域。
总之，硅橡胶具有很多优异的性能特点，如耐高温、耐热老化、耐腐蚀、机械性能等，因此被广泛应用于各种领域。
未来，随着科技的不断发展和改进，我们相信硅橡胶材料的性能和应用范围将会不断扩大和完善。
硅橡胶物性报告
引言概述：硅橡胶是一种以硅谷作为主要组成成分的弹性材料，具有良好的物理和化学性质，在各个领域得到广泛应用。
本报告将主要探讨硅橡胶的物性特点。
正文内容：一、硅橡胶的机械性能1.弹性模量：硅橡胶具有良好的弹性，其弹性模量较低，使其具有良好的挠曲性和抗拉伸性。
2.抗拉强度：硅橡胶在拉伸状态下具有较高的抗拉强度，能够承受一定程度的外力作用。
3.压缩变形：硅橡胶具有较好的压缩变形性能，可通过调整配方和硬度来实现不同程度的压缩变形。
二、硅橡胶的热性能1.热稳定性：硅橡胶具有较好的热稳定性，在高温环境下能够保持较好的物理和化学性质。
2.火焰阻燃性：硅橡胶具有良好的阻燃性能，在火灾情况下不易燃烧，能够起到有效的阻止火势蔓延的作用。
3.导热性：硅橡胶导热系数较低，使其在热隔离方面具有较好的性能。
三、硅橡胶的化学性能1.耐酸碱性：硅橡胶对酸碱有较好的耐受性，不易受到腐蚀和损害，能够在酸碱环境下稳定使用。
2.耐溶剂性：硅橡胶对一些溶剂具有较好的耐受性，不易溶解，能够在液体中良好地保持物理特性。
3.耐氧化性：硅橡胶在氧气的作用下不易发生氧化反应，能够在氧气环境下长期稳定使用。
四、硅橡胶的电性能1.绝缘性能：硅橡胶具有优异的绝缘性能，能够有效隔离电流，用于电器设备和电子器件具有很高的安全性。
2.耐电压性能：硅橡胶对电压具有较高的耐受能力，能够承受一定程度的电压影响而不损坏。
3.介电常数：硅橡胶的介电常数较低，使其在电子器件等领域具有较好的应用潜力。
五、硅橡胶的其他物性特点1.耐老化性：硅橡胶具有较好的耐老化性能，能够在长期使用过程中保持良好的物理和化学性质。
2.耐候性：硅橡胶对于阳光、湿气和氧气有良好的耐受性，能够在各种恶劣环境下长期使用。
3.密封性能：硅橡胶具有较好的密封性能，能够有效防止液体、气体等的渗透和泄漏。
总结：硅橡胶作为一种重要的弹性材料，在各个领域具有广泛的应用。
本报告从硅橡胶的机械性能、热性能、化学性能、电性能以及其他物性特点五个方面进行了详细阐述。
硅橡胶的研究进展
硅橡胶的研究进展硅橡胶是一种重要的有机高分子材料，具有优异的耐高温、耐低温、耐候、电气绝缘等特性，因此在航空航天、电子电气、汽车制造、医疗器械等领域得到广泛应用。
随着科学技术的发展，硅橡胶材料的研究和应用也在不断深入和发展。
目前，硅橡胶市场正面临着许多发展机遇和挑战。
其中，一些新型的硅橡胶材料和制备方法的出现，为硅橡胶的应用拓展了新的领域。
例如，以聚硅氧烷为软段、以聚硅氮烷为硬段的硅氮橡胶，具有优异的耐高温性能和机械强度，成为航空航天、汽车制造等领域的新宠。
此外，一些新的制备方法如微波辐射固化、等离子体表面修饰等，也为硅橡胶的制备和应用提供了新的可能。
为了更好地了解硅橡胶的研究现状和发展趋势，我们采用了文献调研和实验研究相结合的方法。
首先，我们对国内外相关文献进行了系统梳理和分析，了解硅橡胶的最新研究动态和发展趋势。
同时，我们也设计了一系列实验，对不同种类的硅橡胶材料进行了性能测试和表征，以便更好地掌握其内在规律和实际应用性能。
通过文献调研和实验研究，我们发现了一些有趣的事实。
首先，硅橡胶市场正在呈现出快速增长的趋势，特别是在一些新兴领域如新能源、环保等的应用前景非常广阔。
其次，新的硅橡胶材料和制备方法的研究也在不断进行，为硅橡胶的应用提供了更多的可能性。
最后，硅橡胶在生物医学领域的应用研究也正在深入开展，有望在医疗器械、生物材料等领域实现更多突破。
总之，硅橡胶作为一种重要的有机高分子材料，在多个领域的应用前景非常广阔。
随着科学技术的不断发展和进步，我们相信硅橡胶的研究和应用也将不断取得新的成果和突破。
未来的硅橡胶领域将更加注重材料的性能提升、制备方法的创新以及新应用领域的拓展，同时，还将大力加强硅橡胶在生物医学等领域的应用研究，为人类的生产和生活带来更多的便利和福祉。
此外，为了应对全球环境和资源的挑战，未来的硅橡胶研究将更加注重绿色、可持续发展。
通过采用环保型原料、优化制备工艺、减少生产过程中的能耗和排放等方式，提高硅橡胶的环保性能和生产效益。
硅橡胶耐热性能的研究与探讨
硅橡胶耐热性能的研究与探讨硅橡胶是一种高性能的合成材料，其最大优点是具有出色的耐热性能。
然而，要了解硅橡胶的耐热性能，需要对其结构和性质有深入的了解。
在本篇文章中，我们将探讨硅橡胶的耐热性能、其常见的应用以及发展趋势。
一、硅橡胶的耐热性能硅橡胶的优点在于其耐高温。
一般可以在-60℃到300℃条件下工作，可适用于高温工况所需的非常规一体成型件、小型轻量结构件、液体密封件和保温材料等领域，但也要考虑材料选择、工艺制造和设备结构三个方面的问题。
硅橡胶还有气密性、耐老化性、耐化学腐蚀性等优点，这些优点使得它广泛应用于电子、医疗、机械、车辆等高温领域。
换句话说，硅橡胶是解决高温问题的理想材料。
硅橡胶的耐热性能取决于它的材料结构和工艺制造。
硅橡胶由交联硅氧烷分子链构成，其内部的硅-氧键可以在高温下保持稳定。
此外，硅橡胶在生产过程中可以通过添加特定的阻燃剂、稳定剂等，来调整其耐热性能。
二、硅橡胶的应用硅橡胶具有优异的耐热性能和耐老化性，已被广泛应用于电子、机械、医疗等领域。
1. 电子硅橡胶在电子领域的应用包括电子器件底座、电子线圈、电缆标签、电感器和高温线束等。
电子元器件的密封件也可以使用硅橡胶材料，因为硅橡胶可以耐受较高的温度，电子元器件以硅橡胶密封件密封可以抵御高温和化学腐蚀。
2. 机械硅橡胶在机械领域的应用包括航空、航天和汽车制造。
在航空和航天领域中，硅橡胶被用于制造各种密封系统和管道，因为硅橡胶可以耐受极高的温度和压力。
同时，硅橡胶还被广泛应用于制造汽车密封件、引擎隔音垫和空气过滤系统等。
3. 医疗硅橡胶也被广泛应用于医疗设备和医用器械，例如人工关节和心脏起搏器。
由于硅橡胶可以抵御高温和化学腐蚀，因此也被用于制造导管、输液器和医用橡胶制品等。
三、硅橡胶的发展趋势1. 硅橡胶制品的规模化生产随着人们对硅橡胶的认识不断增加，硅橡胶制品的需求也在逐年增加。
因此，硅橡胶制品的规模化生产将是未来的发展趋势之一。
硅橡胶的合成与性能研究
硅橡胶的合成与性能研究硅橡胶是一种高分子聚合物材料，具有优异的机械和化学性能。
它由二氧化硅（SiO2）和有机硅化合物（通常为二甲基二苯基硅烷）通过加成聚合反应合成而成。
在合成过程中，有机硅化合物通过与二氧化硅发生加成反应，形成硅链的骨架结构，随后通过交联反应形成硅橡胶。
硅橡胶具有许多显著的性能，其中包括高温稳定性、耐热性、耐候性、耐臭氧性和耐化学腐蚀性。
这些性能使其在广泛的应用领域中得到了应用。
首先，硅橡胶在高温环境中仍然具有良好的机械性能和弹性，因此被广泛应用于制造汽车和航空航天等高温环境下的密封件。
其次，硅橡胶具有优异的电绝缘性能，因此常用于电子产品的绝缘材料。
此外，硅橡胶还具有耐臭氧、耐候和耐化学腐蚀等性能，因此可以用于户外设备、食品加工、化工等领域。
除了以上的性能之外，硅橡胶还具有良好的可加工性和可回收性。
由于硅橡胶分子链结构的特殊性质，使其具有良好的可加工性，可以通过挤出、注射、压延等方法制造成各种形状的制品。
此外，硅橡胶的可回收性也非常好，可以通过物理或化学方法进行回收再利用，减少了资源和能源的浪费，有助于环境保护。
尽管硅橡胶具有诸多优点，但其也存在一些不足之处。
首先，硅橡胶的成本相对较高，制造过程中需要使用特殊的原料和工艺，因此造价较高。
此外，硅橡胶的抗撕裂性和耐磨损性相对较差，容易在长时间使用后出现裂纹和磨损现象。
为了改善硅橡胶的性能，许多研究都聚焦于改进其结构和配方。
例如，引入不同的有机硅化合物可以改变硅橡胶的力学性能和耐热性。
另外，掺入不同的填充剂（如二氧化钛、碳黑等）可以提高硅橡胶的强度和抗撕裂性。
此外，通过改变交联剂的类型和含量，可以调节硅橡胶的硬度和弹性。
除了结构和配方的优化外，也可以利用纳米技术、高温处理等方法来改善硅橡胶的性能。
总而言之，硅橡胶具有许多优秀的性能，但也存在一些待改进的领域。
通过对其结构和配方的研究与优化，可以进一步提高硅橡胶的性能，使其在更广泛的应用领域中发挥重要作用。
液态硅胶制备与性能研究
液态硅胶制备与性能研究近几年来，液态硅胶在工业生产领域中得到了广泛应用。
液态硅胶是一种无色透明、稳定、柔软、高透光度和高化学稳定性的高分子材料。
液态硅胶制备技术的发展和研究，对实现高品质硅橡胶的制造和应用具有重要意义。
本文将介绍液态硅胶的基本原理、制备方法及其性能研究方向。
液态硅胶的基本原理液态硅胶是一种由线性硅氧烷链组成的高分子聚合物。
其化学式为R2SiO，其中R代表甲基、乙基、苯乙基或环烷基。
液态硅胶具有高度的介电常数和介电损耗因数、优异的耐高温性、低温性能好、物理性能稳定等特点。
直观上，液态硅胶具有弹性好、可压缩性较强、柔软性好等特点。
由于这些优秀的性能，液态硅胶在电子、航空、出版等领域中都有着广泛的应用。
液态硅胶的制备方法制备液态硅胶的方法主要有两种：聚合方法和水解缩合法。
在水解缩合法中，硅酸酯或硅醇在酸水催化剂的作用下，水解成成硅醇（Si(OH)4）或有机硅水解产物，随后在存在酸催化剂的情况下进行缩合反应，生成线性或交联的聚硅氧烷链。
而在聚合方法中，则是通过高分子催化剂，对硅氧烷分子进行聚合的方式制备液态硅胶。
液态硅胶的性能研究方向液态硅胶的性能研究方向主要分为物理性能和化学性能两个方向。
物理性能包括硬度、拉伸强度、伸长率、膨胀系数、耐磨性、透光性等，包含了液态硅胶在使用过程中的机械性能和光学性能。
而化学性能分析则是研究液态硅胶在各种纯化条件下或工业生产条件下，受到的污染、脱水、氧化或过度热分解等因素对硅氧烷链和温度、时间和浓度的影响。
对液态硅胶的化学性能研究可以大大提高其使用的安全性、耐久性和生产效率，并有利于以后工业生产维护。
在液态硅胶的性能研究方向的基础上，还有一些与应用相关的研究，如液态硅胶的加工工艺研究、硅胶成型技术的研究等等。
这些研究方向都对液态硅胶的应用和发展起到推动作用。
结语液态硅胶是一种十分重要的高分子聚合物，在工业生产领域中应用广泛。
其制备方法和性能研究方向尚待进一步研究和探索。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ｔ ｎｌ ｓｅａ ａ ｓ Ｐ Ｄ （ ｌｃｅ Ｄ ）ａ ｒｓ ｉｋｎ ｇｎ，ｓ ｉ ｎ ｂ ｅ ａ ｒｐ ｒ ．Ｐｏ ｅｔ ｓｏ ｅｓｉｏｅ ｉ ａ ｉ ｙｎｔ ， Ｔ Ｉ ｂｏｋ ｄＴ Ｉ ｓｃｏｓ ｎ ｉｇａｅ ｔ ｉｃ ｅ ｒ ｂ ｒｗ ｓｐｅ ａｅ ｏ ｏ ｅ ｌ ｌｏ ｕ ｄ ｒｐｒｅ ｆｔ ｉｃｎ ｉ ｈ ｌ
Ｔｈ ｎ ｈｅ ｉ ｎ ｏ ｅ ｔｅ ｆＳ ｌｃ ｎ ｂｂ ｒ ｅ Ｓｙ ｔ ｓｓａ ｄ Ｐｒ ｐ ｒ ｉｓｏ ｉｉｏ ｅ Ｒｕ ｅ
ⅣＧ Ｔ ｏ ａ
（ ｈｎ ｏ ｇＩｓｔｔ ｏ ｉ ｔ ｎ ｕｔ ， ｈ ｎ ｏ ｇＪ ａ ５ ３ ３ Ｃ ｉａ Ｓ ａｄ ｎ ｎｔｕｅ ｆ ｇ ｄ ｓｙ Ｓ ａ ｄ ｎ ｉ ｎ２ ０ ５ ， ｈｎ ） ｉ Ｌ ｈＩ ｒ ｎ
・
８・ ２
广州化工
２ １ 年 ３ 卷第 ｔ ０１ ９ 期
硅 橡 胶 的 合 成 与 性 能 研 究
王 涛
（ 东轻 工业 学院 ，山 东 济 南 ２ ０ ５ ） 山 ５ ３ ３
摘 要 ： 合成分子量 ２ ０左右的羟丙基封端聚硅氧烷， ００ ０ 并以此为基胶 ，， １４ 一丁二醇为扩链剂， Ｄ（ Ｐ Ｉ封闭的Ｔ Ｉ为交联剂制 Ｔ Ｄ）
得 了广 泛 的应 用 。
（ Ｔ Ｉ作为交联剂进行 了硫 化硅橡胶研究 。 Ｐ Ｄ）
１ 实验 部 分
１ １ 原料 与试 剂 ．
丙 烯 醇 （ ． ． ， 海 化 学 试 剂 总 公 司 ； 甲基 二 硅 氮 烷 （ Ａ Ｒ ）上 六 ≥
聚硅氧烷是制备硅橡胶的主要原料 ， 然而 ， 聚硅氧烷 的分子 间作用力 比较弱 ， 当它作 为一种特 殊材料时力学性 能 比较差 ， 在
ｃ ｎ ｚ ｄ ｔｍｅ ａ ｄ ｔ ｅ ｃ ｎ ｅ ｔｏ ａａ ｙ ｔｏ ｈ ｒ ｐｅｔｅ ｆｐ ｌｕｒ ｔ ｎ ｓｗｅ ｅ ｄ ｓ ｕｓｅ ｎ ｄ ｔ ｉ． Ｆ ｎ ｌ ａ ｉｅ ｉ ｎ ｈ ｏ ｔ ｎ ｆｃ ｔｌｓ ｎ ｔｅ ｐ ｏ ｒｉ ｓｏ ｏｙ ｅｈａ ｅ ｒ ｉｃ ｓ ｄ ｉ ｅａｌ ｉ ａ ｌ ｙ，ｔ ｅ ｅｆ ｃｓｏ ｈ ｆ ｔ ｆ ｅ
原 子 上 的 羟 基 相 比 ， 入 羟 烃 基 制 得 的 聚 氨 酯 一聚 硅 氧 烷 等 共 引
， 收集 １５—１６℃馏 ２ ２ 分 ； 甲基 二 硅 氧 烷 （ ９ 工 业 品 ） 武 汉 化 工 研 究 院 ； 醇 四 ≥９ ％ ， 甲 （ ９ ． ％ Ａ Ｒ ） 天津市恒 昊公司化学 试剂厂 ； ＞ ／ ９５ ．． ， 异丙 醇 一铂催
ｒ ｂ ｅ ｆｔｎ ｉ ｔ ｎ ｔ ｕ ｂ ｒｏ ｓｌ ｓｒ ｇｈ，ｅ ｔｎ ｉｎ ａ ｄｔａ ｔ ｎ ｔ ｅｅｏ ｔｉｅ ．Ｔ ｅｉｆ ｅ ｃ ｃｏｓｏ ｕｃ ｎｚ ｄｔｍｐ ｒｔｒ ，ｖ ｌ ｅ ｅ ｅ ｘｅ ｓｏ ｎ ｒｓ ｅ ｇｈｗ ｒ ｂａｎ ｄ ｈ ｎ ｕ ｎ ｅｆ ｔｒ ｆｖ ｌａ ｉ ｅ ｅａｕｅ ｕ— ｅ ｒ ｌ ａ ｅ
Ｋｅ ｒ ｓ ｓ ｃ ａ ａ ｅ ｙ ｒ ｘ ｐ ｏ ｙ —ｔｒ ｎ ｔ ｄ ｐ ｌｓｌｘ ｎ ｓ ｉ ｃ ｎ ｕ ｂ ｒ ｙ ｗｏ ｄ ：ｉ ｙ ｎ ｔ ；ｈ ｄ ｏ ｙ ｒ ｐ ｌ ｅｍｉ ａｅ ｏ ｙ ｉ ａ ｅ ；ｓｌ ｏ ｅ ｒ ｂ ｅ ｏ ｏ ｉ
硅橡胶具有耐高低 温 、 耐候 、 臭氧 、 电弧 、 耐 抗 电气绝 缘性 、 高透气性及生理惰性等优异性能 。且硅橡胶制 品具有优异 的综 合性能和 良好的技术经 济效果 ， 已在航 空 、 宇航 、 电气 、 电子 、 化 工、 仪表 、 汽车 、 机械等工业及医疗卫生 、 日常生 活各个领域 中获
备 了硅橡胶 ， 同时测试 了所得硅橡胶的拉伸强度 、 断裂伸长率 、 撕裂强度 、 氏硬度等性能 ， 邵 讨论 了硫化温度 、 硫化时间 、 化剂用量等 催 各种 因素对硅橡胶性能的影 响 ， 并也与使用相应未封闭的 Ｔ Ｉ 交联剂进行 了比较 。 Ｄ作
关键 词 ： 异氰酸酯； 羟丙基封端聚硅氧烷； 硅橡胶
Ａｂｓｒ ｃ ：Ｈｙ ｒ ｘ ｐ ｏ ｙ ｔａ ｔ ｄ ｏ ｙ ｒ ｐ ｌ—ｔｒ ｎ ｔｄ ｐ ｌｓｌｘ ｎ ｓｗｉ ｌ ｃ ｌ ｒｗｅｇ ｔｏ ｂ ｕ ０ ０ ０ ｗｅ ｅ ｓ ｎ ｈ ｓｚ ｄ Ｕｓｎ ｅ ｍｉ ａｅ ｏ ｙ ｉｏ ａ ｅ ｔ ｍｏｅ ｕ ａ ｉｈ ｆａ ｏ ｔ２ ０ ｒ ｙ ｔ ｅ ｉｅ ． ｈ ｉｇ ｔ ｅ ｈ ｄ ｏ ｙ ｒ ｐ ｌ—ｔｒ ｎ ｔ ｄ ｐ ｌ ｓｌｘ ｎ ｓ ａ ａ ｅ ｇ ｍ ，１， 一ｂ ｔｎ ｄ ｏ ｓｃ ａｎ ｅ ｔ ｎ ｅ ｎ ｈｅ ｂ ｏ ｋ ｄ ｐ ｌｆ ｃ ｈ ｙ ｒｘ ｐ ｏ ｙ ｅ ｍｉ ａｅ ｏｙ ｉｏ ａ ｅ ｓ ｂ ｓ ｕ ４ ｕ ａ ｅ ｉｌａ ｈ ｉ ｘｅ ｄ ｒａ ｄ ｔ ｌ ｃ ｅ ｏｙｕｎ －
ｂ ｏ ｋ ｄ ｉｏ ｙ ｎ ｔ ｎｄ ｕｎ ｌｃ ｅ ｓ ｃ ａ ａｅ ａ ｒ ｓ ｉ ｇ ａ ｅ ｔ ｆｐ ｌｕ ｅｈ ｎｅ ｒ ｉｃ ｓ ｄ． ｌｃ ｅ ｓ ｃ ａ ａ ｅ ａ ｂｏ ｋ ｄ ｉｏ ｙ ｎ ｔ ｓ ｃ ｏ ｓｎ ｇ ｎｓ ｏ ｏｙ ｒ ｔ ａ ｓｗｅ ｅ ｄ ｓ ｕｓｅ
一
定程度上限制 了其应用范围。将反应性 基团作为侧基或 端基 引入 硅 氧 烷 链 段 ， 之 成 为活 性 硅 氧烷 ， 与 其 他 有 机 高 分 子 合 使 再 成聚硅氧烷 的嵌段 或接枝 共聚物 … ， 以提高 聚硅氧烷 的力学 可 性 能 ， 可 利 用 聚 硅 氧 烷 的某 些 特 性 使 有 机 高 分 子 改 性 得 到 新 并 的聚合物 。在聚硅 氧烷链 段 中引入羟烃 基 ， 是使 之成 为具有 反应 活性 的碳 官 能 聚硅 氧 烷 的有 效 方 式 之 一 。与 直 接 连 接 到 硅
