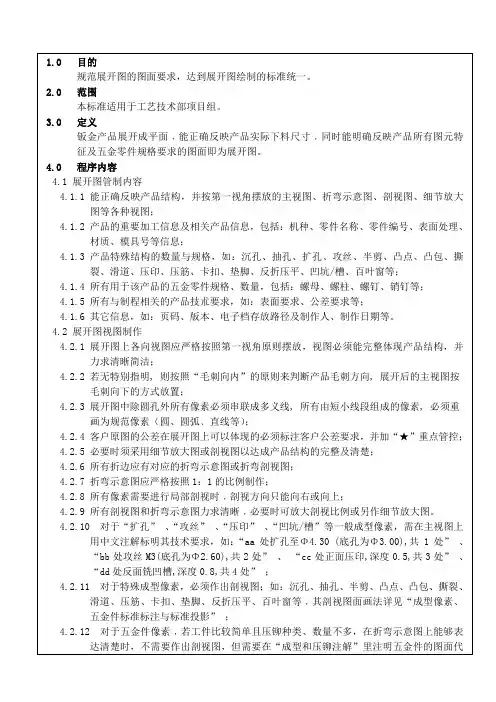

展开图画法标准

一、展开图定义

冲压产品展开成平面，能反映产品料片实际大小的图。

二、展开图图面要求

1.图面要求

a.展开图中必须包含产品图中的所有内孔，内部成型和外部成型的展开的图元。

b.展开图的毛刺面必须向下。

c.展开图中除圆孔外所有圆元必须串联成复线。

d.所有冲裁尖角（除特殊要求外）均要倒圆角R=0.3。

e.冲凸和冲桥形应进行局部剖剖视（剖视方向只能向左或向上）。有较复杂折弯（小

折，抽孔等时应画出局部断面图表示成形以后的断面形状，并用英文注解为

“PRODUCTINAGE…”，在展开主视图中的表示方法同剖视图的形式，只能画为对

应示意图.）

三、图层

0层内孔线，外形线，正面压印线，正面压字压毛边的界限线

BEND层可见折弯线

HIDDEN层不可见折弯线，反面压印线，反面压字

BURR层压毛边线

MARK层英文注解

四、标注

a.展开图必须使用坐标标注形式，小数点精确到二位（UNIT2），尺寸标注放在DIM

层，坐标原点应选为产品的设计基准，尺寸尽量标注齐全（尺寸或图元密集处除

外），但必须标注最外形尺寸、折线尺寸、产品图上标注尺寸对应的展开尺寸、圆

孔大小（相同大小圆孔要在右上角用小写英文字母标识，并标注其数量）。

b.局部剖视和局部断面图形状大小及高度等尺寸尽量标注齐全。

c.局部放大视图采用双数比例：2：1，4：1等等。

d.所有抽牙，抽凸，压毛边，压印，压字等局部成型都必须用英文（特殊情况除外）

按顺序标注其类型、方向的中英文对照如下：

FORMING FARSIDE 抽凸向下FORMING NEARSIDE 抽凸向上

TICK-MARK FARSIDE 反面压印TICK-MARK NEARSIDE 正面压印

S TAMP LETTER NEARRSIDE 正面压字STAMP LETTER PARSIDE 反面压字

DEBURR 压毛边

e.图框中必须填写料厚，材质和毛边方向，其余项须遵守图框内容填写标准。

f.有其他特殊要求时，加注解说明。
