楼宇空调自动控制(自控)系统方案
楼宇空调自动控制(自控)系统方案慧聪网一、设计范围本设计方案为天津市陈塘科技文化园服务中心综合楼空调自动控制系统，完成4层楼14个空调机房18套空调机组和新风机组的自控。
根据甲方提供的建筑平面图、空调自控系统图及甲方要求，我公司凭借多年在中央空调自控领域的丰富经验为此自控系统进行优化设计，采用西门子可编程逻辑控制器PLC配以各类温、湿度传感器，压差传感器对综合楼共四层空调机房18套空调机组和新风机组进行数据检测和自动控制。
对空调机组、新风机组风机启停进行远程控制及状态显示、故障报警，温度湿度等参数显示、超限报警，风过滤器堵塞报警控制，保证综合楼各房间恒温、恒湿控制要求及设备安全运行和远程控制。
二、设计标准DJ/TJ08-601-2001智能建筑施工及验收规范JGJ/T116-92建筑电气设计技术规范GBJ19-87采暖通风与空气调节设计规范GBJ936-86工业自动化仪表工程施工及验收标准国家、地方的相关规范标准货物的制造及验收标准三、设计概述本次综合楼中央空调自动控制系统的设计以严格满足综合楼各房间及展厅、餐厅、厨房、办公区等区域空气质量要求、温湿度要求，系统稳定性、操作性为首要目标，兼顾系统的经济性能为前提，性价比最优为原则进行优化设计。
根据中央空调及楼宇自控的要求，保证整个综合楼各房间的温湿度必须控制在规定范围内，因此需要在选定的房间内安装高精度的温、湿度传感器，压差传感器，电动调节阀，风阀执行器等，对表冷阀、加湿阀、新风执行器进行自动控制，同时将检测信号上传至中央控制室，以便于业主进行综合管理。
因此我公司为本工程设置了中央空调集中控制系统，本控制系统采用SIEMENSS7-200系列可编程逻辑控制器（PLC）安装在各层空调机房的空调机组和新风机组上作为集中控制器，高性能的TD-200文本显示器作为系统工作站的人机对话界面，进行机组运行参数的显示，故障报警，控制参数设定等。
同时将所有空调机房的可变程序控制器通过MODBusRS-485总线方式连接，将各空调机组和新风机组的参数上传至中央控制室，在控制室集中显示各机房空调机组和新风机组的工艺流程画面、运行参数动态显示和控制数据的设定或修改，对报警数据、机组运行数据存档，实现历史数据的查询和各类日报表、月报表的打印，最终实现中央空调控制的自动化和管理办公的无纸化。
楼宇自动化实验指导(精选)(已标)
实验一中央空调系统结构及设备工作原理的了解和掌握一、实验目的1．了解中央空调系统结构。
2．掌握中央空调系统工作原理。
3．掌握中央空调系统手动制冷。
4．掌握中央空调系统手动制热。
二、实验设备1．PC机一台；2．THPBAS-1型实验装置一套；3．实验导线一套。

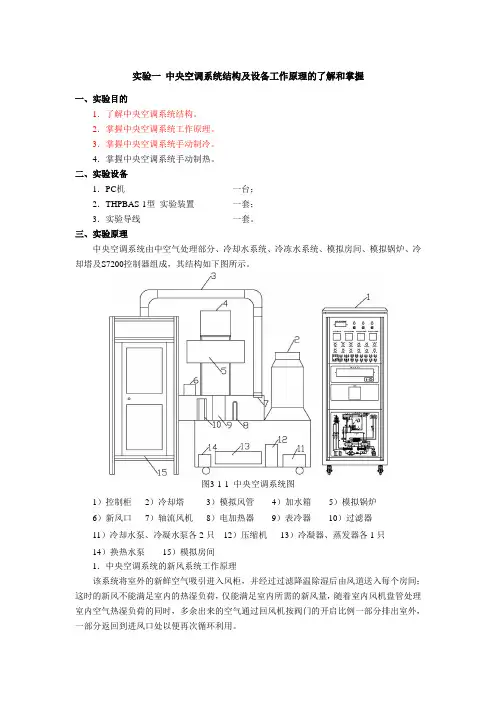

三、实验原理中央空调系统由中空气处理部分、冷却水系统、冷冻水系统、模拟房间、模拟锅炉、冷却塔及S7200控制器组成，其结构如下图所示。
图3-1-1 中央空调系统图1）控制柜2）冷却塔3）模拟风管4）加水箱5）模拟锅炉6）新风口7）轴流风机8）电加热器9）表冷器10）过滤器11）冷却水泵、冷凝水泵各2只12）压缩机13）冷凝器、蒸发器各1只14）换热水泵15）模拟房间1．中央空调系统的新风系统工作原理该系统将室外的新鲜空气吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间；这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用。
2．中央空调系统的有风系统工作原理该系统利用室外主机集中产生冷/热量，将从室内引回的回风（或回风和新风的混风）进行冷却/加热处理后，再送入室内消除其空调冷/热负荷。
3．中央空调系统的水系统工作原理冷/热水机组的输送介质通常为水或乙二醇溶液。
该系统通过室外主机产生出空调冷/热水，由管路系统输送至室内的各末端装置，在末端装置处，冷/热水与室内空气进行热量交换，产生冷/热风，从而消除房间空调负荷。
它是一种集中产生冷/热量，但分散处理各房间负荷的空调系统形式。
四、实验内容及步骤1．制冷控制1.1 检查设备，确保水泵、风机、电加热器、表面式冷却器、压缩机、风机盘管及自控系统等性能良好；各管路系统连接处的紧固、严密程度，无有松动、泄漏现象；航空电缆连接正确。
1.2 将面板上的“控制方式”开关置于“停止”状态；并将电源控制开关置于关的位置；用PC/PPI通讯线连接电脑与PLC主机。
大连理工大学《楼宇自动化》课程设计
网络教育学院《楼宇自动化》课程设计题目：学习中心：层次：专升本专业：电气工程及其自动化年级：学号：学生：辅导教师：刘凤丽完成日期：年月日题目四：洁净空调控制系统的设计为了使洁净室内保持所需要的湿度温度、风速、压力和洁净度等参数，最常用的方法是向室内不断送入一定量经过处理的空气，以消除洁净室内外各种热湿干扰及尘埃污染。
为获得送入洁净室具有一定状态的空气，就需要一整套设备对空气进行处理，并不断送入室内，又不断从室内排出一部分来，这一整套设备就构成了洁净空调系统。
1、请说明洁净空调系统基本构成。
2、简要说明循环空气处理机组的控制方案。
3、说明洁净新风机组的控制方案以及相应功能段的划分。
一、洁净空调系统的基本构成1、洁净空调系统的组成：主要由组合式空调机组，制冷系统，蒸汽系统构成。
2、组合式空调机组：由若干功能根据需要组合成的空气处理机组，通常采用的功能段；新风过滤，空气混合，初效率过滤，表冷器，加热器，送风机，中效过滤，加湿器，回风机等基本组合单元。
3、制冷系统：主要由冷水机组，冷却塔，补水系统，冷却水循环泵，冷冻水循环泵。
4、蒸汽系统：引风机，供浆泵，锅炉，除尘泵。
二、循环空气处理机组的控制方案。
工作原理：1、空气处理机组控制系统由温控制器、过滤网、风门执行器、传感器、变压器、压差开关、电动调节阀（冷热水）、电动调节阀（加湿）、温度，湿度两个温度控制器组成。
2、温度控制可以设定温度通过对设定值与温度传感器所测量值进行比较，经过比例、积分计算，对电动调节阀进行控制。
3、湿度控制器可以设定温度，通过对设定值与湿度传感器的测定的值进行比较，经过PID计算，对电动调节阀进行控制。
从而改变加湿介质的流量，达到控制湿度的目的。
4、当过滤网阻塞时，压差开关给出开关信号。
风门执行器及电动调节阀、温控器都停止工作。
5、电动风阀与送风机连锁。
三、说明洁净新风机组的控制方案以及相应功能段的划分。
新风控制系统主要设备；风机7.5KW，风阀2套，过滤网2套，水阀1套，压差控制1套。
楼宇自动化课程设计
楼宇自动化课程设计
楼宇自动化课程设计可以包括以下内容：
1. 系统架构设计：设计楼宇自动化系统的硬件和软件架构，包括传感器、执行器、控制器等设备的选型和布置，以及数据采集、处理和控制的软件流程。
2. 传感器和执行器的选择与布置：根据楼宇的特点和需求，选择合适的传感器和执行器，并确定它们的布置位置，以实现对温度、湿度、光照等环境参数的监测和对空调、照明等设备的控制。
3. 数据采集与处理：设计数据采集模块，通过传感器获取楼宇的环境参数数据，并进行数据处理和分析，例如计算平均值、峰值等统计指标，以便进行后续的控制决策。
4. 控制策略设计：根据楼宇的需求和环境参数的变化情况，设计合适的控制策略，例如基于PID算法的温度控制策略、基于时间调度的照明控制策略等。
5. 界面设计与开发：设计用户友好的界面，用于显示楼宇的环境参数和设备状态，并提供操作界面供用户进行控制操作。
6. 系统集成与测试：将各个模块进行集成，并进行系统测试，验证系统的功能和性能是否符合设计要求。
7. 安全与可靠性考虑：在系统设计和实施过程中，考虑系统的安全性和可靠性，例如防止传感器和执行器的故障导致系统崩溃，保护用户数据的安全等。
8. 能耗优化：通过合理的控制策略和设备管理，实现楼宇能耗的优化，降低能源消耗和运营成本。
9. 远程监控与管理：设计远程监控和管理功能，使用户可以通过网络远程监控楼宇的状态和进行控制操作，提高楼宇管理的便捷性和效率。
10. 报告撰写与展示：根据课程要求，撰写课程设计报告，并对设计的楼宇自动化系统进行展示和演示。
楼宇自动化课程设计洁净空调控制系统设计
大学能源与动力工程学院课程设计报告指导老师签名：2012年01月04日课 程 名 称：楼宇自动化课程设计 题 目 名 称： 市妇幼保健院新院洁净空调控制系统设计年级专业及班级：姓 名：学 号：指 导 教 师：评 定 成 绩： 教 师 评 语：大学能源与动力工程学院楼宇自动化课程设计任务书一、目的和要求目的：通过本次设计使学生在学习《楼宇自动化技术与应用》课程的基础上，能够运用计算机控制技术、网络技术和其他相关的基本理论和方法完成楼宇自动化控制系统设计的方案设计；进行测点的的选定；设备选型；施工图设计，了解系统设计的全过程。
能达到系统的巩固所学的理论知识与专业知识，并扩大知识面，使理论联系实际。
在指导教师的指导下能独立解决有关工程的系统方案设计、测点确定、设备选型和施工图设计问题，从而表现出有一定的科学性与创造性，提高设计、绘图、综合分析问题与解决问题的能力。
要求：学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。
先经过老师辅导、答疑以后，学生自行进行设计，完成主要工作以后，在规定的时间再进行解疑、审图后，每位学生必须将全部设计图纸外加说明书和封面装订成册。
二、设计条件在《楼宇自动化技术与应用》、《计算机控制技术与应用》课程学习的基础上，进行楼宇自动化控制系统设计或中央空调自动控制系统方案的设计，并完成控制系统施工图设计和方案说明。
三、设计容及图纸要求用计算机按电气制图标准规定绘制A3图纸，完成下列容：1.空调控制系统图（或其他控制系统图）；2.中央空调控制系统拓扑结构图（或其他控制系统图）（或其他控制系统图）；3.测点一览表；4. DDC直接数字控制器、控制系统所用到的设备、检测仪表和执行机构选型；目录一绪论(一) 工程概况 (1)（二）设计规 (1)（三）设计要求 (2)二空调冷热源系统设计（一）风冷热泵机组 (4)（二）风冷热泵机组控制 (5)三洁净空调控制系统设计（一）洁净循环空气处理机组 (7)（二）洁净新风机组 (9)四测点一览表及设备选型（一）测点一览表 (11)（二）设备选型 (14)五中央空调控制系统拓扑结构图（一）空调控制系统拓扑结构示意图 (16)（二）DDC选型、介绍及特点 (15)六小结 (18)七图纸目录及参考文献 (19)一绪论（一）工程概况1 项目名称：市妇幼保健院新院洁净工程。
楼宇自动化课程设计-中央空调远程监控系统
楼宇自动化课程设计题目：中央空调远程监控系统课程名称：楼宇自动化学院：电子信息工程学院专业：自动化姓名：指导教师：2012 年5月3日中央空调远程监控系统一、前言【摘要】楼宇自动化系统中中央空调子系统占有重要的地位，目前中央空调系统的自动化实现方式很多，有采用单片机，接口采用RS485,现场总线或者以太网，能实现中央空调的远程监控功能；还有采用PLC，比如西门子的S7-200实现数据的采集和监控。
目前单片机种类很多，能实现本采集监控功能的芯片选择范围也较广，比如MEGA系列，freescale系列等，另外高端的芯片本身带有丰富的接口，实现更加方便，但是成本较高，另外基于PLC的中央空调监控系统成本瓶颈限制了其进一步的推广。
所以开发一套低成本、高可靠性的中央空调远程监控系统是很有必要的。
【关键字】中央空调，远程监控，低成本，高可靠性【Abstract】The building automation system, central air-conditioningsubsystem occupies an important position, central air conditioning systemautomated many ways, using the microcontroller interface using RS485,fieldbus or Ethernet, central air conditioning, remote monitoringcapabilities; alsoPLC, such as Siemens S7-200 data collection andmonitoring. MCU types to achieve the acquisition of chip select range ofmonitoring functions are also wider, such as the MEGA series, Freescaleseries, the other high-end chip with a rich interface, more convenient,but the cost is high, the other based on PLC central air conditioningmonitoring system cost bottleneck limiting its further promotion.Therefore, to develop a low-cost, high reliability, centralair-conditioning remote monitoring system is necessary.【Keywords】 central air conditioning, remote monitoring, low-cost, highreliability二、系统设计方案目前的中央空调系统按输送介质主要有以下三类：空气，水和冷凝剂，所以相应的中央空调系统主要分为风管系统、冷热水系统和制冷剂系统。
中央空调系统节能控制系统设计方案
KT仟亿中央空调系统节能控制系统设计方案 北京仟亿达科技有限公司1 概述国家“十一五”规划纲要中明确提出要把节约资源和保护环境基本国策,建设低投入、高产出，低消耗、少排放，能循环、可持续的国民经济体系和资源节约型、环境友好型社会。
提出了“十一五”期间单位国内生产总值能源消耗降低20％左右、主要污染物排放总量减少10％等目标。
这是针对资源环境压力日益加大的突出问题提出来的，体现了建设资源节约型、环境友好型社会的要求，是现实和长远利益的需要，具有明确的政策导向。
中央空调在各大中型民用、商用建筑中的普及，带来了严重的能耗问题。
中央空调系统的电耗一般占整座建筑电耗的50％~60％，建筑能耗则占全国总能耗的1/3左右，因此提高能源利用率是我国能源可持续发展的方向。
中央空调系统的设计通常按建筑物所在地的极端气候条件来计算其最大冷负荷,并由此确定空调主机的装机容量及空调水系统的供水流量。
然而,实际上每年只有极短时间出现最大冷负荷的情况。
因此,中央空调系统在绝大部分时间里,都是在部分负荷（远小于其额定容量）条件下运行的。
据统计，实际空调负荷平均只有设备能力的50%左右,这无疑造成了大量的能源白白浪费。
而且，空调水系统的水泵、风机等机电设备，长期处在工频额定状态下高速运行，机械磨损严重,导致设备故障增加和使用寿命缩短。
另一方面，空调负荷又具有变动性.由于季节交替、气候变幻、昼夜轮回、使用变化(如旅游旺、淡季）及人流量增减（如宾馆入住率的变化)等各种因素变化的影响，中央空调系统的负荷具有起伏变化和不恒定的特点，如果中央空调的运行方式不能根据负荷的变化而调节，始终在额定容量(即满负荷状态)下运行，也势必造成巨大的能源浪费.由北京仟亿达科技有限公司提供的中央空调分布式系统节能控制装置——KＴＣ—２００5系列、KTC-2005系列产品，以模糊控制理论为指导、以计算机技术、系统集成技术、变频调速技术为控制手段，以多年丰富的实践经验和数据为基础,科学地实现了中央空调能量供应按末端负荷需要提供，最大限度地减少了空调系统能源浪费,从而达到高效节约能耗的目的。
楼宇自动化课程设计
楼宇自动化课程设计题目: 校园的楼宇自动化系统设计姓名:学号:学院:专业班级:指导教师:摘要本文以西北民族大学图书馆为写作背景，结合图书馆的实际情况，对于需进行工程设计的楼宇自动化控制系统，包括空调系统、冷冻站系统、给排水系统、变配电系统、冷热源系统、照明系统、电梯系统。
给出详细的控制功能说明，并说明每一系统的控制方案及达到控制目的，绘制出每一被控设备的控制原理图及系统图。
以指导工程设备的安装、调试及工程。
关键字智能建筑、系统集成、BAS（楼宇自动化系统）AbstractThe An Ziyun's ecology mansion is to write the backdrop in the west of the original ，Unite the actual situation of mansion ，As to the building automation control system that need carry on the engineering designation ，Consist of the air-condition system 、Freeze halting the system 、Plumbing system 、Change into distributed system 、Cool heat source system 、Lighting system 、Elevator system 。
To comes out the detailed control function directions ，Moreover illustrate that per one systematic control scheme reaches to attain the control aim ，Draw out per one by charge installation control schematic diagram and system diagram 。
(完整word版)楼宇自动化课程设计(洁净空调控制系统设计)
扬州大学能源与动力工程学院课程设计报告指导老师签名：2012年01月04日课 程 名 称：楼宇自动化课程设计 题 目 名 称： 东莞市妇幼保健院新院洁净空调控制系统设计年级专业及班级：姓 名：学 号：指 导 教 师：评 定 成 绩： 教 师 评 语：扬州大学能源与动力工程学院楼宇自动化课程设计任务书一、目的和要求目的：通过本次设计使学生在学习《楼宇自动化技术与应用》课程的基础上，能够运用计算机控制技术、网络技术和其他相关的基本理论和方法完成楼宇自动化控制系统设计的方案设计；进行测点的的选定；设备选型；施工图设计，了解系统设计的全过程。
能达到系统的巩固所学的理论知识与专业知识,并扩大知识面，使理论联系实际。
在指导教师的指导下能独立解决有关工程的系统方案设计、测点确定、设备选型和施工图设计问题，从而表现出有一定的科学性与创造性，提高设计、绘图、综合分析问题与解决问题的能力。
要求：学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。
先经过老师辅导、答疑以后，学生自行进行设计,完成主要工作以后，在规定的时间内再进行解疑、审图后，每位学生必须将全部设计图纸外加说明书和封面装订成册。
二、设计条件在《楼宇自动化技术与应用》、《计算机控制技术与应用》课程学习的基础上,进行楼宇自动化控制系统设计或中央空调自动控制系统方案的设计，并完成控制系统施工图设计和方案说明。
三、设计内容及图纸要求用计算机按电气制图标准规定绘制A3图纸，完成下列内容：1.空调控制系统图（或其他控制系统图）;2。
中央空调控制系统拓扑结构图(或其他控制系统图）(或其他控制系统图）；3.测点一览表；4. DDC直接数字控制器、控制系统所用到的设备、检测仪表和执行机构选型;目录一绪论（一）工程概况 (1)（二）设计规范 (1)（三）设计要求 (2)二空调冷热源系统设计（一）风冷热泵机组 (4)（二）风冷热泵机组控制 (5)三洁净空调控制系统设计（一）洁净循环空气处理机组 (7)（二）洁净新风机组 (9)四测点一览表及设备选型（一）测点一览表 (11)（二）设备选型 (14)五中央空调控制系统拓扑结构图（一）空调控制系统拓扑结构示意图 (16)（二）DDC选型、介绍及特点 (15)六小结 (18)七图纸目录及参考文献 (19)一绪论（一）工程概况1 项目名称：东莞市妇幼保健院新院洁净工程。
楼宇自控系统课程设计报告书
楼宇智能化工程技术专业楼宇自控系统课程设计任务书智能教研室刘兵编制浙江建设职业技术学院一、课程设计题目：Xxx酒店综合楼楼宇自控系统设计二、工程概况Xxx酒店综合楼位于XXX市中心，建筑面积约为9011m2；共有七层，为甲类多层建筑。
该酒店空间较大，管理人员有限，为确保综合楼内所有机电设备能安全有效运行，同时提高楼内人员的舒适感和工作效率，用户决定投资建设楼宇自控系统。
本系统BA控制中心设在一层消防控制室。
三、课程设计目的：1）深入掌握楼宇自控系统，掌握冷热源、冷却水、冷媒水等建筑设备系统的监控配置设计。
2）熟悉并理解楼宇自控系统的操作运行。
3）掌握楼宇自控系统的配置设计。
4）熟悉楼宇自控系统设计方案的编制四、设计步骤及内容：1、系统功能描述综合办公楼楼宇自控系统设计应满足如下要求：集中控制程序控制多级密码保护设备自动维护档案管理图形化界面远程控制系统集成2、系统构成：1）冷热源系统控制2）空调及新风机组控制3）送排风机系统控制4）风机盘管控制5）照明系统控制6）系统集成3、主要设备表及监控内容41)管理范围的确定对建筑物内各类设备的监视、控制、测量，应做到运行安全、可靠，节省能源和人力。
一般管理范围要结合开发商或业主的投资来确定，还要考虑当地管理机构的具体要求，如：变配电系统是否可以纳入BAS系统，BAS系统可以集中显示、记录、测量、报警，是否可以控制系统中断路器的合闸、跳闸；消防报警系统、连动系统是否必须独立，在BAS系统中可以显示、记录，是否可以控制等。
这些意见，各地方会不相同，随着科学技术的发展，会逐步改变。
总的来说，经济发展水平高的地区，政府部门管得少一些，地区越落后，管得就越多。
2)确定监控点数，做出监控点表确定控制点要参考《智能建筑设计标准》BAS系统甲级、乙级、丙级设计标准。
要与专业设备工程师配合，参考该专业图纸和设计要求，共同研究确定控制点，编制控制点表。
控制点表应具体、清楚，表中应包括以下内容：设备名称（编号）、安装位置、控制盘号、控制点含义、控制点类型、小计、备注等。
楼宇自动化中央空调控制系统
楼宇自动化（中央空调控制系统）课程设计目录摘要................................................................................................................................第一章工程概况..............................................................................................................第二章设计原则及依据..................................................................................................第一节设计原则..........................................................................................................第二节设计依据..........................................................................................................第三章中央空调系统......................................................................................................第一节中央空调系统原理与结构..............................................................................第二节中央空调系统设计基本原则............................................................................第三节中央空调系统的冷负荷计算..........................................................................第四章中央空调监控系统设计......................................................................................第一节系统构成..........................................................................................................第二节监控设计的注意事项 .......................................................................................第三节机房监控系统设计..........................................................................................一、机房监控点位的布置...........................................二、控制部分设计.................................................测点一览表 ...................................................................................................................第五章新风系统监控设计..............................................................................................摘要中央空调系统是现代建筑的重要组成都分，是楼宇自动化系统的主要监控对象也是建筑智能化系统的主要管理内容之一。
楼宇自动化暖通空调监控系统章节义-PPT文档资料
第 2章 楼 宇 自 动 化
(3) 压力或压差传感器。压力或压差传感器主要用 来检测水管或是风管中的压力和压差，以此来控制相 应的变频器以调整水泵或风机的转速，或是调节比例 阀门的开度。 (4) 流量传感器。流量传感器主要是检测水系统中 液体的流量，以此来控制相应水泵阀的数量。 因为它们都是传感器，所以通常用来控制模拟量，
第 2章 楼 宇 自 动 化
(2) 风门执行器。这种执行器用于控制风门、通风 百叶窗和VAV装置的调节、浮点控制，可以和标准的
圆形和方形的风门连杆进行连接，被广泛地应用在风
门的开度控制，特别是在空气处理机和新风机组的回 风阀、排风阀、新风阀中实行PID的控制，使之形成一 定的比例连锁控制。 实际的控制回路中，直接数字控制器(DDC)常常不 能直接控制相关设备，中间还要用到其他各种类型的 辅助控制器以完成动作，如变频器、继电器等。
第 2章 楼 宇 自 动 化
2.1.4 集散控制系统 又 称 分 布 式 控 制 系 统 (DCS—Distributed Control System)，它的特征是“集中管理，分散控制”，即以 分布在现场被控设备处的各种功能性微机(下位机)完成 被控设备的实时监测、保护与控制。该系统克服了计 算机集中控制带来的危险性高度集中和常规仪表控制 功能单一的局限性；以安装于中央监控室
下 位 机
下 位 机
…
下 位 机
传 感 器 /控 制 器
传 感 器 /控 制 器
传 感 器 /控 制 器
图 2.2
第 2章 楼 宇 自 动 化
1．中央管理计算机(或称上位机、中央监控计算机)
中央管理计算机设置在中央监控室内，它将来自
现场设备的所有信息数据集中提供给监控人员，并接 至室内的显示设备、记录设备和报警装置等。由于中
数字系统课程设计报告_中央空调
中央空调控制系统设计报告组员：040040一．设计要求大楼分为1，2，3号楼，共用某型号中央空调，但是1，2，3号都有独立的2级控制器，大楼另有总控制器1级控制开关。
1，2，3号楼均有一定的房间（假设为3个，001－003）。
每个房间又有自己的控制面板3级控制。
如果总控1级打开，则2级可以使用，而且2级可以控制下一级的设置，意思是如果2级选择了制热模式，则3级所在的房间就只能选择制热，通风，除湿模式，不能设置为制冷方式，如果2级是制冷，3级就不能制热；如果2级是通风，3级就只能是通风或除湿，如果2级是除湿，3级也只能是通风或除湿。
但是2级又本身是每号楼的001号房间的3级控制器。
另外，二级控制器可以选择是否控制温度范围，根据政府的规定，夏天制冷不得低于26度，冬季制冷不得高于20度，可以通过2级控制器设置限制并且控制。
对于3级控制器，根据2级控制器的选择做出相应的动作并提供相应的指示。
二．设计思路根据设计要求，系统有模式如下：1：以上框架从左到右分别表示一级，二级，三级开关，其中二级开关又是每号楼001号房间的开关，只有当上级开关打开时下级开关才有效，否则无效。
2：根据实际情况，每个房间除了有开关以外还有一个模式调节信号，当这个信号出现一个上升沿，相应房间的模式便会改变到我们设定的循环的下一个状态各输入输出信号如下：例：一号楼floor1_sel2:001号房间模式选择开关floor1_sel12:002号房间模式选择开关floor1_sel13:003号房间模式选择开关floor1_modeout_room1:001号房间模式输出floor1_modeout_room2:002号房间模式输出floor1_modeout_room3:002号房间模式输出floor1_mode2:二级开关的模式（中间变量，用于控制2号三号房间的模式循环模式）floor1_modein_room2:002号房间循环模式floor1_modein_room3:003号房间循环模式floor1_modeout2:2级开关循环模式二级开关的循环模式关（000）制冷（001）制热（010）除湿（100）通风（011）如果二级开关是制冷：三级开关模式循环模式关（000）制冷（001）通风（011）除湿（100）如果二级开关是制热：三级开关模式循环模式关（000）制热（001）通风（011）除湿（100）如果二级开关是通风：三级开关模式循环模式关（000）通风（011）除湿（100）如果二级开关是除湿：三级开关模式循环模式关（000）除湿（100）通风（011 ）各个房间的模式变换由下列进程完成process(floor1_k2,floor1_sel2,key_all)process(pr_mode1)process(floor1_mode2)process(floor1_k12,floor1_sel12,floor1_k2,key_all)process(pr_moderoom312,nx_moderoom212,floor1_modein_room2)process(floor1_k13,floor1_sel13,floor1_k2,key_all)process(pr_moderoom313,pr_moderoom213,floor1_modein_room3)另外，二号楼和三号楼变量和一号楼一样，且各自独立。
楼宇自控系统课程设计报告
楼宇自控系统课程设计报告一、课程目标知识目标：1. 让学生理解楼宇自控系统的基本组成、工作原理及其在智能建筑中的应用。
2. 掌握楼宇自控系统中各种传感器、执行器的功能、原理及相互协作方式。
3. 了解楼宇自控系统在不同场景下的设计原则和实施方法。
技能目标：1. 培养学生运用所学知识分析并解决实际楼宇自控问题的能力。
2. 提高学生设计简单楼宇自控系统的方案并进行模拟演示的能力。
3. 培养学生通过查阅资料、开展讨论等方式，进行自主学习与合作学习的能力。
情感态度价值观目标：1. 培养学生对楼宇自控技术及其在智能建筑领域应用的兴趣，激发学生探索精神。
2. 增强学生的环保意识，认识到楼宇自控系统在节能减排方面的重要性。
3. 培养学生严谨的科学态度，注重实践操作与理论学习的相结合。
课程性质：本课程属于专业知识与实践技能相结合的课程，注重培养学生的动手能力和实际问题解决能力。
学生特点：高年级学生，具备一定的电子、自动化基础知识，具有较强的学习能力和探究欲望。
教学要求：结合实际案例，采用任务驱动、项目教学等方法，使学生在实践中掌握楼宇自控系统的相关知识，提高学生的综合运用能力。
同时，注重培养学生的自主学习能力和团队合作精神。
通过课程学习，使学生能够达到上述课程目标，并为后续专业课程打下坚实基础。
二、教学内容1. 楼宇自控系统概述：介绍楼宇自控系统的基本概念、发展历程、应用领域，使学生对其有一个全面的了解。
教材章节：第一章 楼宇自控系统概述2. 楼宇自控系统组成与工作原理：讲解楼宇自控系统中的传感器、执行器、控制器等主要组成部分及其工作原理。
教材章节：第二章 楼宇自控系统组成与工作原理3. 楼宇自控系统设计原则与方法：分析楼宇自控系统设计原则，介绍系统设计流程及方法。
教材章节：第三章 楼宇自控系统设计原则与方法4. 常见楼宇自控系统应用案例分析：通过具体案例，讲解楼宇自控系统在不同场景下的应用及解决方案。
教材章节：第四章 常见楼宇自控系统应用案例5. 楼宇自控系统实践操作：组织学生进行实践操作，包括传感器、执行器的接线与调试，系统控制程序的编写等。
plc中央空调课程设计
plc中央空调课程设计一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理及其在中央空调系统中的应用。
2. 学生能够掌握中央空调系统的工作流程及主要部件功能。
3. 学生能够描述PLC编程在中央空调控制中的关键步骤和逻辑。
技能目标：1. 学生能够运用PLC编程软件进行基本的编程操作，实现对中央空调系统的模拟控制。
2. 学生能够通过组态软件监控并优化PLC控制的中央空调运行状态。
3. 学生能够分析并解决PLC在中央空调控制过程中可能出现的问题。
情感态度价值观目标：1. 培养学生对自动化控制技术，特别是PLC技术的兴趣和认识，增强其职业规划的视野。
2. 通过团队协作完成项目任务，培养学生的合作意识与沟通能力。
3. 增强学生的环保意识，理解智能控制技术在节能减排中的重要作用。
课程性质分析：本课程属于应用技术型课程，强调理论与实践相结合，注重学生动手能力和问题解决能力的培养。
学生特点分析：考虑到学生所在年级，应掌握基本的电路原理和编程知识，具备一定的逻辑思维能力，对新鲜技术充满好奇心。
教学要求：1. 教学内容与实际应用紧密结合，确保学生能够将理论知识转化为实际操作技能。
2. 通过案例分析和项目式教学，激发学生的主动学习热情，提高学生的综合技术应用能力。
二、教学内容1. PLC基础知识：介绍PLC的组成结构、工作原理及特点，对应教材第二章。
- PLC的硬件结构- PLC的工作原理- PLC的编程语言及编程方法2. 中央空调系统概述：讲解中央空调系统的基本构成、工作流程及主要部件功能，对应教材第三章。
- 中央空调系统的基本构成- 系统工作流程- 主要部件的功能与作用3. PLC在中央空调控制中的应用：分析PLC在中央空调控制中的关键技术和实现方法，对应教材第四章。
- PLC控制系统的设计原则- PLC在中央空调控制中的应用案例- PLC控制程序编写与调试4. 实践操作：结合实际案例，进行PLC编程与中央空调控制系统的模拟操作，对应教材第五章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼宇自动化(中央空调控制系统)课程设计目录摘要 (2)第一章工程概况 (2)第二章设计原则及依据 (2)第一节设计原则 (2)第二节设计依据 (2)第三章中央空调系统 (3)第一节中央空调系统原理与结构 (3)第二节中央空调系统设计基本原则 (4)第三节中央空调系统的冷负荷计算 (4)第四章中央空调监控系统设计 (8)第一节系统构成 (8)第二节监控设计的注意事项 (8)第三节机房监控系统设计 (9)一、机房监控点位的布置 (9)二、控制部分设计 (9)第四节测点一览表 (11)第五章新风系统监控设计 (11)第一节系统功能及组成 (11)一、系统功能 (11)二、系统组成 (12)第二节主要设备及选择 (12)致谢 (13)参考文献 (13)附录 (13)摘要随着生活水平的不断提高，人们对居住环境的舒适性要求也越来越高。
空调系统尤其是中央空调系统在建筑物中得到了越来越多的应用，像宾馆、办公楼等这类对舒适性要求较高的建筑，普遍采用中央空调系统。
中央空调系统的使用可以达到经济节能，环保，节约空间，个性化，简化管理，提升档次，投资方便等优点，是未来空调的发展方向之一。
其统一的管理，良好的舒适度，高档的品位，广阔的利用空间一定能使用户的生活提高一个档次。
而统一供冷供暖的方式，可以节约一大部分能量，环保的特质也会让用户感到特别满意。
第一章工程概况本建筑为一商贸综合楼，共10层，建筑面积5997平方米，主要功能有餐饮、客房、办公室等。
本工程设计范围包括餐饮、客房、办公室等的多联机空调设计；空调系统采用MDV智能变频控制多联式空调系统，无论从经济、使用寿命，还是从美观、清洁的角度讲，该系统都很符合建筑用途的要求。
在暖通空调负荷计算之前，按照《公共建筑节能设计标准》GB 50189-2005的要求，配合建筑专业对建筑围护结构热工进行了详细计算。
通过计算使建筑热工设计满足节能标准的要求，为暖通空调节能设计奠定基础。
第二章设计原则及依据第一节设计原则1）设备保证是符合中华人民共和国最新执行标准，须为国内外知名品牌并通过国家、行业检测中心检测合格的设备。
2）产品及其所有零部件应是技术先进、设计正确、结构合理、安全可靠、节省能源、遵守机械、电器及建筑方面的通用技术要求，维护方便。
制造产品的材料应具有足够的强度和合适的性能，且为原厂生产，并有该厂商标。
产品必须是最新制造生产，不得有生锈、陈旧、过时的配件。
第二节设计依据GBJ19-87《采暖通风与空气调节设计规范》GB50333-2002《医院洁净手术部建筑技术规范》GB50019-2003《采暖通风与空气调节设计规范》JGJ/T16-92《民用建筑电气设计规范》GB/T50314-2006《智能建筑设计标准》GB2050311-2007《综合布线系统工程规范》GB50312-2007《综合布线工程验收规范》。
第三章中央空调系统第一节中央空调系统原理与结构中央空调系统由冷热源系统和空气调节系统组成。
有主机和末段系统。
按负担室内热湿负荷所用的介质可分为全空气系统、全水系统、空气-水系统、冷剂系统。
按空气处理设备的集中程度可分为集中式和半集中式。
按被处理空气的来源可分为封闭式、直流式、混合式(一次回风二次回风)。
主要组成设备有空调主机(冷热源) 风柜风机盘管等等.制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。
制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。
中央空调系统一般主要由制冷压缩机系统、冷媒(冷冻和冷热)循环水系统、冷却循环水系统、盘管风机系统、冷却塔风机系统等组成。
制冷压缩机组通过压缩机将空调制冷剂(冷媒介质如R134a、R22等)压缩成液态后送蒸发器中，冷冻循环水系统通过冷冻水泵将常温水泵入蒸发器盘管中与冷媒进行间接热交换，这样原来的常温水就变成了低温冷冻水，冷冻水被送到各风机风口的冷却盘管中吸收盘管周围的空气热量，产生的低温空气由盘管风机吹送到各个房间，从而达到降温的目的。
冷媒在蒸发器中被充分压缩并伴随热量吸收过程完成后，再被送到冷凝器中去恢复常压状态，以便冷媒在冷凝器中释放热量，其释放的热量正是通过循环冷却水系统的冷却水带走。
冷却循环水系统将常温水通过冷却水泵泵入冷凝器热交换盘管后，再将这已变热的冷却水送到冷却塔上，由冷却塔对其进行自然冷却或通过冷却塔风机对其进行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却水变回常温，以便再循环使用。
在冬季需要制热时，中央空调系统仅需要通过冷热水泵(在夏季称为冷冻水泵)将常温水泵入蒸汽热交换器的盘管，通过与蒸汽的充分热交换后再将热水送到各楼层的风机盘管中，即可实现向用户提供供暖热风。
一、制冷基本原理液体汽化制冷是利用液体汽化时的吸热、冷凝时的放热效应来实现制冷的。
液体汽化形成蒸汽。
当液体（制冷工质）处在密闭的容器中时，此容器中除了液体及液体本身所产生的蒸汽外，不存在其他任何气体，液体和蒸汽将在某一压力下达到平衡，此时的汽体称为饱和蒸汽，压力称为饱和压力，温度称为饱和温度。
平衡时液体不再汽化，这时如果将一部分蒸汽从容器中抽走，液体必然要继续汽化产生一部分蒸汽来维持这一平衡。
液体汽化时要吸收热量，此热量称为汽化潜热。
汽化潜热来自被冷却对象，使被冷却对象变冷。
为了使这一过程连续进行，就必须从容器中不断地抽走蒸汽，并使其凝结成液体后再回到容器中去。
从容器中抽出的蒸汽如直接冷凝成蒸汽，则所需冷却介质的温度比液体的蒸发温度还要低，我们希望蒸汽的冷凝是在常温下进行，因此需要将蒸汽的压力提高到常温下的饱和压力。
制冷工质将在低温、低压下蒸发，产生冷效应；并在常温、高压下冷凝，向周围环境或冷却介质放出热量。
蒸汽在常温、高压下冷凝后变为高压液体，还需要将其压力降低到蒸发压力后才能进入容器。
液体汽化制冷循环是由工质汽化、蒸汽升压、高压蒸汽冷凝、高压液体降压四个过程组成。
中央空调有很多形式，较为常见的有：风管式机组、冷(热)水机组、变频一拖多机组。
第二节中央空调系统设计基本原则⑴符合信息时代的技术要求，整体系统完全采用网络化结构。
系统可独立工作,在网络故障的情况下,可临时在系统本机内存储数据。
⑵系统完全网络化，通过内部IP和地址解析，可以跨地区监控；支持多种通讯方式在没有网络的情况下，可使用RS485或工业以太网通信协议。
⑶系统采用模块化设计，安装简单。
⑷内建 WEB管理网页，客户端无需安装任何特定软件。
只要有网页浏览功能，通过授权就可管理、浏览任意地区的监控内容；第三节中央空调系统的冷负荷计算一、冷负荷构成及计算原理1、围护结构瞬变传热形成冷负荷的计算方法具体计算见附录11）外墙和屋面瞬变传热引起的冷负荷在日射和室外气温综合作用下，外墙和屋面瞬变传热引起的逐时冷负荷可按下式计算：LQ1=F·K·(t l n- t n) W （4.1）式中：LQ——外墙和屋面瞬变传热引起的逐时冷负荷,W；1F——外墙和屋面的面积，㎡；K——外墙和屋面的传热系数，W/(㎡·℃),可根据外墙和屋面的不同构造，表1－6（a）或表1－6（b）[1]中查取；t——室内计算温度，℃；nt——外墙和屋面冷负荷计算温度的逐时值，℃，根据外墙和屋面的不同类型分l n别在表1－7（a）～表1－7（g）[1]中查取必须指出：(4.1)式中的各围护结构的冷负荷温度值都是以北京地区气象参数为依据计算出来的，因此对不同地区和不同情况应按下式进行修正：t'l n=(t l n+t d)·k a· k p℃（4.2）式中: t d——地区修正系数，℃，见表1－8（a）及表1－8（b）[1]；k——不同外表面换热系数修正系数，见表1-9[1]；ak p——不同外表面的颜色系数修正系数，见表1-10[1]；2）内墙,楼板等室内传热维护结构形成的瞬时冷负荷当空调房间的温度与相邻非空调房间的温度大于3℃时,要考虑由内维护结构的温差传热对空调房间形成的瞬时冷负荷,可按如下传热公式计算：LQ2=F·K·(t l s- t n) W （4.3）式中：F——内维护结构的传热面积，m²；K——内维护结构的传热系数，W /( m²·k) ；t——夏季空调房间室内设计温度，℃；nt——相邻非空调房间的平均计算温度，℃。
l st'按下式计算 t'l s=t +t l s℃（4.4）l s式中：t——夏季空调房间室外计算日平均温度，℃；t——相邻非空调房间的平均计算温度与夏季空调房间室外计算日平均温度的l s差值,当相邻散热量很少(如走廊)时, t l s取3 ℃,；当相邻散热量在23～116W /m2时,t l取5 ℃。
s3）外玻璃窗瞬变传热引起的冷负荷在室内外温差的作用下,玻璃窗瞬变热形成的冷负荷可按下式计算：LQ3=F·K·(t l – t n) W（4.5）式中：F——外玻璃窗面积，m²；K——玻璃的传热系数，W /( m²·k) ；本设计单层玻璃K=6.26 W /( m²·k) ；t——玻璃窗的冷负荷温度逐时值，℃，见表1-13[1]；lt——室内设计温度，℃。
n不同地点对t l按下式修正：t l’=t l+t d （4.6）式中：t d——地区修正系数，℃，见表1-14[1]。
2、透过玻璃窗的日射得热引起的冷负荷透过玻璃窗进入室内的日射得热形成的逐时冷负荷按下式计算：LQ4=F·C Z·D j.max·C LQ W（4.7）式中：F——玻璃窗的净面积,是窗口面积乘以有效面积系数Ca，本设计单层钢窗C a=0.85；C Z——玻璃窗的综合遮挡系数C Z=C s·C n；其中，C s——玻璃窗的遮挡系数，由表1-16[1]查得，6mm厚吸热玻璃C s =0.89；C n——窗内遮阳设施的遮阳系数，由表1-17[1]查得，中间色活动百叶帘C n =0.6；D j.max——日射得热因数的最大值，W/m²，由表1-18[1]查得；CLQ——冷负荷系数，由表1-19（a）～表1-19（b）[1]查得。
3、设备散热形成的冷负荷设备和用具显热形成的冷负荷按下式计算：Q7=Q q+Q·C LQ W (4.8)式中：Q7——设备和用具实际的显热形成的冷负荷，W；Qq——设备和用具的实际显热散热量，W；CLQ——设备和用具显热散热冷负荷系数；如果空调系统不连续运行，则CLQ＝1.0。
