第3.2讲视频行场电路
同步分离电路

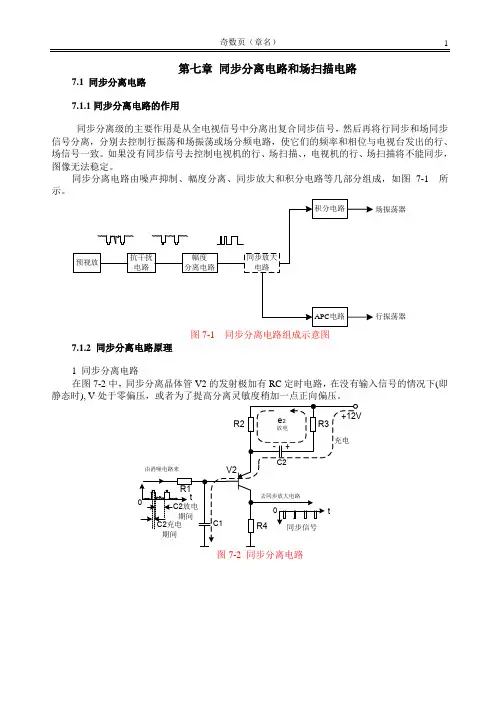

第七章同步分离电路和场扫描电路7.1 同步分离电路7.1.1同步分离电路的作用同步分离级的主要作用是从全电视信号中分离出复合同步信号，然后再将行同步和场同步信号分离，分别去控制行振荡和场振荡或场分频电路，使它们的频率和相位与电视台发出的行、场信号一致。
如果没有同步信号去控制电视机的行、场扫描、，电视机的行、场扫描将不能同步，图像无法稳定。
同步分离电路由噪声抑制、幅度分离、同步放大和积分电路等几部分组成，如图7-1 所示。
场振荡器行振荡器图7-1 同步分离电路组成示意图7.1.2 同步分离电路原理1 同步分离电路在图7-2中，同步分离晶体管V2的发射极加有RC定时电路，在没有输入信号的情况下(即静态时), V处于零偏压，或者为了提高分离灵敏度稍加一点正向偏压。
图7-2 同步分离电路图7-3 幅度分离电路当正极性的彩色全电视信号经R1加到同步分离晶体管V2的基极上时，信号中负的同步脉冲部分使V2导通并工作在放大状态，于是在V2的集电极负载电阻R4上得到放大了的同步脉冲信号。
V2导通时，其基极电流方向如图中实线箭头所示。
此电流向电容C2充电，其充电极性为左负右正，充电电压值为e2。
e2的大小几乎与同步脉冲的峰值e1相等。
C2的充电电压对于V2的发射结相当于加了个反向偏压，所以当同步信号过后V2截止(因为视频信号部分的幅度小于同步信号幅度)在V2截止期间，C2的充电电压将通过电阻R2放电。
由于R2阻值远大于R3的阻值，所以放电速度很慢，直到下一个同步脉冲到来之前V2一直保持截止状态。
C2的放电电流方向如图中虚线箭头所示。
当下一个同步脉冲到来时，同步脉冲的峰值重新使V2导通，C2又重新被充电。
上述过程周而复始，即V2只是在同步信号的峰值到来时刻导通，而在同步脉冲过后截止，于是在V2的集电极得到一连串同步脉冲信号。
这种方法是利用同步信号和视频信号幅度不同这一特点分离出同步信号，我们称其为幅度分离。
2同步放大电路图7-4 同步放大电路图7-5 限幅和整形放大原理图7-4是同步放大电路，其作用是放大同步信号和裂相(得到相位相反的两种同步，信号输出)，此外还具有防止视频信号混入同步电路的限幅作用。

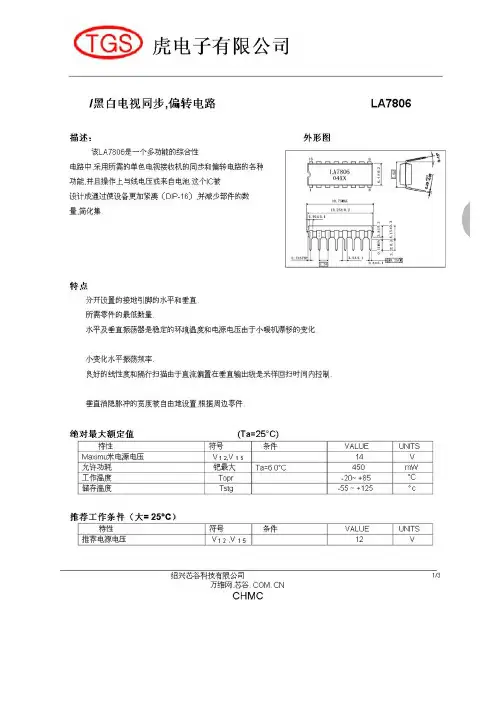

LA7806芯片中文手册黑白电视行场扫描电路
适用条件
3-1．输入电压：DC11.8V-15.0V
ф20mm显像管使用功耗较大，电源负载能力0.7A，纹波小于0.3 Vp-p。
3-2．视频信号：0.4~1.4Vp-p幅度。
4．电气参数
4-1测量条件
（1）电源电压 DC12.0V
（2）输入信号 CCIR标准信号，1Vp-p/75Ω视频信号（0.714Vp-p视频信号，0.286Vp-p同步信号）
（3）控制电位器对比度（1KΩ）………力学中心
亮度（50KΩ）………力学中心
（4）环境温度：（15℃~35℃）
（5）相对湿度： 10%~90%（RH）
（5）其他
显示屏顶端应为朝东方并且水平放置，即测试人员面朝正东方向。
4-2电参数
（1）输入信号幅度：75Ω 0.4~1.4Vp-p
（2）图像宽高比： 4：3
（3）图像重显率：≥80%
（4）中心偏移率：≤3%
（5）全屏最大亮度：≥100cd/m2 MIN
（6）亮度鉴别等级：≥10级
（7）水平分辨率（A区）： 380线
（8）光栅几何失真（A区）：≤5%
（9）扫描非线形失真（A区）：≤12%
（10）同步范围：行引入范围：15625 KHz±200Hz
行保持范围：15625 KHz±400Hz
场同步范围：47Hz±2Hz。
第3章-广播电视系统
7.γ校正 减小显像管和摄像管光电转换特性的非线形。
3.3.2 切换及特技处理 1. 电子编辑 电子编辑的方式通常有两种,即插入和组合。 2. 特技处理 特技发生器的功能有: ·切换 ·混合 ·划变 ·软 键 , 主 要 是 把 黑 白 摄 像 机 拍 摄 的 图 案 插 入
到节目图像中去 ·键控,分为内键和外键两种
残留边带调幅就是发送一个完整的上边带和一小部 分下边带，抑制大部分下边带。图像信号采用残留边带调 幅可使已调图像信号的频带较窄，滤波器易实现；
图3―16 残留边带调幅的幅频特性
图3―17 接收机中放幅频特性
视频信号为一单极性信号，经调制后可以是正极性射频信 号，也可以是负极性射频信号。我国采用的是负极性调制的方 法。
3. 电视发射机的主要指标 根据我国的电视标准,电视发射机有以下主要指 标: ·标 称 射 频 频 道 宽 度 : 8 M H z ·伴 音 载 频 与 图 像 载 频 的 频 距 : ± 6 . 5 M H z ·频 道 下 限 与 图 像 载 频 的 频 距 : - 1 . 2 5 M H z ·图 像 信 号 主 边 带 标 称 带 宽 : 6 M H z ·图像信号VSB标称带宽:0.75MHz。
1.彩色电视摄像机的基本组成 目前,实用化的彩色摄像机主要是三管彩色摄像 机和单管彩色摄像机两种。各种摄像机的构造类似, 一般由以下几部分组成: (1)摄像机头。包括镜头、分光系统、摄像管、 预放器、扫描电路、寻像器、摄像管电源及附属设 备等。
(2)视频信号处理部分。主要包括视频放大、增 益调整、白电平调整、黑电平调整、电缆校正、黑 斑校正、轮廓校正、彩色校正、γ校正、杂散光补偿、 矩阵电路及消隐电路等。
B=2(Δfm+Fmax)=2(50+15)=130kHz
视频放大电路
iL
o
t
L：消磁线圈，绕在显像管周围； R：正温度系数的热敏电阻；
C：用来消除行辐射在消磁线圈中的感应电流， 以避免产生寄生振荡。
消磁电阻
电路原理：
当S接通瞬间，R阻值小、L的阻抗也很小，于是电路中便产生了很大的交流 电流 i 通过消磁线圈L。
该电流也流经电阻R时，使热敏电阻R的温度迅速上升，阻值便急剧增大， 于是电路总阻抗急剧增大，使流经消磁线圈L的电流在几秒内迅速降低到接近 于零。
2）显像管三基色荧光粉光效率不同，造 成在画面高亮度区时仍会使荧光屏带有某种彩 色（即亮平衡不良）。
红束
ik
蓝束 绿束ຫໍສະໝຸດ -Ugkot演示
亮平衡不良的调整：通过调整R、G、B三个激励信号幅度的大小比例，使显像 管在高亮度区获得正确的白平衡。一般只需调整两个基色激励信号的幅度即可达 到要求。
白平衡调整不当:
2、白平衡调整电路 （1）白平衡：是指彩色电视机在接收黑白图像信号时，或接收彩色图像信号
但关闭色饱和度时，只呈现黑白图像。否则，称白平衡不良。
(2）白平衡不良的原因：
1）彩色显像管电子枪制造和安装工艺上有误差，使三电子束的截止电压不相等， 造成暗平衡不良。
红束 蓝束
绿束
-Ugk
i k 当t＞t3时，红、绿、蓝三个电子束才都出现， 屏幕上 才显示正常彩色
2.视频放大电路各部分的作用 6.5MHz吸收
场消隐信号引入 行消隐信号引入
视放管
高频补偿 对比度调节
3.彩电基色视频放大电路 1）作用: 对解码器输出的R、G、B三基色信号进行功率放大，为显像管阴 极提供所需的R、G、B激励信号，去激励显像管还原彩色图像。
2）视放输出电路的要求 : ①要有足够的增益;
液晶电视逻辑板维修培训
液晶电视逻辑板维修培训逻辑板维修培训一( 逻辑板就是我们常说的:T-CON板、中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件;英文 : timing controller的缩写为T-CON中文:时序控制电路作用:控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号(例如LVDS信号)转换成数据驱动电路所用的数据信号形式(例如mini-LVDS信号或RSDS信号)，传递到数据驱动电路(COF IC)，并控制数据驱动电路适时开启。
TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。
主要接入脚:1、从数字板传输过来的LVDS信号(包括:RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号);2、格式脚，控制电压符号是:SELLVDS或LVDS OPTION，格式控制电压为高、低电平;3、屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V 供电。
TCON板电路主要由几部分组成:1.TCON IC(必须的)2.GAMMA IC(必须的)3.PM IC (必须的)4.GPM IC(OPTION)5.LEVEL SHIFT IC(GOA屏专用)1把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号。
完成LVDS到MINI LVDS的转换输出;同时输出Source/Gate Driver所需的各种控制时序.具体就是把主板送来的LVDS信号经过转换;产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号(STV、CKV、STH、CKH、POL)及图像数据信号(RSDS)。
二( 原理T-CON板主要由五部分组成:1、栅极驱动电路(行驱动电路);2、源极驱动电路(列驱动电路)组成;3、时序控制电路(T-CON);4、DC—DC变换电路(为以上电路提供电压的开关电源电路);5、伽马校正电路(灰阶电压发生电路)。
几种电视机基本电路
几种电视机基本电路（一）色亮分离电路全彩电视频中包含有亮度信号和色度信号,在彩电中通常没法将这两个信号分开分别进行处理.这种将色度信号和亮度信号分离的电路叫Y一C分离电路,其中Y代表亮度信号,C代表色度信号，Y一C 分离电路在彩电技术发展的历程中分为三个阶段。
一、第一阶段:在早期的彩电中Y一C分离电路是采LC带通滤波器和陷波器所组成.将视频信号通过一个窄带(4.43MHZ)带通滤波器,得到色度信号。
将视频信号经过一个4.43MHZ的陷波器,抑制掉色度信号,从而得到亮度信号.显然L.C滤波器的品质因数较低,所以Y-C分离度较差,存在较严重的亮色串扰,另外,由于亮度通道加入了陷波器这使得亮度信号受损,使清晰度下降，为此出现第二阶段的Y一C分离电路。
二、第二阶段:采用梳状滤波器进行色亮分离,它是根据视频信号频谱交织的原理及梳状滤波器的梳齿滤波特性,以频谱分离的方式分离出亮度和色度信号，这种梳状滤波器是由两行延迟线、加法器、减法器等部分组成(结构如图1)。
我们假设相邻两行的视频信号保持相关性以及延迟线无损耗,那么输入的信号经延迟线延迟两行后,Y信号保持不变,而色副载波的相位则与原信号相反,所以变成Y-C,在加法器输出信号为:(Y+C)+(Y-C)=2Y；在减法器输出的信号为:(Y+C)-(Y-C)=2C,从而达到色亮分离的目的。
上述分析结果是基于信号相关性的假设,可将色度信号与亮度信号较彻底分离而获得较为理想的图象质量。
但实际的视频信号并不是这样理想的,即会出现非相关情况,如垂直方向有色度跳变,那么在此处直过信号与延迟信号中的Y.C分量不再相同,加法器与减法器便不能将C或Y 分量完全对消,造成Y与C分离不彻底.为此出现了第三阶段的Y一C分离电路。
三、第三阶段:这种滤波器称为动态数字式梳状滤波器,它是利用三行彩色信号来完成垂直方向的相关检测,仅提取所需要的彩色信号,从而克服了前述梳状滤波器的缺点.使图象的清晰度提高了100多线,这种新型三行数字化梳状滤波器结构如图2,图中下半部分是典型的锁相环路,用以产生四倍于色副载波振荡频率,用作数字Y/C分离电路的时钟,对PAL制为17.73MHZ,对NTSC制为14.32MHZ.视频信号经模数转换器(ADC)转换为8位数字信号,进入数字梳状滤波器进行运算,到此8位亮度和色度数字信号再经数模转换器(DAC)转换成模拟信号输出,完成了亮色分离的任务。
场扫描电路
扫描系统原理与故障维修
1.4 汇佳彩电的场扫描电路分析
扫描系统原理与故障维修
1.同步分离 从N101的46脚输出的彩色全电视信号经R201、C204、N101
的44脚进入箝位和视频开关电路，N101的42脚输入的视频信号 也进入箝位和视频开关电路。视频开关电路进行切换，输出彩 色全电视信号或视频信号加至集成电路内部设置的同步分离电 路，利用幅度分离的方法分离出复合同步信号，再由场同步分 离电路根据行、场同步信号脉冲宽度的不同，分离出场同步信 号，使场振荡产生的50Hz矩形波与发送端同步。
入N451的1脚，在内部经过激励和功率放大后，从N451的5脚 输出场线性锯齿波电流，通过场偏转线圈V.DY使显像管电子
束做垂直扫描。
扫描系统原理与故障维修
反馈网络由V.DY与N451输入端之间的阻容网络组成。R461 为直流取样电阻，C457为场输出电容，R459为场反馈取样电 阻，R458、C456、R457、R456、R455等元件组成交直流负反馈 电路。V.DY中的直流电流在R461上产生取样电压，经R457和 R456反馈至N451的1脚，作为直流负反馈信号，用于稳定场输出 电路的工作点；R459上产生的取样电压，经R458、C456、R456、 R455反馈至N451的1脚，作为交流负反馈信号，改善场线性。
行分频得到场频脉冲信号。 3.场锯齿波形成电路
在场振荡器输出端设置场锯齿波形成电路，该电路外接 RC锯齿波电压形成网络，将场频矩形脉冲信号，转换为场锯 齿波信号，供激励级、场输出电路使用。 4.场激励电路
基本电路为由共射极电路和共集电极电路组成的低频电 压放大电路，共射极电路起反相作用，共集电极电路起缓冲 隔离作用。为减小非线性失真，还加有较深的负反馈，来自 场输出电路的反馈信号用以改变光珊在垂直方向的线性。
3.2电阻教学设计-2023-2024学年高一下学期物理鲁科版(2019)必修第三册
（3）实验视频：为学生提供电阻测量方法实验的操作视频，让学生在课后观看并学习实验操作技巧。
（4）学术研究：介绍电阻领域的研究动态和最新技术发展，如纳米电阻、新型材料等，激发学生的学术兴趣。
2.拓展建议：
（3）网络资源：利用在线工具和视频，为学生提供更多的学习资源和参考资料，帮助学生拓展知识面。
（4）教材和辅导资料：为学生提供教材和辅导资料，方便学生课后复习和巩固知识。
教学流程
（一）课前准备（预计用时：5分钟）
学生预习：
发放预习材料，引导学生提前了解“3.2电阻”的学习内容，标记出有疑问或不懂的地方。
（六）课堂小结（预计用时：2分钟）
简要回顾本节课学习的电阻概念、性质和影响因素等内容，强调重点和难点。
肯定学生的表现，鼓励他们继续努力。
布置作业：
根据本节课学习的电阻内容，布置适量的课后作业，巩固学习效果。
提醒学生注意作业要求和时间安排，确保作业质量。
教学资源拓展
1.拓展资源：
（1）教材延伸：推荐学生阅读鲁科版（2019）必修第三册物理教材中与电阻相关的章节，如第四章“电路”中的“4.2欧姆定律的应用”，以加深对电阻知识的理解。
回顾旧知：
简要回顾上节课学习的电流、电压等基础知识，帮助学生建立知识之间的联系。
提出问题，检查学生对旧知的掌握情况，为电阻新课学习打下基础。
（三）新课呈现（预计用时：25分钟）
知识讲解：
清晰、准确地讲解电阻的概念、性质和影响因素，结合实例帮助学生理解。
突出电阻的概念和性质，强调影响因素和欧姆定律的应用，通过对比、归纳等方法帮助学生加深记忆。
第3章 视频信号的获取和处理
CMYK: (四分色：Cyan 青, Magenta 品红, Yellow 黄,black 黑)在CMY三色的基础上，增加黑 色。
彩色打印机和印刷彩色图片以及画家的颜料色彩都利用 了相减混色原理。
3.2视频信号的获取
国际上采用三种兼容制彩色电视制式：
正 交 平 衡 调 幅 制 NTSC(National Television Systems Committee，国家电视制式委员会)。这 种制式在美国、加拿大、大部分西半球国家、台湾、 日本、韩国、菲律宾采用，线路解码简单、成本低。 逐 行 倒 相 正 交 平 衡 调 制 PAL(Phase-Alternative Line)。这种制式在我国、西德、英国、朝鲜采用，对 象相位偏差不敏感。 顺序传送彩色与存储制 SECAM(Sequential Couleur à Mémorire(法文))。这种制式在法、俄、 东欧等国家使用。
光电 转换 光电 转换 彩色图像 镜头 光电 转换 摄像管 分光系统
信号处理 (彩色空 EG 间变换、 放大、同 EB 步等)与 传输
ER
ER EG EB 彩色显像管
彩色电视图像的摄取
3.1.4 颜色的相加与相减混色
由三基色原理可知，适当选择三种基色，按不同比 例混合，就可引起不同的色彩感觉。 合成彩色的亮度是三个基色的亮度之和，而色度 (色调和饱和度)则由三个基色的比例决定。对人眼的 混色可分为两类，即相加混色和相减混色。
饱和度（ Saturation ）
指颜色的深浅程度(或颜色的浓度、纯度)。
亮度与饱和度
3.1.3三基色原理（primary color）
基色是指互为独立的单色，任一基色都不能由其他 两种基色混合产生。 人眼的彩色视觉有这样一种特性，即某一单色光的 彩色视觉可以由不同光谱的光组合而获得，并与该 单色光产生相同的彩色感觉。 三基色是根据人眼对彩色视觉的大量实验而做出的 选择（红色、绿色和蓝色）。 三基色的选择不唯一，也可选择另外三种颜色为三 基色（青、品红、黄）。
实验九 光纤视频传输实验
实验九光纤视频传输实验实验目的:1.了解基带模拟信号直接光强度调制传输系统的构成；2.了解不同业务对传输系统的要求差异。
实验仪器:1.光纤通信实验箱2.摄像头、监视器3.光纤跳线、视频线实验原理:基带模拟信号直接光强度调制传输是模拟光纤传输最基本的传输技术。
以发光二极管为光源的基带电视信号光纤传输系统具有设备简单、价格便宜的特点。
传输质量可以满足不同指标的要求, 适用于较短距离的电视传输, 在广播电视与工业电视传输中有着广泛地应用。
这种设备以发光二极管为光源, 是因为LED的入纤光功率虽不如激光器的高, 但它是非相干光源, 对微分增益（DG）和微分相位（DP）的校正比用激光器（LD）作为光源来得容易, 而且光源驱动电路也比较简单。
另外, 在多模光纤传输系统中, 它也不存在模式噪声对信噪比的影响问题。
因此, LED是这种系统中常用的光源。
图9-1示出了一个系统的基本组成方框。
在我国采用的PAL制电视信号中, 彩色信号是调制在频率为4.43MHz的色副载波上, 而色副载波又是叠加在亮度信号上的。
色副载波的幅度决定着彩色信号的饱和度, 其相位决定了色调。
由于亮度信号的变化在传输中可能引起色副载波的幅度和相位失真, 在电视信号中被称作微分增益（DG）和微分相位（DP）失真。
在传输系统中, 发光二极管的非线性是引起DG、DP失真的主要原因, 这是因为发光二极管的阻抗特性、注入电流、内部量子效率、辐射复合率的温度特性以及调制带宽等因素的影响所致。
一般发光二极管在不采用任何校正措施的情况下, 系统可引起10~15%左右的DG变化和1~3度的DP变化, 这对于高指标传输来说是不利的。
因此需要加入校正电路用以消除这种影响。
校正发光二极管的非线性的方法很多, 如反馈法、相移调制法、前馈法和准前馈法等。
但上述这些方法对校正电路或光器件的要求都很高, 采用这些方法会使设备原本简单便宜的系统反而变得比较复杂, 设备成本也因此而有所提高。
11场扫描电路解析
2024年7月10日
11
星期三12时43分
35秒
2024年7月10日 星期三12时43分
多频数控彩显场扫描电路原理及故障维修
12
35秒
二、场振荡和锯齿波电压形成电路 场振荡电路是一个自激振荡器，通过电容的充放电来产生自由振 荡的场频矩形波信号，作为锯齿波形成电路的电子开关，控制锯齿 波形成电路中电容的充放电形成锯齿波电压。有些彩显两者共用一 个电容，即这个电容既是场振荡定时元件，又是场锯齿波形成元件 。下图为共用电容的联想LXH-GJ556型数控彩显的场振荡和锯齿 波电压形成电路。
场线性补偿电路是利用反馈、预失真等措施校正场锯齿波的失真 ，以便达到最佳的场扫描线性。该电路一般跨接在场输出级与场激 励级之间，也可跨接在场输出级与场锯齿波形成电路之间或锯齿波 形成电路与场激励级之间。 场中心调整和场幅调整内容见本章任务4。
在显示器中，场振荡电路、锯齿波形成电路大都采用一块集成电 路，场输出级大多也集成在一个集成电路内，这样既大大简化了场 扫描电路，又便于维修。
2024年7月10日 星期三12时43分
35秒
多频数控彩显场扫描电路原理及故障维修
3
2．场扫描电路组成 场扫描电路由场振荡、场锯齿波电压产生、场激励、场输出及场 线性补偿等电路组成。如图所示。 场振荡电路是一个自激振荡器，用来产生场频脉冲信号。场振 荡电路的自由振荡频率一般可进行调节，称为场同步调节，振荡频 率应与场同步信号同步。 场锯齿波电压产生电路是一般的RC积分电路，利用电容的充、 放电来形成锯齿波电压。电容充、放电之间的转换是用场振荡电路 产生的脉冲电压控制的，以形成周期性的锯齿波电压输出。
IC601的第7脚VF为逆程电压输入：由电源直接提供，其范 围在50~60V之间，用于在正程一场画面扫描完毕，利用这脚 输入电压通过逆程原电源自举升压电路，产生高压使电子束从 扫描电流正程后半段向前半段迅速跳变，回到一场画面扫描启 始端进行下一场扫描
彩色电视机原理第八章-同步扫描电路分析
第八章 同步扫描电路分析
电路特点: 1: V的发射结对于同步头电平起箝位（0.65V）作用。 2: 晶体管工作在开关状态，饱和压降要低，保证输出10V 幅度。 3: C的值要合适，充电时间常数比场同步脉宽大，要能适 应图像信号内容的变化。
第八章 同步扫描电路分析
正极性视频全电视信号幅度分离电路: Q2为PNP型，输出在集电极上； 增加了偏置电阻，Q2处在刚要导通状态，提高同步灵敏度。
第八章 同步扫描电路分析
压控特性参数:
T--振荡周期(S) Rb--振荡器充放电回路的等效电阻 Cb--振荡器充放电回路的等效电容 EC--晶体管集电极电源电压 Eb--晶体管基极等效的电源电压。
fH
E APC
压控灵敏度β（Hz/V）
ΔfH--压控振荡器的频率变化值 ΔEAFC--输入的控制电压变化值。
第八章 同步扫描电路分析 8.2.2 抗干扰电路
干扰信号为瞬时值大的信号。 正常信号时，V1为饱和导通，集电极电压<1V，VD1正向偏 压导通，电视信号经C1.VD1加到Q2上进行幅度分离。 有干扰信号时，经C2VD2耦合到V1基极，V1截止，VD1负 极电压升至12V，信号不能到达Q2，隔离了干扰信号。
(3) 振荡频率稳定, 受环境温度、电源电压变化的影响小。 (4) 电路效率高, 损耗小。行、场扫描电路的效率主要决定于行、场扫描电路
的输出级。
(5) 行、场扫描电流的周期, 正、逆程时间要符合国家现行电视制式标准。
第八章 同步扫描电路分析
8.2 同步分离与抗干扰电路
把视频全电视信号中的行、场同步信号取出，送给行、场 扫描电路，使接收机的信号与发送端行场同步。 分为两步: 幅度分离取出复合同步信号 脉宽分离取出行、场同步信号。
第3章 电视信号接收原理天线及高频调谐器1
第3章电视信号接收原理天线及高频调谐器3.1电视信号的接收原理※ 3.2 电视接收天线、馈线及阻抗变换器3.3 高频调谐器3.3.1 高频调谐器的功能及性能要求3.3.2 高频调谐器的类型3.3.3 电子调谐高频头3.3.4 电视频道预置器3.1 电视信号的接收原理3.1.1 黑白电视机电路框图及显像过程1.黑白电视接收机的方框图伴音通道高频头中频通道视放行场扫描图3-1黑白电视机方框图黑白电视接收机整体电路结构可分为高频调谐器（高频头）、中频通道（中放）、伴音通道、视频放大（视放）、扫描电路和电源几部分。
高频头中频通道伴音通道亮度通道 行场扫描色度通道解码矩阵3.1 电视信号的接收原理彩色电视机的高频调谐器，中频通道、伴音通道、扫描电路与黑白电视机相同，仅仅是要求不同。
3.1.2 彩色电视接收机组成框图及信号接收过程彩色电视要兼容黑白电视，黑白电视机所具备的功能彩色电视机完全具备。
所不同的是彩色电视机还必须具有对色度信号和色同步信号的处理功能，如图3-2所示。
图3-2彩色电视机方框图3.1 电视信号的接收原理④ 行场扫描电路与黑白电视基本相同图3-2彩色电视机方框图3.2 电视接收天线、馈线及阻抗变换器3.2.1 电视接收天线1. 天线的技术指标(1) 增益天线的增益是指在最大接收方向上接收到的信号电压（或功率）与基本半波振子天线在相同位置接收到的信号电压（或功率）的比值。
天线增益说明接收能力强弱。
（2）方向性天线对不同方向的信号具有不同的接收能力，称为天线的方向性。
（3）输入阻抗天线的输入阻抗，一般指天线处于谐振状态时的纯电阻值。
（4）通频带单频道电视天线通频带最少应在 8MH Z以上，多频道电视天线通频带应能覆盖所有接收频道。
天线通频带与制作天线的导体材料直径有关。
（b）二单元折合振子天线图 3‐3 天线方向图由图可见，水平放置的基本半波振子天线，并不是对任何方向来的信号都能同样接收的，实验表明，当信号电波的传送方向与水平放置的半波振子天线互相垂直时，接收到的信号最强，其它方向则较弱，当信号电波的传送方向与天线平行时，天线就会完全收不到。
机器视觉培训教程第二讲1
1
2
2
3
3
4
4
5
5
6
第二讲：机器视觉中的图像采集技术硬件基础知识
四、相机的基本概念：
异步触发（Reset&Restart）：通常情况下相机是不间断地拍照的－－ 无的放矢。当CCD相机处于异步触发方式时，相机并不是以固定时钟连 续扫描和输出连续信号。而是在收到一个触发信号后，再开始扫描输出 新的一帧信号。
CCD的基本工作原理是，当然光子撞击到硅原子上时，会产生 自由电子。再将这些自由电子收集在一起形成信号。
感光单元 (CCD Pixcel)
工作原理
第二讲：机器视觉中的图像采集技术硬件基础知识
六、相机基本成像原理：
CCD的电荷存储器，能够存储一定量的电子。将电子释放出来 之后所形成的电流，便可以量化地代表感光面上某点的明暗信息。
显微镜头 物体成像与物体物理大小相对比率。如1：1、1：2镜头。
远心镜头 无畸变镜头
第二讲：机器视觉中的图像采集技术硬件基础知识
三、镜头的成像原理及各参数间关系：
光圈
（相当于水龙头开 关，开得越大，所
需时间越短）
光线 （相当于水）
工作距离
（距离越远，所需 时间越长）
光线强度
（相当于水压，水 压越大，所需时间
四、相机的基本概念：
CCD传感器的灵敏度: 上面是一个典型的CCD图像传感器对于不同光谱的响应
曲线。
第二讲：机器视觉中的图像采集技术硬件基础知识
四、相机的基本概念：
• 信号格式 模拟图象信号的格式包括：复合视频信号，Y/C分离信号，RGB分量信 号。绝大多数周边设备都能够兼容这些信号格式。通常情况下对于彩色 视频信号，Y/C分离传输的方式优于复合视频传输的方式，RGB分量传 输的方式又优于Y/C分离传输方式。
HDTV3202电路图
本部分采用成都旭光或无锡 SHARP 公司的一体化高频头，该高频头集成射频接收和中 放单元电路，通过 I2C 总线进行控制，并有 3 引脚来控制伴音制式，分别具有 D/K、I、B/G 和 M/N 制式。
本部分的输出为视频和伴音音频，视频幅度为 2Vp-p。
-6-
※电路原理※
9 按键输入
35 消磁控制
10 子画面伴音制式控制 SW3
36 EEPROM 总线 SDA
11 主画面伴音制式控制 SW1
37 第一路总线 SDA
12 主画面伴音制式控制 SW2
38 EEPROM 总线 SCL
13 主画面伴音制式控制 SW3
39 第一路总线 SCL
14 子画面伴音制式控制 SW1
40 OSD 控制 OUT1
AV 板主要实现了如下功能： 1．视频 1、视频 2、视频 3、S 端子、YCBCR、YPBPR 等视频及音频的输入； 2．提供 1 路视频音频输出； 3．实现各路音视频的切换功能； 通过标准的音视频输入端子，将各路音视频输入到电视整机。各路视频的切换是通过
TA1218AN 实现的。 TA1218AN 主要功能特点： z 5 路视频通道输入，2 路视频输出 z 5 路音频输入，3 路音频输出 z 视频信号进行同步分离 z 具有 I/O 控制功能
15 空
41 空
16 空
42 空
17 空
43 电源开关控制
18 +5 电源
44 解码板芯片复位
19 空
45 子画面伴音制式控制 SW2
20 空
46 重低音控制开关
21 空
47 第二路总线 SDA
-7-
※电路原理※
液晶彩电去隔行处理和SCALER电路介绍_二_
图 1 去隔行处理与图像缩放 SCALER 电路分别使用单独的集成电路示图液晶彩电去隔行处理和 SCALER 电路介绍（二）笙马介新二、常见去隔行、SCALER 芯片介绍液晶彩电中的去隔行处理与图像缩放 SCALER 电 路的配置方案一般有两大类：一种是去隔行处理与 图像缩放 SCALER 电路分别使用单独的集成电路，如 图 1 所示；第 2 种电路配置方案是将去隔行处理、SCALER 电路集成在一起(如图 1 所示)，也 就是说， 它们是作为一个整体而存在的，我们一般将此类芯 片称为“视频控制芯片”。
随着集成电路的发展，视频 控制芯片开始将 A/D 转换器、TMDS 接收器(接收 DVI 接口信号)、OSD (屏显电路)、MCU 、LVDS 发送器等集 成在一起，为便于区分，这样的芯片我们称其为“主 控芯片”。
现在，已有一些主控芯片开始集成有数字视频 解码电路，此类芯片我们一般称其为“全功能超级芯片”，由全功能 超级芯片构 成 的 液 晶 彩 电 是 最 为 简 洁 的一种。
下面简要介绍在液晶彩 电 中 比 较 常 用 的 几 种 去 隔 行、SCALER 芯片。
1.视频控制芯片 PWl232 BT656 数据格式(4∶2∶2)YUV 视频信号的输入，完成处理后以 24 bit 并行传输的 4∶4∶4 数字逐行信号 输出。
PWl232 内含运动检测和降噪电路、电影模式检测 电路、视频标度器、去隔行处理电路、视频增强电路、彩 色空间变换器、显示定时、行场同步定时等电路。
其中， PWl332 内部的去隔行处理电路用以将隔行扫描的视 频信号转换为逐行扫描的视频信号，内部的可编程视 频增强器用以提高图像的鲜明度，并可完成对亮度、对 比度、色调、色饱和度的控制。
图 3 所示为 PWl232 内部 电路框图。
与 PWl232 功 能 类 似 的 还 有 PWl226、PWl230、 PWl231、PWl235 等，其中，PWl226、PWl230、PWl235 内含 D／A 转换器，除可输出数字视频信号外，还可以输出 介绍PWl232 是 Pixelworks (像素科技)公司生产的扫描 格式变换电路，可接受标准 隔 行 ITU-RBT601 或 ITU-R图 2 去隔行处理、SCALER 电路集成为一块视频控制芯片示图图 3 PW1232 内部电路框图18 ( 总 594 页 ) 家电检修技术 2014 年第 10 期厂家 ︵ 专 家 ︶ 论 坛模拟视频信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引脚功能 单稳态触发器、锯齿波形成电路等前级电源I输入端 负极性场频触发脉冲输入端 单稳态触发器时间常数设定端 场频调整控制端 50/60HZ转换时锯齿波幅度稳定控制端 锯齿波电压形成端 场输出交、直流反馈输入端 电源2输入端 泵电源输出端 消振反馈端 接地端 场扫描锯齿波输出端 场输出电源输入端
四川信息职业技术学院电子工程系
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析 视放输出电路实物
亮平衡 调整
视放 管
视放 管
暗平衡 调整
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
3.2.4 扫描后级电路
一、场输出电路 1、LA7837引脚功能:
引脚序号 1 2 3 4 5 6 7 8 9 10 11 12 13
电视原理与维修 第三章 模拟彩色电视机整机电路分析
1、AV开关及滤波电路: 对信号源及其信号源制式的选择由N1011脚的电压决定，见表:
N101 1脚 电压/V
0～1.4
1.7～2.6
2.9～3.8
4.1～5
VIDEO SW
TV
TV
AV
AV
信号源
SECAM
PAL/NTSC
PAL/NTSC
SECAM
N4515脚为高电平
控制场幅开关，使恒流源电流增加
二、行输出电路
1、电路由V431、T431、V432、行输出变压器等电路组成。 2、信号流程:
N10125脚输出的行激励脉冲
R432、C431
V431
T431
V432
行偏转线圈
行输出级处理
T43210绕组
VD555、C522A
+190V
T4321－3绕组 T4328绕组
V611、V612、V613放大
R626、R625、R624
显像管阴极重现图像
2、主要器件作用：
RP612、RP613、RP615：暗平衡调整电位器； C615、C616、C617：对基色信号的高频端进行补偿； RP610、RP611：亮平衡调整电位器；
V610、VD610、C610：构成关机消亮电路。
N2011、3脚输出RY/B-Y色差信号
C237、C236耦合
N10137、36脚
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析 六、 RGB输入/输出电路
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析 1、 信号流程：
N2011、3脚输出RY/B-Y色差信号
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
行输出电路实物
行输出变 压器
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
当50Hz时 21脚低电平 当60Hz时 21脚高电平
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
3.2.3 视放输出电路
演示
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
1、信号流程:
N10133、34、35脚输出R、G、B
当为PAL制时: N10141脚外接的4.43MHz晶振G241接通，N10142脚外接的
3.58MHz晶振悬空,当为NTSC制时:与PAL制刚好相反。 2) 管脚功能和主要元件作用：
N10143脚：外接的RC网络为APC低通滤波器电路;
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析 彩色解调电路
2、信号流程:
同步分离电路
AV视频 C801 TV视频
N10114脚 N10110脚
选择一路 色度陷波器 16脚输出
亮度信号 V821
线路输出视频信号
3、各管脚功能和主要器件作用:
பைடு நூலகம்
D70131脚：输出清晰度控制电压； N1019脚：内部滤波器调节及S-VHS开关控制端； D70132脚：输出对比度控制脉宽调制信号； D70123脚：输出亮度控制PWM信号； N10111脚：控制对比度； N10119脚：控制亮度； RP769：亮度电位器；
当有TV信号时：
N10127脚输出高电平5V V775截止
D70142脚为低电平
当无TV信号或不同步时： D70142脚为高电平
D70151脚为晶体选择控制端：
当D70151脚为高电平时：V441饱和 选择3.58MHz晶体
N10127脚经R436、V441接地
当D70151脚为低电平时：V441截止 选择4.43MHz晶体
RF481
显像管灯丝电压
V763
D70126脚
字符水 平定位
N10126脚
行AFC2鉴相
T432
显像管提供高中压
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析 行输出电路
演示
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
3、主要器件作用: C435、C436：为逆程电容，调整电容量，可改变行逆程时间； C441、C442：为S校正电容；L442、L441：为线性校正电感； L431、L432：用于抑制行辐射； RP491：调整行中心；VD441：对逆程脉冲进行钳位； H-DY：为行偏转线圈；T431：行激励变压器； R433、C433：组成阻尼电路，用于减少T431初级产生的幅度很 大感应电动势，以防止击穿损害V431； T432：行输出变压器；V431:行激励管； V432：行输出管,工作开关状态； R441、R442：为阻尼电阻；
教学重点： 1、图像信号处理电路； 2、行场扫描电路； 3、视放输出电路。
教学难点： 1、图像信号处理电路； 2、行场扫描电路。
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
3.2.2 小信号处理电路
三AV开、关视及频信号处理电路
滤波电路
四川信息职业技术学院电子工程系
2、（R-Y）/(B-Y)解调电路
1) 信号流程： 色度信号 解调 （R-Y）/(B-Y) 基带色差信号
带通滤波器、输出开关
N10139、38脚输出
C273、C271耦合
N201 5、7脚
2）管脚功能：
N10127脚还具有行同步检测、晶体选择控制功能：
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
VD451、C456与N4519脚内的泵电源开关组成泵电源电路；
N10121脚功能： 当场频50Hz时：21脚低电平
V451截止
N4515脚为低电平
控制场幅开关，使恒流源电流减小
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
当场频60Hz时：21脚高电平
V451导通
R415、C403、R408、C406：RC积分滤波；
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
RP769：亮度调节电位器； R407、C216、R248、C216A：组成RC积分电路，形成直流电压
控制对比度； 23脚外接RC滤波电路；V821：射随器。 四、彩色解调电路 1、PLL锁相环电路 1) 制式识别电路控制：
RP769：副亮度调节电位器。
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析 七、 行场小信号处理电路
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
1、行扫描小信号处理电路信号流程:
N10110、14脚输 入全电视信号
同步分 离电路
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
R485、BC481：32倍行频谐振器； T432：行输出变压器。 3、场扫描小信号处理电路信号流程：
行振荡产生 的32倍行频
16分频
场分频 电路
场频方波脉冲
N101的20脚输出
N451的2脚
在N101内部设置有50/60Hz场频自动识别电路，其识别结 果由N101的21脚输出。
N10127脚开路
PAL开关受制式识别电路控制：
当为4.43MHz的PAL信号时，4.43MHz晶体和PAL开关起作用。
当为3.58MHz的NTSC信号时，3.58MHz晶体起作用。
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析 五、1H基带延迟电路
演示
四川信息职业技术学院电子工程系
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
N10118脚:为色调控制电压输入，兼PAL/NTSC开关控制端, 电压为0～1V时，为PAL模式输入；当18脚电压
为1～5V时，为NTSC色调控制输入。
Z241、Z242：晶体振荡器，Z241振荡频率3.58MHz、Z242振荡 频率4.43MHz。
电视原理与维修 第三章 模拟彩色电视机整机电路分析
➢视频信号处理电路 ➢彩色解码电路 ➢RGB 输入/输出电路 ➢1H基带延迟电路 ➢行场小信号处理电路 ➢视放输出电路 ➢行、场输出电路
四川信息职业技术学院电子工程系
电视原理与维修 第三章 模拟彩色电视机整机电路分析
教学目的： 1、掌握各电路工作情况； 2、分析各具体电路。
D70134、35脚与D7014脚接成复合状态，去控制N1011脚电
