深度分析电容器的四大特性

各种电容的特点、应用及优缺点

COG(NPO)温度补偿型电容(=0ppm/ C).
Class2- EIA Class 2电容通常也是由钛酸钢化合物组成.Class2电容有很大的电容容量和温度稳定性.
最普通最常用的Class2电容电解质是X7R和Y5V.在温度范围-55 °C到125°C之间,X7R能提供仅
有±5%变化的的中等容量的电容容量.它最适合应用在温度范围宽,电容量要求稳定的场合.Y5V能提
1NF=1000PF=0.001UF
电容的每一个容量都有一个国际的表示方法：
如：1PF表示为1R0; 2PF表示为2R0; 5PF表示为5R0;
10PF表示为100;15PF表示为150;68PF表示为680;
100PF表示为101;180PF表示为181;820PF表示为821;
1000PF〔=1NF〕表示为102;2.7NF表示为273;5.6NF表示为562;
15
通常所说的贴片电容是指MLCC即多层陶瓷片式电容〔Multilayer Ceramic Capacitors〕.常规贴片电容按
材料分为COG〔NPO〕,X7R,Y5V其弓|脚封装有0201,0402,0603.0805.1206,1210,1812,1825,2225.
A.贴片电容根本结构
多层陶瓷电容〔MLCC谑由平行的陶瓷材料和电极材料层叠而成.见下列图：
与铝电解电容相比,锂电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势.但是,它的工作电压较低.
2纸介电容和聚酯薄膜电容
其容体比拟小,串联电阻小,感抗值较大.它适用于电容量不大、工作频率不高〔如1MHz以下〕的场合,
可用于低频滤波和旁路.使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响.

电工电子元器件认识 - 电容的特性与结构

电容的特性结构任务目标；电容器的特性、结构、参数、误差等级及标注方法。

学习目标；了解电容器的特性、结构、参数、误差等级及标注方法。

电容器是电路的基本组件之一，它是电力系统和电子技术中最常见的一种组件。

在电力系统中它可以起到补尝电压的作用，在电子系统中可以起到滤波、隔直、耦合、旁路等作用，还可以利用它出现电火花的作用。

可见电容器是一种应用非常广泛的电子组件，学习和认识电容器非常重要，不懂电容器，以后的电子电路就无法去分析。

1、什么是电容器被绝缘物分开而又相互靠近的两个导体的总体称电容器（简称电容）。

电容器是由两块金属板做电极，中间夹一层绝缘体（也称电解质）所构成，当你在金属板间加上电压时，极板上就会储存电荷，所以说电容器实际上也是一种能储存电荷的容器。

电容器的内部结构如图1所示。

图1 电容器的内部结构2、电容器在电路中的图形符号电容器在电路中用字母“C”表示，其电路符号如图2所示。

图2电容器电路符号a）为固定电容b）为电解电容的简化符号c）为电解电容d）为可变电容e）为微调电容f）为国外电解电容符号3、电容器的分类1.按结构分类：固定电容、可变电容、微调电容。

2.按介质材料分类：以空气为介质、电解介质、无机介质、有机介质。

3.按封装形式分类：圆柱形、长方形、圆片型、球型、方形等。

4.按用途分类：高频电容、低频电容、高压电容、低压电容。

5.按极性分类：有极性电容和无极性电容。

4、电容器的特性电容器的特性是通交隔直，也就是说，交流电可以通过，而直流电不可以通过，为什么呢？电容器的特性要比电阻器复杂得多，掌握和弄通电容器的特性是分析电路的关键所在，很多情况下，对电路工作的工作原理分析不正确或根本无从下手，其原因是对元器件的特性不了解，所以掌握电容器的主要特性及其相应的变化是分析电容器参与电路工作原理的基础。

1）电容器的通交特性电容器接在交流电路中（交流电的电压绝对不能超过接入电容器的直流耐压），由于交流电的大小和方向在随着时间的变化而变化，致使电容器进行反复的充电和放电，电路中相应不断的出现交变的电流，电路中一直有交流电流的流动，就好似交流电能直接通过电容器，即通交流。

电容器的特点

电容器的特点电容器是一种常见的电子元器件，具有很多独特的特点和性能。

它在电路中起到储存和释放电能的作用，并且在各种电子设备和系统中都有广泛的应用。

本文将重点介绍电容器的特点，包括电容性、电容值、极性、介质、尺寸、稳定性以及应用等方面。

1. 电容性电容器的最基本特点就是具有电容性，即能够存储和释放电荷。

当电容器两个导体之间施加电压时，正极就会吸收正电荷，负极则吸收负电荷，这样就在两极之间形成一个电场。

电容器的电容性取决于电场强度和两极之间的距离，电容值越大，电容器存储的电荷就越多。

2. 电容值电容器的电容值是衡量其存储电能能力的指标。

电容值的单位为法拉(F)。

常见的电容器电容值范围从纳法(F)到毫法(F)不等，不同应用场景需要不同的电容值。

一般来说，电容器的电容值越大，存储的能量就越多，但体积和成本也会增加。

3. 极性电容器的极性是指在实际应用中，电容器两个极的正负极性不能颠倒的特性。

极性电容器的两个极有明确的标识，一般用加号(+)和减号(-)或者标有正负符号表示。

电容器的极性有正极电容器和负极电容器两种类型。

正极电容器在正极上面可以施加正电压，负极电容器则在负极上施加负电压，如果极性颠倒，电容器可能会损坏或无法正确工作。

4. 介质电容器的介质是充当两个电极之间绝缘层的物质。

介质的选择对电容器的性能和特点具有重要影响。

常见的电容器介质包括塑料薄膜、陶瓷、液体等。

不同的介质具有不同的介电常数和耐压能力，影响着电容器的容量、稳定性和使用寿命。

5. 尺寸电容器的尺寸大小因其电容值和应用场景不同而有所差异。

一般来说，电容值越大的电容器体积也越大。

然而，随着技术的发展，电容器的体积不断减小，容量却不断增加。

这使得电容器在小型化电子设备和集成电路中应用更加广泛。

6. 稳定性电容器的稳定性是指其在工作温度范围内的容量和电阻值保持稳定和准确的能力。

电容器的稳定性受到温度、湿度、振动和工作时间等因素的影响。

一些电容器具有良好的稳定性，可以在复杂和恶劣的环境中长时间稳定工作。

电容器的作用和特性是什么

电容器的作用和特性是什么电容器是电路中常见的元件之一，具有广泛的应用。

本文将介绍电容器的作用和特性，以及其在不同领域中的应用。

一、电容器的作用1. 电荷储存：电容器能够储存电荷。

当电容器两端施加电压时，正极会聚集正电荷，负极会聚集负电荷，形成电场。

电荷的积聚使得电容器的两板之间产生电压差，从而储存了电荷。

2. 电能储存和释放：电容器具有储存和释放电能的特性。

当电容器充电时，正极积聚正电荷，负极积聚负电荷，且电场强度逐渐增加。

电容器放电时，储存在电场中的电能会以电流形式释放出来。

3. 电流的传输和滤波：电容器可以传输交流电流。

在交流电路中，电容器能够传导电流，同时阻碍直流电流的通过。

此外，电容器还可以用于滤波，去除交流电路中的噪声和杂波。

二、电容器的特性1. 电容：电容是电容器的重要特性之一，它衡量了电容器储存电荷的能力。

电容的单位是法拉（F），常见的电容量有微法（μF）、毫法（mF）和皮法（pF）等。

2. 电压：电压是电容器两板之间的电位差，即电容器所能承受的最大电压。

超过电容器的额定电压会导致电容器击穿，出现故障。

3. 介质耐压：电容器的介质耐压是指电容器介质能够承受的最大电场强度。

超过介质耐压会导致介质击穿，损坏电容器。

4. 极性：极性是指电容器正负极板的标记或连接方式。

有些电容器是无极性的，可以正反随意连接；而有些电容器是有极性的，连接时必须按照标记连接。

三、电容器的应用1. 电子电路：电容器广泛应用于各种电子电路中。

例如，电容器可用于滤波电路、定时电路、振荡电路等。

在这些电路中，电容器的特性可以起到关键的作用。

2. 电源管理：电容器在电源管理中起着重要的作用。

电容器可以平稳输出电流，减少电源电压的波动，起到稳压和滤波的作用。

3. 通信系统：在通信系统中，电容器被用于耦合和解耦合电路。

它们可以实现信号的传输和隔离，提高通信质量。

4. 电力系统：电容器在电力系统中用于功率因数校正和电容器补偿。

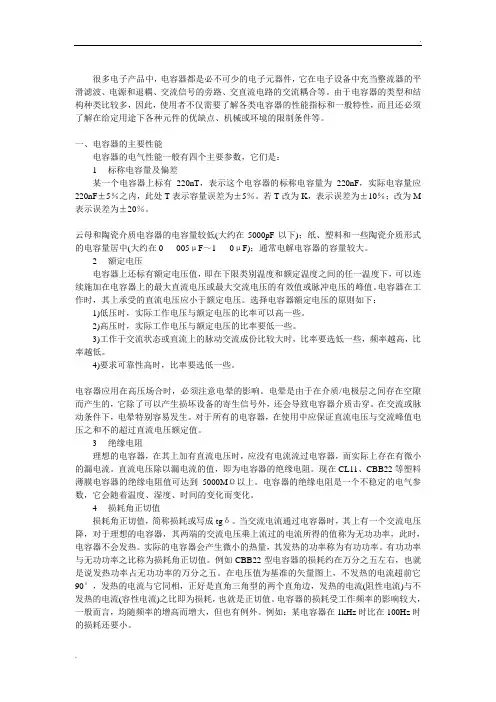

电容器的主要的特性

很多电子产品中，电容器都是必不可少的电子元器件，它在电子设备中充当整流器的平滑滤波、电源和退耦、交流信号的旁路、交直流电路的交流耦合等。

由于电容器的类型和结构种类比较多，因此，使用者不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点、机械或环境的限制条件等。

一、电容器的主要性能电容器的电气性能一般有四个主要参数，它们是：1标称电容量及偏差某一个电容器上标有220nT，表示这个电容器的标称电容量为220nF，实际电容量应220nF±5％之内，此处T表示容量误差为±5％。

若T改为K，表示误差为±10％；改为M 表示误差为±20％。

云母和陶瓷介质电容器的电容量较低(大约在5000pF以下)；纸、塑料和一些陶瓷介质形式的电容量居中(大约在0005μF～10μF)；通常电解电容器的容量较大。

2额定电压电容器上还标有额定电压值，即在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。

电容器在工作时，其上承受的直流电压应小于额定电压。

选择电容器额定电压的原则如下：1)低压时，实际工作电压与额定电压的比率可以高一些。

2)高压时，实际工作电压与额定电压的比率要低一些。

3)工作于交流状态或直流上的脉动交流成份比较大时，比率要选低一些，频率越高，比率越低。

4)要求可靠性高时，比率要选低一些。

电容器应用在高压场合时，必须注意电晕的影响。

电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。

在交流或脉动条件下，电晕特别容易发生。

对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不的超过直流电压额定值。

3绝缘电阻理想的电容器，在其上加有直流电压时，应没有电流流过电容器，而实际上存在有微小的漏电流。

直流电压除以漏电流的值，即为电容器的绝缘电阻。

电容电阻知识点总结

电容电阻知识点总结一、电容的基本知识1.1 电容的定义电容是电路中一种用来储存电荷的元件，通常用C来表示，单位为法拉（F）。

电容的定义是指在给定电压条件下储存的电荷量与电压的比值，即C = Q/V其中，C为电容，Q为储存的电荷量，V为电压。

1.2 电容的物理原理电容的物理原理是利用两个接近的导体之间的电场来储存电荷。

当两个导体接近但不接触时，它们之间会存在电场，这样就形成了一个电容。

电容的大小主要取决于两个导体之间的距离和面积，以及介质的性质。

1.3 电容的基本特性电容的基本特性包括容量、电压、电荷和能量存储。

电容的容量决定了它能够储存的电荷量，而电压则决定了电容上储存的电荷量的多少，即Q = C*V其中，Q为电容上的电荷量，C为电容，V为电压。

1.4 电容的常见类型电容主要包括固定电容和可变电容两种类型。

固定电容是指其容量固定不变的电容器，而可变电容则是指其容量可以调节的电容器，通常用在调节频率和振荡器电路中。

此外，电容还有极性和非极性之分，极性电容需要注意极性，而非极性电容则不需要。

1.5 电容的应用电容在电路中有着广泛的应用，可以用来滤波、积分、微分、存储能量等。

同时，电容还可以用来制造各种振荡器、滤波器、调谐电路、定时电路等。

二、电阻的基本知识2.1 电阻的定义电阻是电路中一种用来阻碍电流流过的元件，通常用R来表示，单位为欧姆（Ω）。

电阻的定义是指在给定电压条件下通过电阻的电流与电压的比值，即R = V/I其中，R为电阻，V为电压，I为电流。

2.2 电阻的物理原理电阻的物理原理是利用材料的电阻性质来阻碍电流的流动。

当电流通过电阻时，会产生热量，同时也会转化成其他形式的能量，从而导致电流的衰减。

电阻的大小主要取决于材料的电阻率、长度和截面积。

2.3 电阻的基本特性电阻的基本特性包括阻值、电流、电压和功率。

电阻的阻值决定了它对电流的阻碍程度，而通过电阻的电流和电压之间的关系可以根据欧姆定律进行描述，即V = I*R其中，V为电压，I为电流，R为电阻。

电容的特点及常用的分类

电容的特点及常用的分类电容的特点1.它具有充放电特性和阻止直流电流通过，允许交流电流通过的能力。

2.在充电和放电过程中，两极板上的电荷有积累过程，也即电压有建立过程，因此，电容器上的电压不能突变。

电容器的充电：两板分别带等量异种电荷，每个极板带电量的绝对值叫电容器的带电量。

电容器的放电：电容器两极正负电荷通过导线中和。

在放电过程中导线上有短暂的电流产生。

3.电容器的容抗与频率、容量之间成反比。

即分析容抗大小时就得联系信号的频率高低、容量大小。

电容器的作用耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。

滤波：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。

退耦：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。

高频消振：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。

谐振：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。

旁路：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域(所有交流信号)旁路电容电路和高频旁路电容电路。

中和：用在中和电路中的电容器称为中和电容。

在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。

定时：用在定时电路中的电容器称为定时电容。

在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。

积分：用在积分电路中的电容器称为积分电容。

在电势场扫描的同步分离电路中，采用这种积分电容电路，可以从场复合同步信号中取出场同步信号。

电容器的主要特性参数是什么

电容器的主要特性参数是什么⑴电容主要特性参数①标称电容量标志在电容器上的电容量。

但电容器实际电容量与标称电容量是有偏差的，精度等级与允许误差有对应关系。

一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗，随着工作频率、温度、电压以及测量方法的变化，容值将有变化。

②额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压的有效值，如果工作电压超过电容器的耐压，电容器将被击穿，造成损坏。

在实际中，随着温度的升高，耐压值将变低。

③绝缘电阻直流电压加在电容上，产生漏电电流，两者之比称为绝缘电阻。

当电容较小时，主要取决于电容的表面状态；容量＞0.1μF时，主要取决于介质。

绝缘电阻越大越好。

④损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。

损耗与频率范围、介质、电导、电容金属部分的电阻等有关。

⑤频率特性随着频率的上升，一般电容器的电容量呈现下降的规律。

当电容工作在谐振频率以下时，表现为容性，当超过其谐振频率，表现为感性，此时就不是一个电容而是一个电感了。

所以一定要防止电容工作于谐振频率以上。

⑵电容器选择常用的几个参数①温度系数，也就是电容值随温度变化的范围。

②损耗因数，因为电容器的泄漏电阻、等效串联电阻和等效串联电感，这三项指标几乎总是很难分开，所以许多电容器制造厂家将它们合并成一项指标，称作损耗因数，主要用来描述电容器的无效程度。

损耗因数定义为电容器每周期损耗能量与储存能量之比。

又称为损耗角正切。

③Q值，又称为品质因数，是损耗因数的倒数。

一般电容的手册中会标注Q或损耗因数。

④介电常数K，电容的不同主要是填充介质的不同，介电常数的大小关系电容的体积和介质吸收不同，介电常数大，在较小的体积上就可以集成很大的容量，但介质吸收就很严重。

电容的种类、特性及其质量的判别

电容对直流电有隔直作用是指在直流电流对电容充电完成以后电路中没有电流流动了在直流电源刚加到电容上时电路中是有电流流动的这一电流是对电容的充电电流这一电流流动的过程很快就会结束具体时间长短与电路中电阻和电容的大小有关两者大小乘积越大充电时间就越长反之越短
电容的种类、特性及其质量的判别
别小看一个电容器，它是电路必备的东西，它在电路中担当一个重要的角色，那看看它有什么本领，以及我们怎样去使用它.
9．储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。（如今某些电容的储能水平已经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。
先解释下，电容（电容器）的基本原理：
电容器是由两个电极及其间的介电材料构成的。介电材料是一种电介质，当被置于两块带有等量异性电荷的平行极板间的电场中时，由于极化而在介质表面产生极化电荷，遂使束缚在极板上的电荷相应增加，维持极板间的电位差不变。这就是电容器具有电容特征的原因。电容器中储存的电量 Q 等于电容量 C 与电极间的电位差 U 的乘积。电容量与极板面积和介电材料的介电常数 ε成正比，与介电材料厚度（即极板间的距离）成反比。充电: 使电容器带电（储存电荷和电能）的过程称为充电。这时电容器的两个极板总是一个极板带正电，另一个极板带等量的负电。把电容器的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。充电后电容器的两极板之间就有了电场，充电过程把从电源获得的电能储存在电容器中。放电: 使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。例如，用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。放电后电容器的两极板之间的电场消失，电能转化为其它形式的能。

电容的特性(精)

电容的特性:电容器是一种能储存电荷的容器．它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的．按绝缘材料不同，可制成各种各样的电容器.如：云母．瓷介．纸介，电解电容器等．在构造上，又分为固定电容器和可变电容器．电容器对直流电阻力无穷大，即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗.为什么会出现这些现象呢?这是因为电容器是依靠它的充放电功能来工作的，如图1，电源开关s未合上时．电容器的两片金属板和其它普通金属板—样是不带电的。

当开关S合上时，如图2所示，电容器正极板上的自由电子便被电源所吸引，并推送到负极板上面。

由于电容器两极板之间隔有绝缘材料，所以从正极板跑过来的自由电子便在负极板上面堆积起来．正极板便因电子减少而带上正电，负极板便因电子逐渐增加而带上负电。

电容器两个极板之间便有了电位差，当这个电位差与电源电压相等时，电容器的充电就停上了．此时若将电源切断，电容器仍能保持充电电压。

对已充电的电容器，如果我们用导线将两个极板连接起来，由于两极板间存在的电位差，电子便会通过导线，回到正极板上，直至两极板间的电位差为零．电容器又恢复到不带电的中性状态,导线中也就没电流了．电容器的放电过程如图3所示．加在电容器两个极板上的交流电频率高，电容器的充放电次数增多；充放电电流也就增强；也就是说．电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大．对于同一频率的交流电电．电容器的容量越大，容抗就越小，容量越小,容抗就越大.第2讲:电容器的参数与分类在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。

由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指针和一般特性，而且还必须了解在给定用途下各种组件的优缺点，以及机械或环境的限制条件等。

电容器与电感的特性

电容器与电感的特性电容器和电感是电子电路中常用的元件，它们都具有独特的特性和功能。

本文将介绍电容器和电感的特性以及它们在电路中的应用。

一、电容器的特性1. 蓄电特性：电容器具有蓄电的能力。

当电容器中充电时，正极积累了正电荷，负极积累了负电荷。

当外部电路断开时，电容器仍然可以保持电荷，这种现象被称为蓄电。

2. 储能能力：电容器可以储存电能。

电容器在充电过程中，电流经过它时，会储存电能。

当电容器放电时，储存的电能会转化为电流。

3. 电容数量与容量相关：电容器的容量用法拉第（F）作为单位进行衡量。

容量越大，电容器所能存储的电荷量越多。

4. 频率相关：电容器对于不同频率的电信号有不同的阻抗。

在低频时，电容器的阻抗较高；在高频时，电容器的阻抗较低。

5. 充放电时间常数：电容器的充电和放电时间常数取决于电容器的内部电阻和容量。

时间常数越小，电容器充放电速度越快。

电容器在电子电路中有广泛的应用。

例如，它们可以用作直流耦合和阻隔交流信号的元件，用于滤波电路和调整信号幅度的电路中。

二、电感的特性1. 电感阻抗：电感器在交流电中呈现出阻抗。

此阻抗随频率的增加而增加，因此电感对低频信号的流动具有阻碍作用。

2. 自感现象：当电流通过电感器时，产生的磁场会通过电感器的线圈自身感应出电压。

这种现象被称为自感现象。

3. 互感现象：当两个电感器彼此接近时，它们之间会发生磁场相互感应的现象。

这种现象被称为互感现象。

4. 储能能力：电感器可以储存电能。

当电流通过电感器时，储存在磁场中的能量可以重新转化为电流。

5. 频率相关：电感器的阻抗随频率增加而增加，但增幅较小。

电感器对高频信号具有较高的阻抗。

电感器在电子电路中也有广泛的应用。

例如，它们可以用于构建滤波器、振荡器和变压器等电路。

总结：电容器和电感在电子电路中具有独特的特性和功能。

电容器可以储存电能，对于不同频率的信号有不同的阻抗，常被用于滤波电路和耦合电路中。

电感器具有自感和互感现象，可以储存电能，对不同频率的信号也有不同的阻抗，常被用于滤波器、振荡器和变压器等电路中。

电容器的基本特征

电容器在电路中的应用QQ1505369473第一节概述电容器的可靠性由固有可靠性和使用可靠性所构成，引起电容器不可靠的原因有设计、原材料、工艺制造以及选择和使用等，电子组件可靠性的高低，取决于从研制、生产到使用的全过程的努力和配合。

当前，电容器使用可靠性不高的原因，分析如下：（1）使用不当：例如整机的使用条件远比电容器的额定条件高，对电容器采用满额使用，甚至超负荷使用。

上述情况的产生，有时是由于电路设计人员或维护使用人员缺乏正确使用电容器的知识，或者缺少有关电容器使用的技术数据。

有时是使用组件的实际环境条件不符合设计要求等。

（2）选择不当：军用电子设备中采用了为消费类电子设备设计和生产的电子组件。

这些组件所适应的环境条件、性能参数指针，在很大程度上远低于军用电子设备的工作条件和要求。

（3）采用了较多的非标准组件：由于军用电子设备的需要，在设备中采用了为数不少的、特殊的、应用稀少的和非标准组件，其供应和储备很难保证有足够的数量和达到应用的质量要求。

（4）整机设计人员、维护人员、器材供应人员缺乏对电子组件应用知识的了解。

例如对各类组件的特性，在电路中起的作用，其可靠性水平及在特写的使用环境下，组件特性会产生的显著变化等。

勿庸置疑，在设计军用电子设备时，首先，必须解决选择哪一种组件对该设备的具体应用最为恰当的问题。

在选择电子组件时，应当严格遵循设备和组件的技术条件。

在实施技术条件时，还应当清楚地知道，产品还缺少哪些必要的特性。

电路设计人员还应经常与组件制造厂的技术人员保持密切联系，了解组件生产方面的经验，并且能将对组件实际知识的了解和生产方面积累的经验，应用到设计工作中去。

第二节电容器在电路中的应用1、电容器的类型根据介质材料的性质，电容器可分为空气电容器、无机介质电容器、有机介质电容器、电解电容器等几大类。

无线电电子设备中有低、中、高各种频率的电路，不同频率的电路对电容器有不同的要求。

根据使用频率，电容器的分类如表12-1所列。

各种电容的优缺点

各种电容的优缺点极性名称制作优点缺点无无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。

无CBB电容2层聚乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

有感，其他同上。

无瓷片电容薄瓷片两面渡金属膜银而成。

体积小，耐压高，价格低，频率高（有一种是高频电容）易碎！容量低无云母电容云母片上镀两层金属薄膜容易生产，技术含量低。

体积大，容量小，（几乎没有用了）无独石电容体积比CBB更小，其他同CBB，有感有电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中。

容量大。

高频特性不好。

有钽电容用金属钽作为正极，在电解质外喷上金属作为负极。

稳定性好，容量大，高频特性好。

造价高。

（一般用于关键地方）1）名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2）名称：聚苯乙烯电容（CB）符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3）名称：聚丙烯电容（CBB）符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4）名称：云母电容（CY）符号：电容量：10p--0。

1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5）名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路6）名称：低频瓷介电容（CT）符号：电容量：10p--4。

7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路7）名称：玻璃釉电容（CI）符号：电容量：10p--0。

电容及其特性

汽车电工电子技术
电容
电容
主要内容：
电容器、电容的概念、电容的特性、电容的标称方法；
重点难点：
电容器的基本作用、电容的特性。
电容
电容器
1、电容器结构
图电容器的结构
电容
电容器
1、电容器
图1-20 (a) 充电
电容
电容器
1、电容器
图1-20（b) 放电
电容
电容器
2 电容器符号
名称
无极性电容器有极性电容器可变电容器半可变电容器
电容器的标称方法
数码法一般用3位数字表示电容量大小，
单位为pF。其中前两位为有效数字，第三位
为倍率，如图1-22所示，电容器的标称容量
为
18101 pF 180 pF
图1-22 数码法
如果电容器标有数字473，则其标称容量为47 000 pF（3表示×1000 )；如果电容器标有数字794，则其标称容量为790 000 pF（4表示×10000 )。
电容
电容器的标称方法
电容器的主要参数包括标称容量、允许偏差和额定电压。其中，额定电压是指电容器在规定的温度内，可以连续加在电容器上而不损坏电容器的最大直流电压，使用时须要选用额定电压有足够容量的电容。
电容器的标注方法主要有直标法、数字表示法、文字符号法和数码法。
电容
电容器的标称方法直标法是指在电容器的外壳上直接标出
图形符号
表1-5电容器的图形符号
电容
电容的概念
加在电容器极板两端的电压U越高，其极板上带的
电荷量Q就越多，且电荷量与电压的比值为常数，我们
把这个比值称为电容器的电容，用符号C表示，用公式
表示为

电容充放电特性

R-C惰性电路是构成脉冲数字电路的基本组成部分之一，为此我们作详细的讨论。

一、电容充放电特性1. 电容器的特性电容器是由中间隔有介质的两个金属板所构成。

当电容器的极板上带有某一数量的电荷时，在电容器的两端就产生一定的电压UC，其值，由于电容器的电容量C是一个常数，所以当电量Q＝0时，则UC＝0；而Q愈大，也就是电荷量愈多，则UC就愈大。

电容和电阻是两个性质全然不同的电路元件。

当电阻两端施加某一电压UR时，它会将电能转变成热能而消耗掉；电容则不是这种情况，当于其两端施加电压UC时，则在两极板间就随之形成了电场，电场是具有能量的，这就是说电容能将电能转换为电场能而贮存起来。

因此常将电阻称为耗能元件，而电容称为贮能元件。

另外，只要有电流流过，电阻两端的电压就立即产生；而电容器两端电压的建立是需要时间的，因此又常称电阻为即时性元件；电容为惰性元件。

2. 电容器的充放电过程为了实地了解电容器的充放电过程和研究它的特点及规律，我们来作下面的实验，其实验电路如图2-1所示。

图2-1 R-C实验电路（1）充电过程开关K原始位置为2，此时电容器C两端的电压。

在t＝0时刻开关K由位置2扳向位置1，电容器C开始充电，根据测得电压、电流随时间变化的数据，画出及－t的变化曲线如图2-2所示。

图2-2 电容器充电特性曲线（2）放电过程开关K原始处于位置1，这时C已充满电荷，其电压值。

在t＝0时刻K由位置1扳至位置2，C 开始放电，根据测得电压、电流随时间变化的数据可画出及的关系曲线如图2-3所示。

图2-3 电容器放电特性曲线（3）充放电的特点及规律根据上面所得到的电容器的充放电时UC、IC的数据和曲线，可以归纳出几点很有实用价值的规律。

①电容器的充放电是需要时间的。

这是由于电容器的充放电过程，实质是电容器上电荷的积累和消散的过程，由于电荷量的变化是需要时间的，所以充放电也是需要时间的。

②在充电的开始阶段，充电电流较大，上升较快，随着的增长，充电电流逐渐减小，且的上升速度变缓，而向着电源电压E趋近。

电容的分类及特点

电容的分类及特点
1. 嘿，朋友们！电容啊，那可是有好多不同类型的呢！就像人有不同性格一样。

比如说陶瓷电容，它就特别稳定可靠，好比是班级里那个最靠谱的同学，啥时候都不会掉链子。

像手机、电脑这些电子产品里都常用它呢！
2. 还有电解电容呢，这家伙容量可大啦！就像是一个能量小巨人！在一些需要大电流的地方就能看到它的身影，像电源电路中它可就发挥大作用啦！你说神奇不神奇？
3. 薄膜电容也不能小瞧呀！它的精度高得很呢！可以说是电容里的小精细鬼，在音响设备里它可表现出色啦，能让声音听起来更美妙呢，难道你不想体验体验？
4. 超级电容知道不？哇塞，那充电速度，就跟飞一样！就像是短跑冠军，刷刷地就充好电啦。

在一些需要快速充放电的地方可少不了它哦！
5. 钽电容也是很特别的存在哟！它的性能稳定得让人惊叹，简直就是电容世界里的定海神针呀！在一些对稳定性要求极高的场合，它可就是首选啦！你想想，要是不稳定，那不是要出大乱子嘛！
6. 咱们再说说可变电容，这家伙可有意思啦，能调节呢！就好像是个能变形的小超人，根据需要改变自己。

在收音机调谐这些地方就能看到它大展身手啦！
7. 穿心电容呢，它能很好地过滤干扰信号哦！就像是一个忠诚的卫士，把那些捣乱的信号都给挡在外面啦。

电脑、电视里都有它默默守护呢！
8. 安规电容也很重要呀！它就像一个安全守护者，保障着我们使用电器的安全呢。

要是没有它，那多吓人呀！
9. 哎呀呀，电容的世界真是丰富多彩呀！每种电容都有自己独特的特点和用途，就像我们每个人都有自己独一无二的地方一样。

所以呀，可千万别小看这些小小的电容，它们的作用可大着呢！我觉得它们真的是电子世界里不可或缺的宝贝呀！。

各种电解电容特点及应用

各种电解电容特点及应用电解电容是一种具有极高电容值和极低ESR（等效串联电阻）的电容器，它主要由金属箔或金属氧化物膜作为电极，以电解液作为电介质构成。

电解电容具有以下几个特点：1. 极高的电容值：电解电容的电容值通常比其它电容器要高得多，可以达到数百至数万微法（μF），甚至更高。

这种特点使得电解电容可以存储和释放大量的电荷，适用于需要大电容值的电路。

2. 极低的ESR值：ESR是指电容器在工作频率下所产生的等效串联电阻，它能够直接影响电容器的性能。

电解电容具有非常低的ESR值，表示其能够提供更好的电流传导性能，使得电解电容器能够在高频率下稳定工作，并具有较低的功率损耗。

3. 电压稳定性好：电解电容具有良好的电压稳定性，即在额定电压下，其电容值能够保持相对稳定。

这使得电解电容在电源滤波和稳压电路中得到广泛应用。

4. 体积大：由于电解电容的具有较高的电容值，它们的体积相对较大。

这对于一些电子设备的紧凑性要求较高的应用来说可能是一个不利因素。

电解电容具有广泛的应用领域，下面是一些常见的应用：1. 电源滤波：电解电容器可以用于消除电源中的纹波电压，保证电源输出的稳定性。

电解电容在电源电路中常常与电感器、电阻器串联使用，构成低通滤波电路，以滤除电源中的高频纹波。

2. 电源稳压：电解电容可以用于稳压电路中，配合稳压管或稳压芯片使用，以保持稳定的输出电压。

电解电容的大电容值能够提供足够的电荷储备，使得稳压电路能够在瞬态负载变化时保持较稳定的输出电压。

3. 换流器和逆变器：电解电容可以用于直流换流器和逆变器中，用于存储和释放大电流变化时的电荷。

这种应用需要电容器具有较低的ESR值和较高的电容值，以保证电流的平稳传导。

4. 电子灯泡：电解电容可以用于电子灯泡的开关电源中，用于平滑直流电流。

由于电解电容具有较高的电容值和较低的ESR值，能够有效地过滤电源中的纹波电流，提供稳定的直流电流给电子灯泡。

5. 电动车充电器：电解电容可以用于电动车充电器中，用于过滤和平滑电池充电电流。

电容的特性、效果

电容的特性、效果
1、电容的特性：
通高频，阻低频；通沟通，阻直流(参照容抗)
2、电容的效果：
滤波、耦合、储能
1、滤波电容：
并接在电路正负极之间，运用电容通交隔直的特性，将电路中的沟通电流滤除。

有极性的电容一般是负极接地。

2、耦合电容：
联接于信号源和信号处理电路或南北极拓宽器之间，用以间隔直流电，让沟通或脉动信号经过，使相邻的拓宽器直流作业点互不景响。

3、退耦电容：
并接于电路正负极之间，可避免电路经过电源构成的正反响通路而致使的寄生振动。

4、旁路电容：
并接在电阻两头，为交直流信号中的沟通设置一条能路，避免沟通成分在经过电阻时发作压降。

5、自举升压电容：
运用礤储能来跋涉电路某点的电位，使其电位值高于为该点供电的电源电压。

6、稳频电容：
在振动电路顶用来安稳振动频率。

7、守时电容：
在RC守时电路中与电阻R串联一同挑选时刻长短。

8、软主张电容：
一般接在电源开关管的基极，避免开机时加在开关管基极的浪涌电流或电压太大而损坏的开关管。
