超空泡减阻技术简介详解
立项报告1
立项报告1、项目简介水下超空泡射弹是一种新型水下武器，在功能上与脱壳穿甲弹相似，依靠弹道末端高的动能存量打击目标。
超空泡射弹的工作介质是水，而物体在水中所受到的阻力约为在空气中的1000倍，用常规方法明显提高水下航行体速度要受到很大的限制。
一段时间以来，研究人员尝试了各种减阻的方法，如边界层抽吸减阻等，但减阻效果通常都不理想。
超空泡减阻技术是一种可以使水下高速运动航行体获得90%减阻量的革命性减阻方法，基于这种新概念、新原理研制的水下超空泡射弹，可以突破普通射弹水下运动极限，使水下射弹的速度提高到1000m/s的量级，大大增加射弹的行程和杀伤力，提高进攻和防御能力。
射弹在水中高速运动时，贴近其表面的液体压力就会降低，当射弹的速度增加到某一临界值时，流体的压力将等于其饱和蒸汽压力，此时流体就会发生相变，由液相变为汽相，这就是空化现象。
随着航行体速度的不断增加，空泡沿着航行体表面不断后移、扩大、发展进而形成超空泡。
它的形成使液体对物体表面的浸湿面积减少，从而大大降低了粘性阻力，达到减阻的效果。
本项目拟通过对已有的射弹结构进行动力特性和流体动力分析，并综合考虑阻力系数、升力系数等各种水动力系数以及应用情况来最终优化结构设计，进一步减小射弹运动时受到的阻力、提高其运动时的稳定性。
2、申请理由本试验小组四人，均来自航天学院飞行器设计与工程专业，在中学时都受过专门的数学竞赛培训，拥有扎实的数学功底和娴熟的研究技能。
通过一年的大学学习，我们熟练掌握了高等数学和线性代数这两项研究中基础性的工具以及必要的工程制图知识，学会了查阅文献的基本方法。
在导师魏英杰教授的指导下，我们查阅了相关的文献，对本课题已经具有了充分的了解和认识。
在与学长们的交流中，我们接触并自学了Matlab、AutoCAD等工具软件。
在接下来的暑假中，我们计划自学相关的专业知识如流体力学和结构动力学等，并自学相关的力学分析软件如Fluent，为接下来的设计优化工作打好基础。
哈工大流体力学章十三讲解
Fr
4
2]
13-26
© 2014 HIT
通气超空泡的生成与控制
13-27
© 2014 HIT
通气超空泡的生成与控制
通气角度的影响：
13-28
© 2014 HIT
通气超空泡的生成与控制
重力的影响：
13-29
V = 8.9 m/s
© 2014 HIT
通气超空泡的生成与控制
通气超空泡的形态：
13-30
13-40
© 2014 HIT
带空泡航行体的稳定性技术
被动控制指的是依赖航行体设计阶段进 行的适当的流体动力布局及若干非人工控制 的稳定措施来保证运动稳定性的控制方法， 如空化器、模型弹身及尾翼等的形态及流体 动力的设计。
13-41
© 2014 HIT
超空泡技术试验研究进展
乌克兰/俄罗斯 美国 德国 国内
13-42
© 2014 HIT
超空泡技术试验研究进展
俄罗斯和乌克兰的超空泡研究工作实 为一体，多数超空泡试验都在乌克兰进行 。俄罗斯莫斯科大学数学力学系流体力学 教研室、莫斯科大学力学研究所以及中央 空气、水动力学研究院、乌克兰科学院流 体力学研究所等部门开展了超空泡问题的 试验研究。
13-43
© 2014 HIT
© 2014 HIT
空泡稳定性与控制技术
通气不稳定性 自由剪切层不稳定014 HIT
空泡稳定性与控制技术
通气不稳定性主要与通气率和自然空化数有 关，Parishev等应用线形稳定性理论对轴对 称空泡进行了研究，认为通气超空泡的主要 动力学特性取决于无量纲参数
© 2014 HIT
空化器设计
圆盘空化器

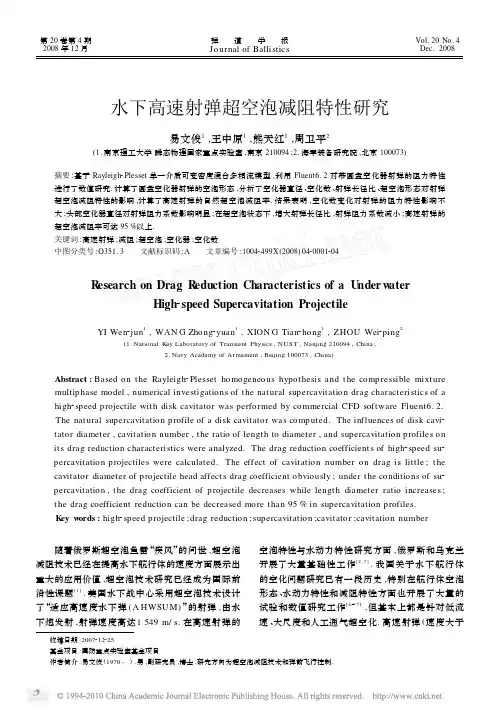

水下高速射弹超空泡减阻特性研究
