电梯限速器测试仪操作操作规范

限速器测试仪仪器操作规程

实用标准文案DXC-B电梯限速器测试仪目录1.总则........................................................................................ .3...2.仪器组成.....................................................................................3...2.1控制检测部分.............................................................................3..2.2手持部分................................................................................ .4...3.主要技术参数................................................................................. 5..4.主要功能.....................................................................................5...5.使用说明.....................................................................................6..5.1时间设定及修改............................................................................6..5.2参数设置................................................................................ .6...5.3查看数据................................................................................. 7...5.4删除数据.................................................................................. 8..5.5 数据导出 ................................................................................. 8..5.6数据测量................................................................................. 9...5.7 实际检测限速器 .......................................................................... 1.06.软件介绍..................................................................................... .126.1软件安装................................................................................. .126.2功能介绍................................................................................. .127.打印机说明................................................................................... .158.故障及处理方法 ............................................................................... ..69 .注意事项 (16)1•总则（1 ）目的：为了规范限速器测试仪的操作，特制定本规程（2）适用范围：本规程适用于使用限速器测试仪对限速器的电气开关动作速度、机械动作速度的测试操作。

限速器测试仪作业指导书

限速器测试仪作业指导书限速器校验作业指导书1.目的为了确保电梯安全牢靠运行，标准电梯限速器检测工作程序和内容,保证限速器检测工作质量,依据有关规定,特制定本作业指导书。

2.适用范围本作业指导书适用于公司购限速器和公司维保在用电梯限速器〔包括配有安全钳的杂物电梯〕机械动作速度和电气动作速度的检测。

3.检测依据TSG T7001-2023《电梯监视检验和定期检验规章—曳引与强制驱动电梯》及第1 号、2 号修改单TSG T7004-2023 《电梯监视检验和定期检验规章—液压电梯》及第1 号、2 号修改单TSG T7006-2023 《电梯监视检验和定期检验规章—杂物电梯》及第1 号、2 号修改单GB 7588-2023《电梯制造与安装安全标准》及第1 号修改单4限速器校验人员及治理4.1从事限速器校验工作的人员,必需是经过省级或以上特种设备安全监视治理部门认可的电梯检验人员，并经公司培训认可。

4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等，并建立必要的规章制度。

4.3校验工作由校验人员负责,校验人员应经专业学问的培训。

校验人员必需具备限速器的根底学问，生疏并能执行限速器校验的有关法规、标准，能娴熟使用检测装置，并把握限速器校验的实际技能。

5.检测周期、工程和要求5.1限速器校验周期按特种设备法规、标准的要求确定。

5.2校验工程：限速器电气动作速度和机械动作速度的检测。

对用于上行超速保护触发元件的限速器还应进展上行电气动作速度和机械动作速度的检测。

5.3需校验的限速器，应按其电梯的额定速度和与其相对应的安全钳依据《电梯制造与安装安全标准》9.9 条规定确定其动作速度，常用的限速器可参考表一的检测数据。

5.4动作速度的检测应至少进展二次，当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格；当二次检测结果与其平均值的偏差大于限速器测量误差时应进展第三次检测，以较接近的二次动作速度取平均值，其偏差不大于限速器测量误差时也可认定该限速器动作速度合格；否则应判定该限速器动作速度不合格。

BXJ-S电梯限速器测试仪使用说明书

BXJ-S电梯限速器测试仪使用说明书苏州博量电梯科技有限公司目录一、安全说明 .............................................................................................................................. 错误!未定义书签。

二、用途特点 .............................................................................................................................. 错误!未定义书签。

三、仪器组成 .............................................................................................................................. 错误!未定义书签。

3.1 控制检测部分 .............................................................................................................. 错误!未定义书签。

3.2 驱动部分 ...................................................................................................................... 错误!未定义书签。

四、主要技术参数 ...................................................................................................................... 错误!未定义书签。

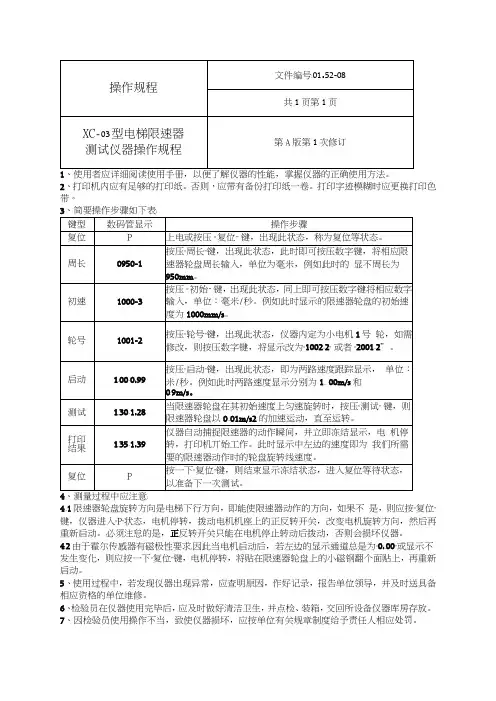

XC-3型电梯限速器测试仪器操作规程

2、打印机内应有足够的打印纸。

否则，应带有备份打印纸一卷。

打印字迹模糊时应更换打印色带。

:
4..1限速器轮盘旋转方向是电梯下行方向，即能使限速器动作的方向，如果不是，则应按“复位”键，仪器进入“P”状态，电机停转，拨动电机机座上的正反转开关，改变电机旋转方向，然后再重新启动。

必须注怠的是，正反转开关只能在电机停止转动后拨动，否则会损坏仪器。

4.2由于霍尔传感器有磁极性要求,因此当电机启动后，若左边的显示通道总是为“0..00”或显示不发生变化，则应按一下“复位”键，电机停转，将贴在限速器轮盘上的小磁钢翻个面贴上，再重新启动。

5、使用过程中，若发现仪器出现异常，应查明原因，作好记录，报告单位领导，并及时送具备相应资格的单位维修。

6、检验员在仪器使用完毕后，应及时做好清洁卫生，并点检、装箱，交回所设备仪器库房存放。

7、因检验员使用操作不当，致使仪器损坏，应按单位有关规章制度给予责任人相应处罚。

XC-4电梯限速器测试仪使用说明书

XC-4电梯限速器测试仪使用说明书安徽中科智能高技术有限责任公司目录一、概述 (1)二、仪器的主要功能 (1)三、主要参数 (2)四、系统结构及面板介绍 (3)五、使用操作方法 (4)六、关于传感器的说明 (11)七、关于打印机的说明 (12)八、计算机软件使用说明 (13)九、维护保养使用注意事项 (19)十、常见故障的处理 (21)附：XC-4限速器测试仪简要操作框图 (23)一、概述首先感谢您选择安徽中科智能高技术有限责任公司的产品，我公司是中国科学院所属改制企业、是通过国家认定的高新技术企业和安徽省优秀软件企业，公司已经通过ISO9001：2000国际质量体系认证，并成为国家科技成果重点推广计划项目单位、高技术产业化示范项目单位和火炬计划项目承担单位。

我们以“笃守诚信，持续创新，兴业利家，功成唯勤”为宗旨，确保质量方针“满足顾客需求，持之以恒；追求品质第一，永无止境。

”的贯彻执行，将竭诚为您提供优质、快捷的售后服务。

限速器是电梯运行安全保护的重要部件之一，正是因为有了“限速器—安全钳—缓冲阻尼器”的连锁控制措施，才使得电梯成为较之其它交通工具更为安全的垂直运输工具。

因此限速器动作速度的现场测量，尤其对于使用多年的老电梯，则是一个安全检测的必检项目。

XC-4电梯限速器测试仪是本公司根据电梯安全检测的要求而研制开发的最新型便携式现场测试仪器，适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场测试，同时适用于电梯及限速器生产厂家在生产线上使用。

二、仪器的主要功能1.可测量动作速度为0.5m/s～5m/s的各种限速器。

（5m/s以上的可以订做。

）2.可测量含有电触点开关的限速器在电气开关动作时的限速器轮盘线速度。

3.能自动捕捉限速器的动作速度，并立即停止电机的转动。

4.可自动打印出限速器的动作速度（包括电触点开关动作时的轮盘线速度）和测试日期、时间。

5.参数设置功能：人机友好界面，设置相关参数。

Fdx-06电梯限速器测试仪说明书(9-25)

概述FDX-06电梯便携式限速器测试仪是测量电梯限速器的电气和机械动作速度专业设备。

适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

FDX-06采用的是低压安全电机，可避免工作电源（如AC220V）因意外漏电对测试人员产生的电击风险。

FDX-06采用7”彩色液晶电容触摸屏，超大的屏幕可以做到测试曲线和数据即时动态显示，测试过程一目了然。

菲康公司专为该款仪器开发设计了专用的HS01磁敏传感器，无需安装支架，现场只需吸附在限速器的支座上即可，既方便使用又使测试数据更加稳定。

测量过程“1”键搞定1.用途该仪器用于检测电梯限速器轮盘的电气和机械动作速度。

适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

2.仪器组成电梯限速器测试仪有两大部分组成：控制检测部分和驱动部分。

2.1控制检测部分控制检测部分包括液晶屏、电源接口、通讯接口、HS01磁敏传感器2.2驱动部分：驱动部分为60W、24V安全驱动电机图13.主要参数及性能指标：■测量范围：0.25—10m/s■测量精度：﹤±0.5%■保存测量次数：标配4G SD卡，＞40万次；可升级到64G■电源：AC180～240V■手持电机：60W、DC24V安全电压电机■测量过程一键操作，自动结束试验，测试简单快捷、效率极高■7吋电容彩色液晶屏、中文虚拟仪器界面、速度曲线和数值动态显示■自适应加速曲线，平稳段加速度值≤0.015m/s2，测量又快又准，单次测量时间＜1分钟■中文输入，可输入产品制造商、型号等产品档案信息。

4.使用说明：4.1.1测量准备1、切断安全回路电源（切记！否则可能仪器开关检测口会烧坏）2、从限速器上拿开钢丝绳3、开关接线仪器引出线有1组鳄鱼夹，夹在限速器的动作开关上如果开关没接通，曲线界面栏的上面会有“有开关未复位”文字出现，有此文字时测试不能开始，电机不会旋转。

限速器操作规程

电梯限速器测试仪器操作规程1．量出限速器轮盘的凹槽底外缘的中心线的周长。

2．取出电机支架，将其拧入电机的撑杆中，调整好高度，转动撑杆上的螺块的电机与电机支架紧紧固定在一起以防止电机工作时发生转动，然后转动电机支架上的螺母调整支架上三个支撑脚的支撑角度。

选择适当的方向和位置，将电机轴上的橡胶轮紧紧地靠在限整器轮盘凹槽里或边缘上。

3．用一小磁铁贴在限速器的轮盘上，把霍尔传感器头对准磁铁，其距离应小于等于8毫米，同时将霍尔传感器引出线插在电机部分面板上的“速度检测”插座上。

4．取出五芯传感器屏蔽线和两芯电机驱动线，将它们的两头分别插在控制部分和电机部分的相应位置上。

5．取出电源线并接通电源，控制部分面板显示为“P”，否则表明系统有故障，应检查后使用。

6、准备好打印机上的纸，在“P”状态下按压“走纸”键，打印机开始走纸，再按下“走纸”键，打印机停止走纸。

7、按压“周长”键，数字键，将相应限速器轮盘，周长输入。

（单位毫米）8、按压“轮初速”键、数字键，将相应初始速度输入。

（单位毫米/秒）9、按压“轮号”键，仪器内定为1号轮，如用的不是1号轮，则按压数字键改号轮。

10、按压“启动”键，即为两速度跟踪显示，单位为米/秒。

11、当限器轮盘在其初始速度上匀速旋转时，按压“测试”键，则限速度轮盘旋转线以0.01m/s2的加速度上升直至限速器动作。

12、仪器自动捕捉到限速器的动作瞬间，并立即将电机停转，将显示冻结，数码管上所显示的两个通道的速度即为限速器动作时各自的速度。

13、按“复位”键，则进入复位等待的“P”状态。

[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]最新可编辑word文档。

电梯限速器测试仪测试方法

电梯限速器测试仪测试方法
电梯限速器是保障电梯安全运行的重要装置，它可以有效地防止电梯因低速限定器失灵而发生的危险情况。

为了确保限速器的正常运行，需要定期进行测试，以确保它的功能和性能不受损害。

本文将要介绍如何使用电梯限速器测试仪进行测试。

首先，准备要使用的测试仪，包括定位器、电梯限速器测试仪和电源系统等。

在安装电梯限速器时，需要确保它的安装位置正确，以保证电梯限速器可以在正确的情况下正常工作。

其次，在连接定位器、电梯限速器测试仪和电源系统后，打开电梯限速器测试仪，进行实际测试。

在测试过程中，应当确保所有参数和测试数据可以正确地采集到。

当测试结果满足要求时，可以记录测试结果，并继续进行测试，以确保限速器的正常运行。

最后，当测试完成后，应当慎重地检查测试结果，并记录所得到的测试结果。

如果测试结果不符合要求，应当及时调整限速器，以保证电梯的安全性。

以上就是电梯限速器测试仪测试方法的简单介绍，正确的测试可以确保电梯的安全性，从而保障旅客的安全。

此外，此测试还可以发现电梯的潜在故障，防止停电，确保电梯的正常使用。

此外，在进行电梯限速器测试的过程中，应当注意安全问题，以免出现安全事故。

应当确保测试环境良好，在安装和检查电梯限速器时，应当加以安装，以确保安全性。

综上所述，电梯限速器测试仪是一种简单、实用的测试仪，可以
有效地确保电梯的安全性和质量，为保障旅客的安全提供重要保障。

电梯限速器测试仪的使用方法也是重要的，应当谨慎地操作，确保测试环境安全，从而保证测试的准确性。

XC-3型电梯限速器测试仪使用说明[1] 2

XC-3型电梯限速器测试仪一、准备工作：1)量出限速器轮盘上的节圆周长。

(即钢丝绳中心线的周长)。

*节圆直径及周长的测量方法：Ⅰ、限速器轮盘节圆周长关系到限速器动作速度测量准确性，其关键是限速器轮盘节圆周长的测定。

周长的确定：一种是可采用测量限速器轮盘外沿周长与限速器轮盘槽内周长之和的平均值作为限速器轮盘节圆周长的方法。

另一种是在限速器处在张紧(正常情况)的工作状态，利用游标卡尺测量出钢丝绳在限速器绕成圆的内径或外径，然后测出钢丝绳的直径，通过加一个直径(内径)或减一个直径(外径)求出节圆的直径，最后根据C=πR算出节圆周长。

这二种方法都很简单容易操作，得出的限速器轮盘节圆周长相对准确，也很适用于限速轮盘槽磨损严重的情况。

Ⅱ、用游标卡尺测量限速器钢丝绳之间的距离L和钢丝绳的直径d；用游标卡尺的深度尺测量限速器轮槽的深度h,则：限速器轮节园直径D0=L-d；限速器轮外园直径D=L-2d+2h2) (如果使用的是小电机，则此条略过)取出电机支架，将其拧入电机的撑杆中，调整好高度，转动撑杆上的螺块使电机与电机支架紧紧固定在一起以防止电机工作时发生转动，然后转动电机支架上的螺母以调整支架上的三个支撑脚的支撑角度。

选择适当的方向和位置，将电机轴上的橡胶轮紧紧地靠在限速器轮盘的凹槽里或边缘上。

3)用一小磁钢贴在限速器的轮盘上，把霍尔传感器头对准小磁钢，其距离应≤8mm，同时将霍尔传感器引出线插头插在主面板上的“传感器”插座上。

4)取出四芯屏蔽线，将其两头分别插在控制部分主面板和电机部分面板上的“电机转速”插座上；取出二芯电机驱动线，将其两头分别插在控制部分主面板和电机部分面板上的“电机驱动”插座上。

*5)如果所测试的限速器含有电触点开关且需要检测，则取出相应的电触点开关连接线，将其中一头的航空插头插在控制部分主面板上的“机械触点”插座上，将另一头的两个导线分别连在电触点开关发生动作的两极上。

*6)如果所测试的限速器在其发生动作时限速器轮盘不是被卡住而是能继续转动时，则需要在限速器上找一个限速器动作时会产生运动的部分，用一小磁钢贴在上面，取出配给的动作检测支架(选配件)，将霍尔传感器对准一处，使得限速器动作时小磁钢会经过该传感器头。

电梯限速器测试仪操作操作规范

电梯限速器测试仪操作操作规范1.检查设备：在进行测试之前，首先要仔细检查测试仪的各个部件是否完好无损，如电源线、探头、显示屏等，确保设备处于正常工作状态。

2.保持清洁：在使用测试仪之前，要确保测试仪的探头和传感器表面干净，无尘、无灰尘等杂物。

同时要定期清理仪器表面和通风孔，以保持仪器的正常散热。

3.控制测试环境：电梯限速器测试需要在封闭环境下进行，确保室温稳定、湿度适宜。

同时要检查测试仪的温度和湿度显示，确保工作环境符合要求。

4.连接操作：将测试仪与电梯限速器进行正确连接。

按照仪器说明书要求，将仪器的接口线插入限速器相应的接口，确保连接稳固。

同时，检查连接口是否干净和完好。

5.功能选择：根据需要进行相应的功能选择，如静态测试、动态测试等。

在选择测试功能前，需仔细阅读仪器操作说明，明确功能的使用方法和注意事项。

6.启动测试：按照电梯限速器测试仪的操作步骤，启动相应测试程序。

在测试开始前，要确保测试仪处于稳定状态，确认各项参数设置正确，并依次启动测试。

7.观察记录：在测试过程中，要密切观察测试仪的显示屏，关注测试过程中的各项参数变化，并及时记录下来。

同时要注意观察测试仪是否存在异常现象，如异常声音、烟雾等等。

8.结果分析：测试完成后，通过分析测试仪显示的数据结果，了解电梯限速器的性能情况。

根据测试结果，可以判断限速器是否正常工作，是否需要进行维修或更换。

9.安全操作：在操作过程中，要严格遵守相关安全操作规程。

不得随意拆解、修改仪器部件，不得涂改数据记录结果。

同时，要确保测试仪在工作时的稳定性和可靠性，避免发生事故。

10.仪器保养：测试仪使用完毕后，要进行适当的保养。

清洁仪器表面和探头，保持干净。

及时更换消耗品，如电池、探头等。

同时要妥善保存仪器，防止受潮、损坏或丢失。

总结起来，电梯限速器测试仪操作规范应包括设备检查、保持清洁、控制测试环境、连接操作、功能选择、启动测试、观察记录、结果分析、安全操作以及仪器保养等方面的要求。

电梯加、减速度测试仪使用规范

一、本规范仅适用于AETE01型加、减速度测试仪。

二、选择测试产品类型：在开始新的试验时，首先要选择测试产品类型。

在下面两种情况下，均会打开“产品类型”对话框。

1. 在程序首次起动时；2. 在打开新文件时。

选择测试产品的类型，便可进入相应的测试模式界面，比如：选择“电梯加速度”（默认）。

单击“OK”按钮，进入基本实验参数界面。

在该界面可以输入一些试验的基本信息，也可以不输入，单击“OK”按钮，便进入电梯加速度测试界面。

三、测试方法安全部件性能测试：建议选择50Hz数字滤波器（默认）滤波选择对数据计算结果影响不大,主要对显示图像产生影响。

测试方法1．连接好接线,打开仪器电源，进入第2 步操作；2．准备试验的一切准备工作，等待试验。

3．输入“试验质量”等参数；4．用鼠标点击工具条中的中按快捷键Ctrl+R,系统将自动调零，界面显示如下；等待调零标志弹起，调零完成。

5．用鼠标点击工具条中的或按快捷键Ctrl+T,系统开始测试。

6．操纵模拟轿箱自由落体下落，然后等待试验数据出现在电脑屏幕，结果如下图，7．保存数据。

8．调整试验条件，重复2～6 过程。

按照下图上标示的操作可以改变曲线显示的比率和位置四、测试数据的保存当需要保存数据时，可以通过两种方法来实现：1. 点击工具栏中的；2. 选择“文件（File）”菜单中的“保存（Save）”工具，在屏幕上便会弹出文件保存对话框保存文件的缺省名为“*.lif”，给当前文件起个名字，并选择好存储路径后，单击OK 按钮，文件便会被保存起来，如果不想保存，按取消按钮。

程序为了防止用户未保存数据而退出程序，在用户要退出程序时，如果用户未对数据保存，保存文件对话框也会出现在屏幕上，提醒用户保存数据。

为了防备测试数据因电脑死机而丢失，建议每测试一个数据后就保存一次文件。

五、测试数据的删除当由于各种原因造成测试数据失真，或由于电梯经调试后需重新测量而先前的数据不再需要时，可以把不要的数据删除掉，操作过程如下：选择曲线框内的按钮，找到要删除的曲线，根据或的高亮状态，点击其中之一，相关的数据便被删除掉。

电梯限速器校验操作规程

电梯限速器校验操作规程
1.将电梯置于检修状态，将电梯检修开至轿厢脱离层门区域。

2.利用大力钳在限速器钢丝绳上行方向入口处夹紧钢丝绳。

在曳引钢丝绳上做好标记。

3.电梯点动上行，待该标记向上移动至150、200mm处时电梯停止，利用尖嘴钳等工具把钢丝绳提起，确定该空间能架设限速器测试仪电机的驱动轮，如空间不够则电梯再向上点动运行一定距离。

4.切断电梯电源，连接好限速器测试仪的电源、驱动轮、传感器等，将小磁铁放在限速器轮盘合适的位置，限速器电气开关连到传感器上，确定限速器测试仪能感应到。

5.打开限速器测试仪开关，设定预先确定的参数（包括轮盘节圆直径、轮号、初速）并按下限速器测试仪上的复位键。

6.将限速器测试仪电机的驱动轮架设在轮盘上，并设定驱动轮的上下行方向，先使轮盘下行，按下限速器测试仪上的启动按键，轮盘在驱动轮带动下朝向下运行的方向转动，再按下测试按键，速度不断增加，按下测试按键一直到电气开关动作，机械开关动作，限速器测试仪自动打印出速度。

7.如果是双向的限速器，则按同样方法测定上行的电气和机械开关动作速度。

8.限速器的恢复：限速器校验合格后，应由有资质的维修人员对限速器及相关电气开关进行恢复。

在检查无误后，应由上至下和由下至上分别以检修速度和额定速度单层和多层试运行；无异常后，再以
额定速度全程试运行数次；确定无异常声响和现象后，方可恢复电梯的正常使用。

FCE08-C 电梯限速器测试仪操作规程

FCE08-C为了安全使用电梯限速器测试仪，保障设备人身安全，制定本规程。

本规程适用于FCE06-C电梯限速器测试仪的操作，用于测量电梯限速器电气动作速度和机械动作速度。

FCE06-C电梯限速器测试仪使用说明书。

4.1.1打开电源进入“主界面”，点击“手持限速器”进入“客户”界面。

6个按钮，除“手持限速器”“文件管理”外其他位置为菲康公司预留，不要点击。

4.1.2“客户”界面在“用户”栏填入文字、字母、或数字，该名字也是保存文件时的文件名。

如为方便，可以输入数字序列号用于区分即可。

点击“OK”进入“参数设置”界面。

4.1.3“参数设置”界面“额定速度”栏内输入限速器的额定速度值。

节径”栏内输入限速器的绳轮节径。

通常φ8钢丝绳对应240，φ6钢丝绳对应180。

点击“OK”进入“测量”界面。

4.1.4“测量”界面点击“主界面”返回“主界面”，即开机界面；点击“客户”返回“客户”界面；点击“参数设置”返回参数设置界面；点击“打印”打印机打印试验数据；点击“保存”保存试验数据，文件名即是“客户”界面里填写的用户名称；点击“删除”删除高亮行的试验数据；点击试验数据栏的某一行，相应行变高亮。

4.1.5测量准备A、从限速器上拿开钢丝绳；B、开关接线仪器引出线共有2组鳄鱼夹，分别夹在限速器的两个动作开关上，如果限速器只有一个开关，没用到的鳄鱼夹相互夹在一起。

如果有一个开关没接通，曲线界面栏的上面会有“有开关未复位”文字出现，有此文字时试验不能开始，电机不会旋转。

C、传感器安放HS01传感器为菲康电子专门为限速器测试仪设计的磁敏传感器，使用很方便。

把它吸附在限速器支座上，位置对应圆磁钢，测试仪如果此时通电状态，HS01背后LED灯会亮。

如果灯不亮，请反转磁钢面。

D、电机握持方法用双手握持电机，驱动轮靠在限速器轮的外圆上，轻轻靠住即可。

E、确认测量方向左边第3个按钮，点击此按钮，按钮上的文字在“正传”“反转”之间来回转换。

电梯限速器检测仪

电梯限速器检测仪产品说明书本说明介绍了JSDT-C sunny2017/5/231.仪器参数备注：1.最大测量范围视配套的驱动轮直径，默认配套的驱动轮测量范围在5m/s内，本产品可配套不同直径的驱动轮，所以最大测量范围参数仅做参考。

2.仪器具有电流环，出于保护仪器考虑，电机不存在堵转工作状态。

2使用说明2.1基本使用2.1.1仪器启动按下仪器底部的开关按钮，仪器内部蜂鸣器会短促响一声，表示已经配置参数和初始化完成，触摸屏进入如下主界面；（图1：仪器启动后主界面）触摸屏上方分别显示的是内部实时时间1和当前仪器电池的电量；六个直观的图标为仪器基本的功能（以下会详细叙述）；2.1.2仪器自检请先打开蓝牙打印机电源，使仪器和打印机处于连接状态，点击“仪器自检”图标，此时如果仪器正常会进行以下流程：打印机自动走纸→仪器蜂鸣器响,提示电机将进行转动→仪器自检电池电压并打印→仪器驱动电机固定速度正转2秒→打印正转的自检状态→仪器进行急停抱死动作→打印急停的自检状态→仪器驱动电机固定速度反转2秒→打印反转的自检状态→打印机走纸→蜂鸣器响,提示自检完成；所以根据以上自检过程可以很便捷的检测出仪器的当前工作状态，用户可参照如下表格进行故障排查：2.1.3仪器校准（图2：仪器校准界面，实际产品参数均不为0，该图仅做说明）该界面为仪器校准，包含PID参数及增益漂移参数等，为防止人员误操作，进入本界面需要密码（密码默认123），需要注意的是，该校准界面的所有参数出厂时均经过了专业的校准，所以该界面客户如无特别需要，不建议进行修改参数，错误不合理的参数会导致仪器失准和工作失效！2.1.4数据管理（图3：仪器数据管理界面，该图仅做说明）如果在试验的过程中进行了数据保存，则该界面会依次对“试验日期”，“试验编号”，“电气速度”，“机械速度”等关键数据进行存储3。

查看之前记录只需拖到屏幕右侧的拖动条；仪器存储的过程会采用“时间逆序”进行显示，即屏幕最后一条记录即最新保存的数据。

Fdx-06电梯限速器测试仪说明书(9-25)

概述FDX-06电梯便携式限速器测试仪是测量电梯限速器的电气和机械动作速度专业设备。

适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

FDX-06采用的是低压安全电机，可避免工作电源（如AC220V）因意外漏电对测试人员产生的电击风险。

FDX-06采用7”彩色液晶电容触摸屏，超大的屏幕可以做到测试曲线和数据即时动态显示，测试过程一目了然。

菲康公司专为该款仪器开发设计了专用的HS01磁敏传感器，无需安装支架，现场只需吸附在限速器的支座上即可，既方便使用又使测试数据更加稳定。

测量过程“1”键搞定1.用途该仪器用于检测电梯限速器轮盘的电气和机械动作速度。

适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

2.仪器组成电梯限速器测试仪有两大部分组成：控制检测部分和驱动部分。

2.1控制检测部分控制检测部分包括液晶屏、电源接口、通讯接口、HS01磁敏传感器2.2驱动部分：驱动部分为60W、24V安全驱动电机图13.主要参数及性能指标：■测量范围：0.25—10m/s■测量精度：﹤±0.5%■保存测量次数：标配4G SD卡，＞40万次；可升级到64G■电源：AC180～240V■手持电机：60W、DC24V安全电压电机■测量过程一键操作，自动结束试验，测试简单快捷、效率极高■7吋电容彩色液晶屏、中文虚拟仪器界面、速度曲线和数值动态显示■自适应加速曲线，平稳段加速度值≤0.015m/s2，测量又快又准，单次测量时间＜1分钟■中文输入，可输入产品制造商、型号等产品档案信息。

4.使用说明：4.1.1测量准备1、切断安全回路电源（切记！否则可能仪器开关检测口会烧坏）2、从限速器上拿开钢丝绳3、开关接线仪器引出线有1组鳄鱼夹，夹在限速器的动作开关上如果开关没接通，曲线界面栏的上面会有“有开关未复位”文字出现，有此文字时测试不能开始，电机不会旋转。

电梯加、减速度测试仪操作规程

电梯加、减速度测试仪操作规程1、电梯加、减速度测试仪用途及配置。

1.1本测试仪为电梯运行专用加、减速度测试仪，可测试电梯运行时起制动加速度，垂直振动加速及水平振动加速度。

2、电梯加、减速度测试仪使用方法。

2.1电梯起制动加速测试。

2 .1.1在功能菜谱上，选择“开始”，步入“测试选项菜谱“。

2.1.2在选择菜谱上，设置为起制动，频率自动跳至30HZ。

即频道为0-30HZ。

设置楼层时，将光标移到起始楼层或终止楼层处，先按一次“↓”键，此时光标消失，数字高亮预示“↑”和“↓”键调整数字，再按一次“↓”键确认，此时光标重新出现。

起始楼层和终止楼层设置方法相同，选择确定步入测试功能菜谱。

2.1.3将传感器放置轿厢板中心位置,平台调至水平,传感器置于“B”状态。

2.1.4在“测试功能菜谱”上选择清零，察看基线是否与横坐标轴重合，或预示的数字是在0±5范围内变化，如超至范围则需屡次清零，操作直至满足要求，然后即可选测试项，步入测试状态。

2.1.5启动电梯，从屏幕上可察看到电梯运行过程的加速度变化曲线。

注意此时轿厢的人员应固定不动，以避免叠加人为的振动信号。

2.1.6待电梯完全停止后，选择停止（即按）“↓”键。

）2.1.7步入“输出功能菜谱”可对测试数据进行预示，存贮等多项操作。

2.2电梯垂直、水平振动加速度测试。

2.2.1在“开始功能菜谱”上选择“开始”步入“测试选项菜谱”。

2.2.2在选项菜谱上，设置为“垂直振动”或“水平振动”，频率自动跳至100HZ，即频道为0-100Hz，楼层设置方法同起制动加速度测试时步骤。

2.2.3将传感器放置于轿厢底板中心位置，平台调至水平，传感器置于“B”状态为测垂直振动，传感器置于“B”状态为测水平振动。

2.2.4在测试功能菜谱上选择“清零”察看基线是否与横坐标轴重合，或预示的数字是否在0±5范围内变化，如超至范围需屡次“清零”操作直到满足要求。

2.2.5启动电梯待电梯步入匀速运动状态后，即可选测试项，步入测试状态。

电梯限速器校验仪使用方法

电梯限速器校验仪使用方法英文回答：Elevator Governor Tester Operation Instructions.1. Preparations:Ensure the elevator is in inspection mode.Remove any potential obstacles around the elevator shaft.Clear the landing zone of any debris.2. Equipment Installation:Attach the speed governor tester to the governor cable.Adjust the tester's suspension cable tension to match the governor cable's tension.Secure the tester's base to the floor using screws or bolts.3. Test Procedure:Overspeed Test: Gradually increase the speed of the elevator until the governor activates. Record the speed at which the governor operates.Free-fall Test: Manually trip the speed governor using the tester's control lever. The elevator should come to a smooth stop within a specified distance.Slack Cable Test: Pull the governor cable until slack is created. The governor should automatically engage and stop the elevator.4. Interpretation of Results:Compare the recorded overspeed test speed with the manufacturer's specifications.Ensure the free-fall distance is within the allowable range.Verify that the governor engaged properly during the slack cable test.5. Calibration:If necessary, adjust the governor's operating speed using the tester's calibration mechanism.Follow the manufacturer's instructions for specific calibration procedures.Maintenance and Storage:Regularly inspect the tester for any damage or wear.Clean the tester as needed to remove dust or debris.Store the tester in a dry and protected environmentwhen not in use.Safety Precautions:Wear appropriate safety gear, including a hard hat and safety glasses.Never work on an elevator without proper training and authorization.Ensure the elevator is properly grounded before testing.Do not touch any electrical components during testing.中文回答：电梯限速器校验仪使用方法。

电梯限速器测试仪测试方法

电梯限速器测试仪测试方法
电梯限速器测试仪是一种常见的电梯配件,它可以对电梯的限速器进行准确的测量和调整。

本文将介绍如何正确使用电梯限速器测试仪,以及其相关要点。

一、准备工作
1、先检查电梯限速器弹簧的松紧度、电梯的力学载荷情况及各限位开关的位置；
2、查看限速器的技术参数，即能耗、限速高度、限速力等；
3、检查电梯上部分相关联系件，如气缸，碳刷，滑轮等，并用手摇查看其松紧度是否正常；
4、再检查电梯下部部件，如弹簧，支撑脚，飞轮等，并查看其位置是否正常。

二、正式测试
1、首先打开电梯限速器测试仪，将其电源针脚接通；
2、然后把测试仪的针脚插入电梯限速器的端子，调节测试仪的两个调节轮，分别调节电梯的上行和下行限速；
3、接着调节电梯飞轮，调整飞轮中心与电梯限速器调节轴的间隙；
4、当飞轮间隙调节适当时，用电梯限速器测试仪测量电梯设定的限速力，就可以得到准确的测量结果；
5、调整完成后，再检查电梯的动作是否正常，如果没有异常则表明电梯限速器测试仪的调试工作已经完成，替换成新的电梯限速器后，也可以正常使用；
6、最后，当完成所有调试后，还需要对电梯的动作和急停装置进行测试，确保它们都处于正常状态，方可认定电梯系统安全可靠。

综上所述，电梯限速器测试仪的使用方法非常便捷，只要正确使用，就能够准确测量电梯的限速器，确保电梯系统安全可靠。
