全站仪极坐标放样施工方法经验介绍
全站仪坐标放样方法
全站仪坐标放样方法全站仪是一种用于进行测量和放样的高精度仪器，它主要用于工程测量和建筑施工中。
全站仪的坐标放样方法是一种重要的测绘技术，它可以帮助工程师和施工人员准确地确定和标记地面上的特定位置。
在进行全站仪坐标放样之前，首先需要确定一个基准点。
基准点应该是一个固定且容易识别的地点，例如建筑物的角点或其他固定结构。
全站仪的放样测量将以基准点为起点，后续的测量将根据该起点进行。
在进行放样测量时，全站仪需要被正确设置和校准。
这包括调整仪器的水平、垂直和平面方向，以确保测量的准确性。
在准备好仪器之后，可以开始实际的坐标放样工作。
全站仪的坐标放样方法往往涉及到测量和记录水平角、垂直角和斜距，并根据这些数据计算目标点的坐标。
测量时，需要保持仪器稳定，并在目标点上通过视线准确地对准。
可以使用全站仪的观测功能来测量和记录所需的数据。
一种常用的全站仪坐标放样方法是使用三角测量原理。
首先，在已知的基准点设置一个测量棒，并记录其坐标。
然后，在目标点设置另一个测量棒，并测量其水平角、垂直角和斜距。
最后，通过计算和处理这些数据，可以确定目标点的准确坐标。
在进行全站仪坐标放样时，需要注意一些因素以确保测量的准确性。
例如，需要注意避免测量时的振动和抖动，以免影响结果的精度。
此外，还应考虑天气和环境条件对测量的影响，如大风、雨水或能见度不好等。
总之，全站仪坐标放样方法是一种用于确定地面上特定位置的测绘技术。
通过正确设置和校准全站仪，并使用三角测量原理，可以进行准确的坐标测量和放样工作。
这种方法在工程测量和建筑施工中具有重要的应用价值，可以提高工作效率和准确度。
全站仪极坐标法点位放样
全站仪极坐标法点位放样一、实验目的和要求（1)能根据放样点坐标数据，计算出用极坐标法放样元素(2）掌握使用极坐标法进行点位放样的基本方法(3）放样完毕后，都必须对所放样点位进行认真的校核二、实验仪器全站仪1台、棱镜及棱镜杆1根，测钎1根,木桩10个、计算器I个、记录板I块，铅笔1只三、测量资料收集与放样方案制定(1）测量放样前.应从合法、有效的途径获取施工区已有的平面和高程控制成果资料(2）应根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，从而确定是否全部或部分对控制点进行检测（3)如已有控制点不能满足精度要求应重新布设控制;如已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密（4）应根据规范规定和设计的精度要求，并结合人员及仪器设备情况制定测量放样方案。
其内容应包括控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备且等四、放样前准备工作（1）阅读设计图纸（2)选定测量放样方法并计算放样数据、绘制放样草图（3)准备仪器和工具，使用的仪器必须在有效的检定周期内.给仪器充电，检查仪器常规设置如单位、坐标方式、补偿方式、梭镜类型、梭镜常数、湿度、气压等（4)提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输人仪器内存，并检查五、放样步骤(1)在控制点上架设全站仪并对其进行对中整平，初始化后应检查仪器设置，如湿度、气压、棱镜常数等。
输入(或调入）测站点的三维坐标，量取并输入仪器高，输入(调入)后视点坐标,照准后视点进行后视定向.如果后视点上有梭镜,输入棱镜高时.可以马上测定后视点的坐标和高程并与已知数据检核(2)瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖梭镜或尺子。
检查仪器的视线高。
利用仪器自身计算功能进行计算时，记录员也应进行相应计算，以检核输入数据的正确性（3)记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角(4）观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测It平距O（5）计算实测距离D与放样距离D，的差位：GD—D—D’,指挥司镜员在视线上前进或后退△D（6）重复过程（5),直到△D小于放样限差 (非坚硬地面此时可以打桩)（7)检查仪器的方位角值，梭镜气泡严格居中(必要时架设三脚架),再侧It一次.若△D小于限差要求，则可精确标定点位，在桩上打入一铁钉(8）测量并记录现场放样点的坐标和高程，与理论坐标比较检核。
全站仪放样步骤
全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。
全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。
本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。
步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。
基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。
设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。
步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。
2.打开全站仪的电源开关，等待其自检完成。
在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。
3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。
步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。
1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。
2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。
3.设置测量单位：选择合适的测量单位，如度、米等。
4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。
步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。
2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。
通过调节仪器，使目标点位准确显示在屏幕视野中心。
3.通过仪器操作，记录目标点位的坐标数据，并进行确认。
步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。
1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。
2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。
3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。
使用全站仪进行工程施工放样的详细方法
使用全站仪进行工程施工放样的详细方法全站仪是一种高精度测量仪器，广泛用于工程施工放样中。
它能够同时测量水平角、垂直角和斜距，具有精度高、操作简便等优点。
本文将详细介绍使用全站仪进行工程施工放样的方法。
一、准备工作1. 选择合适的设备：根据具体的施工任务和要求，选择适合的全站仪进行测量。
注意设备的精度和功能要满足工程需要。
2. 设置基准点：在工程现场选择一个稳定的基准点，并进行测量标识。
基准点应位于施工区域的中心位置，以确保后续测量的准确性。
二、全站仪的使用步骤1. 建立测量控制网：根据工程的要求和施工图纸，确定所需的测量控制点，并在现场进行放样。
使用全站仪按照相应的坐标和高程进行测量，并在控制点上标识编号。
2. 进行工程放样：根据工程图纸上的设计要求，使用全站仪进行放样。
具体步骤如下：a. 设置目标点：根据工程图纸确定需要放样的目标点，在目标点设置临时标志物。
b. 安装全站仪：将全站仪稳定地安装在测点上，并确保水平仪的气泡在圆心位置。
c. 测量目标点：对准目标点，使用全站仪进行测量。
一般情况下，全站仪会自动锁定目标点并记录测量数据。
d. 校验测量数据：每次测量完成后，应校验测量数据的准确性，确保在允许的误差范围内。
e. 记录测量数据：将测量数据记录到放样表格或电脑中，并按照要求进行归档。
f. 移动仪器进行下一个目标点的测量，直至完成全部放样任务。
三、注意事项1. 确保仪器的准确性：在使用全站仪之前，需要对仪器进行准确性校准，避免误差的出现。
2. 注意安全事项：在使用全站仪过程中，要注意周围环境的安全，以免发生事故。
同时，不要让他人无正当理由靠近正在测量的仪器。
3. 合理使用测量配件：全站仪通常附带一些测量配件，如三脚架、测杆等。
在实际使用中，需要合理使用这些配件，以确保测量的准确性和稳定性。
四、施工放样的优势使用全站仪进行施工放样具有如下优势：1. 高精度：全站仪具有高精度的测量功能，能够满足工程施工对精度的要求。
全站仪极坐标法施工放样步骤
全站仪极坐标法施工放样步骤好啦，今天咱们聊聊全站仪极坐标法施工放样的步骤。
说起全站仪，嘿，大家都不陌生吧？就那台看起来有点像高科技望远镜的设备，哎，真的是能让你在工地上走路都带风。
想想看，它不但能测距离、测角度，还能帮咱们精准地放样。
说到放样，什么叫做放样呢？就是根据设计图纸，把要做的东西“画”到现场上来。
哎，不是画画哦，是要精准到位的，不然你想象一下，房子建错了位置，那可就麻烦大了。
咱们今天重点聊的是“极坐标法”，这是全站仪放样时常用的一种方法。
你说，极坐标法听起来是不是挺牛逼的？其实它就是一种通过角度和距离来定位的方式。
听着好像有点抽象，但你一了解了，就会发现，哎呦，简单得很。
好啦，咱们开始走正事。
第一步是找好放样基准点。
这就是咱们开始放样的起点，所有的测量都会围绕它展开。
想象一下，如果没有一个明确的起点，那你走哪儿都迷糊，对吧？所以基准点得找准了，这就像是你画地图，得先画一个中心点。
不管你是要建大楼，还是修条马路，先找好基准点是至关重要的。
你需要做的就是设置全站仪。
咋弄呢？全站仪得水平放置，千万别让它歪歪斜斜的。
你可以想象成一只眼睛，得稳稳地站着，眼睛一旦不水平，就看不准东西，放样的结果也会偏离位置。
别小看这一步，没做好，后面的所有工作都白费了。
全站仪设定好后，得对准基准点，只有对准了，才能准确地测量到你要放样的地点。
好了，仪器对准基准点后，开始测量距离和角度。
这就是极坐标法的精髓啦。
你需要根据设计图纸上的数据，知道要放样点的位置。
每个点都会有一个角度和距离，这俩数值可不简单，正是它们让我们知道准确的位置。
角度就像是指南针，指示你应该朝哪个方向走，距离就像是尺子，告诉你走多远才到达目标。
你可能会问，测量角度和距离到底怎么算？其实你就放心，全站仪会帮你搞定的。
它能根据基准点的坐标，结合你输入的目标点的极坐标，自动计算出目标点的坐标。
然后，你只需要在现场找到那个坐标，放样点就成功了。
简单吧？是不是有点像玩游戏里的定位功能，系统自动帮你锁定敌人的位置，你只需要奔过去，啪啪啪，完成任务！不过，现场情况也不是特别理想，可能周围有些障碍物，测量不太方便。

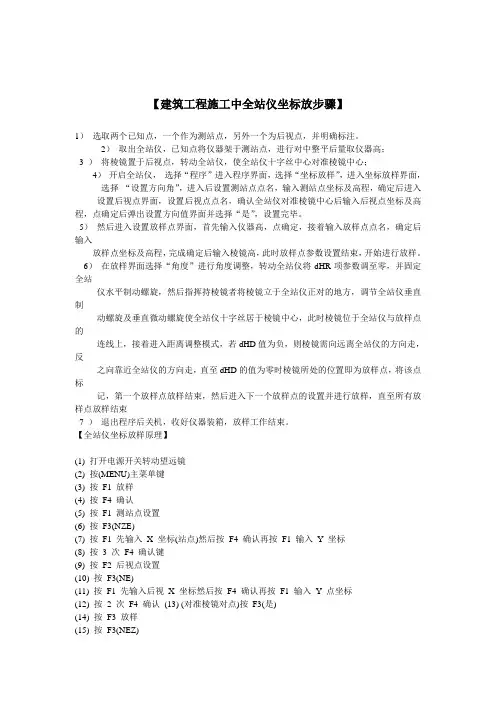

建筑工程施工中全站仪坐标放样步骤资料
【建筑工程施工中全站仪坐标放步骤】1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。
5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束7 ）退出程序后关机，收好仪器装箱，放样工作结束。
【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按F1 放样(4) 按F4 确认(5) 按F1 测站点设置(6) 按F3(NZE)(7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标(8) 按3 次F4 确认键(9) 按F2 后视点设置(10) 按F3(NE)(11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标(12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是)(14) 按F3 放样(15) 按F3(NEZ)(16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标(17) 按3 次F4 确认(18) 按F1 极差键(19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜(20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。
全站仪坐标放样的实用教程
全站仪坐标放样的实用教程1 对中整平的操作流程同经纬仪一样2 设置测站点A 先找到放样功能的按键，点击一下B 再找到设置测站的按键，点击一下C 把测站的坐标输入进去；仪器高和棱镜高也输入进去D 输入完以后，全部再检查一遍F 找到确定按键，点击一下3 设置后视点A 先找到放样功能的按键，点击一下B 再找到设置后视的按键，点击一下C 找到坐标定后视按键，点击一下D 把后视点的坐标输入进去；输入完以后，全部再检查一遍F 找到确定按键，点击一下G 找准后视点的棱镜中心H 找到是按键，点击一下4 检验已知点是否正确A 先找到放样功能的按键，点击一下B 再找到放样的按键，点击一下C 把已知点的坐标输入进去；输入完以后，全部再检查一遍D 找到确定按键，点击一下F 再找到坐标的按键，点击一下；G 差 1/2mm说明建站已经完成，可以放心进行放样5 坐标放样A 开机以后，按下NFC键B 找到最下面一排的放样按键并点击C 找到第二排的放样按键并点击D 输入放样点的坐标，检查一遍后点击确定按键E 第一行显示的是方位角F 先把方位角跳到0°，并固定G 让拿棱镜的测量员往0°这个方向上来H 瞄准，使棱镜中心点与十字丝教学哈电重合I 按一下坐标的按键J 第二行数据是棱镜的位置与目标放样点位置的距离，箭头往下，说明棱镜要往仪器的方向移动，才会到达目标点的位置；第三行，数据是高差K 现在指挥拿棱镜的测量员继续向仪器方向移动；L 移动以后，进行瞄准，再按一下坐标键；直到第二行数据接近为0。
此时说明此时棱镜的点就是我们要放样的目标点。
M 做好标记以后，依次放样下一个目标点。
全站仪坐标放样详细过程步骤
全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。
2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。
3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。
如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。
二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。
2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。
3.校准全站仪，以及设定参考点。
用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。
以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。
校准完毕后即可在环视旋转至所测量点，将其记录下来。
2.拉线测量。
在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。
3.测量桥路坐标。
如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。
四、数据测量及记录1.按参考系要求记录所坐标点。
每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。
2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。
3.填写测量记录簿。
对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。
全站仪坐标放样的实施步骤
全站仪坐标放样的实施步骤一、前期准备在进行全站仪坐标放样之前，需要进行以下准备工作：1.1 工程测量与设计准备在进行全站仪坐标放样前，需要进行充分的工程测量与设计准备，包括确定测量范围、制定测量方案、绘制测量图纸等。
这些准备工作是确保坐标放样的准确性和可行性的关键步骤。
1.2 确定测控点在进行全站仪坐标放样前，需要确定一定数量的测控点。
这些测控点应该分布在需要放样的区域内，且符合测量的精度和要求。
在确定测控点时，需要考虑到可信度、可访问性、避免遮挡等因素。
1.3 准备设备与软件在进行全站仪坐标放样前，需要准备好全站仪、三脚架、反光棱镜等测量设备，并确保其正常工作。
此外，还需要安装和配置全站仪相关的软件，以便进行测量数据的处理和分析。
二、实施步骤2.1 设置基准点首先，需要在测量区域内设置基准点。
基准点应该稳固可靠，并且可以满足测量的精度和要求。
在设置基准点时，需要仔细测量和记录其坐标信息。
2.2 建立测控网根据测量区域的特点和要求，建立起适当的测控网。
测控网的建立需要根据实际情况选择测量点的数量和位置，并且保证点与点之间的连线尽量恰当分布。
建立完成后，需要进行测控网的精度验证。
2.3 开展测量工作在完成基准点和测控网的设置后，可以开始进行实际的测量工作。
首先，需要在全站仪上输入基准点的坐标信息，并进行校正。
随后，按照事先制定的测量方案，依次对测控点进行测量。
2.4 数据处理与分析完成测量工作后，需要将测量数据进行处理与分析，以获得准确的坐标信息。
首先，需要提取出所需的数据，并进行数据格式转换和修正。
然后，使用专业的测量软件对数据进行进一步处理和分析，计算出具体的坐标数值。
2.5 坐标放样在获得准确的坐标数值后，可以进行坐标放样。
根据测量图纸和设计要求，将坐标信息转化为实际的布局和建设。
在进行坐标放样时，需要考虑到每个点的具体要求和位置，并保证放样的准确性和一致性。
2.6 验证与修正完成坐标放样后，需要进行验证与修正工作。
工程施工放样施工方法
工程施工放样是工程建设中的一项基础工作，其目的是将设计图纸上的建筑物、构筑物的平面位置和高程按照设计要求，以及一定的精度在实地标定出来，为施工提供依据。
本文将介绍几种常用的工程施工放样方法。
一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的各个控制点坐标，通过测量仪器测设到实地上的方法。
具体步骤如下：1. 在控制点上架设全站仪并对中整平，输入测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。
2. 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。
3. 在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。
4. 在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。
5. 记录员转动仪器点和拟放样点坐标反算出测站点。
二、极坐标法极坐标法是利用点位之间的边长D和角度Q关系进行测设的方法。
具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离和角度。
2. 根据测量得到的距离和角度，计算待放样点的坐标。
3. 在待放样点上设立标志，完成放样。
三、直接坐标法直接坐标法是根据点位设计坐标直接进行点位测设的方法。
具体步骤如下：1. 根据设计图纸，计算出待放样点的坐标。
2. 在实地上架设全站仪，照准待放样点，调整全站仪的坐标，使其与待放样点的坐标一致。
3. 在待放样点上设立标志，完成放样。
四、距离交会法距离交会法是利用点位之间的距离交会进行点位测设的方法。
具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离。
2. 在待放样点上设立标志，并测量标志与已知点之间的距离。
3. 根据测量得到的距离，计算待放样点的坐标。
4. 在待放样点上设立标志，完成放样。
五、角度交会法角度交会法是利用点位之间的角度交会进行点位测设的方法。
具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的角度。
全站仪坐标放样的方法及精度分析
点号 01 02 03
测量坐标
X坐标 207901.320 207917.295 207899.602 Y坐标 300562.450 300554.979 300518.020
04
05 06 07 08 09 10
207883.640
207886.644 207911.585 207896.675 207923.555 207885.444 207912.850
误差和平均中误差均在误差允许范围内，都 符合精度要求。
但是第二种方法精度更高，所以我们在放样
精度要求较高时可选用此法。
目前全站仪已成为工程测量施工过程中 不可或缺的首选测量仪器，因此,对全站仪放 样进行精度分析 ,从而制定出简捷、适用的使 用方法和操作规程是十分必要的。本文通过 对以上各种问题的实验和研究，了解全站仪 坐标放样的操作方法与放样精度，为指导今 后的施工放样工作提供依据。
mp 8m m
m限 2mp 16mm
点号 01 02 03 04 05 06 07 08 09 10
设计坐标
X坐标 207901.311 207917.287 207899.610 207883.633 207886.652 207911.582 207896.668 207923.546 207885.436 207912.856 Y坐标 300562.440 300554.970 300518.027 300525.496 300571.091 300543.286 300545.394 300569.481 300565.218 300562.185
谢谢！
全站仪坐标放样的方法 及精度分析
目录
第1章
绪论 第2章 工程放样的原理与方法 第3章 全站仪的功能与使用 第4章 全站仪坐标放样的方法与步骤
全站仪坐标放样的方法
全站仪坐标放样的方法
全站仪坐标放样的方法主要包括以下几个步骤：
1. 建立坐标系：确定放样工程的参考坐标系，一般选择平面坐标系或地理坐标系。
2. 建立基准点：在工程现场选择合适的位置建立固定控制点，可以选择建筑物角点、地物标志、铁钉等。
通过全站仪对基准点进行测量，获取其准确的坐标值。
3. 确定放样线路：根据设计图纸确定放样线路，可以通过全站仪在现场进行标记，也可以在图纸上标注。
4. 放样测量：在每个放样点上使用全站仪进行测量，获取坐标值，并记录下来。
放样点可以根据具体情况选取，可以是临时标记点，也可以是永久性目标点。
5. 校验检查：在放样结束后，可以对放样点进行校验检查，将测得的坐标值与设计值进行对比，校验误差是否在允许范围内。
需要注意的是，在全站仪坐标放样过程中，应注意仪器的准确性和操作的规范性，尽量减少误差的产生。
同时，放样的结果也要进行保管和备份，以备后续使用。
建筑工程施工中全站仪坐标放样线步骤
建筑工程施工中全站仪坐标放样线步骤步骤一：测量现场基准点在进行坐标放样线之前，需要先测量现场的基准点。
基准点通常选取固定物或者特定设施，比如地面标志、管道井盖等。
使用全站仪对基准点进行测量，记录下其三维坐标。
步骤二：确定放样线位置根据设计图纸，确定需要进行坐标放样线的位置。
可以使用钉子或标线等方式标记出放样线的位置。
步骤三：设置全站仪在进行测量之前，需要将全站仪设置好。
首先，根据现场实际情况选择合适的位置放置全站仪。
然后，使用水平仪在水平面上调平全站仪，确保测量的准确性。
步骤四：建立坐标系根据设计要求，确定放样线的坐标系。
可以选择现场的基准点作为坐标原点，或者设置一个合适的坐标原点。
然后，使用全站仪测量其他参考点的坐标，并将其输入到仪器中。
步骤五：设定放样线起点将全站仪放置在坐标系原点或者其他确定的位置上，并将仪器对准放样线的起点。
使用全站仪的望远镜进行目标点的精确定位，并通过仪器的操作界面进行测量。
步骤六：放样线测量根据设计要求，确定放样线的长度和方向，并使用全站仪进行测量。
在放样线上依次测量出确定间距的目标点，直到放样线的末尾。
可以使用全站仪的透镜进行精确测量，并通过仪器的操作界面记录下目标点的坐标。
步骤七：检查测量结果在完成放样线的测量之后，需要对测量结果进行检查。
可以对两个相邻目标点之间的距离进行测量，并与设计要求进行对比。
如果测量结果偏差较大，需要重新进行测量。
步骤八：记录测量结果最后，将测量结果记录下来，并制作成相应的图纸或报告。
记录应包括放样线的起点、间距、终点坐标等信息，以及测量的日期和测量人员等信息。
以上就是建筑工程施工中全站仪坐标放样线的步骤。
在实际操作中，需要根据具体的施工情况和设计要求进行调整，确保测量结果的准确性和精度。
建筑测量工程全站仪坐标放样及坐标测量教程
三、坐标放样步骤图解
1、测站坐标设置步骤
2、后视点设置步骤图解
3、放样点输入及放样过程图解
四、全站仪坐标测量的具体操作步骤
1、全站仪坐标测量和坐标放样基本相同，首先将全站仪置 于测站点，架设仪器的方法同经纬仪；然后架设棱镜于后视 点上，要求棱镜上的圆汽泡居中，并将棱镜对准全站仪的方 向，并按照全站仪坐标放样的方法做好后视，并复查正确后， 就可以进行坐标测量，坐标测量方法和检查设站的方法是一 样，只是现在我们要测量的是未知点的坐标。把棱镜架设于 待测点的位置上（点要对准，棱镜要整平），然后转动仪器 水平盘照准棱镜根部，将照准器对准棱镜，然后退出至开机 初始界面按下三坐标测量快捷键， 仪器就会自动测量出 该点坐标。
单杆棱镜严禁用于房屋建筑施工测量！
七、关于增设置控制点（转点）的规定
1、必须具备3个已知点（A、B、C) 2、控制点测设必须使用基座棱镜。 3、设测站于A点，B点作为后视点 （照准后同时返测检测距离），C 点作为校核点（返测检查坐标）， 检查无误后方可进行下道工作。 4、待设控制点D之测站A的距离应 当小于测站A至后视点B的距离。 5、测设完成后应回视B点或C点复 核。
坐标与理论坐标进行对比，如果两个坐标的差值在允许误差范 围内，则表示我们的设站准确无误，反之则要重新后视设站 （复测过程需测量两个以上已知点进行核对）。在完成设站 后就可以点击坐标放样按键，然后输入放样坐标，并确认；这 时候全站仪就直接计算出测站点到待测点这条边的方位角，然 后转动仪器将ｄＨＲ变为０，然后指挥棱镜立到ｄＨＲ为０的 这个方向上，并将照准器对准棱镜，然后按一下全站仪上的 “距离”键，仪器就会测量测站点到待测点的距离；同时仪器 也会计算出实际距离和理论距离的差值，随后仪器会显示出ｄ ＨＤ＝某个数值。当dHR大于零时，说明你要将棱镜朝远离仪 器的方向（不能偏离仪器照准的方向线）移动，移动距离为 dHR所显示的距离；如果dHR显示的数值小于0时则将棱镜往 靠近仪器的方向移动（不能偏离仪器照准的方向线）；如此反 复，一直到ｄＨＤ显示为0时为止，这时候棱镜根部所处的位 置就是放样点的实际位置了。
《工程测量》实验指导书：全站仪坐标放样
全站仪坐标放样（一）实验学时：2学时实验类型：验证实验要求：必做一、实验目的（一）掌握坐标反算。
（二）掌握极坐标法测设点位。
二、实验内容（一）全站仪对中、整平、建站。
（二）使用全站仪采用极坐标法测设点位。
三、实验原理、方法和手段（一）原理A，B为平面控制点，P为待测的点位，其坐标均为已知，用极坐标法测设P点。
以A 点位测站，用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。
（二）方法、手段1.方法极坐标放样法。
2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。
教师现场指导、学生动手练习。
四、实验组织运行要求（一）实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象，班级为单位分小组进行实验，由学院统一安排。
2、实验开始前，以小组为单位到测量实验室领取仪器和工具，并做好仪器使用登记工作。
领到仪器后，到指定实验地点集中，待实验指导教师作全面讲解后，方可开始实验。
3、对实验规定的各项内容，小组内每人均应轮流操作。
实验结束后，实验报告应独立完成。
4、实验应在规定时间内进行，不得无故缺席、迟到或早退；实验应在指定地点进行，不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导，实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时，必须及时向指导教师报告，不可随意自行处理。
8、实验结束时，应把观测记录交实验指导教师审阅，经教师认可后方可收拾和清理仪器、工具。
最后，将仪器、工具归还实验室。
（二）测量仪器借用规则测量仪器精密、贵重，对测量仪器的正确使用、精心爱护和科学保养，是测量工作人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
测量仪器、工具的借用必须遵守以下规则：1、每次实验前，以小组为单位。
超详细的全站仪放样步骤，会了工资随随便便6000！
超详细的全站仪放样步骤，会了工资随随便便6000！
因为全站仪价格昂贵，在工地上不是能轻易接触到的，不管实习的小伙伴，还是老师傅，想练习好全站仪，必要的操作步骤与作用还是得弄熟透才行。
这篇文章主要给大家详细的介绍了全张艺放样坐标的步骤。
全站仪是一种能在一个测站上完成所有测量工作的高精度测量的仪器。
能完成大部分的工程测量需求，如自动测距、测角、平距、高程、坐标的计算等。
效率更高，误差更小。
TS06全站仪
下面我们开始介绍全站仪放样坐标的详细步骤
1.在已知点安置全站仪，对中整平。
2.开机选择“放样”程序。
3.点击设置测站，选择“坐标”
4.输入已知点，X坐标与Y坐标，点击确定。
5.望远镜精确照准后视点。
6.选择“定向”，点击“坐标定向”输入定向点坐标。
7.点击确定，再点击设定按钮，这样定向点坐标就确定了
8.返回放样主界面，点击“开始”按钮，输入待放点坐标。
9.点击确定，再点击“开始”按钮。
10.此时仪器界面提供一个参数水平距离HD。
11.点击角度，自动计算角度dHZ。
12.转动仪器照准部，当水平角差为0，停止旋转，制动照准部。
13.移动棱镜确定放样点位置。
全站仪放样现场
这是全站仪放样坐标的步骤，很详细有木有呀，小编也预祝各位在工地上能做出自己的一番事业，每天不断学习新知识，不用多久，您就会升职加薪，当上总经理，出任CEO，迎娶白富美，走上人生巅峰，想想都为小伙伴们激动呢，嘿嘿~~~。
手把手教你全站仪放样，就怕你不看
手把手教你全站仪放样，就怕你不看全站仪使用方法一、仪器认识（要使用全站仪之前必须对仪器有较为详细的认知，否则容易对仪器造成损害，影响仪器精确度，导致测量放样的错误）二、全站仪调平1、全站仪支架粗调平（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。
固定三脚架，使其达稳固。
全站仪粗平结束。
2、全站仪精调平（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。
（3）转动全站仪至精平水准器位于2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。
3、开机按下全站仪 POWER 键开机如开机后出现下图情况则全站仪未调平，须关机重新调平三、全站仪放样（仅以图片示意）1、开机按 menu—F2 按钮进入放样模式2、测站点输入如果有必要存储的数据可以选择文件，并储存；如果没有必要存储可以跳过，选择坐标回车，输入坐标数据回车3、后视选择后视，按 F3（NE/AZ）输入后视点坐标数据并回车此时物镜对准后视点的棱镜，目镜的中线对准棱镜的中心倒三角顶点，对准后选择“是”完成后视。
4、放样选择放样/输入坐标（NEZ 对应 XYZ）回车此时显示屏显示的 HR 为角度、HD 为距离按 F1DHR 为现在的视线与放样点的夹角，旋转全站仪至 DHR 为 0.00.00先指挥棱镜左右移动进入视线内，进入距离模式，指挥棱镜前后移动，重复上述过程找到放样点。
全站仪坐标放线
页眉内容宾得全站仪极坐标放样1.1在K3点布置全站仪，对中，整平。
哈腰松开三个脚架固定螺旋，翻开脚架。
双手握两个架腿空间的下方，保持双手平行翻开架腿，将脚架，架在K3点位上方。
拿出全站仪，放在脚架上，用连结螺栓固定。
对中调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，略微提起两个脚架慢慢挪动，使对点器对准点位。
二、粗平看清园气泡所在地点，鉴别应当高升或降低哪个架腿。
2高升或降低架腿，使圆水平器泡居中。
精平：将管水平器与随意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。
2将管水平器转动90度，与方才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。
页脚内容页眉内容一、进行温度、气压、棱镜常数的设置在模式A下，按[F5][模式]变换成模式B，在模式B下挨次进行温度、气压、棱镜常数的修正。
设置温度为+22℃。
确认气压为900Pa。
设置棱镜常数为-25mm。
再按［ENT］［确立］键返回到模式A状态下。
二、在模式A下，按[F5][ 模式]变换成模式B，按[F1][放样]显示“放样方法选定”界面。
选择“坐标放样”，按[确认][ENT]键显示“仪器点设定”界面。
输入测站点，点号K3，输入K3点坐标352455.883按回车键确认，输入Y524188.047按回车确认，输入Z49.231按回车键确认，输入仪器高1.53按回车键确立章达成测站点的设置。
照准后视点K2输入后视点K2坐标352464.545按回车键确认，输入YY:524171.798按回车键确认，输入Z页脚内容页眉内容49.171按回车键确认按[F1][储存]键保留数据，按[ENT]键或F5[接受]键显示“放样”界面。
输入放样点坐标D1输入点号D1，输入D1点坐标，352439.124按回车键确认，输入Y524207.707按回车键确认，输入Z49.362按回车键、对准放样点，按[F1][测距]开始放样，每点的差显示出来。
