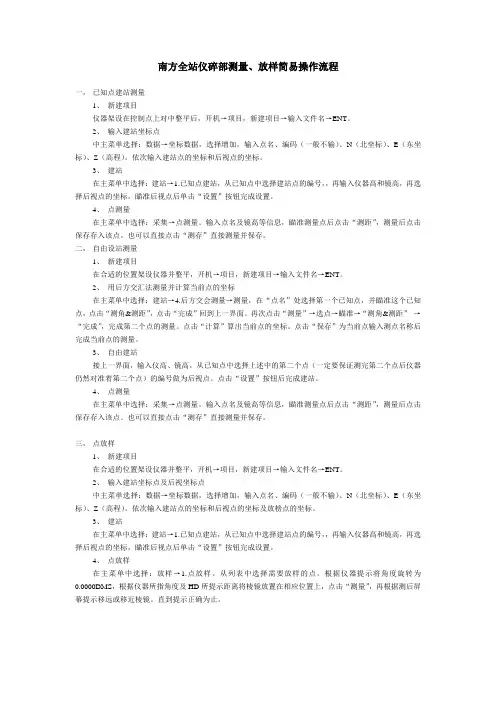

南方全站仪NTS342R操作流程

南方全站仪碎部测量、放样简易操作流程一，已知点建站测量1、新建项目仪器架设在控制点上对中整平后，开机→项目，新建项目→输入文件名→ENT。

2、输入建站坐标点中主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入建站点的坐标和后视点的坐标。

3、建站在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，，再输入仪器高和镜高，再选择后视点的坐标，瞄准后视点后单击“设置”按钮完成设置。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存。

二，自由设站测量1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

2、用后方交汇法测量并计算当前点的坐标在主菜单中选择：建站→4.后方交会测量→测量，在“点名”处选择第一个已知点，并瞄准这个已知点，点击“测角&测距”，点击“完成”回到上一界面。

再次点击“测量”→选点→瞄准→“测角&测距”→“完成”，完成第二个点的测量。

点击“计算”算出当前点的坐标。

点击“保存”为当前点输入测点名称后完成当前点的测量。

3、自由建站接上一界面，输入仪高、镜高，从已知点中选择上述中的第二个点（一定要保证测完第二个点后仪器仍然对准着第二个点）的编号做为后视点。

点击“设置”按钮后完成建站。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存。

三，点放样1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

2、输入建站坐标点及后视坐标点中主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入建站点的坐标和后视点的坐标及放榜点的坐标。

南方全站仪简易操作流程

南方全站仪碎部测量、放样简易操作流程一，已知点建站测量1、新建项目仪器架设在控制点上对中整平后，开机→项目，新建项目→输入文件名→ENT。

2、输入建站坐标点从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入建站点的坐标和后视点的坐标。

3、建站在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，再输入仪器高和镜高，再选择后视点的坐标，用全站仪瞄准后视点后单击“设置”按钮完成设置。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存，在实际测量中主要使用“测存”。

二，自由设站测量1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

2、用后方交汇法测量并计算当前点的坐标从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入用于交汇的点的坐标和后视点的坐标（如果是两点建站则输入两个已知点，如果多点建站则输入至少五个）。

在主菜单中选择：建站→4.后方交会测量→测量，在“点名”处选择第一个已知点，并瞄准这个已知点，点击“测角&测距”，点击“完成”回到上一界面。

再次点击“测量”→选点→瞄准→“测角&测距”→“完成”，完成第二个点的测量。

点击“计算”算出当前点的坐标。

点击“保存”为当前点输入测点名称后完成当前点的测量。

3、自由建站接上一界面，输入仪高、镜高，从已知点中调用上述中的第二个点（一定要保证测完第二个点后仪器仍然对准着第二个点）的编号做为后视点。

点击“设置”按钮后完成建站。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存。

三，点放样1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

南方全站仪放样操作

南方全站仪放样操作南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平。

2、按电源键开机。

屏幕显示垂直角过零。

3、转动望远镜，屏幕显示V，HR，进入角度测量界面。

4、按键，进入放样程序，屏幕提示：选择一个文件。

5、按F3选择跳过，屏幕进入坐标放样1/2菜单。

6、按F1选择输入测站点，屏幕显示测站点。

7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。

8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。

每输完一个坐标后按F4回车确认输入。

重复此项操作依次输入N,E,Z的坐标值。

当输入完Z数据并回车后，屏幕显示输入仪器高。

9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。

完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。

10、按F2输入后视点，屏幕显示后视点界面。

11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。

12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。

此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。

（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。

）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。

14、按F3输入放样点，屏幕显示放样点。

15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。

分别输入放样点的N,E,Z坐标（方法同第8步）。

输入完毕后按F4回车,屏幕显示输入棱镜高度。

16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。

17、按F4继续，屏幕显示角度差调为零。

18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。

指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。

19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B。

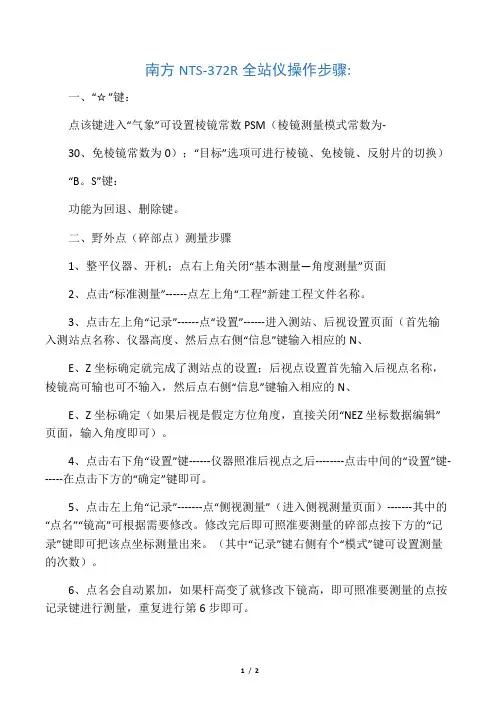

南方NTS-372R全站仪操作步骤

南方NTS-372R全站仪操作步骤:一、“☆”键：点该键进入“气象”可设置棱镜常数PSM（棱镜测量模式常数为-30、免棱镜常数为0）；“目标”选项可进行棱镜、免棱镜、反射片的切换）“B。

S”键：功能为回退、删除键。

二、野外点（碎部点）测量步骤1、整平仪器、开机；点右上角关闭“基本测量—角度测量”页面2、点击“标准测量”------点左上角“工程”新建工程文件名称。

3、点击左上角“记录”------点“设置”------进入测站、后视设置页面（首先输入测站点名称、仪器高度、然后点右侧“信息”键输入相应的N、E、Z坐标确定就完成了测站点的设置；后视点设置首先输入后视点名称，棱镜高可输也可不输入，然后点右侧“信息”键输入相应的N、E、Z坐标确定（如果后视是假定方位角度，直接关闭“NEZ坐标数据编辑”页面，输入角度即可）。

4、点击右下角“设置”键------仪器照准后视点之后--------点击中间的“设置”键------在点击下方的“确定”键即可。

5、点击左上角“记录”-------点“侧视测量”（进入侧视测量页面）-------其中的“点名”“镜高”可根据需要修改。

修改完后即可照准要测量的碎部点按下方的“记录”键即可把该点坐标测量出来。

（其中“记录”键右侧有个“模式”键可设置测量的次数）。

6、点名会自动累加，如果杆高变了就修改下镜高，即可照准要测量的点按记录键进行测量，重复进行第6步即可。

三、放样点操作步骤1、整平仪器、开机；点右上角关闭“基本测量—角度测量”页面2、点击“标准测量”------点左上角“工程”新建工程文件名称。

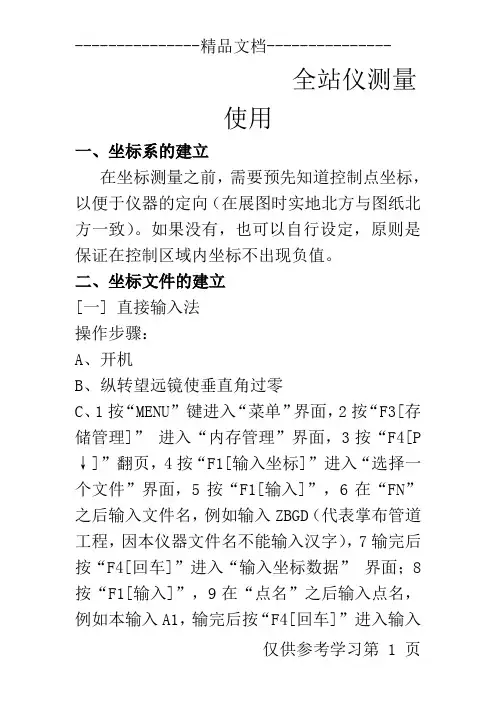

南方NTS320系列全站仪测量及放样操作步骤

全站仪测量使用一、坐标系的建立在坐标测量之前，需要预先知道控制点坐标，以便于仪器的定向（在展图时实地北方与图纸北方一致）。

如果没有，也可以自行设定，原则是保证在控制区域内坐标不出现负值。

二、坐标文件的建立[一] 直接输入法操作步骤：A、开机B、纵转望远镜使垂直角过零C、1按“MENU”键进入“菜单”界面，2按“F3[存储管理]”进入“内存管理”界面，3按“F4[P ↓]”翻页，4按“F1[输入坐标]”进入“选择一个文件”界面，5按“F1[输入]”，6在“FN”之后输入文件名，例如输入ZBGD（代表掌布管道工程，因本仪器文件名不能输入汉字），7输完后按“F4[回车]”进入“输入坐标数据”界面；8按“F1[输入]”，9在“点名”之后输入点名，例如本输入A1，输完后按“F4[回车]”进入输入坐标数据界面，10依次输入N、E、Z值，N为纵坐标(北方向)，E为横坐标(东方向)，Z为高程，每一项输完后都要按“F4[回车]”确认，直至输完Z值后又重新进入“输入坐标数据”界面。

重复 8—11步需要输入的数据输进仪器内存，所有点输入完后按“ESC”键返回。

[二] 数据传输法此方法先在电子表格[Excel]软件上将数据编辑成全站仪能识别的数据格式，再将数据复制到记事本文件中，记事本文件格式要保存为dat 格式。

数据文件建立好后按“数据传输”的方法将数据传入仪器内存。

三、坐标数据采集在野外控制点上将仪器对中整平好后按以下步聚进行：A、开机B、纵转望远镜使垂直角过零C、输入测站点1按“MENU”键进入“菜单”界面，2按“F1[数据采集]”进入“选择一个文件”界面，3按“F1[输入]”， 4在“FN”之后输入1作为引导文件，5输完按“F4[回车]”进入“数据采集”界面，6按“F4[P↓]”翻页，7按“F1[选择文件]”进入“选择一个文件”界面，8按“F2[坐标文件]”，9按“F1[输入]”，10在“FN”之后输入本工程控制点的文件名，11输完按“F4[回车]”， 12按“F4[P↓]”翻页重新进入“数据采集”界面，13按“F1[输入测站点]，14在点号之后输入测站点点名，15输完按“F4[回车]”，16按F1下的“ANG[▲]”将“→”上移指在点号后的点名前，17按“F4[测站]”进入“测站点”界面，18按“F4[回车]”，19复核屏幕上的N、E、Z值是否与记录本上的一致，确认坐标无误后按“F3[是]”重新返回测站点输入界面，20按F2下的“◢[▼]”将“→”下移指在“仪高”后，21按“F1[输入]”，22将量取的仪器高输入，输完后“F4[回车]”，23“F3[是]”，返回到“数据采据”界面。

南方全站仪的使用方法

南方全站仪的使用方法
南方全站仪是一种用于测量地面上各点的平面坐标、高程和方位角的仪器，常用于土地测量、建筑测量和道路施工等工作。

下面是南方全站仪的基本使用方法：
1. 放置仪器：选择一个稳固的三脚架，并确保架子完全展开且牢固稳定。

将全站仪安装在三脚架上并锁定。

2. 设置仪器：打开全站仪的电源，并等待系统启动。

根据实际需要设置仪器的操作模式，如测距模式、角度模式等。

3. 校准仪器：在开始测量之前，需要进行仪器的基本校准，包括水平校准和垂直校准。

水平校准使用仪器自带的水平仪，并根据指示进行调整。

垂直校准使用仰角垂直仪，并根据显示的数值进行调整。

4. 设定测点：根据实际需要，选择要测量的目标点，并在地面上设置反光板或反射器。

确保反光板与全站仪之间能够建立良好的通信线路。

5. 进行测量：从全站仪上选择相应的功能，如测距、测角等，并按下相应的按钮进行测量。

根据显示屏上的数据，完成相应的测量任务。

6. 记录和导出数据：全站仪通常具有内部存储器，可以用来存储测量数据。

在测量完成后，可以将数据存储到内部存储器中，并根据需要导出到电脑或其他设
备进行进一步处理和分析。

7. 仪器保养：使用完全站仪后，及时清洁仪器，保养仪器的各个部件，并确保仪器的正常存放。

需要注意的是，南方全站仪是一种专业的测量仪器，使用时需要具备一定的测量知识和技能。

最好在专业人员的指导下进行操作，以确保测量的准确性和可靠性。

全站仪放样测量操作规程

全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。

固定三脚架，使其达稳固。

全站仪粗平结束。

2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。

（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。

南方 NTS-552 操作指南说明书

目录注意事项 (2)仪器组件 (3)装箱清单 (4)显示符号意义 (5)菜单主界面 (6)测量 (7)建站 (8)后方交会 (9)采集 (10)距离偏心 (11)对边测量 (12)圆柱中心点 (14)悬高测量 (15)放样 (17)程序—道路 (18)计算 (19)设置 (20)数据 (21)技术指标 (22)注意事项1. 使用仪器之前请仔细阅读本快速参考指南。

2. 日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

3. 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

4. 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

5. 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

6. 仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

7. 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

8. 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

9. 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。

10. 仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。

仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。

11. 作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。

12. 即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。

13. 本系列全站仪发射光是激光，使用时不得对准眼睛。

14. 保持触摸屏清洁,不要用利器擦刮触摸屏。

仪器组件装箱清单检验员______________ 日期______________显示符号意义菜单主界面常用快捷功能图标：：该键为快捷功能键,点击该键或在主菜单界面左侧边缘向右滑动可唤出该功能键的快捷设置，包含激光指示、十字丝照明、激光下对点、温度气压设置；：该键为数据功能键，包含点数据、编码数据及数据图形；：该键为测量模式键，可设置N次测量、连续精测或跟踪测量；：该键为合作目标键，可设置目标为反射板、棱镜或无合作；: 该键为电子气泡键，可设置X轴、XY轴补偿或关闭补偿；角度测量◆[置零]：将当前水平角度设置为零，设置后将需要重新进行后视设置。

全站仪坐标放样详细过程步骤

全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。

2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。

3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。

如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。

二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。

2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。

3.校准全站仪，以及设定参考点。

用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。

以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。

校准完毕后即可在环视旋转至所测量点，将其记录下来。

2.拉线测量。

在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。

3.测量桥路坐标。

如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。

四、数据测量及记录1.按参考系要求记录所坐标点。

每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。

2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。

3.填写测量记录簿。

对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。

南方测绘全站仪使用方法

南方测绘全站仪使用方法
南方测绘全站仪使用方法主要包括以下几个步骤：
1. 设置全站仪：首先，将全站仪放置在测点上，保证其稳定并水平。

然后，打开仪器并进行初始化操作，校准仪器的水平和垂直度。

2. 建立测站：在选择好测点后，使用全站仪的望远镜对着目标点，调整望远镜的水平和垂直位置，使其对准目标点。

3. 观测数据：通过全站仪的观测功能，可以测量目标点的坐标、高程以及水平角度等数据。

根据具体需要，可以选择单次观测或重复观测。

4. 计算结果：测量数据完成后，将数据导出到电脑或数据处理软件中进行处理。

根据需要进行坐标转换、高程计算等操作，最后得到测量结果。

5. 数据导出与分析：将处理后的数据导出到输出设备或软件中，生成图表或报告。

根据需要，可以进行进一步的数据分析和处理，比如绘制等高线、构建三维模型等。

需要注意的是，在使用全站仪时，应注意仪器的保养和维护，确保其正常工作。

此外，根据实际测量场景的不同，还需要熟悉并掌握全站仪的具体功能和操作流
程。

全站仪进行施工放样测量的基本步骤

全站仪是一种精密的测量仪器，广泛应用于工程测量、地质勘探、道路施工和建筑工程等领域。

在施工现场，全站仪的使用可以帮助工程师和测量人员快速准确地进行施工放样测量，保证施工质量和工程进度。

下面将介绍全站仪进行施工放样测量的基本步骤。

一、准备工作在进行施工放样测量之前，首先要做好全站仪的准备工作。

包括检查全站仪的电量是否充足、仪器是否处于稳定状态、调节仪器的各个参数和设置仪器的工作模式等。

二、确定控制点确定测量的控制点，通常是根据设计图纸或工程要求，在施工现场选择合适的位置设置控制点。

控制点的设置要求稳固、明显易找，以便于后续的测量工作。

三、架设全站仪在确定好控制点后，需要在控制点附近找到一个合适的位置架设全站仪。

架设全站仪时要注意仪器的稳定性，保证测量的准确性。

四、校准全站仪在架设好全站仪后，需要进行全站仪的校准工作。

校准包括水平仪的调校、垂直仪的调校、角度仪的调校等步骤。

只有全站仪经过准确的校准，才能保证后续测量的准确性。

五、进行测量校准完全站仪后，即可进行实际的测量工作。

根据设计要求和工程需求，选择合适的测量模式和参数，进行施工放样测量。

1. 设置基准点在进行测量前，首先要在控制点上设置一个基准点。

通过全站仪测量确定基准点的坐标和高程，作为后续施工测量的基准。

2. 进行放样测量根据设计图纸或工程要求，在施工现场进行放样测量。

通过全站仪测量各个测点的坐标和高程，保证施工位置的准确性和一致性。

3. 数据采集和处理在进行测量的过程中，全站仪会产生大量的测量数据。

需要使用专业的数据处理软件对采集的数据进行处理和分析，得出最终的测量结果。

六、校核测量结果在测量结束后，需要对测量结果进行校核。

校核工作包括对比设计图纸和实际测量数据，检查各测点的坐标和高程是否符合要求，确保测量结果的准确性和可靠性。

通过以上的基本步骤，可以实现全站仪在施工现场进行施工放样测量的工作。

全站仪作为现代化测量仪器，其精准、高效的测量能力，为工程施工提供了重要的技术支持，有力保障了工程质量和工程进度的顺利进行。

全站仪放样方法

全站仪放样方法
全站仪放样是测量工程中常用的一种放样方法。

下面是一种标准的全站仪放样方法的步骤：
1. 准备工作：确定测量范围和放样要求，选择适当的放样点，并在地面上做好标记。

2. 放置全站仪：将全站仪放置在一个平稳的位置上，并确保其水平。

3. 激活全站仪：打开全站仪电源，启动仪器，然后进行自校准操作，使全站仪达到准确的测量状态。

4. 定向和标定：对于每个放样点，使用全站仪的望远镜和交叉线来确定和确认方向。

然后，用全站仪测量每个放样点的四个角的水平角和垂直角，并记录这些数据。

5. 仪器移动：从一个放样点移动到下一个放样点时，使用全站仪上的指南针来确定新的方向。

然后，重新调整仪器以保持水平，同时使用全站仪的红外线测距测量仪器与参考点之间的距离。

6. 数据处理：将测量的角度和距离数据输入计算机或处理数据的设备中，并使用测量和计算软件对数据进行处理和分析。

7. 放样记录：将每个放样点的角度和距离数据记录下来，并标记在地面上。

同时，可以在放样点上设置临时性的标志物或标
记，以便进行后续的建设和施工工作。

需要注意的是，全站仪放样方法在实际应用中可能会因具体的工程需求和情况而有所变化。

因此，在进行全站仪放样之前，应对具体的工程情况进行综合评估，并根据需要进行适当的调整和改进。

南方全站仪工程设站放样说明

南方全站仪放样说明
一、设置测站点：
1、按Menu键进入主菜单，按F2键，进入放样功能，选择一个文件后，按回车键结束（即：右下角的蓝色ENTER键）。

2、接着进入到坐标放样菜单，如下图
3、按F1（输入测站点）键，输入点名。

4、按F4(坐标键)进入到测站点坐标输入界面，输入坐标N、E、Z的值。

按回车键确认后结束。

5、然后进入到仪器高的输入界面，输入仪器高度，按回车键确认。

这时完
成测站点的设置。

二、设置后视点
1、回到坐标放样菜单。

在坐标放样菜单中按F2（输入后视点键）
2、输入点名后，按F4坐标键，输入后视点坐标，按回车键确认。

3、然后显示后视点方位角，按F4键（即：是）照准。

完成后视点的设置。

三、设置放样点
1、回到坐标放样菜单。

在坐标放样菜单中按F3（输入放样点键）。

2、输入点名后，按F4(坐标键)，进入到放样点坐标输入界面，输入后视点坐标N、E、Z的值。

，按回车键确认。

2、进入到棱镜高输入界面。

输入棱镜高，按回车键确认。

3、进入仪器自动计算放样参数HR与HD的值。

4、按F4（继续键），显示角度差界面，角度差为dHR，将dHR调为零（则
放样方向正确）。

5、按F2（距离键），则显示距离差dH与dZ的值，指挥棱镜，使得dH
与dZ等于零，则放样距离正确。

6、按F4换点键，可进行下一个点的放样工作。

南方科力达全站仪坐标放样步骤审批稿

南方科力达全站仪坐标放样步骤审批稿南方科力达全站仪是一种专业的测量工具，可以用于各种工程测量任务，包括放样。

放样是指根据设计图纸上的尺寸和位置要求，在实际施工现场上进行标记，以便施工人员按照标记进行准确的施工。

使用全站仪进行放样可以大大提高放样的准确性和效率。

下面是南方科力达全站仪坐标放样的步骤审批稿。

一、前期准备1.确认设计图纸：审查设计图纸，确定项目的尺寸和位置要求。

2.准备全站仪和相关设备：检查全站仪的电池电量，确保能正常使用。

同时确认全站仪配备了三脚架、测杆、测杆底座等必要设备。

3.校准全站仪：在使用全站仪之前，需要对其进行校准，确保测量结果的准确性。

校准包括水平仪的调整、垂直仪的调整和角度仪的调整。

二、放样操作步骤1.安装全站仪：将全站仪放置在平稳的地方，使用三脚架进行固定。

确保全站仪的平衡和稳定。

2.开机和设置：打开全站仪电源，等待全站仪自检完成。

按照操作手册的说明进行设置，包括选择单位和坐标系等。

3.确定控制点：根据设计图纸，确定需要放样的控制点和坐标。

控制点是用来确定放样基准的点，一般是固定的建筑结构物或地物。

4.测量控制点：使用全站仪对控制点进行测量。

具体的测量方法可以根据实际情况选择，包括直接测量和间接测量等。

5.计算平差数据：根据控制点的测量数据，使用平差软件进行数据处理，计算得出平差数据。

平差数据包括坐标和高程等。

6.设置放样模式：在全站仪上选择放样模式，并输入放样的参数，包括方位角、坐标和高程等。

7.放样点测量：根据放样的参数，在扫描仪上进行放样点的测量。

在每个放样点上，将测杆插入并测量。

8.校验和调整：在放样的过程中，可以根据需要随时进行校验和调整。

比如检查放样点的测量结果是否准确，如果不准确可以重新测量或调整测杆。

9.数据采集和导出：将放样点的测量数据采集到全站仪中，并导出到计算机或其他设备中进行进一步处理和使用。

三、操作注意事项1.操作人员应具备全站仪的使用和操作经验，熟悉全站仪的各个功能和操作方法。

南方测绘全站仪怎么使用

南方测绘全站仪怎么使用
测图：
一、全站仪定向
1、其中一点设站，架全站仪，另一点放棱镜；
2、点击数据采集，输入测站点（就是放仪器点）的坐标和仪器高，点击下一步；
3、输入定向点（就是不架仪器的一点）坐标，棱镜高输不输都行。

4、仪器瞄准棱镜，点击测量，看一下显示的坐标和输入点的坐标差别大不大，
不大的话定向完成。

差别太大重复2、3步骤。

二、测图
1、确定棱镜高，根据地形调节。

2、将棱镜高输入仪器，将棱镜树在待求点，点击测量，保存坐标。

3、继续测量，点击同前。

4、测图完成后，导出数据，用cass作图，就好了。

三：注意事项
1、注意棱镜高和一起输入的棱镜高一致；
2、仪器断电需要重新定向；
3、对于看不到的点设置转站最多两站。

放样：
根据已知的两个坐标点给全站仪定向，然后输入要放的点的坐标，全站仪会显示角度和距离，你转动全站仪，使显示角度接近零，
然后拿着棱镜沿镜头指向走显示的距离，用全站仪瞄镜子，点测量，
看显示的角度和距离误差，不断调整。

距离误差1-2mm，角度差+-（1-2）秒。

南方全站仪通用使用方法

南方全站仪通用使用方法二、参数设置1．从菜单键中设置：(1) MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量第3/5页（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量第4/5页按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。
