南方测绘GPS简易操作流程
南方GPS万能手册
![南方GPS万能手册](https://img.taocdn.com/s3/m/521734eb6bd97f192379e90a.png)
仪器操作部分S82系列主机模式转换关机状态下双手摁着主机界面的两个键〔F 键和开关机键〕,直到6个灯〔3红3绿,红灯不是很明显〕同时闪烁并一声响之后,同时松开两个键,摁F键就可以调模式了。
指示灯在调模式的时候具体含义如下列图所示:例如:调移动站电台模式。
第一步按照以上步骤先将红灯调到左边第一个灯的位置,点击“关机”键确定,GPS初始化状态。
GPS响过三声后,长摁“F”键,摁3秒松开,将绿灯调到如上图的电台位置即可。
备注:1、先调红灯后调绿灯,点击“F”键可以调节指示灯的位置。
2、正常工作模式下点击“F”键就可以查看主机的模式。
3、调模式的时候不能着急,这样容易造成主机设置失败。
S86系列主机模式转换开机后,会顺序出现两个界面:1、“灵锐GPS”,2、“灵锐S86”。
在“灵锐S86”界面点“F2”键,进入设置模式主界面如下列图:按或选择项目,选好后按确定进入设置工作模式。
如下列图:按或键可选择静态模式、基准站工作模式、移动站工作模式以及返回设置模式主菜单。
进入静态工作模式可选择静态模式参数设置。
见下列图选择修改良入参数设置接口。
如下列图按可分别进入截止角、采样间隔、采集模式的设置〔默认截止角:5,采集间隔:5,采集模式:自动〕设置完成后摁,直到出现界面,点确定,主机就会重启。
进入基准站模式可选择基准站模式设置选择修改良入参数设置接口。
如下列图此界面可以分别设置:差分格式,自动启动,记录数据,GLONASS的打开〔双星GPS才有此选项〕等功能。
设置完成后摁,直到出现界面,点确定,主机就会重启〔假设是老86主机点完确定后则会进入到模块设置界面,可以设置数据链的发射方式:电台和GPRS〕GPS 正常启动后,按进入到再按确定进入设置工作模式,如下图:选择修改良入参数设置接口,如下列图按可分别可以选择内置电台、GPRS网络、外接模块、双发射等模式。
选择完成后摁,直到出现界面,点确定,主机就设置完成了。
S82主机自检长摁关机键,响三声后GPS主机关闭,不要松开关机键,继续按着,直到再次听到滴声,并且最少响三声后再松开关机键,这个时候主机就会自检了,如果三个灯全亮绿灯表示主机硬件没有问题,如果出现了红色的灯,表示主机硬件有问题,具体红色灯出现时代表主机哪一部分有问题说明如下列图:S86主机自检开机后,会顺序出现两个界面:1、“灵锐GPS”,2、“灵锐S86”。
南方测绘GPS简易操作流程
![南方测绘GPS简易操作流程](https://img.taocdn.com/s3/m/3784da7730126edb6f1aff00bed5b9f3f90f7280.png)
南方测绘GPS简易操作流程1.基本概念和设置-在开始操作之前,首先需要了解GPS的基本概念和原理。
-首先,打开GPS设备并确保设备完好无损。
检查设备电池电量是否充足,并确保信号强度良好。
-接下来,设定GPS设备所需的基本设置,如语言、单位、时间、日期等。
-调整设备的亮度和对比度,以便在室外环境中容易阅读设备屏幕。
2.卫星信号接收-打开GPS设备后,需要等待设备与GPS卫星建立连接并接收卫星信号。
-找到一个开阔的地方,避开高楼大厦、树木、山坡和其他干扰物。
-设备通常会显示卫星信号的强度和数量。
等待设备接收到足够的卫星信号来进行定位。
3.定位与测量-定位是利用GPS设备精确测量地理位置的关键步骤。
-选择预先设置好的坐标系和地理坐标系。
-在设备菜单中选择所需的测量功能,如测量距离、测量面积、记录航迹等。
-根据需要,将设备放置在需要测量的位置,进行实时或静态测量。
实时测量是在移动过程中测量地理位置,而静态测量则适用于固定在一个位置上进行测量。
-完成测量后,保存数据并查看测量结果。
4.数据处理和报告-处理测量数据是使用GPS设备的另一个重要步骤。
-将GPS设备连接到电脑,并将测量数据从设备中导出到计算机。
-使用专门的地理测绘软件,对数据进行处理和分析,并生成报告、图表和地图。
-在报告中包括测量数据的详细信息,如测量点坐标、高程、属性等。
-使用地理测绘软件还可以进行数据修正和纠偏,以提高测量结果的准确性。
5.数据导出和共享-完成测量和处理后,可以将测量数据导出到其他格式,如CSV、KML 等,以方便在其他地理信息系统(GIS)软件中使用。
-将测量数据与其他相关数据进行整合,以生成更全面和详细的地图或报告。
-可以将结果导出为图像文件或PDF格式,并打印或在网络上共享给相关人员。
总结:南方测绘GPS的简易操作流程包括基本概念和设置、卫星信号接收、定位与测量、数据处理和报告,以及数据导出和共享。
这些步骤可以帮助用户使用GPS设备进行高效的测量和测绘工作。
南方GPS操作步骤说明
![南方GPS操作步骤说明](https://img.taocdn.com/s3/m/500d5e4003020740be1e650e52ea551810a6c921.png)
南方GPS操作步骤说明1.了解南方GPS的基本知识:在开始操作之前,应该对南方GPS的基本知识有一定的了解。
包括南方GPS的工作原理、卫星系统和接收器的组成、位置信息的计算方法等。
2.开启南方GPS设备:按下电源按钮,开启南方GPS设备。
一般来说,设备会发出声音或显示屏幕亮起来。
3.等待卫星信号:南方GPS设备需要接收卫星信号来定位。
在第一次使用设备或进入新的地理位置时,需要等待一段时间来接收卫星信号。
通常,显示屏上会有一个信号强度指示器,显示接收到的卫星数量和信号的强弱。
4.设置基本参数:在开始使用南方GPS之前,需要根据个人需求设置一些基本参数。
这些参数包括日期和时间、地理坐标系统、距离单位等。
可以通过菜单按钮或设置按钮进入设置界面。
5.记录位置:南方GPS设备可以记录运动轨迹和位置信息。
记录位置可以通过按下记录按钮或设置自动记录选项来实现。
在记录位置期间,设备会保存一系列位置点,并且可以在之后查看这些位置点。
6.导航功能:南方GPS设备通常提供导航功能。
导航功能可以帮助用户找到目的地,提供导航指示、转向提示等。
导航功能可以通过输入目的地坐标或选择地图上的点来启动。
7.查看位置信息:南方GPS设备可以提供详细的位置信息。
通过查看位置信息,用户可以了解当前位置的经纬度、海拔高度、速度等。
位置信息可以通过菜单按钮或选择位置信息选项来查看。
8.保存位置:南方GPS设备可以保存特定位置的坐标信息。
用户可以将当前位置保存为特定的地点,并为其命名。
保存位置可以通过按下保存按钮或选择保存位置选项来实现。
9.连接到电脑:南方GPS设备通常可以通过USB接口连接到电脑。
通过连接到电脑,用户可以将设备上的位置数据导出到电脑上,并进行进一步的处理和分析。
10.维护和保养:南方GPS设备是一种精密仪器,在长期使用中需要进行维护和保养。
这包括定期更换电池、保持设备的清洁以及避免设备受到严重的物理冲击。
以上是南方GPS的操作步骤说明。
南方GPS测量操作步骤
![南方GPS测量操作步骤](https://img.taocdn.com/s3/m/1d7b443400f69e3143323968011ca300a6c3f693.png)

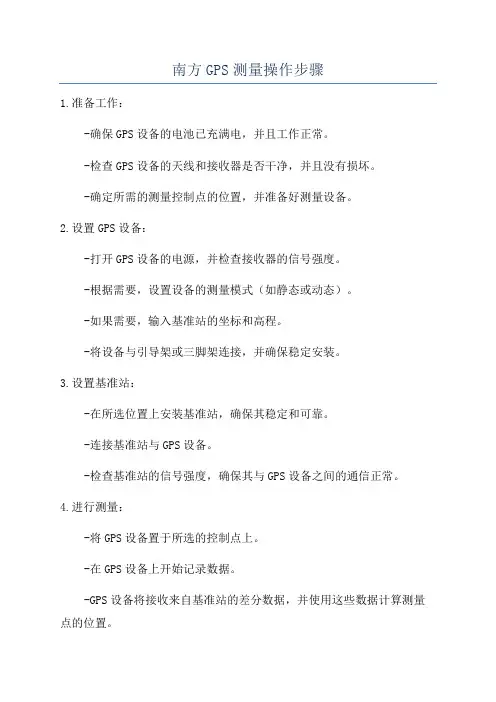

南方GPS测量操作步骤1.准备工作:-确保GPS设备的电池已充满电,并且工作正常。
-检查GPS设备的天线和接收器是否干净,并且没有损坏。
-确定所需的测量控制点的位置,并准备好测量设备。
2.设置GPS设备:-打开GPS设备的电源,并检查接收器的信号强度。
-根据需要,设置设备的测量模式(如静态或动态)。
-如果需要,输入基准站的坐标和高程。
-将设备与引导架或三脚架连接,并确保稳定安装。
3.设置基准站:-在所选位置上安装基准站,确保其稳定和可靠。
-连接基准站与GPS设备。
-检查基准站的信号强度,确保其与GPS设备之间的通信正常。
4.进行测量:-将GPS设备置于所选的控制点上。
-在GPS设备上开始记录数据。
-GPS设备将接收来自基准站的差分数据,并使用这些数据计算测量点的位置。
-根据需要,在不同的控制点上重复这个过程。
5.数据处理:-将收集到的测量数据导入技术软件中进行处理。
-对数据进行校正,并计算测量点的坐标和高程。
-检查数据的准确性和一致性,确保测量结果可靠。
6.数据分析和报告:-分析测量数据,检查控制点的位置和误差。
-根据需要,生成测量报告并记录所得的测量结果。
-检查报告中的数据和图表,确保它们清晰和易于理解。
7.结束工作:-停止GPS设备的记录功能,并关闭设备的电源。
-断开基准站和GPS设备之间的连接。
-将GPS设备和基准站附件安全存放,并确保它们在下次使用前保持干燥和清洁。
总结:南方GPS(RTK)测量操作步骤包括准备工作、设置GPS设备和基准站、实施测量、数据处理、数据分析和报告以及结束工作。
通过遵循这些步骤,可以确保测量工作的准确性和可靠性,并生成高质量的测量结果和报告。
南方GPS-RTK步骤
![南方GPS-RTK步骤](https://img.taocdn.com/s3/m/b3ff54b4ba1aa8114431d9e6.png)

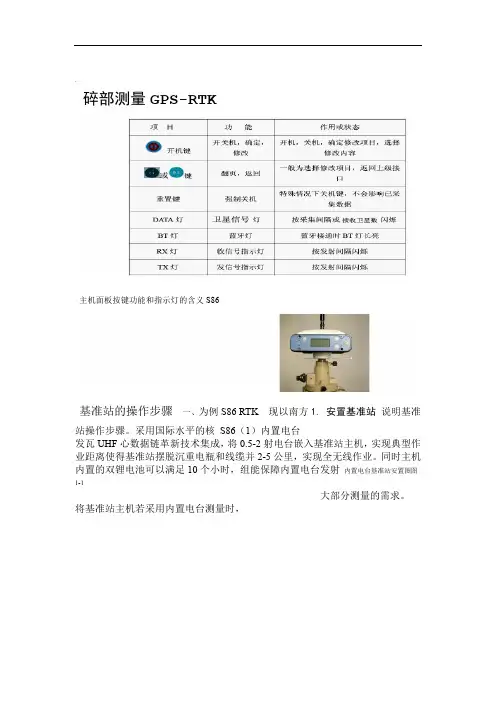

.碎部测量GPS-RTK主机面板按键功能和指示灯的含义S86基准站的操作步骤一、为例S86 RTK现以南方1. 安置基准站说明基准站操作步骤。
采用国际水平的核S86(1)内置电台发瓦UHF心数据链革新技术集成,将0.5-2射电台嵌入基准站主机,实现典型作业距离使得基准站摆脱沉重电瓶和线缆并2-5公里,实现全无线作业。
同时主机内置的双锂电池可以满足10个小时,组能保障内置电台发射内置电台基准站安置图图1-1大部分测量的需求。
将基准站主机若采用内置电台测量时,安置在测区内点位较好的点上,顶部安装GPS然后打开基准站”,“450MHZ全向天线1-1 所示。
主机电源开关,如图)外接模块((2)外置电台内置电台无法当作业距离基准站较远,瓦2-5满足要求时,可以根据实际情况选配瓦的外接电台。
或15-25将基准站主机若采用外接模块测量时,在其旁边安安置在测区内点位较好的点上,;.外置电台基准站安置图1-2图.,用多功能电缆线将主机、电台和配置的电瓶连置外接数据链天线(电台)所示。
1-2接起来。
如图主机电源开关、数据链开关。
分别打开配置的电瓶开关、GPS默认上次关机时S86在设置模式下设置为基准站模式,2.基准站设置的模式,若上次关机已经设置为基准站模式,则开机后直接为基准站模式,启键进入“1-3不需要再设置,开机后直接显示如图界面。
在此界面中按F1 1-4 所示。
动”基准站设置界面,如图可进行选择,选择“单点设站”即以当前点信息进行设站或F2此时,按F1,如果前次测量时基准站位置和现在所在位置相同,(一般选择单点设站)基准站设置界面2基准站设置界面1图1-41-3图电台和通道设置界面1-5图电台和通道设置1-5 进入图则可选“重复设站”。
选择完毕后确认所选项,界面。
选择“开始”按确认选择完毕后,在此界面可以选择电台类型和信号通道,值较小,则显示“基准站启动”,GDOP4颗以上卫星且键,如果启动时已搜集到GPS坐标未确定”。
南方s86tGPSRTK简易操作步骤(20200522064203)
![南方s86tGPSRTK简易操作步骤(20200522064203)](https://img.taocdn.com/s3/m/c7ccc7546137ee06eef91850.png)
南方S86T GPS--RTK简易操作步骤GPS--RTK由两部分组成:基准站部分和移动站部分。
其操作步骤是先启动基准站,后进行移动站操做。
一、基准站部分1.架好脚架于未知点上,则大致整平即可。
2.接好电源线和发射天线电缆。
注意电源的正负极正确(红正黑负)。
3.打开主机开机键和电台,主机开始自动初始化和搜索卫星,当卫星数和卫星质量达到要求后(大约1分钟),主机上的DATA指示灯开始快闪,同时电台上的TX指示灯开始每秒钟闪1次。
这表明基准站差分信号开始发射,整个基准站部分开始正常工作。
注意:为了让主机能搜索到多数量卫星和高质量卫星,基准站一般应选在周围视野开阔,避免在截止高度角15度以内有大型建筑物;为了让基准站差分信号能传播的更远,基准站一般应选在地势较高的位置。
二、移动站部分1.将移动站主机接在碳纤对中杆上,并将接收天线接在主机顶部(如果需要可将手簿用托架架在对中杆的适合位置)。
2.打开主机,主机开始自动初始化和搜索卫星,当达到一定的条件后,主机上的DATA指示灯开始快闪(必须在基准站正常发射差分信号的前提下),RX 指示灯开始每秒钟闪1次。
表明已经收到基准站差分信号。
这时就可以正常工作了。
3.打开手簿,启动工程之星软件。
快速双击EGStar图标,如下图:4.启动软件后,如下面的界面中单击工程—>新建工程如下图在弹出的对话框中输入工程名称(一般以当天的时间命名,如20100526)输入完毕后点击下面的“确定”点击“确定”后,弹出下面的界面,在“坐标系统”中点击“编辑”在出现的坐标系统列表中再点击“增加”出现下面的界面“参数系统名”输入当天的时间如2011年1月17日就输入20110117 选择Beijing54或者Xian80 坐标系再修改中央子午线(贵阳的中央子午线为108)输入完毕后点击OK再点击确定—>确定。
这样一个新的工程就建成了(每天最好都新建一个工程,并且以时间命名)5.求4参数进行校正。
南方GPS(RTK)测量操作步骤
![南方GPS(RTK)测量操作步骤](https://img.taocdn.com/s3/m/665f4e2358fb770bf78a551c.png)
静态/GPRS/ GSM指示灯
数据链灯
卫星/蓝 ---基准站架设
基准站架设的好坏,将影响移动站工作的速度,并对移动站 测量质量有着深远的影响,因此用户注意使观测站位置具有以下 条件: 在10度截止高度角以上的空间部应没有障碍物; 邻近不应有强电磁辐射源,比如电视发射塔、雷达电视发射天线 等,以免对RTK电信号造成干扰,离其距离不得小于200m; 基准站最好选在地势相对高的地方以利于电台的作用距离; 地面稳固,易于点的保存。 用户如果在树木等对电磁传播影响较大的物体下设站,当接收机 工作时,接收的卫星信号将产生畸变,影响RTK的差分质量,使 得移动站很难FIXED。
十一、断面测量
谢 谢!!
四、仪器的连接---移动站
三声关机,四声动态, 五声静态,六声恢复初 始设置。七声是基准站 和移动站互换!DL灯 常亮,STA灯五秒钟闪 一次,表示处在静态模 式。动态模式时,DL 灯一秒钟闪一次。
五、参数设置---新建工程
依次按要求填写或 选取如下工程信息:工 程名称、椭球系名称、 投影参数设置、四参数 设置(未启用可以不填 写)、七参数设置(未 启用可以不填写)和高 程拟合参数设置(未启 用可以不填写),最后 确定,工程新建完毕。
十、线路放样----元素模式
道路元素分为:点、直线、缓曲线、圆曲线。各种元素的组合 要遵循道路设计规则。要根据界面提示添加相应的数据信息,如: 点要素就只需要输入X坐标和Y坐标,直线元素只需要输入方位角和 长度。
十、线路放样----元素模式
点击 “图形绘制”按钮,看到道路的计算后绘制的图形
十、线路放样----交点模式
十一、断面测量
首先点击线路放样主界 面中的“断面文件”按钮,然 后选择断面文件 当我们在设计线路的时 候,软件会自动计算每一个中 桩以及计算桩的切线方位角, 并生成横断面文件,文件格式 为*.tdm. 选择了文件之后,我们就 可以选取某个中桩的横断面 进行放样,如图,我们放样的是 中桩为120的横断面.图中的 直线段就是该横断面的法线 延长线,这样我们就可以非常 方便的放样这个横断面上的 点.
南方GPS操作步骤说明
![南方GPS操作步骤说明](https://img.taocdn.com/s3/m/1eb001ef250c844769eae009581b6bd97e19bc43.png)
南方GPS操作步骤说明南方GPS操作步骤说明一、引言南方GPS(全球定位系统)是一款用于测量地球上任意位置坐标的技术工具。
本文档旨在提供详细的操作步骤,以帮助用户正确使用南方GPS设备。
二、系统要求使用南方GPS设备前,请确保满足以下系统要求:1.操作系统:Windows 10或更高版本。
2.硬件要求:至少4GB的内存和20GB的可用存储空间。
3.网络连接:稳定的互联网连接,用于地图数据的和更新。
三、安装和设置1.南方GPS软件安装包,并双击运行以开始安装。
2.按照安装向导的指示,选择安装目标路径和其他选项。
3.完成安装后,打开南方GPS软件,按照提示进行初始化设置。
4.在设置选项中,输入个人账户信息,以便能够访问和使用南方GPS的高级功能。
四、基本操作1.登录:使用个人账户信息登录南方GPS软件。
2.打开地图:选择“地图”选项卡,然后选择地图区域以进行浏览或搜索。
3.搜索位置:在搜索栏中输入地名或地质,然后“搜索”按钮。
4.放大/缩小:使用鼠标滚轮或者放大/缩小按钮进行地图的放大或缩小操作。
5.添加标记点:地图上的位置,然后选择“添加标记点”选项,以在该位置添加标记。
6.路线规划:选择起点和终点,然后“规划路线”按钮,南方GPS将为您计算最佳路线。
7.导航:地图上的标记点或路线上的关键点,然后选择“导航到此”选项,南方GPS将为您提供导航指引。
五、高级功能1.数据收集:使用南方GPS设备采集地理信息数据,包括坐标、高程等。
2.数据处理:将采集到的地理信息数据导入南方GPS软件,并进行处理和分析。
3.数据导出:将处理后的地理信息数据导出为常见的文件格式,如CSV、KML等。
4.设备管理:管理南方GPS设备,包括设置设备参数、固件升级等操作。
六、附件1.本文档所涉及的附件可在以下:[附件]七、法律名词及注释1.GPS(Global Positioning System):全球定位系统,是由美国国防部研制和维护的一套卫星导航系统。
南方GPS操作步骤说明
![南方GPS操作步骤说明](https://img.taocdn.com/s3/m/34107620a55177232f60ddccda38376baf1fe0d5.png)
引言概述全球定位系统(GPS)是一种能够提供实时定位和导航服务的全球卫星导航系统,它由美国发展并维护。
南方GPS操作步骤说明旨在向用户提供使用南方GPS系统的详细指导,以确保用户能够正确并高效地使用该系统。
正文内容一、启动南方GPS系统1.打开GPS设备电源,确保设备可正常启动。
2.确认设备连接正常,接收卫星信号。
二、系统初始化1.在设备菜单中找到并选择“系统设置”选项。
2.“初始化”按钮,系统将开始初始化过程。
3.根据系统提示,输入日期、时间和地理位置信息。
三、创建路径1.进入菜单,找到“路径管理”选项。
2.“新建路径”按钮,并输入路径名称。
3.根据需要,选择路径的起点和终点,并保存路径。
四、导航设置1.进入菜单,找到“导航设置”选项。
2.选择导航模式,如车辆导航、行人导航等。
3.调整声音和语言设置,以满足用户的喜好和需要。
五、开始导航1.在主界面“导航”选项。
2.选择已保存的路径,并“开始导航”。
3.设备将提供指导信息,包括路线、距离、转弯提醒等。
4.根据指导信息,正确行驶并按时进行转弯。
正文详述一、启动南方GPS系统1.打开GPS设备电源,确保设备可正常启动。
确认设备电量充足,以防止系统在导航过程中关闭。
2.确认设备连接正常,接收卫星信号。
如果设备显示没有信号,可以尝试在开阔的地方接收信号,或者调整设备天线的位置。
二、系统初始化1.在设备菜单中找到并选择“系统设置”选项。
系统设置通常在主界面上方的菜单选项里,可以根据设备型号的不同而有所差异。
2.“初始化”按钮,系统将开始初始化过程。
初始化过程可能需要一段时间,设备会自动搜索可用的卫星信号,并校准系统时间。
3.根据系统提示,输入日期、时间和地理位置信息。
确保输入准确的时间和位置信息,以提供正确的导航结果。
三、创建路径1.进入菜单,找到“路径管理”选项。
路径管理通常在主界面上方或侧边的菜单中,可以根据设备型号的不同而有所差异。
2.“新建路径”按钮,并输入路径名称。
南方GPS操作步骤说明
![南方GPS操作步骤说明](https://img.taocdn.com/s3/m/8a09ad70f6ec4afe04a1b0717fd5360cbb1a8d58.png)
南方GPS操作步骤说明南方GPS操作步骤说明一、GPS设备概述GPS是一种全球定位系统,用于确定地球上任何一个位置的准确经纬度坐标。
南方GPS设备是一种高精度定位设备,具备多种功能和特性,包括定位、导航、地图显示等。
二、GPS设备的基本操作步骤1、开启设备a:按下电源按钮,设备开始启动。
2、连接卫星信号a:移至空旷的区域,确保设备能够接收到卫星信号。
b:在设备菜单中选择“连接卫星信号”选项,等待设备连接成功。
3、设置目标位置a:进入设备菜单中的“设置目标位置”选项。
b:输入目标位置的经纬度坐标或地质信息。
c:确认设置,设备将显示目标位置的导航信息。
4、导航开始a:在设备菜单中选择“开始导航”选项。
b:设备将显示路线图和导航指示,开始引导用户到达目标位置。
5、导航过程中的操作a:遵循设备显示的导航指示,如路口转弯提醒、道路变换等。
b:在需要的时候,可以进行放大、缩小地图显示,以便更清楚地查看路线。
6、到达目标位置a:当设备指示到达目标位置时,用户可以确认到达。
b:设备将停止导航,并显示到达目标位置的相关信息。
7、关闭设备a:在完成导航后,按下电源按钮,关闭设备。
附件:1、设备说明书 - 提供关于设备更详细的介绍和操作指导。
2、地图数据 - 包含预装在设备中的地图数据,用于显示导航路线和位置信息。
法律名词及注释:1、全球定位系统(Global Positioning System, GPS) - 由美国国防部开发的卫星导航系统,用于提供全球范围内的定位、导航和时钟同步服务。
2、卫星信号 - 由多个卫星发射的信号,用于设备计算和确定地理位置。
3、经纬度坐标 - 用于表示地球上一个点位置的坐标,经度表示东西方向位置,纬度表示南北方向位置。
南方GPS(RTK)测量操作步骤
![南方GPS(RTK)测量操作步骤](https://img.taocdn.com/s3/m/168dfeb8534de518964bcf84b9d528ea81c72fe3.png)
显示所有放样路线:如果选择了就显示所有的放样路线。
显示标志点:如果选择了就在图中显示所有的标志点。
显示加桩点:如果选择了就在图中显示所有的加桩点。
显示测量点:如果选择了就在图中显示测量点,并且显示的测量点个数跟下 面设置“显示测量点个数”一样,如果选择显示“全部”测量点,就把所有 采集点都显示出来,如果选择显示“3”个点,就显示最近的3个采集点。
显示断面点:如果选择了就在图中显示所有的断面点。
显示加桩点:如果选择了就在图中显示所有的加桩点。
显示计算点:如果选择了就在图中显示所有的计算点。
范围设置:用来设置放样的起始里程和终点里程,当前点不在此范围内时, 不会计算偏距和里程,会提示不在线路范围内。
设置属性:可以设置属性。
横断面法线延长线长度:设置横断面法线延长线的长度,默认值是30m。
2
转换完成后会在相应的文件夹 下生成*.hdm和*.dmx文件,即 横断面文件和纵断面文件.
十一、断面测 量
谢 谢!!
汇报人姓名
汇报日期
五、参数设置 ---投影参数设
置
五、参数设置 ---四参数设置
五、参数设置 ---七参数设置
五、参数设置 --பைடு நூலகம்高程拟合参
数设置
六、求转换参 数---控制点坐
标库
六、求转换参 数---输入已知
坐标
六、求转换参 数---增加原始
点坐标
六、求转换参 数---保存及查
看参数
七、碎部点测 量---手动采集
202X
RTK的操作和应用
单击此处添加正文具体内容
一、RTK可以做 什么?
CONTENTS
南方GPS-RTK步骤
![南方GPS-RTK步骤](https://img.taocdn.com/s3/m/d568f174c850ad02df80410d.png)
GPS-RTK碎部测量S86主机面板按键功能和指示灯的含义一、基准站的操作步骤1. 安置基准站现以南方S86 RTK为例说明基准站操作步骤。
(1)内置电台 S86采用国际水平的核心数据链革新技术集成,将0.5-2瓦UHF发射电台嵌入基准站主机,实现典型作业距离2-5公里,使得基准站摆脱沉重电瓶和线缆并实现全无线作业。
同时主机内置的双锂电池组能保障内置电台发射10个小时,可以满足图1-1内置电台基准站安置图大部分测量的需求。
若采用内置电台测量时,将基准站主机安置在测区内点位较好的点上,顶部安装“450MHZ全向天线”,然后打开基准站GPS主机电源开关,如图 1-1 所示。
(2)外置电台(外接模块)当作业距离基准站较远,内置电台无法满足要求时,可以根据实际情况选配2-5瓦或15-25瓦的外接电台。
若采用外接模块测量时,将基准站主机安置在测区内点位较好的点上,在其旁边安置外接数据链天线(电台),用多功能电缆线将主机、电台和配置的电瓶连接起来。
如图 1-2 所示。
分别打开配置的电瓶开关、GPS 主机电源开关、数据链开关。
2. 基准站设置 在设置模式下设置为基准站模式,S86默认上次关机时的模式,若上次关机已经设置为基准站模式,则开机后直接为基准站模式,不需要再设置,开机后直接显示如图 1-3界面。
在此界面中按F1键进入“启动”基准站设置界面,如图 1-4 所示。
此时,按F1或F2可进行选择,选择“单点设站”即以当前点信息进行设站(一般选择单点设站),如果前次测量时基准站位置和现在所在位置相同,则可选“重复设站”。
选择完毕后确认所选项,进入图 1-5 电台和通道设置界面。
在此界面可以选择电台类型和信号通道,选择完毕后,选择“开始”按确认键,如果启动时已搜集到4颗以上卫星且GDOP 值较小,则显示“基准站启动”,否则显示“GPS 坐标未确定”。
若显示“基准站启动”后,基准站正常工作内置电台时,GPS 主机上“TX ”灯和 “DATA ”灯同时按发射间隔闪烁;外置电台(外接模块)时,GPS 主机上“DATA ”和数据链上“TX ”灯同时按发射间隔闪烁。
南方GPS使用方法
![南方GPS使用方法](https://img.taocdn.com/s3/m/227c6b39f111f18583d05ad6.png)
南方GPS培训方案一.基本介绍1)培训内容:1.开箱后对机器各个部件的熟悉以及对各个部件放置的方法进行介绍。
2.对机器充电和养护等注意事项进行培训。
3.对RTK主机状态的切换进行讲解。
(1)基准站操作在GPS主机(以下称之为主机)关机状态下同时按开机键开机,在主机屏幕左上角上出线倒数的数字时(从5开始倒数,注意一定要等倒数至零之前操作)按F1或者F2键,屏幕上显示出“设置工作模式”,按开机键进入。
按F2切换到基准站模式,按开机键进入,对“差分格式”进行相应设置,“自动启动”设置更改为是,“记录数据”设置更改为否。
然后按开机键确定,此时主机从新开机,变为基准站模式。
当基准站使用内置电台发射时,在开机后,按开机键,屏幕上出现“设置工作模式”,按开机键进入,按F2进行修改成为“内置电台”,确定后并对内置电台的通道进行设置,修改完成确定即可,此时主机变为基准站使用内置电台发射差分数据。
同理可以将内置电台更改为“GPRS网络”或者“外挂电台”。
(2)移动站操作在关机状态下同时按开机键开机,在主机屏幕左上角上出线倒数的数字时(从5开始倒数,注意一定要等倒数至零之前操作)按F1或者F2键,屏幕上显示出“设置工作模式”,按开机键进入。
按F2切换到移动站模式,按开机键进入,对“差分格式”进行相应设置,“记录数据”设置更改为否。
然后按开机键确定,此时主机从新开机,变为移动站模式。
当移动站使用内置电台接收时,在开机后,按开机键,屏幕上出现“设置工作模式”,按开机键进入,按F2进行修改成为“内置电台”,确定后并对内置电台的通道进行设置(注意通道需要与基准站通道一致),修改完成确定即可,此时主机变为移动站使用内置电台接受差分数据。
同理可以将内置电台更改为“GPRS网络”。
(3)静态操作在关机状态下同时按开机键开机,在主机屏幕左上角上出线倒数的数字时(从5开始倒数,注意一定要等倒数至零之前操作)按F1或者F2键,屏幕上显示出“设置工作模式”,按开机键进入。
南方测绘静态GPS处理软件操作规程
![南方测绘静态GPS处理软件操作规程](https://img.taocdn.com/s3/m/7207f94dbe1e650e52ea9916.png)
第一章静态处理软件简介和安装1.1 软件简介和计算机配置要求1.1.1 软件简介GPSADJ 基线处理与平差软件主要是对GPS 星历数据进行基线处理,并将结果进行约束整网平差,得出控制网最后成果。
本软件能处理南方公司的静态GPS 数据各种进口GPS 接收机RINEX 标准格式的数据。
软件界面友好,采用风格的全中文操作环境,流程化管理与操作,具有更出色的图形操作界面和良好的图形服务功能,可进行包括基线网图、误差椭圆等各种图形的输出、打印。
平差软件与前期软件相比有了很大改进。
因采用建立项目文件的管理方式,工程以项目文件的形式存在,大大加强了软件的可靠性。
通过本软件,用户可方便地自定义椭球投影参数和选择不同的坐标系统。
整个处理过程,包括基线解算、网平差等操作,都在以gpsadj 为后缀的南方公司专有格式的文件中进行。
软件自动记录所有操作,在任何时候可以把上一次保存的处理进度调出,查阅成果或者继续进行处理。
在功能方面,具有比以往版本功能更强大、自动化程度更高、操作更方便的基线向量解算、闭合环搜索、网平差处理等功能。
使用本软件进行基线解算,可以方便地对任一基线的解算条件和解算类型进行设置。
对于独立的同步环、异步环以及重复基线,均可自动进行搜索。
在网平差处理中,增加了三维约束平差和多种约束方法。
输出的平差成果精度评定更加完善详细。
1.1.2 软件运行环境和计算机配置要求一、软件环境操作系统:WINDOWS98、WINDOWSME、WINDOWS2000、WINDOWSXP二、硬件环境CPU:PII MMX200HZ 以上内存:32M 以上推荐配置128M硬盘:4G 以上、至少100M 硬盘存储空间显示屏:15"CRT,至少256 色、800*600 的分辨率鼠标或其它指定设备建议采用优于以上配置有利软件正常运行。
1.2 软件安装步骤双击软件压缩包,弹出图示如图1-1 所示,软件开始自解压,解压完毕进入软件安装的提示窗口如图1-2 所示。

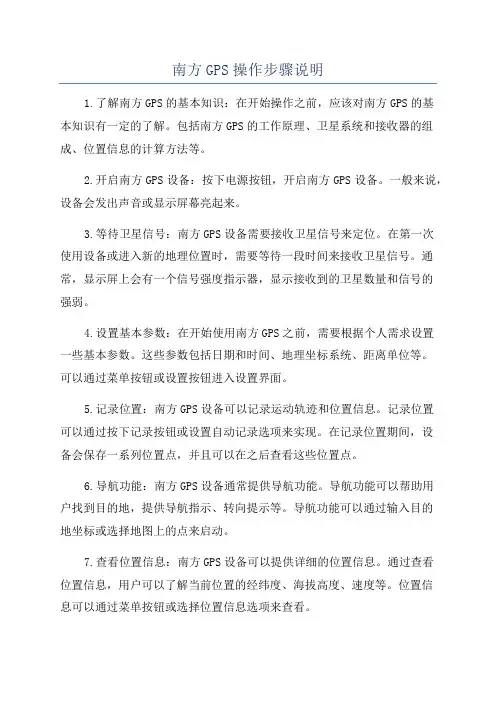

南方GPS操作步骤说明
![南方GPS操作步骤说明](https://img.taocdn.com/s3/m/afe0fdd833d4b14e85246877.png)
一、架好并连接好仪器,待基准站GPS接收机的sta和电台的TX灯每秒闪烁一次,证明基站正常工作,记录下此时的电台通道。
电台的功率也往往调到高功率,即电台下方的按钮调到H处。
二、工程之星操作1、配蓝牙:首先双击任务栏下面的蓝牙设备,在弹出的蓝牙设备管理器中,点击下面的扫描设备,待扫描设备完全后,选中移动站的机身号,并点击机身号前面的加号,在弹出串口服务时,双击串口服务,此时会弹出串口号,记住串口号,在工程之星里连接蓝牙时,在配置——端口设置里输入的号码必须与之对应。
2、连接好蓝牙之后,设置电台通道。
配置——电台设置——选择和基站一致的电台通道,点击切换。
此时手簿上的状态应为固定解状态。
(如遇信号不好,可以切换基站电台通道,移动站通道切换与之对应)(以上步骤是在首次使用GPS时需要设置的,之后的时候步骤如下)3、新建工程。
点击工程——新建工程,输入工程文件名,点击确定,编辑坐标系统,点击编辑——编辑,修改中央子午线,该地区一般输入107——点击OK——确定——再确定。
求参数4、求转化参数,首先测量出两个控制点的原始坐标,即:测量——点测量——按A,输入点名和天线高(杆高),点击OK,测出第一个点。
再按A测出第二个点的坐标。
(和测第一个点一样)。
5、如果控制点有高程信息,两个点采集完后,求参数:输入——求转化参数——增加(增加第一个控制点),输入控制点点名(此点为设计方提供的坐标)、北坐标、东坐标、高程,点击确定,点击从坐标管理库选点,选中对应的控制点的原始坐标,点击确定——确认,现在已增加完一个控制点,用同样的方法增加第二个控制点——增加(增加第二个控制点),输入控制点点名(此点为设计方提供的坐标)、北坐标、东坐标、高程,点击确定,点击从坐标管理库选点,选中对应的控制点的原始坐标,点击确定——确认,现在已增加完二个控制点,点击保存,输入一个保存的名称,点击OK,——点击应用——点击是。
6、参看求取的参数:配置——坐标系统设置——点击水平,查看比例尺,比例尺里的数值应无限接近于1,精度高时在0。
南方GPS操作步骤说明(二)2024
![南方GPS操作步骤说明(二)2024](https://img.taocdn.com/s3/m/5db2d59981eb6294dd88d0d233d4b14e85243ebb.png)
南方GPS操作步骤说明(二)引言概述:本文档将详细介绍南方GPS的操作步骤。
南方GPS是一款高精度的全球定位系统,适用于各类定位与导航需求。
通过阅读本文档,您将能够熟练掌握南方GPS的操作流程,从而更好地利用该系统进行定位和导航。
正文内容:一、南方GPS的系统设置1. 连接设备:将南方GPS与电源适配器连接,并将其与计算机或导航设备进行连接。
2. 启动南方GPS:按下南方GPS开关按钮,等待系统初始化完成。
3. 设置导航模式:根据需求设置南方GPS的导航模式,如车辆导航、步行导航或船舶导航等。
4. 校准数据:在南方GPS导航软件中进行数据校准,确保定位精度和准确性。
5. 设置警报功能:根据需要设置南方GPS的警报功能,如超速警报、转弯提醒等。
二、南方GPS的定位操作1. 登录南方GPS:输入用户名和密码登录南方GPS系统。
2. 开启定位功能:在南方GPS系统中启动定位功能,选择需要定位的目标。
3. 获取定位信息:等待南方GPS系统获取定位信息,包括当前位置的坐标、海拔高度等。
4. 显示定位结果:在南方GPS导航软件中显示定位结果,并提供地图或导航信息。
5. 导航操作:根据定位结果,在地图上选择目标位置,并通过南方GPS系统进行导航。
三、南方GPS的导航功能1. 导航路线规划:输入起点和终点,南方GPS系统将规划最佳导航路线。
2. 导航模式选择:根据需求选择车辆导航、步行导航或船舶导航等不同导航模式。
3. 实时导航指引:南方GPS系统将根据当前位置提供实时的导航指引,包括路口转弯提醒、行驶速度等。
4. 导航信息显示:在南方GPS导航软件中显示导航信息,包括剩余距离、预计到达时间等。
5. 导航记录保存:南方GPS系统可根据需要保存导航记录,方便日后查阅或回放。
四、南方GPS的功能扩展1. 地图更新:定期更新南方GPS导航软件中的地图数据,以获取最新的道路和地理信息。
2. POI搜索:利用南方GPS系统的POI搜索功能,可以快速找到周边的商店、餐馆、加油站等。

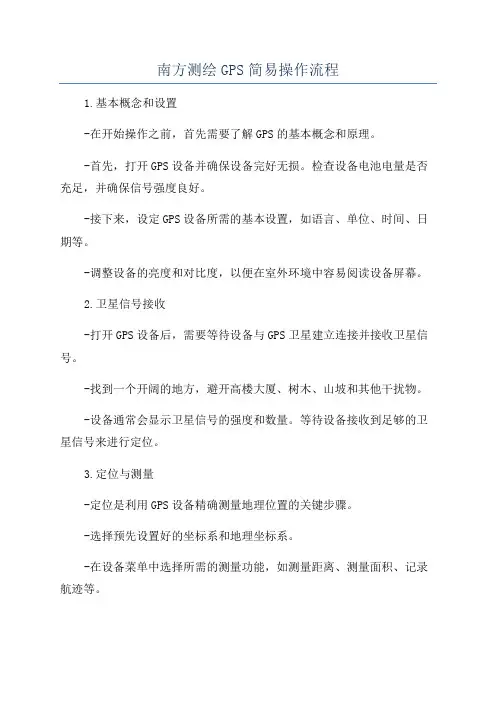

南方测绘GPS简易操作流程
![南方测绘GPS简易操作流程](https://img.taocdn.com/s3/m/86cb2899192e45361166f5ad.png)
南方rtk操作流程1.按照说明书正确连接仪器,确认移动站收到固定解。
2.新建一个工程:a输入工程名称(一般以当天的日期建立工程0106),点ok。
b椭球名称选系西安80椭球,或者北京54椭球。
点下一步。
c中央子午线输入120,或者根据实地确定。
d按确认键3.求转换参数:具体过程请结合今天的实习参考说明书,说明书里面有详细的说明,并配有各个步骤的图片。
具体步骤如下:a.点设置---求转换参数---增加---输入已知坐标---ok---输入大地坐标---点‘书’一样的那个按钮---打开---找到当前工程下面data文件夹下的LGresault.rtk---选中之前测得的经纬度坐标---ok---ok---再按上述步骤增加下一个点---增加完成后看一下水平精度和高程精度因子,如果没有问题就点保存---保存为LG.cot文件---点应用---完成。
4.手工启动基准站的操作步骤:首先让基准站自动发射后再进行以下操作(基准站左边的红色sta灯一秒闪一次)。
先用手簿蓝牙连接基准站--点设置--仪器设置--设置工作模式--基准站--手工输入坐标启动基准站--输入当前基准站经纬度坐标--差分格式rtcm3--输入天线高--选斜高--点ok--基准站启动成功。
5.单点校正的过程:如果基站关机了再开就会提示‘基站坐标改变,是否重新校正?’这时需要进行单点校正。
a基准站架设在未知点:点工具---校正向导---基准站架设在未知点---输入一个已知点坐标,并将移动站放到这个坐标位置,气泡居中时点校正按键,b基准站架设在已知点:点工具---校正向导--基准站架设在已知点--输入已知点坐标,仪器高--点校正。
此时单点校正完成,接下来到另一个已知点进行检核,如果没有问题就可以进行测量和放样工作了。
6.几个需要注意的事项:第一,基站关机再开或者基站位置改变了,必须要进行单点校正,否则测量的就不准确了。
第二,在求转换参数的时候测量已知点时最好用平滑存储,测10秒,然后按蓝色fn加m初始化,再测一遍,进行对比,如果两次的测量结果一样就可以了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
南方rtk操作流程
1.按照说明书正确连接仪器,确认移动站收到固定解。
2.新建一个工程:
a输入工程名称(一般以当天的日期建立工程0106),点ok。
b椭球名称选系西安80椭球,或者北京54椭球。
点下一步。
c中央子午线输入120,或者根据实地确定。
d按确认键
3.求转换参数:具体过程请结合今天的实习参考说明书,说明书里面有详细的说明,并配有各个步骤的图片。
具体步骤如下:
a.点设置---求转换参数---增加---输入已知坐标---ok---输入大地坐标---点‘书’一样的那个按钮---打开---找到当前工程下面data文件夹下的LGresault.rtk---选中之前测得的经纬度坐标---ok---ok---再按上述步骤增加下一个点---增加完成后看一下水平精度和高程精度因子,如果没有问题就点保存---保存为LG.cot文件---点应用---完成。
4.手工启动基准站的操作步骤:首先让基准站自动发射后再进行以下操作(基准站左边的红色sta灯一秒闪一次)。
先用手簿蓝牙连接基准站--点设置--仪器设置--设置工作模式--基准站--手工输入坐标启动基准站--输入当前基准站经纬度坐标--差分格式rtcm3--输入天线高--选斜高--点ok--基准站启动成功。
5.单点校正的过程:如果基站关机了再开就会提示‘基站坐标改变,是否重新校正?’这时需要进行单点校正。
a基准站架设在未知点:点工具---校正向导---基准站架设在未知点---输入一个已知点坐标,并将移动站放到这个坐标位置,气泡居中时点校正按键,b基准站架设在已知点:点工具---校正向导--基准站架设在已知点--输入已知点坐标,仪器高--点校正。
此时单点校正完成,接下来到另一个已知点进行检核,如果没有问题就可以进行测量和放样工作了。
6.几个需要注意的事项:
第一,基站关机再开或者基站位置改变了,必须要进行单点校正,否则测量的就不准确了。
第二,在求转换参数的时候测量已知点时最好用平滑存储,测10秒,然后按蓝色fn加m初始化,再测一遍,进行对比,如果两次的测量结果一样就可以了。
第三,收基站时要先关电源后拔电瓶。
基站和天线最好相隔2.5米以上距离。
基站不要架设在高压线的正下方。
风大时要专人看护,不要把仪器摔了。
第四,几个重要的文件说明:***.dat是测量的坐标文件,***resualt.rtk 是测量的原始经纬度坐标文件,***.cot是求得的转换参数文件,***.ini文件是工程文件,里面保留当前工程的全部相关信息,如转换参数,投影椭球,坐标管理库等等。
第五,电瓶长时间不用,隔半个月或者一个月充一次电,电瓶运输不
能倒着放,否则损坏电瓶。
电源线轻插轻拔,接头处不要使劲弯折。
测量快捷键:A
查看测量坐标:两次B
卫星初始化:蓝色fn+m
看基站编号:软件界面下点望远镜图标--基站--差分格式(基站id号和自己的基站编号后三位一致)
看基站距离:软件界面下点右上角tg标志--基站距离
手簿热重启:蓝色fn+红色enter两个一起按,直到屏幕变黑再亮起。
手簿冷重启:蓝色fn+红色enter+白色半圆弧左边,直到屏幕出现dos 界面后,输入.25326然后按enter,手簿将自动重启,恢复出厂设置,但是数据不会丢失。
冷重启后蓝牙管理器就默认关闭了,需要重新启动蓝牙。
步骤:开始--设置--控制面板--电源--内建设备--启用蓝牙打钩--完成。
重新搜索移动站进行蓝牙配对。
蓝牙配对的步骤:开始--设置--控制面板--蓝牙(打开蓝牙管理器)--扫描--点扫描--点击扫描到的移动站编号--配对--密码不输--下一步--
服务端口(port)--com7--完成--进入工程之星软件--设置--连接仪器--输入模式--7--点连接--完成。
