机电一体化设备组装与调试技能比赛全国赛试题
机电一体化设备组装与调试试题及评分标准
机电一体化技能展示
任
务
书
一、设备组成及工作情况描述
1.工作情况描述：
XX生产线用于往返运料装运工作，要求来料（用金属件表示来料）第一次到达第一个传感器时，传送带立即停止运行，2S后，继续运行，到达第二个传感器后，传送带立即停止，2S后反向运行，至第二次到达第一个传感器后，传送带立即停止，2S后反向运行，如此反复。
初始状态：来料位于进料口，传送带通电即运行。
2.设备组成：
生产设备终端设备的组成示意图如图1-1所示。
该设备使用的控制元件及功能，指示元件及其功能如表1-1所示。
图1-1生产终端设备组成示意图
表1-1控制元件及功能，指示元件及其功能
按图1-2所示的要求，将传送带输送机、光电传感器、连接开关、汽缸和出料斜槽等组装在台面上。
生产线终端设备的批示灯部件，根据台面情况，自己确定安装位置。
图1-2生产设备位置装配图
3.画出电气原理图，并根据电气原理图连接电路。
4.编写控制生产线终端设备动作的PLC程序（梯形图），并调试运行通过。
机电一体化设备组装与调试技能展示评分表
工位号号
展示现场记录。
机电一体化设备组装与调试试卷
机电一体化设备组装与调试试卷机电一体化设备组装与调试试卷一、选择题1. 机电一体化设备是指集成了_________技术和_________技术的设备。
A. 机械，电气B. 电气，电子C. 机械，电子D. 化学，生物2. 在机电一体化设备中，_________扮演着重要角色，可以将电能转化为机械能。
A. 电机B. 泵C. 阀门D. 电缆3. 在机电一体化设备的设计中，应该考虑的因素不包括_________。
A. 功能性B. 可靠性C. 价格D. 安全性4. 下列哪项活动不属于机电一体化设备的调试过程中？A. 功能测试B. 安全测试C. 电缆布线D. 故障排除5. 机电一体化设备使用中最容易损坏的零部件是_________。
A. 电缆B. 电机C. 弹簧D. 阀门二、判断题1. 机电一体化设备的优势之一是可以提高维护成本，减少设备故障率。
( )2. 机电一体化设备的零部件的选材过程很简单，只需要考虑使用寿命长的材料即可。
( )3. 机电一体化设备的组装和调试通过后，就可以直接投入使用。
( )4. 机电一体化设备的设计不需要考虑工艺流程和生产条件。
( )5. 机电一体化设备的常见故障原因包括电源故障、传动部件磨损、控制系统故障等。
( )三、问答题1. 机电一体化设备的特点是什么？为什么这种设备在工业领域中得到了广泛使用？机电一体化设备即将机械和电气技术集成在一起的设备，其特点包括结构简单、操作方便、易于维护和保养、可靠性高等特点。
这种设备深受工业领域的欢迎，因为它不仅提高了生产效率，降低了成本，而且还能提高产品的质量和安全性。
2. 组装机电一体化设备时需要注意哪些事项？在组装机电一体化设备时，需要注意以下几个方面：（1）按照图纸、标准要求进行组装。
（2）严格按照操作顺序进行组装，保证每个零部件都安装到位。
（3）压紧螺栓时，应在对角线上依次拧紧。
（4）在调整各个零部件之间的间隙时，应按照设计的要求进行。
全国机电一体化组装与调试中职组技能大赛试题
本次组装与调试的机电一体化设备为某配料装置。
请你仔细阅读配料装置的说明和应完成的工作任务与要求，在240 min内按要求完成指定的工作任务。
工作任务与要求一、按《警示灯与接料平台组装图》（附页图号01）组装警示灯和接料平台。
二、按《配料装置组装图》（附页图号02）组装配料装置，并满足图纸提出的技术要求。
三、按《配料装置气动系统图》（附页图号03）连接配料装置的气路，并满足图纸提出的技术要求。
四、根据PLC输入输出端子（I/O）分配表，如表1所示，在赛场提供的图纸（附页图号04）上画出配料装置电气控制原理图并连接电路。
你画的电气控制原理图和连接的电路应符合下列要求：表1 PLC输入输出端子（I/O）分配表1. 电气控制原理图中各元器件的图形符号，按“关于20XX年全国中等职业学校电工电子技术技能大赛机电一体化设备组装与调试竞赛项目使用统一图形符号的通知”〔教职成司函〔2008〕31号〕中指定的图形符号绘制。
通知中没有指定图形符号的元器件，可自行编定其图形符号，但要在电气控制原理图中用图例的形式予以说明。
2. 凡是你连接的导线，必须套上写有编号的编号管。
交流电机金属外壳与变频器的接地极必须可靠接地。
3. 工作台上各传感器、电磁阀控制线圈、送料直流电机、警示灯的连接线，必须放入线槽内；为减小对控制信号的干扰，工作台上交流电机的连接线不能放入线槽。
五、请你正确理解配料装置的调试、配料要求以及指示灯亮灭方式、正常工作过程和故障状态的处理等，编写配料装置的PLC控制程序和设置变频器的参数。
注意：在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+A（如3号工位文件名为“3A”）。
六、请你调整传感器的位置和灵敏度，调整机械部件的位置，完成配料装置的整体调试，使配料装置能按照要求完成调试与配料。
配料装置说明配料装置各部件和器件名称及位置如图1所示：图1 配料装置部件示意图料仓光电传感器电感式传感器 光纤传感器 机械手位置A 警示灯气缸Ⅰ气缸Ⅱ气缸Ⅲ进料口接料平台出料槽Ⅲ 出料槽Ⅱ 出料槽Ⅰ配料装置设置了“调试”和“配料”两种功能。
机电一体化国赛组装与调试记录题目汇总
机电一体化国赛组装与调试记录题目汇总1. 本次组装与调试的插装机器人，让机械手转动的气动执行元件的名称是，型号为。
（1分）2. 拖动皮带输送机的电动机为电动机，该电动机的磁极对数为，当该电动机的电源频率为50Hz时，其旋转磁场的转速为r/min，改变该电动机的电源频率时，电动机的也改变。
（2分）3. 在插装机器人的插装位置，安装的传感器为，这个传感器的型号为。
（1分）4. 本次组装与调试的插装机器人，使用磁性开关（接近开关）检测气缸中活塞杆的位置，在电路图中，磁性开关的图形符号为。
（0.5分）5. 插装机器人的推送气缸为双作用单出单杆气缸，在气动系统图中，双作用单出单杆气缸的图形符号为。
（0.5分）6. 在电路图中，用图形符号表示，表示。
（1分）7. 本次组装与调试的操作机器人，在上一工位零件进入口附近的一个支架上安装了一个检测光通量小的光纤传感器（检查黑色元件）、一个检测光通量大的光纤传感器（检测白色元件）和一个传感器；当上一工位送来零件A时，能检查到信号的传感器为，当上一工位送来零件B时，能检查到信号的传感器为，当上一工位送来零件C时，能检查到信号的传感器为。
（2分）8. 在本次组装与调试的过程中，测量尺寸用的300mm钢直尺，刻度为0～10mm区间，钢直尺的最小刻度为；刻度为100～300mm 区间，钢直尺的最小刻度为。
（1分）9. 本次组装与调试的插装机器人，使用的变频器输出的额定功率为，输出的频率范围为。
（1分）10. 本次组装与调试的插装机器人，使用的PLC的输入端子数为，输出端子数为。
（1分）11. 将输入继电器X5（西门子为I 0.5）的常开触点串联在某一支路上，使用的指令是；将输出继电器Y5（西门子为Q 0.5）的常闭触点并联在某一支路上，使用的指令是；（1分）12. 驱动计时器T2（西门子为T 0.2）开始计时且设定计时时间为0.5s的指令为；（1分）13. 本次组装与调试的插装机器人，触摸屏与PLC之间通信时，在触摸屏上选择的PLC型号为，选择的通信方式为。
中职组机电一体化设备组装与调试赛题(2021国赛)

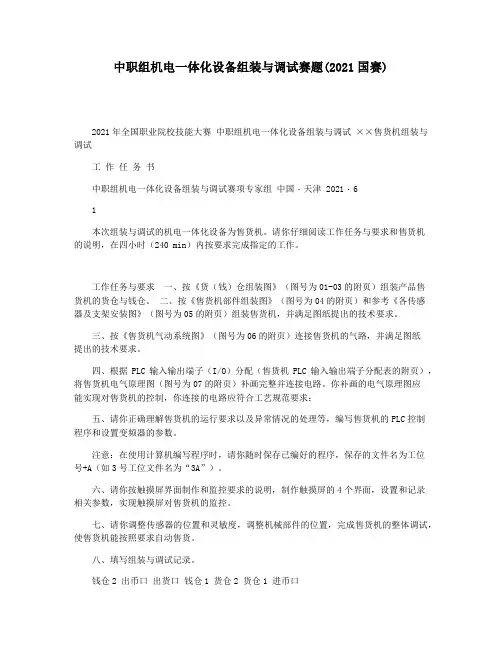

中职组机电一体化设备组装与调试赛题(2021国赛)2021年全国职业院校技能大赛中职组机电一体化设备组装与调试××售货机组装与调试工作任务书中职组机电一体化设备组装与调试赛项专家组中国・天津 2021・61本次组装与调试的机电一体化设备为售货机。
请你仔细阅读工作任务与要求和售货机的说明，在四小时（240 min）内按要求完成指定的工作。
工作任务与要求一、按《货（钱）仓组装图》（图号为01-03的附页）组装产品售货机的货仓与钱仓。
二、按《售货机部件组装图》（图号为04的附页）和参考《各传感器及支架安装图》（图号为05的附页）组装售货机，并满足图纸提出的技术要求。
三、按《售货机气动系统图》（图号为06的附页）连接售货机的气路，并满足图纸提出的技术要求。
四、根据PLC输入输出端子（I/O）分配（售货机PLC输入输出端子分配表的附页），将售货机电气原理图（图号为07的附页）补画完整并连接电路。
你补画的电气原理图应能实现对售货机的控制，你连接的电路应符合工艺规范要求：五、请你正确理解售货机的运行要求以及异常情况的处理等，编写售货机的PLC控制程序和设置变频器的参数。
注意：在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+A（如3号工位文件名为“3A”）。
六、请你按触摸屏界面制作和监控要求的说明，制作触摸屏的4个界面，设置和记录相关参数，实现触摸屏对售货机的监控。
七、请你调整传感器的位置和灵敏度，调整机械部件的位置，完成售货机的整体调试，使售货机能按照要求自动售货。
八、填写组装与调试记录。
钱仓2 出币口出货口钱仓1 货仓2 货仓1 进币口2售货机说明一、基本情况售货机由货仓、钱币仓、进币口、出币口、出货口等组成，如图1所示。
1. 本售货机共有5种货物。
货仓1中放入白色元件、货仓2中放入黑色元件，用以模拟不同的货物。
货物A，其单价为5元，由货仓1向出货口送出1个元件来模拟。
中职技能大赛机电一体化设备组装调试试题
加工设备的组装与调试一、加工设备情况简介加工设备（以下简称加工设备）是将毛坯（试件为金属件）用机械手搬运到加工传送带上，再由传送到各加工位置进行加工的设备。
该加工设备由毛坯放置台，气动机械手，皮带输送机等部件组成，各部件和一些主要元件的名称。
将需要加工的毛坯放在毛坯放置台上，由机械手搬运，通过皮带输送机的进料孔放上传送带，由皮带输送机将毛坯传送到工作位置1时停止，进行第一道工序的加工。
再由皮带输送机将工件（毛坯经加工但还没有完成加工的物件，称作工件）传送到工作位置2，进行第二道工序的加工。
然后皮带输送机反向运转，将工件送回位置1，进行第三道工序的加工。
毛坯经三道工序加工，成为产品，由皮带输送机将其传送到位置2，由气缸B 活塞杆伸出，将产品推入出料斜槽2.加工设备完成一个产品的加工后，紧接着完成下一个产品的加工。
二、加工设备的动作和控制要求接通加工设备的电源前，应将动作过的保护元件的触点复位，并使机械手处于左极限位置和各气缸活塞杆处于缩回的位置。
1、毛坯完好（试件为金属件）时，加工设备的动作。
接通电源后，若保护元件触点的状态、机械手和各气缸活塞杆的位置正确，按下启动按钮，指示灯亮，设备开始工作。
在毛坯放置台的光电传感器检测到有毛坯时，气动机械手悬臂伸出—手臂下降---气爪将工件加紧。
夹紧1秒后，手臂上升---悬臂缩回---转动至右侧极限位置---然后悬臂伸出---手臂下降---气爪放松，通过进料孔将工件放到皮带输送机的传送带上。
机械手放下夹持的工件1秒后，手臂上升—悬臂缩回---转动至左侧极限位置停止。
当皮带输送机进料孔位置的漫射型光电传感器检测到工件后，指示灯熄灭，拖动皮带输送机的交流电动机以25HZ的频率启动，皮带输送机中速运转传送毛坯。
当毛坯运行到工作位置1时，皮带输送机停止3秒，进行第一道工序的加工。
完成毛坯加工，拖动皮带输送机的交流电动机以15HZ的频率启动，皮带输送机低速运转传送被加工过的工件到工作位置2时，停止3秒，进行第二道工序的加工。
辽宁机电一体化设备组装与调试技能比赛模拟试题
辽宁机电一体化设备组装与调试技能比赛模拟试题题目一：机电一体化设备组装与调试技能基础知识题目描述请简要回答以下问题：1.什么是机电一体化设备？2.机电一体化设备的特点是什么？3.机电一体化设备组装的步骤有哪些？4.机电一体化设备调试的主要内容包括哪些方面？5.您认为机电一体化设备组装和调试中最容易出现的问题是什么？解答1.机电一体化设备是将机械、电气、电子、液压、气动、传感器等元器件集成在一起的综合设备。
它可以通过电子控制系统来实现自动控制，实现生产过程的集成化和自动化。
2.机电一体化设备的特点主要有以下几点：–功能复杂：机电一体化设备的功能非常复杂，通常包括多个工艺流程和大量的操作步骤。
–综合性强：机电一体化设备需要集成多个领域的知识和技术，包括机械、电气、电子、液压、气动等方面。
–自动化程度高：通过电子控制系统，机电一体化设备可以实现自动化控制，减少人工操作，提高生产效率。
3.机电一体化设备组装的步骤一般包括以下几个环节：–设计和准备：根据设备的功能需求和工艺要求进行设计，并准备好所需的材料和元器件。
–总体组装：按照设备的总体结构进行组装，包括机械部分、电气部分、液压部分等的组装。
–管道安装：安装各类液压、气动和气体管路，并进行连接和密封。
–电气连线：将各类传感器、执行器、控制器等电气元件进行连接，并进行线路的调试和测试。
–调试与测试：对整个设备进行功能调试和性能测试，确保设备能够正常工作。
4.机电一体化设备调试的主要内容包括以下几个方面：–电气调试：对设备的电气部分进行调试，包括电气连线的正确性、电源电压的稳定性等。
–机械调试：对设备的机械部分进行调试，包括各个部件的安装是否正确、运动是否灵活等。
–控制系统调试：对设备的控制系统进行调试，包括控制程序的正确性、传感器数据的准确性等。
–整体性能测试：对整个设备进行综合性能测试，包括设备的工作效率、稳定性和可靠性等。
5.机电一体化设备组装和调试中最容易出现的问题包括以下几个方面：–配件不匹配：当所使用的配件不匹配时，可能会导致组装困难或无法正常工作。
2021机电一体化国赛样题
2021机电一体化国赛样题2021年全国职业院校技能大赛中职组机电一体化设备组装与调试赛项样题工件处理设备组装与调试工作任务书(b)2021·5一、工作任务与建议一、按《工件处理设备组装图》（图号01）组装工件处理设备，并满足图纸提出的技术要求。
二、按《工件处置设备电气原理图》（图号为02）相连接电路，你相连接的电路应当合乎工艺规范建议。
三、按《工件处理设备气动系统图》（图号03）连接工件处理设备的气路，使其符合工艺规范要求。
四、恳请你正确理解工件处置设备的检测和配送建议、不幸情况的处置等，制作触摸屏的各界面，撰写工件处置设备的plc控制程序和设置变频器的参数。
注意：在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+a（如3号工位文件名为“3a”）。
五、恳请你加装、调整传感器的边线和灵敏度，调整机械部件的边线，顺利完成工件处置设备的整体调试，并使工件处置设备能够按照建议展开生产。
二、工件处理设备说明1.工件处置设备为重对金属件和白塑料件两种工件（黑色塑料件为生产过程中发生的不能合格工件）展开加工，然后展开表面处置，再配送装箱的机电一体化设备。
2.工件处理设备高速运行时，变频器的输出频率为30hz；工件处理设备低速运行时，变频器的输出频率为25hz（工件由a向b方向运行为传送带正转方向）。
工件处置设备各部件名称及边线例如图1右图：图1工件处理设备各部件名称及位置工件处置设备存有“调试”和“运转”两种模式，由其按钮模块上的转换开关sa2挑选。
当sa2在左挡位时，挑选的模式为“运转”；当sa2在右挡位时，挑选的模式为“调试”。
工件处理设备上电后，绿色警示灯闪烁，指示系统电源正常，同时触摸屏进入首页界面如图2所示。
将plc拨到运行状态，若系统不处于初始状态，则按钮模块上的指示灯hl1闪烁（每秒闪烁一次）；若处于初始状态，则指示灯hl1熄灭。
工件处置设备的初始状态就是：机械手的悬臂依靠在右限止边线，悬臂和手臂气缸的活塞杆松开，手指张开，斜槽气缸的活塞杆松开。
机电一体化设备组装与调试技能比赛全国赛试题
请你在4h内,按要求完成下列工作任务一. 按分拣设备郭件组装币（见附页■眉号为001）及其鉴我和说昭. 隹命合金工作台上组装攵X生产烦分據没@ •二. 按分拣设备％动采统所（见附页，陌号为08）及其姿求和说钢. 连接和生产线分據i殳备的气路.三•请你仔细闽读炒生产线分拣设备的有羌说盼，然后根书你看设各尺扶工作过程的理解，在•竇场提供的图抚（见附页，国号为0Q3）上、冏出X*生产践分拣设齐的电气原理图，并在嫌題栏的•役计刀和“制图"行填写自己的工住号.四、根蛰你童J出的电气原理图，连接^生产线分渤殳备的电路•电路的导维必须触入线槽”凡是你连接的导聂，必须粪上写有絹号的翁号笔.丘•诫你正确理舞设备的正常工作过程和故障状态的处理方式，编写" 生产纯分拣设备的卩LC益制程序那设置变频器的歩欽.六•请你调整传骸盔和位置戍灵敏厦，调垫机核零件的位暨、完成XX 生产线分掠i殳备的整体過此使该设奋能正幣工作、完成物件的加工.分拣和组合.“生产箜分拣设心各部分的名称如岳I所和气动机犠手各部分的名称如图2所污.I生产幾生产金星®i桂彫和埜冥匾柱形阿种元件.汝生产銭的分拣设备的任务是邸金势元件.白色塑料元件和黑色塑舛元件进行加工和分拣.一. 部件的初始位買启动前，殳恋的运动部件必须住规定附位置，这些位置称作初始位確.有关部件的初始位豎是:机掖手討悬骨朱任右限止位雹A・B. C的气缸丢基杆缩回.处理盘:■皮劳轮送枫的拖动电动机不转动•位SL手臂气缸的沿塞杆编回.手給松开.上述部件在剧始位fiaf.特示灯HL1以亮Is灭2s方式闪亮.只有上述部件柱初始住直时.没备才能启动°若上述部件不柱初妁位匡・箱示灯HL1不亮.请自行世择-种复铉方丸进行复位&二. 设备的正常工作接通设备的工隹电殊。
工作台上的红色賢示灯闪売・指示电録正常.1.启动按下启动按钮SB5,设备启动厶皮帝檢送机按由垃宽A向俊置D的方向髙速运行，拖动皮亲坯送机的三相交滦电动机的运行频率为35 H農指示#THL1由闪强友为长亀2.工作按下启动援钮后.雪元件从进料口啟上皮帶输送机时，皮带笹送机由髙谨运行变为中速运行，比时拖动皮带输送机的三祁交渡直动机的运行频率为25 Hz.皮帶辙送机上的元件到达位覽C晦停止？s迸行加工.元件在位置C完尿加工時，有两种工作方式.两种工作方式只能住设备停止状恋谜行转换.工作方式一；转按开关SAI转换旋锂在左位或按工作方式一逬行•完成加工后.皮帶输送机以中速鸭元件敏逸列规定位豐.若完成加工的是金就元件，刘送达位直八・皮寿输送机停止，由住置人的气杠活塞杆伸出袋金星元件推进出料対檜I.然后气缸活塞籽自动镰回若克戍加工的是白色塑料元件。
ZZ009 通用机电设备安装与调试赛项赛题第4套
2023年全国职业院校技能大赛通用机电设备安装与调试赛项（中等职业教育组）任务书（样题·第4套）场次：赛位号：开始时间：结束时间：参赛选手须知1.本模块任务书内页共16页，如出现任务书缺页、字迹不清等问题，请及时向裁判举手示意，并进行任务书的更换。
2.参赛队应在规定7小时内完成任务书规定内容。
比赛时间到，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.选手应将设计的PLC测试程序及触摸屏工程，保存在计算机“D:\场次号+赛位号（文件夹名）\XX程序或XX工程。
如“第一场第6赛位”保存D盘为：0106\送料部件测试程序。
4.赛场提供的资料、图片、源程序等信息，在计算机“D：\参考资料”文件夹内。
5.选手的试卷用“赛位号”标识，不得写上姓名或与身份有关的信息，否则成绩无效。
6.不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。
7.参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
8.试题中“过程检测与记录”表中标有“”形标志的项目，表示需裁判签字。
参赛选手须先举手示意，操作演示给裁判评判后有效。
9．在测量过程中，如裁判发现选手测量方法或选用工具不合理、不正确，可判定该项目未完成并不得分。
10.记录附表中数据用黑色水笔填写，填写规范、清晰、无涂改否则无效。
11．系统开始运行时必须得到裁判的允许后，才能通电运行；若装配不完整，则不允许试运行。
12．所有项目的监督检测时间都纳入竞赛时间，不另行增加时间。
13.程序必须签字确认后，才允许验证任务功能，程序一经确认不得修改。
竞赛内容描述某企业的加工设备由于长期使用期间一直未进行维护，导致目前设备出现一些故障。
现决定对该设备的机械部分进行维护，电气部分进行维修。
目前，控制器主机已更新，并完成了部分线路的连接工作。
参赛选手根据设备现象和要求，完成机械和电气部分剩余的工作任务，并填写相关表单。
《机电一体化设备安装与调试》技能竞赛试题八
机电一体化设备安装与调试技能竞赛试题（八）请你按要求在4h内完成下列工作任务一、请按要求完成工件分拣设备的组装电感式接近开关、光纤传感器，气缸等应根据控制要求选择安装位置，并调试至满足工件的分拣要求。
二、根据工作要求画出电气原理图，并完成电路的连接。
（1）电气原理图应画在《工件分拣设备电气原理图》的图纸上；电气原理图的绘制，图形符号的使用应符合中华人民共和国国家标准，使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称。
（2）电路连接应符合工艺要求和安全要求，所有导线应放入线槽，导线与接线端子连接处应套编号管并有相应的编号；插接导线走向合理；（3）元件、器件的金属外壳，应可靠接地；三、按要求完成工件分拣设备气动系统的气路连接。
四、根据工件分拣设备的工作要求编写PLC控制程序和设置变频器参数。
（1）在使用计算机编写程序时，应随时保存已编写好的程序。
保存的文件名为工位号+A（如9号工位文件名为“9A”）；（2）编写程序可用基本指令，也可以使用步进指令或功能指令；（3）变频器应按工作要求并尽可能提高设备生产率设置参数。
五、设备调试与试运行。
（1）机械部件、传感器等元件的安装位置及其PLC的控制程序应相互配合，协调动作，保证分拣的准确；（2）机械部件、传感器等元件的安装位置及其PLC的控制程序应保证皮带输光电传感器 2、3 电容接近开关 4 漫射型光电传感器 5、6、7 光纤和电感传感器； 位置Ⅰ 机械手抓料口置Ⅱ 皮带输送机进料口 位置Ⅲ、Ⅳ、Ⅴ 出料口；A 、B 、C 工件推送气缸 D 、E 、F 出料斜槽图1 工件分拣设备元件、器件名称及位置1右限止位置左限止位置 23 4 56 7 ⅠⅡⅢⅣⅤA B C双色警示灯气源组件F E D 送机启动和停止的位置和时间的准确。
（3）调节气路中的流量调节阀，使气缸活塞杆伸出和缩回的速度适中。
（4）机械手运行协调，夹持传送工件可靠（请将机械手的工件传送速度调试到满足设备控制要求）。
