液位计调试说明书
静压式液位计使用说明书
Endress+Hauser Shanghai Instrumentation Co.Ltd.静压式液位计DB5x 系列一、原理介绍DB5x 系列液位计是根据液体静压原理所设计的。
P=ρgHP ________压力；ρ________测量液体密度；g ________重力加速度；H ________液体高度。
则测量高度H＝P gρ。
若已知液体密度ρ，即可通过测量P 计算出液位H。
二、安装及接线见图探头最好安装在固定的管子中，避免探头在测量中晃动，影响测量精度。
三、调试（带FHB 20显示，参见矩阵表〕1、上电后，可以看到如图显示，其中“V ”及“H ”显示符号及下面的数字表示与操作矩阵相对应的位置。
FHB20有四个按钮，分别为“＋”、“－”、“V ”、“H ”。
其中“＋”“－”为修改参数键；“V ““H ”为选择矩阵位置键。
2、解锁。
按“V “”H “键，将矩阵设定在”V9H9“位置，用“＋”“－”输入“333”，按“V ”或“H ”键确认，即解锁。
同时按“V ”“H ”键，将回到回到“V0H0”位置。
3、液位测量的设置。
按“V ”和”H “键到”V3H0“位置，按”＋“”－“将参数改为”1“（液位）。
将“V3H1“设为”0“（单位米），”V3H2＝液体密度（调试前测量得，如水为1.000)。
V0H2＝测量最大高度（一般为探头的长度）。
V0H3＝0（电流输出允许小于4mA）；V0H3＝1（电流输出不允许小于4mA）。
V0H4＝5（此数字越大，电流输出越稳定）。
V0H5＝0（电流输出4mA 所对应的高度值，单位与V3H1一致）。
V0H6＝（电流输出20mA 所对应的高度值，单位与V3H1一致）。
V0H7＝0（当仪表测量出现错误或故障时电流输出2.2mA）；1（当仪表测量出现错误或故障时电流输出22.0mA）；2（当仪表测量出现错误或故障时电流输出保持错误或故障前的电流，〔建议使用〕）。
4、压力测量的调试V3H0＝3；V3H4＝0（mbar）1（bar）2（mH 2O）；V3H5＝0（℃）1（ ）。
超声波液位计FMU40操作指南
超声波液位计FMU40操作指南超声波液位计FMU40是一种非接触式液位测量仪表，广泛应用于化工、水处理、食品、制药等领域的液位监测和控制。
本操作指南将详细介绍FMU40的安装、调试和维护等方面的操作步骤，以下为1200字以上的操作指南。
一、安装1.在确定安装位置之前，需先了解被测液体的性质和工艺条件，并参考FMU40的安装要求。
2.在安装测量过程中，要确保液位计与被测液体处于垂直对齐状态，并且不受外界环境的振动和干扰。
3.将FMU40固定在合适的位置，并使用螺栓或固定夹紧装置进行固定，确保仪表的稳定性。
4.安装好后，检查仪表与被测液面之间是否存在障碍物，如果有需要及时清理。
5.进行仪表接线前，确保电源已关闭，并按照仪表说明书连接电源和信号线。
二、调试1.通电前，先检查一下仪表的电源和信号线连接是否正确，避免出现接线错误导致的故障。
2.启动电源后，FMU40将进行自检程序，检查仪表是否故障。
3.在液位计上设置相应的参数，如被测液体的密度、温度等，确保测量结果的准确性。
4.使用液位计操作面板上的按键，可以进行参数设置和校准，按照仪表说明书进行操作。
5.在进行液位测量前，需要设定仪表的测量范围和精度，确保测量结果的可靠性。
6.调整好仪表的参数设置后，可以使用示波器或多用途仪表检查仪表的输出信号，确保信号稳定。
三、维护1.定期对液位计进行维护保养，及时更换磨损的部件，确保仪表的可靠性和使用寿命。
2.清洁液位计的壳体和传感器，并确保传感器的表面干净，避免影响测量结果。
3.定期校准液位计，根据使用情况和厂家建议，选择合适的校准周期进行校准操作。
5.在长期停用或更换液位计时，应安全存放仪表，并拆除电源和信号线，避免发生电气安全事故。
6.在示波器或多用途仪表的辅助下，定期检查仪表的输出信号和状态，确保仪表正常运行。
总结：。
投入式液位计使用说明书
投入式液位计使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P260P261-T CN7前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-P260P261-TCN7第七版2021年1月确认包装内容开箱之后请先确认产品及附件，一旦产品有误、数量不对或外观受损，请与我公司联系。
产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺寸及安装 (3)第四章技术参数 (6)第五章电气连接 (8)5.12088壳体电气连接图 (8)5.2引线式电气连接 (10)第六章功能设置 (11)6.1显示区域说明 (11)6.2按键功能说明 (12)6.3菜单说明 (13)第七章注意事项 (20)第八章质保及售后服务 (22)第九章2088壳体液位计通讯协议 (23)9.1概述 (23)9.2串行数据格式 (23)9.3通信格式 (24)9.4整型数支持的命令及命令和数据意义 (26)第十章引线式液位计通讯协议 (31)第一章产品概述第一章产品概述投入式液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。
产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。
适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
分体式超声波液位计TDS-200操作说明书
分体式超声波液(物)位计TDS-200 （MODBUS ）操作说明书北京海峰永嘉科技发展有限公司 大连海峰仪器发展有限公司分体式超声波液(物)位计操作说明书一、概述分体式超声波液（物）位计是智能型非接触式液（物）位测量仪表。
产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。
产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。
二、主要参数信号输出 4-20MA （默认）或RS485 供电电压 AC220V （默认）或DC24V 控制 4路继电器(2个上控，2个下控) 量程5、10、15、20、30、40、50米精度 0.25%(量程<20米), 0.5%(量程>20米) 分辨率 1mm(量程<20米), 1cm(量程>20米)盲区(死区)0.3~1.5米显示类型 LCD 16x2,背光 显示模式液位，距离（空高）过程温度 -20℃~80℃ 防护等级变送器：IP65 传感器：IP67三、操作说明<一>LCD 显示信息1. 主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作后就进入主显示界面，主显示界面有以下4种显示方式距离（空高）模式 液位模式第一行Dist 表示距离（空高），Level 表示液位。
显示探头下表面到液面（或其他反射面）的距离，一般称为空高，当液位增加时，空高值（Dist）会相应减少。
第二行中的1、2、3和4分别表示上上控继电器（HH ）和上控继电器（H ），下控继电器(L)，下下控继电器(LL)，on 和off 分别表示继电器的吸合状态和释放状态。
若第二行中是4个数据则表示回波信号的强度，一般最后一位数据会达到200以上。
注：主显示界面与 中设的值有关。
2.密码界面:用于输入密码。
3.用户参数界面：用户参数界面有空距和满度、盲区、数据变化率和485设置和滤波次数n 、主显示方式、上上控继电器、上控继电器、下控继电器和下下控继电器8个界面，如下所示： （1）空距和满度，MAX_DIST 表示空距，FULL 表示满度，下面数据表示具体的值。
带 Hart 液位计调试说明书
Tiao Shi Shuo Ming Shu1、概述液位计符合标准Hart 协议。
用户能够利用Hart 通讯对过程中运行的Hart 仪表进行管理、调整或者监测过程变量。
2、主要特点可通过手持器和PC 机组态调试软件远程管理●4-20mA 输出叠加Hart 协议数字通讯（二线制）●Hart 变送器供电电压：12V～36V DC●阻尼：0～32秒可调●工作环境温度：-40℃～+85℃（带LCD 显示时-20℃～+70℃）●4位半LCD 显示，两键操控3、按键及跳线设置在液位计Hart 圆卡上的插座XF2用来连接液晶，Span、Zero 按键分别对应调满、调零按键，两组跳线插针分别对应报警设置、EEPROM 写保护设置，如图1所示：报警跳线设置为Lo 时，为低报警输出；设置为Hi 时，为高报警输出。
都悬空时默认为低报警设置。
仪表的低报警输出电流为3.8mA，高输出报警电流为22mA。
EEPROM 写保护设置为Off 时，为非写保护，此时可以进行组态更改等操作；设置为On 时，为写保护，此时不允许进行组态更改等操作。
都悬空时默认为非写保护设置。
4、仪表显示状态液位计Hart 智能变送器在正常工作条件下，LCD 显示器可以根据组态显示指定的仪表动态变量：显示输出电流、主变量量程百分比、主变量或者传感器温度值。
图1带Hart 液位计调试说明书Tiao Shi Shuo Ming Shu （1）主变量的显示格式如图2所示：图2主变量显示格式（2）主变量量程百分比显示格式如图3所示：图3量程百分比显示格式(3)输出电流值显示格式如图4所示：图4输出电流值显示格式(4)传感器温度值显示如图5所示：图5传感器温度值显示格式5、仪表现场调试仪表的现场调节功能有：通过按键进行调零、调满设置（操作方法同标准的1151）；通过按键设置显示变量、主变量单位、量程上下限、阻尼值和进行主变量调零。
（1）调零与调满通过满度Span按键和零点Zero按键进行调零和调满。

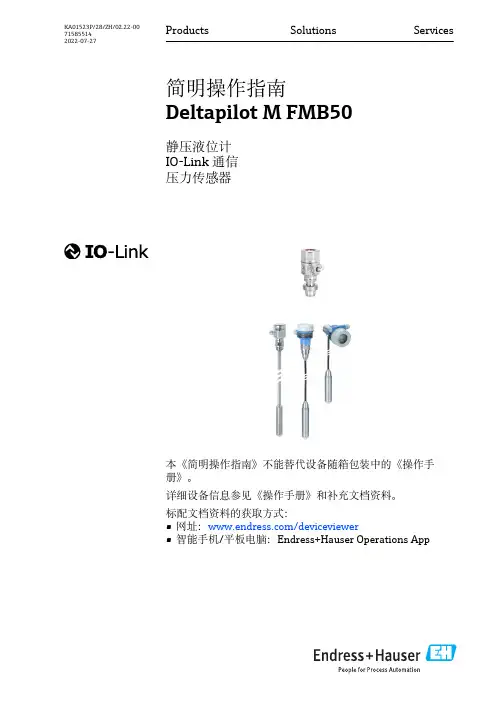

Deltapilot M FMB50 静压液位计操作手册说明书
Products Solutions Services简明操作指南Deltapilot M FMB50静压液位计IO-Link 通信压力传感器本《简明操作指南》不能替代设备随箱包装中的《操作手册》。
详细设备信息参见《操作手册》和补充文档资料。
标配文档资料的获取方式：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations AppKA01523P/28/ZH/02.22-00715855142022-07-27相关文档资料Deltapilot M FMB50 IO-Link通信1 相关文档资料2 文档信息2.1 文档功能《简明操作指南》包含从到货验收至初始调试的所有重要信息。
2Endress+HauserDeltapilot M FMB50 IO-Link通信文档信息2.2 信息图标2.2.1 安全图标2.2.2 电气图标2.2.3 工具图标2.2.4 特定信息图标Endress+Hauser3基本安全指南Deltapilot M FMB50 IO-Link 通信4Endress+Hauser2.2.5 图中的图标2.2.6 设备上的图标2.3 注册商标•KALREZ®E.I. Du Pont de Nemours & Co.公司的注册商标（美国威明顿）•TRI-CLAMP®Ladish 公司的注册商标（美国基诺沙）•IO-Link 组织的注册商标。
•GORE-TEX®是W.L. Gore & Associates, Inc.（美国）的商标3基本安全指南3.1人员要求操作人员必须满足以下工作要求：‣经培训的合格专业人员必须具有执行特定功能和任务的资质‣经工厂厂方/运营方授权‣熟悉联邦/国家法规‣开始操作前，专业人员必须事先阅读并理解《操作手册》、补充文档和证书中（取决于实际应用）的各项规定‣遵守操作指南和基本条件要求3.2 指定用途Deltapilot M 液体静压力传感器，用于液位和压力测量。
超声波液位计说明书
超声波液位计说明书本说明书适用三线制或4线制、二线制由于盘装式和壁挂式已经停产，使用时可以参考本说明书一，用户自检：A,仪表正确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）.说明：1,由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动仪表的速度慢一些,属于正常现象。
（有特殊要求请您在订货时说明）2,在检验的过程中应该注意：L（max）≤测量距离能力, L(min)≥仪表的盲区C.3,一般情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max).4,量程是和输出电流P有关的参数，和其他无关。
B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF, 也可以取一块干燥的毛巾重叠数层堵住换能器的发射口,从原理上说仪表此时没有回波收到,同样仪表会显示FFFF.说明您的仪表抗干扰性能不错.C,按移位键找出P（仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当.经过以上3个项目的检验,用户可以放心的使用了.二，连续按移位键可以依次查看仪表的以下参数参数：P-XXXX 当前应该输出的电流(mA)h-XXXX 最后一次所设定的“当前液位”值(m).h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区(cm)，盲区固有d-XXXX 仪表量程(m) 该数对应菜单02d只和输出电流有关,和其他无关.H当前液（物）位m-XXXX 或L(距离m)XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。
对于二线制超声波液位计用户菜单中编号为04的是工作模式转换。
工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前液位模式。
按上升键仪器直接显示“当前液位”H 或距离L。
按SET键仪器直接显示P.三,如何进入用户菜单：1，先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一位在闪烁).2，交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定01…..12的菜单.四，菜单编号的含意：1，三线制菜单01→当前物位HXXXX 或测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H, H需要在现场工位设置, 仪表设置为测量距离模式时显示L，L不需要设置,可以直接测量。
天津菲特测控仪器 FT8511 系列磁致伸缩液位计 产品安装调试说明书
FT8511系列磁致伸缩液位计产品安装调试使用说明书天津菲特测控仪器有限公司FT-QP06-FM14通用安全建议1．仪表重约3KG或更多，且长度较长，因此建议搬运仪表时，使用双手，轻拿轻放，除注意人员和仪表安全外，还应注意周围物品的安全。
2．仪表安装时，请注意现场的不安全因素，避免危险。
天津菲特测控仪器有限公司通过了依据ISO9001：2000标准的体系认证本说明书仅作为对该型号仪表进行安装调试时的参考资料，不具有任何技术及法律权威性，如遇版本更改恕不另行通知，对本说明书中所涉及到的技术问题的最终解释权归天津菲特测控仪器有限公司所有版本 2007 FITECH目录第一章：概述 (4)1.1简介 (4)1.2原理 (4)第二章：性能指标 (5)2.1系统性能指标 (5)2.2探头性能指标 (6)第三章：型号 (7)第四章：安装 (8)4.1拆箱 (8)4.2安装要求 (8)4.3系统安装及外形尺寸 (8)4.4传感器的安装 (11)4.5典型安装 (11)4.6系统接线 (13)4.7电源接线 (14)4.8传感器接线 (14)第五章：软件使用及按键标定 (15)5.1简介 (15)5.2系统要求 (15)5.3系统连线 (15)5.4软件安装 (15)5.5 软件操作 (17)5.6 软件故障排除 (22)5.7软件卸载 (22)5.8 按键标定 (22)第六章：故障排除 (23)6.1概述 (23)6.2电子单元的检查 (23)6.3传感器的查检 (23)6.4其它故障的排除 (23)6.5厂家支持 (24)6.6设备返修 (24)6.7现场服务 (24)6.8用户培训 (25)第一章：概述1.1简介本说明书适用于FT8511系列磁致伸缩液位计, 产品可用于大多数应用场合的连续液位和位移测量。
仪表广泛应用于工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无特别要求。
仪表由一个电子单元、一套外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体型安装也可分体型安装。
超声波液位计使用说明书
User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话：400-163-1718杭州米科传感技术有限公司U-MIK-ZPZPM-ZZ CN2第2版超声波液位计使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-MIK-ZPZPM-ZZCN2第二版2021年1月I目录第一章、产品概述 (1)第二章、产品特色 (2)第三章、主要技术参数 (3)第四章、菜单操作及参数设置 (5)第五章、安装方法及使用注意事项 (10)第六章、接线示意图 (16)第七章、常见疑难现象及处理方法 (22)第八章、质保及售后服务 (26)第九章、通讯协议 (27)II第一章产品概述第一章产品概述超声波物(液)位仪是一台博采众长，吸取了国内外多种物（液）位仪优点，解决了高温不能用超声难题。
实现了全数字化，人性化设计理念的通用型物（液）位仪，具有完善的物（液）位测控，数据传输和人机交流功能。
本产品支持隔离4-20mA、HART输出。
本产品具有抗干扰性强、线性好、精度高等特点。
本产品不必接触工业介质就能满足大部分液位、料位测量要求，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。
因此可广泛应用于与料位、液位测控相关的各个领域。
1第二章产品特色第二章产品特色●电压适应范围宽●备份和还原设置功能●可测多种物理量功能●可任意调整模拟量输出●支持自定义串口数据格式●具有输出量程起点、终点任意设置●具有增值/差值测距选择既可测距离也可测物位●具有多级发射脉冲强度，可根据工况设定●OLED中英文菜单（带自发光）2第三章主要技术参数第三章主要技术参数3第三章主要技术参数安装方式螺纹安装/法兰安装温度补偿自动温度补偿，具备温度校准功能测量变量物位/距离发射角度＜10°＜6°仪表材质ABS工程塑料、PP ABS工程塑料电气接口M20X1.5-2安装接口M60X2M30X1.5键盘三位轻触键4第四章菜单操作及参数设置第四章菜单操作及参数设置请认真阅读以下说明，对应所购买产品类型菜单，谨慎操作菜单5第四章菜单操作及参数设置6输出设置开关1通道D值默认1，单位m1通道H值默认2，单位m2通道D值默认1，单位m2通道H值默认2，单位m3通道D值默认1，单位m3通道H值默认2，单位m开关配置不可修改显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg小数位数3（默认）显示换算不可修改对比度不可修改关显示时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益最大增益采样门限采样率滤波无急速快速默认一般稳定第四章菜单操作及参数设置7探头设置参数修正温度不可修改显示线性声速效准杆系统设置用户用户密码“0000”管理员密码“1000”低功耗设置唤醒周期不可修改工作时间低压保护语言中文、English 还原取消、确定选择确定备份取消、确定选择确定第四章菜单操作及参数设置输出设置模拟量输出高端微调可微调虚拟输出不可修改模拟量输出配置不可修改串口串口地址HART设备地址串口读写状态显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg 保留小数位数3（默认）显示换算不可修改对比度不可修改关显示延时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益采样门限滤波无急速快速默认一般稳定参数修正温度修正不可修改显示修正线性修正第四章菜单操作及参数设置探头设置参数修正声速效准杆不可修改系统设置用户设置用户密码修改“0000”管理员密码修改“1000”语言中文、English还原取消、确定选择确定备份取消、确定不建议修改第五章安装方法及使用注意事项第五章安装方法及使用注意事项5.1产品尺寸图1常规款第五章安装方法及使用注意事项图2小盲区款第五章安装方法及使用注意事项5.2探头的安装1.探头同时产生超声脉冲波和检测回波，超声脉冲波以一定的锥形波面从探头的表面传播出去。
无线超声波液位计使用说明书V1.30简易版本
GPRS无线超声波物位计菜单简易设置操作说明本公司生产的GPRS无线超声波物位计,使用全中文的菜单,进行简易的设置,就能满足客户不同的需求。
正常情况下,按照说明书的安装要求,安装好设备后,只需要设置以下几个参数,设备就可以正常使用了。
面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET键键◇进入菜单项◇移动光标◇确认菜单项◇选择菜单项◇确认参数修改◇参数修改(1)仪表通电显示后，长按设置键(SET)两秒进入一级菜单。
菜单模式有：专家设置模式和简易设置模式。
简易设置模式的菜单查询表，如下表所示专家设置模式的菜单查询表，见“附录：GPRS无线超声波物位计工程师菜单查询表”。
(2)选择测量模式:测量模式分距离测量和物位测量。
出厂默认为物位测量。
(3)将探头的高度值输入到“参考零点”。
(探头高度为探头发射面到罐底或池底的距离)①距离测量模式下，参考零点设置没有意义，量程高点、量程低点的位置参见附图1.1。
②物位测量模式下，参考零点、量程高点、量程低点的位置参见附图1.2。
附图1.1 距离测量示意图附图1.2 物位测量示意图量程低点: 参考平面到该位置的距离值。
当量程低点高于参考平面时数值为正，低于参考平面时数值为负。
液位在该位置时输出4mA电流。
量程高点: 参考平面到该位置的距离值。
当量程高点高于参考平面时数值为正,低于参考平面时数值为负。
液位在该位置时输出20mA电流。
(4)带继电器工作的:无线液位计没有继电器工作。
(5)探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。
(6)设备安装完毕，必须真正单独接地，不要与电气箱或者仪表箱的公用地接地。
图示说明：★这是重要提示，请仔细阅读，并严格按照要求做。
▲这是一般提示，请仔细阅读，以免在使用中引起困扰。
一、产品简介GPRS无线超声波物位计（测量料位，液位），是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。
表盘液位计说明书-V150
安装维护手册
（ HB-SPCG-V150 ）
江苏远望仪器有限公司
自力式表盘液位计安装维护手册
一、产 品 概 述
HB-SPCG 型 自力式表盘液位计由传感器、毛细管、显示器等构成，具有体积小、 重量轻、安装方便、测量精度高、稳定性好、寿命长等特点。可广泛应用于舰船及其它 工业设备中测量舱柜内液体介质的液位。安装前请仔细阅读本手册
2
(二)、调试
每台表盘液位计都是根据其相应舱柜的技术参数制造，只要按照技术要求安装一般 不需调试即可正常工作。在空舱柜时液位计的指针应指示为盲区高度（零点），由于安装 误差等原因指针指示的位置可能偏离零点，这时应对液位计进行零点调整。 1. 空舱柜时液位计零点的调整
如图二所示，逆时针旋动显示器的表盖，取下表盖和面板玻璃，用平直口的螺丝刀 小心旋动调零螺钉。当指针低于零点时顺时针旋动调零螺钉；当指针高于零点时逆时针 旋动调零螺钉，同时仔细观察指针的移动，当指针到达零点时即停止旋动。重新安装面 板玻璃并顺时针旋紧显示器的表盖。 2. 舱柜内有液体时液位计零点的调整
关闭与液位计传感器连接的隔离阀，用扳手取下传感器法兰上的放液螺钉，将传感 器腔体内的液体排放干净，等待液位计指针停稳后方可开始调零。逆时针旋动显示器的 表盖，取下表盖和面板玻璃，用平直口的螺丝刀小心旋动调零螺钉。当指针低于零点时 顺时针旋动调零螺钉；当指针高于零点时逆时针旋动调零螺钉，同时仔细观察指针的移 动，当指针到达零点时即停止旋动。重新安装面板玻璃并顺时针旋紧显示器的表盖。
3
传感器安装形式
侧装螺纹式 侧装法兰式 侧装隔离阀式 顶装悬潜式
双甲板底潜式
自力式表盘液位计
四、工 作 原 理
表盘液位计适合安装于通大气的任何尺寸 形状的贮液舱柜上测量液位高度和贮液容积。如 图一所示安装于舱内或舱外侧的传感器可感应 由液位高度 H 产生的压力，该压力通过膜片、毛 细管和传导介质传递给显示器，由显示器的转换 机构将其转换为液位高度 H。显示器的指针可指 示清晰易读的液位数据。
投入式液位计 P260 P261 使用说明书
投入式液位计使用说明书杭州美仪自动化有限公司U-SUP-P 260P261-MYCN 6第6版杭州美仪自动化有限公司前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-SUP-P260P261-MYCN6第六版2021年1月确认包装内容开箱之后请先确认产品及附件，一旦产品有误、数量不对或外观受损，请与我公司联系。
产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺寸及安装 (3)第四章技术参数 (6)第五章电气连接 (7)5.12088壳体电气连接图 (7)5.2引线式电气连接 (10)第六章功能设置 (11)6.1显示区域说明 (11)6.2按键功能说明 (12)6.3菜单说明 (13)第七章注意事项 (20)第八章质保及售后服务 (22)第九章2088壳体液位计通讯协议 (23)9.1概述 (23)9.2串行数据格式 (23)9.3通信格式 (24)9.4整型数支持的命令及命令和数据意义 (26)第十章引线式液位计通讯协议 (31)第一章产品概述第一章产品概述投入式液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流、电压、RS485）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。
产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。
适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
杭州联测 超声波液位计使用说明书
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司 U-A CS M P-LCCN 3第3版超声波液位计使用说明书前言感谢您购买本公司的超声波液位计。
本手册简明地介绍了超声波液位计的安装、接线、功能及操作说明。
为了确保正确使用本产品，请在使用之前先阅读本手册。
注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-ACSMP-LCCN3 第三版2020年6月I安全注意事项为了安全使用本产品，操作时请务必遵守以下描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前，请熟读本手册，并对产品有深入了解。
●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。
产品保护、安全及改造相关注意事项●为了确保安全使用本产品以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程，则有可能会损坏本产品所提供的保护功能。
对由以上情况产生的质量、性能、功能和安全问题，本公司不承担任何责任。
●为本产品及其控制系统安装防雷装置，或设计安装单独的安全保护电路时，需要借助其他的设备来实现。
●如果需要更换产品的零部件，请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶设备、航空设备和医疗器械等。
如有应用，用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
IIIII在本手册中使用了以下几种安全标志：危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
警示标志，提醒您对产品有关的重要信息特别注意。
●在接通本产品的电源之前，请先确认仪表的电源电压是否与供给电源电压一致。
●为防止触电、误操作，务必进行良好的接地保护。
液位计调试说明书
液位料位计调试说明书杨帆整理目录雷达液位计3超声波液位计4雷达料位计5射频导纳液位计6型号：LR 250操作步骤（1）语言（2）介质（选择液体liquid）（3）反应速度（快中慢）Quick Start（4）单位（选择米）（快速开始设置）（5）操作模式（液位level）（6）低标定点（空罐液位）（7）高标定点（一般选择0）（8）确认说明：1、低标定点的设置方法是先任意设置低标，测空罐的液位，修改低标便可，例如：低标设置1米，确认后显示-2米，实际液位为3米。
再次修改低标为3米，完成量程设置。
2、默认语言为英语，介质为液体liquid，反应速度为快、单位为米、操作模式为液位level。
3、每次修改参数后到最后一步选择Yes 确认。
超声波液位计设置为代码，具体如下：P01操作模式：1液位（level）2空间（space）3距离（distance）P02界面属性：1水平（standard）2斜面（slope？）P03反应速度：1快（fast）2中（middle）3慢（slow）P04探头类型P05单位：m、cm 、mm、英尺（feed）、英寸（inch）P06安装位置到池底的距离P07量程说明：1、注意设置量程，例如安装位置到池底为3米，池高2.8米，则P06为3米，P07为2.8米。
不可与雷达液位计混淆。
2、默认参数：操作模式：液位（level）；界面属性：水平（standard）；反应速度：快（fast）；单位：m；3、探头类型为出厂默认，不用修改。
雷达料位计设置步骤：开始设置（start）→快速开始设置（quick start）1、仓的结构类型：钢仓（steel）、水泥仓（concrete）；2、反应速度：快（fast）、中（middle）、慢（slow）；3、单位（uint）：m、cm、mm ；4、测量模式：距离（distance）、物位（level）、空间（space）；5、低标定点：仓底到安装位置距离6、高标定点：默认为0；7、确认；注意事项：1、低标定点的设置方法是先任意设置低标，测空仓的物位，修改低标便可，例如：低标设置10米，确认后显示2米，实际液位为8米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液位料位计调试说明书
杨帆整理
目录
雷达液位计 (3)
超声波液位计 (4)
雷达料位计 (5)
射频导纳液位计 (6)
雷达液位计
型号：LR 250
操作步骤
「（ 1）语言
（2）介质（选择液体
liquid ）
（3 ）反应速度（快中慢）
（4）
单位（选择米） （5） 操作模式（液位level ）
（6 ）低标定点（空罐液位）
（7 ）高标定点（一般选择
0）
（8）确认 说明：
1、低标定点的设置方法是先任意设置低标，测空
罐的液位，修改低标便可，例如：低标设置 1米， 确认后显示-2米，实际液位为 3米。
再次修改低 标为3米，完成量程设置。
2、 默认语言为英语，介质为液体 liquid ，反应速度
Quick Start （快速开始设置）
为快、单位为米、操作模式为液位level。
3、每次修改参数后到最后一步选择Yes确认。
超声波液位计
超声波液位计设置为代码，具体如下：
P01操作模式：1液位（level）2空间（space） 3
距离（distance）
P02界面属性：1水平（standard）2斜面（slope？）
P03 反应速度：1 快（fast）2 中（middle）3 慢
（slow）
P04探头类型
P05 单位：m、cm、mm、英尺（feed）、英寸（inch）
P06安装位置到池底的距离
P07量程
说明：
1、注意设置量程，例如安装位置到池底为3米，
池高2.8米，贝y P06为3米，P07为2.8米。
不可与
雷达液位计混淆。
2、默认参数：操作模式：液位（level）;界面属性：
水平（standard）;反应速度：快（fast）;单位：m ;
3、探头类型为出厂默认，不用修改。
雷达料位计
设置步骤：
开始设置（start快速开始设置（quick start）
1、仓的结构类型：钢仓（steel）、水泥仓
（concrete）;
2、反应速度：快（fast）、中（middle ）、慢
（slow）;
3、单位（uint）: m、cm、mm ;
4、测量模式：距离（distance）＞物位（level ）、空
间（space）;
5、低标定点：仓底到安装位置距离
6、高标定点：默认为0;
7、确认；
注意事项：
1、低标定点的设置方法是先任意设置低标，测空
仓的物位，修改低标便可，例如：低标设置10米，
确认后显示2米，实际液位为8米。
再次修改低标
为8米，完成量程设置。
2、默认语言为英语，仓的结构类型：钢仓（steel）
或水泥仓（concrete）根据实际设置，反应速度为快、
单位为米、操作模式为液位物位（level ）。
3、每次修改参数后到最后一步选择Yes确认。
射频导纳液位计
设置步骤：
1、读出无介质及满介质时的电容值
2、到第一档，输入4mA时（空）电容值
到第二档，输入20mA时（满）电容值
3、上下键同时按确认
注意事项：
螺纹连接处不可添加四氟垫片及生料带；若为不导电容
器，用金属导线把螺纹处于液体相连接。
说明：
尚未与厂家联系，其他档位功能未知。
