《自动喷水灭火系统》课件
适应场所特点
根据场所的特点，如高度 、用途、火灾载荷等因素 ，选择合适的喷头和设备 ，以满足灭火需求。
优化资源利用
合理利用水源、泵房等资 源，避免浪费，同时确保 系统在火灾发生时能够快 速响应。
喷头选择与布置
根据场所特点选择喷头类型
不同类型的喷头适用于不同的场所和灭火需求，应根据场所的特 点选择合适的喷头。
05
03
安装喷头
根据场所特点和设计要求，选择合适 的喷头型号和数量，并安装在适当的 位置。
04
调试系统
对整个系统进行调试，确保水流、压 力等参数符合设计要求，同时检查喷 头的响应时间和覆盖范围。
安装要点
遵循设计图纸
严格按照设计图纸进行 安装，不得随意更改管 道和喷头的位置及数量
。
保证质量
选用优质的材料和设备 ，确保系统在使用过程 中能够稳定、可靠地工
确认阀门是否处于开启状态， 并确保无泄漏。
报警功能
测试报警功能是否正常，包括 报警阀、水流指示器等。
定期保养
管道清洗
定期对管道进行清洗，去除杂质和锈 蚀。
喷头清洗
定期对喷头进行清洗，确保其正常工 作。
阀门保养
对阀门进行润滑和紧固，确保其正常 工作。
报警功能测试
定期测试报警功能，确保其正常工作 。
常见故障与排除
技术性能
测试系统的各项技术性能指标 ，如水流、压力、喷头响应时
间等是否符合设计要求。
文档资料
确保相关的技术资料和验收记 录齐全、完整。
04
CATALOGUE
系统维护与保养
日常检查
每日检查
检查系统是否正常工作，包括 喷头、管道、水源等。
外观检查
自动喷水灭火系统培训课件
消防水池
消防水池
浮球阀
消防水池
浮球液位控制器
消防水池
消防水池容积=室外消防用水量*火灾延续时间+室内消防用水量*火灾延续时间
消防水池
消防水箱
采用高压给水系统时，可不设高位消防水箱。 当采用临时高压给水系统时，应设高位消防水箱。 当高位消防水箱不能满足设计静压要求时，应设增压设施。
消防水泵房
工作原理
火灾发生时，闭式喷头破裂，有压水由喷头喷出；这时 水流产生了流动，水流指示器随后向火灾报警控制器发出报
警信号；管网内压力持续下降，湿式报警阀打开持续供水并
发出声报警信号，压力开关同时输出电报警信号，启动消防 泵。
消防给水系统
消防给水系统主 要由消防水源（市 政管网、水池、水 箱）、供水设施设 备（消防水泵、消 防增（稳）压设施 、水泵接合器）和 给水管网（阀门） 等构成。
消防系统培训课件
自动喷水灭火系统
系统分类
设置场所
性质重要、火灾频率高、火灾危险性大；
人员集中、不易疏散、外部增援较困难的
建筑或场所。
优缺点及适用范围
优点： 随时处于准工作状态，自动喷水灭火、自动报警火灾所处楼层及区域； 能迅速扑灭初期火灾，使火灾不易扩散，灭火成功率高； 缺点： 管网内始终充满有压水，如渗漏会损毁建筑装饰和影响建筑的使用。 适用范围： 气候温度：温度不低于4℃，且不高于70℃的场所。
喷淋管网
防火封堵
吊架
闭式喷头
按热敏元件可分为：玻璃球洒水喷头和易熔元件喷头； 按其安装形式可分为：下垂型、直立型、普通型、边墙型四种； 按其灵敏度可分为：标准响应、特殊响应、快速响应； 按其连接螺纹和流量大小可分为：
DN15喷头、大口径喷头、大流量喷头等等；
自动灭火系统培训课件
开式系统： 雨淋灭火系统 水幕系统 水喷雾灭火系统
§2 湿式系统的组成
湿式自动喷水灭火系统组成
由洒水喷头、报警阀组、水流报警装置（水流指示器或压 力开关）等组件，以及管道、供水设施组成。
特点：准工作状态时管道内充满用于启动系统的有压水， 采用闭式喷头。
优点：灭火动作快，经济，使用广泛。缺点：容易产生水 渍。
使用条件：40C≤环境温度≤700C。
一 、洒水喷头
1、闭式洒水喷头
闭式喷头是一种由感温元件控制开启的喷头，它在火灾 的热气流中能自动启动，不能恢复原状。
下图为喷头动作过程。
按感温元件：闭式喷头分为易熔元件喷头和玻璃球喷头。
玻璃球内装有高膨胀率的液体（红 色68度、黄色79度、绿色93度）
感温元件为易熔合金
由试水阀、压力表及试水接头 组成。检验系统的可靠性，测试 系统能否在开放一只喷头最不利 条件下可靠报警并正常启动。测 试水流指示器、报警阀、压力开 关、水力警铃的动作是否正常， 配水管是否畅通，以及最不利点 处的喷头压力等。
六、消防水泵
消防水泵：消防水 泵是消防给水系统 的基础设施，是通 过叶轮的旋转将能 量传递给水，从而 增加水的动能、压 力，并将其输送到 灭火设备处，以满 足各种灭火设备的 水量、水压要求。
按安装形式可分为下垂型、直立型、普通型、边墙型 四种类型。
下垂型洒水喷头 直立型洒水喷头 边墙型洒水喷头 普通型洒水喷头
(2)、开式洒水喷头
二、湿式报警阀
压力开关
水力警铃
Hale Waihona Puke 水流方向 阀后试水阀 （常闭）
延时器
过滤器
阀前
报警管路阀 试铃阀（常
三、压力开关、水力警铃、延迟器
消防自动灭火系统培训课件
在运输过程中，应防止灭火剂受潮、曝晒、挤压和碰撞，避免与易燃 物、氧化物等混装混运。
使用期限
不同类型的灭火剂有不同的使用期限，应严格按照产品说明书的要求 进行储存和使用，过期或变质的灭火剂应及时更换。
04
CATALOGUE
控制阀组与管道系统
控制阀组结构和工作原理
控制阀组结构
控制阀组由主阀、电磁阀、压力开关 、水流指示器等组成，通过电气信号 控制阀门的开启和关闭。
控制阀组和管道系统维护保养
定期检查
定期对控制阀组和管道系统进行检查 ，包括外观、连接、密封等方面，确 保其处于良好状态。
清洗保养
定期清洗控制阀组和管道系统内部的 杂质和沉积物，保持其畅通无阻。
更换损坏部件
发现控制阀组或管道系统有损坏或老 化现象时，应及时更换相应部件，确 保系统的正常运行。
记录维护情况
气体探测器
通过监测空气中特定可燃气体 或有毒气体的浓度变化来探测
火灾。
探测器选型和布置原则
根据保护场所的特点选择合适的探测器类型，如对于大空间场所宜选用红外光束感 烟探测器。
探测器的布置应满足覆盖整个保护区域，并考虑到可能产生误报的因素，如避免安 装在风口、蒸汽等位置。
对于重要场所，可采用多种类型探测器的组合应用，以提高火灾探测的可靠性。
07
CATALOGUE
操作使用与日常管理
操作使用注意事项
熟悉系统组成
了解消防自动灭火系统的基本组 成，包括探测器、报警控制器、
灭火装置等。
掌握操作规程
按照规定的操作规程进行操作，确 保系统正常运行。
注意安全事项
在操作过程中，要注意安全，避免 发生意外事故。
日常检查和维护保养要求
使用期限
不同类型的灭火剂有不同的使用期限，应严格按照产品说明书的要求 进行储存和使用，过期或变质的灭火剂应及时更换。
04
CATALOGUE
控制阀组与管道系统
控制阀组结构和工作原理
控制阀组结构
控制阀组由主阀、电磁阀、压力开关 、水流指示器等组成，通过电气信号 控制阀门的开启和关闭。
控制阀组和管道系统维护保养
定期检查
定期对控制阀组和管道系统进行检查 ，包括外观、连接、密封等方面，确 保其处于良好状态。
清洗保养
定期清洗控制阀组和管道系统内部的 杂质和沉积物，保持其畅通无阻。
更换损坏部件
发现控制阀组或管道系统有损坏或老 化现象时，应及时更换相应部件，确 保系统的正常运行。
记录维护情况
气体探测器
通过监测空气中特定可燃气体 或有毒气体的浓度变化来探测
火灾。
探测器选型和布置原则
根据保护场所的特点选择合适的探测器类型，如对于大空间场所宜选用红外光束感 烟探测器。
探测器的布置应满足覆盖整个保护区域，并考虑到可能产生误报的因素，如避免安 装在风口、蒸汽等位置。
对于重要场所，可采用多种类型探测器的组合应用，以提高火灾探测的可靠性。
07
CATALOGUE
操作使用与日常管理
操作使用注意事项
熟悉系统组成
了解消防自动灭火系统的基本组 成，包括探测器、报警控制器、
灭火装置等。
掌握操作规程
按照规定的操作规程进行操作，确 保系统正常运行。
注意安全事项
在操作过程中，要注意安全，避免 发生意外事故。
日常检查和维护保养要求

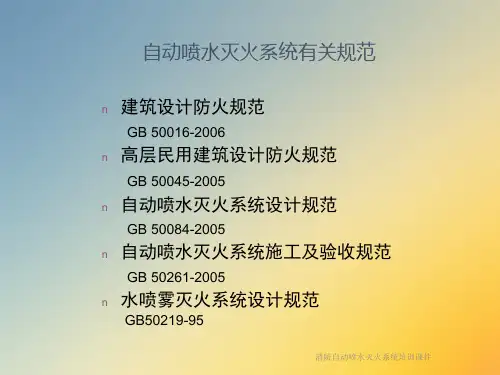

消防自动喷水灭火系统培训课件
自动喷水灭火系统的设置
本工程中共设置三种自动喷水灭火系统
常用类:
湿式灭火系统 预作用灭火系统
其他类：
水喷雾灭火系统
消防自动喷水灭火系统培训课件
湿式自动喷水灭火系统
WET PIPE SPRINKLER SYSTEMS
消防自动喷水灭火系统培训课件
湿式自动喷水灭火系统简介
工作原理： 火灾发生时，闭式喷头破裂，水由喷头喷出，管道中
n 安装位置：报警阀距地高度宜为1.2米，阀与侧墙的 净距不小于0.5米。
消防自动喷水灭火系统培训课件
湿式系统组件—湿式报警阀（图片）
消防自动喷水灭火系统培训课件
湿式系统组件—水流指示器
n 水流指示器是用于自动喷水 灭火系统中将水流信号转换 为电信号的一种报警装置。
n 设置要求：每个楼层和每个 建筑防火分区分别设置。当 一个防火分区含有多个楼层 时，同一分区的各楼层应分 别设置。
预作用系统组件—喷头
n 标准喷头：流量系数K=80的洒水喷头（玻璃球直径5mm, 俗称喷头5mm）。
n 干式下垂性喷头
消防自动喷水灭火系统培训课件
预作用自动喷水灭火系统启动原理
水流指示器 水力警铃
火
探测器1
灾
探测器2
火灾 报警 控制器
预
管
作 用
水
阀
道
喷 头
防 护 区
回
答
信
号
启泵
灭火
压力 开关
消防自动喷水灭火系统培训课件
水喷雾灭火系统
消防自动喷水灭火系统培训课件
水喷雾灭火系统简介
工作原理： 火灾发生时，火灾探测报警系统探测到火灾，发出报
警信号，同时开启雨淋报警阀；或由闭式喷头引导管线开 启雨淋报警阀。雨淋报警阀动作后，发出声、电报警信号， 电报警信号启动消防泵，消防泵给系统管道提供压力，使 水从喷头喷出进行灭火。 系统组成：
自动喷水灭火系统消防知识培训教学课件
01
自动喷水灭火系统概述
定义与原理
01
02
定义
原理
自动喷水灭火系统是一种在火灾发生时，能自动启动并喷水的灭火系 统，是建筑物内最重要的消防设施之一。
利用火灾发生时产生的热量使喷头热敏元件动作，喷头开启后，管网 中的压力水经喷头喷出，同时发出火灾报警信号。
系统组成及作用
组成
自动喷水灭火系统由水源、供水 设备、报警阀、管网、喷头等组 成。
建立完善的档案管理制度
对系统的安装、调试、验收、运行、 维护等全过程进行详细记录，方便后 续管理和维护。
06
自动喷水灭火系统在实际 应用中的案例分析
成功案例分享
案例一
大型商业综合体成功应用自动喷水灭 火系统。通过及时启动系统，有效控 制火势蔓延，保障人员安全疏散。
案例三
工业厂房火灾案例。自动喷水灭火系 统在火灾初期即启动，降低了财产损 失和人员伤亡。
常见问题解答
如何检查自动喷水灭火系统是否正常工作？ 自动喷水灭火系统可以扑灭哪些类型的火灾？ 在使用自动喷水灭火系统时需要注意哪些安全事项？
答：可以通过定期测试系统的响应时间、水流指示器的 准确性和喷头的喷水效果等方式来检查系统是否正常工 作。
答：自动喷水灭火系统主要适用于扑灭固体物质火灾， 如纸张、木材、布料等。对于液体、气体和金属火灾， 需要采用其他类型的灭火系统。
喷头类型及特点
03
闭式喷头
开式喷头
水幕喷头
平时呈封闭状态，达到预定温度时自动喷 水，分为玻璃球喷头和易熔元件喷头两种 。
平时呈开启状态，火灾发生时由火灾自动 报警系统控制开启雨淋报警阀组，使系统 管道内的水由喷头喷出。
用于形成水幕墙，起阻火、隔火、冷却作 用，不具备直接灭火的能力，属于防护冷 却系统。
自动喷水灭火系统培训课件
03
加强火源管理，杜绝违章用火、用电、用气
04
保持消防通道畅通，确保紧急情况下人员能够迅速疏散
05
定期进行消防演练，提高员工应急处置能力
06
消防安全管理
01
消防安全制度：建立健全消防安全管理制度，明确消防安全责任人和职责
02
消防安全培训：定期组织消防安全培训，提高员工消防安全意识和技能
03
消防安全设施：配备消防器材，定期检查维护，确保消防设施完好有效
培训目的：提高消防管理人员和操作人员的技能和素质，确保自动喷水灭火系统的正常运行和消防安全
培训方式：理论授课、实际操作、案例分析等相结合，注重实际操作和实际应用能力
自动喷水灭火系统的原理
自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关等部件组成。
当发生火灾时，温度升高使洒水喷头的热敏感元件动作，洒水喷头开启，开始喷水灭火。
自动喷水灭火系统能够降低火灾扑救成本，减少消防人员的工作压力。
培训目的和意义
提高员工消防安全意识
01
掌握自动喷水灭火系统的原理和操作方法
02
提高火灾应急处理能力
03
降低火灾损失，保障生命财产安全
04
培训对象和范围
培训对象：消防管理人员、消防设施操作人员、消防安全管理人员等
培训范围：自动喷水灭火系统的原理、设计、安装、调试、维护、管理等方面
04
消防泵：消防泵、消防水泵等
05
消防报警系统：火灾报警器、烟雾报警器等
06
消防逃生设备：消防梯、消防逃生绳等
消防检查和整改
检查内容：消防设施、消防通道、消防器材等
检查频率：定期检查，发现隐患及时整改
整改措施：更换损坏的消防设施、清理消防通道、补充消防器材等
加强火源管理，杜绝违章用火、用电、用气
04
保持消防通道畅通，确保紧急情况下人员能够迅速疏散
05
定期进行消防演练，提高员工应急处置能力
06
消防安全管理
01
消防安全制度：建立健全消防安全管理制度，明确消防安全责任人和职责
02
消防安全培训：定期组织消防安全培训，提高员工消防安全意识和技能
03
消防安全设施：配备消防器材，定期检查维护，确保消防设施完好有效
培训目的：提高消防管理人员和操作人员的技能和素质，确保自动喷水灭火系统的正常运行和消防安全
培训方式：理论授课、实际操作、案例分析等相结合，注重实际操作和实际应用能力
自动喷水灭火系统的原理
自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关等部件组成。
当发生火灾时，温度升高使洒水喷头的热敏感元件动作，洒水喷头开启，开始喷水灭火。
自动喷水灭火系统能够降低火灾扑救成本，减少消防人员的工作压力。
培训目的和意义
提高员工消防安全意识
01
掌握自动喷水灭火系统的原理和操作方法
02
提高火灾应急处理能力
03
降低火灾损失，保障生命财产安全
04
培训对象和范围
培训对象：消防管理人员、消防设施操作人员、消防安全管理人员等
培训范围：自动喷水灭火系统的原理、设计、安装、调试、维护、管理等方面
04
消防泵：消防泵、消防水泵等
05
消防报警系统：火灾报警器、烟雾报警器等
06
消防逃生设备：消防梯、消防逃生绳等
消防检查和整改
检查内容：消防设施、消防通道、消防器材等
检查频率：定期检查，发现隐患及时整改
整改措施：更换损坏的消防设施、清理消防通道、补充消防器材等
消防培训自动喷水灭火系统培训教程
05
管道：用于输送灭火用水，分为镀锌钢管、不锈钢管、铜管等 类型
06
水泵：用于提供灭火用水的压力，分为离心泵、轴流泵、混流 泵等类型
系统设计及安装要求
01
系统设计应符合 国家消防法规和
标准
02
系统应具有足够 的供水能力，保
证灭火效果
03
系统应设置合理 的喷头布置和喷 水强度，保证灭
火效果
04
系统应设置可靠 的报警和联动控 制装置，保证系
01
系统组成：主要由喷头、报警阀、管道、水泵等组成
02
工作原理：当发生火灾时，温度升高，使喷头玻璃球破裂，水 流出，触发报警阀，启动水泵，向管道供水，实现自动灭火
03
喷头类型：根据不同场所和需求，有闭式喷头、开式喷头、易 熔合金喷头等类型
04
报警阀：用于控制水流，分为湿式报警阀、干式报警阀、预作 用报警阀等类型
02
火灾报警控 制器：用于 接收和处理 火灾探测器 信号
03
联动控制装 置：用于控 制消防设施 的启动和停 止
04
火灾报警系 统设计：根 据建筑物特 点和消防要 求进行设计
火灾扑救
01
发现火灾后立 即报警，拨打
119
04
利用消防栓连 接水带，打开 阀门，进行灭
火
02
关闭电源，关 闭燃气阀门
05
组织人员疏散， 保持冷静，有
消防设施分类
灭火设施：灭火器、消 防栓、灭火毯等
报警设施：火灾报警器、 烟雾探测器等
疏散设施：疏散通道、 安全出口、应急照明等
防护设施：防火门、防 火卷帘、防火墙等
消防车：消防车、消防 艇、消防直升机等
消防装备：消防服、消 防头盔、消防靴等
自动喷水灭火系统培训课件
灭火效果好：通过喷洒水或其他灭火剂，能够迅速降低火 灾区域的温度，有效控制火势蔓延。
应用范围广：适用于各种不同类型的火灾场景，如固体可 燃物火灾、液体可燃物火灾、气体可燃物火灾等。
对人员安全影响小：相比其他消防手段，自动喷水灭火系 统对人员安全影响较小，能够减少人员伤亡和财产损失。
02
自动喷水灭火系统组成及工作 原理
加强员工消防安全培训，提高应 急响应能力
案例三
事故原因
01电线短路引发火灾 Nhomakorabea处理结果
02
对责任人进行刑事追责，并督促整改
经验教训
03
规范电气线路敷设，加强火源管理，定期检查消防设施
THANKS
谢谢您的观看
喷头选型与布置
根据场所环境和火灾特点，选择合适的喷头类型 和布置方式，确保喷水效果和覆盖范围。
3
管网系统设计
根据喷头数量和布置，设计合理的管网系统，包 括管道材质、管径、连接方式等，以确保系统供 水可靠。
喷头布置原则与间距要求
喷头布置原则
喷头布置应遵循均匀、分散、对称的原则，确保喷水效果和 覆盖范围。
报警阀组的工作原理
当火灾发生时，温度升高导致喷头破 裂，水流通过管道系统到达报警阀组 ，触发报警装置并启动灭火系统。
报警阀组由报警阀、水流指示器、压 力开关等组成。
水泵接合器
水泵接合器的作用
水泵接合器用于连接消防水泵和 自动喷水灭火系统，确保水能够 从消防水泵输送到自动喷水灭火
系统。
水泵接合器的种类
技术要求
确保管道连接牢固，喷头位置正确，阀门启闭灵活等。
调试运行及验收标准
调试运行
对系统进行调试，检查系统运行是否 正常。
消防--自动喷水灭火系统(雨淋)ppt
雨淋自动喷水灭火系统
五、运行状态检查
⑶调试准备 ①关闭水源供水阀门和管网配水干管的闸阀； ②关闭雨淋报警阀控制阀门（蝶阀或闸阀）、手动阀和
电磁阀； ③缓慢打开水源供水阀门直至全开，向供水管道供水； ④缓慢打开隔膜室（控制腔）供水阀直至全开，向隔膜
室供水；（注：紧急手动控制装置盒内的手动阀可用 作膜片室管路的排气口），此时，水源压力表与控制 管路压力表的压力指示应相同； ⑤关闭试警铃阀和放水阀； ⑥缓慢打开雨淋报警阀控制阀门（蝶阀或闸阀）至全开， 使雨淋报警阀进口侧充水。 ⑦打开报警管路球阀（平时常开）； ⑧检查雨淋报警阀及其附件，没有水从排水阀排出或水 力警铃不发出报警声响，证明雨淋报警阀密封正常。
5.供水压力表 用途：显示供水压力。
6.火力警铃 用途：产生声报警。
雨淋自动喷水灭火系统
四、系统各部件构成及用途
7.压力开关 用途：产生报警电信号或启动消防水泵。
8.试警铃球阀 用途：手动打开后，可在雨淋阀关闭
状态下试警铃。 状态：常闭。
9.手动快开阀 用途：手动打开，使压力腔泄压而
启动主阀。 状态：常闭。
用途特征代号 ：G：仅适用于防火分隔用水幕喷头 ； L：仅适用于防护冷却用水幕喷头 ； T：同时适用于防火分隔和防护冷却的通用型水幕喷头。
雨淋自动喷水灭火系统
五、运行状态检查
⑴雨淋报警阀组宜设在安全及易于操作的地点，报警 阀距地面的距离宜为1.2m，报警阀组的位置应靠近被 保护区和便于安装、检修，以及温度不低于4℃且不 高于70℃的环境内。雨淋报警阀安装前应冲洗管网， 为便于检修，雨淋阀阀前及阀后应安装控制阀，在系 统处于准工作状态控制阀门应处于开启状态。水力警 铃设在值班室或附近的走道内，水力警铃与报警阀连 接的管道，其管径应为20mm，总长不宜大于20m。
建筑物火灾自动喷水灭火系统培训
详细描述
自动喷水灭火系统由喷头、管道、报警阀和探测器等组件组成。当火灾发生时 ，探测器感应到高温和烟雾，触发报警阀开启，管道内的水迅速通过喷头喷出 ，扑灭火灾。
系统的重要性与作用
总结词
自动喷水灭火系统在建筑物火灾防控中具有至关重要的作用。
详细描述
自动喷水灭火系统能够在火灾初期阶段迅速扑灭火源，有效控制火势蔓延，减少 火灾损失。同时，系统的喷水动作还能为建筑物内的人员提供疏散指示和逃生时 间。
在火灾发生时，应迅速找到并控制喷水 灭火系统的水源，确保足够的水量供应 。同时，应密切关注系统的压力变化， 及时调整或增援。
VS
火源定位
在启动喷水灭火系统之前，应迅速定位火 源，了解火势情况，以便采取更有针对性 的灭火措施。火源定位可以通过观察烟雾 、火焰和热气流等迹象来确定。
人员疏散与救援
疏散指引
技术创新
研发更高效、智能的喷头、管网等组件，提升系统的快速响应和 灭火性能。
系统集成
探索与其他消防系统的集成，如与火灾报警系统、气体灭火系统等 相互配合，提高综合灭火效果。
标准化与规范
制定更严格的行业标准和操作规范，确保系统的安全可靠性和合规 性。
未来培训计划与目标
培训计划
定期开展新员工培训、在岗员工技能提升培 训以及针对特定需求的专项培训。
水泵
水泵的作用
水泵是自动喷水灭火系统中的重要动力设备，它能够提供足够的压力，使水通过管道输送到喷头。
水泵的选型
水泵的选型应根据系统的流量和扬程进行选择，以确保系统能够正常运行并提供足够的供水压力。
水箱
水箱的作用
水箱是自动喷水灭火系统中的储水设 备，它能够储存一定量的水，为系统 提供水源。
水箱的容量
自动喷水灭火系统由喷头、管道、报警阀和探测器等组件组成。当火灾发生时 ，探测器感应到高温和烟雾，触发报警阀开启，管道内的水迅速通过喷头喷出 ，扑灭火灾。
系统的重要性与作用
总结词
自动喷水灭火系统在建筑物火灾防控中具有至关重要的作用。
详细描述
自动喷水灭火系统能够在火灾初期阶段迅速扑灭火源，有效控制火势蔓延，减少 火灾损失。同时，系统的喷水动作还能为建筑物内的人员提供疏散指示和逃生时 间。
在火灾发生时，应迅速找到并控制喷水 灭火系统的水源，确保足够的水量供应 。同时，应密切关注系统的压力变化， 及时调整或增援。
VS
火源定位
在启动喷水灭火系统之前，应迅速定位火 源，了解火势情况，以便采取更有针对性 的灭火措施。火源定位可以通过观察烟雾 、火焰和热气流等迹象来确定。
人员疏散与救援
疏散指引
技术创新
研发更高效、智能的喷头、管网等组件，提升系统的快速响应和 灭火性能。
系统集成
探索与其他消防系统的集成，如与火灾报警系统、气体灭火系统等 相互配合，提高综合灭火效果。
标准化与规范
制定更严格的行业标准和操作规范，确保系统的安全可靠性和合规 性。
未来培训计划与目标
培训计划
定期开展新员工培训、在岗员工技能提升培 训以及针对特定需求的专项培训。
水泵
水泵的作用
水泵是自动喷水灭火系统中的重要动力设备，它能够提供足够的压力，使水通过管道输送到喷头。
水泵的选型
水泵的选型应根据系统的流量和扬程进行选择，以确保系统能够正常运行并提供足够的供水压力。
水箱
水箱的作用
水箱是自动喷水灭火系统中的储水设 备，它能够储存一定量的水，为系统 提供水源。
水箱的容量
自动喷水灭火系统培训课件
报警阀
报警阀类型
介绍不同类型报警阀的特点和应用场景 ，如湿式报警阀、干式报警阀、雨淋报 警阀等。
VS
报警阀组成
说明报警阀的组成部件和功能，包括阀体 、阀瓣、密封圈、信号输出装置等。
水源及供水设施
水源类型
介绍自动喷水灭火系统可利用的水源类型，如市政供水、自备井、游泳池等。
供水设施
说明供水设施的组成和功能，包括水箱、水泵、水阀等。
控制装置
控制类型
介绍不同类型控制装置的特点和应用场景， 如电动控制装置、气动控制装置、液动控制 装置等。
控制功能
说明控制装置的主要控制功能和操作要求， 包括远程启动、停止、故障排除等。
03
自动喷水灭火系统的设计
设计参数的确定
1 2
3
喷水强度
根据火灾危险等级确定喷水强度，一般不得小于4L/（ min·m²）。
施工队伍准备
选择具有相关资质和经验 的施工队伍，确保施工质 量和安全。
施工现场准备
清理施工现场的杂物和障 碍物，确保施工顺利进行 。
喷头和管道的安装及报警阀的调试
喷头选择与安装
根据设计要求选择合适的 喷头型号和规格，按照规 范进行安装，确保喷头能 够准确覆盖保护区域。
管道安装
根据设计图纸要求，安装 自动喷水灭火系统的管道 ，确保管道连接牢固、畅 通无阻。
报警阀调试
在报警阀安装完成后，进 行调试，确保报警阀能够 及时响应并发出警报。
控制装置的调试和系统的联动测试
要点一
控制装置调试
要点二
系统联动测试
检查控制装置的线路连接是否正确，进行控制装置的调试 ，确保能够正常接收信号并控制自动喷水灭火系统的工作 。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*容积式延迟器通常排水和进水是同时进行（排水小于进水） *另：具有水力机械的延迟器在进水时排水口关闭，进水停止时排水 口自动打开
波动来源1：系统管网和阀门组件的微小内漏和外漏引起 的泵停启所产生的压力波动。
波动来源2：系统官网内残余气体的的压缩膨胀产生的压 力波动
延时规范：适用时间5S～90S，排空时间5Min
水流指示器构造
可调节螺 丝控制多 少的水流 量可启动
开关
水流方向
铰轴
水的流动力经过浆片的传动 通过铰轴和弹簧的作用启动
微动开关进行报警
不知道自己缺点的人，一辈子都不会想要改善。成功的花，人们只惊慕她现时的明艳！然而当初她的芽儿，浸透了奋斗的泪泉，洒遍了牺牲的血雨。成功的条件在于勇气和 信乃是由健全的思想和健康的体魄而来。成功了自己笑一辈子，不成功被人笑一辈子。成功只有一个理由，失败却有一千种理由。从胜利学得少，从失败学得多。你生而有 前进，形如蝼蚁。你一天的爱心可能带来别人一生的感谢。逆风的方向，更适合飞翔。只有承担起旅途风雨，才能最终守得住彩虹满天只有创造，才是真正的享受，只有拚 活。知识玩转财富。志不立，天下无可成之事。竹笋虽然柔嫩，但它不怕重压，敢于奋斗、敢于冒尖。阻止你前行的，不是人生道路上的一百块石头，而是你鞋子里的那一 爱，不必呼天抢地，只是相顾无言。最值得欣赏的风景，是自己奋斗的足迹。爱的力量大到可以使人忘记一切，却又小到连一粒嫉妒的沙石也不能容纳。生活不可能像你想 不会像你想的那么糟。时间告诉你什么叫衰老，回忆告诉你什么叫幼稚。不要总在过去的回忆里缠绵，昨天的太阳，晒不干今天的衣裳。实现梦想往往是一个艰苦的坚持的 到位，立竿见影。那些成就卓越的人，几乎都在追求梦想的过程中表现出一种顽强的毅力。世界上唯一不变的字就是“变”字。事实胜于雄辩，百闻不如一见。思路决定出 细节决定成败，性格决定命运虽然你的思维相对于宇宙智慧来说只不过是汪洋中的一滴水，但这滴水却凝聚着海洋的全部财富；是质量上的一而非数量上的一；你的思维拥 所有过不去的都会过去，要对时间有耐心。人总会遇到挫折，总会有低潮，会有不被人理解的时候。如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希 个人不知道他要驶向哪个码头，那么任何风都不会是顺风。沙漠里的脚印很快就消逝了。一支支奋进歌却在跋涉者的心中长久激荡。上天完全是为了坚强你的意志，才在道 碍。拥有资源不能成功，善用资源才能成功。小成功靠自己，大成功靠团队。炫耀什么，缺少什么；掩饰什么，自卑什么。所谓正常人，只是自我防御比较好的人。真正的 防而又不受害。学习必须如蜜蜂一样，采过许多花，这才能酿出蜜来态度决定高度。外在压力增加时，就应增强内在的动力。我不是富二代，不能拼爹，但为了成功，我可 站在万人中央成为别人的光。人一辈子不长不短，走着走着，就进了坟墓，你是要轰轰烈烈地风光下葬，还是一把骨灰撒向河流山川。严于自律：不能成为自己本身之主人 他周围任何事物的主人。自律是完全拥有自己的内心并将其导向他所希望的目标的惟一正确的途径。生活对于智者永远是一首昂扬的歌，它的主旋律永远是奋斗。眼泪的存 伤不是一场幻觉。要不断提高自身的能力，才能益己及他。有能力办实事才不会毕竟空谈何益。故事的结束总是满载而归，就是金榜题名。一个人失败的最大原因，是对自 的信心，甚至以为自己必将失败无疑。一个人炫耀什么，说明内心缺少什么。一个人只有在全力以赴的时候才能发挥最大的潜能。我们的能力是有限的，有很多东西飘然于 之外。过去再优美，我们不能住进去；现在再艰险，我们也要走过去！即使行动导致错误，却也带来了学习与成长；不行动则是停滞与萎缩。你的所有不甘和怨气来源于你 你可以平凡，但不能平庸。懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。平凡的脚步也可以走完伟大的行程。平静的湖面锻炼不出精 生活打造不出生活的强者。人的生命似洪水在奔流，不遇着岛屿、暗礁，难以激起美丽的浪花人生不怕重来，就怕没有将来。人生的成败往往就在于一念之差。人生就像一 为你在看别人耍猴的时候，却不知自己也是猴子中的一员！人生如天气，可预料，但往往出乎意料。人生最大的改变就是去做自己害怕的事情。如果不想被打倒，只有增加 你向神求助，说明你相信神的能力；如果神没有帮助你，说明神相信你的能力。善待自己，不被别人左右，也不去左右别人，自信优雅。活是欺骗不了的，一个人要生活得 象这杯浓酒,不经三番五次的提炼呵,就不会这样一来可口！生命不止需要长度，更需要宽度。时间就像一张网，你撒在哪里，你的收获就在哪里。世上最累人的事，莫过于 你感到痛苦时，就去学习点什么吧，学习可以使我们减缓痛苦。当世界都在说放弃的时候，轻轻的告诉自己：再试一次。过错是暂时的遗憾，而错过则是永远的遗憾！很多 结果，但是不努力却什么改变也没有。后悔是一种耗费精神的情绪后悔是比损失更大的损失，比错误更大的错误所以不要后悔。环境不会改变，解决之道在于改变自己。积 成功者的最基本要素。激情，这是鼓满船帆的风。风有时会把船帆吹断；但没有风，帆船就不能航行。即使道路坎坷不平，车轮也要前进；即使江河波涛汹涌，船只也航行 粹取出来的。浪费时间等于浪费生命。老要靠别人的鼓励才去奋斗的人不算强者；有别人的鼓励还不去奋斗的人简直就是懦夫。不要问别人为你做了什么，而要问你为别人 遥远的梦想和最朴素的生活，即使明天天寒地冻，金钱没有高贵，低贱之分。金钱在高尚人的手中，就会变得高尚；金钱在庸俗人手中，就会变得低级庸俗。涓涓细流一旦 大海也就终止了呼吸。漫无目的的生活就像出海航行而没有指南针。如果我没有，我就一定要，我一定要，就一定能。上一秒已成过去，曾经的辉煌，仅仅是是曾经。其实 在昨天，而是失败在没有很好利用今天。千万人的失败，都有是失败在做事不彻底，往往做到离成功只差一步就终止不做了。强者征服今天，懦夫哀叹昨天，懒汉坐等明天 只是不来的人，要来，千军万马也是挡不住的。求人不如求己；贫穷志不移；吃得苦中苦；方为人上人；失意不灰心；得意莫忘形。人们总是在努力珍惜未得到的，而遗忘 告诉我，无理取闹的年龄过了，该懂事了。时间是个常数，但也是个变数。勤奋的人无穷��
湿式喷水灭火系统示意图
稳压水 源，消 防水箱
水流指示 器，信号 入火灾报 警中心 泵结合器
消防水源
最远处末端泄 水及压力表 湿式报警 阀等组件
火灾报警 控制中心
湿式系统的湿式报警阀（最多理
出口压力表 进口压力表
水力警铃
泄水阀
排排水水小小口口
压力开关 进水大口
喷水系统的主要元器件
湿式报警阀：只允许水流入湿式灭火系统， 并在规定压力、流量下驱动配套不见报警 的一种单向阀
接二次阀 门压力表
单向阀
通往喷头 源于水源
信号阀连接 延迟器和压
力开关
接进水阀 压力表
喷水系统的主要元器件
延时器：一个空容积的罐体、用来防止报警 装置在水压发生正常波动或者异常波动时 的误报警。
视系统工作状态
压力开关构造
把报警管路中的压力信号转换为电信号传输到火灾报警控制器
微动开关
调节压力 微的动大开小关
铰 弹性波纹密封垫
水流指示器目的
1、在系统开放一只喷头时应向消防中心 发出报警信号 2、应能够报告火灾发生的区域或部位 *管道水流的工作压力应该在0.14MPa至 1.2MPa
*报警驱动流量在15L/min ～37.5L/min
自动喷水灭火系统培训资料
消防服务事业部
2010年6月
喷水灭火系统讲解项目
• 几个系统的区别 • 针对湿式系统的构造讲解 • 湿式报警阀 • 水流指示器 • 压力开关 • 延时开关
自动喷水灭火系统的种类
几个系统的区别
湿式系统 保护区环境温度4℃≦ｔ≦70℃ 干式系统 保护区环境温度ｔ≦４℃或ｔ≧７０℃ 预作用系统 替代干式系统，对误喷场所要求高 雨淋系统 对火灾猛烈、燃烧迅速场所使用 水幕系统 对保护对象需要防火冷却分隔的场所
延迟器构造
进入压力开关
进水口
进入压力开关
排水口 容积式延迟器
自重可 使排水 孔翘起
进水口
排水口
压力开关
把报警管路中的压力信号转换为电信号传输到火灾报警控制器
• 组成由壳体、杠杆、固定铰、主副弹簧、 传立锥、弹性波纹密封管、水压腔、微动 开关
• 压力开关必须直立安装 • 对报警阀的报警管路水压的监视 • 对开式自动喷水系统则代替水流指示器监
波动来源1：系统管网和阀门组件的微小内漏和外漏引起 的泵停启所产生的压力波动。
波动来源2：系统官网内残余气体的的压缩膨胀产生的压 力波动
延时规范：适用时间5S～90S，排空时间5Min
水流指示器构造
可调节螺 丝控制多 少的水流 量可启动
开关
水流方向
铰轴
水的流动力经过浆片的传动 通过铰轴和弹簧的作用启动
微动开关进行报警
不知道自己缺点的人，一辈子都不会想要改善。成功的花，人们只惊慕她现时的明艳！然而当初她的芽儿，浸透了奋斗的泪泉，洒遍了牺牲的血雨。成功的条件在于勇气和 信乃是由健全的思想和健康的体魄而来。成功了自己笑一辈子，不成功被人笑一辈子。成功只有一个理由，失败却有一千种理由。从胜利学得少，从失败学得多。你生而有 前进，形如蝼蚁。你一天的爱心可能带来别人一生的感谢。逆风的方向，更适合飞翔。只有承担起旅途风雨，才能最终守得住彩虹满天只有创造，才是真正的享受，只有拚 活。知识玩转财富。志不立，天下无可成之事。竹笋虽然柔嫩，但它不怕重压，敢于奋斗、敢于冒尖。阻止你前行的，不是人生道路上的一百块石头，而是你鞋子里的那一 爱，不必呼天抢地，只是相顾无言。最值得欣赏的风景，是自己奋斗的足迹。爱的力量大到可以使人忘记一切，却又小到连一粒嫉妒的沙石也不能容纳。生活不可能像你想 不会像你想的那么糟。时间告诉你什么叫衰老，回忆告诉你什么叫幼稚。不要总在过去的回忆里缠绵，昨天的太阳，晒不干今天的衣裳。实现梦想往往是一个艰苦的坚持的 到位，立竿见影。那些成就卓越的人，几乎都在追求梦想的过程中表现出一种顽强的毅力。世界上唯一不变的字就是“变”字。事实胜于雄辩，百闻不如一见。思路决定出 细节决定成败，性格决定命运虽然你的思维相对于宇宙智慧来说只不过是汪洋中的一滴水，但这滴水却凝聚着海洋的全部财富；是质量上的一而非数量上的一；你的思维拥 所有过不去的都会过去，要对时间有耐心。人总会遇到挫折，总会有低潮，会有不被人理解的时候。如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希 个人不知道他要驶向哪个码头，那么任何风都不会是顺风。沙漠里的脚印很快就消逝了。一支支奋进歌却在跋涉者的心中长久激荡。上天完全是为了坚强你的意志，才在道 碍。拥有资源不能成功，善用资源才能成功。小成功靠自己，大成功靠团队。炫耀什么，缺少什么；掩饰什么，自卑什么。所谓正常人，只是自我防御比较好的人。真正的 防而又不受害。学习必须如蜜蜂一样，采过许多花，这才能酿出蜜来态度决定高度。外在压力增加时，就应增强内在的动力。我不是富二代，不能拼爹，但为了成功，我可 站在万人中央成为别人的光。人一辈子不长不短，走着走着，就进了坟墓，你是要轰轰烈烈地风光下葬，还是一把骨灰撒向河流山川。严于自律：不能成为自己本身之主人 他周围任何事物的主人。自律是完全拥有自己的内心并将其导向他所希望的目标的惟一正确的途径。生活对于智者永远是一首昂扬的歌，它的主旋律永远是奋斗。眼泪的存 伤不是一场幻觉。要不断提高自身的能力，才能益己及他。有能力办实事才不会毕竟空谈何益。故事的结束总是满载而归，就是金榜题名。一个人失败的最大原因，是对自 的信心，甚至以为自己必将失败无疑。一个人炫耀什么，说明内心缺少什么。一个人只有在全力以赴的时候才能发挥最大的潜能。我们的能力是有限的，有很多东西飘然于 之外。过去再优美，我们不能住进去；现在再艰险，我们也要走过去！即使行动导致错误，却也带来了学习与成长；不行动则是停滞与萎缩。你的所有不甘和怨气来源于你 你可以平凡，但不能平庸。懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。平凡的脚步也可以走完伟大的行程。平静的湖面锻炼不出精 生活打造不出生活的强者。人的生命似洪水在奔流，不遇着岛屿、暗礁，难以激起美丽的浪花人生不怕重来，就怕没有将来。人生的成败往往就在于一念之差。人生就像一 为你在看别人耍猴的时候，却不知自己也是猴子中的一员！人生如天气，可预料，但往往出乎意料。人生最大的改变就是去做自己害怕的事情。如果不想被打倒，只有增加 你向神求助，说明你相信神的能力；如果神没有帮助你，说明神相信你的能力。善待自己，不被别人左右，也不去左右别人，自信优雅。活是欺骗不了的，一个人要生活得 象这杯浓酒,不经三番五次的提炼呵,就不会这样一来可口！生命不止需要长度，更需要宽度。时间就像一张网，你撒在哪里，你的收获就在哪里。世上最累人的事，莫过于 你感到痛苦时，就去学习点什么吧，学习可以使我们减缓痛苦。当世界都在说放弃的时候，轻轻的告诉自己：再试一次。过错是暂时的遗憾，而错过则是永远的遗憾！很多 结果，但是不努力却什么改变也没有。后悔是一种耗费精神的情绪后悔是比损失更大的损失，比错误更大的错误所以不要后悔。环境不会改变，解决之道在于改变自己。积 成功者的最基本要素。激情，这是鼓满船帆的风。风有时会把船帆吹断；但没有风，帆船就不能航行。即使道路坎坷不平，车轮也要前进；即使江河波涛汹涌，船只也航行 粹取出来的。浪费时间等于浪费生命。老要靠别人的鼓励才去奋斗的人不算强者；有别人的鼓励还不去奋斗的人简直就是懦夫。不要问别人为你做了什么，而要问你为别人 遥远的梦想和最朴素的生活，即使明天天寒地冻，金钱没有高贵，低贱之分。金钱在高尚人的手中，就会变得高尚；金钱在庸俗人手中，就会变得低级庸俗。涓涓细流一旦 大海也就终止了呼吸。漫无目的的生活就像出海航行而没有指南针。如果我没有，我就一定要，我一定要，就一定能。上一秒已成过去，曾经的辉煌，仅仅是是曾经。其实 在昨天，而是失败在没有很好利用今天。千万人的失败，都有是失败在做事不彻底，往往做到离成功只差一步就终止不做了。强者征服今天，懦夫哀叹昨天，懒汉坐等明天 只是不来的人，要来，千军万马也是挡不住的。求人不如求己；贫穷志不移；吃得苦中苦；方为人上人；失意不灰心；得意莫忘形。人们总是在努力珍惜未得到的，而遗忘 告诉我，无理取闹的年龄过了，该懂事了。时间是个常数，但也是个变数。勤奋的人无穷��
湿式喷水灭火系统示意图
稳压水 源，消 防水箱
水流指示 器，信号 入火灾报 警中心 泵结合器
消防水源
最远处末端泄 水及压力表 湿式报警 阀等组件
火灾报警 控制中心
湿式系统的湿式报警阀（最多理
出口压力表 进口压力表
水力警铃
泄水阀
排排水水小小口口
压力开关 进水大口
喷水系统的主要元器件
湿式报警阀：只允许水流入湿式灭火系统， 并在规定压力、流量下驱动配套不见报警 的一种单向阀
接二次阀 门压力表
单向阀
通往喷头 源于水源
信号阀连接 延迟器和压
力开关
接进水阀 压力表
喷水系统的主要元器件
延时器：一个空容积的罐体、用来防止报警 装置在水压发生正常波动或者异常波动时 的误报警。
视系统工作状态
压力开关构造
把报警管路中的压力信号转换为电信号传输到火灾报警控制器
微动开关
调节压力 微的动大开小关
铰 弹性波纹密封垫
水流指示器目的
1、在系统开放一只喷头时应向消防中心 发出报警信号 2、应能够报告火灾发生的区域或部位 *管道水流的工作压力应该在0.14MPa至 1.2MPa
*报警驱动流量在15L/min ～37.5L/min
自动喷水灭火系统培训资料
消防服务事业部
2010年6月
喷水灭火系统讲解项目
• 几个系统的区别 • 针对湿式系统的构造讲解 • 湿式报警阀 • 水流指示器 • 压力开关 • 延时开关
自动喷水灭火系统的种类
几个系统的区别
湿式系统 保护区环境温度4℃≦ｔ≦70℃ 干式系统 保护区环境温度ｔ≦４℃或ｔ≧７０℃ 预作用系统 替代干式系统，对误喷场所要求高 雨淋系统 对火灾猛烈、燃烧迅速场所使用 水幕系统 对保护对象需要防火冷却分隔的场所
延迟器构造
进入压力开关
进水口
进入压力开关
排水口 容积式延迟器
自重可 使排水 孔翘起
进水口
排水口
压力开关
把报警管路中的压力信号转换为电信号传输到火灾报警控制器
• 组成由壳体、杠杆、固定铰、主副弹簧、 传立锥、弹性波纹密封管、水压腔、微动 开关
• 压力开关必须直立安装 • 对报警阀的报警管路水压的监视 • 对开式自动喷水系统则代替水流指示器监
