酸性水汽提装置节能优化概述

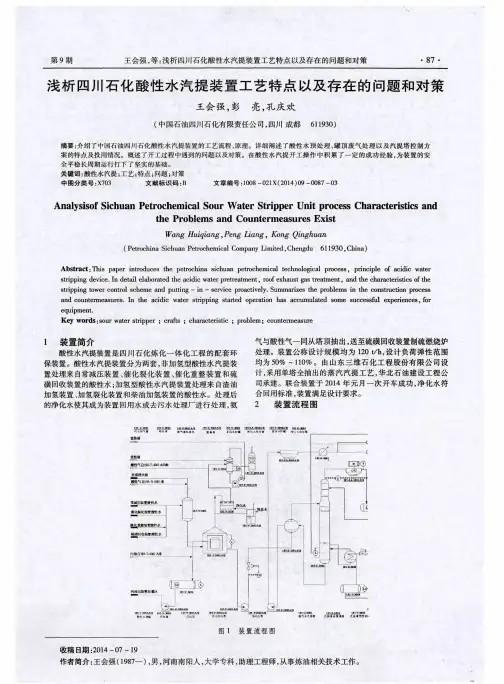

浅析四川石化酸性水汽提装置工艺特点以及存在的问题和对策
压力可以根据进 料量 、 进料温度 、 原料 质量 的变 化及 时 自动调
节 汽提塔供热量 并保 证净 化水质量 。汽提塔塔 顶温度 受制于
塔顶气相组成 ， 气相 中 Ｈ ： ｓ比例增 加 ， Ｈ ： ０ 比例减少 时 ， 塔顶
的。采用了塔底供 汽量 控制 系统 压力 ； 回流罐 出 口酸性气 调
８ 酸性 水汽提 塔 温度 、 压 力控 制方 案
节 阀控制汽提塔顶温 度的控制方案效 果 良好 。加强含 氨酸性 本 装置在 以塔底采 出为 主要 产品 ， 对塔 釜成 分要求 比对 气输送管线 （ １ ． ０ ＭＰ ａ蒸汽 ） 以及液位 计 、 压力表 （ Ｏ ． ４ Ｍ Ｐ ａ蒸
位上升 ， 堵塞进气 口造 成整 个脱 气 系统压 力 升高进 而 冲破水 平稳运行是很有必要 的。“ 罐 中罐 ” 技术的应用大大地提高的 封， 恶臭气味弥漫 。所 以在 日常操作 中 密切 注意脱 臭塔 底液 了装置的操作平 稳率 。脱 臭 吸 收加 干 法 吸 附达 到 了预期 目
位变化 ， 避免此类事件发生 。
对策 ： 实践证 明 空冷 后 温度 低 于 ８ ５ ＂ Ｃ易 造成 Ｎ Ｈ ４ ＨＳ结
干法催化氧化组合 脱 臭 技术 。一 级脱 臭 采 用 填 料塔 吸 收工 晶 ， 高于 ９ ３ ％ １ 混合酸性 气易带 液 。故 汽提塔 顶抽 出温度 应该 艺， 以Ｍ Ｄ Ｅ Ａ作为吸收剂 ， 去除 大部 分硫 化氢 ； 二 级脱臭 采用 控制在 ８ ５— ９ ３ ℃之 间为 宜。 于法固定床工艺 ， 去除 有机硫 、 少 量硫 化 氢及 烃烃 ， 达 到精脱 ９ ． ３ 含氨酸性气输送管线过长易堵塞 效果 ， 脱 臭剂采用 Ｄ Ｓ Ｃ一０ ５高硫容 脱硫 剂 ， 不 含铁 ， 不会 生成 被脱臭剂 的高 比表面活性 炭载体吸 附。经过半年 开工实践结
酸性水汽提-硫磺回收装置节能优化项目运行总结王迪

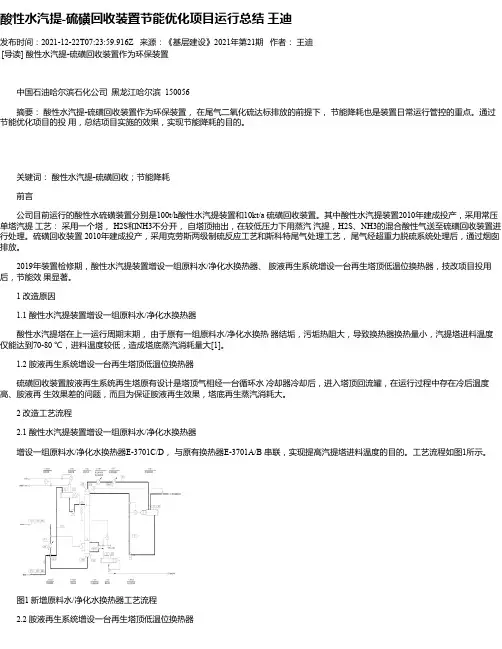

酸性水汽提-硫磺回收装置节能优化项目运行总结王迪发布时间：2021-12-22T07:23:59.916Z 来源：《基层建设》2021年第21期作者：王迪[导读] 酸性水汽提-硫磺回收装置作为环保装置中国石油哈尔滨石化公司黑龙江哈尔滨 150056摘要：酸性水汽提-硫磺回收装置作为环保装置，在尾气二氧化硫达标排放的前提下，节能降耗也是装置日常运行管控的重点。
通过节能优化项目的投用，总结项目实施的效果，实现节能降耗的目的。
关键词：酸性水汽提-硫磺回收；节能降耗前言公司目前运行的酸性水硫磺装置分别是100t/h酸性水汽提装置和10kt/a 硫磺回收装置。
其中酸性水汽提装置2010年建成投产，采用常压单塔汽提工艺：采用一个塔， H2S和NH3不分开，自塔顶抽出，在较低压力下用蒸汽汽提，H2S、NH3的混合酸性气送至硫磺回收装置进行处理。
硫磺回收装置 2010年建成投产，采用克劳斯两级制硫反应工艺和斯科特尾气处理工艺，尾气经超重力脱硫系统处理后，通过烟囱排放。
2019年装置检修期，酸性水汽提装置增设一组原料水/净化水换热器、胺液再生系统增设一台再生塔顶低温位换热器，技改项目投用后，节能效果显著。
1 改造原因1.1 酸性水汽提装置增设一组原料水/净化水换热器酸性水汽提塔在上一运行周期末期，由于原有一组原料水/净化水换热器结垢，污垢热阻大，导致换热器换热量小，汽提塔进料温度仅能达到70-80 ℃，进料温度较低，造成塔底蒸汽消耗量大[1]。
1.2 胺液再生系统增设一台再生塔顶低温位换热器硫磺回收装置胺液再生系统再生塔原有设计是塔顶气相经一台循环水冷却器冷却后，进入塔顶回流罐，在运行过程中存在冷后温度高、胺液再生效果差的问题，而且为保证胺液再生效果，塔底再生蒸汽消耗大。
2 改造工艺流程2.1 酸性水汽提装置增设一组原料水/净化水换热器增设一组原料水/净化水换热器E-3701C/D，与原有换热器E-3701A/B 串联，实现提高汽提塔进料温度的目的。
炼油装置酸性水系统运行分析及优化
１ ． １ 工 艺简 介
该炼化企业 ４套酸性水汽提装置全部在炼油
部， 分别为 １ 酸性 水 汽 提 装 置 ， 设 计 处 理 能力 为 ４ ０ ｔ ／ ｈ ； ２ 酸 性水 汽提 装置 ， 设计能力为 ６ ０ ｔ ／ ｈ ； ３
酸性 水 汽提 装 置 ， 设计 能力为 １ ３ ０ ｔ ／ ｈ ； ４ 酸 性 水 汽 提装置 ， 设 计能 力为 １ ３ ０ ｔ ／ ｈ 。各 套 酸性 水 汽提
统， 系统运 行 的好 坏 直 接 影 响 上 游装 置 的处 理 负 荷， 影 响炼 化 企业 经济 效益 ， 同时对周 围的环 境也 产 生 巨大影 响 。某 炼化 企业 自２ ０ １ ２年 １ １月炼 油
装 置 改造后 开 车 ， 已有 ４套 酸 性水 汽提 装 置 投 入
运行 ， 虽然 设计 处 理 量 的 总 和 能够 满 足 各 生 产 装 置 所产 生 的酸 性水 ， 但 是 随 着 生产 装 置 数 量 增 加 和规模 扩 大 ， 酸 性水 系统 流程 复 杂化 ， 加氢 装 置含 氨 酸性 水量 增 加 ， 以及 酸性 水 装 置 自身 运 行 不 稳 定 等 因素 ， 造成 酸性 水 系统运 行存 在一 些 问题 ， 因 此 需对 酸性 水 系统进 行 进一 步优 化 。
汽 提装 置无 侧 线抽 氨 ， 氨 气 与硫 化 氢 气 体 经 塔 顶 共 同送 ２ 硫磺 处理 。
１ ． ２ 原 ： ４套 酸 性 水 装 置 总 的处 理 能力 和装 置设 计 能力 接 近 平 衡 ， 但 是 总 的 最 大处
第３ ３ 卷
２ ０ １ ７ 年
第３ 期
６ 月
石 油 化 工 技 术 与 经 济
Ｔｅ ｃ ｈｎ ｏ ｌ ｏ ｇ ｙ ＆ Ｅｃ ｏ ｎｏ ｍｉ ｃ ｓ ｉ ｎ Ｐｅ ｔ ｒ ｏ ｃ ｈ ｅ ｍｉ ｃ ａ ｌ ｓ
酸性水汽提系统失效分析及优化

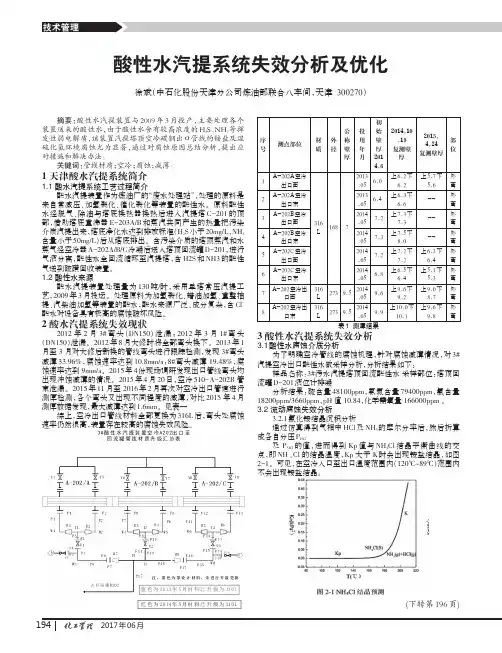

酸性水汽提系统失效分析及优化
徐斌（中石化股份天津分公司炼油部联合八车间，天津 300270）
摘要：酸性水汽提装置与 2009 年 3 月投产，主要处理各个 装置送来的酸性水，由于酸性水含有较高浓度的 H2S、NH3等挥 发性弱电解质，该装置汽提塔顶空冷碳钢出口管线的铵盐及湿 硫化氢环境腐蚀尤为显著，通过对腐蚀原因总结分析，提出应 对措施和解决办法。
综上，空冷出口管线材料全部更换为 316L 后，弯头处腐蚀 速率仍然很高，装置存在较高的腐蚀失效风险。
序 号
测点部位
初
公 投 始 2014.10
材 外称 用 质 径壁 年
壁 厚
.19 复测壁
2015. 4.24 复测壁厚
部 位
厚 月 201 厚
4.6
1 A-202A 空冷 出口西
2013 6.0 上 6.2 下 上 5.7 下 外
.05
6.2
5.6 弯
2 A-202A 空冷 出口东
2013 6.4 上 6.3 下
--
外
.05
6.6
弯
3 A-202B 空冷
2014 7.2 上 7.3 下
--
外
出口西
316 168 7 .05
7.3
弯
A-202B 空冷 L
2014
上 7.5 下
外
4
出口东
.05 7.3
8.0
--
弯
A-202C 空冷
5
出口西
2014
上 7.2 下 上 6.3 下 外
.05 7.2
7.2
6.4 弯
6 A-202C 空冷 出口东
2014 6.8 上 6.5 下 上 5.1 下 外
酸性水单塔加压侧线抽出汽提工艺的节能优化
图 ３ 酸性水热进料流程图
３．２．２ 改造内容 ①将 Ｅ６０９Ａ／Ｂ拆分成 Ｅ６０９Ａ和 Ｅ６０９Ｂ两台单
独换热器，Ｅ６０９Ａ更名为 Ｅ６０４Ｂ，作为净化水 －热媒 水换热器，Ｅ６０９Ｂ放在原位置。②新增低温热管线 及阀门至净化水 －热媒水换热器 Ｅ６０４Ｂ处。③将 净化水去常压装置管线改至净化水冷却器 Ｅ６０９Ｂ 前净化水管线上。 ３．２．３ 改造效果及效益
后 温 度 ９０℃ （输 出 低 温 热 ）。净 化 水 净 化 水 （１３．４５６ｔ／ｈ，９５℃）经酸性水 －净化水一级换热器 Ｅ６０４和酸性 水 （１２．５ｔ／ｈ，４２．１℃）换 热，净 化 水 换 后温度 ７７℃，换后净化水直接去常压装置。将净化 水去常压装置管线改至净化水冷却器 Ｅ６０９Ｂ前净 化 水 管 线 上，剩 余 的 净 化 水 通 过 净 化 水 冷 却 器 Ｅ６０９Ｂ冷却后去催化装置，酸性水热进料流程图如 图 ３所示。
３．１ 酸性水进料流程优化 ３．１．１ 方案
冷进料：一股酸性水（２．５ｔ／ｈ，３５℃）直接进酸 性水汽提塔 Ｃ６０１，若酸性水温度 ＞３５℃，则先经冷 进料冷却器 Ｅ６０１和循环水换热，酸性水换至 ３５℃ 后，再进酸性水汽提塔 Ｃ６０１。
热进料：另 一 股 酸 性 水 （１２．５ｔ／ｈ，３５℃）经 新 增一、二级分凝液 －酸性水换热器 Ｅ６０８Ｂ和一、二
位号 Ｅ６０４
名称 酸性水和净化水一级换热器
工作介质
管
酸性水
壳
净化水
温度 ／℃
入口
出口
２７ １２９．６
６０ ９９．６
传热温差 ／℃
６８．７
Ｅ６０３ Ｅ６０５
一级冷凝冷却器 二级冷凝冷却器
管 壳
酸性水 侧线气
浅议酸性水汽提装置技术改造
浅议酸性水汽提装置技术改造摘要：酸性水如果没有及时得到处理，即影响环境同时也影响人们的身体健康，尤其伴随着近几年人们对于生活环境的关注程度越来越高，对于酸性水的处理成为了人们研究的焦点问题，酸性水汽提装置被用于处理酸性水，但酸性水汽提装置仍存有诸多问题影响酸性水的处理效果，本文分析了该装置存在的问题，并提出相应的改善对策建议，以供参考。
关键词：酸性水酸性水汽提装置改造酸性水中含有较多硫化物和氨，同时含有酚、氰化物和油等污染物，直接排出会对环境造成较大的危害，所以必须要经过处理之后，使水中的污染物含量达到一定标准后，才可以排出。
目前，我国酸性水处理大多数采用蒸汽汽提法。
三十多年来，国内设计、科研单位、高等院校及炼油厂对改进和提高酸性水汽提工艺做了大量工作，使其在汽提理论、计算程序、工程设计及生产操作等方面都取得了可喜成果，国内许多炼油厂在酸性水汽提装置的设计和操作等方面做了多项技术改进，并且开发了适合于不同工况的多种酸性水蒸汽汽提工艺。
一、酸性水的来源常减压污水：降压塔顶要注入氨水，中和酸性污染物，防止设备腐蚀，通过相应的汽液分离罐会分离出含氨污水，主要成分为含氨污水、悬浮汽油、汽态烃类。
催化污水：提升管中加入蒸汽与渣油、蜡油形成雾化混合物进行催化反应，从分馏塔顶回流罐及吸收稳定回用水中产生含硫含氨污水，成分为含硫含氨污水、悬浮汽油、气态烃类、H2S、氯化物。
焦化污水：渣油中含硫化物和氨氮，在加热炉内注入除盐水，提高流速防止结焦，经过焦炭塔从分馏塔顶冷凝分离出含硫含氨污水，成分为含硫含氨污水、悬浮汽油、气态烃类、焦粉、酸性水预处理酸性水脱气。
二、酸性水汽提工艺1.单塔加压侧线抽出汽提工艺单塔加压侧线抽出汽提的流程是以冷原料水或净化水作为冷进料打入汽提塔顶部，将塔顶温度降低后，实现硫化氢、二氧化碳从污水中分离的过程；经与净化水换热后的原料水作为热进料打人塔的上部，塔底部由重沸器或蒸汽直接供热，将硫化氢、二氧化碳和氨气从污水中分离出来，塔底排出合格的净化水，塔中部形成一个硫化氢含量最少、氨气浓度最高的区域，由此抽出富氨侧线气，实现氨气从污水中分离的过程。
酸性水汽提装置节能降耗优化改造
酸性水汽提装置节能降耗优化改造孙宁飞;高庆安;何保正;于洋【摘要】介绍了中国石油化工股份有限公司洛阳分公司两套110 t/h酸性水汽提装置的基本情况,以Ⅱ套酸性汽提装置为例简要说明了其工艺原理.为优化酸性水汽提装置,达到降低能耗和提高废物回收利用的目的,对装置实施了用酸性水代替酸性水汽提塔顶净化水、酸性水汽提塔注废碱渣、塔底净化水优化回用等一系列节能环保改造措施.通过改造,在pH值正常控制范围(6～9)内,净化水氨氮去除率最高可达到95.1％,降低了1.0 MPa蒸汽的消耗,净化水得到回收利用,减少了向污水处理系统的排放,减轻了污水处理的压力,节约了大量资金.【期刊名称】《炼油技术与工程》【年(卷),期】2015(045)005【总页数】4页(P51-54)【关键词】酸性水;净化水;废碱;回用;优化【作者】孙宁飞;高庆安;何保正;于洋【作者单位】中国石油化工股份有限公司洛阳分公司,河南省洛阳市471012;中国石油化工股份有限公司洛阳分公司,河南省洛阳市471012;中国石油化工股份有限公司洛阳分公司,河南省洛阳市471012;中国石油化工股份有限公司洛阳分公司,河南省洛阳市471012【正文语种】中文炼油厂酸性水主要来自常减压蒸馏、催化裂化、蜡油加氢、柴油加氢、重整、溶剂脱沥青、焦化及油品罐区切水等工艺过程，酸性水汽提是处理该类酸性水的主要手段之一。
中国石油化工股份有限公司洛阳分公司(洛阳分公司)共有两套酸性水汽提装置，设计处理量均为110 t/h，加氢酸性水与非加氢酸性水分开处理，Ⅰ套酸性水汽提装置处理非加氢酸性水，Ⅱ套酸性水汽提装置处理加氢酸性水。
两套酸性水汽提装置工艺原理一样，以Ⅱ套酸性水汽提装置为例。
来自上游各装置的混合酸性水进入脱气罐(V2801)，脱气后的酸性水进入5 000 m3酸性水罐(V2802A)沉降除油，再经酸性水增压泵(P2803A/B)加压进入酸性水除油器(V2803)进一步除油，然后进入2个2 000 m3酸性水罐(V2802B/C)，由酸性水泵(P2801A/B)加压后分成两路，经换热后分别作为汽提塔冷、热进料，塔底部分净化水经净化水增压泵(P2805A/B)加压、换热后进入汽提塔(T2801)。
酸性水汽提工艺介绍
5、能耗
单 塔 低 单 塔 加 压 双 塔 加 压 备注
压汽提 汽提
汽提
Kg 标油/吨 11-12 15
18
进料
6、外排污水指标
满足中水回用水质要求
序号 名称
单位 指 标 （ 不 大于）
1
PH
-
6-9
2
石油类 mg/l 2
3
COD
mg/l 60
4
BOD
mg/l 10
5
硫化物 mg/l 0.1
6
氨氮
3、工艺内容及参数 3.1 组成
酸性水的脱气、除油、换热、酸性水的汽提、氨
回收等过程。
3.2 工艺参数
单塔低压汽提：
序号
1 2 3
地点
酸性水汽提塔顶 酸性水汽提塔底 酸性水脱气罐顶
压力 温度 压力 温度 压力
操作条件 备
单位
数值 注
MPa（g） ℃
MPa（g） ℃
MPa（g）
0.1-0.12 90 0.17
MPa(g)
1.5 1.5
℃
130 130
4、产品指标 4.1 酸性气 氨回收时（不回收氨时，没有要求）：
介质名称
H2S：
NH3：
CO2：
H2O：
数值
>97(v)% ≤1v%
-
饱和
4、产品指标
4.2 净化水
其中: H2S≤10~20 PPm NH3≤40~80 PPm。 4.3 液氨： NH3不小于99.5wt% H2S不大于5 ppm H2O不大于0.5wt% (符合GB536-88二等品要求)
对原料的适应 性强，对H2S 及NH3含量高 的酸性水尤其
优化污水汽提装置操作，降低装置能耗
优化污水汽提装置操作，降低装置能耗发布时间：2022-05-25T03:18:49.613Z 来源：《中国科技信息》2022年第2月第3期作者：王大龙黄强中祝新华[导读] 污水汽提装置二单元是炼油厂的环保装置，其作用就是将上游装置送来的含硫污水进行处理王大龙黄强中祝新华乌鲁木齐石化公司炼油厂精制车间新疆乌鲁木齐 830002摘要: 污水汽提装置二单元是炼油厂的环保装置，其作用就是将上游装置送来的含硫污水进行处理，最终得到可回收利用的净化污水返送回各装置使用。
不但降低了含流污水排放污染环境，而且降低了原油加工的能耗。
由于装置特性决定了污水汽提装置是非盈利装置，所以在保证产品净化污水合格的情况下，优化装置操作、降低能耗成为必然，而且这也是当今社会所需要的。
【关键词】：污水汽提;三级分凝;高温分水低温固硫；氨精制污水汽提装置二单元由乌鲁木齐石化总厂设计院于2010年10月设计，2012年5月建成投产，其处理能力达到120万吨/年。
2019年大检修之后，污水污水汽提装置操作变得不稳定，产品净化水的质量也不稳定。
1污水汽提工艺原理污水汽提装置采用单塔侧线加压蒸汽汽提，侧线抽氨回收产品的工艺方法。
其原理是：利用二氧化碳和硫化氢的相对挥发度比氨高而溶解度比氨小的特性，首先将原料污水中的二氧化碳和硫化氢从汽提塔上部汽提出来，而塔顶的氨被冷却水吸收，再通过控制事宜的塔体温度分布，使原料污水中氨在塔的中部形成富氨集聚区，在此被抽出，再采用变温变压的三级分凝工艺，控制适宜的分凝条件，将侧线抽出氨气逐渐浓缩，最后得到浓度较高的氨气。
2污水汽提工艺流程含硫污水原料自装置外进入原料水脱气罐V-201，脱除水中携带的轻油气后，进入原料污水罐G-1、G－2,G－4然后，一路经P-201/1、2、作为热进料，分别与汽提塔底净化水E-201及侧线气E-204、E-202/1～6换热至145℃进入汽提塔C-201上部。
另一路作为冷进料，经冷却器E-203冷至35-38℃进入汽提塔C-201顶；汽提塔底由重沸器E-209供热。
探讨酸性水汽提装置工艺优化措施
探讨酸性水汽提装置工艺优化措施摘要：酸性水如果不能被有效处理，容易影响环境问题甚至还会对人们的身体健康造成影响，当前我国人民对生活环境的重视度不断提高，酸性水的处理现已成为人们重点关注的内容，此时衍生出了酸性水汽提装置，此类装置可以对酸性水问题作出处理，但是在应用过程中此类装置在工艺和技术方面存在各类问题，此类问题严重影响了处理工作的效果。
基于此本文主要对酸性水汽提装置工艺作出分析，主要从问题入手，针对问题形成的原因，提出具有针对性的解决措施，从而优化我国酸性水汽提装置对酸性水的处理质量。
关键词：酸性水汽提装置；工艺优化；措施引言：酸性水中主要含有硫化物和氨，其中还涉及了酚和氰化物等各类油性物质，此类物质对环境的影响和危害较大，因此在酸性水方面需要进行有效处理，在满足标准需求后才可进行排出。
当前我国在酸性水处理工作中主要选择应用蒸汽汽提法进行操作，近年来炼油厂逐步对酸性水汽提装置的工艺作出了分析，针对理论、程序、设计、生产操作等多个环节作出了分析，因此有效对酸性水汽提装置的工艺作出了改进，确保相关工艺可以满足各种不同酸性水蒸气的操作。
一、酸性水的来源（一）常减压污水在降压塔顶的位置需要注入氨水，此项工作的主要目的是为了对酸性污染物进行中和，以此降低酸性污染物对设备的腐蚀，通过气液分离罐在对污水中的氨水进行分离，其中主要分离三个物质：氨污水、悬浮汽油等物质。
（二）催化污水管内需要含有蒸汽和渣油、蜡油主要物质，此时如果出现了雾化混合物则需对其进行催化操作，以此形成其他反应，后续将分馏塔顶回流罐对水中含硫含氨的污水进行回收操作，其中含硫含氨的污水主要包括悬浮汽油、氯化物和H2S等各类物质。
（三）焦化污水此类污水中容易出现渣油，渣油中含有硫化物和氨氮物质，此类物质需要在加热炉内注入盐水，以此优化结焦现象，从而降低结焦的速度，通过焦炭塔将分馏塔顶端的冷凝器械对含硫含氨物质进行分离，其中主要含有含硫含氨的污水，还会存在焦粉和酸性水，此时需要先对酸性水进行脱气操作，才可达到后期处理效果[1]。
150t·h^-1加氢型酸性水汽提装置的优化操作
第 49 卷 第 1 期2020 年 1月Vol.49 No.1Jan. 2020化工技术与开发Technology & Development of Chemical Industry150t·h -1加氢型酸性水汽提装置的优化操作谭 鹏，张玉显，吕钦文（中国石油广西石化公司，广西 钦州 535000）摘 要：本文对150t·h -1加氢型酸性水汽提装置的工艺进行了优化操作，以有效脱除原料水中的油，保证酸性水汽提装置的平稳运行。
优化后，水质得到净化，酸性气含烃量降低，轻污油回收率提高，轻污油含水量降低，避免了脱臭系统胺液受到污染。
优化调整汽提塔的操作后，降低了三分系统的残液返罐量，保证了液氨产品质量，降低了汽提塔蒸汽单耗。
关键词：原料水预处理；汽提塔；侧线抽出；氨精制中图分类号：TE 624.1 文献标识码：B 文章编号：1671-9905(2020)01-0054-02收稿日期：2019-11-261 装置概况某炼厂1000万t·h -1炼油装置在正常生产过程中，会产生大量的酸性水，这些酸性水主要来源于加氢裂化、加氢精制、渣油加氢等装置，由150t·h -1加氢酸性水汽提装置统一处理。
酸性水的来源众多，成分复杂，不仅含有高浓度的硫化物和氨氮，还含有大量的固体悬浮物、污油、油气，以及其它有毒有害气体，无法直接进入酸性水汽提塔内进行处理[1]。
为此，在酸性水汽提装置设置了酸性水再预处理系统，经过预处理的酸性水进入汽提塔进行处理。
汽提塔采用单塔加压侧线抽氨汽提工艺，塔顶为高浓度、清洁且不含氨的酸性气，去硫磺回收装置生产硫磺；塔底为高质量的净化水，外送至上游装置回用和去污水处理厂进一步处理；侧线抽出富氨气体，经三级冷凝分液后，进入氨精制塔，经洗涤、结晶、脱硫、氨压机压缩、气氨冷却，生产液氨。
图1 生产流程简图2 生产中存在的问题与整改措施2.1 污油罐易负压，胺液溶剂易污染为了防止脱臭塔中的胺液倒窜至污油罐，确保正常脱油时，污油罐的闪蒸气能够有效排出，通常将污油罐顶与脱臭塔进行连通，并设置单向阀。
