建筑物定位与放线
建筑物的定位放线和基础放线
第一节建筑物的定位放线和基础放线10.1.1 建筑物的定位放线根据设计给定的定位依据和定位条件进行建筑物定位放线，是确定平面位置和开挖茂盛的关键环节，施测中心须保证精度，杜绝错误。
在高层建筑中地下工程较多，基础开挖范围较大，开挖区内的各种中线或轴线桩均会挖掉，而在地下、地上各层施工中，又需准确、迅速地恢复轴线位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅直面内。
故在建筑物定位放线中，要首先考虑主要中线或轴线桩的准确测设和长期稳定的保留问题。
为此，在建筑物定位放线中，首先根据测设“建筑物矩形控制网”，它是测设在距基槽外1~5m（根据现场情况而定）、平等于建筑物的矩形控制网。
10.1.1.1 确认和检测定位依据当定位依据是规划红线、道路中心线或测量控制点时，在同建设单位、设计单位和监理单位在现场当面交桩后，要根据各点的坐标值、标高值算其间距、夹角和高差，并实地校测各桩位是否正确，若有不符，应请建设单位妥善处理。
定位之前，应校测所用点位，以防误用有碰动和沉降变位的桩位。
10.1.2 建筑物矩形控制网的测设与放线10.1.2.1 矩形控制网的测设根据建筑物定位条件和矩形网距建筑物四廊轴线关系以及现场情况来决定矩形控制网的测设方法。
10.1.2.2 轴线控制桩的测定在建筑物矩形控制网的四边上，测定建筑物各大角的中线或轴线控制桩（也叫引桩），测设时要以各边的两端控制桩为准，量通尺测定该边上各轴线控制桩线后，再校核各桩间距。
10.1.2.3 大角桩和轴线桩的测定根据各中线、轴线的控制桩测定建筑物各大角和中线、轴线桩，在校测各桩间距和格方后，若高层竖向使用外控法施测时（详见后说明），还要将主要轴线准确地延长建筑物高度以外、能稳定保留桩位的地方，或附近现有建筑物的墙面上。
10.1.2.4 基槽灰线的撒设根据建筑物各轴线桩或控制桩，按基础图撒好基槽灰线。
这项工作精度要求不高，但很容易出差错。
因此，在经自验合格后，必须向建设单位、监理单位或有关部门验线。
《建筑物定位放线》课件
定位放线是施工前对建筑物进行 位置和轴线的确定，是施工中的
重要环节
通过测量和定位技术，将设计图 纸上的建筑物在实地进行定位和
放样
需要综合考虑设计要求、施工条 件、地形地貌等多方面因素，确
保定位放线的准确性和可靠性
02
定位放线的依据
设计图纸
规划部门提供的规划红线 施工场地的现状
施工合同和规划许可证
《建筑物定位放线》PPT课件
目录
• 引言 • 定位放线的依据 • 定位放线的实施步骤 • 定位放线的注意事项 • 定位放线的工具与技术 • 定位放线的案例分析
01
引言
定位放线的重要性
确保建筑物按照设计 要求准确建造
提高施工效率，减少 不必要的损失和浪费
保证工程质量，避免 返工和安全隐患
定位放线的概念
其他相关要素的确定应遵循符合设计要求、考虑地形 条件、施工误差小的原则，并应与定位点、定位轴线 和建筑物外轮廓相配合，共同确定建筑物的位置和形 状。
04
定位放线的注意事项
保证精度
1
定位放线是建筑物施工中的重要环节，精度要求 高，需使用专业测量设备和方法，确保测量数据 的准确性和可靠性。
2
在定位放线过程中，应采取有效措施减小误差， 如多次测量、取平均值等，以提高定位精度。
施工场地的地下管线
施工场地的地上障碍物和 构筑物
施工场地的地下障碍物和 构筑物
03
定位放线的实施步骤
确定定位点
定位点是建筑物在地面上的基准 点，用于确定建筑物的位置和方
向。
在确定定位点时，需要考虑建筑 物的设计要求、地形条件、施工 条件等因素，以确保定位点的准ห้องสมุดไป่ตู้
建筑物定位与放线—基础施工测量(工程测量)
3.基础墙的施工
基础墙标高的控制
基础墙的高度是用基础皮数杆 来控制的。
基础皮数杆的层数从±0.00m 向下注记，并标±0.00m和防潮层 等的标高位置。
槽底设计标高为－2.10m，欲测设比槽底设计标高高 0.500m的水平桩。
a
b＝a+1.60
-1.60 0.500m
a 1.286m
计算测设水平桩的应读前视读数：
0 1.286 (1.6) 2.886m
－2.10
2.板上的轴线钉或轴线控制桩， 把轴线投测到垫层面上。 （2）垫层面标高的测设
基础施工测量
基础施工测量
1.基槽开挖边线放线与基坑抄平
（1）基槽开挖边线放线
在基础开挖前，按照基础详图上的基 槽宽度和上口放坡的尺寸，由中心桩向 两边各量出开挖边线尺寸，并作好标。
基坑高程测设
（2）控制基槽开挖深度
当基槽开挖接近槽底时，在基槽壁上每隔3-5m测设一根比槽 底设计高程提高0.3-0.5m的水平桩，作为挖槽深度、修平槽底和 打基础垫层的依据。
施工放线：定位、基础、主体以及高层建筑
施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
建筑物的定位放线方案
建筑物的定位放线方案1.前期准备：在进行建筑物的定位放线之前，需要进行一些前期准备工作。
首先，需要获得相关的土地使用权和施工许可证。
其次，需要收集相关的地形地貌信息、地理地质资料和地理坐标系统等。
2.基点的选择：在确定建筑物定位放线方案时，首先要选择一个合适的基点，作为整个工程的基准点。
通常情况下，可以选择已知的测量点，例如经过严密测量和校正的国家测量基准点等。
3.确定建筑物的位置：通过实地测量或使用全球定位系统（GPS）等仪器，确定建筑物在地面上的具体位置。
观测数据主要包括建筑物所在地的经纬度、高程、水平距离和倾角等。
4.确定建筑物的朝向：通过测量建筑物所在地的真北角度或使用罗盘等仪器，确定建筑物的朝向。
朝向的选择通常是与周围环境、交通和景观等因素相结合的结果，以使建筑物的朝向最符合使用者的需求。
5.放置放线点：根据建筑物的定位和朝向信息，确定建筑物的放线点。
放线点一般是位于建筑物的四个角点和各个房间或设备的边界线上。
放线点的位置可以通过实地测量和计算确定。
6.控制测量点的选择：在建筑物的定位放线中，还需要选择一些控制测量点，以帮助进行后续的施工和定位控制工作。
控制测量点通常是位于建筑物周围的柱子、墙壁等固定物体上，以确保测量不会受到环境和天气等因素的干扰。
7.放线校核和调整：在完成建筑物的定位放线之后，需要对放线结果进行校核和调整。
校核主要是通过再次测量和计算放线点的位置和方位，以确定放线结果的准确度和可靠性。
如果发现放线结果与设计要求有较大误差，需要重新放线或调整。
8.制作放线图：最后，根据实际放线结果，制作建筑物的放线图。
放线图是一种图形化的表示，用于指导后续施工过程中的定位控制和相关工作。
放线图应包括建筑物的平面布置图、放线点的坐标和方位信息等。
综上所述，建筑物的定位放线方案是一个复杂的过程，需要准确的测量和计算，以确保建筑物的准确定位和控制。
通过选择合适的基点和放线点，并进行校核和调整，可以使建筑物的定位放线结果更加准确和可靠。

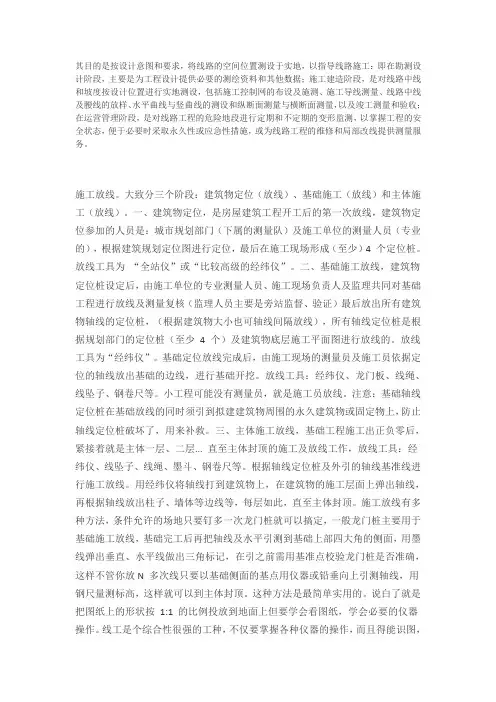

施工放线。大致分三个阶段：建筑物定位、基础施工和主体施工
其目的是按设计意图和要求，将线路的空间位置测设于实地，以指导线路施工：即在勘测设计阶段，主要是为工程设计提供必要的测绘资料和其他数据；施工建造阶段，是对线路中线和坡度按设计位置进行实地测设，包括施工控制网的布设及施测、施工导线测量、线路中线及腰线的放样、水平曲线与竖曲线的测设和纵断面测量与横断面测量，以及竣工测量和验收；在运营管理阶段，是对线路工程的危险地段进行定期和不定期的变形监测，以掌握工程的安全状态，便于必要时采取永久性或应急性措施，或为线路工程的维修和局部改线提供测量服务。
施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少 4 个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层... 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
技能实训21 建筑物定位与放线
②设置龙门板 在小型民用建筑施工中，常将
各轴线引测到基槽外的水平木板上。水平木 板称为龙门板，固定龙门板的木桩称为龙门 桩，如图21-2所示。设置龙门板的步骤如下：
在建筑物四角与隔墙两端，基槽开挖边界线 以外1.5～2m处，设置龙门桩。龙门桩要钉 得竖直、牢固，龙门桩的外侧面应与基槽平 行。
根据施工场地的水准点，用水准仪在每个龙 门桩外侧，测设出该建筑物室内地坪设计高 程线（即±0标高线），并作出标志。
沿龙门桩上±0标高线钉设龙门板，这样龙门 板顶面的高程就同在±0的水平面上。然后， 用水准仪校核龙门板的高程，如有差错应及 时纠正，其允许误差为±5mm。
在N点安置经纬仪，瞄准P点，沿视线方向在 龙门板上定出一点，用小钉作标志，纵转望 远镜在N点的龙门板上也钉一个小钉。用同 样的方法，将各轴线引测到龙门板上，所钉 之小钉称为轴线钉。轴线钉定位误差应小于 ±5mm。
技能实训二十一 建筑物定位与放线
建筑物的放线，是指根据已定位的外墙轴线 交点桩（角桩），详细测设出建筑物各轴线 的交点桩（或称中心桩），然后，根据交点 桩用白灰撒出基槽开挖边界线。放线方法如 下：
（1）在外墙轴线周边上测设中心桩位置 如 图21-1所示， 在M点安置经纬仪，瞄准Q点， 用钢尺沿MQ方向量出相邻两轴线间的距离， 定出1、2、3、…各点，同理可定出5、6、7 各点。量距精度应达到设计精度要求。量出
各轴线之间距离时，钢尺零点要始终对在同 一点上。
（2）恢复轴线位置的方法 由于在开挖基槽 时，角桩和中心桩要被挖掉，为了便于在施 工中，恢复各轴线位置，应把各轴线延长到 基槽外安全地点，并做好标志。其方法有设 置轴线控制桩和龙门板两种形式。
①设置轴线控制桩 轴线控制桩设置在基槽外，
建筑施工放线。大致分三个阶段：建筑物定位(放线)、基础建筑施工(放线)和主体建筑施工(放线)。
其目的是按设计意图和要求，将线路的空间位置测设于实地，以指导线路施工：即在勘测设计阶段，主要是为工程设计提供必要的测绘资料和其他数据；施工建造阶段，是对线路中线和坡度按设计位置进行实地测设，包括施工控制网的布设及施测、施工导线测量、线路中线及腰线的放样、水平曲线与竖曲线的测设和纵断面测量与横断面测量，以及竣工测量和验收；在运营管理阶段，是对线路工程的危险地段进行定期和不定期的变形监测，以掌握工程的安全状态，便于必要时采取永久性或应急性措施，或为线路工程的维修和局部改线提供测量服务。
施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4 个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层... 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
建筑工程的定位和放线
建筑工程的定位和放线工程定位放线方法：(1) 进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
建筑物定位与放线—高层钢结构轴线投测及高程传递
一、外控法
a2′
b2′
O2
b2
a2
A1′
bห้องสมุดไป่ตู้′
B1′
a1′
O1
b1
a1
B1
一、外控法
2．向上投测中心线 随着建筑物不断升高，要逐层将轴线向上传递。 将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准
激光铅垂仪主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接 收屏等部分组成。
激光器通过两组固定螺钉固定在套筒内。激光铅垂仪的竖轴是空心筒轴，两端有螺扣， 上、下两端分别与发射望远镜和氦氖激光器套筒相连接，二者位置可对调，构成向上或向 下发射激光束的铅垂仪。仪器上设置有两个互成90˚的管水准器，仪器配有专用激光电源。
30m＜H≤60m时，10mm； 60m＜H≤90m时，15mm；
90m＜H 时，20mm。 高层建筑物轴线的竖向投测，主要有外控法和内控法两种。
一、外控法
一、外控法 外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，
亦称作“经纬仪引桩投测法”。 1．在建筑物底部投测中心轴线位置
3.全站仪天顶测距法
对于超高层建筑．悬吊钢尺有困难的．可以在底层投测 点或电梯井安置全站仪，通过对天顶方向测距的方法引测高 程。首先将望远镜发十水平位置，读取竖立在底层+0.5m,测 出全站仪的仪器标高.
然后将望远镜指向天项，在需传递高程的第i层楼面垂准孔 放置一块预制的圆孔铁板，并将棱镜平放在圆孔上．测山全 站仪至棱镜的垂直距离,预先测出棱镜常数A，获得第i层楼面 铁板的顶面标高H。最后通过安装在第i层楼面的水准仪测设 出设计标高线和高出设计标高+0.5的标高线。
工程施工放线流程
工程施工放线是工程建设中的一项基础工作，其流程主要包括以下几个阶段：一、前期准备1. 熟悉设计图纸：在开始放线工作之前，首先要详细阅读和理解设计图纸，掌握工程的各种参数和施工要求。
2. 准备测量工具：根据工程的需要，准备相应的测量工具，如全站仪、水准仪、经纬仪、钢尺、测绳等。
3. 确定控制点：根据设计图纸，选取合适的位置设置控制点，控制点应具有较高的稳定性和易于观测的特点。
二、建筑物定位1. 设立基准：在施工现场设置一个或多个基准点，作为放线的起点。
2. 引测坐标：根据设计图纸，将建筑物的坐标引测到施工现场，确定建筑物的位置。
3. 标注桩位：在确定的位置设置桩位，并用石灰、木桩等标记出来。
三、土方开挖阶段放线1. 龙门板定位：根据设计图纸，在建筑物基础外四周一定距离打桩、架设龙门板。
2. 放线：在龙门板上用施工线拉一个大致的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺。
3. 校核：用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核。
四、基础施工放线1. 测定基础轮廓：根据设计图纸，测定基础的轮廓线，并用石灰、木桩等标记出来。
2. 检查基础标高：利用水准仪测定基础的标高，确保基础的标高符合设计要求。
五、主体施工放线1. 测定楼层高度：根据设计图纸，测定楼层的高度，并用石灰、木桩等标记出来。
2. 放线楼层：在楼层上测定轴线和轮廓线，并用石灰、木桩等标记出来。
3. 检查楼层标高：利用水准仪测定楼层的标高，确保楼层的标高符合设计要求。
六、施工过程中放线1. 随着施工的进行，及时对已施工的部分进行测量和放线，确保施工进度和质量。
2. 对施工中出现的问题进行调整和纠正，确保工程的顺利进行。
七、竣工验收放线1. 工程完成后，进行竣工验收放线，确保工程的尺寸和位置符合设计要求。
2. 对验收过程中发现的问题进行整改，直至满足设计要求。
工程施工放线是一项细致而重要的工作，需要测量人员具备较高的专业知识和技能。
在整个施工过程中，测量放线起着指导和控制的作用，确保工程的质量和进度。
建筑工程放线和定位
土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
史上最全的测量放线步骤与方案
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位放线、基础施工放线和主体施工放线;一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是：城市规划部门下属的测量队及施工单位的测量人员,根据建筑规划定位图总平面图进行定位,最后在施工现场形成至少4个定位桩;放线工具为“全站仪”或“比较高级的经纬仪”;二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核监理人员主要是旁站监督、验证,最后放出所有建筑物轴线的定位桩根据建筑物大小也可轴线间隔放线,所有轴线定位桩是根据规划部门的定位桩至少4个及建筑物底层施工平面图进行放线的;放线工具为“经纬仪”;基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖;基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救;三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作;根据轴线定位桩及外引的轴线基准线进行施工放线;用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶;施工测量前置工作：1进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确;其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位;2现场建立控制坐标网和水准参照点;水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏;3工程定位后要经建设单位和规划部门验收合格后方可开始施工;控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二～四个桩位形成的导线控制网场区四周边及中间高处各布一点,保证通视即可,场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制;1.2单位工程轴线控制网建筑方格网单位工程轴线多且密集,根据建筑物特点选择有代表性的轴线设置轴线控制网;控制桩尽量设在开挖区外原始地坪上;另外在基坑底部及长轴线中部加密设置辅助性控制桩,以便于基础施工测量;建筑方格网是建筑物定位和施工放线的基本依据;1 方格网的主轴线应尽可能选择在场区的中心线上宜设在主要建筑物的中心轴线上;其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀;2 方格网的顶点应布置在通视良好又能长期保存的地点;3 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m 的倍数;4 轴线控制桩应尽量投测在方格网边上;图1 甲方给定的点图2 把甲方给的点引测到围墙内部,便于使用图3 根据引测的控制点,建立平面控制网图4 撒出基槽开挖边线红色点作为一级控制点,永久使用;黑三角为临时用点,用于基础工程轴线的投测以及作为外控法轴线传递的控制桩;布置的主控制线撒出开挖线,这个工作要注意放坡尺寸和预留建筑物外墙的操作架距离;基槽开挖,在开挖线的位置是否留有工作面,还要考虑放坡;1.3 基础施工测量±0.000以下垫层混凝土浇筑并凝固达到一定强度后,现场测量人员根据基坑边上的轴线控制桩,将经纬仪架设在控制桩位上,经对中、整平后,后视同一方向桩轴线标志,将控制轴线投测到作业面上;然后以控制轴线为基准,以设计图纸为依据,放样出其他轴线和柱边线、洞口边线等细部线;图5 由基坑边缘控制桩向垫层引测轴线1.4 主体施工测量±0.000以上1.4.1外控法1、基础工程完工后,将经纬仪安置在轴线控制桩A1、A1′、B1和B1′上,把建筑物主轴线精确地投测到建筑物的底部,并设立标志,如图6中的a1、a1′、b1和b1′,以供下一步施工与向上投测之用;2、向上投测中心线随着楼层不断升高,要逐层将轴线向上传递,如图6所示,将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上,严格整平仪器,用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点,用盘左和盘右分别向上投测到每层楼板上,如图6中的a2、a2′等3、校核无误后采用外控点定出所有轴线、构件外框位置;1.4.2内控法内控法是在建筑物内±0.000平面设置轴线控制点,并预埋标志,以后在各层楼板相应位置上预留100mm×100 mm的传递孔,在轴线控制点上直接采用吊线坠法或激光铅垂仪法,通过预留孔将其点位垂直投测到任一楼层;在基础施工完毕后,在±0.000首层平面上,适当位置设置与轴线平行的辅助轴线;辅助轴线距轴线500～800mm为宜,并在辅助轴线交点或端点处埋设标志;如图7示;图7 内控法轴线控制点的设置1、激光铅垂仪投测1投测基准点之前安排施工人员把测量孔部位的混凝土清理干净,然后在一层的基准点上架设垂准仪;通过控制点,采用铅垂仪传递基准点;架设垂准仪时,必须反复地进行整平及对中调节,以便提高投测精度;确认无误后,分别在各楼层的楼面上测量孔位置处把激光接收靶放在楼面上定点,再用墨斗线准确地弹一个十字架;十字架的交点为基准点;如下图：图9 内控点竖向投测示意图2 内控点轴线控制点竖向投测操作方法：1将激光经纬仪架设在首层楼面基准点,调平后,接通电源射出激光束;①通过调焦,使激光束打在作业层激光靶上的激光点最小,最清晰;激光接收靶由300×300×5mm厚有机玻璃制作而成,接收靶上由不同半径的同心圆及正交坐标线组成;接收靶示意图②通过顺时针转动望远镜360度,检查激光束的误差轨迹;如轨迹在允许限差内,则轨迹圆心为所投轴线点;③通过移动激光靶,使激光靶的圆心与轨迹圆心同心,后固定激光靶;在进行控制点传递时,用对讲机通信联络;④所有轴线控制点投测到楼层完成后,用全站仪及钢尺对控制轴线进行角度、距离校核,结果达到规范或设计要求后,进行下道工序;2、主控线弹设1基准点投射完后,在各楼层的相邻两个测量孔位置做一个与测量通视孔相同大小的聚苯板塞入孔中,聚苯板保持与楼层面平;2依据先前做好的十字线交出墨线交点,再把全站仪架在墨线交点上对每个基准点进行复查,对出现的误差进行合理适当的分配;3基准点复核无误后,用全站仪或经纬仪操作进行连线工作;先将仪器架在测量孔上并进行对中、整平调节,使仪器在水平状态下完全对准基准点;4仪器架设好后,把目镜聚焦到与所架仪器基准点相对应的另一基准点上,调整清楚目镜中的十字光圈并对中基准点,锁死仪器方向;再用红蓝铅笔及墨斗配合全站仪或经纬仪把两个基准点用一条直线连接起来;5在第一次调整测量之后,必须旋转180度再进行复测,如有误差要取中间值;同样方法对其它几条主控制线进行连接弹设;3、吊线坠法吊线坠法是利用钢丝悬挂重锤球的方法,进行轴线竖向投测;这种方法一般用于高度在50～100m的高层建筑施工中,锤球的重量约为10～20kg,钢丝的直径约为0.5～0.8mm;投测方法如下：图10 吊线坠法投测轴线如图10所示,在预留孔上面安置十字架,挂上锤球,对准首层预埋标志;当锤球线静止时,固定十字架,并在预留孔四周作出标记,作为以后恢复轴线及放样的依据;此时,十字架中心即为轴线控制点在该楼面上的投测点;用吊线坠法实测时,要采取一些必要措施,如用铅直的塑料管套着坠线或将锤球沉浸于油中,以减少摆动;第二篇高程测量使用甲方给定的水准点之前应仔细校核,如超出允许偏差应查明原因并及时报有关部门;水准点的增设原则：相隔距离一般为150～200米;增设水准点应与设计单位交的水准点闭合,闭合差不得超限;图11 水准点引测水准点应设于坚实、不下沉、不碰动的地物上或永久性建筑物的牢固处;亦可设置于外加保护的深埋木桩或混凝土桩上,并做出明显标志;水准点应每月复核一次,对怀疑被移动的水准点应在复测校核后方可使用;2.1基础阶段高程测量直接用水准仪由地面上高程控制点进行引测;要注意标高的控制,注意不要超挖,基槽较深就要一步一步传递,可以在基坑边上测出标高,这样每次你可从此位置用钢尺检查这里插一句就是关于传递时都最好以原始点为依据,防止误差积累,开挖还要注意的是就是积水坑和电梯井的控制;图12 ±0.000以下标高传递示意图2.2 主体阶段结构施工时,在首层施工完后,将高程控制点引至外壁无遮挡的柱身上,或在楼梯间,随着结构上升,用50m钢卷尺将高程向上传递;当传递高度超过钢尺整尺长时,应另设一道标高起始线;楼层内用水准仪将标高转至各相关构件上;放线的目的就是为了施工控制,操作而用,主要是施工控制线;标高线一般采用建筑50线,主要控制层高,在支顶板时上层钢筋上要用,拉线检查模板高度和平整度,起拱范围,下层打好的墙面,拆模后要抄测建筑50线,也可以控制顶板模板、板厚等;上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个,结构每施工五层,高程点由测量工程师进行一次标定;第三篇沉降观测正常施工阶段应保证每加载一次施测一次每一结构层施工完毕观测一次;主体结构竣工后每月观测一次;暴雨后观测一次;工程竣工交付业主使用前还需与业主共同观测一次后向业主进行沉降点的移交;3.1观测方法每次观测按固定后视点、观测路线进行,前后视距尽量相等,视距大约15m,以减少仪器误差影响;。
工程定位和放线方法
工程定位和放线方法引言工程定位和放线是在建筑、土木工程等项目中非常重要的环节。
准确的工程定位和放线是保证项目质量和进度的基础，它涉及到测量技术、地理信息系统和工程测量等多个领域。
本文将介绍工程定位和放线的基本概念、常用方法和实施过程。
1. 工程定位工程定位是确定工程项目在地球上的准确位置和坐标的过程。
在工程建设前，准确定位是必要的，这涉及到地理坐标系、大地坐标系和平面坐标系等基础概念。
1.1 地理坐标系地理坐标系是以地球球心为原点，经度和纬度为坐标的一种坐标系。
地理坐标系能够确定地球上任意点的位置，以经度和纬度表示，具有全球通用性。
1.2 大地坐标系大地坐标系是基于地球椭球体形状的坐标系。
它考虑了地球的形状，通过椭球参数来描述地球的几何形状和坐标变换关系。
大地坐标系是地球测量和地图制图中常用的坐标系统。
1.3 平面坐标系平面坐标系是地球表面局部区域所采用的坐标系统，它采用平面坐标表示位置信息。
平面坐标系通常根据具体的工程要求和地理位置来选择，最常用的是UTM坐标系。
2. 放线方法放线是将设计方案中的图纸上的位置和尺寸精确标定到施工现场的过程。
放线基本原理是将设计图纸上的各种尺寸和角度按比例放大或缩小后，通过测绘仪器将这些尺寸和角度标定在实际施工现场上。
2.1 传统放线方法传统放线方法通常使用传统测量工具，如经纬仪、水平仪、测绳、测距仪等。
这些工具是通过测量实际物体的尺寸和角度，然后根据设计图纸上的比例关系进行测量，最后将测量结果标定在施工现场上。
2.2 全站仪放线方法全站仪是一种集测角、测距、测高、数据处理等功能于一体的高精度仪器。
全站仪放线方法利用全站仪的定位和测量功能，可以直接在现场进行角度、距离和高程的测量，大大提高了放线的精度和效率。
2.3 GPS放线方法GPS（全球定位系统）是一种卫星导航系统，通过接收卫星发射的信号来确定接收器的位置和速度。
GPS放线方法利用GPS技术进行放线定位，能够实现全球范围内的高精度定位。
建筑物的定位放线
建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异：当以城市控制点或场区控制网定位时，应选择精度较高的点位和方向为依据；当以建筑红线桩定位时，应选择与主要街道中心线平行的建筑红线为依据，并应以较长的已知边测设较短的边；当以原有建(构)筑物或道路中心线定位时，应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法，在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异，矩形建筑物宜用直角坐标法定位；任意形状建筑物宜用极坐标法定位；当量距有困难时，宜选用角度交会法定位。
建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度的原则，以场区平面控制网控制建筑物平面控制网。
3.3.1大面积的建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区的整体控制，它是建筑物平面控制的上一级控制，应结合建筑物平面布置的图形特点来确定这种控制网的图形，可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m 的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
(5) 方格网全部施测完成后，采用将所有建筑物一次性定位的方法来检验其准确性，对于未进行平差的方格网是一种较好的检验方法。
建筑方格网的测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
量出各轴线之间距离时，钢尺零点要始终对在同一点上。
建筑物放线的基本工作
1、测设中心桩 2、钉设轴线控制桩或龙门板
一是在轴线延长线上打木 桩，称为轴线控制桩 （又称引桩）； 二是在建筑物外侧设置龙 门桩和龙门板。
1）设置轴线控制桩 轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施
工阶段恢复轴线的依据。
建筑物的定位和放线
一 建筑物的定位
建筑物的定位就是在地面上确定建筑物的 位置。即根据设计条件，将建筑物外廓的各轴 线交点测设到地面上，如图中的A、B、C、D各 点，称为定位桩（又称角桩），作为基础和细 部放样的依据。
1．根据与原有建筑物的关系定位 2．根据建筑方格网定位 放样定位点的方法很多,最常见的是根3．据根与据周控围制原点有的坐标定位 建筑物的关系放样和根据规划道路红线进行4.建根筑据物与定原位有2种道路的关系定位 方法:
龙门板法和轴线控制桩示意图
轴线控制桩
龙门板
轴线控制桩
龙门桩
3、确定开挖边界线 根据基础宽和放坡宽（依据挖深与土质现场确定），用石灰撒出
基础开挖边界线。
先按基础剖面图给出的设计尺寸，计算基槽的开 挖宽度2d，如图所示。
d = B ＋ mh
式中B为基底宽度，可由基础剖面图查取，h为基 槽深度，m为边坡坡度的分母。根据计算结果，在地 面上以轴线为中线往两边各量出d，拉线并撒上白灰 ，即为开挖边线。如果是基坑开挖，则只需按最外围 墙体基础的宽度、深度及放坡确定开挖边线。
小钉
混凝土 木桩
N
7 6
5
1
2
M
P
34
Q
2）设置龙门板 龙门桩
N
龙门板 细线
M
细线
Q
±0.000
轴线钉 P
引桩一般钉设在基础开挖范围以外2～4m、不受施工干扰、便于引 测和保存桩位的地方。如图所示。也可以将轴线投测到周围建筑物上， 作好标志，代替引桩。
龙门板也是在基础开挖范围以外钉设龙门桩，桩上钉板即龙门板。 要求钉设牢固、龙门板的方向与轴线平行或垂直、龙门板的上表面平整 且其标高为±0.000m。其优点是使用方便，可以控制±0.000m以下各层 标高和基槽宽、基础宽、墙身宽等具体位置。但它占用施工场地、影响 交通、对施工干扰很大，一经碰动，必须及时校核纠正，且需要木材较 多、钉设也比较麻烦，现已少用。
宿舍楼
90 N
90
P
15.000m 15.000m
l
M
Q0.240m
a
b 14.240m c 25.800m
d
检查NP的距离是否等于25.800m，∠N和∠P是否等于90˚，其误差应在允许 范围内。
2.根据规划道路红线进行建筑物定位 靠近城市道路的建筑物设计位置应以城市规划道路的红线为依据。
1.根据与原有建筑物的关系定位
首先沿原建筑物PM与QN墙面向外量出MM′及 NN′，并使MM′=NN′（距离大小根据实地情况而 定，一般为1～4m），在地面上定出M′、N′两点 ，用小木桩（桩上钉小铁钉）标定。将经纬仪安置 于M′点，◆瞄注准意N：′测点设，时并，从要N′考点虑沿待M′建N′方向测 设已知距离，的定如建出图筑A（′物b点）墙，、的用（厚相c度）同。可的用方类法似测方设法出，B′ 点，然后分别将经纬用仪直安角置坐于标A法′进、行B′放两样点. 上，后 视M′点测设水平角90°，沿视线测设已知距离即 可定出A、C、B、D四点。最后检查A、B、C、D四点 位置是否符合精度要求。
建筑红线
2#
1#
二 施工放线
建筑物的放线是指根据定位的主轴线桩，详细测设其它各轴线交 点的位置，并用木桩（桩上钉小钉）标定出来，称为中心桩。并据此 按基础宽和放坡宽用白灰线撒出基槽边界线
N
P
7 8.8m 6.2m 6
5
2.5m 1
2
34
M 3.7m 7.8m
16.8m 19.8m
Q
量距精度应达到设计精度要求。
4 、控制开挖深度；不得超挖，当基槽挖到离槽底0.3—0.5m时，用高程 放样的方法在槽壁上钉水平控制桩。
-1.200m 水平控制桩
-1.700m
