装配式建筑预制内墙板生产工艺

内墙板生产工艺1、拆模工艺描述：码垛机将完成养护工序的构件连同底模从养护窑里取出，并送入拆模工位第一工位：利用电动扳手快速拆卸该工位模具上所有紧固螺丝第二工位：模具与预制构件混凝土脱离第三工位：模具与预制构件混凝土脱离注意事项：(1）拆模之前需做同条件试块的抗压试验，试验结果达到20MPa方可拆模；(2）拆卸模板时尽量不要使用重物敲打模具侧模，以免模具损坏或变形；(3）拆模过程中要保证构件的完整性；(4）拆卸下来的侧模轻放到边摸回转轨道上；(5）拆卸下来的工装、紧固螺栓等零件必须放到底模的工具箱内；(6）拆模用工具使用后放到工具箱内或工具台上，摆放整齐。

2、翻转起吊3、工艺描述：驱动装置驱动预制构件连同底模至翻转工位，底模平稳后液压缸将底模缓慢顶起，最后通过航车将构件运至成品运输小车注意事项：(1）混凝土强度达到20MPa后方可进行底模翻转、构件起吊工作，且翻转角度控制在80~85度之间；(2）起吊前检查专用吊具及钢丝绳是否存在安全隐患，吊具需通过受力验算后方可使用；(3）必须保证各液压缸同步工作；(4）起吊指挥人员（1人）要与航车操作手配合好，保证构件平稳运至成品运输小车上，整个过程不允许发生磕碰中且构件不允许在操作面上空行走；(5)起吊工具、工装、钢丝绳等使用过后要存放到指定位置，妥善保管。

3、清理工艺描述：驱动装置驱动底模至清理工位，清扫机大件挡板挡住大块的混凝土土块，防止大块混凝土进入清理机内部损坏设备。

立式旋清电机组对底面进行精细清理，把附着在底板表面的小块混凝土残余清理干净。

风刀对底模表面进行最终清理，清洗机底部废料回收箱收集清理的混凝土废渣，并输送到车间外部存放处理模具清理需要人工进行清理注意事项：(1）如清扫机清理不干净需要对底模进行人工二次清扫；(2) 模具清理时保证所有拼接处均用刮板清理干净，确保组模时无尺寸偏差；(3）模具上下基准面必须清理干净，便于抹面时保证混凝土厚度；(4）构件粗糙面处模具可以不做清理直接涂刷界面剂。

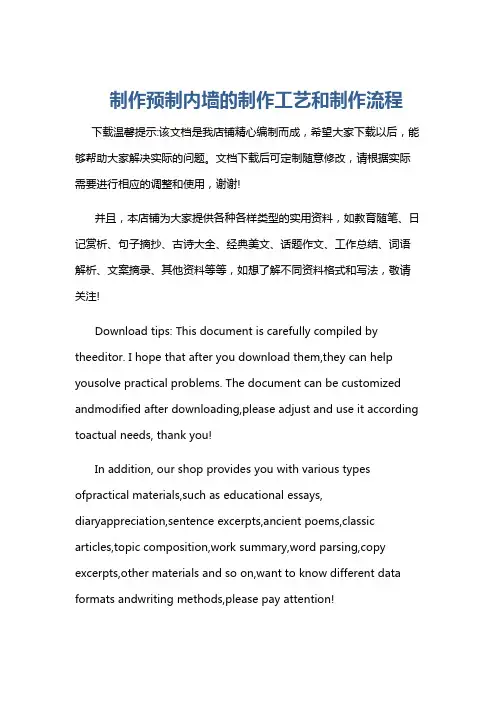

制作预制内墙的制作工艺和制作流程

制作预制内墙的制作工艺和制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预制内墙的制作工艺和制作流程预制内墙是一种先制成后安装的建筑构件，其制作工艺和制作流程如下：一、设计与预算阶段在进行预制内墙的制作之前，需要进行设计和预算。

预制内墙板工艺工法

预制内墙板工艺工法预制内墙板工艺工法是一种先进的建筑技术，它将内墙板制作成标准化的模块，并在工厂中进行加工和组装，然后再运到现场进行安装。

这种工法在建筑业中被广泛应用，能够提高工程的质量和效率。

预制内墙板工艺的工法可以分为以下几个步骤：第一步是设计和制作内墙板的模块。

根据建筑设计的要求，设计师会绘制出内墙板的详细图纸，并确定模块的尺寸和结构要求。

然后，工厂会根据这些图纸制作出内墙板的模块。

这些模块可以包括墙板、门窗洞口和电线开孔等。

第二步是在工厂中进行加工和组装。

首先，工厂会使用自动化设备对内墙板的模块进行加工，如切割和打孔。

然后，工人会按照设计要求将这些模块组装成完整的内墙板。

在这个过程中，工人需要确保模块之间的连接牢固，并且表面光滑。

第三步是运输和安装内墙板。

完成内墙板的制作和组装后，工厂会将它们打包并运输到施工现场。

在现场，工人按照设计要求将内墙板进行安装。

通常情况下，内墙板可以通过简单的螺栓或钢结构进行固定。

安装完成后，工人需要进行验收和修复，确保内墙板的质量和密封性。

使用预制内墙板工艺的工法有许多优势。

首先，它能够提高工程的质量和效率。

由于内墙板是在工厂中制作和组装的，因此可以避免现场施工中的误差和质量问题。

其次，预制内墙板能够加快施工进度。

因为内墙板是提前制作好的，所以可以节约大量的施工时间。

此外，预制内墙板还能够减少对资源的浪费，提高建筑的可持续发展性。

总之，预制内墙板工艺工法是一种现代化的建筑技术，它能够提高质量、效率和可持续性。

随着建筑行业的发展，预制内墙板工法有着广阔的应用前景。

通过采用这种工法，可以为建筑工程带来更多的价值和效益。

预制内墙板工艺工法是一种在建筑业中广泛应用的先进技术，能够将内墙板制作成标准化的模块，并在工厂中进行加工和组装，然后再运到施工现场进行安装。

这种工法能够提高工程的质量和效率，减少施工时间和成本，因此备受建筑行业关注和青睐。

预制内墙板工法的流程包括设计、制作、加工、组装、运输和安装等多个环节。

预制内墙板实用工艺工法图集

编制说明《万科住宅建筑构造图集--- 预制墙板工艺工法》是由万科企业股份(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。

本图集在总结、、南、、、、、、等公司应用预制墙板经验的基础上，推出试行版。

主要包括预制墙板的深化设计、材料要求以及工艺流程和构造做法。

供设计、施工、监理等单位在万科工程中试用。

1.编制依据:《建筑用轻质隔墙条板》 GB/T23451—2009《建筑轻型条板隔墙技术规程》 JGJ/T157—2008《建筑隔墙用轻质条板》 JG/T169—2005《建筑工程施工质量验收统一》 GB50300《轻骨料混凝土隔墙板施工技术规程》 DB11/T491-2007《蒸压粒混凝土墙板应用技术规程》 DBJ/T—15-84-2011《轻质隔墙条板质量检验评定标准》 DBJ01-29《省灰砂混凝土空心隔墙板标准图集》川08J135《住宅设计规》 GB50096-2011《建筑设计防火规》 GBJ16-2006《高层民用建筑防火设计规》 GB50045-20052.适用围: 4.其他：4.1防火、隔声：选用预制墙板时，其防火和隔声性能应满足施工图纸的要求。

4.2防潮、防水构造：预制墙板位于有防水要求的房间时（如卫生间、洗衣间等），应设置混凝土反坎。

建议优先采用预制混凝土反坎（与现浇楼板同期施工就位）。

4.3抗震构造：预制墙板顶端用U型、L型钢板卡及射钉与结构梁（板）固定。

4.4 抗裂构造：4.4.1墙板板边榫头、榫槽构造4.4.2使用与墙板材料配套的粘结剂、嵌缝剂、嵌缝带4.4.3在“L型”、“T型”“十字型”等应力集中部位，预制墙板的连接应采用定制转角板解决。

具体做法详见第一册的第二、三分册。

门洞口的抗裂构造详见第一册第二、三分册及附录的容。

4.5 电气专业预留预埋：仅允许在预制墙板的孔芯部位预埋电管。

立模浇筑成型工艺的预制墙板，电气专业预留预埋应在工厂加工完成。

挤压成型工艺的预制墙板，电气专业预留预埋可在现场完成。

预制内墙板工艺工法技术标准

A
门头板 1 1 1-21 1-44
线管套筒
接驳口 C
L型钢托架
11
1-45 1-22
U型钢板卡
L型钢板卡
电箱
B
11
1-41 1-40
隔墙板 A
隔墙板 B
三联插座
C
预制内墙板立面排板示例及详图索引
审核
校对张芸设计
张芸、马靖
页
1-3
第一分册：通用部分
四.预制内墙板安装顺序示意图
第一册：通用部分
标准板
项目
允许偏差
检查方法
表面平整
4
用 2m 靠尺和塞尺检查
立面垂直
4
用 2m 靠尺检查
接缝高低差
2
用 2m 靠尺和塞尺检查
阴阳角方正
3
用阴阳角尺检查
门窗洞口
±5
用直尺检查
缝隙宽度
±2
用直尺检查
2.3 一般项目 2.3.1 板间拼缝宽度为 5±2mm。板必须用专用粘结剂和嵌缝带处理。粘
接剂应挤实、粘牢。嵌缝带用嵌缝剂粘牢刮平，不得出现毛刺、露网。 2.3.2 阴角处的嵌缝带宽度应不小于 200mm。 2.3.3 门头板与门边板的缝隙用胶粘剂填实，并用嵌缝带做增强处理。
及合格证。 1.3 预制内墙板的外观质量及尺寸允许偏差检验以 1000 块为一个批次，不足
1000 块的也视为一批。每批随机抽查 10 块。 1.4 预制内墙板的外观质量应按表 1.4 检查。其中一项不合格的，则应判定
为不合格。
表 1.4 预制内墙板外观质量
项目
内容
指标
检测方法
露网孔洞蜂窝麻面
—— 贯穿性裂纹、非贯穿性横向裂纹

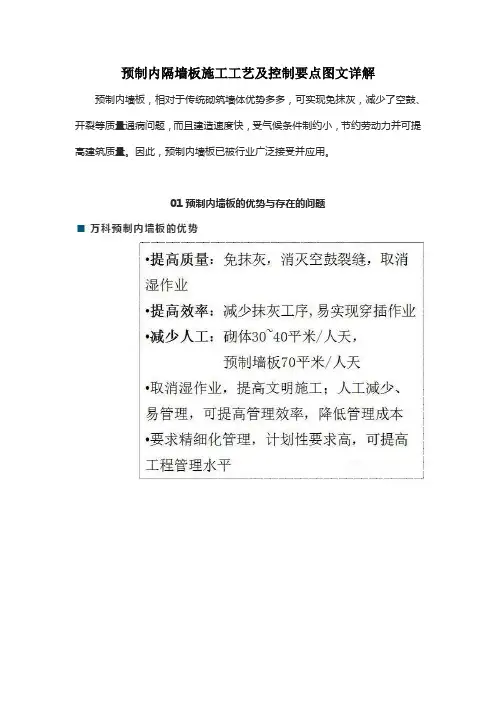

预制内隔墙板施工工艺及控制要点图文详解
