雨水收集系统操作
雨水回收利用系统流程
雨水回收利用系统流程雨水回收利用系统是一种有效的水资源利用方式，可以在干旱地区或缺水地区提供可靠的水源。
下面将介绍雨水回收利用系统的流程。
第一步：收集雨水雨水回收系统的第一步是收集雨水。
可以通过屋顶、道路或其他表面的排水系统将雨水引导到收集设施中。
收集设施通常是一个水箱或水槽，可以储存大量的雨水。
在选择收集设施时，需要考虑容量大小和材料的耐久性。
第二步：过滤雨水收集到的雨水需要经过过滤处理，以去除其中的杂质和污染物。
常见的过滤方法包括使用滤网、沙箱和沉淀池等设备。
滤网能够阻止较大颗粒的杂质进入系统，沙箱可以去除较小颗粒的污染物，而沉淀池则可以让悬浮物沉淀到底部。
第三步：储存雨水经过过滤处理的雨水需要储存在水箱或水槽中，以备不时之需。
储存设施需要具备防渗漏的功能，以确保储存的雨水不会流失或污染。
此外，储存设施的容量也需要根据实际需求进行合理规划。
第四步：净化雨水储存的雨水可能含有微生物、细菌和化学物质等污染物，因此需要进行进一步的净化处理。
常见的净化方法包括使用消毒剂、紫外线灭菌和反渗透等技术。
这些方法可以有效地去除水中的有害物质，使雨水达到安全饮用水的标准。
第五步：利用雨水经过净化处理的雨水可以用于多种用途，如冲洗马桶、灌溉花园、洗衣服等。
具体的利用方式取决于雨水回收系统的规模和设计。
在利用雨水时，需要注意合理使用，并避免浪费。
第六步：监测和维护雨水回收系统的监测和维护是确保系统正常运行的关键。
需要定期检查设备的运行状况，清洁过滤装置，检测水质，及时修复设备故障。
此外，还需要定期清洗储存设施，以防止水质受到污染。
雨水回收利用系统的流程可以根据实际情况进行调整和优化。
通过合理设计和科学运营，雨水回收系统可以有效地提供可靠的水源，减轻对传统水资源的依赖，实现水资源的可持续利用。
智能雨水收集系统使用说明书

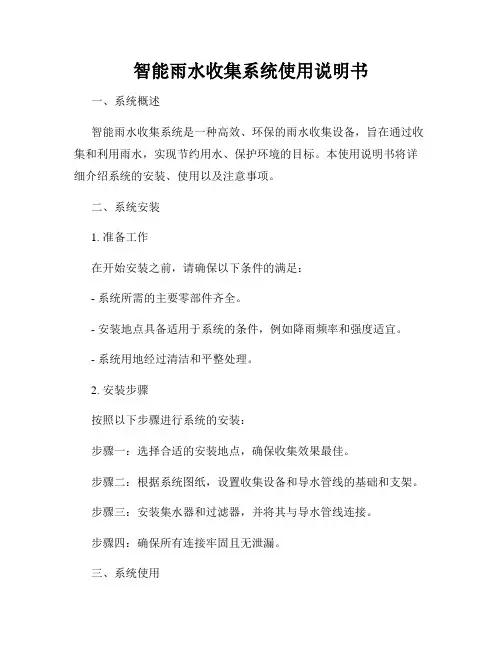

智能雨水收集系统使用说明书一、系统概述智能雨水收集系统是一种高效、环保的雨水收集设备，旨在通过收集和利用雨水，实现节约用水、保护环境的目标。
本使用说明书将详细介绍系统的安装、使用以及注意事项。
二、系统安装1. 准备工作在开始安装之前，请确保以下条件的满足：- 系统所需的主要零部件齐全。
- 安装地点具备适用于系统的条件，例如降雨频率和强度适宜。
- 系统用地经过清洁和平整处理。
2. 安装步骤按照以下步骤进行系统的安装：步骤一：选择合适的安装地点，确保收集效果最佳。
步骤二：根据系统图纸，设置收集设备和导水管线的基础和支架。
步骤三：安装集水器和过滤器，并将其与导水管线连接。
步骤四：确保所有连接牢固且无泄漏。
三、系统使用1. 操作步骤按照以下步骤正确操作智能雨水收集系统：步骤一：打开系统主电源，确保系统正常供电。
步骤二：根据需要，设置系统工作模式（手动模式或自动模式）。
步骤三：根据实际情况调整收集设备的工作参数，如收集量设定等。
步骤四：根据系统提示，保持系统处于工作状态。
步骤五：定期检查系统运行情况，确保各部件正常工作，并及时处理故障。
2. 注意事项- 使用过程中，请勿随意拆卸或更改系统内部结构。
- 雨水收集过程中，避免使用有毒有害物质，以免影响后续使用。
- 在不使用系统时，应及时关闭主电源，以节省能源。
- 定期清洁收集设备，以确保其正常工作效果。
- 如需进行维修或更换部件，请联系售后服务中心进行处理。
四、系统维护1. 定期检查请定期检查系统的运行情况，主要包括以下内容：- 检查集水器和过滤器是否有堵塞，如有需要清洗或更换。
- 检查系统的漏水情况，如有漏水要及时处理。
- 检查系统的电源供应情况，如有异常应及时处理。
2. 故障处理如果系统出现故障，请采取以下步骤进行处理：步骤一：确认故障现象和出现时间，并记录相关信息。
步骤二：查阅故障排除手册，尝试修复故障。
步骤三：如无法解决，请联系售后服务中心进行维修。
五、系统安全在使用智能雨水收集系统时，请注意以下安全事项：- 请勿将非法物质或有毒有害物质投放到收集系统中。
雨水收集系统施工方案
雨水收集系统施工方案清晨的阳光透过窗帘的缝隙，洒在我的书桌上，一股清新的气息扑面而来。
10年的方案写作经验，让我对各种项目方案有了敏锐的洞察力和独到的见解。
今天，就让我以“雨水收集系统施工方案”为题，为大家展示一下我的思考过程。
一、项目背景近年来，随着全球气候变化和水资源紧张，我国对雨水收集利用的重视程度逐渐提高。
为了缓解城市用水压力，提高雨水利用率，本项目旨在设计一套雨水收集系统，实现雨水的有效收集和利用。
二、系统设计1.雨水收集区域：本项目针对的是一栋5层高的建筑，屋顶面积为500平方米。
将整个屋顶划分为5个区域，每个区域设置一个雨水收集井。
2.雨水收集管道：采用直径为100mm的PVC管道，从屋顶收集区域引出，分别接入5个雨水收集井。
3.雨水收集井：每个收集井容量为10立方米，采用钢筋混凝土结构，内置过滤网，防止杂质进入。
4.雨水输送管道：采用直径为150mm的PVC管道，将雨水收集井内的水输送至地下蓄水池。
5.地下蓄水池：容量为100立方米，采用钢筋混凝土结构，内置水质监测设备，确保水质达标。
6.雨水利用：将蓄水池内的水输送至绿化区、冲厕等非饮用场所，实现雨水的循环利用。
三、施工步骤1.雨水收集区域施工：在屋顶铺设防水层，确保雨水不会渗入室内。
根据设计划分，在每个区域安装雨水收集管道，与雨水收集井连接。
2.雨水收集井施工：按照设计图纸，在指定位置挖设雨水收集井，井壁采用钢筋混凝土结构，井底铺设过滤网。
3.雨水输送管道施工：根据设计图纸，铺设直径为150mm的PVC 管道，将雨水收集井内的水输送至地下蓄水池。
4.地下蓄水池施工：在指定位置挖设地下蓄水池，池壁采用钢筋混凝土结构，池内安装水质监测设备。
5.雨水利用系统施工：根据设计图纸，将蓄水池内的水输送至绿化区、冲厕等非饮用场所。
四、施工注意事项1.在施工过程中，要严格按照设计图纸和施工规范进行操作，确保工程质量。
2.雨水收集管道、输送管道和蓄水池等关键部位，要选用优质材料，确保系统运行的稳定性。
雨水收集利用操作规程
雨水收集利用操作规程雨水收集利用是一种利用自然降水资源的环保方式，可以用于灌溉农田、供给家庭用水，甚至用于工业生产。
为了达到最佳收集效果和保证水质安全，制定一套科学的操作规程是非常重要的。
本文将介绍一套雨水收集利用的操作规程，以便大家可以正确地进行雨水收集利用。
一、设备安装设备安装是雨水收集利用的第一步。
首先，选择一个合适的收集地点，通常是屋顶或建筑物的平台。
然后，安装一个合适大小的雨水收集罐或储水池。
接下来，将雨水收集设备与屋顶的排水系统连接起来，确保雨水可以顺利流入收集罐中。
安装时要注意设备的稳固性和密封性，以确保雨水不会泄露或污染。
二、雨水收集雨水收集要在下雨时进行，确保尽可能多地收集到雨水。
在收集前，需要将收集罐清洗干净，以去除污垢和杂质。
然后，打开收集设备的阀门或控制器，让雨水顺畅地流入收集罐中。
在收集过程中，要密切观察收集罐的水位，并及时关闭阀门或控制器，以防溢出。
三、水质处理收集到的雨水通常含有各种杂质和微生物，在使用前需要进行适当的水质处理。
首先，可以使用沉淀池将雨水进行沉淀，使其中的悬浮物沉淀到底部。
其次，使用过滤器或微滤器去除较小的颗粒物和有害物质。
最后，可以使用消毒器具对雨水进行消毒，以杀灭其中的细菌和病毒，确保水质安全。
四、储水管理储水管理是确保雨水长期利用的关键。
首先，定期检查收集罐或储水池的密封性和稳定性，以确保不发生漏水或倒塌的情况。
其次，定期清理收集罐或储水池，去除污垢和杂质，防止水质污染。
此外，要定期检测雨水的水质，确保其符合使用标准。
最后，建立一套完善的管道系统，将雨水输送到需要用水的地方。
五、合理利用雨水收集利用要根据实际需求进行合理利用。
在农田灌溉中，可以定期测量土壤湿度并根据需要进行灌溉，以避免浪费。
在家庭使用中，可以设置节水装置，降低用水量。
在工业生产中，可以采用循环利用技术，将雨水用于冷却和清洗等工艺。
总结起来，雨水收集利用操作规程包括设备安装、雨水收集、水质处理、储水管理和合理利用。
雨水收集系统介绍

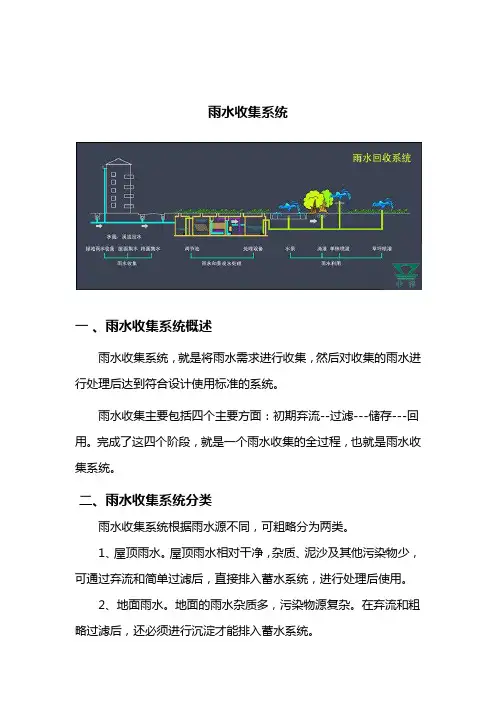

雨水收集系统一、雨水收集系统概述雨水收集系统，就是将雨水需求进行收集，然后对收集的雨水进行处理后达到符合设计使用标准的系统。
雨水收集主要包括四个主要方面：初期弃流--过滤---储存---回用。
完成了这四个阶段，就是一个雨水收集的全过程，也就是雨水收集系统。
二、雨水收集系统分类雨水收集系统根据雨水源不同，可粗略分为两类。
1、屋顶雨水。
屋顶雨水相对干净，杂质、泥沙及其他污染物少，可通过弃流和简单过滤后，直接排入蓄水系统，进行处理后使用。
2、地面雨水。
地面的雨水杂质多，污染物源复杂。
在弃流和粗略过滤后，还必须进行沉淀才能排入蓄水系统。
三、雨水收集系统的特点1、雨水收集具有有效处理不同汇水面的雨水，既可有效收集雨水又可以合理节约成本兼顾系统的2、雨水收集采用大量新型专利、专业装置，材料，可以方便地解决雨水收集中特殊问题，如弃流、蓄水、供水等、3、雨水收集设计中尽可能避免电气设备的使用，更多利用雨水自流的特点完成污染物的自动排放，净化、收集，做到真正节能、环保、高使用寿命、低成本的特点。
4、雨水收集由雨水控制器进行控制，完成收集、净化、供水、补水，安全保护等功能。
四、雨水收集工艺流程图雨水管道---------截污管道-------雨水弃流过滤装置--------雨水自动过滤器--------雨水蓄水模块-------消毒处理------用水点说明：初期雨水经过多道预处理环节，保证了所收集雨水的水质。
采用蓄水模块进行蓄水，有效保证了蓄水水质，同时不占用空间，施工简单、方便，更加环保、安全。
通过压力控制泵和可以很方便地将雨水送至用水点，同时雨水控制器可以实时反应雨水蓄水池的水位状况，从而到达用水点。
五．雨水回收系统的意义：1，适应经济发展的需求我国的水资源浪费十分严重。
水资源匮乏是不争的事实。
如何循环使用水资源，减少水资源的浪费是成为首要任务。
随着水资源供需矛盾的日益加剧，越来越多的国家认识到雨水资源的价值，并采取了很多相应的措施，因地制宜的进行雨水综合利用。
雨水回收利用系统的概念、组成、流程等简述
雨水回收利用系统的概念、组成、流程等简述【前言】随着城市化的发展，带来的生态环境污染问题日益严重，对于雨水的回收和利用也受到了高度关注，做好雨水的回收和利用工作，可显著提高水资源利用率，降低排污费用的支出，也有助于优化生态环境，具有良好的节水效能、环境效益。
一、雨水回收利用系统的概念和意义：雨水收集系统即根据利用需求来收集雨水，经过处理后使之满足利用标准，这是对雨水进行综合利用的一种合理方式。
雨水收集一般是针对地面雨水和屋顶雨水，然后通过雨水管道将雨水引流到雨水收集系统当中，再经过一系列的过滤、净化实现回收利用的目的，缓解水资源与自然环境之间的压力，为城市排水系统减压。
雨水收集利用系统并不是单个指某一利用设备，而是作为一整套系统而运用，符合节能减排、可持续发展理念。
回收利用雨水不仅可以灌溉绿地、冲洗路面，而且还可以回补地下水资源，弥补城市化进程给生态环境造成的损害。
城市化进程是现代化发展的一个标志，城市化带来的是生硬的城市，而海绵城市建设则是辅助城市排水管道，恢复生态环境，将城市变成一座可以具备吐纳功能的生态城市。
二、雨水回用系统的组成：目前多数的雨水收集利用系统都是由弃流过滤系统、蓄水系统、净化系统组成。
具体来说，可以是包括雨水弃流装置、安全雨水分流井、PP雨水收集模块、截污挂篮等一系列雨水利用设备在内的整套系统，塑料模块收集池实物图三、雨水回收利用系统的分类根据雨水来源的差异，可将雨水划分为如下几类：第一种为屋顶雨水，此类雨水中的杂质较少，其中的污染物、泥沙很少，经过简单的弃流与过滤后即可回收使用；第二种为地面雨水，此类雨水中的污染物较多，需进行弃流、过滤处理后将其排入沉淀池后才能进入到蓄水系统中。
四、雨水回收利用系统的适用领域：雨水收集回收利用系统的应用，适合用于年降雨量大于400mm的地区，在城市绿地、公共道路、住宅区、工业园区、学校、公园、广场中都可使用。
通常情况下，哪些项目需做雨水回收利用系统？第一种：当地有雨水回收利用率要求的项目。
雨水收集系统施工技术与注意事项
雨水收集系统施工技术与注意事项雨水收集系统是一种可持续发展的水资源利用方式，旨在收集和储存降水以供日常使用。
在施工过程中，需要遵循一些技术和注意事项，以确保系统的可靠性和安全性。
本文将介绍雨水收集系统施工的技术要点和注意事项。
一、设计与规划1. 系统定位和容量规划在设计阶段，首先需要确定雨水收集系统的定位，例如在房屋屋顶、地面或地下。
然后根据建筑物的类型和使用需求，合理确定储水容量。
计算准确的容量是确保系统正常运行的基础。
2. 排水和滤水系统雨水收集系统需要有效的排水系统来收集和运输雨水。
排水系统应包括雨水管道、入水口和出水口等设施。
滤水系统包括过滤器、沉淀池和吸水井等，用于去除雨水中的杂质和颗粒物。
3. 基础设施和安全考虑在规划设计中，还需要考虑基础设施，如储水罐和输水管道等设施的位置，确保安全施工和使用。
埋设的管道和设备应具备耐候性，以应对不同季节的气候变化。
二、施工过程及要点1. 安全施工施工过程中，应遵循安全操作规程，确保工人的安全。
当进行屋顶收集系统的安装时，需要使用安全带等个人防护装备，并在施工现场设置警示标识，以预防意外事故。
2. 材料选择和质量控制选择优质的材料是确保整个系统可靠性的关键。
例如，储水罐应选用耐腐蚀材料，并进行质量检测，以确保其密封性和耐久性。
另外，需要注意材料的成本和环境友好性。
3. 专业施工队伍与监控建议雇佣专业的施工队伍进行施工，他们拥有丰富的经验和专业知识，能够确保施工质量。
在施工过程中，应进行监控和检查，及时发现和解决问题，确保系统的稳定和可靠。
4. 及时沟通与调整在施工过程中，及时与设计师、业主和施工队伍进行沟通，以清楚了解施工进度和需求变化。
根据实际情况，及时调整施工计划，确保施工进展顺利。
三、注意事项1. 水质安全为了确保雨水的水质安全，需要安装合适的过滤器和消毒设备。
定期清洗和维护过滤器，以去除附着在滤网上的污垢和杂质。
定期检测水质，并根据需要进行消毒处理。
雨水资源收集利用系统及处理技术方案设计
城市化快速发展的地区, 水资源问题已日益成为制约城市发展的重要因素, 为实现科学发展的目标, 必须选择走可持续发展的道路。
城市雨水资源化利用是解决城市水资源短缺、控制城市雨水径流污染, 减少城市洪灾的有效途径。
为此, 应将雨水利用与雨水径流污染控制、城市防洪、生态环境的改善相结合, 应坚持技术和非技术措施并重, 工程性措施与非工程性措施并用的原则, 因地制宜, 择优选用, 兼顾经济效益、环境效益和社会效益, 标本兼治, 促进城市水资源利用的可持续发展。
本篇文章讲述雨水资源收集利用系统及处理技术方案, 该方案由: “海绵雨水”公司, 一家从事雨水收集利用系统十多年专业企业。
1、城区不透水面积逐年增加, 雨水径流量增大, 流出时间缩短。
这不仅造成水资源的巨大浪费, 加大了城市排水系统的负担, 还对城市的生产、生活造成极大的影响, 并带来巨大的经济损失。
那么如何将雨水有效收集利用.2、首选, 我们讲下关于雨水收集与利用的意义。
3、节约城市水资源4、近年来逐渐增多的城市道路冲洗, 晒水减雾, 甚至于城市洗车行业的逐步增多, 对于城市自来水的需求也相应增多, 而供水负担加重, 自来水等原水资源的浪费和过度使用, 使得回用雨水作为循环用水水源的呼声也日渐增大。
5、改善城市水源环境6、对城市雨水资源的开发利用, 地表河流, 湖泊及地下水等水体的用水将相对减少, 有利于维持河、湖、地下水源等天然水体的正常生态环境用水量, 另一方面通过收集雨水的调蓄构筑物的运作, 既可以缓解城市的内涝灾害, 还可以变废为宝, 稀释污水污染物, 改善污水的水质。
7、具有经济和生态意义对雨水进行收集利用, 既可缓解城市对自来水依赖, 又能解决水源污染, 最终达到节能减排、低碳环保的目的。
另一方面, 回用雨水在一定程度还可以做到城市区域自给自足, 对于飞速发展的城市来说, 尤其是城市不断扩张, 而后续配套的管网无法跟上的时候, 采用雨水回用, 减少城市建设管道的费用, 使得城市管网合理优化, 而且对于雨水使用, 可部分替代自来水以减少自来水的使用量, 与其它非传统水源利用对比, 雨水收集利用具有明显经济优势。
雨水收集的方法
雨水收集的方法随着全球水资源日益减少和环保意识的增强，雨水收集成为一种可持续利用水资源的重要方式。
雨水可以被用于浇灌植物、冲洗马桶、洗衣服等非饮用的用途，有效地减少对传统供水系统的依赖。
本文将介绍几种常见的雨水收集方法及其具体操作步骤，帮助读者更好地应用雨水收集技术。
一、屋顶收集法屋顶收集法是最常见的雨水收集方法，适用于住宅、商业建筑等屋顶面积较大的场所。
操作步骤如下：1. 准备收集设备：首先需要安装一个雨水收集设备，如雨水桶、雨水软管或者专用的雨水收集系统。
确保设备安装牢固、密封良好。
2. 清洁屋顶：在雨季来临之前，务必清洁屋顶，以避免雨水收集设备被杂物、污垢堵塞。
3. 导流与过滤：将屋顶的雨水引导至收集设备中，通常通过安装导向管道或者雨水软管实现。
在雨水进入收集设备之前，可以设置过滤装置以去除悬浮物和杂质。
4. 储存和利用：雨水从收集设备流入储存容器中，如雨水桶或地下水箱。
利用时，可以使用泵浦将雨水输送至需要使用的地方。
二、露天面积收集法露天面积收集法适用于庭院、小型花园等空地面积较大的场所，操作步骤如下：1. 设计合理的收集区域：根据空地的形状和大小，设计一个合适的收集区域。
可以利用地势高低差形成集水区，或者设置坡度使雨水自然流入收集区域。
2. 地面处理：在收集区域铺设透水性良好的材料，如草坪、石子或者透水砖。
这样即可提高雨水渗透和集水的效果。
3. 植物选择：在收集区域内种植一些适应雨水收集环境的植物，比如多肉植物、景观草等。
这些植物具有较强的适应性，能够更好地利用雨水。
4. 储存和利用：将收集区域内的雨水引导至储存容器中，可以选择地下水贮存罐或者地表水贮存装置。
在需要浇灌植物或清洗的时候，可以利用泵浦将雨水送至相应地方。
三、道路排水收集法道路排水收集法是一种创新性的雨水收集方法，鼓励将道路上的雨水收集和利用。
操作步骤如下：1. 收集区域规划：在道路设计时，设置适当的收集区域，如人行道两侧的排水槽或者路缘石下的水沟。
基于单片机的雨水收集灌溉控制系统设计的实际实验操作
基于单片机的雨水收集灌溉控制系统设计实验操作1. 引言随着全球气候变暖和水资源短缺的问题日益严重，雨水收集和利用成为一种重要的节水方式。
在农业领域，通过雨水收集灌溉系统可以有效地利用降雨资源，提高农作物的生长效益。
本实验旨在设计一个基于单片机的雨水收集灌溉控制系统，实现对农田中作物灌溉的自动化控制。
2. 实验器材与材料•单片机：Arduino Uno•传感器：雨滴传感器、土壤湿度传感器•执行器：电磁阀•其他元件：面包板、导线、电阻、LED等•水箱和喷头等灌溉设备3. 实验原理3.1 雨滴传感器雨滴传感器用于检测是否有降雨。
当传感器检测到雨滴时，输出信号为高电平；否则输出信号为低电平。
3.2 土壤湿度传感器土壤湿度传感器用于检测土壤湿度。
传感器通过测量土壤的电导率来判断土壤湿度的高低，输出一个模拟信号。
3.3 单片机控制电磁阀单片机通过控制电磁阀的开关状态来实现对灌溉系统的控制。
当需要灌溉时，单片机将电磁阀开启；当不需要灌溉时，单片机将电磁阀关闭。
4. 实验步骤4.1 硬件连接首先，将Arduino Uno与各传感器和执行器连接。
具体连接方式如下：•雨滴传感器：将传感器的VCC引脚接到Arduino Uno的5V引脚，GND引脚接到GND引脚，SIG引脚接到数字输入引脚2。
•土壤湿度传感器：将传感器的VCC引脚接到Arduino Uno的5V引脚，GND 引脚接到GND引脚，SIG引脚接到模拟输入引脚A0。
•电磁阀：将电磁阀的控制线（通常为红色线）接到Arduino Uno的数字输出引脚3，另一根线（通常为黑色线）接到GND。
4.2 编写程序使用Arduino IDE编写程序，实现对传感器和执行器的控制。
具体程序如下：// 定义引脚const int rainSensorPin = 2;const int soilMoisturePin = A0;const int valvePin = 3;void setup() {// 初始化串口通信Serial.begin(9600);// 设置引脚模式pinMode(rainSensorPin, INPUT);pinMode(valvePin, OUTPUT);}void loop() {// 检测雨滴传感器状态int rainSensorValue = digitalRead(rainSensorPin);if (rainSensorValue == HIGH) {// 雨滴传感器检测到降雨，关闭电磁阀digitalWrite(valvePin, LOW);Serial.println("Rain detected. Valve closed.");} else {// 雨滴传感器未检测到降雨，检测土壤湿度int soilMoistureValue = analogRead(soilMoisturePin);if (soilMoistureValue < 500) {// 土壤湿度过低，打开电磁阀进行灌溉digitalWrite(valvePin, HIGH);Serial.println("Soil moisture low. Valve opened.");} else {// 土壤湿度正常，关闭电磁阀digitalWrite(valvePin, LOW);Serial.println("Soil moisture normal. Valve closed.");}}delay(1000); // 延时1秒后继续循环}4.3 烧录程序将编写好的程序烧录到Arduino Uno上，通过USB连接电脑和Arduino Uno，在Arduino IDE中选择正确的开发板和端口，点击“上传”按钮进行烧录。
雨水回收利用系统流程
雨水回收利用系统流程随着人口的增加和城市化的不断推进，水资源的供应和管理已经成为一个重要的挑战。
在这样的背景下，雨水回收利用系统成为了一种可行的解决方案。
本文将介绍雨水回收利用系统的流程，以及其在水资源管理方面的重要性。
一、系统设计与规划雨水回收利用系统的第一步是进行系统设计与规划。
这包括确定回收雨水的来源，如屋顶、道路和其他硬质表面，以及收集和储存雨水的设备，如雨水收集箱和储水罐。
同时，还需要考虑系统的容量和使用需求，以确保系统能够满足水的需求。
二、雨水收集在系统设计完成后，雨水回收利用系统开始进行雨水收集。
这通常是通过将雨水从屋顶、道路等表面引导到雨水收集箱中来实现的。
收集箱通常是位于地下的储水设备，可以容纳大量的雨水。
收集箱的设计需要考虑到雨水的流量和质量，并采取相应的过滤和净化措施，以确保收集到的雨水符合使用标准。
三、雨水储存收集到的雨水需要进行储存，以备不时之需。
雨水回收利用系统通常会使用储水罐来存储雨水。
储水罐的设计需要考虑到储水的容量和保质期，以及防止雨水污染的措施。
储水罐通常位于地下或地面上，根据实际情况选择合适的位置。
四、净化与处理收集到的雨水虽然是天然的水资源，但可能会受到污染。
因此，雨水回收利用系统还需要进行净化和处理，以确保水的质量符合使用标准。
这包括过滤、消毒和其他适当的处理方法，以去除悬浮物、细菌和其他污染物。
五、供水与利用经过净化和处理后，雨水可以用于各种用途，如灌溉、冲洗马桶、洗衣和清洁等。
供水与利用的过程需要根据实际需求进行规划和管理，以确保雨水的有效利用和合理分配。
六、监测与维护雨水回收利用系统的监测与维护是系统运行的关键环节。
定期检查和维护设备，确保其正常运行和有效性。
同时，还需要监测水质和供水情况，以及系统的水量和利用率，以便及时调整和改进系统运行。
雨水回收利用系统的流程是一个复杂的过程，涉及到多个环节和设备。
通过合理的设计和规划，有效地收集和利用雨水，可以为城市的水资源管理提供一个可行的解决方案。
雨水收集系统
雨水收集系统通过渗透方式将雨水注入地表，提高地下水位，缓解地下水位下降趋势，减轻城市雨水排水压力，对提高城市排水管网的防洪能力具有显著作用。
城市广场、操场、城市道路、草坪、花园、建筑屋顶都是雨水收集的有效场所。
雨水是一种水资源，可用于日常生活、生产生活中的洗涤用水、城市保洁、绿地灌溉、工业用水、消防用水、城市水景观维护等。
通过城市洼地收集雨水增加了城市中河流、湖泊、水体和湿地的面积。
增加空气湿度，净化空气。
可以抑制热岛现象，缓解城市环境；那么，雨水收集系统是如何收集雨水的呢？▼虹吸排水系统。
虹吸排水系统是屋顶雨水排放的一种形式，它由雨水斗到排水管的有效位数差驱动，在系统内部产生负压，并根据流体力学的伯努利方程计算出水力。
该系统适用于各种建筑屋顶雨水排出，由雨水斗、排水管、初期废水处理装置组成。
管道可选用hdpe、高密度聚乙烯、不锈钢、涂层钢管等材料，以便在系统施工时能适应任何工程的变化要求，可迅速将屋顶雨水引入收集系统中。
利用自动控制系统初始弃雨量，可较准确地除去初期不良的雨水，利用自动控制机构可实现智能弃雨。
该系统用于各种建筑屋顶(如会议大厦、体育场馆、候机楼、车库、大型货仓、工地、办公楼等)的排雨装置，系统设计时应采用虹吸雨管，严格水力计算。
▼同层排水系统。
排水管不会穿过楼层，而是在同一楼层内连接；同层排水系统的主要特点是暗装系统，以排水收集器为主；排水支管不会穿过地面，防止上层污水通过管道漏入下层，减少疾病传播的可能性，解决雨天排水支管表面结露问题；管道维修和检查都在这一层进行，不会影响底层住户；避免重复钻混凝土地面，有利于地面的整体效果，减少火灾时蔓延的可能性；避开厨房和卫生间之间的吊顶，增加室内高度；排水管采用隐藏式，隔音效果极佳，可减少水流噪音在排水管内的层间传播；排水管道施工无需设置预约孔，厨卫电器可实现个性化装修。
▼渗透性雨水集雨系统。
集渗式雨水管、渗水井、渗水沟等集渗系统于一体：渗透雨水管:渗透雨水管是地下渗透土壤系统的设施之一。
雨水收集与利用系统设计
雨水收集与利用系统设计第一部分雨水收集与利用系统概述 (2)第二部分雨水资源的重要性分析 (5)第三部分系统设计的基本原则和目标 (7)第四部分集雨设施的选择与布置方法 (10)第五部分储存设施的设计与选型要点 (12)第六部分雨水处理技术的应用及选择 (15)第七部分系统水量平衡计算与校核 (18)第八部分雨水利用方案的选取与优化 (20)第九部分系统运行管理与维护策略 (22)第十部分实际工程案例分析与总结 (25)第一部分雨水收集与利用系统概述雨水收集与利用系统概述随着城市化进程的加速，水资源供需矛盾日益突出。
在这种背景下，雨水作为一种可再生资源，具有很大的开发和利用潜力。
雨水收集与利用系统是指通过特定的设施和技术手段，对降雨进行有效收集、储存、处理和再利用的过程。
本文将对雨水收集与利用系统的相关概念、组成、功能以及设计原则等方面进行简要介绍。
1.雨水收集与利用的概念雨水收集是指在降水量较大的区域或时段内，采用各种方法将屋顶、路面等建筑物表面、绿地、广场等公共场所及自然地面汇集起来的降水进行收集的过程。
雨水利用则是指通过适当的技术手段，将收集到的雨水经过处理后用于满足居民生活、工业生产、农业灌溉、景观用水等多种用途的需求。
2.雨水收集与利用系统的主要组成部分一个完整的雨水收集与利用系统通常包括以下几个部分：(1)收集系统：主要包括屋面集雨器（如雨水斗）、排水管道、汇流管等设施，主要用于从屋面或其他适宜区域收集雨水。
(2)储存系统：主要由雨水蓄水池、地下储水罐等构成，用于储存收集到的雨水，并保证在需要时能随时提供水源。
(3)处理系统：一般包括粗滤设备、消毒装置、精细过滤器等设施，以去除雨水中的悬浮物、微生物等杂质，提高水质，使之达到预定的使用标准。
(4)分配系统：包括输水管线、给水泵站、计量仪表等设备，用于将经过处理的雨水送至用户终端，实现不同用途的供水需求。
3.雨水收集与利用的功能雨水收集与利用系统具有以下功能：(1)节约用水：雨水作为可再生资源，其收集与利用有助于减少对地下水、河流等传统水源的依赖，缓解水资源短缺的压力。
((经典收藏))雨水回收再利用系统
雨水回收再利用系统近几十年来，随着水资源供需矛盾的日益突出，越来越多的国家认识到雨水资源的价值，并采取了很多有效措施、因地制宜的进行雨水综合利用。
雨水利用就是直接对天然降水进行收集、储存并加以利用。
成熟的雨水利用技术从屋面雨水的收集、截污、储存、过滤、渗透、提升、回用到控制都有一系列的定型产品和组装式成套设备。
1、雨水直接利用雨水直接利用是指将雨水收集后直接回用，应优先考虑用于小区杂用水、环境景观用水和冷却循环用水等。
由于我国大多数地区降雨量全年分布不均，故直接利用往往不能作为唯一水源满足要求，一般需与其它水源一起互为备用。
2、雨水间接利用雨水间接利用是指将雨水简单处理后下渗或回灌地下，补充地下水。
在降雨量少而且不均匀的一些地区，如果雨水直接利用的经济效益不高，可以考虑选择雨水间接利用方案。
3、雨水综合利用雨水综合利用是指根据具体条件，将雨水直接利用和间接利用结合，在技术经济分析基础上最大限度地利用雨水。
目前，城市雨水利用与以下几种方式：（1）屋面雨水集蓄利用，利用屋顶做集雨面用于家庭、公共和工业等方面的非饮用水，如浇灌、冲厕、洗衣、冷却循环等中水系统。
（2）屋顶绿化雨水利用，屋顶绿化是一种削减径流量、减轻污染和城市热岛效应、调节建筑温度和美化城市。
（3）园区雨水集蓄利用，绿地入渗，维护绿地面积，同时回步地下水。
（4）雨水回灌地下水，在一些地址条件比较好的地方，进行雨洪回灌，人工补给地下水。
对于雨水的回收利用工程可分为三个部分：雨水的收集、雨水的处理和雨水的供应。
一般模式是将屋顶雨水通过雨漏管收集，通过分散或集中过滤除去径流中颗粒物质，然后将水引入蓄水池贮蓄，再通过水泵输送至用水单元。
一般用于冲洗厕所或灌溉绿地等。
考察团参观一处单户家庭雨水利用系统，雨水不仅用于冲洗厕所，还用于洗涤衣物。
1、雨水的收集雨水的收集利用，广义的范围内，包括了大型水库的建设，河川径流的取用等。
雨水收集的方式有许多种型式，例如屋顶集水、地面径流集水、截水网等。
雨水收集系统工作流程
雨水收集系统工作流程一、引言雨水收集系统是一种利用天然降水资源的系统，通过收集、贮存和利用雨水，可以满足一定程度上的生活和工业用水需求。
本文将介绍雨水收集系统的工作流程，包括收集、处理和利用三个主要环节。
二、收集雨水收集系统首先需要设置收集设施，一般包括屋顶、排水沟、雨水收集箱等。
当降雨时，屋顶上的雨水会经过排水沟流入雨水收集箱。
收集箱通常位于地下，可以通过地面盖板或井盖进行检修和清理。
三、处理1. 过滤收集到的雨水中可能含有杂质和污染物，因此首先需要进行过滤处理。
常见的过滤方式包括网格过滤器、沉砂池和沉淀池等。
网格过滤器可以过滤掉较大的杂质，而沉砂池和沉淀池则能去除悬浮物和沉淀物。
2. 净化经过初步过滤后的雨水还需要进行净化处理，目的是去除水中的细菌、病毒和有害物质。
常用的净化方式包括砂滤器、活性炭过滤器和紫外线消毒器。
砂滤器可以去除较小的悬浮物和有机物，活性炭过滤器则能去除异味和有害物质，而紫外线消毒器则能有效杀灭细菌和病毒。
四、贮存经过处理的雨水需要储存起来，以便在需要时使用。
常见的贮存设施包括水箱、水池和水井等。
水箱一般位于地下或地面上，可以储存大量的雨水，水池则适用于较小规模的储存，而水井则是一种较为传统的储水方式。
五、利用储存起来的雨水可以用于多种用途，包括生活用水、农业灌溉和工业用水等。
下面将介绍这些用途的具体利用方式。
1. 生活用水经过处理的雨水可以作为家庭生活用水的补充，包括洗衣、洗澡、冲厕和饮用水等。
为了确保水质安全，使用前应对雨水进行二次消毒，可以使用漂白粉、漂白液或饮用水消毒剂等。
2. 农业灌溉雨水收集系统可以为农田提供灌溉水源，减少对地下水和自来水的依赖。
通过合理规划和设计，可以将储存的雨水输送到农田，满足作物的生长需求。
3. 工业用水一些工业生产过程中需要大量的水资源，雨水收集系统可以为工业企业提供可再生的水源。
通过合适的处理和储存设施，工业用水可以得到有效利用，减少对自来水的消耗。
RainHarvest AquaControl + 雨水收集系统控制器操作手册说明书
User M anu alAquaControl + Rainwater System ControllerItem no.: 351027Distributed in the US by:6075 Parkway North DriveCumming, GA 30040(800) 654-9283Figure 1: Indicators and Controls1: LED for power supply2: Information Display3: LED for drinking water operation4: LED for faults and malfunction5: Operating buttons6: Lower cover of the System Control7: The main fuse for the rainwater system controller is under this cover.Figure 2: Tank Water Sensor Assembly12: Data cable13: Wire seal 314: Connection of the data cable is polarity protected.15: Connect white wire here16: Connect red wire here17: Data cable terminal18: Wire seal 219: Wire seal 120: Active measuring length21: When assembling be sure that the cable spacers are equally distributed over the cable length.22: Stainless steel probe23: Tank floor24: Screws25: Overflow26: Tank or riser wall27: Sensor28: Sensor control boxImportant Safety Notes:Please read and follow safety instructions carefully before assembly or using the device!Equipment using a 120 VAC supply may only be installed and commissioned by a qualified tradesman. The assembly place must allow all possible safety precautions when laying the attached cables.Power supply cables and data cables mast not be damaged or pinched in any way. Plan the assembly place so that you can reach the transformer easily and unplug it from the electrical outlet in dangerous situations.Choose the assembly place so that children cannot play or be near the device and its connections without supervision.Before opening the device, disconnect it from the main supply (unplug) otherwise there is a serious danger of an electrical shock.Fuses may only be replaced with standard-compliant parts with the same nominal value.All liability is excluded for damages which result from non-compliance of these instructions or from improper handling of the device. At chosen intervals in this hand book we will give directions for safety precautions. These safety precautions have been specially marked:1. D escriptionThe AquaControl+ is an electronic water management control system.It has been developed especially for rainwater usage systems. It can be used with a wide variety of tank systems.Tanks made from metal or steel reinforced cement may only be used when the following conditions have been correctly followed.Metal tanks lead to faulty readings. It is optimal to install the device so that the sensor is as far as possible from the metal sides so, for example, in the center of a cylindrical tank. The system controls offer an easy to use guide for the switch programming. Using an LCD display the fill measurement is shown in 1 % stages (in relation to the height of the tank).The sensor operates with 12 volts DC, supplied from the main control unit.All programmed values such as the tank height are retained after disconnection of the power supply or after loss of power.Performance features:•Fill level measurement display in 1% steps with a bar type indicator•Freely variable switching points in 1% steps for drinking water refill•Automatic flushing of the system intervals in days, and duration in minutes are programmable •Dialogue oriented user guidance (choice of language)•Equipment indication using 3 additional LED•Supervision of the sensor control box and the sensor•Error indications in simple text•Analog output for connection to external systems: 0-10V DCTechnical data:Control electronics Measurement sensorsOperating current :24VAC Measurement voltage :12V DCFused :T500mA Measuring frequency :(0.2-20)kHzPower consumption :3VA Data cable length :165 feet,maximumTank height :9.8 feet (optional 20feet)Measurements :6.1”x6.5”x3.5” Measurements :3.6”x3.2”x2”Terminal 1Operating voltage: 24V AC Terminal 2-4Operating voltage: 24V AC Maximum Current : 5AmpsMaximum Current: 1AmpsTerminal 5Operating voltage Maximum Current: 120V AC/DC : 3AmpsAnalogue outlet:Minimal apparent ohmic resistance : 20K Ohm Short circuit protection : YesShort circuit current : Approx. 15mACable length : 650 feet, maximum; shieldedNote:Only the control electronics in the device are protected by the fuse. Valves and pump connections are not protected. These are protected only by the mains supply via the circuit breaker.The yellow LED indicating “Drinking water operation” [3] is lit as soon as the valve switches over to the mains supply. The user is made aware that the system now uses water from the mains supply. The red LED for “Faults and malfunctions” [4] is lit as soon as the system identifies a fault. The display will then show a warning that describes the cause of the fault in plain text.2. A ssembly2.1 C on trol s ystemThe mains plug of the transformer serves as an on / off switch.– Loosen the fastening screws of the lower cover [6] and remove the cover – Mark out drilling points and drill according to sketch– Fasten the device with the enclosed installation hardware (screw anchor and screws)Figure 3: Drilling outline for housing outline (Not to scale )2 .2 Connection Sensors and CableSensor electronics consist of a stainless steel probe [22], red and white connecting wires [27] and sensor control box [28].Figure 4: Sensor technology1.Now the sensor control box [28] (cover removed) should be installed on the tank wall (preferably inthe manhole shaft of the Graf synthetic tank). The location of the mounted sensor control box should be between 4” and 6” above the overflow [25]. The enclosed screws should be used to secure the device. After fully tightening the screws, the points that are showing themselves on the outside of the tank must be blunted to avoid injury [24].2.Measure the height from the bottom of the tank [23] to the end of the terminals [15] and [16] on the[28].3.Shorten the connection cable to suit the measured height.4.After shortening the cable, the distance between the cable fastening spacers [21] should be setequally along the entire length. The cable fastening spacers prevent the red and white wires of thesensor from crossing over and thereby causing a slight distortion of the measurement readings. Iffor any reason the cable fastening spacers cannot be mounted, an additional distortion of themeasurement reading of approximately 1% may result.5.Connect the sensor cable to the sensor as described in the following instructions: Removeapproximately 1/4" of insulation from both of the wires. Next, pass the red wire through the wireseal 1[19] and tighten this lightly, then connect the red wire to the terminal [16]. The free whitewire is now passed through the wire seal 2 [18] and tightened lightly, then connect the white wire to the terminal [15].6.Now pass the end of the data cable [12] through the wire seal 3 [13]. Lightly tighten the wire sealand connect the cable wire cores of the data cable [12] to the double terminal [14]. The connection of the data cable is reverse polarity protected. Attention! The screws should be tightened withcare to ensure that they are not damaged.7.Now recheck that all the connections and the sensor components have been fitted correctly. Replacethe cover of the sensor control box and secure this with the appropriate fastening screws.8.At the main system control unit, remove the jacket from the ends of the shielded sensor data cable,strip about ¼'' of insulation from the wires, and insert each wire into the appropriate terminallabeled “SENSOR” on the main circuit board. Tighten the terminal screws securely.Note:The red and the white wires going down to the probe should be straight and smooth to be drawn taught by the weight of the stainless steel probe. T he s tainless steel probe must hang just above the tank floor. When setting the spacers please be sure to distribute them equally over the complete length as shown in Figure 2.2.3. Electrical Wiring ConnectionsThe AquaControl+ offers the rain water system a dry run protection for the pump or the house water system when equipped with an external pump relay. In order for the dry run protection will function properly the rain water system must be wired according to the following diagram.For the supply of 24V AC to operate valves and other accessories, external power must be supplied to the 24V AC input terminals using a transformer sufficient for the needs of the attached devices.Figure 5: Electrical wiring diagramFigure 6: Photo of electrical connections3. A c t i vat i on and calibration processBefore the energizing the equipment, be sure that all electrical connections are correctly insulated and all covers are properly closed.Now open the transparent cover of the system controls. Plug the transformer into the outlet (this outlet must be exclusively for the equipment and be on its own breaker). The system runs a self-test automatically.For the duration of the system check (approx. 10 seconds) the following signal will be displayed in the window:Figure 7: Display during the equipment checkThe equipment type is shown on the first line and the software check in progress is shown in the second line.If after the initial installation check all is correct, the LCD indicator will display the fill level (in %). Figure 8 shows the LCD-display in the operation mode. The display shows the filling level and the operating modes as abbreviations: "FV" and "P". These abbreviations correspond as follows:– FV+ : filter cleaning valve opened – FV- : filter cleaning valve closed– P+ : (pump on) house waterworks in operation – P- :(pump off) no water currently being withdrawnFigure 8: Display in the operation mode 4. S et Up of the System ControlAfter putting into operation, the system control must be adjusted and programmed according to theconditions and requirements of the individual user's system. The required settings are easily programmed. There are four buttons for this purpose. All necessary programming data entries follow a menu displayed by the LCD. For the setup, follow all the points listed in table 1 in the sequence shown. Should any error in the sequence occur then it is necessary to begin the set up again from the beginning starting with the tank height. Begin the programming of the settings by pressing the button marked “MENU”.With the buttons “+” or “-” the menu may be scrolled backwards and forwards. With the respective menu point shown the values may be altered. For this the button “ENTER” must be used. The value begins to flash. With the “+” or “-” the desired value may now be entered according to individual requirements.When the desired value has been entered this must be confirmed by pressing the “ENTER” button. The value is only then taken over and stored in the programming of the unit. Through pressing the “MENU” button again the display changes back to the operation mode.It is possible to reset the unit to the factory setting standard values at any time.The resetting can only be carried out in the operation mode (Display see Figure 7): To do this press the “ENTER” button and hold it pressed. Now simultaneously in addition press the “MENU” button. After a short wait the following display will be shown:Figure 9: Message reset to standard factory settingsAs soon as this message is displayed the buttons may be releasedThe menu structure integrated in the system control is outlined in Figure 8. To br i ng up the menu, press and hold the “MENU” button for longer than 5 seconds. All outputs are inactive when the menu level has been activated and operation of the device is suspended. The system automatically returns to operating mode when no entries have been received for approximately 30 seconds.Figure 10: Main menu levelPress the “ENTER” button to arrive at each of the listed sub-menu functions. Through pressing the “MENU” button again the display changes back to the operation modeSWITCHING POINTSMain menu levelPUMP ON 0-100%8% Pump ON (The numerical value is always smaller than with BACKUP ON .)Press “ENTER”+ / -23%PUMP OFF0-100% 6%Pump OFF (The numerical value is always smaller than with PUMP ON.)BACKUP ON0-100% 10% Supply with municipal drinking water - ON (The numerical value is always smaller than with BACKUP OFF.)BACKUP OFF0-100% 12%Supply with municipal drinking water - OFFBACKUP INTERVAL0-14 DAYS 14 Flush the drinking water supply piping every 14 days. The value “0” switches the flushing off.BACKUP0-60 SEC 30Flush the drinking water supply pipes for 30 seconds.CLEANERINTERVAL0-14 DAYS 14 Cleaning the rainwater filter every 14 daysThe value “0” switches the cleaning process off.CLEANER DURATION0-60 SEC 5Cleaning the rainwater filter for 5 secondsCLEANER RINSE AT INCREMENT 2% Cleaning the rainwater filter when the fill level has increased by 2% after rainfall. If the fill level continues to increase, the rinsing will be repeated every 3 hours.DRAIN DELAY 0-60 DAYSCleaning the drain tank every “x” days. + / -+ / -+ / -+ / -+ / -+ / -+ / -+ / -DRAIN TIME0-60 MINCleaning the drain tank for “x” minutes.TRANSFER FROM 0-100% This enables water to be pumped out of the main tank. The chosen numeric value “Transfer from” should always be greater than the numeric value “BACKUP OFF”!The water will be pumped off when it rises above the set value. To prevent constant switching on and off of this function, it is pumped off to 2% under the opposed value.REFILL ON 0-100% Numeric value is always greater than the value “BACKUP ON” and less than the value for “REFILL OFF”.REFILL OFF0-100% 6% Numeric value is always greater than the value for “REFILL ON”.+ / - + / - + / - + / - + / -Figure 11: Sub-menu “Switching points”Press the “ENTER” button to alter the respective switching points The value to be altered will begin to blink. The value may then be adjusted by using the “+” and the “-“ buttons. Press the “ENTER” button again when the displayed value should be accepted.The following is an introduction to the general device settings:DEVICEADJUSTMENTMain menu levelLANGUAGEENGLISHUNITSINCH / CMMEASURING LENGTH30-600cm 200(A 20-foot Sensor may be ordered)OPERATION TERM. 1 REFILL NO Output 1 has been configured for the "Refill" function and NO = normally open. Therefore, the valve (or the pump) for the function "Refill" should be attached at terminal 1.OPERATION TERM. 2 BACKUP NC Output 2 has been configured for the "Backup" function and NC = normally closed.OPERATION TERM. 3 PUMP NO Output 3 has been configured for the "Pump" function and NO= normally open.Press “ENTER” + / -+ / -+ / -+ / -+ / -+ / -OPERATIONTERM. 4 DRAIN NO Output 4 has been configured for the "Drain" function and NO= normally open.OPERATIONTERM. 5 ERROR NC Output 5 has been configured for the "Error" function and NC= normally closed.Figure 12: Sub-menu “General device description”For each terminal the selection between the following functions exists:• BOOSTER PUMP NO• BOOSTER PUMP NC• CLEANER NO• CLEANER NC• BACKUP NO• BACKUP NC• TRANSFER NO• TRANSFER NC• REFILL NO• REFILL NC• PUMP NO• PUMP NC• DRAIN NO• DRAIN NC Note: Please configure each output according the requirements of your rainwater system requirements.+ / - + / -The function of the output can be specified for each terminal separately (normally open or normally closed). Please consider the maximum current values for each individual terminal:Terminal 1: 5 AmpsTerminal 2: 1 AmpTerminal 3: 1 AmpTerminal 4: 1 AmpTerminal 5: 3 AmpsFigure 13: Allocation of Terminals 1-4 and Relay outputsThis section covers the manual functions:MANUAL OPERATIONMain menu levelLAST FLUSHBACKUP 0 Time scale in days; elapsed since the last flush using municipal drinkingwaterHAND FLUSHBACKUP NO Activation of the flushing process for the municipal drinking water inlet pipe. The switch-over valve remains permanently switched on until reprogrammed to original setting.LAST RINSECLEANER 1 Time scale in days; elapsed since the last filter rinse.HAND RINSECLEANER NO Activation of the filter rinse. The RINSE valve remains permanently switched on until reprogrammed to original setting.HANDREFILL The refill function may also be regulated by hand. The REFILL valve remains permanently switched on until reprogrammed to original setting.Activation of the drain tank cleaning. The DRAIN TANK valve remains permanently switched on until reprogrammed to original setting.Figure 14: Sub-menu “Manual functions”Press “ENTER” + / - + / - + / - + / - + / -5. Error messages and fault correction:The operation of the system control should be checked at regular intervals (at least every 4 weeks). The error messages provide an indication of general symptoms. Additional troubleshooting will be required to determine the underlying cause and necessary actions.Please also take note that the system control device cannot sense any malfunction of the municipal water supply or house water system. (No malfunction signal is supplied by external water supplies or devices to the system control device).If faults are recognized by the tank level sensor, the system control cannot continue to work properly.The following faults are shown in the plain text on the display:ERRORSENSORThe reason for this error is that the white sensor wire has been damaged. ERRORDL SHORT CIRCUIT 0Error possibilities:•The data cable of the sensor control box is not connected to the data cable terminal [14] but has been connected to the sensor terminal •Wires of the data cable have been damagedERRORSENSOR CONTROLThe sensor control box delivers no signal and must be replaced.ERROR SENSOR SYSTEM For further diagnosis, remove the stainless steel weight [22] out of the water. If the error indication has now stopped, then the sensor itself was the cause of the fault. If the error indication continues, this implies that the sensor control box is defective.ERRORNO SIGNAL NO The communication between the system control to the sensor control box is interrupted.ERROR MEMORY First try resetting the system control to the factory default settings. If the error message continues to be displayed, then it is necessary to contact your service partner.Note: After resetting to the factory default settings all the newly programmed setting values will have been overwritten and must be re-programmed!Figure 15: Error messagesIf the device shows no function at all then check whether the main electrical supply provides current and also check the house breakers.If the electrical outlet is working properly, then unplug the transformer from the system control. Once the system has been de-energized open the lower cover of the system control (see Figure 1) and check the rainwater system controller main fuse.6. A n alog OutputYour device has been fitted with an analog output terminal. This terminal shows the percent values from the system control (0% -100%) by a voltage range from 0V to 10V DC. The following connection values apply:Minimal apparent ohmic resistance : 20K OhmShort circuit protection : YesShort circuit current : Approx. 15mACable length : 650 feet, maximum; shieldedNote:The system control is only capable of displaying whole percent values (no fractions). These are shown on the analog signal display.Figure 16: Allocation of the analogue terminalAtt ac hm e nt A – Symbols used:Attention! Pull out the mains plug from the socket before opening the device.Attention! An error has occ urr e d.Mains drinking water operationPage downPage upOnly for use in dry areasSpace for your notes:Purchase date:Device serial number / Type: AS AQ RHTank heightSoftware level AQ+ REV: U2.0Design and specifications are subject to change without notice Manual revision (RHS): January, 2016; Version: AQ+ U2.0A。
雨水收集利用系统的使用
雨水收集利用系统的使用简介雨水收集利用系统是指通过收集、过滤、存储和使用雨水来充分确定的用水需求。
这种系统可以降低城市排放的污水量，削减水资源的消耗，同时也可以降低水费开支。
在旱季、气候变化等情况下，雨水收集利用系统可以供应确定的备用水源。
原理雨水收集利用系统一般由以下几个部分构成：1.屋顶和地面的收集系统通过在屋顶或地面上设置贮水桶、储水池等设备收集雨水，接受简单的管道导向水源。
2.滤水和净化系统对于收集到的雨水需要进行滤水和净化处理，以去除杂质和污染物。
常见的处理方式包括使用滤网、沉淀池、活性炭过滤等。
3.储水系统储水系统包括贮水桶、储水池等设备。
储水池一般需要进行防水处理，以防止水泄漏导致损失。
4.输水和利用系统雨水经过滤水和净化处理后，可以通过管道输送至用水地点，如浇花、冲厕所等，以达到节水的目的。
使用方法使用雨水收集利用系统需要先安装设备并进行相关的管道连接。
实在步骤如下：1.安装收集系统在屋顶或地面安装收集设备，将收集的水导向贮水桶、储水池等设备。
2.滤水和净化处理收集的雨水需要经过滤水和净化处理，如使用滤网、沉淀池、活性炭过滤等设备。
3.储存水源储存雨水的设备需要进行防水处理，以免水源泄漏导致损失。
4.输送至用水地点通过管道输送雨水至用水地点，如浇花、冲厕所等。
注意事项使用雨水收集利用系统需要注意以下几点：1.安全问题在安装时需要注意设备的安全性，尤其是在设置贮水池、储水桶等设备时，需要考虑其是否稳定，避开发生安全事故。
2.水诘责题收集的雨水需要经过滤水和净化处理，以去除其中的杂质和污染物。
需要保证水质符合相关的卫生标准。
3.施工问题在安装设备时需要考虑施工难度和设备维护，以免日后维护困难。
总结雨水收集利用系统是一种节省水资源、降低城市污水排放的有效方式，通过其的使用可以实现城市用水与排水系统的有机结合，降低水资源的消耗，同时也可以降低水费开支。
但是在使用时需要注意安全问题、水诘责题和施工问题，以保证设备的效果和安全。
雨水收集三种方法
雨水收集三种方法1. 雨水收集桶系统雨水收集桶系统是最常见且最简单的雨水收集方法之一。
这个系统主要通过将雨水收集到一个大桶中来储存和利用雨水。
这种方法适用于小型的家庭或者小型建筑物。
下面是设置这个系统的步骤：1.1 准备一个大桶：选择一个容量适中的桶，最好是防腐蚀的材质，例如塑料或者不锈钢。
确保桶的底部有一个放水的出口。
1.2 安装雨水收集系统：将一个雨水收集器安装在屋顶或者其他可以接收雨水的地方。
这个收集器可以是一个简单的漏斗式集水装置，使得雨水可以顺利流入桶中。
1.3 连接排水管：将一个排水管连接到桶的底部放水的出口。
这个管子可以用来收集雨水，或者将雨水输送到其他地方供使用。
1.4 添加过滤装置：在收集雨水的管道上添加一个过滤装置，防止杂质和污染物进入水源。
这可以是一个简单的过滤器，比如纱布或者过滤网。
1.5 利用雨水：根据需要使用收集到的雨水，比如浇花、洗车或者冲厕所等活动。
2. 雨水收集槽系统雨水收集槽系统是一种更大容量的雨水收集系统，适用于中大型住宅或者商业建筑。
这个系统可以收集更多的雨水，并且可以用于更多的用途。
下面是关于如何设置雨水收集槽系统的步骤：2.1 选择合适的容器：选择一个大容量的水槽或者储水池来存放雨水。
确保选取的容器具有耐用和防腐蚀的特性。
2.2 安装雨水收集系统：安装一个大型的集水系统，使得雨水可以顺利地流入到集水槽中。
可以利用屋顶或者其他大型建筑物的表面作为集水器。
2.3 连接排水管：与雨水收集桶系统类似，将排水管连接到储水池的底部，以便在需要时可以取用到收集到的雨水。
2.4 处理和净化雨水：由于雨水的质量可能不够纯净，因此在使用之前可以考虑添加一些净化装置，如滤网或者水质处理设备，以确保水质达到可以使用的标准。
2.5 多功能利用雨水：利用储水池中的雨水供应更多的用途，比如冲洗马桶、灌溉花园、清洗地板等。
3. 雨水渗透系统雨水渗透系统是一种将雨水直接引导到地下进行储存和利用的方法。
