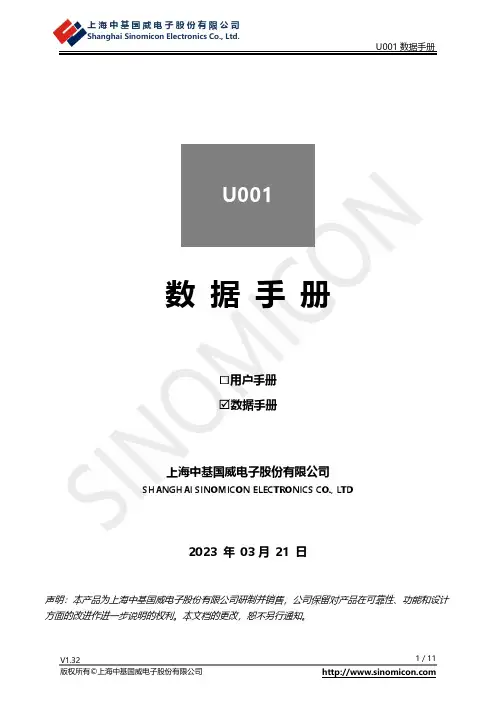

U001 数据手册说明书
数据手册□用户手册数据手册上海中基国威电子股份有限公司SHANGHAI SINOMICON ELECTRONICS CO.,LTD2023年03月21日声明：本产品为上海中基国威电子股份有限公司研制并销售，公司保留对产品在可靠性、功能和设计方面的改进作进一步说明的权利。
本文档的更改，恕不另行通知。
目录1产品概述 (3)2产品特性 (4)3应用领域 (5)4引脚定义 (6)5电气参数 (7)6应用电路 (8)7封装规格 (10)8注意事项 (11)1产品概述U001是一款低功耗、高性能的接近感应手势识别传感器，采用模块化设计，经过内部高速图像采集与运算处理，实现非接触式手势识别。
可识别多种手势操作，用户体验效果好，手势识别准确率高。
可灵活便捷的应用于客户端产品，无需进行复杂运算、参数配置、校准调试等繁琐处理，降低了方案开发难度，缩短了产品开发周期。
产品应用领域广泛，可替代传统接触式控制操作，如开关控制、模式切换、音量调节、亮度调节以及其它非接触式手势操作等。
2产品特性工作电压宽、待机功耗低。
外围元件少、模块尺寸小。
响应速度快、抗干扰性强。
接近感应距离可达20cm。
手势识别准确率可达98%。
输出多样化：电平输出、脉冲数出、编码输出、UART输出等。
支持左挥、右挥、前挥、后挥、上挥、下挥、悬停、单击、双击等多种接近感应操作。
3应用领域智能开关，墙壁开关、工控开关。
卫浴洁具，风干机、智能马桶、感应水龙头。
多媒体控制，平板电脑、蓝牙音箱、蓝牙耳机。
灯具照明，台灯、橱柜灯、感应小夜灯、化妆镜、卫浴镜。
智能家居，跑步机、油烟机、热水器、电风扇、净化器、消毒碗柜、电动窗帘。
儿童玩具，智能穿戴，虚拟现实，医疗设备，汽车电子等。
4引脚定义5电气参数6应用电路P1P0P3P4P5P2GND VDD5U1VSS 1P02P13LEDA 4VDD5VDD 10P509P408P307P206J1Micro_USB12345VDD5VDD5C110uF 左右后前模块应用演示demo(1)口输出功能说明：模块上电后，自动进入睡眠模式，所有指示灯关闭。

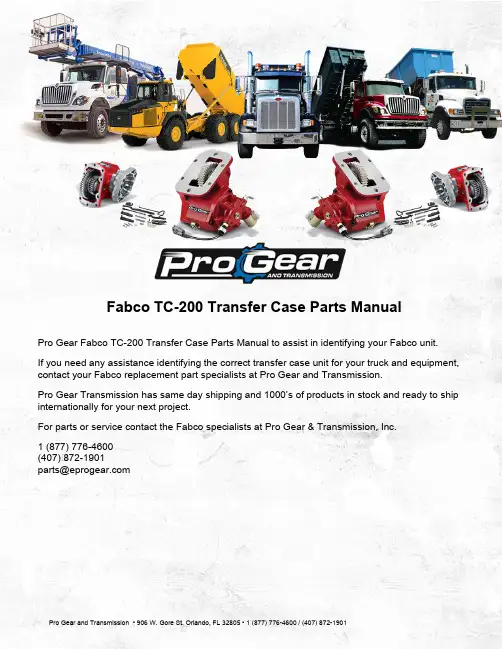

Fabco TC-200 分动箱零件手册说明书
Fabco TC-200 Transfer C ase P arts ManualPro Gear Fabco TC-200 Transfer C ase Parts Manual t o assist in identifying your Fabco unit.If you need any assistance identifying the correct transfer case unit for your truck and equipment, contact your Fabco replacement part specialists at Pro Gear and Transmission.Pro Gear Transmission has same day shipping and 1000’s of products in stock and ready to ship internationally for your next project.For parts or service contact the Fabco specialists at Pro Gear & Transmission, Inc.1 (877) 776-4600(407) 872-1901******************AUTOMOTIVE CORPORATIONFABCO TC-200TRANSFER CASEPARTS MANUALPart Number873-0042-001Fabco Automotive Corporation, Livermore, CA9. ILLUSTRATED PARTS MANUALTABLE OF CONTENTSPAGE P.1 Introduction (33)P.2 Input Shaft Parts (34)P.3 Intermediate Shaft Parts (36)P.4 Front Output Shaft Parts (38)P.5 Rear Output Shaft Parts (40)P.6 Front Drive Shift Parts (42)P.7 High/Low Range Shift Parts (44)P.8 Rear Drive Shift Parts (46)P.9 Housing Parts (48)P.1 INTRODUCTIONTO USE THIS ILLUSTRATED PARTS SECTION:1. Refer to the figure which illustrates the needed part.2. Find the required part and note the item number.3. Locate the item number in the parts list section for the required part number, description, andquantity used.NOTE: When ordering parts, specify the transfer case model number, the serial number and any other information that is on the Fabco nameplate located on the transfer case housing. The part numbers contained in this manual were in effect at the time the manual was approved for printing and are subject to change without notice or liability. Fabco Automotive Corporation reserves the right to change parts at anytime.USE ONLY GENUINE FABCO PARTSP.2 TC-200 INPUT SHAFT PARTSSee Figure P.2FOOT ITEM PART NO. DESCRIPTION QTY NOTE1 688-0694 Locknut, 1 1/2-12 12 927-0775-005 Washer 13 732-0396 Oil Seal 14 233-0537 Bearing Cup 15 233-0558 Bearing Cone 16 432-0667 Gear 17 966-0329 Woodruff Key 18 776-0269 Shaft 19 432-0669 Clutch Collar Gear 110 233-0542 Bearing Cone 211 233-0539 Bearing Cup 212 756-0257-001 Bearing Spacer Ring,.352 Thick 1756-0257-002 Bearing Spacer Ring,.355 Thick 1756-0257-003 Bearing Spacer Ring,.358 Thick 1756-0257-004 Bearing Spacer Ring,.361 Thick 1756-0257-005 Bearing Spacer Ring,.348 Thick 1756-0257-006 Bearing Spacer Ring,.349 Thick 1756-0257-007 Bearing Spacer Ring,.350 Thick 1756-0257-008 Bearing Spacer Ring,.351 Thick 1756-0257-009 Bearing Spacer Ring,.353 Thick 1756-0257-010 Bearing Spacer Ring,.354 Thick 1756-0257-011 Bearing Spacer Ring,.356 Thick 1756-0257-012 Bearing Spacer Ring,.357 Thick 1756-0257-013 Bearing Spacer Ring,.359 Thick 1756-0257-014 Bearing Spacer Ring,.360 Thick 113 432-0665 Gear 114 756-0259 Spacer Ring 115 233-0443 Bearing Cone 116 233-0444 Bearing Cup 117 756-0258 Spacer Ring 118 688-0645 Bearing Locknut 1219 744-0359-001 Shim, .002 Thick Red A/R744-0359-002 Shim, .005 Thick Blue A/R 2744-0359-003 Shim, .015 Thick Pink A/R 2744-0359-004 Shim, .030 Thick Coral A/R 220 235-0647-001 Cap 1 3235-0647-002 Cap 1 421 265-0238 Cap Screw, 7/16-14 x 1 1/4 6FOOTNOTES:1. Select one spacer ring. See service manual.2. See service manual.3. Models without optional lubrication pump.4. Models equipped with optional lubrication pump.P.300 IN T ER M E D I A TE SHAFT PARTS See Fig u re P.3FOOT ITEM PART NO.DE S CRIP T IO N QTY NOTE 1688-0645Bear i ng Locknut 12756-0258Spacer Ring 13233-0444Bear i ng Cup 14233-0443Bear i ng Cone 15233-0542Bear i ng Cone 26233-0539Bear i ng Cup 27432-0668Gear 18756-0257-001Bear i ng Spacer Ring,.352 Thick 1756- 0257- 002Bear i ng Spacer Ring,.355 Thick 1756- 0257- 003Bear i ng Spacer Ring,.358 Thick 1756- 0257- 004Bear i ng Spacer Ring,.361 Thick 1756-0257- 005Bear i ng Spacer Ring,.348 Thick 1756-0257- 006Bear i ng Spacer Ring,.349 Thick 1756-0257- 007Bear i ng Spacer Ring,.350 Thick 1756-0257- 008Bear i ng Spacer Ring,.351 Thick 1756-0257- 009Bear i ng Spacer Ring,.353 Thick 1756-0257- 010Bear i ng Spacer Ring,.354 Thick 1756-0257- 011Bear i ng Spacer Ring,.356 Thick 1756-0257- 012Bear i ng Spacer Ring,.357 Thick 1756-0257- 013Bear i ng Spacer Ring,.359 Thick 1756-0257- 014Bear i ng Spacer Ring,.360 Thick 19432-0669Clutch Col l ar Gear 110776-0262Shaft 111966-0328Wood r uff Key 112432-0666Gear 113233-0379Bear i ng Cone 114233-0378Bear i ng Cup 115744-0362-001Shim, .002 Thick Red A/R 2744- 0362- 002Shim, .005 Thick Blue A/R 2744- 0362- 003Shim, .015 Thick Pink A/R 2744- 0362- 004Shim, .030 Thick Coral A/R 216235-0653Cap 117427-0468Gasket 118235-0633Cap 1319927-0299Lockwasher, 5/166320265-0355Cap Screw, 5/16- 24 x 3/46321265-0238Cap Screw, 7/16- 14 x 1 1/46TES:1.ect one spacer ring. See serv i ce man u al.2.See serv i ce man u al.3.Parts not used for TC- 200’s with lu b ri atin pump. See lu b ri ion sys t em parts.P.3 TC- 200 INTER TE SHAFT PARTSSee Figure P.3FOOTITEM PART NO. NQTY NOTE1688-0645ng Locknut12 756-0258 Spacer Ring 13 233-0444 ng Cup 1 4 233-0443 ng Cone 15 233-0542 ng Cone 26 233-0539 ng Cup 27 432-0668 Gear18756-0257-001 ng Spacer Ring,.352 Thick 1 02 ng Spacer Ring,.355 Thick 1 03 ng Spacer Ring,.358 Thick 1 04 ng Spacer Ring,.361 Thick 1 05 ng Spacer Ring,.348 Thick 1 06 ng Spacer Ring,.349 Thick 1 07 ng Spacer Ring,.350 Thick 1 08 ng Spacer Ring,.351 Thick 1 09 ng Spacer Ring,.353 Thick 1 10 ng Spacer Ring,.354 Thick 1 11 ng Spacer Ring,.356 Thick 1 12 ng Spacer Ring,.357 Thick 1 13 ng Spacer Ring,.359 Thick 1 14 ng Spacer Ring,.360 Thick 19432-0669 Clutch Collar Gear 110 776-0262 Shaft1 11 966-0328 uff Key 1 12 432-0666 Gear1 13 233-0379 ng Cone 1 14 233-0378 ng Cup1 15744-0362-001 Shim, .002 Thick Red A/R 202 Shim, .005 Thick Blue A/R 2 03 Shim, .015 Thick Pink A/R 2 04 Shim, .030 Thick Coral A/R 216235-0653 Cap 1 17 427-0468 Gasket 1 18 235-0633 Cap1 319 927-0299 Lockwasher, 5/16 6 3 20 265-0355 Cap Screw, 5/16-24 x 3/4 6 321265-0238Cap Screw, 7/16-14 x 1 1/46FO O T N O TES:1. Se l ect one spacer ring. See service manual.2.See service manual.3. Parts not used for TC-200’s with lubri c atin pump. See lubric a t ion system parts.P.4 TC-200 FRONT OUTPUT SHAFT PARTSSee Figure P.4FOOT ITEM PART NO. DESCRIPTION QTY NOTE1 688-0694 Locknut, 1 1/2-12 12 927-0775-005 Washer 13 732-0396 Oil Seal 14 233-0272 Bearing Cup 15 233-0559 Bearing Cone 16 776-0272 Shaft 17 432-0669 Clutch Collar Gear 18 233-0542 Bearing Cone 29 233-0539 Bearing Cup 210 756-0257-001 Bearing Spacer Ring,.352 Thick 1756-0257-002 Bearing Spacer Ring,.355 Thick 1756-0257-003 Bearing Spacer Ring,.358 Thick 1756-0257-004 Bearing Spacer Ring,.361 Thick 1756-0257-005 Bearing Spacer Ring,.348 Thick 1756-0257-006 Bearing Spacer Ring,.349 Thick 1756-0257-007 Bearing Spacer Ring,.350 Thick 1756-0257-008 Bearing Spacer Ring,.351 Thick 1756-0257-009 Bearing Spacer Ring,.353 Thick 1756-0257-010 Bearing Spacer Ring,.354 Thick 1756-0257-011 Bearing Spacer Ring,.356 Thick 1756-0257-012 Bearing Spacer Ring,.357 Thick 1756-0257-013 Bearing Spacer Ring,.359 Thick 1756-0257-014 Bearing Spacer Ring,.360 Thick 111 432-0665 Gear 112 756-0259 Spacer Ring 113 233-0443 Bearing Cone 114 233-0444 Bearing Cup 115 756-0258 Spacer Ring 116 688-0645 Bearing Locknut 117 744-0359-001 Shim, .002 Thick Red A/R 2744-0359-002 Shim, .005 Thick Blue A/R 2744-0359-003 Shim, .015 Thick Pink A/R 2744-0359-004 Shim, .030 Thick Coral A/R 218 235-0649 Cap 119 265-0238 Cap Screw, 7/16-14 x 1 1/4 6FOOTNOTES:1. Select one spacer ring. See service manual.2. See service manual.P.5 TC-200 REAR OUTPUT SHAFT PARTSSee Figure P.5FOOT ITEM PART NO. DESCRIPTION QTY NOTE1 233-0272 Bearing Cup 12 233-0543 Bearing Cone 13 776-0273 Shaft 14 432-0669 Clutch Collar Gear 15 233-0542 Bearing Cone 26 233-0539 Bearing Cup 27 756-0257-001 Bearing Spacer Ring,.352 Thick 1756-0257-002 Bearing Spacer Ring,.355 Thick 1756-0257-003 Bearing Spacer Ring,.358 Thick 1756-0257-004 Bearing Spacer Ring,.361 Thick 1756-0257-005 Bearing Spacer Ring,.348 Thick 1756-0257-006 Bearing Spacer Ring,.349 Thick 1756-0257-007 Bearing Spacer Ring,.350 Thick 1756-0257-008 Bearing Spacer Ring,.351 Thick 1756-0257-009 Bearing Spacer Ring,.353 Thick 1756-0257-010 Bearing Spacer Ring,.354 Thick 1756-0257-011 Bearing Spacer Ring,.356 Thick 1756-0257-012 Bearing Spacer Ring,.357 Thick 1756-0257-013 Bearing Spacer Ring,.359 Thick 1756-0257-014 Bearing Spacer Ring,.360 Thick 18 432-0665 Gear 19 756-0262 Spacer Ring 110 233-0493 Bearing Cone 111 233-0544 Bearing Cup 112 756-0263 Spacer Ring 113 432-0678 Gear, Speedometer Sensor 114 744-0278 Shim, .030 Thick Coral A/R 2744-0279 Shim, .015 Thick Pink A/R 2744-0282 Shim, .005 Thick Blue A/R 2744-0283 Shim, .002 Thick Red A/R 215 237-0629 Carrier 116 732-0396 Oil Seal 117 688-0738 Locknut 118 265-0238 Cap Screw, 7/16-14 x 1 1/4 6FOOTNOTES:1. Select one spacer ring. See service manual.2. See service manual.Pro Gear and Transmission • 906 W. Gore St. Orlando, FL 32805 • 1 (877) 776-4600 / (407) 872-1901P.6 TC-200 FRONT DRIVE SHIFT PARTSSee Figure P.6ITEM PART NO. DESCRIPTION QTY1 265-0386 Cap Screw, 1/4-20 x 3/4 42 235-0634 Cap 13 673-0229 O-Ring 14 688-0464 Locknut, 3/8-24 15 927-0643 Washer 16 675-0326 O-Ring 17 753-0232 Piston 18 339-0223 Felt Strip 19 736-0747 Stop Ring 110 777-0477 Spring 111 782-0288 O-Ring 112 776-1265 Shifter Shaft Assembly 113 927-0427 Copper Washer 114 798-0245 Indicator Switch 115 746-0739 Shift Indicator Pin 1 Pro Gear and Transmission • 906 W. Gore St. Orlando, FL 32805 • 1 (877) 776-4600 / (407) 872-1901P.7 TC-200 HIGH/LOW RANGE SHIFT PARTSSee Figure P.7ITEM PART NO. DESCRIPTION QTY1 758-0328 Expansion Plug 12 776-0267 Shifter Shaft 13 782-0288 O-Ring 14 947-0223 Lockwire 25 724-0222 Set Screw 26 367-0292 Shift Fork 27 675-0224 O-ring 38 884-0224 Adapter Tube 19 883-0887-007 Shift Cylinder Tube 110 777-0534 Spring 111 736-0747 Stop Ring 112 339-0223 Felt Strip 113 753-0232 Piston 114 675-0326 O-Ring 115 927-0643 Washer 116 688-0464 Locknut, 3/8-24 117 235-0352 Cap 118 283-0235 Cap Screw, 1/4-20 x 4 1/4 4 Pro Gear and Transmission • 906 W. Gore St. Orlando, FL 32805 • 1 (877) 776-4600 / (407) 872-1901P.8 TC-200 REAR DRIVE SHIFT PARTSSee Figure P.8ITEM PART NO. DESCRIPTION QTY1 758-0328 Expansion Plug 12 776-0266 Shifter Shaft 13 782-0288 O-Ring 14 947-0223 Lockwire 15 724-0222 Set Screw 16 367-0292 Shift Fork 17 675-0224 O-Ring 38 883-0482 Adapter Tube 19 883-0887-016 Shift Cylinder Tube 110 777-0477 Spring 111 736-0747 Stop Ring 112 339-0223 Felt Strip 113 753-0232 Piston 114 675-0326 O-Ring 115 927-0643 Washer 116 688-0464 Locknut, 3/8-24 117 235-0352 Cap 118 265-0769 Cap Screw, 1/4-20 x 3 3/4 4 Pro Gear and Transmission • 906 W. Gore St. Orlando, FL 32805 • 1 (877) 776-4600 / (407) 872-1901P.9 TC-200 HOUSING PARTSSee Figure P.9FOOT ITEM PART NO. DESCRIPTION QTY NOTE1 478-0282 Housing, Front 12 478-0284 Housing, Rear 13 265-0535 Bolt, 1/2-13 x 4, Grade 5, Hex Head 34 927-0722 Washer, 1/2" 225 287-0276 Bushing 2 16 427-0539 Gasket 17 758-0232 Plug, 1/4 NPT 28 836-0223 Vent, Breather 19 357-0678 Elbow 110 626-0228 Serial Number Plate 111 724-0276 Drive Screw 212 758-0229 Plug, 3/4 NPT 213 265-0979 Bolt, 1/2-13 x 3 1/2, Grade 5, Hex Head 1814 758-0274 Magnetic Drain Plug, 3/4 NPT 2 215 758-0375 Plug, 3/8 NPT 1FOOTNOTES:1. Upper plug not used for transfer case with lubricatin pump. See lubricatin system parts.2. Lower rear plug not used for transfer case with lubrication pump. See lubrication system parts.Pro Gear and Transmission • 906 W. Gore St. Orlando, FL 32805 • 1 (877) 776-4600 / (407) 872-1901。
通快数控冲床编程手册
完整文件/NC 编程
4
注释
注意：在第 2 点内，首先说明数据的全部形式(特征说 明程序块)，然后它们在第 4 点中列出。(特征数据块)。 几个表程序块可以一个接一个列出。特征文件的结尾 应由一明显结束码来标明： 例：END_SHEET_LOAD
注意：字符“ LF ”不需写上去，它换行时自动加上。
程序块中各字的次序是由编程表来定的。为了使块的 安排更清楚，块中字和字之间可以放上空格。
N200 G01 X320.5 Y32 F12000 LF
块号
字
块结尾
程序字 单个指令称为字。
一个字由地址字母和一数字符顺序组成，地址(例如：X， Y， G， M 等)说明资料意义或存储地点。数目字符顺序 说出存储内容。
,,’min’,Z
MM,AT,1 160, 1,1,,‘ Comment’
,,”,T
MM,AT,1 170, 1,1,,‘ Flag automated’
,,’Bool’,Z
MM,AT,1 180, 1,1,,‘ Flag ToPsxxx-Program’
,,’Bool’,Z
C
ZA,DA,1
DA,‘TC2000’,1,’Bo Type3’,1,’Trumpf’,’1997,’USER’,
3.3 块的选择性压制
定义
不必在每次程序运行时执行的程序块可以除去。 应除去的程序块在块号前加以标扦 “ / ”(斜杠)。 几个程序块可以连续除去。除去的程序块中的指令 就不执行，程序继续走到下一(未除去的)程序块。

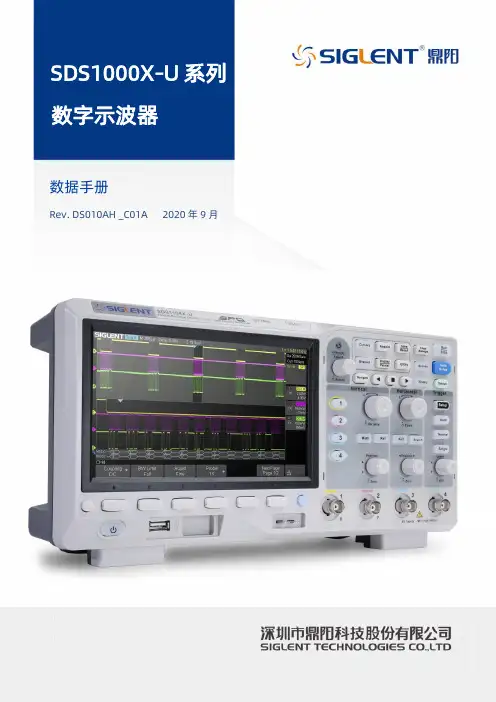

Siglent SDS1104X-U 超级荧光示波器 数据手册说明书
数据手册Rev. DS010AH _C01A 2020年9月 1产品综述SDS1104X-U超级荧光示波器为4通道机型，100MHz带宽，采样率1GSa/s，存储深度达14Mpts，最常用功能都采用人性化的一键式设计；采用SPO技术，具有优异的信号保真度; 创新的数字触发系统，触发灵敏度高，触发抖动小；波形捕获率高达400,000帧/秒(Sequence模式)，具有256级辉度等级及色温显示；支持丰富的智能触发、串行总线触发；标配解码功能，支持IIC、SPI、UART、CAN、LIN解码；支持历史模式（History）、顺序模式（Sequence）和增强分辨率模式（ERES）；具备丰富的测量和数学运算功能；128k点FFT可以得到非常细致的频率分辨率；14M全采样点的测量保证了测量精度和采样精度相同，毫无失真；事件搜索和导航功能，快速定位到所定义的事件；是一款高性能经济型通用示波器。
特性与优点通道带宽100MHz，实时采样率高达1GSa/sSPO技术⏹波形捕获率达100,000帧/秒（正常模式）400,000帧/秒（Sequence模式）⏹支持256级波形辉度及色温显示⏹存储深度达14Mpts数字触发系统智能触发:边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）串行总线触发和解码，支持的协议IIC、SPI、UART、CAN、LIN视频触发，支持HDTV顺序模式（Sequence），最大可以将存储深度等分为80,000段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件历史模式（History），最大可记录80,000帧波形38种自动测量功能，支持测量统计、Zoom测量、Gating 测量、Math测量、History测量、Ref测量128k点FFT运算，支持Peaks、Markers、FFT点数可选14M全采样点的测量和运算，通过协处理器完成，带来极快的用户体验波形运算功能（FFT、加、减、乘、除、积分、微分、平方根）用户自定义Default按键参数，实现Default按键的个性化需求安全擦除功能，删除机器上所有的操作记录和用户数据，适用于安全等级高的行业硬件实现的高速Pass/Fail功能事件搜索和导航功能7英寸TFT-LCD显示屏，分辨率800*480丰富的接口：USB Host、USB Device(USBTMC)、LAN、Pass/Fail、Trigger Out支持丰富的SCPI远程控制命令LAN支持VXI-11+SCPI，Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI编程多国语言显示及嵌入式在线帮助2 设计特色7英寸屏和10种便捷的一键式设计SDS1104X-U 配备7英寸TFT-LCD 显示屏，分辨率800*480，把用户最常用的功能做成了便捷化一键式操作，共计10种，分别为Auto Setup 、Default 、Cursors 、Measure 、Roll 、History 、Persist 、Clear Sweeps 、Math 和Print 。
AT45xxx多路温度测试仪用户手册说明书
AT45xxx多路温度测试仪用户手册2安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与安柏科技销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
l仪器操作异常。
l操作中仪器产生反常噪音、异味、烟或闪光。
l操作过程中，仪器产生高温或电击。
l电源线、电源开关或电源插座损坏。
l杂质或液体流入仪器。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，安柏科技将不承担任何责任。
仪器接地为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
声明：!, $, #,安柏标志和文字是常州安柏精密仪器有限公司的商标或注册商标。
QQ：285480356 55178055AT45xxx多路温度测试仪用户手册User’s Manual简体中文Simplified ChineseRev.A2 2009/11 @Instruments 常州安柏精密仪器有限公司©2005-2009 Applent Instruments, Inc.目录 5目录安全须知 (2)安全信息 (2)有限担保和责任范围 (4)1.安装和设置向导 (9)1.1装箱清单 (9)1.2电源要求 (9)1.3操作环境 (9)1.4清洗 (9)1.5仪器手柄 (11)2.概述 (12)2.1引言 (12)2.2测量功能 (12)2.2.1测量参数 (12)2.2.2测试速度 (12)2.2.3基本准确度 (12)2.2.4测量显示范围 (13)2.3主要功能 (13)2.3.1比较器功能 (13)2.3.2用户校正功能 (13)2.3.3文件功能 (13)2.3.4系统设置 (13)2.3.5接口 (13)3.开始 (14)3.1认识前面板 (14)3.1.1前面板描述 (14)3.1.2认识后面板 (15)3.2上电启动 (15)3.2.1开机 (15)3.2.2开机值 (15)4.[Meas] 测量主页面 (16)4.1<测量显示>页 (16)4.1.1【型号】 (16)<测量显示>页的信息栏 (17)4.2<曲线图>页 (17)5.【Setup】设置主页面 (18)5.1功能设置 (18)5.1.1【比较器】 (18)5.1.2【速度】 (19)5.1.3【讯响】 (19)5.1.4【音量】 (19)5.1.5【通讯】 (19)5.1.6【波特率】 (20)5.1.7【字体】 (20)5.1.8【巡检】 (20)5.2分选设置 (21)6AT45xxx系列多路温度测试仪用户手册5.2.1【001】 (21)5.3用户校正 (22)5.3.1【001】 (22)5.4U盘设置 (23)5.4.1【创建文件】 (23)5.4.2【采样时间】 (23)5.4.3【文件操作】 (23)6.系统配置 (24)6.1系统配置页 (24)6.1.1更改系统语言【LANGUAGE】 (24)6.1.2修改日期和时间 (25)6.1.3帐号设置 (25)6.2系统信息页 (26)7.文件操作 (27)7.1文件管理 (27)7.1.1【自动保存】开关 (27)7.1.2文件操作 (28)7.1.3快捷操作文件 (28)8.规格 (29)8.1技术指标 (29)8.2一般规格 (29)8.3外形尺寸 (30)目录7插图目录图1-1仪器手柄(示意图,面板图形与实际不符) (11)图3-1 前面板 (14)图3-2后面板 (15)4-1 <测量显示>页 (16)图5-1<设置>页 (18)图6-1<系统配置>页 (24)图6-2<系统信息>页 (26)图7-1<文件管理>页 (27)8AT45xxx系列多路温度测试仪用户手册表格目录表3-1 前面板功能描述 (14)表4-1参数描述 (16)安装与设置向导91.安装和设置向导感谢您购买我公司的产品！使用前请仔细阅读本章。
TC001B数据手册V1.4
2
总线从站通信接口芯片 TC001B 数据手册 V1.4
4
引脚定义
4.1 引脚图
NC SIN GND TXD
1 2 3 4
8 7 6 5
VCC RXD SEL VOUT
图 2 TC001B 芯片引脚图 4.2 引脚说明
引脚名称 NC SIN GND TXD VOUT SEL RXD VCC 功能 未定义 总线信号接入口 芯片地 调制串口信号至总线信号的输入接口，与从站单片机 TXD 对接 +5V 或+3.3V，10mA 电源输出 VOUT +5V 或+3.3V 电源输出选择。与 PIN5 相接，输出 5V；与 PIN3 相接， 输出 3.3V 解调总线信号至串口信号的输出接口，与从站单片机 RXD 对接 芯片电源输入，由总线提供，不可外设供电 输出 输入 输入 输出 输入 输入 备注
2
功能特点
静态功耗典型值小于 100uA； 工作电压范围宽：7V~36V； 自带内部可选稳压输出：+5V 或+3.3V； 上行发码电流环调制，下行收码满幅电压解调，抗干扰能力强； 通讯距离 1200m，上行通讯速率可达 19200bps，下行通讯速率可达 9600bps； 采用半双工通讯； SOP-8 和小体积 MSOP-8 两种封装； 可隔离设计保证电磁兼容特性； 工作温度：-40℃~+85℃。
I
总线从站通信接口芯片 TC001B 数据手册 V1.4
1
概述
TC-BUS-PDC 总线是一种可供电、无极性、两线制通信机制，具有通讯设备容量大，通讯速率高， 设计简单，布线方便，抗干扰能力强等特点。采用《可供电分布式控制协议 TC-BUS-PDC》 ，可保证在 252 个设备组网情况下，任一设备事件上报时间小于 100mS，多点设备同时上报逐一提取，不会产生网 络冲突。TC-BUS-PDC 总线特别适用于三表集抄、智能家居控制、消防报警及联动控制、楼宇自动化 控制等系统。 TC-BUS-PDC 总线采用主从方式通讯，TC100B 芯片实现主站的通讯接口功能，TC001B 芯片实现 从站的通讯接口功能。
TC 系列控制台用户操作手册说明书
◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
一、概述TC 系列控制台是高压试验变压器的配套设备。
与试验变压器一起作耐压和泄漏试验。
本产品符合电力行业标准:DL/T848.2-2004。
二、主要特点本系列产品具有外形美观、体积小、重量轻、操作简单、使用维修方便等特点。
本系列控制台是由接触式调压器及控制、保护、测量、信号电路组成。
通过接入220V/380V 工频电源，调节调压器的输出电压（即试验变压器的输入电压）取得所需要的试验高电压（被试品的耐压值），其工作原理如图。
TC001B数据手册V1.6
总线从站通信接口芯片TC001B数据手册文件编号：保密等级： 公开版本编号： V1.6 青岛鼎信通讯股份有限公司目录1概述 (2)2功能特点 (2)3原理框图 (2)4引脚定义 (3)4.1引脚图 (3)4.2引脚说明 (3)5调制解调功能 (4)5.1发送调制示意图 (4)5.2接收解调示意图 (4)6静态电流特性图 (5)7电气参数 (6)7.1额定直流电气参数 (6)7.2交流电气参数 (7)7.3ESD特性 (7)8封装尺寸 (8)9参考电路 (9)9.1典型应用电路 (9)9.2隔离通讯接口 (9)9.3从站设备供电方案 (9)1概述TC-BUS-PDC总线是一种可供电、无极性、两线制通信机制，具有通讯设备容量大，通讯速率高，设计简单，布线方便，抗干扰能力强等特点。
采用《可供电分布式控制协议TC-BUS-PDC》，可保证在252个设备组网情况下，任一设备事件上报时间小于100mS，多点设备同时上报逐一提取，不会产生网络冲突。
TC-BUS-PDC总线特别适用于三表集抄、智能家居控制、消防报警及联动控制、楼宇自动化控制等系统。
TC-BUS-PDC总线采用主从方式通讯，TC100B芯片实现主站的通讯接口功能，TC001B芯片实现从站的通讯接口功能。
2功能特点静态功耗典型值小于100uA；工作电压范围宽：7V~36V；自带内部可选稳压输出：+5V或+3.3V；上行发码电流环调制，下行收码满幅电压解调，抗干扰能力强；通讯距离1200m，上行通讯速率可达19200bps，下行通讯速率可达9600bps；采用半双工通讯；SOP-8和小体积MSOP-8两种封装；可隔离设计保证电磁兼容特性；工作温度：-40℃~+85℃。
3原理框图图1 TC001B芯片原理框图TC001B是TC-BUS-PDC设备端通讯专用集成电路，与主站端TC100B芯片配合使用。
TC001B具有完成数字通讯的调制解调、收发冲突控制、低功耗线性稳压功能。
英飞凌tricore用户手册 第 章 通用定时器GPT
25通用定时器单元(GPT12)通用定时器单元GPT1和GPT2模块具有非常灵活的多功能定时器结构，可用作定时、事件计数、脉宽测量、脉冲生成、倍频及其它用途。
它们包括5个16位定时器，分到两个定时器GPT1和GPT2模块中。
每个模块中的各个定时器可在许多不同的模式中独立运行，如门控定时器模式、计数模式、或者和同模块中其它定时器级联工作。
每个模块具有输入/输出功能和与其相关的专用中断。
注：寄存器PISEL可从几个来源中选择输入信号。
GPT1模块有三个定时器/计数器：内核定时器T3和两个辅助定时器T2、T4。
最大的分辨率为f GPT/4。
GPT1模块的辅助定时器可为内核定时器有选择的配置成重载或捕捉寄存器。
这些寄存器见章节25.1.6。
以下列表总结了可支持的功能：•f GPT/4最大分辨率•3个独立定时器/计数器•可级联定时器/计数器•4个可操作模式：–定时器模式–门控定时器模式–计数器模式–增量接口模式•重载和捕捉功能•单独中断GPT2模块有两个定时器/计数器：内核定时器T6和辅助定时器T5。
最大的分辨率为f/2。
另外，捕捉/重载寄存器（CAPREL）支持捕捉和重载操作扩展功能。
这些寄存GPT器见章节25.2.7。
以下列表总结了可支持的功能：•f GPT/2最大分辨率•2个独立定时器/计数器•可级联定时器/计数器•3个可操作模式：–定时器模式–门控定时器模式–计数器模式•通过16位捕捉/重载寄存器CAPREL来扩展捕捉/重载功能•单独中断25.1定时器GPT1模块GPT1(T2,T3,T4)模块的三个定时器均可运行于4个基本模式中：定时器模式、门控定时器模式、计数器模式或者增量接口模式。
所有定时器可以递增或递减计数。
GPT1的每个定时器通过一个单独的控制寄存器TxCON来控制。
每个定时器都有一个相关的输入引脚TxIN（具有引脚功能），在门控定时器模式中提供门控服务，或者在计数器模式中作为计数输入。
PMS132 PMS132B 8位OTP型单片机带12位ADC数据手册说明书
PMS132/PMS132B系列8位OTP型单片机带12位ADC数据手册第1.03版2018年11月28日Copyright 2018 by PADAUK Technology Co., Ltd., all rights reserved.6F-6, No.1, Sec. 3, Gongdao 5th Rd., Hsinchu City 30069, Taiwan, R.O.C.TEL: 886-3-572-8688 重要声明应广科技保留权利在任何时候变更或终止产品，建议客户在使用或下单前与应广科技或代理商联系以取得最新、最正确的产品信息。
应广科技不担保本产品适用于保障生命安全或紧急安全的应用，应广科技不为此类应用产品承担任何责任。
关键应用产品包括，但不仅限于，可能涉及的潜在风险的死亡，人身伤害，火灾或严重财产损失。
应广科技不承担任何责任来自于因客户的产品设计所造成的任何损失。
在应广科技所保障的规格范围内，客户应设计和验证他们的产品。
为了尽量减少风险，客户设计产品时，应保留适当的产品工作范围安全保障。
提供本文档的中文简体版是为了便于了解，请勿忽视文中英文的部份，因为其中提供有关产品性能以及产品使用的有用信息，应广科技暨代理商对于文中可能存在的差错不承担任何责任，建议参考本文件英文版。
目录1.功能 (9)1.1. 特性 (9)1.2. 系统特性 (9)1.3. CPU 特点 (9)1.4. 封装信息 (9)2.系统概述和方框图 (10)3.引脚功能说明 (11)4.器件电器特性 (17)4.1. 直流交流电气特性 (17)4.2. 绝对最大值范围 (18)4.3. ILRC频率与VDD关系曲线图 (19)4.4. IHRC频率与VDD关系曲线图（校准到16MHz） (19)4.5. ILRC频率与温度关系曲线图 (20)4.6. IHRC频率与温度关系曲线图（校准到16MHz） (20)4.7. 工作电流vs. VDD与系统时钟= ILRC/n关系曲线图 (21)4.8. 工作电流vs. VDD与系统时钟= IHRC/n关系曲线图 (21)4.9. 工作电流vs. VDD与系统时钟= 4MHz EOSC / n关系曲线图 (22)4.10. 工作电流vs.VDD与系统时钟= 32KHz EOSC / n关系曲线图 (22)4.11. 工作电流vs. VDD与系统时钟= 1MHz EOSC / n (23)4.12. IO引脚输出的驱动电流(I OH)与灌电流(I OL)曲线图 (23)4.13. IO引脚输入高/低阀值电压(V IH/V IL)曲线图 (25)4.14. IO引脚上拉阻抗曲线图 (26)4.15. 省电模式和掉电模式消耗电流 (26)4.16. 开机时序图 (27)5.功能概述 (28)5.1. OTP程序存储器 (28)5.2. 开机流程 (28)5.3. 数据存储器- SRAM (29)5.4. 振荡器和时钟 (29)5.4.1. 内部高频RC振荡器和内部低频RC振荡器 (29)5.4.2. 芯片校准 (29)5.4.3. IHRC频率校准和系统时钟 (30)5.4.4. 外部晶体振荡器 (31)5.4.5. 系统时钟和LVR基准位 (33)5.4.6. 系统时钟切换 (34)5.5. 比较器 (35)5.5.1 内部参考电压(V internal R) (36)5.5.2 使用比较器 (38)5.5.3 使用比较器和band-gap 1.20V (39)5.6 16位计数器(Timer16) (40)5.7 8位PWM计数器(Timer2/Timer3) (41)5.7.1 使用Timer2产生周期波形 (43)5.7.2 使用Timer2产生8位PWM波形 (45)5.7.3 使用Timer2产生6位PWM波形 (46)5.8 11位PWM计数器 (47)5.8.1 PWM波形 (47)5.8.2 硬件和时序框图 (48)5.8.3 11位PWM生成器计算公式 (49)5.9 看门狗 (49)5.10 中断 (50)5.11 省电与掉电 (52)5.11.1 省电模式(“stopexe”) (52)5.11.2 掉电模式(“stopsys”) (53)5.11.3 唤醒 (54)5.12 IO 引脚 (54)5.13 复位和LVR (55)5.13.1 复位 (55)5.13.2 LVR 复位 (55)5.14 模拟-数字转换器(ADC) 模块 (56)5.14.1 AD转换的输入要求 (57)5.14.2 选择参考高电压 (58)5.14.3 ADC时钟选择 (58)5.14.4 配置模拟引脚 (58)5.14.5 使用ADC (58)5.15 乘法器 (59)6. IO寄存器 (60)6.1. ACC状态标志寄存器(flag), IO地址= 0x00 (60)6.2. 堆栈指针寄存器(sp), IO地址= 0x02 (60)6.3. 时钟模式寄存器(clkmd), IO地址= 0x03 (60)6.4. 中断允许寄存器(inten), IO地址= 0x04 (61)6.5. 中断请求寄存器(intrq), IO地址= 0x05 (61)6.6. 乘法器运算对象寄存器(mulop), IO地址= 0x08 (61)6.7. 乘法器结果高字节寄存器(mulrh), IO地址= 0x09 (61)6.8. Timer16控制寄存器(t16m), IO地址= 0x06 (62)6.9. 外部晶体振荡器控制寄存器(eoscr), IO地址= 0x0a (62)6.10. 中断边缘选择寄存器(integs), IO地址= 0x0c (63)6.11. 端口A数字输入使能寄存器(padier), IO 地址= 0x0d (63)6.12. 端口B数字输入使能寄存器(pbdier), IO地址= 0x0e (63)6.13. 端口A数据寄存器(pa), IO地址= 0x10 (64)6.14. 端口A控制寄存器(pac), IO地址= 0x11 (64)6.15. 端口A上拉控制寄存器(paph), IO地址= 0x12 (64)6.16. 端口B数据寄存器(pb), IO地址= 0x14 (64)6.17. 端口B控制寄存器(pbc), IO地址= 0x15 (64)6.18. 端口B上拉控制寄存器(pbph), IO地址= 0x16 (64)6.19. 杂项寄存器(misc), IO地址= 0x17 (65)6.20. 比较器控制寄存器(gpcc), IO地址= 0x18 (65)6.21. 比较器选择寄存器(gpcs), IO地址= 0x19 (66)6.22. 状态复位寄存器(rstst), IO地址= 0x1b (66)6.23. Timer2控制寄存器(tm2c), IO地址= 0x1c (67)6.24. Timer2计数寄存器(tm2ct), IO地址= 0x1d (67)6.25. Timer2分频寄存器(tm2s), IO地址= 0x1e (67)6.26. Timer2上限寄存器(tm2b), IO地址= 0x09 (68)6.27. PWMG0控制寄存器(pwmg0c), IO地址= 0x20 (68)6.28. PWMG0分频寄存器(pwmg0s), IO地址= 0x21 (68)6.29. PWMG0计数上限高位寄存器(pwmg0cubh), IO地址= 0x24 (68)6.30. PWMG0计数上限高位寄存器(pwmg0cubl), IO地址= 0x25 (69)6.31. PWMG0占空比高位寄存器(pwmg0dth), IO地址= 0x22 (69)6.32. PWMG0占空比低位寄存器(pwmg0dtl), IO地址= 0x23 (69)6.33. Timer3控制寄存器(tm3c), IO地址= 0x32 (69)6.34. Timer3 计数寄存器(tm3ct), IO地址= 0x33 (70)6.35. Timer3 分频寄存器(tm3s), IO地址= 0x34 (70)6.36. Timer3 上限寄存器(tm3b), IO地址= 0x3f (70)6.37. ADC控制寄存器(adcc), IO地址= 0x3b (70)6.38. ADC模式寄存器(adcm), IO地址= 0x3c (71)6.39. ADC调节控制寄存器(adcrgc), IO地址= 0x3d (71)6.40. ADC数据高位寄存器(adcrh), IO地址= 0x3e (71)6.41. ADC数据低位寄存器(adcrl), IO地址= 0x3f (71)6.42. PWMG1控制寄存器(pwmg1c), IO地址= 0x26 (72)6.43. PWMG1分频寄存器(pwmg1s), IO地址= 0x27 (72)6.44. PWMG1计数上限高位寄存器(pwmg1cubh), IO地址= 0x2A (72)6.45. PWMG1计数上限高位寄存器(pwmg1cubl), IO地址= 0x2B (72)6.46. PWMG1占空比高位寄存器(pwmg1dth), IO地址= 0x28 (73)6.47. PWMG1占空比低位寄存器(pwmg1dtl), IO地址= 0x29 (73)6.48. PWMG2控制寄存器(pwmg2c), IO地址= 0x2C (73)6.49. PWMG2分频寄存器(pwmg2s), IO地址= 0x2D (73)6.50. PWMG2计数上限高位寄存器(pwmg2cubh), IO地址= 0x30 (74)6.51. PWMG2计数上限高位寄存器(pwmg2cubl), IO地址= 0x31 (74)6.52. PWMG2占空比高位寄存器(pwmg2dth), IO地址= 0x2E (74)6.53. PWMG2占空比低位寄存器(pwmg2dtl), IO地址= 0x2F (74)7. 指令 (75)7.1. 数据传输类指令 (76)7.2. 算数运算类指令 (78)7.3. 移位运算类指令 (80)7.4. 逻辑运算类指令 (81)7.5. 位运算类指令 (84)7.6. 条件运算类指令 (85)7.7. 系统控制类指令 (86)7.8. 指令执行周期综述 (88)7.9. 指令影响标志综述 (88)7.10. 位定义 (88)8.程序选项 (89)9. 特别注意事项 (90)9.1 警告 (90)9.2 使用IC (90)9.2.1 IO引脚的使用和设定 (90)9.2.2 中断 (91)9.2.3 系统时钟选择 (91)9.2.4 掉电模式, 唤醒和看门狗 (92)9.2.5 TIMER 溢出 (92)9.2.6 IHRC (92)9.2.7 LVR (93)9.2.8 比较器控制PWM引脚输出的结果 (93)9.2.9 PMS132/PMS132B的烧录方法 (93)9.3 使用ICE (95)修订历史:43. 修改6.32节PWMG0占空比低位寄存器44. 修改6.33节Timer3控制寄存器45. 修改6.39节ADC调节控制寄存器46. 修改6.42节PWMG1控制寄存器47. 修改6.48节PWMG2控制寄存器48. 删除第七章指令：”word”和”pc0”49. 修改7.1节数据传输类指令”mov a, M”和”mov a,IO”50. 修改7.5节位运算类指令“swapc IO.n”51. 增加第8章程序选项52. 修改9.2.1节IO引脚的使用和设定53. 修改9.2.3节系统时钟选择54. 增加9.2.6节IHRC55. 修改9.2.7节LVR56. 修改9.2.8节比较器控制PWM引脚输出的结果57. 修改9.2.10节BIT定义58. 修改9.2.11 PMS132/PMS132B的烧录方法59. 修改9.3 使用ICE60. 修改所有PWMG寄存器从”读/写”改为”只写”1.03 2018/11/28 1. 加入PMS132B型号2. 更新公司地址与电话3. 开放32KHz EOSC 模式4. 修改1.1节、1.2节和1.3节5. 修改第3章引脚功能说明（加入AVDD和AGND）6. 修改4.1节直流交流电气特性7. 更新4.3、4.4、4.5、4.6、4.7、4.12、4.13、4.14和4.15节之图8. 修改5.2节开机流程9. 修改5.4.1 节、5.4.4节和5.4.5节10. 修改5.5.2节和5.5.3节11. 修改5.5 节比较器12. 修改图4：比较器硬件原理框图13. 修改5.7节8位PWM计数器14. 新增图12：比较器控制PWM输出15. 修改5.8.2 节和5.8.3节16. 修改图14：11位PWM生成器硬件框图17. 修改5.10节中断18. 修改5.11.1节与5.11.2节19. 修改表6：掉电模式和省电模式在唤醒源的差异20. 修改5.13.2节LVR 复位21. 修改图20：模拟输入模型22. 修改5.14.5节使用ADC23. 修改6.9节、6.28节、6.19节、6.28节、6.30节、6.45节、6.51节24. 修改7.8节指令执行周期综述（删除9.2.9节）25. 增加7.10 节位定义（删除9.2.10节）26. 修改第8章程序选项27. 更新第9.1节之网站连结28. 修改9.2.1节IO引脚的使用和设定29. 修改第9.2.5节TIMER 溢出30. 修改9.2.9节PMS132/PMS132B的烧录方法31. 修改9.3 使用ICE1. 功能1.1. 特性◆通用系列◆不建议使用于AC阻容降压供电或有高EFT要求的应用。
SIGLENT SDG7000A系列双通道任意波形发生器数据手册说明书
数据手册DS0207A_C01A产品综述SDG7000A 系列双通道任意波形发生器，最大带宽1 GHz，具备5 GSa/s数-模采样率和14-bit 垂直分辨率，能够产生最高2.5 GSa/s采样率的逐点任意波和最大500 MSymbol/s的矢量信号，同时还具备连续波、脉冲信号、噪声、PRBS码型和16-bit数字总线等多种信号生成的能力，并提供调制、扫频、脉冲串和双通道复制、相加、互相调制等复杂信号的生成能力，是一款高端多功能波形发生器。
其输出支持差分/单端切换，最大可提供±24 V的输出范围，并且在高频输出下仍然能保证较大的幅度，可在一定应用范围内节省外接功放，满足更广泛的需求。
特性与优点⏹双通道差分/单端模拟输出，16-bit LVDS/LVTTL数字总线输出⏹ 5 GSa/s数-模转换器采样率，14-bit垂直分辨率⏹最高输出频率1 GHz⏹可输出0.01 Sa/s ~ 2.5 GSa/s采样率的逐点任意波，最大存储深度512 Mpts，提供分段编辑和播放的功能⏹可输出最高500 MSymbol/s符号率的矢量信号⏹可输出最小脉宽1 ns，最小沿500 ps的低抖动脉冲，上升/下降沿独立精细可调，脉宽精细可调⏹可输出1 mHz ~ 1 GHz带宽的高斯噪声⏹可输出最高312.5 Mbps的PRBS码型⏹数字总线可输出最高1 Gbps的数字信号⏹提供多种模拟/数字调制，提供扫频和脉冲串功能⏹增强的双通道操作功能：通道间跟踪、耦合和复制功能；双通道叠加功能；支持通道间互为调制源⏹24 Vpp模拟输出能力叠加±12 V直流偏置，最大可提供±24V（48 V）的输出范围⏹硬件频率计功能⏹5英寸电容式触摸显示屏，分辨率800x480；支持外接鼠标和键盘操作；内建的WebServer 支持通过网页控制仪器⏹丰富的接口：USB Host、USB Device (USBTMC)、LAN（VXI-11/Telnet/Socket）、外调制/频率计输入、参考时钟输入、参考时钟输出、Marker输出、Trigger In/Out等⏹支持SCPI 远程控制命令，良好适配各种自动化集成测试系统SDG7000A任意波形发生器数据手册型号和主要参数SDG7000A任意波形发生器数据手册设计特色多功能信号发生器SDG7000A是一款集多种信号发生器功能于一体的产品。
HART通信协议V1.7(C9,C33,C132)
HART通信协议VER 1.6一．概述HART（Highway Addressable Remote Transducer）协议采用基于Bell202标准的FSK频移键控信号，在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1200bps。
由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。
在HART协议通信中主要的变量和控制信息由4-20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。
在应用层，HART 规定了一系列命令，按命令方式工作。
它有三类命令，第一类称为通用命令，这是所有设备都理解、执行的命令；第二类称为普通应用命令，所提供的功能可以在许多现场设备（尽管不是全部）中实现；第三类称为设备专用命令，以便于工作在某些设备中实现特殊功能，这类命令既可以在基金会中开放使用，又可以为开发此命令的公司所独有。
二．含义1、主机（Master）：分为第一主机和第二主机，它能连接在HART网络上，发出命令与从机通讯；2、从机（Field Device）：连接在过程控制现场中，具有测量、计算多种变量功能，并能与主机进行HART通讯的设备；3、长帧（Long Frame）：地址Address由5字节组成的HART数据帧，所有的HART命令都支持长帧数据帧。
长帧地址各字节含义如下图所示：制造商ID 号（Manufacturer ID ）由HART 基金会分配；在生产中，同类型设备序列号唯一，并且永不重复。
广播地址使用长帧结构，低38 BIT 全为0。
厂商指定的设备类型（Decive Type ）与制造商ID 满足下表要求；设备类型代码指定原则4、 短帧（Short Frame ）：地址Address 由1字节组成的HART 数据帧，短帧只有通用命令Command 0能够使用，短帧字节含义如下：所有的HART 从机都支持长、短帧。
bdi-2001b说明书
bdi-2001b说明书BDI-2001B说明书第一章：产品概述BDI-2001B是一种先进的电子设备，用于实现多种功能。
本产品采用先进的技术和设计，具有高性能和稳定性。
它适用于各种应用场景，包括工业自动化、智能家居、医疗设备等。
第二章：产品特性1. 高性能处理器：BDI-2001B采用了先进的处理器技术，提供卓越的计算能力和运行速度。
2. 多功能接口：本产品配备了多种接口，包括USB、RS232、以太网等，方便用户进行数据传输和设备连接。
3. 大容量存储空间：BDI-2001B拥有大容量的存储空间，可以存储大量的数据和文件。
4. 可编程控制：本产品支持用户自定义编程，可以根据需要定制各种功能和操作。
5. 高精度测量：BDI-2001B内置高精度传感器，可以实现精确的测量和监测。
第三章：产品安装和设置1. 安装：将BDI-2001B放置在平坦的表面上，并确保通风良好。
连接适当的电源和设备接口。
2. 设置：按照说明书中的指示，进行产品的初始化设置和参数配置。
第四章：产品操作和功能1. 开机：按下电源按钮，BDI-2001B将启动并进入工作状态。
2. 数据采集：本产品可以实现数据的采集和记录，用户可以通过设置相关参数来实现不同类型的数据采集。
3. 数据处理：BDI-2001B内置了强大的数据处理功能，可以对采集的数据进行各种分析和计算。
4. 远程控制：通过网络连接，用户可以远程控制BDI-2001B，实现远程监控和操作。
5. 报警功能：本产品具有报警功能，可以根据设定的条件和阈值进行报警提醒。
第五章：故障排除1. 无法开机：检查电源是否连接正常，确认电源开关是否打开。
2. 数据采集失败：检查设备接口是否连接正确，确认传感器是否正常工作。
3. 远程控制失败：检查网络连接是否正常，确认网络设置是否正确。
第六章：维护和保养1. 清洁：使用柔软的干布清洁产品表面，避免使用有机溶剂或腐蚀性清洁剂。
2. 防护：在长时间不使用时，应将BDI-2001B存放在干燥、阴凉的地方，避免受潮和过热。
Wago 750-630 SSI接口转发器接口数据手册说明书
https:///750-630SSI transmitter interface; 24 bits; 125 kHz; Gray codeData sheet | Item number: 750-630This module is an SSI interface for the direct connection to an SSI transmitter.After the module has given a clock pulse to the sensor, the module reads the incoming data and transmits it directly as a data word into the process image of the PLC or PC.The power supply for the transmitter is derived internally from the power jumper contacts.Technical dataSignal type Differential signal (RS-422)Encoder connection On + D, -D / Off + CI, - CISupply voltage (encoder)24 VDC; via power jumper contacts Serial inputData width: 24 bits Data transmission rate 125 kHzData width 1 x 32-bit; 1 x 8-bit control/status (optional)CodeGray codeSupply voltage (system)5 VDC; via data contacts Current consumption (5 V system supply)20 mASupply voltage (field)24 VDC (-15 … +20 %); via power jumper contacts (power supply via blade contact;transmission via spring contact)Isolation500 V system/field Number of incoming power jumper contacts 2Number of outgoing power jumper contacts2Connection dataConnection technology: inputs/outputs 8 x CAGE CLAMP ®Connection type 1Inputs/outputsSolid conductor 0.08 … 2.5 mm² / 28 … 14 AWG Fine-stranded conductor 0.08 … 2.5 mm² / 28 … 14 AWG Strip length8 … 9 mm / 0.31 … 0.35 inchesPhysical dataWidth12 mm / 0.472 inchesHeight100 mm / 3.937 inchesDepth69.8 mm / 2.748 inchesDepth from upper-edge of DIN-rail62.6 mm / 2.465 inchesMechanical dataMounting type DIN-35 railMaterial dataColor light grayHousing material Polycarbonate; polyamide 6.6Fire load 1.005 MJWeight51 gConformity marking CEEnvironmental requirementsAmbient temperature (operation)0 … +55 °CSurrounding air temperature (storage)-25 … +85 °CProtection type IP20Pollution degree (5) 2 per IEC 61131-2Operating altitude0 … 2000 m / 0 … 6562 ftMounting position horizontal (standing/lying); vertical Relative humidity (without condensation)95 %Vibration resistance4g per IEC 60068-2-6Shock resistance15g per IEC 60068-2-27EMC immunity to interference per EN 61000-6-2, marine applications EMC emission of interference per EN 61000-6-4, marine applications Exposure to pollutants per IEC 60068-2-42 and IEC 60068-2-43 S contaminant concentration at a relative humidity 75 %10 ppmPermissible H2contaminant concentration at a relative humidity 75 %25 ppmPermissible SO2Commercial dataProduct Group15 (Remote I/O)**********27-24-26-05*********27-24-26-05ETIM 8.0EC001601ETIM 7.0EC001601PU (SPU) 1 StückPackaging type BoxCountry of origin VKOrg Germany DEGTIN4045454879815Customs tariff number VKOrg Germany853********General approvalsApprovalStandardCertificate nameEACBrjansker ZertifizierungsstelleTP TC 020/2011EAC RU C-DE.AM02.B.00087/19KCNational Radio Research AgencyArticle 58-2, Clause 3MSIP-REM-W43-DAM750ULUnderwriters Laboratories Inc. (ORDINARY LOCATIONS)UL 508E175199 Sec.1Approvals for marine applicationsApprovalStandardCertificate nameABSAmerican Bureau of Shipping-22-2219060BSHBundesamt fuer Seeschifffahrt und Hydrographie-1104DNVDNV Germany GmbH DNV-CG-0339,Aug.2021TAA0000194PRSPolski Rejestr Statków -TE/2236/880590/19RINARINA Germany GmbH-ELE343521XG001Approvals for hazardous areasApprovalStandardCertificate nameATEXTUEV Nord Cert GmbH EN 60079-0CCC CNEXCNCA-C23-012020312310000213 (Ex ec IIC T4 Gc)EACBrjansker ZertifizierungsstelleTP TC 012/2011EAC RU C-DE.AM02.B.00163/19 (2Ex nA IIC T4Gc X)IECExTUEV Nord Cert GmbH IEC 60079-0IECEx_TUN_14.0035_X (Ex ec IIC T4 Gc)INMETROTÜV Rheinland do Brasil Ltda.IEC 60079-0BR-Ex_TÜV 12.1297 XULUnderwriters Laboratories Inc. (HAZARDOUS LOCATIONS)UL 121201E198726 Sec.1DownloadsEnvironmental Product ComplianceCompliance Search Environmental Product Compliance 750-630Approvals and certificatesManualSSI transmitter interface V 1.2.0pdf2107.63 KBSystem Manual WAGO I/O System 750 / 753V 3.1.011.05.2022pdf8495.90 KBSystem Manual Series 750/753System Description750/753 Series I/O-System ‒ General Product Informationpdf953.35 KBOverview on WAGO-I/O-SYSTEM 750 approvalspdf770.48 KBUse in Hazardous EnvironmentsV 1.0.0pdf1007.06 KBBid Text750-63019.02.2019xml 4.43 KB750-63009.10.2017doc 25.50 KBApplication Notes Application Note CoDeSys 2.3How to use Matlab code in a CODESYS project (a500710)V1.0.009.04.2014zip2633.79 KBCAD/CAE-DataCAD data2D/3D Models 750-630CAE dataEPLAN Data Portal 750-630WSCAD Universe 750-630ZUKEN Portal 750-630Device Files Device DriverWAGO USB Service Kabel Treiber / Serie 750 und 8576.5.3.010.09.2014zip4721.96 KBDocumentationSubject to changes. Please also observe the further product documentation! Current addresses can be found at: 。
Veracity VHW-HW01高速数据转换器用户手册说明书
Where to use hIGhWIrehIGhWIre units are used to convert conventional Ethernet to a signal that can be carried by 75ohm coaxial video cables such as RG59.hIGhWIre makes it possible to upgrade installed analogue cameras to high-quality digital IP cameras without the expense of replacing existing cabling.In the example shown a pair of hIGhWIre units is used to allow an IP (network) camera to communicate with other network devices over an existing coaxial video cable.Cable ConneCtIon dIaGramInstallatIon seQuenCe1. mountInGThe hIGhWIre unit should only be installed indoors or in an appropriately rated enclosure.The unit should be securely mounted and should not be supported by the attached cables. Mounting bracket part no VHW-WMB can be used for bolting the unit to a wall or structure.Rack panel part no VHW-1U allows installation of up to eight hIGhWIre units in 1U of a 19 inch rack.DIN rail part no VHW-DMB can be used to mount the unit onto a DIN rail. 2. PoWer ConneCtIonhIGhWIre should only be used with a Class II Isolated power supply.The unit can be powered from either a 12V DC or 24V AC power supply (PSU), and adjusts to its type and voltage automatically.If the PSU is shared with other equipment such as a camera, ensure that the total load current will not exceed the PSU’s rated output.The power supply voltage should be within the range specified. If in any doubt, measure the voltage at the PSU’s connector before and then after connecting the hIGhWIre or other equipment.If an existing power supply is not available, up to two hIGhWIre units can be powered by PSU part no VWH-12VPSU-xx (xx = UK, EU or USA). Part number VHW-RMPSU-xx is designed for rackmount installations and can power up to eight units.The PSU cables should be bared, tinned and securely connected to the hIGhWIre power plug before switching on the PSU. Only one wire should be connected to each of the power plug’s screw terminals, with polarity as indicated on the unit’s top panel.The green LED will blink every 1 - 2 seconds to indicate the presence of power.3. CoaxIal Cable ConneCtIonConnect the unit’s BNC socket to the coaxial cable. If another hIGhWIre unit is connected at the far end and powered up, then the green LED will light steadily to indicate a good connection.In some installations, cable condition will force the units to reduce their connection speed, and this is indicated by the green LED flashing (approx. half-on, half-off). Only two units should be connected, one at each end of the cable. hIGhWIre is not compatible with other equipment such as analogue video amplifiers.4. ethernet Cable ConneCtIonConnect the unit’s RJ45 Ethernet jack to the camera or other network equipment using a standard Ethernet cable. Both patch and crossover type Cat5 or Cat6 cables are supported.The amber LED will light to indicate a network connection, and will blink off during network activity.PoWer over ethernetUsing the VHW-HWPO (Power Over Ethernet version), hIGhWIre can automatically enable up to 6.5 watts of POE (IEEE Class 1 or 2) to compatible network devices, via its Ethernet port.A minimum 12 watt PSU is required for the VHW-HWPO version of hIGhWIre for example, part no VPSU-12V-U。
VBOX III 使用手册
VBOX 3I 100Hz GPS数据采集器用户手册VBOX 3I综述 (3)简介 (3)特征 (4)标准配置 (5)可选附件 (5)操作 (6)准备工作 (15)VBOX 3I ‘.VBO’ 文件格式 (17)VBOX.EXE 软件 (18)固件升级 (19)规格 (20)接线数据 (22)模拟输入接头 (25)CAN总线数据格式 (26)联系信息 (27)VBOX 3I综述简介在非常成功的VBOX3基础上，Racelogic 开发出来了升级换代的产品VBOX 3i。
VBOX 3i 保留了VBOX 3的所有的功能但又增加了一些新的功能例如USB 接口，内置蓝牙接口，和音频接口用于声音标记。
VBOX3i的功耗也大大降低从而使得不需要象VBOX3那样带散热器，体积也相应的减少了。
VBOX 3i的核心由一个166MHz 的处理器升级到一个400MHz 处理器且带一个进行浮点数学运算的协处理器，运算速度超过7.6亿次每秒。
当与Racelogic 的IMU结合使用时，能够进行实时惯性整合，从而在GPS信号不好如桥下，树旁的情况下，可以利用惯性数据得出准确的速度信号。
和VBOX III一样，采集下来的数据直接以100Hz的速度存储到CF卡上，从而容易传输到计算机内。
当与一个DGPS 基站使用时，VBOX 3i 能够实现40cm 绝对定位精度。
作为选项，也可实现2cm 95% CEP (RTK) 定位精度，它需要一个RTK 激活的基站(RLVBBS3)。
特征●非接触式基于GPS技术的100Hz速度和距离测量●11ms 延迟● 4 x 24位差分模拟量输入，输入电压范围±50v，数据同步采集。
● 2 x CAN 总线接口用于数据输入/输出●RS-232 串行接口●CF闪存卡● 2 x 16位用户定义的模拟量输出● 2 位数字输出●100Hz速度扫描的制动触发器输入.●宽电压范围5.3V 到30V●数据登录速度可选：100Hz, 50Hz, 20Hz, 10Hz, 5Hz,1HzRacelogic外部模块比如多功能显示器只能由12V的车辆电源供电。
BG01-T 规格书说明书
BG01-T规格书版本V1.0版权©2019免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。
文中所得测试数据均为安信可实验室测试所得，实际结果可能略有差异。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
最终解释权归深圳市安信可科技有限公司所有。
注意由于产品版本升级或其他原因，本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
文件制定/修订/废止履历表版本日期制定/修订内容制定核准V0.92018.01.06首次制定杨小飞V1.02019.11.13资料更新谢一骥目录一、产品概述 (5)二、电气参数 (6)三、外观尺寸 (9)四、管脚定义 (10)五、原理图 (11)六、设计指导 (11)七、包装信息 (13)八、联系我们 (13)一、产品概述BG01-T是一款高度集成带陶瓷天线的GNSS SOC模块，主芯片为GK9501。
它是一款高度集成的Multi-GNSS SoC，支持低功耗的BDS/GPS/GLONASS/GALILEO/QZSS/SBAS。
它集成了DC/DC，LDO，LNA，RF接收器，基带，32位RISC CPU，RAM，闪存，RTC和PMU，并提供了UART，I2C，SPI和GPIO等各种接口.BG01-T支持晶体和TCXO输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VOUT
—
Vrh
接收高电压
—
0.8VOUT 注 2
—
V
7-RXD
ILOAD=10mA
—
0.6VOUT 注 3
—
推挽 输出
ILOAD=0 mA
Vrl
接收低电压
—
0
—
V
ILOAD=10mA
VIN
直流输入电压
7
24
36
V
8-VCC
IT 芯片自身最大功耗
TXD=0
—
1
—
mA
注 1：IVOUT+IRXD<=10mA 注 2：VOUT=5V 系统 注 3：VOUT=3.3V 系统
—
2 发送一位延迟调制时间
19.2Kbps，
TLd Vcc=24V，发送
—
参数
3
发送总线上升沿时间
Tr
—
52
—
uS
—
35
nS
总线
—
1000
nS
—
5
uS
4
发送总线下降沿时间
Tf
—
—
5
uS
5
接收一位时间
TR
—
104
—
uS
RHd
—
—
20
uS
6 接收一位延迟解调时间
9.6Kbps，
RLd Vcc=24V，接收
总线从站通信接口芯片 TC001B 数据手册
文件编号： 保密等级： 版本编号：
公开 V1.7
青岛鼎信通讯股份有限公司
2014-10-28 发布
总线从站通信接口芯片 TC001B 数据手册 V1.7
目录
1 概述...............................................................................................................................................................2 2 功能特点.......................................................................................................................................................2 3 原理框图.......................................................................................................................................................2 4 引脚定义.......................................................................................................................................................3
5.2 接收解调示意图
图 3 芯片调制发送示意图
图 4 芯片解调接收示意图
4
6 静态电流特性图
总线从站通信接口芯片 TC001B 数据手册 V1.7
Id (uA)
Id (uA)
图 5 静态电流特性图 注：测试方法为 2、8 脚连接后直接加直流电源。
5
总线从站通信接口芯片 TC001B 数据手册 V1.7
2
4 引脚定义
4.1 引脚图
总线从站通信接口芯片 TC001B 数据手册 V1.7
4.2 引脚说明
图 2 TC001B 芯片引脚图
引脚号 引脚名称 功能
备注
1
NC
未定义
2
SIN
总线信号接入口
输入
3
GND 芯片地
4
TXD 调制串口信号至总线信号的输入接口，与从站单片机 TXD 对接
输入
5
VOUT +5V 或+3.3V，10mA 电源输出
TC-BUS-PDC 总线采用主从方式通讯，TC100B 芯片实现主站的通讯接口功能，TC001B 芯片实现 从站的通讯接口功能。
2 功能特点
静态功耗典型值小于 100uA； 工作电压范围宽：7V~36V； 自带内部可选稳压输出：+5V 或+3.3V； 上行发码电流环调制，下行收码满幅电压解调，抗干扰能力强； 通讯距离 1200m，上行通讯速率可达 19200bps，下行通讯速率可达 9600bps； 采用半双工通讯； 小体积 MSOP-8 封装； 可隔离设计保证电磁兼容特性； 工作温度：-40℃~+85℃。
3 原理框图
图 1 TC001B 芯片原理框图 TC001B 是 TC-BUS-PDC 设备端通讯专用集成电路，与主站端 TC100B 芯片配合使用。 TC001B 具有完成数字通讯的调制解调、收发冲突控制、低功耗线性稳压功能。总线信号直接输入 芯片，芯片 RXD、TXD 信号可直接输入单片机或通过光耦与单片机对接。
6
7.2 交流电气参数
总线从站通信接口芯片 TC001B 数据手册 V1.7
THd
TLd
TXD
RHd
RLd
BUS
Tr
Tf
BUS
TT
TT
TC001B发送参数
t
Rr
Rf
RXD
TR
TR
TC001B接收参数
t
图 6 交流电气参数
序号
参数
符号
测试条件
最小值 典型值 最大值 单位 备注
1
发送一位时间
TT
—
THd
I
总线从站通信接口芯片 TC001B 数据手册 V1.7
1 概述
TC-BUS-PDC 总线是一种可供电、无极性、两线制通信机制，具有通讯设备容量大，通讯速率高， 设计简单，布线方便，抗干扰能力强等特点。采用《可供电分布式控制协议 TC-BUS-PDC》，可保证在 252 个设备组网情况下，任一设备事件上报时间小于 100mS，多点设备同时上报逐一提取，不会产生网 络冲突。TC-BUS-PDC 总线特别适用于三表集抄、智能家居控制、消防报警及联动控制、楼宇自动化 控制等系统。
7 电气参数
7.1 额定直流电气参数 使用温度－40℃～＋85℃
管脚 符号
参数
条件
最小值
典型值
最大值 单位 备注
Vrh 接收高电平电压
—
VCC
—
V
Vrl 接收低电平电压 2-SIN
Itl 发送低电平电流
—
—
VCC-0.7
V
—
20
—
mA
25℃
Ith 发送高电平电流
—
0
1
uA
25℃
SEL 接 VOUT
4.75
—
—
20
uS
RXD
参数
7 接收 RXD 上升沿时间 Rr
—
—
65
nS
8 接收 RXD 下降沿时间 Rf
—
—
55
5
5.25
VOUT 稳压源输出电压
V
5-VOUT
SEL 接 GND
3.13
3.3
3.47
IOUT 稳压源输出电流
10 注 1
—
—
mA
Vth
发送高电压
有效高电压
VOUT/2+0.5
—
VOUT+0.5
V
鉴别
4-TXD
电平
Vtl
发送低电压
有效低电压
0
—
VOUT/2-0.5
V
VOUT/2
ILOAD=0mA
—
输出
VOUT +5V 或+3.3V 电源输出选择。与 PIN5 相接，输出 5V；与 PIN3 相接，
6
SEL
输入
输出 3.3V
7
RXD 解调总线信号至串口信号的输出接口，与从站单片机 RXD 对接
输出
8
VCC 芯片电源输入，由总线提供，不可外设供电
输入
3
5 调制解调功能
5.1 发送调制示意图
总线从站通信接口芯片 TC001B 数据手册 V1.7
4.1 引脚图.................................................................................................................................................. 3 4.2 引脚说明.............................................................................................................................................. 3 5 调制解调功能...............................................................................................................................................4 5.1 发送调制示意图 .................................................................................................................................. 4 5.2 接收解调示意图 .................................................................................................................................. 4 6 静态电流特性图...........................................................................................................................................5 7 电气参数.......................................................................................................................................................6 7.1 额定直流电气参数 .............................................................................................................................. 6 7.2 交流电气参数 ...................................................................................................................................... 7 7.3 ESD 特性 ............................................................................................................................................. 7 8 封装尺寸.......................................................................................................................................................8 9 参考电路.......................................................................................................................................................9 9.1 典型应用电路 ...................................................................................................................................... 9 9.2 隔离通讯接口 ...................................................................................................................................... 9 9.3 从站设备供电方案 .............................................................................................................................. 9
