输电线路工程 附件工程
《输电线路工程》
目录第一章 工地运输 .................................................................................第二章 土石方工程 ..............................................................................第三章 基础工程 .................................................................................第四章 杆、塔工程 ..............................................................................第五章 架线工程 .................................................................................第六章 附件工程 .................................................................................第七章 杆上设备安装工程 ........................................................................第六章 电缆工程 .................................................................................《电网技改工程预算定额》（2015年版）总 说 明一、《电网技改工程预算定额》（2015年版）共五册，包括：第一册 建筑修缮工程 第二册 电气工程第三册 输电线路工程 第四册 调试工程第五册 通信工程二、本定额为第三册《输电线路工程》（以下简称本定额），适用于0.4kV～1000kV 交流电力架空线路工程、±800kV及以下直流电力架空线路和1kV～500kV电力电缆线路技术改造工程。
输电线路工程光缆附件安装检查记录填表示范

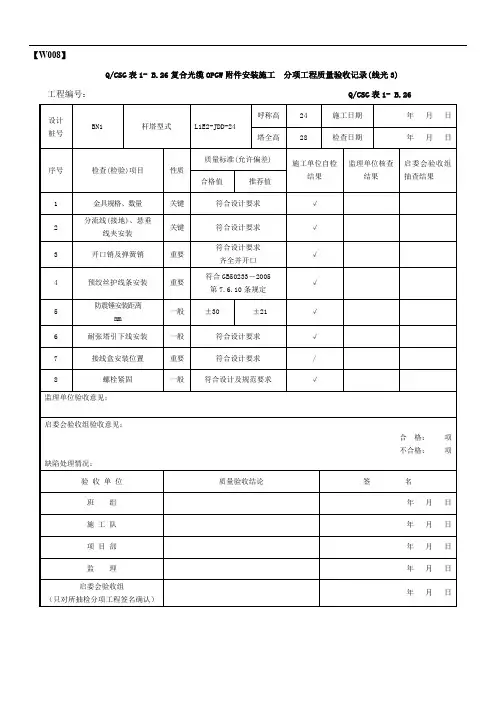

【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26【W008】Q/CSG表1- B.26复合光缆OPGW附件安装施工分项工程质量验收记录(线光3) 工程编号：Q/CSG表1- B.26。
扫描件

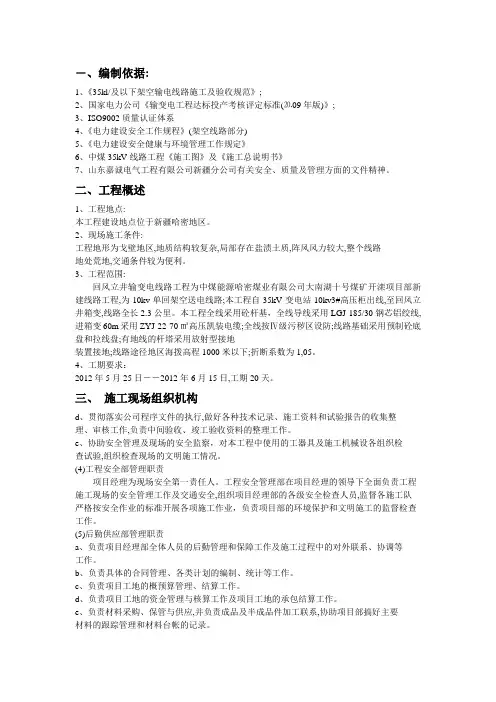

―、编制依据:1、《35kl/及以下架空输电线路施工及验收规范》;2、国家电力公司《输变电工程达标投产考核评定标准(⒛09年版)》;3、ISO9002质量认证体系4、《电力建设安全工作规程》(架空线路部分)5、《电力建设安全健康与环境管理工作规定》6、中煤35kV线路工程《施工图》及《施工总说明书》7、山东嘉诚电气工程有限公司新疆分公司有关安全、质量及管理方面的文件精神。
二、工程概述1、工程地点:本工程建设地点位于新疆哈密地区。
2、现场施工条件:工程地形为戈壁地区,地质结构较复杂,局部存在盐渍土质,阵风风力较大,整个线路地处荒地,交通条件较为便利。
3、工程范围:回风立井输变电线路工程为中煤能源哈密煤业有限公司大南湖十号煤矿开滦项目部新建线路工程,为10kv单回架空送电线路;本工程自35kV变电站10kv3#高压柜出线,至回风立井箱变,线路全长2.3公里。
本工程全线采用砼杆基，全线导线采用LGJ-185/30钢芯铝绞线,进箱变60m采用ZYJ-22-70㎡高压凯装电缆;全线按Ⅳ级污秽区设防;线路基础采用预制砼底盘和拉线盘;有地线的杆塔采用放射型接地装置接地;线路途径地区海拨高程1000米以下;折断系数为1,05。
4、工期要求：2012年5月25日――2012年6月15日,工期20天。
三、施工现场组织机构d、贯彻落实公司程序文件的执行,做好各种技术记录、施工资料和试验报告的收集整理、审核工作,负责中间验收、竣工验收资料的整理工作。
e、协助安全管理及现场的安全监察，对本工程中使用的工器具及施工机械设各组织检查试验,组织检查现场的文明施工情况。
(4)工程安全部管理职责项目经理为现场安全第一责任人。
工程安全管理部在项目经理的领导下全面负责工程施工现场的安全管理工作及交通安全,组织项目经理部的各级安全检查人员,监督各施工队严格按安全作业的标准开展各项施工作业，负责项目部的环境保护和文明施工的监督检查工作。
(5)后勤供应部管理职责a、负责项目经理部全体人员的后勤管理和保障工作及施工过程中的对外联系、协调等工作。
XXX500kV输电线路工程铁塔组立施工方案

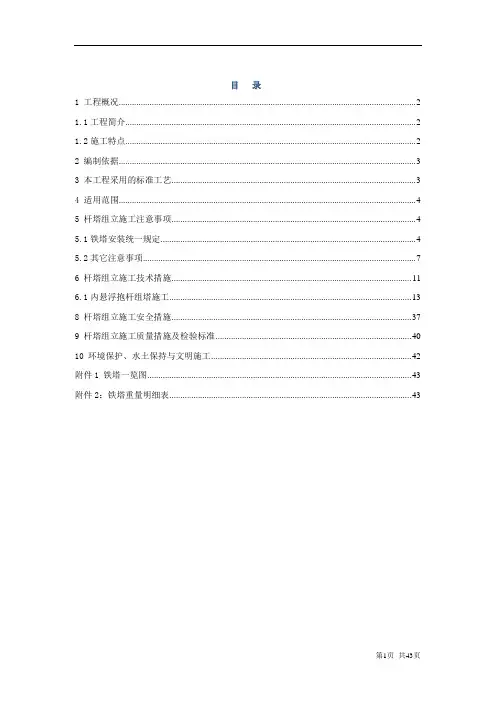

目录1 工程概况 (2)1.1工程简介 (2)1.2施工特点 (2)2 编制依据 (3)3 本工程采用的标准工艺 (3)4 适用范围 (4)5 杆塔组立施工注意事项 (4)5.1铁塔安装统一规定 (4)5.2其它注意事项 (7)6 杆塔组立施工技术措施 (11)6.1内悬浮抱杆组塔施工 (13)8 杆塔组立施工安全措施 (37)9 杆塔组立施工质量措施及检验标准 (40)10 环境保护、水土保持与文明施工 (43)附件1 铁塔一览图 (44)附件2：铁塔重量明细表 (44)1 工程概况 1.1工程简介本工程为xxxx500kV 输电线路工程，新建线路起于xxxx 变500kV 进出线架构，止于500kVxxxx 线#23塔。
新建线路长度102km ，xxxx 变出口段2km 按双回路双侧架线，其余100km 为单回路，架设至500kVxxxx 线#23塔，利用xxxx 线备用回路（已架设导线约9.5km ）至500kVxxxx 变，形成xxxx 的一回500kV 线路，全长约111.5km 。
本工程线路途经xxxx 县、xxxx 县、xxxx 县和xxxx 县。
全线地形9.8%为平地，14.7%为丘陵，75.5%为山地，平地段和丘陵段交通情况一般，山地段交通情况较差。
工程名称：智圣-鲁中500kV 输电线路工程建设单位：xxxx 电力公司 设计单位：xxxx 咨询院有限公司 监理单位：xxxx 监理有限公司施工单位：xxxx 有限责任公司 1.2施工特点全线地形9.8%为平地，14.7%为丘陵，75.5%为山地。
山地段交通情况较差，部分塔位的塔材运输需二次倒运，并需要骡马运输，同时施工场地狭窄，塔基面可堆放的塔材有限，需要边组立边运输。
本工程新建铁塔224基，其中单回路耐张塔44基，单回路直线塔173基，双回路耐张塔3基，双回路耐张塔4基。
铁塔型式有21种，全线铁塔中长短腿配置的有159基，等长腿配置的有65基；塔腿与基础连接采用塔脚板式和插入式2种，其中5B1-ZB1、5B1-ZB2型铁塔（共22基）采用插入式，其它塔型采用塔脚板式。
国网输电线路工程新表式使用规定说明
国家电网公司输电线路(电缆)工程监理工作表式（2007版）与附件使用规定说明北京吉北电力工程咨询有限公司2007年4月3日国家电网公司输电线路(电缆)工程监理工作表式（2007版）与附件使用规定说明一、监理工作新表式（2007版）与附件使用规定说明1、《国家电网公司输电线路工程建设监理工作表式（2007版）》其内容涵盖了《建设工程监理规范》（GB50319－2000）》的全部表式，并根据公司现行质量管理制度以与输电线路工程特点，增加了部分表式。
2、本表式适用公司系统 110kV 与以上输电工程项目，每个工程项目可根据工程特点，选用其中的表式。
110kV 以下项目可参照执行。
3、本表式共分三大类，即：A类表13子类40种（施工承包单位向监理报审用表）、B类表17种（监理单位用表）、C类表6种（设计承包单位用表）。
4、监理工作表式表号、编号填写格式要求：1) 表号由三部分组成：×××（工程类型代号）－×××（子类代号）－××（流水号） S (线路)、子类编号A、B、C、最后的流水号只在A类表中使用。
已确定的表式，按规定的表号，不得变更。
在使用过程中需要增加表式时，如果在同一子类中增加，则子类代号不变，流水号往上增加；如果增加子类，则子类代号中的编号往上增加，流水号重编。
2) 表式编号分两部分填写：×××（单位代号）—×××（流水号）单位编号(按进场顺序) 拼音字母（SG SJ SY JL）拼音字母为单位性质的缩写，如：SG：施工单位；SJ：设计单位；SY：试验单位；JL：监理单位。
单位编号：根据合同的标段来区分多个同性质的单位。
流水号用来区分同一种监理表式，统一用三位数字填写，按形成的先后顺序编号，第一份为001，第二份为002，……。
5、表式内容填写总说明：1) 工程名称：以施工图设计文件名为准。
基于500kV输电线路工程造价关键影响因素分析
基于500kV输电线路工程造价关键影响因素分析摘要本文分析了影响500kv输电线路工程造价的关键因素，并提出控制这些关键影响因素的措施，从而有效控制500kv输电线路工程造价。
关键词输电线路；影响因素；造价控制中图分类号tm732 文献标识码a 文章编号1674-6708（2011）55-0048-02近些年来，随着我国电网工程建设的进度不断加快，500kv输电线路工程单位投资也突显渐高，怎样把握影响500kv输电线路工程造价关键影响因素，从而从根本上有效地控制输电线路工程造价，是我国电网工程当前面临的重要问题。
在500kv输电线路工程造价逐年攀升的原因当中，除了一些政策性调整与物价上涨外，还涉及到很多输电设计方面，因此必须分析影响500kv线路工程造价关键且敏感的因素，在输电线路工程设计中针对性地把握并解决好这些关键因素，从而使500kv输电线路工程设计能够在质量上达到优秀的同时保持技术先进与投资合理。
1 500kv输电线路工程费用组成由静态投资与动态投资两部分组成输电线路工程投资费用。
静态投资是编制电力工程概算时的工程量、价格、取费标准等计算，同时价格与取费标准等在一定时期内是一个相对稳定的费用，所以工程量是控制造价的主体。
动态投资是电力工程概算编制后在建设期内因价格上涨与支付利息的费用，近几年来因物价上涨与利率变动较大，动态投资变化相应地也较大。
静态投资主要由本体工程费、辅助设施工程费、编制年价差与其他费用等四部分组成，其中其他费用包括建设场地征用费与基本预备费，本体工程费是电力工程项目静态投资的主体，也是控制输电线路工程造价的关键所在。
辅助设施工程费、其他费用、基本预备费是随输电线路工程本体工程费用变化而发生变化，这三项费用在电力工程设计技术上也较难控制，因此输电线路工程控制造价主要是控制本体工程造价。
500kv输电线路工程本体工程费用可由工地运输、土石方工程、基础工程、杆塔工程、架线工程、附件工程等六项单位工程组成。
输电线路大跨越工程直线塔附件安装施工工艺探讨
输电线路大跨越工程直线塔附件安装施工工艺探讨作者：尹泉军崔志国王学恩景胜利来源：《探索科学》2015年第11期[摘要] 随着国内电网建设的发展，特高压、超高压输电线路工程跨越大江大河或其他特殊情况的越来越多，而大跨越的施工中，铁塔重量大高度高，导线为特殊导线，承受张力大。
因此组塔施工、架线施工、附件安装都是施工的难点，本文介绍大跨越工程中直线塔附件安装的工艺和应用，为类似地形的施工工艺提供借鉴。
[关键词]大跨越；输电线路；直线塔附件安装；施工工艺。
1.工程概况南雁-温东500kV线路工程，起自500kV南雁变出线构架，止于500kV温东（天柱）变构架。
55#-59#为飞云江大跨越，长度为3.513km；共五基铁塔，跨越方式为“耐-直-直-直-耐”，其中直线跨越塔3基SZK1-100（全高139米）的钢管塔，耐张塔采用SDJ-36（全高68.5米）的钢管塔。
导线采用4×JLHA1/EST-500/230特高强钢芯铝合金绞线；分裂间距为500mm，四分裂导线按正方形布置。
地线型号：两根OPGW-48B1-185复合光缆。
2.附件安装工艺2.1放线钱导线的状态导线采用导线为4分裂，正四边形排列，分裂导线间距为500mm，如图2-1所示。
2.2直线塔导、地采用高空垂直投影画印高空垂直投影划印方法：在悬垂绝缘子串的大号方向横担边部吊一垂球，尽量取横担边到悬垂串挂点尺寸L（本工程的导线悬垂绝缘子串为双串，应量至中间的挂点位置），从垂球在导线上的交点处往小号侧量取距离L划印，用一直角尺使其直角边垂直于导线，在四根子导线上划印，见下图2-2。
2.3直线塔导线悬垂线夹的安装58#直线塔导线最大垂直档距1170m，提升单根子导线最大荷载为36.45kN，直线塔附件安装每根导线使用2套提线器，采用垂直“一提二“方式，每根导线在横担前后侧同时二点平衡提线。
连接方式：施工用孔→150kN卸扣→90kN手链葫芦→φ21.5×6m钢丝绳套（双折）→150kN烧饼滑车→150kN卸扣→150kN烧饼滑车→φ21.5×2m钢丝绳套→提线器。
输变电工程施工质量验收统一表式附件1：线路工程填写示例
线路工程施工质量验收统一表式填写说明本表式适用于110kV及以上架空输电线路工程施工质量检查和验收。
110kV以下架空输电线路工程的施工质量检查和验收，可参照执行。
一、总说明1.施工项目部在编制质量验收范围表时，对工程不涉及的分部、分项、检验批项目可删除，但工程编号不得改动。
2.所有表格的“检查记录”、“检查结果”、“验收结论”、签名及日期均需手签。
3.线路工程隐蔽工程验收记录的验收结论填写“验收合格，同意隐蔽”。
4.原始记录编号统一按照分部、分项、流水号组成，流水号3位，其他2位。
二、检验批质量验收记录填写要求1.检验批的编号由11位数字组成，自左向右分别为分部工程序号、标段号、分项工程序号、检验批序号和流水号组成，流水号3位，其它2位；线路工程未设置标段的统一填写“00”。
2.“检查记录”由项目部质检员在检验批验收时根据检查情况按实手工填写；质量标准以数值表示的，填写数值；质量标准以文字表示的，填写“符合要求”或“不符合要求”。
3.“检查结果”由专业监理工程师在检验批验收时根据检查情况手工填写“合格”或“不合格”。
4.“验收结论”由专业监理工程师根据主控项目及一般项目的检查验收情况，手工填写“验收合格”或“验收不合格”；隐蔽工程还应填写“同意隐蔽”或“不同意隐蔽”。
验收不合格的检验批，监理项目部应签发检查整改通知单，施工项目部组织整改或返工处理后应重新进行验收，并在备注中予以记录。
5.使用单位可在本表式的基础上补充检查项目，并在备注栏注明依据的标准。
6.专业分包时，此表由分包单位填写，班组长及班组质检员由分包单位人员签字。
7.当检验批填写要求为“该检验批按每个塔基同时验收的XX作为一个检验批”时，检查记录栏中的内容应填写检测后最大偏差值。
三、分项工程质量验收记录填写要求1.分项工程质量验收编号由6位数字组成，自左向右分别为分部工程序号、分项工程序号和两位流水号组成。
2.“说明”栏应填写本次验收的分项工程所包括的检验批的全部桩号、技术资料核查情况。
线路附件安装作业指导书
第1部分：输电线路35kV腾太304线路改造工程附件安装作业指导书编码：SDXL-ZW-11批准：审核：编写：广西河池创元有限责任公司二Ο一二年十一月十日SDXL-ZW-11 附件安装作业指导书目次1 适用范围 (127)2 编写依据 (127)3 作业流程 (128)4 安全风险辨析与预控 (128)5 作业准备 (129)6 作业方法 (129)7 质量控制措施及检验标准 (131)1中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路1 适用范围本作业指导书适用于10kV 及以上输电线路附件安装施工。
2编写依据表2-1 编写依据序号引用资料名称1GB 50233—2005《110kV～500kV 架空电力线路施工及验收规范》2GB 772—2005《高压绝缘子瓷件技术条件》3DL/T 875—2004《输电线路施工机具设计、试验基本要求》4DL/T 5168—2002《110kV～500kV 架空送电线路工程施工质量及评定规程》5DL/T 5092—1999《110kV～500kV 架空送电线路设计技术规程》6DL 5009.2《电力建设安全工作规程（架空电力线路部分）》7DL 408—1991《电业安全工作规程（送电线路部分）》8DL 5106—1999《跨越电力线路架线施工规程》9SDJ 226—1987《架空送电线路导地线液压施工工艺规程》10SDJJS 2—1987《超高压架空输电线路张力架线施工工艺导则》11《输变电工程达标投产考核标准》12《10kV～500kV 输变电及配电工程质量验收与评定标准第1部分输电工程》13《中国南方电网公司十项重点反事故措施》14CSG/MS 0406—2005《电力生产事故调查规程》15《电力建设工程安全和环境管理设施规范应用手册》16《架空线路及电缆安健环设施标准》17《安全生产工作奖惩规定》18《安全生产监督规定》19《安全生产工作规定》20施工图纸21施工承包合同22三体系文件23施工组织设计2SDXL-ZW-11 附件安装作业指导书3作业流程3. 1作业（工序）流程图图3-1 作业（工序）流程图3.2 工序安排表3-1 工序安排表工序名称工序编号施工准备直线杆塔附件安装间隔棒安装跳线安装4 安全风险辨析与预控4.1 附件安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
18版本电力行业定额第五册《输电线路工程》
18版本电力行业定额第五册《输电线路工程》是我国电力行业的重要标准之一，涵盖了输电线路工程项目的各项工程技术要求和标准，对于规范行业发展、提高工程质量具有重要意义。
本文将从多个方面对该定额的内容进行全面的介绍和解析。
一、定额的编制目的和意义18版本电力行业定额第五册《输电线路工程》是根据国家相关法律法规和行业标准，结合电力工程施工实际编制的，其编制目的主要包括以下几个方面：1. 规范化工程施工。
定额规定了输电线路工程项目所需要的技术要求和标准，能够帮助施工单位遵循统一的标准进行工程施工，规范化施工作业，提高工程质量。
2. 保障工程质量安全。
定额对于输电线路工程项目的各项技术指标和安全标准进行了详细的规定，能够有效保障工程施工过程中的安全和质量。
3. 促进行业发展。
定额对于电力行业中的输电线路工程项目进行了全面的规范，能够促进行业技术水平的提升，推动电力行业的健康发展。
二、定额的主要内容和规定1. 工程概述。
定额对于输电线路工程项目的整体概况进行了规定，包括工程范围、工程主要内容、工程组成等。
2. 工程材料。
定额对于输电线路工程所需要的各类材料进行了详细的规定，包括导线、绝缘子、接地装置等。
3. 工程施工。
定额对于输电线路工程的施工工艺和技术要求进行了详细的规定，包括工程施工方案、施工工序、施工质量要求等。
4. 工程验收。
定额对于输电线路工程的验收标准和程序进行了规定，包括工程验收的主要内容和验收标准。
5. 工程质量和安全。
定额对于输电线路工程项目的质量和安全要求进行了详细的规定，包括工程质量控制和安全防护要求等。
三、定额的实施和应用18版本电力行业定额第五册《输电线路工程》的实施和应用对于电力工程施工相关单位和相关人员具有重要的指导意义，包括以下几个方面：1. 施工单位。
根据定额规定的要求，施工单位需要严格按照定额的要求进行工程施工，确保工程质量和安全。
2. 监理单位。
监理单位需要根据定额对于工程质量和安全的要求进行严格的监督和检查，确保工程的合规性。
输电线路工程概预算复习资料
1.架线工程当中，跨越电力线路的定额是按停电跨越规律考虑的。
如果是带电架设，则必须按电压等级不同考虑带电作业措施费2.输电线路工程的高塔组立定额适用于塔高超过70m高塔组立。
70m以上每10m划分一段。
3.输电线路定额人工费的计算单位是综合人工工日。
人工费的计算单位元/I日。
4.送电线路工程概预算定额体系适用于等级为35kv及以上的送电线路工程5.材料费的组成材料费、包装费、材料来源地运至工地仓库或指定堆放地点的装卸费、运输费及运输路途损耗、采购及保管费。
6.工程预算定额：（预算书）编制是以工程项目为基础进行的，要求工程项目的名称统一、内容统一、编码统一、单位统一、在一个预算定额体系内保持高度一致性, 唯一性，并保证预算文件的条理性，对工程项目必须进行严格划分。
7.措施费是按措施项目以直接工程费或直接工程费中的某一项费用（如人工费）为取费基数，按与定额配套的取费费率标准规定计算获得。
规定：指完成工程项目施工，发生于该工程前和施工过程中非工程实体项目费用8.基本直接费是指建筑安装工程费的基础性费用。
基本直接费是按工程项目内容名称和计算工程量以规定的预算定额基价计取预算定额价，再根住不同时期、不同地区政府或行业管理部门的调整文件进行调整，计取调整价；调整价部分按价差处理（只计取税金）。
9.输电线路工程安装工程费由直接费、间接费、利润、税金。
10. 输电线路工程概预算定额体系中的材料费分为额定材料费和送电线路工程预算总费用由建筑安装工程费、其它费用、预备费用和专项费用构成。
10.按价差处理人工费：人工费价差指的是投标报价时对相关人工费进行了折扣系数以求中标，在后期变更索赔中需要进行相关调差，11.施工整理不同而划分不同的管理……13.基本直接费中材料费….. 14.工程项目的子条目数没有限制……..15.预算定额体系中不一定只包含相同项目……..16.工程所得税不包含施工企业所得税……..17.工程预付款不是工程收入基本直接费指基本直接费，人工费…√综合地形增加…..√按价差处理√施工管理不资×基本直接费的材料费√建设清单的机构√工程项目子条目数有限制×运算定额体系包括×计入工程所得：企业费×输电工程安装工程费间接费由措施费×预付款不计入工程费用√间接费由规费，管理费√综合条件考虑√工程量清单计价采用的是综合的单价计价√预算定额是指在任何条件下完成一定计量单位的分项工程所需的人工费和机械材料的消耗费×输电线路工程定额体系是以分布工程，分项工程，分项工程上的不同步距对项目条目进行划分×工程预付款应该作为施工单位的收入向税务部门纳税×分项工程是分部工程的组成部分，一般按工种、材料、施工工艺设备类别等进行划分√预算定额是指在任何条件下完成一定计量单位的分项工程所需的人工材料和机械台班的消耗的数量标准×综合地形系数用以调整定额人工费和定额机械台班费√基本直接费的材料费应该按不同规格材料市场价为计量依据×以定额为依据输电线路工程分项工程预算是以预算定额计价与实际施工工程量为计算依据×计算工程量17.安装工程费包含直接费（由基本直接费和措施费组成）、间接费（规费和企业管理费）、利润和税金构成。
110kV输电线路工程监理实施细则
Xx 园区2#110kV 升压集合站输电线路监理实施细则总监理师：校核：编写：11工程概况及特点1.1工程名称：敦煌光电园区 2#110KV 升压站工程1.2工程地点：敦煌市以西约 20km1.3、建设、设计、施工、监理单位建设单位：中国水利水电参谋集团西北勘测设计争论院设计单位：嘉峪关市恒信电力设计所监理单位：中国水利水电建设工程询问西北公司土建施工单位：甘肃瑞丰电力工程电气安装单位：甘肃瑞丰电力工程1.4、工程概况敦煌光伏发电站 110kV2#升压集合站站址位于敦煌光伏园区内“T”形路口的西南角，站址靠近大路，交通便利。
场地地貌地形较平坦、开阔，地面海拔1150m 左右。
交通格外便利，根本满足大路交通需要。
站址区域主要为光伏园内空地，无可见文物古迹，地下无矿产资源，四周无重要的军事设施，站址区域内安全稳定，进出线走廊开阔，满足建站需要。
本工程建设规模：主变最终规模2×63MVA，本期2×63MVA；110KV 出线：最终2 回，本期1 回；35KV 出线：最终12 回，本期5 回；35KV 消弧线圈：本期2×2200KVA；10KV 动态无功补偿装置：最终2×8MVar，本期2×8MVar。
10KV 所用变：最终2 台，本期2 台。
对端110KV 鸣山变电站扩建1 个110KV 出线间隔，将现有110KV 母线扩建一个间隔位置。
变电站依据终期规模进展布置。
送电线路工程包括包括工地运输、土石方工程、根底工程、杆塔工程、架线工程、附件工程、OPGW 光缆的敷设和接线等。
合同工程的打算开工、完工时间为：2023 年8 月21 日开工，2023 年10 月15 日完工。
2引用标准及编制依据2.1引用标准主席令第 91 号：《中华人民共和国建筑法》国务院令第 279 号：《建筑工程质量治理条例》国家电力公司：《输变电工程投产达标考核评定方法〔2023 版〕》国家电力公司电力建设工程质量监视总站电质监［2023］3 号《电力建设工程质量监视规定〔2023 版〕》2.2编写依据（1）业主单位：本工程上级审批文件。
输电线路工程 辅助工程
输电线路工程辅助工程1 索道安装术语定义（1）往复式索道：设有承载索，一般配有环状牵引索，在牵引索上加往复动力，使货物在承载索上进退。
一般有单线往复式、双线往复式和四线往复式等；（2）循环式索道：指可以用等间距料斗连续运输货物到塔位，而料斗又连续返回到上料点的索道。
一般有单线循环式、双线循环式和四线循环式等；（3）索道支架：用来支撑索道绳索和运送物料荷载的支撑构件，包括地锚、临时拉线等。
一般采用木材、钢材、复合材料等制作；（4）承载索：指承载运送物料重量的绳索；（5）牵引索：指牵引行走滑车运送物料的绳索；（6）返空索：指承载运送料斗重量，空载返回的绳索；（7）索道牵引机：一般由柴油机、变速箱、涡轮减速箱、离合器、滚筒五部分组成，用来牵动牵引索运载物料；（8）附件：是指索道用的滑车、料斗、托架、锚具等。
工作内容（1）木支架运输、钢支架运输：包括木支架外观检查，器具在上料点100m以内的短距离移运，绑扎及运送、卸至指定地点，运毕返回。
（2）绳索及附件运输：包括索道用绳索及附件的外观检查，器具在上料点100m以内的短距离移运，绑扎及运送、卸至指定地点，运毕返回。
（3）木支架安装、钢支架安装：包括选点、定位、分坑、木支架排列支垫，绑扎，扒钉连接，支架组立和调正，运行维护，支架的拆除，工器具移运，清理现场等。
（4）牵引设备、索道及附件安装：包括牵引设备的装卸、包括在上料点100米范围内的移运就位。
索道绳索的展放准备，人力或机械牵引展放，机械收紧，弧垂及张力观测，信号联络，索道沿线及支架监护，绳索锚固，钢丝绳接头连接制作，索道行走滑车、托架、料斗等附件安装，索道试运行及维护，物料运完后索道拆除，工器具转移，清理现场等。
工程量计算规则（1）木支架、钢支架运输和安装以支架的个数“个”为单位计算（2）绳索及附件运输和安装以“处”为单位计算，一般情况下为一级索道为一处，初步设计阶段需采用索道运输的线路段可按每基塔一处计算。
220kv某输电线路工程清单报价实例(简图)
、220kV××输电线路工程实例某220kV输电线路工程，线路全长23km，同塔双回路架设；设计气象条件为：最大风速30m/s，覆冰5mm，最高气温40℃，最低气温-15℃；工程沿线地形比例：平地20％，丘陵30％，山地30％，泥沼20％。
工程地质比例：普通土25％，水坑25％，松砂石30％，岩石（爆破）20％。
全线自立式铁塔66基，其中：转角塔20基，直线塔46基（详见图7-3）。
基础采用现浇板式钢筋混凝土基础（详见图7-4）。
导线耐张绝缘子采用玻璃绝缘子，悬垂绝缘子采用玻璃绝缘子和合成绝缘子；金具选用85国标金具。
导线选用2×LGJ—400/35钢芯铝绞线。
地线二根选用JLB40—120铝包钢绞线。
——图7-3 220kV送电线路塔型一览图——————————————————图7-4 220kV送电——————线路基础一览图————220kV××输电线路工程工程量清单投标人：×××电力公司（单位盖章）法定（授权）代表人：（签字盖章）中介机构法定（授权）代表人：（签字盖章）编制人：（签字盖从业专用章）编制时间：2005年×月×日总说明工程名称：220kV××输电线路第1页共12页第2页共12页第3页共12页第4页共12页第5页共12页工程名称：220kV××输电线路单位工程名称：杆塔工程第6页共12页工程名称：220kV××输电线路单位工程名称：架线及附件安装工程第7页共12页措施项目清单工程名称：220kV××输电线路第8页共12页其他项目清单工程名称：220kV××输电线路第9页共12页零星项目清单工程名称：220kV××输电线路第10页共12页规费项目清单工程名称：220kV××输电线路第11页共12页招标人采购材料表工程名称：220kV××输电线路金额单位：元第12页共12页220kV××输电线路工程工程量清单报价表投标人：×××公司（单位盖章）法定（授权）代表人：（签字盖章）编制人：（签字盖从业专用章）编制时间：2005年月日投标总价表招标人：×××公司工程名称：220kV××输电线路投标总价（小写）：元招标人采购材料费（小写）：元投标人承包价（小写）：元（大写）：壹仟伍佰贰拾万零捌仟叁佰贰拾壹元投标人：（单位盖章）法定（授权）代表人：（签字盖章）编制时间：工程量清单报价编制说明工程名称：220kV××输电线路第1页共31页工程项目总价表工程名称：220kV××输电线路金额单位：元第2页共31页单位工程费用汇总表工程名称：220kV××输电线路金额单位：元第3页共31页分部分项工程量清单计价表工程名称：220kV××输电线路单位工程名称：土石方及基础工程金额单位：元第4页共31页分部分项工程量清单计价表工程名称：220kV××输电线路单位工程名称：土石方及基础工程金额单位：元第5页共31页程量清单计价表程名称：××输电第6页共31页分部分项工程量清单计价表工程名称：220kV××输电线路单位工程名称：架线及附件安装工程金额单位：元第7页共31页措施项目清单计价表工程名称：220kV××输电线路金额单位：元第8页共31页其他项目清单计价表工程名称：220kV××输电线路金额单位：元第9页共31页零星项目清单计价表工程名称：220kV××输电线路金额单位：元第10页共31页第11页共31页第12页共31页第13页共31页第14页共31页第15页共31页第16页共31页第17页共31页第18页共31页第19页共31页第20页共31页工程名称：220kV××输电线路单位工程名称：土石方及基础工程金额单位：元第21页共31页工程名称：220kV××输电线路单位工程名称：土石方及基础工程金额单位：元第22页共31页工程名称：220kV××输电线路单位工程名称：杆塔工程金额单位：元第23页共31页工程名称：220kV××输电线路单位工程名称：杆塔工程金额单位：元第24页共31页工程名称：220kV××输电线路单位工程名称：架线及附件安装工程金额单位：元第25页共31页工程名称：220kV××输电线路单位工程名称：架线及附件安装工程金额单位：元第26页共31页分部分项工程量清单综合单价分析表工程名称：220kV××输电线路单位工程名称：架线及附件安装工程金额单位：元第27页共31页项目费分析表工程名称：220kV××输电线路金额单位：元第28页共31页零星项目清单计价分析表工程名称：220kV××输电线路金额单位：元第29页共31页招标人采购材料计价表工程名称：220kV××输电线路金额单位：元第30页共31页。
架空输电线路工程计量架空输电线路工程计量
（2） 1.6 2.0 0.7 1.6 0.8 2.2 1.1 1.3 1.2 1.5
14.0 14
（3） 平地 平地 平地 泥沼 泥沼 丘陵 山地 高山 山地 丘陵
直线距离
运输距离
弯曲 系数
小计
工作量
（4）
（5） （6） =（4）× （5） （7） =（2）× （6）
（0.4+1.1）/2=0.75
1. 运输量（t·km）：根据所计算的装卸量，分别乘以不 同运输方式的平均运距，即运输量=装卸量×平均运距； （平均运距计算见后实例）
2021/9/21
2
工地运输（续）
▪ 特殊情况说明：
▪ 线路地材（砂、石、水泥、石灰等）的工地运输指从采 集地运至现场杆塔位，价格采用出厂（采集）价，如若 采用地方预算价格，则一般不计算汽车运输；
2021/9/21
10
土石方工程（续）
▪ 余土处理只有在需要时才考虑，运距超过100m以上部 分可列入工地运输：
a. 现浇和预制基坑余土：砼体积（m3）×0.3 ×1.5t/m3
b. 灌注桩钻孔的渣土按桩设计体积（m3） ×1.7t/m3 计算， 1.7t/m3 即在土方单位重量1.5 t/m3 基础上增 加0.2 t/m3的含水量；
1.5
0.60
0.660
1.3/2=0.65
1.8
1.17
1.521
（1.3+0.4）/2=0.85
1.4
1.19
1.428
（0.4+1.4）/2=0.9
1.3
1.17
1.755
13.141
13.141/14
0.94
7
输电线路 工程方案
输电线路工程方案一、前言输电线路是电力系统中的重要组成部分，用于输送远距离的大电流，保证远距离的电力供应。
因此，输电线路的设计和建设对于电力系统运行和电能传输起着至关重要的作用。
本文将对输电线路的工程方案进行详细的讨论和分析。
二、输电线路的概念输电线路是指用于输送电能的传输设备，通常由输电塔、绝缘子、导线等组成。
根据输电线路的电压等级，可以分为交流输电线路和直流输电线路。
而根据用途和地理位置的不同，还可以分为主干线路、联络线路和配电线路。
在我国，主要采用的是交流输电线路，常见的电压等级有220kV、330kV、500kV等。
三、输电线路的设计原则1. 安全可靠性输电线路的设计首要原则是保证其运行的安全可靠性。
这包括对线路结构、导线张力、绝缘子的选型和设置等方面的考虑，以确保在各种自然环境和外部因素的影响下，线路能够稳定可靠地运行。
2. 经济性除了安全可靠性外，输电线路的设计还需要考虑其经济性。
这包括对线路的材料、设备、施工和维护等成本的综合考虑，以最大化地降低线路的建设和运行成本。
3. 环境友好性输电线路的建设和运行会对周边环境产生一定的影响，因此设计时需要考虑其对周围环境的影响，做好环境保护和生态平衡的工作。
四、输电线路的组成1. 输电塔输电塔是输电线路中的支撑结构，用于支撑导线和绝缘子串。
根据输电线路的电压等级和地形地貌的不同，输电塔可以采用不同的形式，如悬垂塔、耐张塔、角钢塔等。
2. 绝缘子绝缘子用于支持导线和绝缘导线与输电塔之间的绝缘。
绝缘子的选型和设置对于输电线路的安全可靠性和性能有重要影响。
3. 导线导线是输电线路中的电流传输主体，根据输电线路的电压等级和负荷情况的不同，导线的类型和截面形状也会有所不同。
通常常用的导线材料包括铝、钢铝合金等。
五、输电线路的设计步骤1. 线路走廊选择在设计输电线路时，首先需要选择适宜的线路走廊。
这需要考虑线路的走向、地形地貌、周边环境、土壤条件等因素，以确保线路的设计可以在最佳的走廊上进行。
110kV-500kV附件安装作业指导书
附件安装作业指导书编码：SD-12二○○九年八月批准: 公司技术审核：公司安监审核：项目部审核：编写：目录1. 工程概况及适用范围 (1)2. 编写依据 (2)3. 作业流程 (3)3.1 作业（工序）流程图 (3)3.2 工序安排 (4)4. 作业准备 (5)4.1 人员配备 (5)4.2 工器具及仪器仪表配置 (6)5．作业方法 (7)5.1 施工准备 (7)5.2 直线杆塔附件安装 (7)5.3 间隔棒安装 (7)5.4 跳线安装 (7)6．安健环控制措施 (8)6.1 控制措施 (8)6.2 危险点辨识 (8)7. 质量控制措施及检验标准 (8)7.2 检验标准 (9)1. 工程概况及适用范围本作业指导书适用于110kV及以上输电线路附件安装施工。
2. 编写依据3. 作业流程3.1 作业（工序）流程图4. 作业准备5．作业方法5.1 施工准备5.1.1 学习设计图纸，了解金具连接要求和螺栓及穿钉的穿向规定。
5.1.2 明确附件安装方法。
5.1.3 检查安全用具及清理附件安装工具。
5.2 直线杆塔附件安装5.2.1 直线杆塔导线悬垂绝缘子串，在放线前已吊装并连接于横担上。
因此，附件安装仅是安装绝缘子串下端与导线相连接的金具、悬垂线夹等。
5.2.2 直线悬垂金具串安装的步骤：5.2.2.1 根据确定的方法做好吊装金具串的两面布置；5.2.2.2 提升导线；5.2.2.3 拆除放线滑车；5.2.2.4 安装悬垂线夹及相应的金具串；5.2.2.5 拆除安装工具，复查附件安装质量。
5.2.3 附件时导线外层缠绕铝包带的方向应与导线绞制方向致。
5.3 间隔棒安装5.3.1 耐张塔和直线塔线夹安装完成后，才能进行间隔棒安装。
5.3.2 间隔棒安装距离采用测绳直接在导线上丈量。
当相邻两塔悬挂点高差较大时，为弥补线长与设计给出的次档距数之间的误差，可按下式计算线长增量：ΔL=(l a3×g2)/(24×δ2×(N-1))其中ΔL为每一次档距的线长增量，l a为两端间隔棒之间的档距，N为安装档的间隔棒数量，δ为安装档的导线水平应力。
XXX输电线路工程附录C分部工程质量验收记录
Q/CSG 表 1- 工程名称：XXX线路工程
Q/CSG表1- C.6线路防护设施工程分部工程质量验收记录表
工程名称：XXX线路工程
工程编号：Q/CSG表1- C.6
Q/CSG表1- D.1架空输电线路单位工程质量验收与评定记录
工程名称：XXX线路工程
工程编号：Q/CSG表1- D.1
备注：1.检查意见栏填写要求：符合要求的检查项打“J”，不符合要求的检查项打“X”，未检查项打“/”；
2.验收结论栏填写“合格”或“不合格”；
3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输电线路工程附件工程
1 主要内容及范围
包括内容
耐张转角杆塔导线挂线及绝缘子串安装，绝缘子串悬挂，导线悬垂线夹安装，均压环、屏蔽环安装，防振锤、间隔棒安装，重锤安装，阻尼线安装，阻冰环安装，跳线制作及安装
不包括内容：
（1）不包括地线的绝缘子串安装，该工作内容包括在架线工程的地线架设工作中。
（2）不包括防鸟刺的安装。
对于工程设计有特殊要求的，其费用另计
（3）不包括在线监测设备安装，如发生时，套用通信册定额的相关子目。
2 相关使用说明
（1）附件工程的计量单位“单相”是指“每基单相”的安装费用，套用定额时按不同项目名称分别套用定额。
包括“绝缘子串悬挂安装”、“导线悬垂线夹安装”、“均压环、屏蔽环安装”、“重锤安装”、“阻尼线安装”、“跳线制作及安装”定额子目。
（2）同塔非同时架设下一回路或临近有带电线路时，由于受已架设带电线路感应电等影响，在架设下一回路时其定额人工、机械乘以1.1系数。
（3）相间防舞动间隔棒安装，分别套用“直线杆塔绝缘子串悬挂安装”相应电压等级单串定额和“导线悬垂线夹安装”相应电压等级单导线定额，人工乘3.0系数，机械乘2.0系数。
3 附件工程工作内容及工程量计算规则
（1）耐张转角杆塔导线挂线及绝缘子串安装
工作内容
包括绝缘子开箱检查与清洗，绝缘测定，锚线，割线，耐张塔、转角塔导线耐张终端头制作，耐张绝缘子串组合连接和挂线，塔上安装及调整，工器具转移。
工程量计算规则
定额按电压等级及导线分裂数区分，以“组”为计量单位计算。
装置性材料：绝缘子、金具。
相关使用说明
计量单位“组”是指每个耐张、转角杆塔的单侧单相导线挂线及绝缘子串为一组。
（2）直线(直线换位、直线转角)杆塔绝缘子串悬挂安装
工作内容
包括绝缘子开箱检查与清洗，绝缘测定，金具、绝缘子串组合与悬挂(包括放线滑车)，针式绝缘子(或瓷横担)固定，工器具转移
工程量计算规则
定额分电压等级、绝缘子串配置型式，以“单相”为计量单位计算
装置性材料
绝缘子、金具。
相关使用说明
1）“绝缘子串悬挂”适用于直线、直线转角及换位杆(塔)的绝缘子串安装。
相关使用说明
2）定额综合考虑了瓷质绝缘子、瓷质横担、钢化玻璃等绝缘子串及合成绝缘子串的悬挂。
3）合成绝缘子串仍套用“绝缘子串悬挂”定额。
4）定额综合了直线及直线换位杆塔的瓷(玻璃)绝缘子串、合成绝缘子串清洗、连接及测定、绝缘子串及滑车悬挂安装(单串、双串)等工作内容。
5）绝缘子串悬挂要根据工程设计设置的绝缘子串型式不同分别套用相应定额
（3）导线悬垂线夹安装
工作内容
包括划印提线，拆除放线滑车，缠绕铝包带或缠绕预绞丝，安装线夹及螺栓紧固(或绑扎固定)，工器具移运。
工程量计算规则
导线缠绕铝包带线夹安装、导线缠绕预绞丝线夹安装分电压等级、导线分裂数以“单相”为计量单位计算。
装置性材料
线夹、预绞丝。
相关使用说明
1）导线悬垂线夹安装有两种，导线缠绕铝包带线夹和导线缠绕预绞丝线夹，实际工程中二者只用其一，不得重复套用。
2）预绞丝悬垂线夹安装，按“导线缠绕预绞丝线夹安装”的相应定额乘以1.2的系数。
3）“铝包带”已计价在定额材料费中，不得另计。
4）导线悬垂线夹安装定额已综合考虑了各种导线的截面面积，套用定额时不得因导线截面的不同进行定额调整。
（4）均压环、屏蔽环安装
工作内容
包括开箱检查，地面组合，高空安装和螺栓紧固，工器具转移。
工程量计算规则
均压环、屏蔽环安装分电压等级、直线杆塔、耐张杆塔，以“单相”为计量单位计算。
装置性材料
均压环、屏蔽环。
（5）防振锤、间隔棒安装
工作内容
1）防振锤安装：进行外观检查，在导线及良导体避雷线缠绕铝包带，防振锤安装调整及螺栓紧固，补刷防锈漆等，工器具转移
2）间隔棒安装：开箱检查，利用飞车和绳尺进行高空测距及安装等，工器具转移。
工程量计算规则
防振锤、间隔棒安装区分导线分裂数，以“个”为计量单位计算。
装置性材料
防振锤、间隔棒。
相关使用说明
1）防振锤安装时需缠绕预绞丝的，按“防振锤安装”的相应定额乘以1.2的系数。
2）避雷线、OPGW的防振锤安装套用单导线防振锤安装定额。
（6）重锤安装
工作内容
包括地面组合、利用机动绞磨和滑车组提升，高空安装，工器具移运。
工程量计算规则
重锤安装区分重锤重量以“单相”为计量单位计算。
装置性材料
重锤。
（7）阻尼线安装
工作内容
线材丈量与切割，机动绞磨提升，高空安装，花边调整及线夹紧固，工器具移运。
工程量计算规则
定额按导线截面及导线分裂数区分，以“单相”为单位计算。
装置性材料
阻尼线。
相关使用说明
1）阻尼线安装是按一般安装情况考虑。
遇到大跨越、大档距杆塔，需采用超长阻尼线（每相扎花边13个以上）时，其人工、机械按相应的定额乘以3.0的系数。
2）避雷线、OPGW的阻尼线安装套用相同截面导线定额。
（8）阻冰环安装
工作内容
包括吊装飞车，安装，拆卸飞车，工器具移运。
工程量计算规则
按是否是分裂导线区分，以“10个”为计量单位计算。
装置性材料
阻冰环。
（9）跳线制作及安装
工作内容
包括跳线丈量，切割，连接，整理，电气间隙测定，工器具移运
工程量计算规则：跳线制作及安装分软跳线和刚性跳线、电压等级、导线分裂数，以“单相”为计量单位计算。
装置性材料
整套软跳线，整套刚性跳线。
相关使用说明
1）未包括跳线串悬挂工作，发生时另套用“绝缘子串悬挂”的相应定额。
2）刚性跳线拉杆安装，套用相应电压等级双串绝缘子串悬挂定额。
