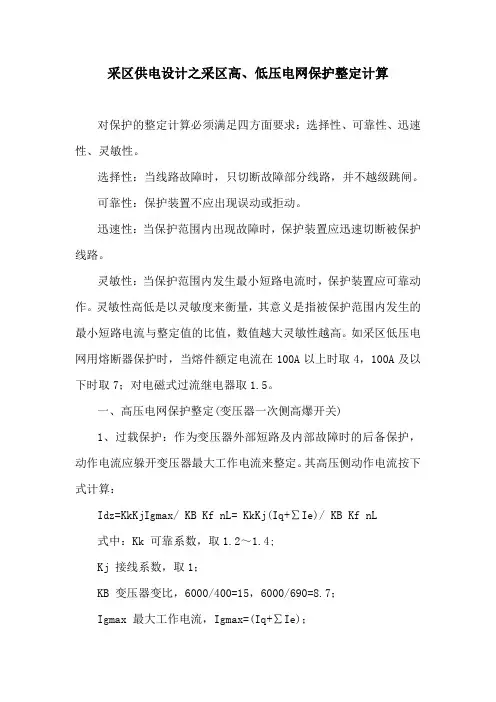

高、低压电网保护整定计算
采区供电设计之采区高、低压电网保护整定计算对保护的整定计算必须满足四方面要求：选择性、可靠性、迅速性、灵敏性。
选择性：当线路故障时，只切断故障部分线路，并不越级跳闸。
可靠性：保护装置不应出现误动或拒动。
迅速性：当保护范围内出现故障时，保护装置应迅速切断被保护线路。
灵敏性：当保护范围内发生最小短路电流时，保护装置应可靠动作。
灵敏性高低是以灵敏度来衡量，其意义是指被保护范围内发生的最小短路电流与整定值的比值，数值越大灵敏性越高。
如采区低压电网用熔断器保护时，当熔件额定电流在100A以上时取4，100A及以下时取7；对电磁式过流继电器取1.5。
一、高压电网保护整定(变压器一次侧高爆开关)1、过载保护：作为变压器外部短路及内部故障时的后备保护，动作电流应躲开变压器最大工作电流来整定。
其高压侧动作电流按下式计算：Idz=KkKjIgmax/ KB Kf nL= KkKj(Iq+∑Ie)/ KB Kf nL式中：Kk 可靠系数，取1.2～1.4;Kj 接线系数，取1；KB 变压器变比，6000/400=15，6000/690=8.7；Igmax 最大工作电流，Igmax=(Iq+∑Ie)；Kf 返回系数，取0.9；如是DL型取0.85，GL型取0.8；nL 电流互感器变比Iq 功率最大一台设备(或同时起动的几台设备)的起动电流；∑Ie 除功率最大一台设备(或同时起动的几台设备)外的所有设备额定电流之和。
灵敏度按变压器低压侧最小两相短路电流校验，应大于1.5，时间延时0.5秒。
灵敏度校验：①对Y/Y接线变压器按下式校验：Klm=Idmin(2)/ KB nL IdZ≥1.5②对Y/Δ接线变压器按下式校验：Klm=Idmin(2)/√3 KB nL IdZ≥1.5式中：Idmin(2) 变压器二次侧最小两相短路电流。
2、短路保护：按过载保护整定值的3～8倍整定。
二、低压电网保护整定㈠熔断器熔体的选择1、保护单台鼠笼电机，按躲过起动电流计算IRe≈IQe/1.8～2.5式中：IRe 熔体的额定电流，安；IQe 鼠笼电机起动电流，一般为额定电流的5～7倍；1.8～2.5 保证熔体不熔化的系数，起动时间小于10秒者取2.5，大于10秒者取1.8～2。

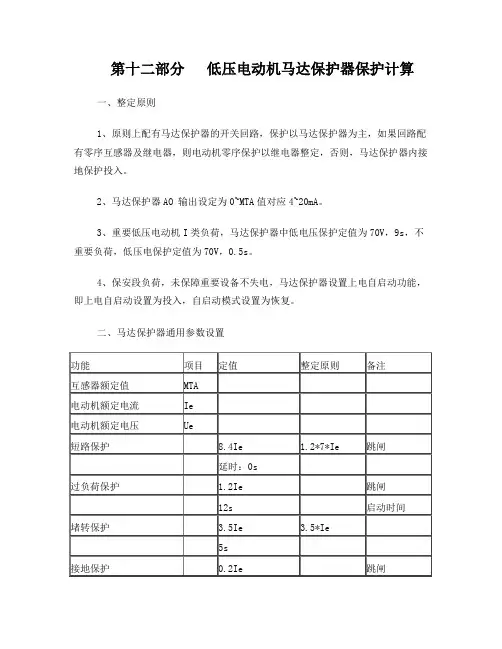

低压电动机马达保护器整定
第十二部分低压电动机马达保护器保护计算一、整定原则1、原则上配有马达保护器的开关回路，保护以马达保护器为主，如果回路配有零序互感器及继电器，则电动机零序保护以继电器整定，否则，马达保护器内接地保护投入。
2、马达保护器AO 输出设定为0~MTA值对应4~20mA。
3、重要低压电动机I类负荷，马达保护器中低电压保护定值为70V，9s，不重要负荷，低压电保护定值为70V，。
4、保安段负荷，未保障重要设备不失电，马达保护器设置上电自启动功能，即上电自启动设置为投入，自启动模式设置为恢复。
二、马达保护器通用参数设置三、各低压电动机马达保护器定值1、锅炉MCCA：无；2、锅炉MCCB：无；3、汽机MCCIA段1）油箱排烟风机A：低压电保护定值为70V，；2）轴封风机A：低压电保护定值为70V，9s；3）小机A油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵A：低压电保护定值为70V，9s；5）小机A排油烟机A：低压电保护定值为70V，；6）小机B排油烟机A：低压电保护定值为70V，；7）水环式真空泵密封水循环泵A：低压电保护定值为70V，9s；8）密封油排烟风机A：低压电保护定值为70V，；9）储油箱输送泵A：低压电保护定值为70V，9s；4、汽机MCCIB段1）油箱排烟风机B：低压电保护定值为70V，；2）轴封风机B：低压电保护定值为70V，9s；3）小机B油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵B：低压电保护定值为70V，9s；5）小机A排油烟机B：低压电保护定值为70V，；6）小机B排油烟机B：低压电保护定值为70V，；7）水环式真空泵密封水循环泵B：低压电保护定值为70V，9s；8）密封油排烟风机B：低压电保护定值为70V，；9）储油箱输送泵B：低压电保护定值为70V，9s；5、汽机MCCII段1）抗燃油循环泵：低压电保护定值为70V，9s；2）电动给水泵启动辅助油泵：低压电保护定值为70V，9s；6、锅炉检修MCC段：无7、汽机检修MCC段：无8、加药取样MCC段：无9、凝结水精处理MCCA段1）再循环泵MA100：低压电保护定值为70V，；2）酸计量泵A：低压电保护定值为70V，；3）碱计量泵A：低压电保护定值为70V，；4）汽机房罗茨风机A：低压电保护定值为70V，；5）废水输送泵A：低压电保护定值为70V，；6）主油箱输送泵：低压电保护定值为70V，；10、凝结水精处理MCCB段1）酸计量泵B：低压电保护定值为70V，；2）碱计量泵B：低压电保护定值为70V，；3）汽机房罗茨风机B：低压电保护定值为70V，；4）废水输送泵B：低压电保护定值为70V，；11、空调通风MCCA1）采暖加热站热水循环水泵A：低压电保护定值为70V，；12、空调通风MCCB1）采暖加热站热水循环水泵B：低压电保护定值为70V，；13、空压机房MCCA段：无14、空压机房MCCB段：无15、煤仓间MCCA段1）4#甲带带式输送机：低压电保护定值为70V，；16、煤仓间MCCB段1）4#乙带带式输送机：低压电保护定值为70V，；17、网继室MCCA段：无18、网继室MCCB段：无19、保安段MCCA段1）顶轴油泵电机A：上电自启动为投入，自启动模式为恢复。
低压电动机马达保护器整定
第十二部分低压电动机马达保护器保护计算一、整定原则1、原则上配有马达保护器的开关回路，保护以马达保护器为主，如果回路配有零序互感器及继电器，则电动机零序保护以继电器整定，否则，马达保护器内接地保护投入。
2、马达保护器AO 输出设定为0~MTA值对应4~20mA。
3、重要低压电动机I类负荷，马达保护器中低电压保护定值为70V，9s，不重要负荷，低压电保护定值为70V，0.5s。
4、保安段负荷，未保障重要设备不失电，马达保护器设置上电自启动功能，即上电自启动设置为投入，自启动模式设置为恢复。
二、马达保护器通用参数设置三、各低压电动机马达保护器定值1、锅炉MCCA：无；2、锅炉MCCB：无；3、汽机MCCIA段1）油箱排烟风机A：低压电保护定值为70V，0.5s；2）轴封风机A：低压电保护定值为70V，9s；3）小机A油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵A：低压电保护定值为70V，9s；5）小机A排油烟机A：低压电保护定值为70V，0.5s；6）小机B排油烟机A：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵A：低压电保护定值为70V，9s；8）密封油排烟风机A：低压电保护定值为70V，0.5s；9）储油箱输送泵A：低压电保护定值为70V，9s；4、汽机MCCIB段1）油箱排烟风机B：低压电保护定值为70V，0.5s；2）轴封风机B：低压电保护定值为70V，9s；3）小机B油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵B：低压电保护定值为70V，9s；5）小机A排油烟机B：低压电保护定值为70V，0.5s；6）小机B排油烟机B：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵B：低压电保护定值为70V，9s；8）密封油排烟风机B：低压电保护定值为70V，0.5s；9）储油箱输送泵B：低压电保护定值为70V，9s；5、汽机MCCII段1）抗燃油循环泵：低压电保护定值为70V，9s；2）电动给水泵启动辅助油泵：低压电保护定值为70V，9s；6、锅炉检修MCC段：无7、汽机检修MCC段：无8、加药取样MCC段：无9、凝结水精处理MCCA段1）再循环泵MA100：低压电保护定值为70V，0.5s；2）酸计量泵A：低压电保护定值为70V，0.5s；3）碱计量泵A：低压电保护定值为70V，0.5s；4）汽机房罗茨风机A：低压电保护定值为70V，0.5s；5）废水输送泵A：低压电保护定值为70V，0.5s；6）主油箱输送泵：低压电保护定值为70V，0.5s；10、凝结水精处理MCCB段1）酸计量泵B：低压电保护定值为70V，0.5s；2）碱计量泵B：低压电保护定值为70V，0.5s；3）汽机房罗茨风机B：低压电保护定值为70V，0.5s；4）废水输送泵B：低压电保护定值为70V，0.5s；11、空调通风MCCA1）采暖加热站热水循环水泵A：低压电保护定值为70V，0.5s；12、空调通风MCCB1）采暖加热站热水循环水泵B：低压电保护定值为70V，0.5s；13、空压机房MCCA段：无14、空压机房MCCB段：无15、煤仓间MCCA段1）4#甲带带式输送机：低压电保护定值为70V，0.5s；16、煤仓间MCCB段1）4#乙带带式输送机：低压电保护定值为70V，0.5s；17、网继室MCCA段：无18、网继室MCCB段：无19、保安段MCCA段1）顶轴油泵电机A：上电自启动为投入，自启动模式为恢复。
高低压电动机保护定值整定
低压电动机保护定值整定U無定原则1.K短略保护山机粗路时〃电流为110倍额定电流I鉄定値推荐取8倍1总庞时0.2s f 如果在启劝过程屮跳IW,可取9侪1恥1. 2＞堵转保护电机堵转时，电流为4飞倍额定电流1“定值5倍I刊延时1头1.3.定时限保护定吋限保护件为堵转后备保护*可取询g延时5肌1.4.反时眼保护启动电流设置为l.lle t忖间常教设置为2齐电机aS1.2Ie运行时, 保护将在4加左Q跳阿2倍h电购运行时「保护将在5倍h 电流运行吋，保护將在3秒左右跳闸L 5*欠載保护也机运行在空sm况下■也流论期处于小电流运行惰况下，久载保护可用干报警口如果运行条件允许，可作用于跳闸「切除空毂运行也机，省久载电流可取0, 2U,延时1伽.L 6.不半衡保护当电机内WWffife路或缺相时.使电机运行不呼衡状态，如果段期运行” 则会烧毁ill机.不平衡百分比设置为™h延忖肚1 7.漏血保护需配置专门湎11互感XLO,潞毗电流収0.4A,延Iff 5s,用于跳叭1.8.过压探护山圧氏期过示运行，将影响电机的绝緣，甚至造成短路。
过斥值収1・lUe （Ue为220v）,延时5s・1.9、欠圧保护山斥过低将引起电机转速降低，电流増人。
.欠圧值取0. 95Ue（Ue为220v）, 延时5s«1. 10. TE吋间保护用于增安型吐机的过鐵保护。
TE时间取2s°1. Ll> I】艺联锁保护用于外部跳闸（DCS跳闸）> 延时0.5s1. 12.晃电再起对于ie:»u机，在系统晃电造成停机，恢复供电后要求电机重启口晃电电用80U4 恢复电圧0.95U。
，晃电时间可设置为3s,再起延时设置为Is （用于分批启动.根据实际情况设置）1. 13.电机启动时间在“参数设置”屮，根据电机启动过程时间设置，默认为6s°1. 14.额定电流在“参数设置”中，根据由机实际情况设置，110B狀札额定电流为207A,互感器选择SCT300,参数中额定电流设置为3・5A・1.15、CT 变比根堀选择的互感器设置，SCI300时，设置为60°2、定值整定说明：例fl： llOkw lU-^J 机，额定电流le=207A,选样SCT300, CT 变比60短路保护81沪1656A 折算到二次1656/60=27. 6A，在短路保护内，设置短路电流设置为27. 6A,保护延时0・2s堵转探护5Lo=1035A 折算到-）^1035 ;6（｝ 17. 25A.在堵转保护内，设置堵转电流为17,3A,保护延时g （注：堵转保护在壯动机E动过腥中关讯启动后打开，因此在胆动过程屮不会造成堵转觇护动作〉定时般探护二621A 折算到二次621/2 W. 35A r在定时限保护内,设置定时限H1流为10. 4九保护延Iff 5s,反时眼过流启劝电流1- lIe = 227.7A 折算到一•次227- 7/&0=3. 795A.在应忖限过流内』设置甘动也说为；J.SM.时间常ft2s=其它保护依次根据整定原则计算，讨算出次定值氐根据CT变比计算山—次定值.作为保护定值输入乜电动机的主要保护及计算、速断保护1•速断高值：动作电流高定值Isdg计算。
高低压电动机保护定值整定
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
低压电动机的保护配置与定值整定
结 束语 低 压 电机设 置电动机保 护控制器 时要 与一次元 件 的配 合紧密
时 ，收集各种 工况的电流及 电机 的起动时间等参 数 ，需根据 电动 机 联系起来 ，保证 电动机保护控制器的定值设定不造成设备误动 、拒
的起动录波参数信息确定具体 的设 定值 。如选用熔断器 ，熔 断器要 动和越级跳 闸。需根据电动机的起 动及 运行特性曲线 ，结合工艺 的
躲过正 常负荷 电流及 电动机 的起动 电流 ；与接触器 动作时 间的配 各 种工况综合考虑 ，合理设定 电动机保 护控制器 的定 值 ，使 其为动 合 ，由于接触器 只能断 、合电动机 的起 动电流 ，不 能切除短 路电流 ， 力系统 中电动机的安全稳定运行保驾护航 。
所 以当电动机或 电缆发 生短路故 障时 ，应保证熔 断器 的熔件 先熔
性保护 动作 时变为常闭 。控 制器可据实 际需 求增选模 拟量输 出功 ４．３如果接触器的状态未输入电机控制器 时 ，无法 判定 电机 的
能 、通信功能等功能 。
运行状态时 ，需将欠流保护退出 ，以保证能正常启 动电动机 。
３ 定 值 整 定 本课题仅分析电动机保护控制器 的定值整定 。在设定保护定值
堵转过流等 的后备保护 。 ３．３电流速断保 护
为保证 电动机起 动过程中该保 护不误动 ，电流速断保护设置高
低两个定值 ，分别对应 起动和运 行两种状 态的保护设定值 。当发 生
故障时 ，控制器判据为任一一相 电流超过定值 ，经延时后跳 闸。
３．４过 流 保 护
过流保护设起动延时时间 ，在 电动机起 动过程 中过流保护不起
器具有热过载 、过流 、速断 、堵转 、欠流 、不平衡 、接地 、漏电 、过压 、欠 机起动时三相电流大于 １．２倍额定 电流后 ，又降低 到用户设定的 电 压 、欠功率 、起动超时等功能 ，满足工艺系统要求。 由于电动机保护 流定值 以下 时，进入运行状态 。
煤矿井下高低压保护定值整定分析
2021年第3期2021年3月煤矿井下作业所处环境较为复杂，存在一定的危险性，尤其是电网系统容易受诸多因素的影响而发生短路、漏电等故障，这不利于电网系统的正常运行，会给煤矿井下作业带来一定的挑战和困难。
为此，在煤矿井下作业时，相关人员必须具备良好的电网保护意识，充分认识继电保护的作用，合理设定高低压保护定值，严格按照相关规章制度要求设置防爆开关保护装置，防止出现误动，从而提高煤矿井下作业的安全性。
1三段式电流保护煤矿井下高压主要有3个级别，即10kV 电压、6kV 电压、3.3kV 电压。
低压则是1140V 电压、660V 以下电压。
从电力系统结构来看，为保障电力系统顺利运行，需要实施有效的电流保护，主要有以下几种方式：a)电流速断保护，即过流Ｉ段保护。
这是煤矿井下电网线路的主要保护措施，在设定其整定值时，需根据躲过线路末端短路故障时的最大短路电流来进行设置。
在开关部分设置变压器，能使电流速断保护具有延时功能，可有效避免励磁涌流的影响，防止大型变压器在空载投入情况下致使电流速断保护出现误动状况。
通常情况下，当变压器容量超过600kV ·A 后，就需要设置40耀50ms 范围内的延时时间[1]。
b)限时电流速断保护，即过流Ⅱ段保护。
在实际情况下，电流速断保护并不是在所有时候都能完全避免电力线路出现故障，也存在其无法保护整条电力线路的状况。
在这种情形下，应利用限时电流速断来加强保护。
在进行限时电流速断保护定值整定时，应做到以下几点：(a)要重视对电力线路全长进行保护，并设计最小动作时限，不断提升设备的灵敏性，以确保电力线路的正常运行；(b)在设置限时电流速断保护定值时，要避免其超出下一条线路的电流速断保护范围[2]；(c)限时电流速断保护工作应和相邻线路的电流速断保护相协调，控制其动作时限差，一般情况在70ms 以上，这能有效保障各开关之间的衔接性。
c)过流过载保护，即过流Ⅲ段保护。
可从定时限过流保护和反时限过流保护两种方式进行探讨。
低压电动机保护定值整定
精品文档低压电动机保护定值整定1、整定原则1.1 、短路保护电机短路时，电流为8~10倍额定电流Ie。
定值推荐取8倍le,延时0.2s , 如果在启动过程中跳闸，可取 9倍le。
1.2 、堵转保护电机堵转时，电流为4~6倍额定电流le。
定值5倍le，延时1s。
1.3 、定时限保护定时限保护作为堵转后备保护，可取 3倍le，延时5s。
1.4 、反时限保护启动电流设置为1.1le，时间常数设置为2s o电机过载1.2le运行时，保护将在49s左右跳闸；2倍le电流运行时，保护将在8s左右跳闸；5倍le电流运行时，保护将在 3 秒左右跳闸1.5 、欠载保护电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。
如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。
欠载电流可取 0.2le ，延时 10s。
1.6 、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。
不平衡百分比设置为 70%，延时 2s1.7 、漏电保护需配置专门漏电互感器LCT,漏电电流取0.4A，延时5s，用于跳闸。
1.8 、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。
过压值取 1.1Ue（Ue 为220v），延时5s o1.9 、欠压保护电压过低将引起电机转速降低，电流增大。
欠压值取0.95Ue （Ue为220v），延时 5s。
1.10、TE时间保护用于增安型电机的过载保护。
TE时间取2s。
1.11 、工艺联锁保护用于外部跳闸（DCS跳闸），延时0.5s1.12、晃电再起对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。
晃电电压 80%Ue 恢复电压0.95Ue,晃电时间可设置为3s，再起延时设置为1s （用于分批启动。
根据实际情况设置）1.13、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为 6s。
1.14 、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A,互感器选择SCT300参数中额定电流设置为3.5A。
厂用低压定值整定计算原则
内蒙古京泰发电有限责任公司2×300MW机组低压厂用继电保护装置保护定值整定原则算：计核：审:审定准：批月2014年3前言保护定值是根据现场设备资料，针对2×300MW 机组低压厂用电设备给出的。
定值计算依据《大型发电机变压器继电保护整定计算导则》、《继电保护及安全自动装置技术规程》、《大型发电机变压器继电保护整定计算与运行技术》( 高春如编著) 、《Schneider Micrologic控制单元用户手册》、《KFW2-3200智能式断路器说明书及选型手册》及有关反措要求等进行计算。
针对本定值特作如下说明：1、当系统参数发生变化时，有关保护要校核，尤其是后备保护。
2、380V 厂用系统中，PC、MCC 段设备参数及运行方式发生变化时相应的保护定值均需进行重新计算及校验。
3、注意整定计算书中有关特别说明及注意事项。
1厂用低压电动机保护整定原则厂用380V 电动机保护采用苏州万龙ST500 系列电动机保护装置，定值整定原则如下：1.1过载保护依据GB14048.4 标准，大部分电动机要求在1.5Ie额定电流时允许运行时间为120S,7.2Ie时允许运行时间为2S，据此选择过载曲线K=24 ，在 1.5Ie跳闸，在时经15S3Ie 时经2.85S 跳闸，在7.2Ie时经0.5S跳闸，既有足够的灵敏度来保护电机，而且经长时间的运行来看此定值不会频繁误动。
过载曲线K=24冷热曲线比:100%冷却时间：20min允许起动热容量：方式二故障复位方式：自动屏蔽时间：允许1.2不平衡保护该保护主要针对电动机三相不平衡或者断相等情况，按躲过电机起动过程中的最大不平衡度整定K=30% ,时间依经验值t=5S屏蔽时间：允许1.3剩余电流保护该保护主要针对电动机接地故障，按照躲过电动机起动过程中的最大剩余电流整定，取K=50%动作时间按躲过正常起动过程中最大剩余电流的持续时间，取t=0.5S屏蔽时间：禁止1.4起动超时保护该保护主要针对电动机起动完成后异常运行，电流大于额定电流小于阻塞保护定值的情况。
派诺马达保护器定值整定
保护参数设置界面数码管显示内容表： 显示内容 启动超时保护 启动时间 执行方式 过载保护 K系数 执行方式 过流堵转 动作值 延动作值 延时时间 执行方式 短路保护 动作值 延时时间 执行方式 接地保护 动作值 延时时间 执行方式 漏电保护 动作值 延时时间 执行方式 欠载保护 动作值 延时时间 执行方式 外部故障 延时时间 执行方式 过压保护 动作值 延时时间 执行方式 欠压保护 动作值 延时时间 执行方式 TE时间 代号 Stover T Act Overid K Act Locked VL DT Act Phase DT Act UnbaI VL DT Act Short VL DT Act Earth VL DT Act Leakags VL DT Act UnderL VL DT Act ExternaL DT Act Overy VL DT Act Underv VL DT Act Te Act Locked VL DT Act Phase DT Act UnbaI VL DT Act Short VL DT Act Earth VL DT Act Leakags VL DT Act UnderL VL DT Act DT Act VL DT Act VL DT Act PTOSET 数码管显示 Stover T Act Overid 设置时间 设置范围 2-60s 报警（A) 跳闸（T） 10.16.24.40.60.80.1 00.130.180.280.400. 600.800.1000. 报警（A) 跳闸（T） 100-600%Ie 0.5-60.0s 报警（A) 跳闸（T） 0.02-5.00s 报警（A) 跳闸（T） 20-60% 0.5-5.0S 报警（A) 跳闸（T） 400%Ie-接触器允许分 断电流 0.10-5.00s 报警（A) 跳闸（T） 20-100%Ie 0.02-60.00s 报警（A) 跳闸（T） LE 20-100%Ie 0.02.60.00s 报警（A) 跳闸（T） 20-100%Ie 0.5-60.00s 报警（A) 跳闸（T） 1.0-60.0 报警（A) 跳闸（T） 105-150%Ue 0.5-60.00s 报警（A) 跳闸（T） 45-95%Ue 0.5-60.00s 报警（A) 跳闸（T） 打开（ON) 关闭（OFF) 实际整定设置
低压电动机保护装置定值整定及应用
低压电动机保护装置定值整定及应用发表时间：2020-12-17T05:01:35.322Z 来源：《中国电业》（发电）》2020年第20期作者：高博[导读] 为此，将热继电器更换为保护装置，并与断路器、接触器、变频器等保护相配合，形成完整的低压电动机保护系统。
华能大庆热电有限公司黑龙江大庆 163712摘要：低压电机故障一般分为机械故障与电气故障，机械故障主要有电机轴承卡涩、转子扫膛、联轴器损坏等，电气故障主要有相间短路、系统电压过高或过低、电流不平衡、断相、过载、接地等。
在传统的低压电机保护系统中，老式的电热元件往往作为电机的主要保护元件，但电热元件本身的局限性，往往对电机的保护作用较小，极易导致电机烧毁，已经不能满足电力生产企业电机设备连续运行的要求。
为此，将热继电器更换为保护装置，并与断路器、接触器、变频器等保护相配合，形成完整的低压电动机保护系统。
关键词：低压电机；保护装置；定值设置；应用1低压电动机常见故障类型现在微机型保护装置的技术和生产工艺已日趋成熟，越来越广泛地应用于低压电动机的保护中，大大提高了电机运行的安全性和稳定性，但是仍然有不少电动机因保护方案配置的不合理导致无法准确及时地切除故障而烧损，严重影响了正常的生产工作。
目前，电力系统已经足够稳定，电压控制越来越可靠，由电压偏差引起的电机故障较少。
低压电动机常见的故障类型有相间短路、接地故障、缺相、三相不平衡、电机堵转、过载运行等，应尽可能地保证每种故障和异常运行方式都有相应的保护来报警或者直接跳闸切除电动机。
2常见保护环节2.1短路保护电动机短路故障造成的危害极大，轻则烧毁电动机，重则起火、伤人。
导致电机短路的原因有很多，例如电机绕组绝缘老化，刮擦电机导体绝缘层造成的损坏，电缆线路故障等等。
一旦发生短路故障，最重要的是第一时间切断电机电源。
短路保护一般有熔断器保护和断路器保护。
它们的原理基本相同，当短路发生时都能迅速切断电机工作回路。
低压开关整定方法
低压开关整定方法保护原理和整定原则―过负荷启动元件? 整定原则：按躲开最大负荷电流整定,一般取最大负荷电流的1.1倍。
注：该定值应小于三段式过流和反时限过流的定值。
保护原理及整定原则―三段式过流? 保护原理：包括电流速断保护、两段定时限过流保护。
电流速断也称作过流I段，两段定时限过流也称作过流II段和过流III段。
过流I段用作短路保护，过流II段、过流III段用作后备保护。
? 速断保护，投入小延时选项（为50ms），主要是防止空载投入大型变压器时产生的励磁涌流冲击，使速断保护误动，导致投不上变压器的情况发生。
小延时时间可设置。
一般来说，变压器容量在600KVA以上时，速断保护就要投入50ms的小延时。
保护原理及整定原则―三段式过流? 定时限过流的延时主要用来保证保护装置的选择性，根据实际电网情况整定。
相邻保护的动作时间，自负荷向电源方向逐级增大。
? 经电压闭锁主要是为了提高电流保护的可靠性和灵敏度。
因为真正发生短路故障时，电压会急剧下降，如果只是电流大于定值，而电压正常，就表示线路不是真正的短路故障，保护不动作。
如果电流大于定值的同时电压也低于定值，这时就表示线路发生了真正短路故障，保护动作切断故障。
? 注：I段定值应大于II段定值，II段定值应大于III段定值，延时时间反之。
保护原理及整定原则―反时限过流? 反时限过电流保护是指动作时间随电流的增大而自动减小的保护。
使用在传输电线路上的反时限过电流保护，能更快的切除被保护线路首端（距保护最近）的故障。
? 保护器的反时限过流保护符合IEC标准，可根据负载的过负荷性能通过整定选择IEC A（一般反时限）、IEC B（非常反时限）、IEC C（极度反时限）三种反时限特性任一种：保护原理及整定原则―过电压保护? 过电压保护采用线电压判别方式。
设置过电压保护的目的主要是为了防止用电设备长期处于过电压的状态下运行，以免损坏用电设备。
过电压保护一般不投跳闸，只发信号用于告警，提请运行值班人员注意。
低压整定计算书
低压整定计算书负荷整定计算书（低压部分）机电科2016年月目录序、低压开关整定计算原则 (2)一、井下低压开关整定计算 (3)二、井下开关整定表………………………………………………………15 附表：河南先锋煤业负荷统计表序：低压开关整定计算原则1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.1×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流K X ---需用系数，取1.1∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数1#变压器型号：KBSG-400kVA ，所带负荷：391.8KW（一）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：1号变压器总开关；过流速断时间设为0.75S ，短路和漏电速断时间设为0.2S ，负荷统计：P max =75KW,启动电流I Qe =75×1.1×6=495A,∑P=316.8KW 。
（2）过载整定：根据公式：I Z =I e =1.1×∑P =316.8×1.1=348.48A取348A 。
（3）短路整定：根据公式I d ≥I Qe +K X ∑I e=495+（316.8－75）×1.1=760.98A取761A 。
（4）校验：电缆MY-3*35+1*16mm 2，长度为255米，折算系数为1.37，折算后长度为349米，经查表得I (2)d =1902A 。
依据公式K=d d I I )2(=7611902=2.49＞1.5 经校验整定符合要求。
低电压保护的实现方法与整定
低电压保护的实现方法与整定
● 辽宁省辽中县 王 敏
本文介绍了低电压保护的实现方法及其整定原则， 比较了各种低电压保护法的优劣， 并指出了实现低电压 保护的注意事项。
1 低电压保护的实现方法
1.1 失压线圈 当电网出现低电压时，其吸持线圈自动释放，故不需
要安装专门的低电压保护装置。 失压线圈优点是接线简 单、维护方便。 缺点是动作电压和时间不能根据生产工艺 而整定， 动作电压一般设定在额定电压的 70%~80%，设 定值偏高，动作几乎是瞬时的，不能保证动作的选择性， 不利于提高装置的抗电压扰动能力。 1.2 电子脱扣器
点） 时， 母线上的电压可能会降到低电压继电器的动作
值，但此时故障应由系统内的继电保护动作切除，备自投
● 不应动作。 因此，时间继电器的整定值应比系统内相应保
栏 目
护动作切除故障的最大时限值大一个级差。 对于电磁型
助 理
保护，级差取 0.5~0.7s；对于微机保护，级差取 0.3~0.5s。
编
辑 5 低电压保护实现的注意பைடு நூலகம்项
电子脱扣器特点是动作电压和时限可根据生产工艺 而整定，保证动作的选择性。 某些开关厂家也有标准的电 子脱扣器出售。 1.3 磁力启动器或接触器
与失压线圈相似，当电网出现低电压时，由于磁力启 动器或接触器吸持线圈能自动释放， 故不需安装专门的 低电压保护装置。 其缺点是动作电压和时限不能根据生 产工艺整定，不能保证动作的选择性，不利于提高装置的 抗电压扰动能力。 1.4 外接低电压继电器和时间继电器
（6）管理上的损耗。 设备维护不到位，放电、漏电现象 没有及时终止；抄核收工作方面存在少抄、漏抄、估抄现 象。 导致售电量减少，造成电能损耗增加。 另外各地不同程 度存在窃电行为，也是造成线损居高不下的重要原因。
低压电动机及断路器保护课件
8、漏电保护： 漏电保护功能提供更精确的接地故障检测，主要 用于确保人身安全。漏电保护的电流信号取于外 部漏电互感器。漏电保护与接地保护二者只可选 一。 漏电保护用于确保人身安全，设置低的保护动作 值和短的延时时间。 保护动作特性：如果漏电电流≥1.05倍整定值至 延时时间结束，漏电保护可靠动作；漏电电流 ≤0.9倍整定值时，漏电保护不动作。 动作时间特性：定时限保护，（1I△n，报警）
9、欠载保护： 电动机欠载一般不需要保护，但是对于负载情况 可能会出现非正常突变，比如流水线传送带的突 然断裂等这种场合需要投入欠载保护。 对于水泵、流水线传送带等设备，可以设置较低 的动作整定值，比如60%Ie。欠载保护的执行方 式一般可以设置为报警，以提醒工作人员注意。 动作保护特性：如果三相电流平均值≤0.9倍整 定值至延时时间结束，欠载保护可靠动作；三线 电流平均值≥1.1倍整定值时，保护不动作。 动作时间特性：定时限保护，（定值0.3Ie，10S， 跳闸）
低压电动机的保护知识2019年66月王峰一低压电动机保护杭锦发电厂低压电机保护器简介?功能配置?pmac801的标准配置具备启动超时保护过载保护过流堵转保护断相保护电流不平衡保护短路保护接地保护欠载保护外部故障保护等保护功能漏电保护温度保护过压保护欠压保护欠功率保护等保护功能
低压电动机的保护知识
2019年6月 王峰
1、启动超时保护： 启动超时保护在电动机启动过程中对电动 机提供保护。在电动机运行过程中，启动 超时保护自动退出。 启动时间的整定可按电动机的实际启动时 间，即从启动到电动机转速达到额定转速 的时间，考虑留有裕度，可整定为电动机 实际启动时间的1.2倍。 保护动作特性：在电动机启动过程中，如 果设定的启动时间到后，三相平均电流 ≥1.2倍的额定电流或三相平均电流≤10% 的额定电流，启动超时保护立即动作。 动作时间特性：定时限保护，投跳闸。 （定值10S）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电动机保护定值
整定
低压电动机保护定值整定
1、整定原则
1.1、短路保护
电机短路时，电流为8~10倍额定电流Ie。
定值推荐取8倍Ie，延时0.2s，如果在启动过程中跳闸，可取9倍Ie。
1.2、堵转保护
电机堵转时，电流为4~6倍额定电流Ie。
定值5倍Ie，延时1s。
1.3、定时限保护
定时限保护作为堵转后备保护，可取3倍Ie，延时5s。
1.4、反时限保护
启动电流设置为1.1Ie，时间常数设置为2s。
电机过载1.2Ie运行时，保护将在49s左右跳闸；2倍Ie电流运行时，保护将在8s左右跳闸；5倍Ie电流运行时，保护将在3秒左右跳闸
1.5、欠载保护
电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。
如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。
欠载电流可取0.2Ie，延时10s。
1.6、不平衡保护
当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。
不平衡百分比设置为70%，延时2s
1.7、漏电保护
需配置专门漏电互感器LCT，漏电电流取0.4A，延时5s，用于跳闸。
1.8、过压保护
电压长期过压运行，将影响电机的绝缘，甚至造成短路。
过压值取1.1Ue（Ue 为220v），延时5s。
1.9、欠压保护
电压过低将引起电机转速降低，电流增大。
欠压值取0.95Ue（Ue为220v），延时5s。
1.10、TE时间保护
用于增安型电机的过载保护。
TE时间取2s。
1.11、工艺联锁保护
用于外部跳闸（DCS跳闸），延时0.5s
1.12、晃电再起
对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。
晃电电压80%Ue，恢复电压0.95Ue，晃电时间可设置为3s，再起延时设置为1s（用于分批启动。
根据实际情况设置）
1.13、电机启动时间
在“参数设置”中，根据电机启动过程时间设置，默认为6s。
1.14、额定电流
在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A，互感器选择SCT300，参数中额定电流设置为3.5A。
1.15、CT变比
根据选择的互感器设置，SCT300时，设置为60。
2、定值整定说明：
例子1：110kw电动机，额定电流Ie=207A，选择SCT300，CT变比60
短路保护 8Ie=1656A 折算到二次1656/60=27.6A，在短路保护内，设置短路电流设置为27.6A，保护延时0.2s
堵转保护 5Ie=1035A 折算到二次1035/60=17.25A，在堵转保护内，设置堵转电流为17.3A，保护延时1s。
（注：堵转保护在电动机启动过程中关闭，启动后打开，因此在启动过程中不会造成堵转保护动作）
定时限保护 3Ie=621A 折算到二次 621/60=10.35A，在定时限保护内，设置定时限电流为10.4A，保护延时5s。
反时限过流启动电流1.1Ie＝227.7A 折算到二次227.7/60=3.795A，在反时限过流内，设置启动电流为3.8A，时间常数2s。
其它保护依次根据整定原则计算，计算出一次定值后，根据CT变比计算出二次定值，作为保护定值输入。
