高、低压开关整定计算方法1、1140V供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。
2、660V供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。
3、380V供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。
低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：Iz=Ie=1.15×∑P(2)、短路值整定计算：Id≥IQe+KX∑Ie(3)、效验：K=I(2)d /I d≥1.5式中：I Z----过载电流整定值∑P---所有电动机额定功率之和Id---短路保护的电流整定值IQe---容量最大的电动机额定启动电流(取额定电流的6倍) Kx---需用系数，取1.15∑Ie---其余电动机的额定电流之和Pmax ---------容量最大的电动机I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计Pmax =55KW,启动电流IQe=55×1.15×6=379.5A, ∑Ie =74KW。
∑P=129KW （2）过载整定：根据公式：IZ=Ie=1.15×∑P =129×1.15=148.35A 取148A。
（3）短路整定：根据公式 Id≥IQe+KX∑Ie=379.5+1.15x74=464.6A取464A。
例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。
（2）、过载整定：根据公式：IZ=Ie=1.15×P =1.15×55=63.25A 取65A。
井下高压开关整定：式中：K Jx -------结线系数,取1K k -------可靠系数,通常取(1.15-1.25)取1.2Ki-------电流互感器变比Kf-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.I gdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×KJx×KK /Ki×Kf =32.9×1×1.2/10×0.8 =4.94A例2；（为BGP9L-6G高爆开关）整定: 高压开关电流互感器为50/5 按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。
高、低压电网保护整定计算
采区供电设计之采区高、低压电网保护整定计算对保护的整定计算必须满足四方面要求：选择性、可靠性、迅速性、灵敏性。
选择性：当线路故障时，只切断故障部分线路，并不越级跳闸。
可靠性：保护装置不应出现误动或拒动。
迅速性：当保护范围内出现故障时，保护装置应迅速切断被保护线路。
灵敏性：当保护范围内发生最小短路电流时，保护装置应可靠动作。
灵敏性高低是以灵敏度来衡量，其意义是指被保护范围内发生的最小短路电流与整定值的比值，数值越大灵敏性越高。
如采区低压电网用熔断器保护时，当熔件额定电流在100A以上时取4，100A及以下时取7；对电磁式过流继电器取1.5。
一、高压电网保护整定(变压器一次侧高爆开关)1、过载保护：作为变压器外部短路及内部故障时的后备保护，动作电流应躲开变压器最大工作电流来整定。
其高压侧动作电流按下式计算：Idz=KkKjIgmax/ KB Kf nL= KkKj(Iq+∑Ie)/ KB Kf nL式中：Kk 可靠系数，取1.2～1.4;Kj 接线系数，取1；KB 变压器变比，6000/400=15，6000/690=8.7；Igmax 最大工作电流，Igmax=(Iq+∑Ie)；Kf 返回系数，取0.9；如是DL型取0.85，GL型取0.8；nL 电流互感器变比Iq 功率最大一台设备(或同时起动的几台设备)的起动电流；∑Ie 除功率最大一台设备(或同时起动的几台设备)外的所有设备额定电流之和。
灵敏度按变压器低压侧最小两相短路电流校验，应大于1.5，时间延时0.5秒。
灵敏度校验：①对Y/Y接线变压器按下式校验：Klm=Idmin(2)/ KB nL IdZ≥1.5②对Y/Δ接线变压器按下式校验：Klm=Idmin(2)/√3 KB nL IdZ≥1.5式中：Idmin(2) 变压器二次侧最小两相短路电流。
2、短路保护：按过载保护整定值的3～8倍整定。
二、低压电网保护整定㈠熔断器熔体的选择1、保护单台鼠笼电机，按躲过起动电流计算IRe≈IQe/1.8～2.5式中：IRe 熔体的额定电流，安；IQe 鼠笼电机起动电流，一般为额定电流的5～7倍；1.8～2.5 保证熔体不熔化的系数，起动时间小于10秒者取2.5，大于10秒者取1.8～2。
低压电动机马达保护器整定
第十二部分低压电动机马达保护器保护计算一、整定原则1、原则上配有马达保护器的开关回路，保护以马达保护器为主，如果回路配有零序互感器及继电器，则电动机零序保护以继电器整定，否则，马达保护器内接地保护投入。
2、马达保护器AO 输出设定为0~MTA值对应4~20mA。
3、重要低压电动机I类负荷，马达保护器中低电压保护定值为70V，9s，不重要负荷，低压电保护定值为70V，0.5s。
4、保安段负荷，未保障重要设备不失电，马达保护器设置上电自启动功能，即上电自启动设置为投入，自启动模式设置为恢复。
二、马达保护器通用参数设置三、各低压电动机马达保护器定值1、锅炉MCCA：无；2、锅炉MCCB：无；3、汽机MCCIA段1）油箱排烟风机A：低压电保护定值为70V，0.5s；2）轴封风机A：低压电保护定值为70V，9s；3）小机A油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵A：低压电保护定值为70V，9s；5）小机A排油烟机A：低压电保护定值为70V，0.5s；6）小机B排油烟机A：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵A：低压电保护定值为70V，9s；8）密封油排烟风机A：低压电保护定值为70V，0.5s；9）储油箱输送泵A：低压电保护定值为70V，9s；4、汽机MCCIB段1）油箱排烟风机B：低压电保护定值为70V，0.5s；2）轴封风机B：低压电保护定值为70V，9s；3）小机B油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵B：低压电保护定值为70V，9s；5）小机A排油烟机B：低压电保护定值为70V，0.5s；6）小机B排油烟机B：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵B：低压电保护定值为70V，9s；8）密封油排烟风机B：低压电保护定值为70V，0.5s；9）储油箱输送泵B：低压电保护定值为70V，9s；5、汽机MCCII段1）抗燃油循环泵：低压电保护定值为70V，9s；2）电动给水泵启动辅助油泵：低压电保护定值为70V，9s；6、锅炉检修MCC段：无7、汽机检修MCC段：无8、加药取样MCC段：无9、凝结水精处理MCCA段1）再循环泵MA100：低压电保护定值为70V，0.5s；2）酸计量泵A：低压电保护定值为70V，0.5s；3）碱计量泵A：低压电保护定值为70V，0.5s；4）汽机房罗茨风机A：低压电保护定值为70V，0.5s；5）废水输送泵A：低压电保护定值为70V，0.5s；6）主油箱输送泵：低压电保护定值为70V，0.5s；10、凝结水精处理MCCB段1）酸计量泵B：低压电保护定值为70V，0.5s；2）碱计量泵B：低压电保护定值为70V，0.5s；3）汽机房罗茨风机B：低压电保护定值为70V，0.5s；4）废水输送泵B：低压电保护定值为70V，0.5s；11、空调通风MCCA1）采暖加热站热水循环水泵A：低压电保护定值为70V，0.5s；12、空调通风MCCB1）采暖加热站热水循环水泵B：低压电保护定值为70V，0.5s；13、空压机房MCCA段：无14、空压机房MCCB段：无15、煤仓间MCCA段1）4#甲带带式输送机：低压电保护定值为70V，0.5s；16、煤仓间MCCB段1）4#乙带带式输送机：低压电保护定值为70V，0.5s；17、网继室MCCA段：无18、网继室MCCB段：无19、保安段MCCA段1）顶轴油泵电机A：上电自启动为投入，自启动模式为恢复。
煤矿井下电气设备高低压过流整定计算
❖ 1、加大干线或支线的电缆截面； ❖ 2、设法减少低压电缆线路的长度； ❖ 3、采用相敏保护器或软起动等新技术提高灵敏度； ❖ 4、换用大容量变压器或采取变压器并联运行； ❖ 5、增设分段保护开关； ❖ 6、采用移动变电站或移动变压器。
Ie --变压器二次侧除最大一台电机或同时启动 的几台电机外，其余电机的额定电流之和，A。
Kx --需用系数，计算短路和过载保护时，一般
取0.5～1。KX=0.4+0.6×
Pm a x Pe
2、过载保护计算公式如下
I g.zd Kx I e
Ie --变压器二次侧所有电机的额定电流和，A;
❖ KX ——
需用系数；
KX=0.4+0.6
Pm a x Pe
❖ Pmax——容量最大一台电机的额定功率，KW；
❖ Pe ——高压配电装置所带负荷的额定功率之和，KW;
❖ Ieq——容量最大一台或几台电机的额定启动电流，A；
❖ Ie ——其余电机的额定电流之和，A；
❖ Kb —— 变压器变比8.7，低压侧为1200V；变压器变比15.2，低
❖ 取整定值1200A
❖ （3）短路保护整定倍数
❖ ns Is.zd= 1200 ≈ 8 取 8 倍 Ig.zd 150
❖ （4）利用最小短路电流来进行灵敏度验算：
❖
I（2）
d.m in ＝
8929
≈7.4＞1.5
I s.zd 1200
❖ 4、馈电开关整定电流计算：
❖ (1)
I g.zd
Pe
❖ Is.zd ≥ IQe+KX∑Ie
❖
200 Kx =0.4+0.6× 237

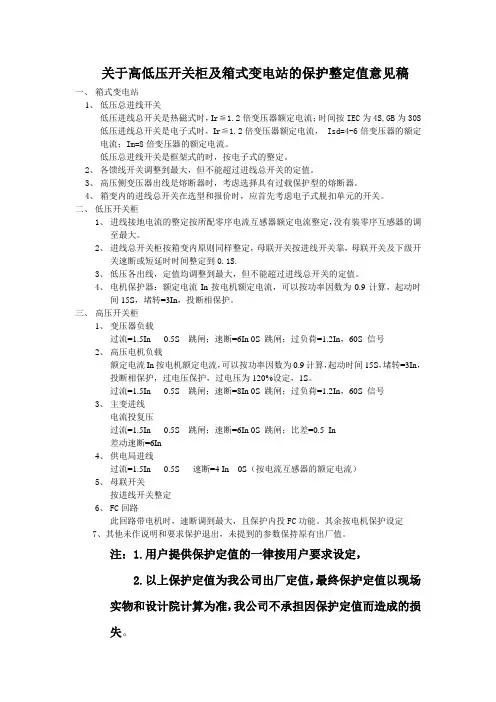

关于高低压开关柜及箱式变电站的保护整定值意见稿
关于高低压开关柜及箱式变电站的保护整定值意见稿一、箱式变电站1、低压总进线开关低压进线总开关是热磁式时，I r≦1.2倍变压器额定电流；时间按IEC为4S,GB为30S 低压进线总开关是电子式时，I r≦1.2倍变压器额定电流， Isd=4-6倍变压器的额定电流；Im=8倍变压器的额定电流。
低压总进线开关是框架式的时，按电子式的整定。
2、各馈线开关调整到最大，但不能超过进线总开关的定值。
3、高压侧变压器出线是熔断器时，考虑选择具有过载保护型的熔断器。
4、箱变内的进线总开关在选型和报价时，应首先考虑电子式脱扣单元的开关。
二、低压开关柜1、进线接地电流的整定按所配零序电流互感器额定电流整定，没有装零序互感器的调至最大。
2、进线总开关柜按箱变内原则同样整定，母联开关按进线开关靠，母联开关及下级开关速断或短延时时间整定到0.1S.3、低压各出线，定值均调整到最大，但不能超过进线总开关的定值。
4、电机保护器：额定电流In按电机额定电流，可以按功率因数为0.9计算，起动时间15S，堵转=3In，投断相保护。
三、高压开关柜1、变压器负载过流=1.5In 0.5S 跳闸；速断=6In 0S 跳闸；过负荷=1.2In，60S 信号2、高压电机负载额定电流In按电机额定电流，可以按功率因数为0.9计算，起动时间15S，堵转=3In，投断相保护，过电压保护，过电压为120%设定，1S。
过流=1.5In 0.5S 跳闸；速断=8In 0S 跳闸；过负荷=1.2In，60S 信号3、主变进线电流投复压过流=1.5In 0.5S 跳闸；速断=6In 0S 跳闸；比差=0.5In差动速断=6In4、供电局进线过流=1.5In 0.5S 速断=4 In 0S（按电流互感器的额定电流）5、母联开关按进线开关整定6、FC回路此回路带电机时，速断调到最大，且保护内投FC功能。
其余按电机保护设定7、其他未作说明和要求保护退出，未提到的参数保持原有出厂值。
厂用低压定值整定计算原则
厂用低压定值整定计算原则Hessen was revised in January 2021内蒙古京泰发电有限责任公司 2×300MW机组低压厂用继电保护装置保护定值整定原则计算：审核：审定:批准：2014年3月前言保护定值是根据现场设备资料，针对2×300MW机组低压厂用电设备给出的。
定值计算依据《大型发电机变压器继电保护整定计算导则》、《继电保护及安全自动装置技术规程》、《大型发电机变压器继电保护整定计算与运行技术》(高春如编着)、《Schneider Micrologic 控制单元用户手册》、《KFW2-3200智能式断路器说明书及选型手册》及有关反措要求等进行计算。
针对本定值特作如下说明：1、当系统参数发生变化时，有关保护要校核，尤其是后备保护。
2、380V厂用系统中，PC、MCC段设备参数及运行方式发生变化时相应的保护定值均需进行重新计算及校验。
3、注意整定计算书中有关特别说明及注意事项。
1 厂用低压电动机保护整定原则厂用380V电动机保护采用苏州万龙ST500系列电动机保护装置，定值整定原则如下：过载保护依据标准，大部分电动机要求在额定电流时允许运行时间为120S,时允许运行时间为2S，据此选择过载曲线 K=24，在时经15S跳闸，在3Ie时经跳闸，在时经跳闸，既有足够的灵敏度来保护电机，而且经长时间的运行来看此定值不会频繁误动。
过载曲线 K=24冷热曲线比:100%冷却时间：20min允许起动热容量：方式二故障复位方式：自动屏蔽时间：允许不平衡保护该保护主要针对电动机三相不平衡或者断相等情况，按躲过电机起动过程中的最大不平衡度整定K=30% , 时间依经验值t=5S屏蔽时间：允许剩余电流保护该保护主要针对电动机接地故障，按照躲过电动机起动过程中的最大剩余电流整定，取K=50%动作时间按躲过正常起动过程中最大剩余电流的持续时间，取t=屏蔽时间：禁止起动超时保护该保护主要针对电动机起动完成后异常运行，电流大于额定电流小于阻塞保护定值的情况。
高低压电动机保护定值整定
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
低压电动机的保护配置与定值整定
结 束语 低 压 电机设 置电动机保 护控制器 时要 与一次元 件 的配 合紧密
时 ，收集各种 工况的电流及 电机 的起动时间等参 数 ，需根据 电动 机 联系起来 ，保证 电动机保护控制器的定值设定不造成设备误动 、拒
的起动录波参数信息确定具体 的设 定值 。如选用熔断器 ，熔 断器要 动和越级跳 闸。需根据电动机的起 动及 运行特性曲线 ，结合工艺 的
躲过正 常负荷 电流及 电动机 的起动 电流 ；与接触器 动作时 间的配 各 种工况综合考虑 ，合理设定 电动机保 护控制器 的定 值 ，使 其为动 合 ，由于接触器 只能断 、合电动机 的起 动电流 ，不 能切除短 路电流 ， 力系统 中电动机的安全稳定运行保驾护航 。
所 以当电动机或 电缆发 生短路故 障时 ，应保证熔 断器 的熔件 先熔
性保护 动作 时变为常闭 。控 制器可据实 际需 求增选模 拟量输 出功 ４．３如果接触器的状态未输入电机控制器 时 ，无法 判定 电机 的
能 、通信功能等功能 。
运行状态时 ，需将欠流保护退出 ，以保证能正常启 动电动机 。
３ 定 值 整 定 本课题仅分析电动机保护控制器 的定值整定 。在设定保护定值
堵转过流等 的后备保护 。 ３．３电流速断保 护
为保证 电动机起 动过程中该保 护不误动 ，电流速断保护设置高
低两个定值 ，分别对应 起动和运 行两种状 态的保护设定值 。当发 生
故障时 ，控制器判据为任一一相 电流超过定值 ，经延时后跳 闸。
３．４过 流 保 护
过流保护设起动延时时间 ，在 电动机起 动过程 中过流保护不起
器具有热过载 、过流 、速断 、堵转 、欠流 、不平衡 、接地 、漏电 、过压 、欠 机起动时三相电流大于 １．２倍额定 电流后 ，又降低 到用户设定的 电 压 、欠功率 、起动超时等功能 ，满足工艺系统要求。 由于电动机保护 流定值 以下 时，进入运行状态 。
煤矿井下高低压保护定值整定分析
2021年第3期2021年3月煤矿井下作业所处环境较为复杂，存在一定的危险性，尤其是电网系统容易受诸多因素的影响而发生短路、漏电等故障，这不利于电网系统的正常运行，会给煤矿井下作业带来一定的挑战和困难。
为此，在煤矿井下作业时，相关人员必须具备良好的电网保护意识，充分认识继电保护的作用，合理设定高低压保护定值，严格按照相关规章制度要求设置防爆开关保护装置，防止出现误动，从而提高煤矿井下作业的安全性。
1三段式电流保护煤矿井下高压主要有3个级别，即10kV 电压、6kV 电压、3.3kV 电压。
低压则是1140V 电压、660V 以下电压。
从电力系统结构来看，为保障电力系统顺利运行，需要实施有效的电流保护，主要有以下几种方式：a)电流速断保护，即过流Ｉ段保护。
这是煤矿井下电网线路的主要保护措施，在设定其整定值时，需根据躲过线路末端短路故障时的最大短路电流来进行设置。
在开关部分设置变压器，能使电流速断保护具有延时功能，可有效避免励磁涌流的影响，防止大型变压器在空载投入情况下致使电流速断保护出现误动状况。
通常情况下，当变压器容量超过600kV ·A 后，就需要设置40耀50ms 范围内的延时时间[1]。
b)限时电流速断保护，即过流Ⅱ段保护。
在实际情况下，电流速断保护并不是在所有时候都能完全避免电力线路出现故障，也存在其无法保护整条电力线路的状况。
在这种情形下，应利用限时电流速断来加强保护。
在进行限时电流速断保护定值整定时，应做到以下几点：(a)要重视对电力线路全长进行保护，并设计最小动作时限，不断提升设备的灵敏性，以确保电力线路的正常运行；(b)在设置限时电流速断保护定值时，要避免其超出下一条线路的电流速断保护范围[2]；(c)限时电流速断保护工作应和相邻线路的电流速断保护相协调，控制其动作时限差，一般情况在70ms 以上，这能有效保障各开关之间的衔接性。
c)过流过载保护，即过流Ⅲ段保护。
可从定时限过流保护和反时限过流保护两种方式进行探讨。
低压电动机保护定值整定
精品文档低压电动机保护定值整定1、整定原则1.1 、短路保护电机短路时，电流为8~10倍额定电流Ie。
定值推荐取8倍le,延时0.2s , 如果在启动过程中跳闸，可取 9倍le。
1.2 、堵转保护电机堵转时，电流为4~6倍额定电流le。
定值5倍le，延时1s。
1.3 、定时限保护定时限保护作为堵转后备保护，可取 3倍le，延时5s。
1.4 、反时限保护启动电流设置为1.1le，时间常数设置为2s o电机过载1.2le运行时，保护将在49s左右跳闸；2倍le电流运行时，保护将在8s左右跳闸；5倍le电流运行时，保护将在 3 秒左右跳闸1.5 、欠载保护电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。
如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。
欠载电流可取 0.2le ，延时 10s。
1.6 、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。
不平衡百分比设置为 70%，延时 2s1.7 、漏电保护需配置专门漏电互感器LCT,漏电电流取0.4A，延时5s，用于跳闸。
1.8 、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。
过压值取 1.1Ue（Ue 为220v），延时5s o1.9 、欠压保护电压过低将引起电机转速降低，电流增大。
欠压值取0.95Ue （Ue为220v），延时 5s。
1.10、TE时间保护用于增安型电机的过载保护。
TE时间取2s。
1.11 、工艺联锁保护用于外部跳闸（DCS跳闸），延时0.5s1.12、晃电再起对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。
晃电电压 80%Ue 恢复电压0.95Ue,晃电时间可设置为3s，再起延时设置为1s （用于分批启动。
根据实际情况设置）1.13、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为 6s。
1.14 、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A,互感器选择SCT300参数中额定电流设置为3.5A。
高压电动机保护整定参考
-、电动给水泵组保护1.主要技术参数:定容量：5400KW CT 配置：1000/5额定电压：6KV额定电流L：启动电流：6I n2.开关类型：真空断路器保护配置:HN2001 HN20413.HN2041定值整定：3・1电动机二次额定电流R计算:I.=I n/n r= (1000/5) =⑷启动时间：8S3. 2分相最小动作电流1“、I..u：1)最小动作电流整定，保证最大负荷下不误动。
按标准继电保护用的电流互感器在额定电流下10P级的比值误差为+3%,即最大误差为6%。
L. =K L 6%I./nih =2XX =3. 3制动系数Kz.的整定原则:保护动作应避越外部最大短路电流的不平衡电流，反应等于其比率制动曲线的斜率I j/I—即(K k“)U= X2XX3. 4差动保护时间：七沪0 s3. 5拐点制动电流J严（额定电流作为拐点）4.HN2001定值整定:配置：速断保护，定时限过电流I段保护，正序电流定时限保护, 负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）.4・1电动机二次额定电流L计算:L=I…/n r= （1000/5） =⑷4. 2速断保护1>>计算：启动时速断保护定值：按躲过电动机启动电流整定，可靠系数取。
启动电流6 I■根据设计院图纸。
If 6 I e=6X = (A)Id, =K k XI fld=X =灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵【系数血:⑵ 1『16520/4680>2・运行时速断保护定值:I沪K k X3Ie=X3X= A 保护动作时间:t 取0秒.启动状态下，启动时保护动作电流整定:Iz= 2X =4. 3定时限I段过电流保护:运行状态下，过电流保护整定::I r=X =动作时间：t取4. 4定时限I段过电流保护：启动状态下，启动时保护动作电流整定:I2= 2X =运行状态下，过电流保护整定:：Ir=X= 动作时间：t取4. 5正序定时限保护定值计算：正序电流定时限过流保护整定：启动状态下：h =K k XI qd=X =一次动作电流h计算：L a=X 200=4680 (A)灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵Kfl ⑵ 1沪16520/4680>2・运行状态下：I r=X =保护动作时间:t 取秒.4. 6负序电流定时限过流保护：负序电流定时限过流保护整定：启动状态下：I r=Kk. Iqd/nih= X =运行状态下：L=反I./niH=X =保护动作时间：t 取秒.4. 7零序定时限过电流保护：根据限制6KV系统接地电流要求取接地一次动作电流10A。
高压开关整定计算方法
高低压开关过载、短路整定计算方法1、过载整定1140V系统负荷额定电流Ie=0.67 Pe (式二）3300V系统负荷额定电流Ie=0.23 Pe （式三）6000V系统负荷额定电流Ie=0.13 Pe （式四）Pe—-开关所带总负荷功率，kw2、短路整定整定公式Iz≥IQe+KxΣIe （式五）IQe——开关所带负荷容量最大的电动机的起动电流电动机的起动电流是其本身额定电流的4～7倍,一般取6倍660V系统IQe=6Ie =6×1.15 Pmax （式六）1140V系统IQe=6Ie =6×0.67 Pmax （式七）ΣIe ——其余电动机的额定电流之和,A。
计算方法按式一和式二计算。
3、校验校验公式为：Id(2)/ Iz ≥1。
5 (式八）1.5——保护装置的可靠动作系数.为标准截面.电缆换算关系如下:电缆截面（mm2）4 6 10 16 25 35 50换算系数11。
97 8。
11 4。
75 3。
01 1。
91 1.37 1。
00电缆截面（mm2）70 95 120 150换算系数0.73 0。
53电网电压为127V时不同截面的换算长度表（m）表二：电缆截面（mm2）2.5 4 6 10换算系数1.64 1.00 0。
58 0。
34附表：压风机房主电动机0。
8~0。
85 0.8～0。
85斜井带式提升机0。
75 0.7主排水泵0.75～0.85 0.8综采工作面0。
6~0.75 0。
6～0。
7掘进工作面0。
3~0。
4 0.6输送机和绞车0.6~0.7 0。
7台风机，每台15KW，所用电缆截面为70 mm2，末端负荷距变压器所用电缆共计150m,（1）过载电流整定:该系统为660V系统按公式一计算Ie=1。
15Pe=1.15×（35KW+15KW）=57.5A取过流整定值58A。
（2)短路电流整定:IQe 按公式六计算IQe =6Ie =6×1。
15 PmaxIQe =6Ie=6×1。
电动机保护整定计算书
电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InI n=I e/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取K fb=6计算动作电流低定值，即：Isdd=Krel×K fb×In=7.8In式中 Krel——可靠系数1.3；K fb ——区外出口短路时最大反馈电流倍数，取K fb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005I p(I p为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
2.动作时间t0dz计算。
低压电动机保护定值整定
低压电动机保护定值整定1、整定原则1.1、短路保护电机短路时，电流为8~10倍额定电流Ie。
定值推荐取8倍Ie，延时0.2s，如果在启动过程中跳闸，可取9倍Ie。
1.2、堵转保护电机堵转时，电流为4~6倍额定电流Ie。
定值5倍Ie，延时1s。
1.3、定时限保护定时限保护作为堵转后备保护，可取3倍Ie，延时5s。
1.4、反时限保护启动电流设置为1.1Ie，时间常数设置为2s。
电机过载1.2Ie运行时，保护将在49s左右跳闸；2倍Ie电流运行时，保护将在8s左右跳闸；5倍Ie电流运行时，保护将在3秒左右跳闸1.5、欠载保护电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。
如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。
欠载电流可取0.2Ie，延时10s。
1.6、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。
不平衡百分比设置为70%，延时2s1.7、漏电保护需配置专门漏电互感器LCT，漏电电流取0.4A，延时5s，用于跳闸。
1.8、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。
过压值取1.1Ue（Ue 为220v），延时5s。
1.9、欠压保护电压过低将引起电机转速降低，电流增大。
欠压值取0.95Ue（Ue为220v），延时5s。
1.10、TE时间保护用于增安型电机的过载保护。
TE时间取2s。
1.11、工艺联锁保护用于外部跳闸（DCS跳闸），延时0.5s1.12、晃电再起对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。
晃电电压80%Ue，恢复电压0.95Ue，晃电时间可设置为3s，再起延时设置为1s（用于分批启动。
根据实际情况设置）1.13、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为6s。
1.14、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A，互感器选择SCT300，参数中额定电流设置为3.5A。
(整理)保护定值整定分析
第一章 保护定值整定分析1.1. 定值项目解释CMZB-1智能高开综合保护器配置了如下保护： 1) 三段式过流保护； 2) 反时限过流保护； 3) 过电压保护； 4) 低电压保护； 5) 零序过压保护； 6) 零序过流保护； 7) 电缆绝缘监视保护； 8) 风电（瓦斯）闭锁保护； 9) 保护信号未复（位）归闭锁合闸。
定值表示以如下：序号定值内容定值范围 单位说明1. 短路电流(短路倍数)0.0-50.0 A 步进：0.1A ；均为电流互感器（CT ）二次侧电流。
2. 过流电流 0.0-50.0 A3.过载电流0.0-20.0 A 4. 反时（限）电流（过载倍数*5A ） 0.0-20.0 A 5. 漏（电）保（护）电流 0.0-20.0 A 步进：0.1A ；6. 漏（电）告（警）电流 0.0-20.0 A7. 漏（电）告（警）电压0-150 V 步进：1V ；开口三角电压8. 欠压电压 0-200 V 步进：1V ；电压互感器（PT ）二次侧线电压。
9.过压电压 0-200 V 10. 过流延时 0.1-20.0 S 步进：0.1S ；11.过载延时0.1-20.0 S 12. 漏（电）保（护）延时（漏电延时） 0.1-20.0 S 13. 反时（限）常数（ ） 1.0-5.0 步进：1.0 14. 漏（电）告（警）延时0.1-20.0 S 步进：0.1S ； 15. 欠压延时 0.1-20.0 S 16. 过压延时 0.1-20.0 S 17. 风（电）瓦（斯）延时 0.1-20.0 S 18. PT （电压互感器）变比 0－100 实际变比值，6kV 设为6000/100=60，10kV 则设为10019.CT （电流互感器）变比0－150实际变比值，300/5则设为60。
控制字（决定保护的投入和退出）：序号控制字内容可选择项1.短路保护投入/退出2.过流保护投入/退出3.过载保护投入/退出4.漏电保护投入/退出5.漏电告警投入/退出6.漏电方向投入/退出7.短路（小）延时投入/退出8.绝缘监视保护投入/退出9.合后加速保护投入/退出10.欠压保护投入/退出11.过压保护投入/退出12.反时（限）保护投入/退出13.反时（限方式）选择一般/非常/极强14.风（电）瓦（斯）保护投入/退出15.风（电）瓦（斯）接点常开/常闭1.1.1. 三段式过流保护三段式过流保护包括电流速断保护、限时速断保护、过载保护。
高压电动机综合保护整定原则
高压电动机综合保护整定原则我公司高压电动机数量多，且功率较大，运行之初，因综保装置整定不合理跳停频繁，误动多次，有的电机已出现问题但保护还未启动，使故障扩大，水泥生产无法正常，所以我查阅了很多资料，还有根据多年的经验，总结出高压电动机的整定原则，经过按照以下原则重新整定后，我公司高压电动机跳停次数大大降低,电动机也得到了可靠的保护。
1.差动电流速断保护：按躲过电动机空载投入时最大暂态电流引起的不平衡电流量大部分以及短路时的不平衡电流整定一般取：Idz=KIe/n式中： Idz：差动电流速断的动作电流Ie：电动机的额定电流K：一般取6—122.纵差保护：1）纵差保护最小动作电流的整定，最小动作电流应大于电动机启动过程中时的不平衡电流Idzmin=Kk△mIe/n式中：Ie：电动机额定电流;n: 电流互感器器的变比Kk：可靠系数，取3~4△m：由于电流互感器变比未完全匹配产生的误差，一般取0.1在工程实用整定计算中可选取Idzmin=（0.3~0.6）Ie/n。
2）比率制动系数K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数K= Kk Kfzq Ktx Ke式中：Ktx:电流互感器的同型系数，Ktx=0.5Kk：可靠系数，取2~3Ke：电流互感器的比误差，取0.1Kfzq：非周期分量系数，取1.5~2.0计算值Kmax=0.3,但是考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.5~1.03.相电流速断保护：）速断动作电流高值IsdgIsdg= Kk/Ist式中：Ist：电动机启动电流（A）Kk：可靠系数，可取Kk=1.32）速断电流低值IsddIsdd可取0.7~0.8 Isdg一般取0.7 Isdg3）速断动作时间tsd当电动机回路用真空开关或少油开关做出口时，取Tsd=0.06s,当电动机回路用FC做出口时，应适当以保证熔丝熔断早于速断时间。
电动机启动时间Tsd按电动机的实际启动时间并留有一定裕度整定，可取Tsd=1.2s 倍实际启动时间。
继电保护定值整定总结及补充措施
继电保护定值整定总结及补充措施自XXXX年XX月至XXX年XX月份，我厂继电保护专业监督小组协同各有关部门对我厂发变组、厂用分支、备用电源系统、高低压动力等电气设备保护定值进行了重新的整定计算，同时委托XX市供电局对我厂110KV输、配电继电保护及自动装置进行重新整定。
经厂部领导审定批准，于XXXX年四月实施全厂继电保护定值重新整定校验工作。
经过一年的努力，现已全部整定完毕，整定后继电保护装置运行正常。
现将整定工作总结如下：一、定值计算、整定过程中，电流、电压互感器变比统计有误，造成定值计算、整定偏差；电动机部分（尤其高压电机）按照比较保守理论计算，定值偏小，对电机正常运行有一定的影响。
二、计算过程中，遗漏以下部分：低压厂用备用分支零序过流；低周低压解列装置；输煤#5栈桥乙皮带电机；微机故障录波器。
三、新增部分设备定值进行补充。
四、部分缺陷回路须进行完善。
针对以上各种情况，采取以下补充措施：一、对统计有误者进行重新计算；电动机部分，结合《电力系统继电保护及安全自动装置整定计算》、《电气设备设计手册二次部分》、郑州汇兴电力公司等，为保证继电器可靠躲过启动时非周期分量，速断保护整定原则添加非周期分量系数Kfzq=1.82，可靠系数Kk=1.2。
二、计算过程中遗漏部分予以计算补充完善。
1、输煤栈桥#5乙皮带电机：容量：55KW；额定电压：380V；额定电流：104A；CT变比：400/5根据电机整定原则：Idz.j = =13.7AIdz=14A2、380V备用分支零序过流保护及110KV低周低压解列装置仍采用电机工程学会计算得定值：Ⅰ段备用分支零序过流：2.5AⅡ段备用分支零序过流：2AⅢ段备用分支零序过流：2.5AⅣ段备用分支零序过流：2AⅤ段备用分支零序过流：2.5A110KV低周低压装置定值：低周：47Hz；tdz=0.5s低压：70%Ue(110KV侧)；tdz= 5s三、新增设备1、自动励磁调节装置；微机充电装置定值由生产厂家根据我厂运行系统而定，仍按生产厂家说明书提供数据执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
2.动作时间t0dz计算。
取：t0dz=0s。
三、负序过电流保护电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器TA前相序接反）等出现很大的负序电流（I2）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I 保护）延时动作切除故障。
1.负序动作电流计算。
电动机两相运行时，负序过电流保护应可靠动作。
2.国产综合保护设置两阶段负序过电流保护时，整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。
（1）负序Ⅰ段过电流保护。
按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流，以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。
1）动作电流，采取经验公式，取：I22dz＝（0.6-1）In一般取I22dz=0.6In2）动作时间。
取：t22dz＝（0.5-1）s。
（2）负序Ⅱ段过电流保护。
按躲过电动机正常运行时可能的最大负序电流和电动机在较小负荷时两相运行时有足够灵敏度及对电动机定子绕组匝间短路有保护功能考虑。
1）动作电流，用经验公式，取：I22dz＝（0.15-0.3）In一般取I22dz=0.15In2）动作时间。
一般取：t22dz＝（10-25）s。
四、长起动及正序过电流保护长起动保护功能为起动过程中电动机堵转或重载起动时间过长，电动机起动超过允许的起动时间，电动机起动失败，长起动保护出口动作跳闸。
如电动机起动正常，电动机起动结束后，长起动保护自动转为正常运行中的正序过电流保护（电动机运行中过负荷保护）。
1.国产综合保护长起动保护（1）电动机额定起动电流计算。
计算式为：Iqde=Ksta·In式中 Ksta——电动机额定起动电流倍数，一般取Ksta=6-7。
（2）电动机起动时间整定值计算。
根据实测的正常最长起动时间计算，即：tyd=（1.2-1.5）t st.max式中 t st.max——电动机正常最长起动时间。
对起动时间较长的重要电动机，如送风机、吸风机、循环水泵、电动给水泵等电动机，取tyd=30s。
2. 国产综合保护正序过电流保护（1）动作电流整定值计算。
计算式为：I1g1=Krel·In式中 Krel——可靠系数，取1.3—1.5。
（2）动作时间整定值计算。
按电动机允许过负荷时间内保证电动机安全运行计算，如电动机在 1.5Ie时允许运行420s，电动机自起动时间为10s，则可取两者中间的适中值，即t1g1=30-60s。
正序保护一般可取：t1g1=30-60s五、电动机低电压保护（1）为保证重要高压电动机自启动，必要时应加装0.5s延时切除Ⅰ、Ⅱ类电动机的低电压保护，其动作整定值为：动作电压： Uqy=（0.6-0.7）Un动作时间：tqy=0.5s（2）生产工艺不允许在电动机完全停转后突然来电时自启动的电动机，如给水电动机、一次风机、送风机、排粉机等等电动机，根据工艺要求加装9s的低电压保护，动作后切除这些电动机，其动作整定值为：动作电压： Uqy=（0.4-0.45）Un动作时间：tqy=9s六、高压电动机FC回路对于高压电动机采用真空接触器（而不是真空断路器，如：我厂6KV磨煤机、灰渣泵）的回路，一般称为FC回路。
FC回路带有闭锁保护跳闸出口的功能，以防止真空接触器切断超过其允许的短路电流。
所以，具有FC回路闭锁保护跳闸出口功能的综合保护，其相电流速断整定计算不需考虑电流速断保护动作时间与高压熔断器时间配合，不需增加短延时，可以采用固有动作时间。
由于FC回路的真空接触器只能接通和断开电动机的起动电流和负荷电流，而不能断开超过其允许断开电流值的短路电流。
如额定电压为6.3KV的真空接触器只可断开小于3800A 的短路电流（我厂磨煤机、灰渣泵的遮断电流为3200A），而短路电流超过3800A时，则需用高压熔断器熔断切除短路电流。
用于切断电压电动机短路电流的高压熔断器，应可靠躲过电动机正常运行和起动，并应有一定的可靠系数，同时又要考虑与保护动作时间的配合。
七、高压电动机比率制动纵差保护对于容量为2000KW及以上的电动机或因装设电流速断保护灵敏系数不够时，中性点侧具有分相引出线的电动机，应装设纵差动保护作为相间短路保护。
电动机工作条件基本上与发动机工作条件相似，发动机纵差动保护应躲过区外短路最大不平衡电流，而对电动机纵差动保护应躲过电动机起动时的最大不平衡电流。
1.最小动作电流Iset（或称为拐点电流）计算按经验公式得：Iset=（0.3-0.4）IM.N/nTA=（0.3-0.4）In式中 Iset——最小动作电流（A）；IM.N ——电动机一次额定电流；In ——电动机二次额定电流；n TA ——电流互感器变比。
2.比率制动系数（斜率）K计算按经验公式得：K=0.4-0.5说明：我厂#1-6给水泵保护装置配置为：由WDZ-430（电动机综合保护测控装置）及WDZ-431（电动机差动保护装置）共同构成电动机的全套保护。
1.WDZ-431电动机差动保护装置主要用于大型（2000KW及以上，或主保护灵敏度校验不合格）三相异步电动机的差动保护。
2.完备的保护功能：（1）差动速断保护（我厂退出）（2）分相比率差动保护（投跳）（3）整定值自动加倍（投入）（4）CT断线闭锁差动并告警（投入）（5）故障录波3.保护定值整定序号名称及含义符号单位整定范围1电动机额定电流Ie A 1.00-6.002差动速断电流Isd A 5.00-80.003最小动作电流Iset A 0.01-8.004比率制动系数tsd 0.01-9.995电动机启动时间tqd S 1.00-99.996差动保护动作时间tdz S 0.06-9.997差动速断保护投入退出、投跳8比率制动保护投入退出、投跳9定值加倍投入退出、投入10CT断线功能投入退出、投入4.分相比率差动保护（1）装置分别采集电动机的端电流和中性线电流，计算出差电流和和电流。
（2）分相比率差动保护投跳，在A相和C相施加电流，此时若和电流I∑小于电动机额定电流In,差电流Id大于整定的差动保护最小动作电流Iset，保护延时tdz动作于跳闸。
（3）若和电流I∑大于电动机额定电流In,差电流Id大于整定的差动保护最小动作电流Iset，并且（Id-Iset）/（I∑-In）的比值大于整定的比率制动系数K，保护延时tdz动作于跳闸。
例：分相比率差动保护投跳，电动机额定电流In整定为2.00A，差动保护最小动作电流Iset 整定为0.50A，比率制动系数K整定为0.40，在XD1-7、XD1-8(Ich)施加5.00A，其他电流输入端子不加电流，此时C相和电流I∑为2.50A大于电动机额定电流In，差电流Id大于整定的差动保护最小动作电流Iset，且（Id-Iset）/（I∑-In）的比值大于整定的比率制动系数K，保护立即动作于跳闸。
（5）本保护在电动机启动时，带有约70ms延时，以避开启动开始瞬间的暂态峰值电流。
5.简介：差动速断保护（我厂已退出）差动速断保护投跳，在A相或者和C相施加电流，使得A相或者和C相的差动电流大于整定的差动速断电流Isd，保护立即动作于跳闸。
例：差动速断保护投跳，差动速断电流Isd为5.00A，在XD1-7、XD1-8(Ich)施加5.00A，其他电流输入端子不加电流，此时C相差动电流Idc为5.50A，保护立即动作于跳闸。
6.整定值自动加倍为防止在电动机较大的启动电流下，由始末端CT不平衡电流引起本保护误动作，本装置提供了整定值自动加倍功能，即在电动机启动过程中将整定值的差动保护最小动作电流值Iset和比率制动系数K自动加倍。
7.CT断线检测装置设有CT断线判断功能，当发生CT断线时闭锁保护出口。
CT判断逻辑为：四个电流中仅有一个电流小于0.125倍额定电流，且其它三个电流均大于0.125倍额定电流但小于额定电流时，才认为发生了CT断线，此时闭锁保护出口并发出CT断线信号。
当CT断线条件不满足后，CT断线信号及指示灯自动复归，并自动解除保护出口闭锁。
八、#1-6厂低变保护1.#1-6厂低变采用WDZ-440低压变压器综合保护测控装置，主要用于低压变压器（10KV/380V 或6KV/380V）的综合保护测控。
2.完备的保护功能（1）高压侧电流速断保护（投跳）（2）高压侧电流限时速断保护（投跳）（3）高压侧过流保护（我厂退出）（4）高压侧过负荷保护（投信）（5）高压侧负序过流一段（我厂退出）（6）高压侧负序过流二段（我厂退出）（7）高压侧接地保护（高压侧定时限零序过流保护）（投信）（8）低压侧零序过流保护（投跳）3.保护定值整定序号名称及含义符号单位整定范围1变压器额定电流Ie A 1.00-6.002速断电流Isd A 1.00-100.00 3速断时间tsd S 0.06-9.994限时速断电流Ixssd A 1.00-100.00 5限时速断时间txssd S 0.20-99.996负序过流一段电流I21dz A 0.50-20.007负序过流一段时间t21dz S 0.10-20.008负序过流二段电流I22dz A 0.10-20.009负序过流二段时间t22dz S 0.50-20.0010高侧零序过流倍数I0Hdz 倍0.50-40.0011高侧零序动作时间t0H S 0.06-9.9912高侧过流动作电流Ig1 A 1.00-80.0013高侧过流动作时间tg1 S 0.10-99.9914高侧过负荷电流Igfh A 1.00-80.0015高侧过负荷时间常数tgfh S0.1-99.9 或0.02-4.016定时限正常反时限非常反时限超长反时限17低侧零序动作电流I0Ldz A 0.10-60.0018低侧零序动作时间t0L S0.1-99.9 或0.02-4.019低侧零序动作曲线定时限正常反时限非常反时限超长反时限20开关量一动作时间tkI1 S 0.06-650.0021开关量二动作时间tkI2 S 0.06-650.0022开关量三动作时间tkI3 S 0.06-6500023速断保护投入退出、投跳24限时速断保护投入退出、投跳25负序一段保护投入退出、投跳26负序二段保护投入退出、投跳27高侧零序保护投入退出、投信、投跳28高侧过流保护投入退出、投信、投跳29高侧过负荷投入退出、投信、投跳30低侧零序保护投入退出、投信、投跳31开关量一保护投入退出、投信、投跳32开关量二保护投入退出、投信、投跳33开关量三保护投入退出、投信、投跳4.保护功能试验（1）高压侧电流速断保护速断保护投跳，在A相或者C相施加电流大于整定的速断电流Isd，保护延时tsd动作于跳闸。
