上海地区市政排水管道倒虹管设计探讨

合集下载

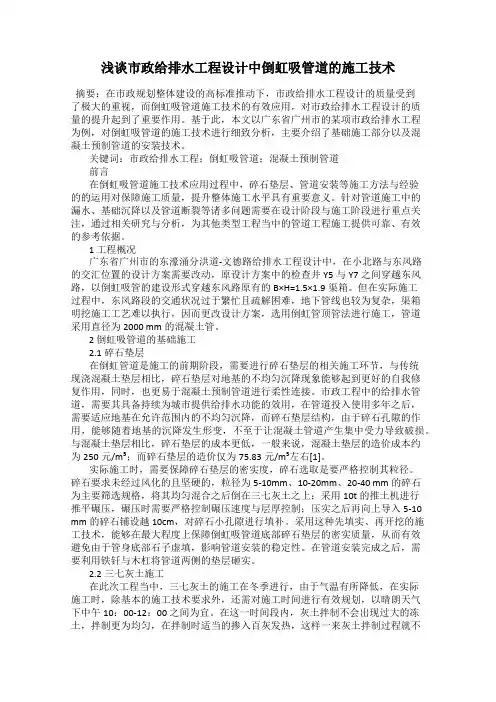

浅谈市政给排水工程设计中倒虹吸管道的施工技术

浅谈市政给排水工程设计中倒虹吸管道的施工技术

浅谈市政给排水工程设计中倒虹吸管道的施工技术摘要:在市政规划整体建设的高标准推动下,市政给排水工程设计的质量受到了极大的重视,而倒虹吸管道施工技术的有效应用,对市政给排水工程设计的质量的提升起到了重要作用。

基于此,本文以广东省广州市的某项市政给排水工程为例,对倒虹吸管道的施工技术进行细致分析,主要介绍了基础施工部分以及混凝土预制管道的安装技术。

关键词:市政给排水工程;倒虹吸管道;混凝土预制管道前言在倒虹吸管道施工技术应用过程中,碎石垫层、管道安装等施工方法与经验的的运用对保障施工质量,提升整体施工水平具有重要意义。

针对管道施工中的漏水、基础沉降以及管道断裂等诸多问题需要在设计阶段与施工阶段进行重点关注,通过相关研究与分析,为其他类型工程当中的管道工程施工提供可靠、有效的参考依据。

1 工程概况广东省广州市的东濠涌分洪道-文德路给排水工程设计中,在小北路与东风路的交汇位置的设计方案需要改动,原设计方案中的检查井Y5与Y7之间穿越东风路,以倒虹吸管的建设形式穿越东风路原有的B×H=1.5×1.9渠箱。

但在实际施工过程中,东风路段的交通状况过于繁忙且疏解困难,地下管线也较为复杂,渠箱明挖施工工艺难以执行,因而更改设计方案,选用倒虹管顶管法进行施工,管道采用直径为2000 mm的混凝土管。

2 倒虹吸管道的基础施工2.1碎石垫层在倒虹管道是施工的前期阶段,需要进行碎石垫层的相关施工环节,与传统现浇混凝土垫层相比,碎石垫层对地基的不均匀沉降现象能够起到更好的自我修复作用,同时,也更易于混凝土预制管道进行柔性连接。

市政工程中的给排水管道,需要其具备持续为城市提供给排水功能的效用,在管道投入使用多年之后,需要适应地基在允许范围内的不均匀沉降,而碎石垫层结构,由于碎石孔隙的作用,能够随着地基的沉降发生形变,不至于让混凝土管道产生集中受力导致破损。

与混凝土垫层相比,碎石垫层的成本更低,一般来说,混凝土垫层的造价成本约为250元/m³;而碎石垫层的造价仅为75.83元/m³左右[1]。

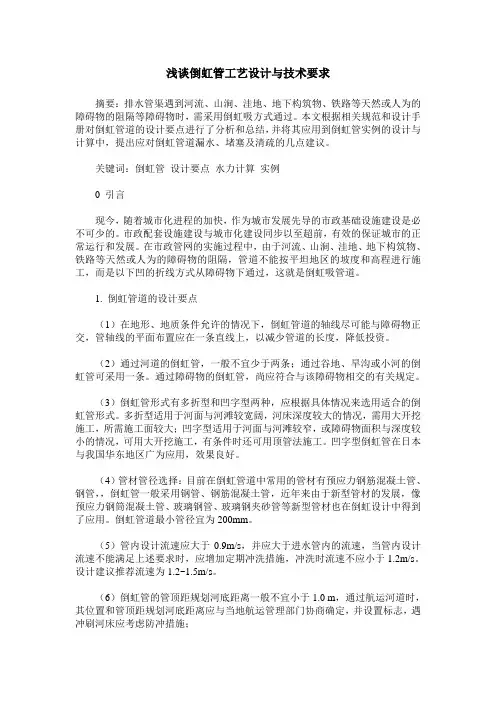

浅谈倒虹管工艺设计与技术要求

浅谈倒虹管工艺设计与技术要求

浅谈倒虹管工艺设计与技术要求摘要:排水管渠遇到河流、山涧、洼地、地下构筑物、铁路等天然或人为的障碍物的阻隔等障碍物时,需采用倒虹吸方式通过。

本文根据相关规范和设计手册对倒虹管道的设计要点进行了分析和总结,并将其应用到倒虹管实例的设计与计算中,提出应对倒虹管道漏水、堵塞及清疏的几点建议。

关键词:倒虹管设计要点水力计算实例0 引言现今,随着城市化进程的加快,作为城市发展先导的市政基础设施建设是必不可少的。

市政配套设施建设与城市化建设同步以至超前,有效的保证城市的正常运行和发展。

在市政管网的实施过程中,由于河流、山涧、洼地、地下构筑物、铁路等天然或人为的障碍物的阻隔,管道不能按平坦地区的坡度和高程进行施工,而是以下凹的折线方式从障碍物下通过,这就是倒虹吸管道。

1. 倒虹管道的设计要点(1)在地形、地质条件允许的情况下,倒虹管道的轴线尽可能与障碍物正交,管轴线的平面布置应在一条直线上,以减少管道的长度,降低投资。

(2)通过河道的倒虹管,一般不宜少于两条;通过谷地、旱沟或小河的倒虹管可采用一条。

通过障碍物的倒虹管,尚应符合与该障碍物相交的有关规定。

(3)倒虹管形式有多折型和凹字型两种,应根据具体情况来选用适合的倒虹管形式。

多折型适用于河面与河滩较宽阔,河床深度较大的情况,需用大开挖施工,所需施工面较大;凹字型适用于河面与河滩较窄,或障碍物面积与深度较小的情况,可用大开挖施工,有条件时还可用顶管法施工。

凹字型倒虹管在日本与我国华东地区广为应用,效果良好。

(4)管材管径选择:目前在倒虹管道中常用的管材有预应力钢筋混凝土管、钢管,,倒虹管一般采用钢管、钢筋混凝土管,近年来由于新型管材的发展,像预应力钢筒混凝土管、玻璃钢管、玻璃钢夹砂管等新型管材也在倒虹设计中得到了应用。

倒虹管道最小管径宜为200mm。

(5)管内设计流速应大于0.9m/s,并应大于进水管内的流速,当管内设计流速不能满足上述要求时,应增加定期冲洗措施,冲洗时流速不应小于1.2m/s。

上海市虹口管道工程案例

上海市虹口管道工程案例

上海市虹口管道工程案例
上海市虹口区某小区管道改造工程案例:
背景:上海市虹口区某小区建于上世纪80年代,地下管道老
化严重,给居民生活带来了很多不便,因此决定进行管道改造工程。

工程概述:该上海市虹口区小区管道改造工程主要包括给排水管道、燃气管道和供暖管道的更换和升级。

此外,还需要对相关设备和附属设施进行整修和更新。

施工计划:施工分为多个阶段进行,一方面要确保施工对业主生活的影响最小化,另一方面要确保施工进度。

施工期间,要保证一个通满足使用要求的供水、排水和暖气系统,期间可临时提供一些施工方案来解决居民使用的问题,如提供临时供暖设备。

管道选材:为了确保新管道的耐久性和稳定性,采用了高品质的HDPE(高密度聚乙烯)管道来替换老化的PVC管道。

同时,还选用了耐高温、耐压的不锈钢管道来替换燃气管道。

工程进展和成果:全面开展了管道改造工程,包括给排水管道、燃气管道和供暖管道的更换和升级。

工程施工期间,尽量减少对居民生活的影响,并及时解决居民的使用问题。

改造后,小区的给排水系统更加稳定可靠,燃气供应更加安全,供暖系统更加高效节能。

总结:上海市虹口区某小区的管道改造工程成功完成,为小区居民提供了更好的居住环境和生活质量。

该案例对其他类似管道改造工程有一定的借鉴意义。

浦锦路老中心河DN900倒虹管施工技术探讨

浦锦路老中心河DN900倒虹管施工技术探讨

浦锦路老中心河DN900倒虹管施工技术探讨摘要:倒虹管技术是水利工程中比较成熟的一种技术,在排水管道中起着重要的作用。

它是连接城市地下管线的纽带。

本文结合浦锦路老中心河DN900倒虹管工程实例,系统地分析了倒虹吸管的施工过程,为相关研究提供一定的参考。

关键词:倒虹管;排水管道;施工技术;混凝土浇筑1工程概况浦锦路老中心河DN900倒虹管,位于芦恒路南侧,浦锦路的隔离带处,路中心向西6.5米,地面标高为4.25。

本工程DN900倒虹管底管段为12米。

两侧斜管(垂直投影面)每段为11.830米。

总长35.660米,底角为22.5°,倒虹管底部和弯管向上借转1米以下采用C25钢筋混凝土包管,向上复平弯管各设置C25钢筋混凝土支墩。

倒虹管复土层为1米,管中心为-2.222。

混凝土强度等级C25。

2 倒虹管施工方法2.1施工准备2.1.1施工用地本工程基本上在绿化带上施工,根据设计图纸,倒虹段长度为35米。

施工用地,倒虹段为35.66米,南北两侧各延伸10米,长度共55.66米。

东西段(宽度),西侧侧石起至路中心向东4米为止,共计宽为14米,计施工用地为779㎡。

根据现场实际情况,必须迁移隔离带中心处的树木约10支(南北向),便于施工。

2.1.2技术准备开工前及时与业主、设计、监理取得联系,做好设计交底和图纸审工作。

测量人员根据业主提供的原始水准高程,及里程桩号的接收工作,并做好工程的控制网桩的测量工作,同时做好水准高程的定位及闭合复测,并做好标识加强保护。

工程技术人员认真踏勘现场,了解地下管网及周围环境(各种构筑物,建筑物)情况,明确其具体位置和埋深。

根据本工程特点,编制施工进度计划,有计划合理安排各道施工工序,尽可能避免在施工中的各道工序之间相互矛盾。

2.2施工测量(1)据业主提供的原始高程引进施工现场,定位在已建的永久性构筑物上,并做好标识,来回闭合差在规定的范围内。

定期进行巡视,每月复测。

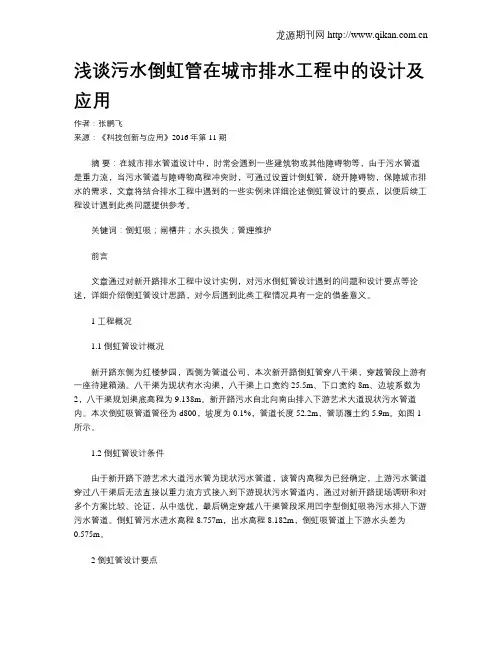

浅谈污水倒虹管在城市排水工程中的设计及应用

浅谈污水倒虹管在城市排水工程中的设计及应用

浅谈污水倒虹管在城市排水工程中的设计及应用作者:张鹏飞来源:《科技创新与应用》2016年第11期摘要:在城市排水管道设计中,时常会遇到一些建筑物或其他障碍物等,由于污水管道是重力流,当污水管道与障碍物高程冲突时,可通过设置计倒虹管,绕开障碍物,保障城市排水的需求,文章将结合排水工程中遇到的一些实例来详细论述倒虹管设计的要点,以便后续工程设计遇到此类问题提供参考。

关键词:倒虹吸;闸槽井;水头损失;管理维护前言文章通过对新开路排水工程中设计实例,对污水倒虹管设计遇到的问题和设计要点等论述,详细介绍倒虹管设计思路,对今后遇到此类工程情况具有一定的借鉴意义。

1 工程概况1.1 倒虹管设计概况新开路东侧为红楼梦园,西侧为管道公司,本次新开路倒虹管穿八干渠,穿越管段上游有一座待建箱涵。

八干渠为现状有水沟渠,八干渠上口宽约25.5m、下口宽约8m、边坡系数为2,八干渠规划渠底高程为9.138m。

新开路污水自北向南由排入下游艺术大道现状污水管道内。

本次倒虹吸管道管径为d800,坡度为0.1%,管道长度52.2m,管顶覆土约5.9m。

如图1所示。

1.2 倒虹管设计条件由于新开路下游艺术大道污水管为现状污水管道,该管内高程为已经确定,上游污水管道穿过八干渠后无法直接以重力流方式接入到下游现状污水管道内,通过对新开路现场调研和对多个方案比较、论证,从中选优,最后确定穿越八干渠管段采用凹字型倒虹吸将污水排入下游污水管道。

倒虹管污水进水高程8.757m,出水高程8.182m,倒虹吸管道上下游水头差为0.575m。

2 倒虹管设计要点2.1 倒虹管设计要求当污水管道穿过河道、旱沟或地下构筑物等障碍物时不能按照原设计高程通过时,可设置倒虹管,倒虹管的必要条件是上下游管道高程差大于倒虹管水头损失,只有该条件具备时才能设置倒虹管。

2.2 采用的倒虹管型式倒虹管有多折型和凹字型两种。

多折型倒虹管适用于河面或河滩较宽,河床较深的情况,一般采用明开挖施工,施工作业面较大;凹字型倒虹管多用于穿越沟渠、小河,障碍物面积深度较小的情况,可采用明开挖施工,也可采用顶管施工。

市政给排水工程中倒虹管的设计与应用

市政给排水工程中倒虹管的设计与应用

市政给排水工程中倒虹管的设计与应用摘要:在技术研究快速发展的时期,我国的基建事业出现了发展的新高潮和新形态。

基建事业的发展,也助推建筑业各项技术水平的飞速提升,市政给排水工程中的倒虹管技术就是其中之一。

倒虹管通常应用于市政给排水管道穿越河流、洼地等障碍物时,由于不能按原有的坡度埋设,而采用下凹的折线方式从障碍物下通过,是市政给排水管道系统能否正常运行的关键节点,倒虹管的设计应具有安全性、前瞻性,设计前期应进行现场踏勘,设计过程中应对管径管材选择进行技术经济比较。

此外,倒虹管设计应根据地形、地质、污水性质等作适当调整,合理确定管线位置,做到经济合理、技术安全,以期发挥倒虹管最大的应用价值,进一步完善地区的给排水系统。

关键词:市政给排水工程;倒虹管;设计;应用引言当前,我国各地区的城市都在迅速扩张,不仅人口数量大幅度增加,而且城市的面积也在快速扩张,体现出了非常明显的城市化趋势。

在这个过程中,各项基础建设也需要及时跟进,为城市提供各种功能,在这个基础上,城市才能保持稳定运行的状态,任何一种市政项目的缺失,都可能会导致城市发展受阻。

市政给水排水工程的主要作用,就是为城市提供给排水功能,满足人们的用水需求,对城市污水和雨水进行转移。

本文在对倒虹管的形式以及倒虹管的设计进行分析的基础上,详细阐述了提高市政给排水工程中倒虹管应用的措施,具体如下:1倒虹管的形式倒虹管式施工方法有以下优点:1)过河倒虹管建成后不影响河道的航运;2)寒冷地区的水下过河倒虹管不需考虑冻结问题;3)水下过河倒虹管对管径、地质条件、河宽等的适应性较强。

倒虹管通常有直管型与多折型两种形式。

直管型适用于河面与河滩较窄,或障碍物面积与深度较小的情况;多折型适用于河面与河滩较宽阔,河床深度较大的情况。

2市政给排水工程中倒虹管的设计2.1倒虹管定线及选址倒虹管在过河处往往会碰到桥梁基础等障碍物,桥梁规范并未规定其他建(构)筑物与其基础的最小水平间距,建议污水管线在过河时与桥梁基础的最小净距控制在5m以上。

黄埔江倒虹管工程泥水平衡顶管施工技术方案

黄埔江倒虹管工程泥水平衡顶管施工技术方案

黄埔江倒虹管工程泥水平衡顶管施工技术方案1、工程概况本工程为上海市污水治理二期1.1标黄浦江倒虹管工程,沿线共设有两座竖井,即一座工作井及一座接收井。

其中工作井位于浦东耀华支路三渣搅拌站内,西*黄浦江,东接耀华支路,接收井位于浦西龙华机场附近,西*丰溪路,东临黄浦江,南北分别与石化公司及电力公司相邻,见图1。

图1 合流二期1.1标倒虹管工程总平面、剖面图隧道部分为两条长度均为610m的平行顶管隧道,隧道坡度均为i=0.162%,两条隧道中心间距为5m,隧道顶最大覆土约24.8m。

顶管机将穿越宽510m的黄浦江,江中段隧道顶最小覆土约7.5m。

圆隧道首次采用隧道股份设计、制造的适用于各种软土地质的φ2660mm泥水平衡式顶管机顶进施工,顶管主顶机械总顶力为10000kN。

圆隧道结构全部采用"F"型预制钢筋混凝土管节,其外径2640mm,内径2200mm,每节长度为3000mm,相邻两管节间由特制接头承插连接,接缝防水采用由氯丁橡胶制成的齿形橡胶圈,衬垫材料为多层胶合板。

本工程范围内的土层及各地层土质物理力学指标,见表1。

地层土质物理力学指标表1层号土层名称层底标高含水量W(%)密度kN/m3孔隙比e凝聚力C(kPa)内摩擦角φ°地基承载力kPa①1填土3.5334.617.61.08①2冲填土-5.4733.817.81.03③灰色粘质粉土-10.0734.17.91.048.02990④1灰色淤泥质粘土-10.6747.717.21.3765④2灰色淤泥质粉质粘土夹砂-13.0735.417.81.0710.02480⑤2灰色砂质粉土-25.8731.717.90.993.028100⑤3灰色粉质粘土-42.6733.317.81.0420.0191002、泥水平衡顶管系统泥水加压平衡顶管工法的特征是在机械掘削式顶管前部的刀盘附近安装隔板,形成泥水压力仓,将加压的泥水送入泥水压力仓,使开挖面稳定,刀盘切削下来的土砂以泥水形式被输送到地面。

沉管法倒虹管施工方案

沉管法倒虹管施工方案

1 编制根据1.1《给排水管道工程施工及验收规范》GB50268-971.2 上海市政院C3 标详勘资料1.3 C3 标倒虹管设计图纸1.4 工程测量规范GB50026-931.5 工业金属管道工程施工及验收规范GB50224-952 工程概况2.1 概述配水管线C3 标管线穿越1#、2#、3#、4#、5#、7#、9#、12#河道采用倒虹管,河道均为水乡河网,河水流速较小,无明显流动,河道概况如下表:河道实测概况表2.2 工程地形、地貌本标段位于宁波鄞州区横街镇,城镇结合部位,离市政公路较远,水网密布区域。

即有地表为耕做土和养殖水域。

2.3 工程地质C3 地质详勘资料ZK42 在河道中,表层至下部依次为3.2m 厚淤泥,1.3m 厚粘土,17.0m 厚淤泥质粘土,均为淤泥地质。

地质状况描述2.4 气象水文东部沿海地区,属经典旳亚热带季风湿润气候区,季风明显,四季分明,总旳气候特性是温和、湿润、多雨。

气温宁波地处亚热带,四季分明,气温随季节变化明显。

常年平均气温16℃左右,南岸略高于北岸。

最热月为7 月,慈溪平均气温分别为28.2℃、28.3℃; 最冷月为1 月,平均气温分别为3.7℃、4.1℃。

极端最高气温为38.4-39.1℃,出目前7-8 月;极端最低气温为-10.6~-9.3℃。

出目前1 月份。

降水宁波累积年平均降水量分别为 1294.6mm、1220.2mm,其中6 月份最多,平均分别为177.6mm,173.4mm,12 月份至少,平均分别为46.3mm、40.5mm。

最数年降水量为1754.2~1810.7mm,至少年降水量为674.8~790.7mm。

秋冬季水位较低,无防洪任务,是倒虹作业旳好时期。

水流特性水流平缓,无急流,汛期以水位壅高为主。

3. 倒虹管工艺设计3.1 施工工艺流程3.2 施工次序安排根据目前场地移状况,河道宽度施工难易及PCCP 管互相配合,先施工4#5#3#7#河道,后序河道陆续施工。

上海地区市政排水管道倒虹管设计探讨

上海地区市政排水管道倒虹管设计探讨

上海地区市政排水管道倒虹管设计探讨摘要:本文首先简要介绍了市政排水工程中倒虹管设置的原因、形式,以及相关规范对倒虹管的要求,然后结合个人设计经验,详细总结上海地区排水管道倒虹管的设计,并着重分析其原因及利弊。

对于类似地区排水管道倒虹管的设计有一定借鉴意义。

关键词:排水管道倒虹管工程设计概述在市政排水工程设计中,排水管道(包括雨水管道、污水管道以及雨污水合流管道)遇到河道、谷地、以及其他公用管线等障碍物时,经常采用倒虹管的形式避让、穿越,因此,倒虹管的设计成为市政排水工程中的一个重要内容。

常见的倒虹管的型式主要有两种:“多折型”(见图1)和“凹字型”(见图2)【2】。

在《室外排水设计规范》(GB50014-2006)第4.11节倒虹管中,专门对倒虹管的设计作了较为详细的规定。

但是在实际工程设计中,不同地区客观条件不同,而不同工程师对规范的理解也并不完全相同,因此在具体工程设计上就存在很多不同之处。

本文将结合实际设计经验,对倒虹管的设计进行总结和剖析。

上海地区倒虹管的设计上海地区河道较多,排水管道设置倒虹管的情况非常常见。

对比以上规范条文,在上海地区倒虹管的设计主要有以下特点。

倒虹管一般采用一根。

在上海地区倒虹管一般采用“凹字型”,或者多折型和凹字型结合的“混合型”(见图3)。

与“多折型”相比,以上两种型式的倒虹管管道平接于出水检查井,较易于清通,且在管道正常运行时亦可完成清通,因此可以采用一根。

与“多折型”相比,在工程造价方面,“凹字型”和“混合型”进出水井较深,但是可以减少一根管道,同时又易于清通,因此,采用一根“凹字型”或“混合型”的倒虹管并无不妥之处。

倒虹管管径一般与上游管径相同。

倒虹管采用与上游管道相同的管径意味着倒虹管流速不大于上游管道的流速。

尤其污水管道,因为一般管道采用非满流设计,而倒虹管为满流,因此理论上,倒虹管段流速远小于上游管道流速。

尤其上海地区,因为地势平坦,污水管道坡度一般较缓,流速较低,相应倒虹管流速更低。

污水倒虹管设计优化及实例分析

污水倒虹管设计优化及实例分析

1 简介 随着城市化进程的建设快速发展,居民物质文化需求逐渐得到满足,但城市早期管网建设标准低,老旧城区排水管网合流或覆盖率低,加之年代久远,管道渗漏和破损的日趋严重,晴天污水入河、雨天污水处理厂超负荷运行污水溢流排河,造成水生态环境恶化,与人民日益增长的精神文化需求相矛盾十分突出。

近年来党十八大、十九大以及十四五规划均提出要加快黑臭水体整治力度、推广海绵城市建设,努力建成生态友好的人居环境。

完善排水管网系统,新建截污纳管工程为治理工程首要工作,新建管网与现有障碍物、管线交叉冲突时有发生,在竖向高差富余的前提下,常采取倒虹管进行避让,具有管道迁改工程量少,施工周期短的优点。

本文以东南某沿海发达城市新建截污管道项目倒虹管设计为例,对倒虹管设计过程中的要点及部分细节优化进行阐述。

2 项目概况 本工程属于沿河污水截污管道工程,完善地块排水系统,改善河道水环境,设计污水管道位于一条通航河道沿线的市政道路下,呈南北走向,河道及道路上部垂直横跨大型道路桥梁,为立体交通节点,地块周边有集中海鲜批发市场,住宅、商业等建筑密集。

大桥底部现有一根DN1200埋地供水主干管与新建DN600截污管高程冲突,为确保城市居民日常生活不受施工影响,截污管道降低标高,采用倒虹管经供水管下方通过。

3 倒虹管设计计算要点 倒虹管有凹字形和多折形两种常用形式,多折形常用于有一定距离和深度,开挖面宽敞的地方;凹字形倒虹适用于距离较窄,深度不大,可大开挖施工,也可用顶管等非开挖施工。

倒虹管管径不宜小于DN200,倒虹管流速应>0.9 m/s,倒虹管计算时,常因为无法获取管道运行准确数据,同时忽视对地块排水量的近远期复核和预测,仅仅按倒虹管上游管道管径、充满度、水力坡降推算得出转输流量,并依此计算倒虹管管径。

但结合地块实际流量和管道运行数据,与上述方法计算结果往往相差较大,甚至会得出需设置单管倒虹或双管倒虹两种截然不同的结果,按两种情况分别计算如下: 按规划要求倒虹管上游负担管径为DN400,充满度取0.65,水力半径R=0.12,水力坡降i=0.0015,粗糙系数0.013,管道流速公式采用曼宁(Manning)公式,,流量。

污水倒虹管设计及案例分析

污水倒虹管设计及案例分析

2 工程案例
2.1 工程简介
本工程 H路位于上海市,新建道路约 1.6km,新建 DN400污水
管道约 1.5km。本工程沿线有规划河道 4条,河道基本信息见表 1。
表 1 H路河道基本信息

河道名称
河口宽
河道规划规模 河底宽 河底高程 两次防汛抢险通道宽度
A河
55
25
-1.0
10×2
由于倒虹管从河底以下穿过,且根据相关要求一般管道与河 道净距需大于 1m,有些地方水务部分要求净距 2m以上,所以倒 虹管一般埋深较深,一般大于 6m。故设计为两根倒虹管过河时, 一般倒虹井设计 为 闸 门 井,以 便 于 水 流 切 换,发 挥 备 用 管 道 的 功 能。在实际的应用中,闸门井的设备平时基本处于闲置不用的状 态且无人管理保 养,若 倒 虹 管 发 生 故 障,一 般 也 是 发 生 在 管 道 运 行数年之后,此时 闸 门 也 会 因 为 老 化 等 使 用 起 来 并 不 方 便,有 些 甚至已经不能使 用,更 有 甚 者 部 分 设 备 被 偷,故 闸 门 井 并 不 一 定 能发挥其原设计的作用。而闸门井的占地一般比普通检查井大 近 2倍,造价高,且养护维修较普通检查井麻烦。综合以上考虑, 在实际应用中,一 般 航 道 会 设 计 为 两 根 管 道 倒 虹 过 河,而 其 他 一 般河道则采用一根管道过河。
1.2 倒虹管根数
根据《室外排水设计规范》[1]4.11.1条,通过河道的倒虹管, 不宜少于两条;通 过 谷 底,旱 沟 或 小 河 的 倒 虹 管 可 采 用 一 条。 其 条文解释:倒虹管宜设置两条以上,以便一条发生故障时,另一条 可继续使用。平时 也 能 逐 条 清 通。 通 过 谷 地,旱 沟 或 小 河 时,因 维修难度不大,可采用一条。

关于倒虹吸管设计的探讨

关于倒虹吸管设计的探讨

筑龙网 w w w .z h u l o n g .c o m关于倒虹吸管设计的探讨摘 要:阐述了倒虹吸管在公路工程使用中存在的问题,分析了一些设计的优缺点,提出了一种新的设计方案。

使用证明,新方案防淤、防漏效果好,可靠性高,构造合理,便于维护。

主题词:倒虹吸管 防淤・防漏 设计倒虹吸管是公路工程中的常用构筑物之一。

在公路工程建设中,新建公路与原有沟渠产生交叉是常有的事。

而受公路技术标准和工程造价等因素的制约,当原有沟渠的高度影响公路的建设和使用时,一些原有沟渠被截断,但由于灌溉等原因又必须继续使用,这时就需要修建倒虹吸管将被截断的沟渠再连通。

1 倒虹吸管存在的问题 1)淤塞问题倒虹吸管的结构特点是进口水位高于出口水位,且进出口对管身存在水头差,流水线成"U"字形,它的工作原理是由于进口水压大于出口水压,其压力差使涵管内的水产生流动。

由于倒虹吸管的洞身底部较两端进出口都低,洞身内长期积水,进人管内的泥砂很容易沉淀淤积,时间一长就有可能使整个涵洞淤塞堵死,而且一旦发生淤塞,清淤处理工作将非常困难。

所以必须采取一些有效措施来防止淤塞的发生。

2)渗漏水问题根据以往的设计,往往以涵身为过水通道,由于倒虹吸管的上部填土往往都很薄,一般在0.5m 左右,盖板直接受行车荷载作用,最易产生裂缝甚至开裂。

这对于一般无压力涵影响并不大,但倒虹吸管内在有水时将产生较大压力,流水在本身压力下将上侵路基,降低其承载力,使该处路面产生下陷、唧泥、翻浆现象。

这在倒虹吸的设计中一直是一个难于解决的问题。

2 倒虹吸管一般的防淤设计及其缺点一般防淤设计有二种型式:1)在洞身进口处设置沉砂井(图1)。

沉砂井的底部较倒虹吸管身底部低,能使泥砂在井底沉积下来,避免进入洞身起到防淤作用。

沉砂井的缺点是须定期检查筑龙网 w w w .z h u l o n g .c o m 清淤,且清淤工作困难,只能用于进出口与洞身高差不大的倒虹吸管。

上海城市排水管材探讨

上海城市排水管材探讨
题 11
1、混凝土管 ——接口问题
? 80年代,上海市政局引进柔性接口,改善排水管 道接口渗漏的愿望,已经有20年了。但是,问题 还是没有解决。接口渗漏还很普遍。
? 柔性接口形式,往往是:砼-橡胶-砼(铁)。
? 止水靠被管接口间隙压缩了的橡胶圈。压缩率 20%-40%为较合适的压缩率。压缩率太小,止 不住水;太大,则施工困难,甚至损坏管接口。
? 产品质量:对混凝土管的接口精度和塑料 管、夹砂管的环刚度,从严把关。不能以 次充好,以弱代强。
? 施工质量:混凝土管的接口必须安装到位, 不容许用刚性腰箍的方式掩盖接口缺陷。 塑料管、夹砂管的埋设,必须用合理的回 填材料,必须分层夯实。
? 落实产品验收、施工监理、行业管理、质 量追溯、规范规程及技术研讨等环节。
上海城市排水管材探讨
1
一 从历史视角看上海
排水管材的发展
2
旧上海的排水管道
起源
3
起源
19世纪60年代初,上海开始采用砖砌沟槽 排水。
1870年代开始,开槽埋管排水。先用陶土 管。
1887年,公共租界首次从英国进口水泥排 水管,以替代陶土管。
1890年,上海工部局在苏州河与泥城浜汇 合处建立工场,生产圆形的水泥雨水管。 1891年,生产了蛋形污水管,铺设在武 昌路。
21
建议2 加固和修复老管道
建议:在繁忙的地 段,可以采用非 开挖修复。
英国早在20多年 前,已制定了完 整的地下管道非 开挖修理的技术 标准。就修理方 法、使用材料以 及现场的技术管 理方法等进行了 严格的规定。
22
检测车种种
其他检测手段种种: ?目测法 ?声波法 ?烟雾法 ?染色法 ?磅水法 ?河狸(beaver)法

浅谈污水倒虹管的设置与应用

浅谈污水倒虹管的设置与应用

浅谈污水倒虹管的设置与应用摘要:污水倒虹管,作为污水管穿越障碍的措施,是污水管网上的重要节点。

因此,倒虹管的设置应充分考虑其走线合理、排水顺畅、维修方便、经济安全等因素。

本文介绍了倒虹管的前期工作及设计要点,并结合惠州大亚湾区疏港大道污水工程倒虹实例进行分析计算。

同时在倒虹管现场施工和日常维护管理中提出相关要求。

关键词: 倒虹管设计计算施工清淤维护一、前言在我们城市建设中,市政污水管网是一个完整的系统。

但由于城市地下管网跟不上地面建设的进度,致使局部新建区域无污水管网系统的情况。

因此,为避免城市污水直接排入河流,必须要完善污水管网的整个系统。

但是我们经常遇到新旧管网的衔接会遇到河流、山涧、洼地或地下构筑物等障碍物,以至于不能按平坦地区的坡度和埋深参数进行设计和施工。

因此,我们提出了倒虹管的概念,即排水管渠遇到河流、山涧、洼地或地下构筑物等障碍物时,管道不能按原有坡度埋设,而是以下凹的折线方式从障碍物下通过,这种管道称为倒虹管。

二、倒虹管的设计倒虹管由进水井、管道及出水井三部分组成。

在进行倒虹管设计时应注意以下几方面:1、设计前期工作在实际工程中,倒虹管的设计复杂,需要考虑的问题很多,主要有以下四个方面:(1)通过排水量确定倒虹管的大小和根数。

(2)确定倒虹管穿越障碍物的大致位置。

(3)在选好穿越位置后对倒虹管穿越障碍物处的地形环境进行实地测量。

(4)对选择好的穿越线地下的地质情况进行详细勘探。

2、设计要点倒虹管的设计应从实际工程出发,其设计要点讲究的是走线合理、排水顺畅、维修方便、经济安全。

(1)设计倒虹管走线。

确定倒虹管的路线时,应尽可能与障碍物正交通过,以缩短倒虹管的长度,并应选择通过河道的地质条件好的地段,不易被水冲刷地段及埋深小的部位敷设。

(2)设计倒虹管的条数。

设计穿过河道的倒虹管一般不宜少于两条,当近期水量不能达到设计流速时,可使用其中的一条,暂时关闭一条。

穿过小河、旱沟和洼地的倒虹管,可敷设一条工作管道。

黄浦江倒虹管工程设计_曹晶

黄浦江倒虹管工程设计_曹晶
1.15~1.35
1.00~1.25
3 工程设计
倒虹管是管道工程通过河道、谷地、旱洞或地 下构筑物等障碍物时的一种特殊的构筑物。设计 倒虹管时应保证安全、水流畅通,防止管道堵塞[1]。
根据倒虹管与上、下游管道的高程位置可分 为“ 上 倒 虹 ”和“ 下 倒 虹 ”[2];根 据 倒 虹 管 的 系 统 外 观 形 式 可 分 为“ 元 宝 式 ”和“ 扁 担 式 ”;倒 虹 管 的 施 工工艺有开挖、沉管、顶管、盾构、拖拉等 多 种 方 法。
该工程设置 2 根 Ф2 200 mm 黄浦江倒虹管 有以下两个作用:
(1) 鉴于合流制截流系统中旱流污水量和设 计合流截流污水量的数值差异较大,为保证黄浦 江倒虹管在旱流和合流截流的情况下均能正常运 行,设计中设置 2 根倒虹管,分别使用于旱流和合 流截流两种情况,以保证倒虹管内有较好的水力 状况。当旱流时,运行其中 1 根倒虹管,且定期轮 换使用,互为备用;当合流截流时,则 2 根倒虹管 一起运行。
经实地测量资料获悉,倒虹管过黄浦江时该 断面的现状河床底最深深度约为 - 10.5 m。黄浦江 下游河道为规划疏浚河道,因此规划河床深度要 大于现状河床深度。因为龙华机场黄浦江倒虹管 过江处的河床位置不属于规划疏浚河道,且该处 的河流冲刷和淤积情况一般,所以该处的规划河 床深度与现状河床深度相近。 3.4.3 高程计算
浦西截流收集系统主要是通过浦西污水截流总管以及浦西总线来接纳卢湾徐汇区个合流制排水系统的污水及初期雨水并与龙华机场的污水汇合后自黄浦江龙华机场处过江通过浦东南线sa泵站的提升接入浦东南线污水总管再沿耀华支路济阳路南下至外环线与南支线即浦西吴泾闵行等地区的污水汇合随后沿外环线向南通过建平路连通管往北进入浦东中线总管沿中线总管向东至白龙港污水处理厂与原南干线污水合并处理后排入长江

凹型倒虹管的设计要点与实例分析

凹型倒虹管的设计要点与实例分析

凹型倒虹管的设计要点与实例分析
冉贞俊;张传雷
【期刊名称】《水利技术监督》
【年(卷),期】2012(020)001
【摘要】水务一体化后,城市水务工程设计、施工、监督管理中常遇到倒虹管.城市排水管道遇到障碍物,如穿过河道、铁路等地下设施时,管道不能按原有坡度埋设,而是以下凹的折线方式从障碍物下通过,这种管道称为倒虹管.本文介绍了倒虹管的前期工作及设计要点;并结合某城市水处理厂配套截污干管工程实例从三个方面进行了分析;在发挥倒虹管穿越障碍物作用的同时,设计上还应充分考虑其走线合理、排水顺畅、维修方便、经济安全等因素.
【总页数】3页(P46-48)
【作者】冉贞俊;张传雷
【作者单位】深圳市建筑设计研究总院有限公司,深圳518000;深圳市水务工程质量监督站,深圳518036
【正文语种】中文
【中图分类】TU992
【相关文献】
1.污水倒虹管设计要点与实例分析
2.倒虹管设计要点分析与凹字型倒虹管实例
3.D26型凹底平车凹底架折角方案模拟试验研究
4.地下污水处理厂结构设计要点与实例分析
5.污水倒虹管设计优化及实例分析
因版权原因,仅展示原文概要,查看原文内容请购买。

黄浦江大型排污倒虹管防淤的建议措施

黄浦江大型排污倒虹管防淤的建议措施

黄浦江大型排污倒虹管防淤的建议措施
陈祖军;韦鹤平
【期刊名称】《中国给水排水》
【年(卷),期】2001(17)1
【摘要】针对上海市吴闵污水外排工程中穿越黄浦江大型倒虹管可能出现的泥沙淤积问题进行了模型试验 ,结果显示在目前运行状况下管内会存在严重淤积 ,必须调整运行工况。

就模型试验及理论分析结果 ,结合越江倒虹管前泵站的实际运行能力 ,提出了最低运行流量标准及几点管理措施。

【总页数】4页(P57-60)
【关键词】泥沙淤积;水力模型;运行;排污倒虹管
【作者】陈祖军;韦鹤平
【作者单位】同济大学污染控制与资源化研究国家重点实验室
【正文语种】中文
【中图分类】TU992.23
【相关文献】
1.吴闵污水外排工程黄浦江倒虹管防淤措施分析 [J], 钱达仁;刘成;韦鹤平
2.大型倒虹井的防淤措施 [J], 郭志清
3.大型污水管道倒虹管防淤措施的分析和试验 [J], 何耘;刘成;韦鹤平
4.南淝河污水倒虹管设计防淤措施 [J], 王矛矛
5.黄浦江倒虹管内泥沙冲淤的浑水模型试验研究 [J], 陈祖军;韦鹤平;刘成
因版权原因,仅展示原文概要,查看原文内容请购买。

倒虹管设计中应注意的几个问题

倒虹管设计中应注意的几个问题

倒虹管设计中应注意的几个问题
程峻峰
【期刊名称】《当代建设》
【年(卷),期】2000(000)006
【摘要】给排工程设计规范和手册中,对倒虹管的敷设方式、管材选择、流速、进出水井的布置等几个方面都有明确的规定,对进出水井水位差和各种水头损失的计算也有详细的计算公式。

倒虹管的设计必须遵从上述规定,但以下几个方面的问题,在设计过程中应予以考虑。

1.管道的埋深和基础规范和手册中规定管道的埋设深度,水平管外距规划河底不小于 0.5m。

在工程设计中应根据具体情况确定管道埋深,一般来说,在通航的河道水下管道埋设深度不小于 2.0m,在不通航的河道水下管道埋设深度不小于 1.0m。

值得注意的是,规划河底高程与河床的实际高程往往相差很大,对于河道实际深泓高程低于规划高程的情况,应以实际深泓高程作为确定管
【总页数】2页(P22-49)
【作者】程峻峰
【作者单位】合肥市市政设计院
【正文语种】中文
【中图分类】D6
【相关文献】
1.铁路勘察设计中改移道路设计应注意的几个问题 [J], 陈厚文
2.浅谈计算机教学中教师的主导作用 --"C程序设计"教学中教师应注意的几个问题[J], 马宁
3.工业厂房暖通设计中应注意的几个问题 [J], 张邵琼
4.防水板基础在设计中应注意的几个问题 [J], 吴君俊
5.基于“最近发展区”理论的教学设计探析——从“最近发展区”理论谈教师在教学设计中应注意的几个问题 [J], 王应密;吕莉
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

上海地区市政排水管道倒虹管设计探讨
摘要:本文首先简要介绍了市政排水工程中倒虹管设置的原因、形式,以及相关规范对倒虹管的要求,然后结合个人设计经验,详细总结上海地区排水管道倒虹管的设计,并着重分析其原因及利弊。

对于类似地区排水管道倒虹管的设计有一定借鉴意义。

关键词:排水管道倒虹管工程设计
概述
在市政排水工程设计中,排水管道(包括雨水管道、污水管道以及雨污水合流管道)遇到河道、谷地、以及其他公用管线等障碍物时,经常采用倒虹管的形式避让、穿越,因此,倒虹管的设计成为市政排水工程中的一个重要内容。

常见的倒虹管的型式主要有两种:“多折型”(见图1)和“凹字型”(见图2)【2】。

在《室外排水设计规范》(GB50014-2006)第4.11节倒虹管中,专门对倒虹管的设计作了较为详细的规定。

但是在实际工程设计中,不同地区客观条件不同,而不同工程师对规范的理解也并不完全相同,因此在具体工程设计上就存在很多不同之处。

本文将结合实际设计经验,对倒虹管的设计进行总结和剖析。

上海地区倒虹管的设计
上海地区河道较多,排水管道设置倒虹管的情况非常常见。

对比以上规范条文,在上海地区倒虹管的设计主要有以下特点。

倒虹管一般采用一根。

在上海地区倒虹管一般采用“凹字型”,或者多折型和凹字型结合的“混合型”(见图3)。

与“多折型”相比,以上两种型式的倒虹管管道平接于出水检查井,较易于清通,且在管道正常运行时亦可完成清通,因此可以采用一根。

与“多折型”相比,在工程造价方面,“凹字型”和“混合型”进出水井较深,
但是可以减少一根管道,同时又易于清通,因此,采用一根“凹字型”或“混合型”的倒虹管并无不妥之处。

倒虹管管径一般与上游管径相同。

倒虹管采用与上游管道相同的管径意味着倒虹管流速不大于上游管道的流速。

尤其污水管道,因为一般管道采用非满流设计,而倒虹管为满流,因此理论上,倒虹管段流速远小于上游管道流速。

尤其上海地区,因为地势平坦,污水管道坡度一般较缓,流速较低,相应倒虹管流速更低。

因此,上海地区倒虹管理论上应该淤塞严重。

但实际并非如此,因为倒虹管内流速和冲刷力为一对互为制约的因素,在两种因素的作用下,倒虹管淤积到一定程度后到达平衡状态,不再淤积,因此并不影响正常使用。

但个人认为,通过淤积缩小倒虹管管径不如设计上直接采用缩小一档管径,这既可以满足使用,又可以减少工程造价。

倒虹管顶距规划河底一般不小于1m。

上海地区河道较多,根据地方规范,穿越非通航河道,倒虹管管顶距离规划河底不小于1m;穿越通航河道,倒虹管管顶距离规划河底不小于1.5m。

倒虹管一般不设置事故排出口。

在上海地区,很少见到倒虹管设置事故排出口。

主要有以下考虑:1.考虑到倒虹管工作的稳定性,一般的重力流排水收集管道,没有必要设置事故排出口;2.对于重要的管道,为保障倒虹管安全运行,可以设置备用倒虹管。

倒虹管进出水井没有特殊设计与一般检查井无异,且进出水检查井不设置闸槽或闸门。

由于“凹字型”和“混合型”的倒虹管易于清理,因此倒虹管进出水检查井与一般检查井无异;倒虹管只采用了一根,所以也没有设置闸槽及阀门的意义。

倒虹管进水井前检查井设沉泥槽。

倒虹管进水井前检查井设置沉泥槽,可以避免粒径较大的泥沙进入倒虹管。

对于“凹字型”和“混合型”的倒虹管,个人认为出水井也应该设置沉泥槽,可用于收集倒虹管清理时排出的泥沙。

自流排河雨水倒虹管,上下游管道标高设计一般不考虑倒虹水头损失。

倒虹管因为管道及检查井内水流转折,因此水头一般直线管道水头损失大。

但在上海地区,自流排河的雨水倒虹管,在确定上下游管道标高时,一般不计入倒虹管水头损失。

这主要因为上海地区河道水位普遍较高,出水口一般为淹没出流,因此降雨时雨水管一般处于压力流状态,水流的动力来自排水地面与河道水面的高差,在这种状态下,管道坡度已经没有意义,因此,调整倒虹管上下
游管道高差一样失去作用。

结论
但在上海地区实际工程设计中,倒虹管的设计在参照规范条文的同时,融入了更多地方经验和特色,而实践证明,运行效果良好。

因此,对于类似地区倒虹管的设计有一定的借鉴意义。

注:文章内所有公式及图表请用PDF形式查看。
