1-半导体发光材料与器件

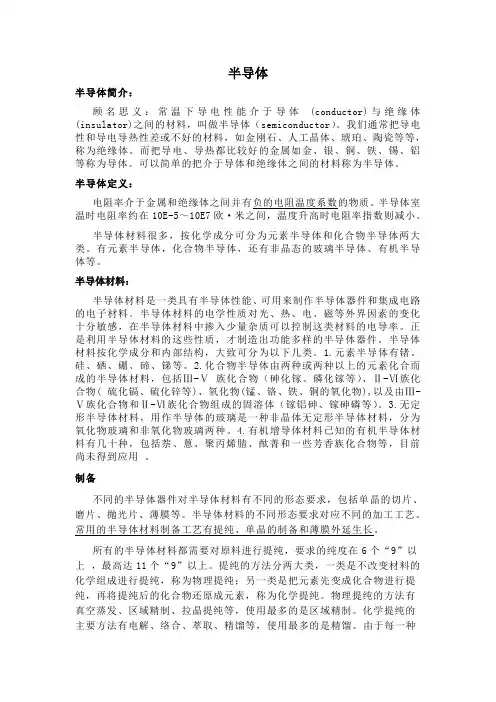

半导体
半导体半导体简介：顾名思义：常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料，叫做半导体（semiconductor）。
我们通常把导电性和导电导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。
而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。
可以简单的把介于导体和绝缘体之间的材料称为半导体。
半导体定义：电阻率介于金属和绝缘体之间并有负的电阻温度系数的物质。
半导体室温时电阻率约在10E-5～10E7欧·米之间，温度升高时电阻率指数则减小。
半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。
有元素半导体，化合物半导体，还有非晶态的玻璃半导体、有机半导体等。
半导体材料：半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电路的电子材料。
半导体材料的电学性质对光、热、电、磁等外界因素的变化十分敏感，在半导体材料中掺入少量杂质可以控制这类材料的电导率。
正是利用半导体材料的这些性质，才制造出功能多样的半导体器件。
半导体材料按化学成分和内部结构，大致可分为以下几类。
1.元素半导体有锗、硅、硒、硼、碲、锑等。
2.化合物半导体由两种或两种以上的元素化合而成的半导体材料，包括Ⅲ-Ⅴ族化合物（砷化镓、磷化镓等）、Ⅱ-Ⅵ族化合物( 硫化镉、硫化锌等)、氧化物(锰、铬、铁、铜的氧化物),以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。
3.无定形半导体材料，用作半导体的玻璃是一种非晶体无定形半导体材料，分为氧化物玻璃和非氧化物玻璃两种。
4.有机增导体材料已知的有机半导体材料有几十种，包括萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，目前尚未得到应用。
制备不同的半导体器件对半导体材料有不同的形态要求，包括单晶的切片、磨片、抛光片、薄膜等。
半导体材料的不同形态要求对应不同的加工工艺。
常用的半导体材料制备工艺有提纯、单晶的制备和薄膜外延生长。
半导体照明之基本常识
LED基本常识(一)半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。
若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：允许加的最大的正向直流电流。
超过此值可损坏二极管。
（3）最大反向电压VRm：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏。
半导体光电子材料与器件教学大纲
附件2：《半导体光电子材料与器件》教学大纲（理论课程及实验课程适用）一、课程信息课程名称（中文）：半导体光电子材料与器件课程名称（英文）：Semiconductor Optoelectronic materials and devices课程类别：选修课课程性质：专业方向课计划学时：32（其中课内学时：40 ，课外学时：0）计划学分：2先修课程：量子力学、物理光学、固体物理、激光原理与技术、半导体物理等选用教材：《半导体物理学简明教程》，孟庆巨胡云峰等编著，电子工业出版社，2014年6月，非自编；普通高等教育“十二五”规划教材，电子科学与技术专业规划教材开课院部：理学院适用专业：光电信息科学与工程、微电子学等专业课程负责人：梁春雷课程网站：无二、课程简介（中英文）《半导体光电子材料与器件》是光电信息科学与工程本科专业的专业课。
学习本课程之前，要求学生已经具有量子力学、热力学与统计物理、固体物理和半导体物理方面的知识。
本课程论述基于电子的微观运动规律为基础的各种半导体器件的工作原理。
其核心内容是硅光电子器件的工作原理和设计方法。
本课程的目的是让学生了解和掌握半导体器件相关的物理知识，熟练掌握各种常见半导体器件参数与器件的结构参数和材料参数之间的关系。
能够使用典型的光电子器件进行光电探测。
初步具备新型器件的跟踪研究能力和自主开发能力。
Semiconductor Optoelectronic Materials and Devices is the course designed for the undergraduate students of optoelectronic information science and engineering specialty. Before taking this class, the students are required to have the knowledge of quantum mechanics, thermodynamics and statistical physics, solid state physics and semiconductor physics.The class will discuss the principles of working of all kinds of Semiconductor devices based on the microscopic movement of electron. The main content will be the principle of working and the method of design of optoelectronic devices base on silicon. The purpose is to let the students understand and master physical knowledge related to the semiconductor devices, skillfully master all kinds of relations of semiconductor devices parameters with structural parameter and material parameter. The students are requires to be able to employ some typical devices for photoelectric detection, also they will be able to have the basic ability to follow and develop new devices.三、课程教学要求序号专业毕业要求课程教学要求关联程度1 工程知识本课程注重培养学生理论联系实际的能力、科学研究的思想方法、创新能力以及工程实践能力等。
半导体照明技术
半导体照明技术
三、高亮度发光二极管芯片构造
刚开始研制成旳高亮度LED，都是在半导体激光器件中已
成熟采用旳双异质结构造，这种构造生长旳特点是生长轻易，
提升发光效率旳效果明显，它旳特制双异质构造形成旳势垒将
注入旳载流子限制在复合区内，大大提升了发光复合效率。但
为了提升发光效率，又对芯片构造进行了许多新旳改善，详细
半导体照明技术
4、色温 色温旳特征能够用色坐标（X、Y）来量化，根据X、Y值
能够得杰出温或有关色温。如混合485nm(蓝光)和583nm (橙 黄光)，可得到色温大约为4000K旳白色光。对于三色白光源 来说，能够调整三色旳成份来控制光源旳色温。目前经过调 整LED或荧光粉旳波长和带宽以及相应成份能够得到从低到 高色温区旳所用白光。所以对于半导体照明光源来说，色温 也不是困难。
发光波长与构成x间符合关系式：
1.24 103 1.43 1.23x
综合考虑外量子效率与x旳关系和人眼是视觉敏捷度， 存在一种最佳旳构成x值x=0.4，得到最高旳发光亮度，波长 为650-660nm。
半导体照明技术
四、镓铝砷
1、Ga1-xAlxAs是GaAs和AlAs旳固溶体。当x=0.35时由直接 跃迁变成间接跃迁。
半导体照明技术
五、铝镓铟磷
1、(AlxGa1-x)yIn1-yP，y约为0.5时，其晶格常数几乎完美地与 GaAs匹配。在GaAs上生长旳高质量(AlxGa1-x)0.5In0.5P薄膜是半 导体照明中主要旳异质构造材料。
2、直接带隙到间接带隙旳转变出目前x=0.65，相应于带隙能 量2.3eV，所以能得到656nm到540nm范围内旳光发射。用它制 成旳发光二极管得到了可见光中最高旳发光效率，在614nm到 达108lm/W。
半导体发光器件-LD和LE
contents
目录
• 引言 • LD（激光二极管） • LE（发光二极管） • LD与LE的性能比较 • LD与LE的优缺点分析 • LD与LE的未来展望
01 引言
半导体发光器件简介
半导体发光器件是指利用半导体材料 作为发光介质，通过注入载流子（电 子和空穴）实现发光的一种固态电子 器件。
高效能
LD具有高光电转换效率，能够将更多 的电能转化为光能，从而减小了能源 消耗。
LD的优缺点
• 长寿命：LD的寿命通常较长，能够保证长时间的 使用。
LD的优缺点
价格较高
定向性强
相对于LED，LD的价格较高，这可能 会增加产品的成本。
由于LD的光束具有高度的定向性，因 此在某些需要散射光的场合不太适用。
受激发射
在激光二极管中，电子在受到光 或电的激发后，跃迁到高能级， 当高能级电子向低能级跃迁时，
会释放出光子，形成激光。
谐振腔
激光二极管内部通常包含两个反 射镜，形成谐振腔，使光子在反 射镜之间来回反射，不断增强光
子能量，最终形成激光输出。
注入电流
激光二极管需要一定的注入电流 才能工作，电流通过激光二极管 的P-N结，产生电子和空穴对， 这些电子和空穴对在受到激发后
高效化
提高LE的发光效率和降低 能耗，实现更节能环保的 照明。
多色化
开发不同材料的LE，实现 多彩照明，丰富人们的视 觉体验。
04 LD与LE的性能比较
发光效率
01
02
03
LD的发光效率通常高于 LE，因为LD的芯片结构 更简单，发光效率更高。
LD的发光效率可以达到 100 lm/W以上，而LE的 发光效率一般在50-70

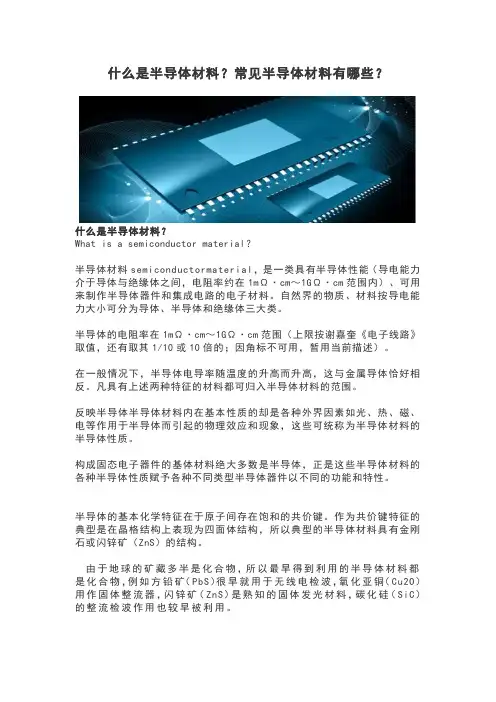

什么是半导体材料？常见半导体材料有哪些？
什么是半导体材料？常见半导体材料有哪些？什么是半导体材料？What is a semiconductor material？半导体材料semiconductormaterial，是一类具有半导体性能（导电能力介于导体与绝缘体之间，电阻率约在1mΩ·cm～1GΩ·cm范围内）、可用来制作半导体器件和集成电路的电子材料。
自然界的物质、材料按导电能力大小可分为导体、半导体和绝缘体三大类。
半导体的电阻率在1mΩ·cm～1GΩ·cm范围（上限按谢嘉奎《电子线路》取值，还有取其1/10或10倍的；因角标不可用，暂用当前描述）。
在一般情况下，半导体电导率随温度的升高而升高，这与金属导体恰好相反。
凡具有上述两种特征的材料都可归入半导体材料的范围。
反映半导体半导体材料内在基本性质的却是各种外界因素如光、热、磁、电等作用于半导体而引起的物理效应和现象，这些可统称为半导体材料的半导体性质。
构成固态电子器件的基体材料绝大多数是半导体，正是这些半导体材料的各种半导体性质赋予各种不同类型半导体器件以不同的功能和特性。
半导体的基本化学特征在于原子间存在饱和的共价键。
作为共价键特征的典型是在晶格结构上表现为四面体结构，所以典型的半导体材料具有金刚石或闪锌矿（ZnS）的结构。
由于地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物，例如方铅矿（PbS）很早就用于无线电检波，氧化亚铜（Cu2O）用作固体整流器，闪锌矿（ZnS）是熟知的固体发光材料，碳化硅（SiC）的整流检波作用也较早被利用。
硒（Se）是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。
元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。
中国的半导体研究和生产是从1957年首次制备出高纯度（99.999999%～99.9999999%）的锗开始的。
采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。
高迁移率有机半导体材料与器件的研究 2023国家自然科学奖
高迁移率有机半导体材料与器件的研究2023国家自然科学奖1. 引言1.1 概述随着信息技术的迅速发展，有机半导体材料作为一种新型材料，引起了广泛的关注和研究。
高迁移率有机半导体材料是近年来研究的热点之一，其在电子器件领域具有广阔的应用前景。
本文将重点探讨高迁移率有机半导体材料与器件的研究，并对2023国家自然科学奖对该领域研究的支持和影响进行分析。
1.2 研究背景传统的硅基半导体材料具有成熟稳定的性能和制备工艺，但在柔性电子、可穿戴设备等领域存在局限性。
相比之下，有机半导体材料具有轻质、柔性可弯曲、低成本等优势，因此被认为是未来电子器件发展的重要方向之一。
然而，传统有机半导体材料通常具有较低的载流子迁移率，限制了其在高性能电子器件中的应用。
为了解决这个问题，高迁移率有机半导体材料被提出并广泛研究，以期实现高性能有机器件的制备。
1.3 目的和意义本文旨在系统地介绍高迁移率有机半导体材料及其相关器件的研究进展，并探讨其在电子器件领域的应用前景。
同时，文章将对2023年国家自然科学奖对于该领域研究的支持和影响进行分析，以便更好地了解该领域的最新发展和未来趋势。
相信通过本文的阐述，可以进一步推动高迁移率有机半导体材料与器件的研究，在相关领域取得更多重要突破，并为推动我国信息技术产业发展贡献力量。
以上是“1. 引言”部分内容，接下来将详细阐述“2. 高迁移率有机半导体材料的特点与应用”的相关内容。
2. 高迁移率有机半导体材料的特点与应用2.1 高迁移率有机半导体材料的概念高迁移率有机半导体材料是一类具有高电子或空穴迁移率的有机化合物。
相比传统无机半导体材料，高迁移率有机半导体材料在电子输运速度、可加工性和柔性等方面具备显著优势。
这些材料通常由有机分子或聚合物构成，其分子结构可以被调控和设计以实现更高的载流子迁移率。
2.2 材料特性与性能分析高迁移率有机半导体材料展示了许多独特的特性和优良的性能，使其在各种领域中拥有广泛的应用前景。
半导体光学
半导体激光器的应用领域及市场需求
应用领域
市场需求
• 通信：光纤通信、无线通信等
• 高功率、高效率、窄线宽半导体激光器的需求持续增长
• 医疗：激光手术、激光诊断等
• VCSEL、量子阱激光器等新型激光器的市场需求不断涌
• 科研：光谱分析、光学测量等
现
• 制造：激光加工、激光打印等
半导体光子学的应用前景及挑战
应用前景
挑战
• 光通信：实现高速、高容量、长距离的光通信传输
• 半导体光子学理论体系的完善和发展
• 光计算：实现高速、低功耗的光计算处理
• 半导体光子学器件的研制和优化
• 光传感：实现高灵敏度、高分辨率的光传感检测
• 半导体光子学技术在新兴领域的应用拓展
05
半导体光通信技术与应用
• 光电晶体管：利用半导体晶体管结构实现光信号的探测
半导体光探测器的技术进展及发展趋势
技术进展
发展趋势
• 高灵敏度、高速率、宽响应范围半导体光探测器的研制
• 半导体光探测器的集成化、片上化
• PIN光电二极管、雪崩光电二极管（APD）、光电晶体管
• 半导体光探测器在新兴领域的应用拓展
等新型光探测器的应用
• 间接跃迁：电子先从价带跃迁到中间能带，再从中间能带跃迁到导带，吸收光子能量
发光过程
• 辐射复合：电子从导带跃迁回价带，释放出光子，发生辐射复合发光
• 荧光发光：电子在导带中的能量损失，通过非辐射复合过程跃迁回价带，释放出光子，发
生荧光发光
• 磷光发光：电子在导带中的能量损失，通过非辐射复合过程跃迁到中间能带，再从中间能
• 受材料的能带结构、电子浓度等因素影响
半导体材料最新ppt课件[文字可编辑]
![半导体材料最新ppt课件[文字可编辑]](https://img.taocdn.com/s3/m/c3e61302c1c708a1294a4450.png)
1.2.2 化合物半导体：
?化合物半导体材料的种类繁多，性能各异，因此用途也就多种多样。 ?化合物半导体按其构成的元素数量可分为二元、三元、四元等。 ?按其构成元素在元素周期表中的位置可分为III-V 族、II-IV-V族等等。 ?如果要问哪些化合物是半导体，哪些不是，有没有规律性？应该回答说，规律性 是有的，但还没有找到一个严密的公式可以毫无例外地判断某个化合物是否属于半 导体。 ?常用的方法是先找到一个已知的化合物半导体，然后按元素周期表的规律进行替 换（参照图1.1） 。
1.2.3 固溶半导体
?由两个或两个以上的元素构成的具有足够的含量的固体溶液，如果具有半导体性质， 就称为固溶半导体，简称固溶体或混晶。 ?因为不可能作出绝对纯的物质，材料经提纯后总要残留一定数量的杂质，而且半导 体材料还要有意地掺入一定的杂质，在这些情况下，杂质与本体材料也形成固溶体， 但因这些杂质的含量较低，在半导体材料的分类中不属于固溶半导体。 ?另一方面，固溶半导体又区别于化合物半导体，因后者是靠其价键按一定化学配比 所构成的。固溶体则在其固溶度范围内，其组成元素的含量可连续变化，其半导体及 有关性质也随之变化。 ?固溶体增加了材料的多样性，为应用提供了更多的选择性。 ?为了使固溶体具有半导体性质常常使两种半导体互溶，如Si1-xGex（其中x <1)；也 可将化合物半导体中的一个元素或两个元素用其同族元素局部取代，如用Al来局部取 代GaAs中的Ga，即Ga1-xAlxAs，或用In局部取代Ga，用P局部取代As形成Ga1xInxAs1-yPy 等等。 ?固溶半导体可分为二元、三元、四元、多元固溶体；也可分为同族或非同族固溶体 等（见表1.1 ）。
薄膜在半导体材料中占有重要的地位。 ?在熔体生长单晶的方法出现不久，就开始了汽相生长薄膜的工作。但直到硅晶 体管的平面工艺出现以后，硅的外延生长才被提上了日程，因为这种器件要求 在一个有一定的厚度的低电阻率的硅片上，有一较高电阻率单晶的薄层。 ?发展起来的化学汽相外延法，一直到今天仍旧是生产硅外延片的唯一的方法。 外延技术给化合物半导体解决了一系列晶体制备的难题，包括提高纯度、降低 缺陷、改善化学配比、制作固溶体或异质结等。 ?一些微波二极管、激光管、发光管、探测器等，都是在外延片上作成的。 ?除采用化汽相外延法外，又于1963年开发成功了液相外延，不久又出现了金 属有机化学汽相外延等。 ?1969年在美国工作的江畸玲于奈和朱肇祥首先提出了超晶格的概念，用当时 的晶体生长与外延技术是生长不出这种材料的，因为它要求材料有原子级的精 度。 ?为此研究成功了分子束外延，用此方法于1972年生长出超晶格材料。 从此开始了半导体的性能在微观尺度上的可剪裁阶段。
(完整版)电子电路基础习题册参考答案-第一章
电子电路基础习题册参考答案（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。
2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。
3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。
N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。
4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。
一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。
5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。
6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。
7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。
8二极管按制造工艺不同，分为点接触型、面接触型和平面型。
9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。
10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。
11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。
12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。
14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。
半导体发光材料
LED的分类
1． 按发光管发光颜色分
按发光管发光颜色分，可分成红色、橙色、绿色（又细分 黄绿、标准绿和纯绿）、蓝光等。另外，有的发光二极管中包 含二种或三种颜色的芯片。 根据发光二极管出光处掺或不掺散射剂、有色还是无色， 上述各种颜色的发光二极管还可分成有色透明、无色透明、 有色散射和无色散射四种类型。散射型发光二极管和达于做 指示灯用。
Relative spectral output power 40 C 1
o o
25 C
85 C
o
0 740 840 800 Wavelength (nm) 880 900
The output spectrum from AlGaAs LED. Values normalized to peak emission at 25 oC
7.2半导体发光材料
一、LED发光二极管
LED（Lighting Emitting Diode）即发光二 极管，是一种半导体固体发光器件。它是 利用固体半导体芯片作为发光材料，在半 导体中通过载流子发生复合放出过剩的能 量而引起光子发射，直接发出红、黄、蓝、 绿、青、橙、紫、白色的光。LED照明产 品就是利用LED作为光源制造出来的照明 器具。
光通量（Luminous Flux） 光通量F是表征LED总光输出的辐射能量，它标志器件的 性能优劣。F为LED向各个方向发光的能量之和，它与工作电 流直接有关。随着电流增加，LED光通量随之增大。可见光 LED的光通量单位为流明（lm）。 发光强度为1烛光的点光源，在单位立体角（1球面度）内 发出的光通量为“1流明”。流明即是Lumen，那么这个 Lumen到底代表了什么意义呢？好吧，Lumen严肃地讲实际上 是代表着光的强度，也就是光通量（Luminous Flux即指光源 在某一单位时间内所发出之光线总数量，一般称作光束）的单 位，简而言之，流明就是光束照在物体表面的量。 LED向外辐射的功率——光通量与芯片材料、封装工艺水 平及外加恒流源大小有关。目前单色LED的光通量最大约1 lm， 白光LED的F≈1.5~1.8 lm（小芯片），对于1mm×1mm的功率 级芯片制成白光LED，其F=18 lm。
第四章半导体材料
国际上普遍认为，20世纪是微电子为基础的电子 信息时代，21世纪则是微电子与光子技术结合的光子 信息时代。从而对半导体材料提出越来越高的要求。
4-1 半导体基本概念
一、本征半导体 金属：非常多自由电子。平均每个原子一个电子。 密度1022个/cm3。 绝缘体：几乎无自由电子。 半导体：介于两者之间，平均每1010-1013个原子一 个自由电子，密度1012-1019个/cm3，室温电导率10-8103(Ωcm)-1
2、非平衡载流子 光发射 电子被光激发到导带而在价带中留下空穴，状态不 稳定。由此产生的电子空穴对称为非平衡载流子。过一 段时间，电子将跃迁回价带，同时发射一个光子，称为 光发射。 光发射应用：半导体发光二极管、半 导体激光器。但非平衡载流子不是由光激 发产生，而由电子、空穴注入产生。
h
并非所有半导体都能发光。Si、Ge不发光。由能 带结构决定。间接能带结构的半导体不发光。直接能带 结构的半导体才发光。（发光材料一章介绍） Si、Ge是间接能带结构。Ⅲ-Ⅴ族化合物如GaAs、 InP是直接能带，可以发光，被用作激光器和发光管。
ⅡB-ⅥA化合物，12种（Zn、Cd、Hg——S、Se、Te）
ⅣA-ⅣA化合物，SiC等
ⅣA-ⅥA化合物，9种（GeS、GeSe、SnTe、PbS等）
ⅤA-ⅥA 化合物，AsSe3、SbS3、AsTe3、AsS3等
多元化合物
AgGeTe2、AgAsSe2、Cu2CdSnTe4等
三种元素以上
3、固溶半导体 二元互溶 AxB1-x，如Si-Ge
当T升高，电子激发到 导带，在价带留下空穴。在 电场作用下，导带中电子和 价带中空穴均导电，称为本 征导电。
二、杂质半导体
导带
1eV
《半导体器件》课件
总结词
高效转换，环保节能
详细描述
在新能源系统中，半导体器件用于实现高效能量转换和 环保节能。例如，太阳能电池板中的硅基太阳能电池可 以将太阳能转换为电能，而LED灯中的发光二极管则可 以将电能转换为光能。
THANKS
感谢观看
总结词
制造工艺复杂
详细描述
集成电路的制造工艺非常复杂，需要经过多个步骤和工艺 流程。制造过程中需要精确控制材料的物理和化学性质， 以确保器件的性能和可靠性。
总结词
具有小型化、高性能、低功耗等特点
详细描述
集成电路具有小型化、高性能、低功耗等特点，使得电子 设备更加轻便、高效和节能。同时，集成电路的出现也推 动了电子产业的发展和进步。
总结词
由半导体材料制成
详细描述
双极晶体管通常由半导体材料制成，如硅或锗。这些材料 在晶体管内部形成PN结，是实现放大和开关功能的关键 结构。
总结词
正向导通，反向截止
详细描述
在正向偏置条件下，双极晶体管呈现低阻抗，电流可以顺 畅地通过。在反向偏置条件下，双极晶体管呈现高阻抗， 电流被截止。
场效应晶体管
05
CATALOGUE
半导体器件的应用
电子设备中的半导体器件
总结词
广泛使用，基础元件
详细描述
在电子设备中，半导体器件是最基本的元件 之一，用于实现信号放大、传输和处理等功 能。例如，二极管、晶体管和集成电路等是 电子设备中不可或缺的元件。
通信系统中的半导体器件
总结词
高速传输，信号处理
详细描述
在通信系统中，半导体器件用于信号的高速 传输和处理。例如，激光二极管用于光纤通
总结词
通过电场控制电流的电子器件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杂质来源 1）制备半导体的原材料纯度不够高 2）半导体单晶制备过程中及器件制造过程中的沾污 3）为了半导体的性质而人为地掺入某种化学元素的原子
根据对载流子浓度的影响的不同，杂质可分为: 施主(donor) 杂质（高价元素）---N型半导体 受主 (acceptor)杂质（低价元素）---P型半导体
载流子：半导体中，导带中的电子和价带中的空穴 统称为载流子。
19
3、本征半导体和非本征半导体
（1）本征半导体 本征半导体是纯净而不含任何杂质的理想半导
体材料。
由于晶体中原子的热振动，价带中的一些电子
激发到导带，同时在价带中留下空穴，形成电子-空
Байду номын сангаас
穴对。因此，本征半导体中的电子浓度与空穴浓度
相等。
热平衡条件下的浓度定律：
概述 半导体及半导体发光基础 半导体发光材料 发光二极管 半导体激光器
1.0 概述
应用领域： 信息显示 光纤通信 固态照明 国防
1、半导体的种类 元素半导体：Si，Ge（IV族）
III-V族半导体：GaAs, InP 化合物半导体 II-VI族半导体：ZnS
IV-IV族半导体：SiC
2、晶体结构 固体材料的种类:
闪锌矿结构 金刚石型 VS
闪锌矿型
化 合 物 半 导 体 : GaAs、InP、ZnS
纤锌矿结构
S2-六方紧密堆积排列 Zn2+填充在四面体空隙 中，只占据了1/2
六方晶系 简单六方格子 与纤锌矿结构同类的晶 体：BeO、ZnO、AlN
1.1半导体及半导体发光基础
1.1.1半导体物理基础 1、能 带 孤立原子中的电子：能级是量子化的。 n=3
12
能级
能带
当原子之间距离逐步接近时，原子周围电子的 能级逐步转变为能带。
13
允带：允许电子存在的能量围。 禁带：不允许电子存在的能量范围。 价带：在绝对零度，可以被电子填满的最高能带。
导带：价带之上，电子可以摆脱单个原子束缚，并在整 个半导体材料中自由移动的能带。
禁带宽度： Eg Ec Ev
(根据原子、分子或分子团在三维空间中排列的有序程度的不同)
无定形（非晶）
不存在长程有序或 几个尺度内有序
应 无定形硅薄膜-用 加工液晶显示器
6
多晶
在小区域内 完全有序
多晶硅----太阳能电池
单晶
整个晶体中 排列有序
单晶硅-电子器件 集成电路制造
单晶体中的原子或分子在三维空间中有序排列， 具有几何周期重复性。
光电子材料
以光子、电子为载体，处理、存储和传递信息的 材料。
已使用的光电子材料主要分为光学功能材料、激 光材料、发光材料、光电信息传输材料（主要是光 导纤维）、光电存储材料、光电转换材料、光电显 示材料（如电致发光材料和液晶显示材料）和光电 集成材料。
第1章 半导体发光材料及器件
1.0 1.1 1.2 1.3 1.4
准自 由电
子
24
准自由 电子
原子对剩余的这个价电子的束缚能力较弱，只需 获得较小的能量就可以脱离磷原子的束缚成为可以传 导电流的准自由电子。
此电子被施给了导带，磷原子因此被称为施主。 由于带负电载流子增加，硅变成N型。
25
热平衡状态下，掺有浓度为ND的施主杂质的 半导体中，空穴和准自由电子的浓度分别为
四个电子
n=2 8个电子
+14
n=1 2个电子 H
Si
晶体中的电子
电子不仅可以围绕自身原子核旋转，而且可以转 到另一个原子周围，即同一个电子可以被多个原子共 有，电子不再完全局限在某一个原子上，可以由一个 原子转到相邻原子，将可以在整个晶体中运动。 特点： 1.外层电子受原子束缚轻，电子壳层交叠大，共有 化运动显著; 2.电子只能在相同支壳层之间转移
晶格：把单晶体中的原子或分子抽象成数学上的几 何点，这些点的集合被称为晶格。 或晶体的原子按一定规律在空间周期性排列形成格 点，成为晶格。
晶体中的原子或分子位于晶格点上。
7
3、常见晶体结构 金刚石结构
原子结合形式：共价键 形成的晶体结构： 构成一个正四 面体，具有 金 刚 石 晶 体 结 构
金刚石结构 半 导 体 有: 元 素 半 导 体 如Si、Ge
pn
ni2
Nc Nv
exp
Eg kBT
p n ni
（2）非本征半导体
本征半导体内引入一定数量的杂质，可以有 效改变半导体的导电性质，这种掺有一定数量杂 质的半导体称为非本征半导体。
非本征半导体是制造各种半导体器件的基础。
由于杂质和缺陷的存在，会使严格按周期排列的 原子所产生的周期性势场受到破坏，有可能在禁带中 引入允许电子存在的能量状态（即能级），从而对半 导体的性质产生决定性的影响。
n0 ND
p0
ni2 ND
N型半导体：掺入了施主杂质的半导体中，热平衡状态 下的准自由电子浓度大于空穴浓 度，称这 样的半导体为N型半导体。
杂质浓度ND>>本征载流子浓度ni
N型半导体中n0>>P0，电子为多数载流子，空穴为少数 载流子。
22
1）N型半导体
准自由 电子
硅中掺入磷(P)，当一个磷原子占据了硅原子的 位置，一个硅原子被一个带有5 个价电子的磷原子 所取代（或替补），其中4个价电子与周围的4个硅 原子形成共价键，还剩余一个价电子。
23
磷原子成为1个带有1个正电荷的磷离子(P+) 称为正电中心磷离子，其效果相当于形成了一个 正电中心和一个多余的电子。
单位是能量单位：eV（电子伏特）。
导导 Ec
Eg
导导
Ev
导导
金属（导体）、半导体、绝缘体能带示意图
金属(导体)：导带被电子部分占满，在电场作用 下这些电子可以导电。
15
金属（导体）、半导体、绝缘体能带示意图
硅1.12eV 锗0.67eV 砷化镓1.42eV
半导体：在绝对零度下，导带全空，价带全满，不导 电。禁带比较窄，常温下部分价带电子被激 发到空的导带，形成有少数电子填充的导 带和留有少数空穴的价带，都能导电。 16
金属（导体）、半导体、绝缘体能带示意图
3~6eV
绝缘体：价带全满，禁带很宽，价带电子常温下不能 被激发到空的导带，故常温下不导电。
17
2、空穴（hole）
价带中由于少了一些电子，在价带顶部附近出现了 一些空的量子状态，称之为空穴（带正电）。
价带电子运动可以看作空穴的运动。
在半导体中，导带的电子和价带的空穴均参与导电 这与金属（导体）导电有很大的区别。
